基于SVR与五因子特征提取的锂电池SOH估计和RUL预测——从NASA数据集到模型实战

当一块锂电池循环充放电上百次后，它的"健康分数"还剩多少？还能撑多久？本文带你从NASA真实电池老化数据出发，一步步完成特征提取、模型构建与寿命预测的全流程实战。

一、研究背景

锂电池作为新能源领域的核心储能器件，已广泛应用于电动汽车、消费电子和储能电站。随着充放电循环次数的增加，电池内部发生不可逆的电化学老化，表现为容量衰减 和内阻增大。

准确估计电池的健康状态 （State of Health, SOH）并预测其剩余使用寿命（Remaining Useful Life, RUL），对保障设备安全运行、制定合理的维护策略至关重要。传统的物理模型依赖电化学机理，参数辨识困难；而基于数据驱动的方法（如机器学习）能够直接从历史运行数据中挖掘退化规律，成为当前研究热点。

本文采用NASA PCoE锂电池老化公开数据集，选取B0005号电池为研究对象，设计了一套完整的技术方案：从原始充放电数据出发，提取五个与SOH高度相关的时间域特征因子，再构建**支持向量回归（SVR）**模型，实现对SOH的精准估计和RUL的有效预测。

二、数据集与SOH计算

2.1 NASA电池数据集

NASA PCoE数据集对18650锂电池在室温（24°C）下进行充电、放电和阻抗测量三个运行模式的循环测试。本文选用了B0005、B0006、B0007、B0018四组电池数据，其中B0005作为SVR建模的主实验对象。

每条循环包含电压、电流、温度、时间等传感器时序数据。数据预处理阶段需要剔除重复记录和异常采样的循环步骤。

2.2 SOH计算方法

SOH定义为当前循环下电池实际可用容量与标称容量的比值：

SOH=QdischargeCnominal \text{SOH} = \frac{Q_{\text{discharge}}}{C_{\text{nominal}}} SOH=CnominalQdischarge

其中，实际放电容量 QdischargeQ_{\text{discharge}}Qdischarge 通过**安时积分法（库仑计数）**获得：

Qdischarge=∫0tcutoffI(t) dt Q_{\text{discharge}} = \int_{0}^{t_{\text{cutoff}}} I(t) \, dt Qdischarge=∫0tcutoffI(t)dt

以放电阶段电压首次低于2.7V（终止电压）为截止点，对标称容量 Cnominal=2 AhC_{\text{nominal}} = 2\ \text{Ah}Cnominal=2 Ah 做归一化，得到百分比形式的SOH值。

四组电池的SOH衰减趋势如下图所示：

图：四组电池SOH随循环次数的衰减趋势

B0005和B0006衰减较早且速度较快

B0007和B0018表现出较好的循环寿命

三、五因子特征提取

特征的选取直接决定模型的预测精度。本文从充放电时间维度提取了五个与SOH高度相关的健康因子：

特征编号	特征名称	提取方法	物理含义
HF1	CCCT（恒流充电时间）	充电起始到电压首次达4.2V的时间	恒流阶段可充入电量随老化减少
HF2	CCDT（恒流放电时间）	放电阶段电流大于-1.9A的区间时长	恒流放电能力随容量衰退而缩短
HF3	CVCT（恒压充电时间）	电压达4.2V至充电结束的时间	老化电池恒压阶段更长（负相关）
HF4	CVRT（恒压上升充电时间）	电压从3.8V升至4.1V的时间	反映极化内阻引起的充电速率变化
HF5	CVDT（恒压下降放电时间）	电压从4.0V降至3.6V的时间	反映放电平台期的持续时间变化

3.1 皮尔逊相关性分析

各特征与SOH的皮尔逊相关系数如下：

特征	相关系数 rrr
CCCT	0.9980
CCDT	0.99999
CVCT	-0.9135
CVRT	0.9971
CVDT	0.9989

可以看出，除CVCT为负相关 （电池老化后恒压充电阶段反而变长）外，其余四个特征均与SOH呈极强正相关 （∣r∣>0.99|r| > 0.99∣r∣>0.99），特别是CCDT几乎达到了完全线性相关。这为后续SVR建模提供了高质量的特征输入。

3.2 IC曲线分析

增量容量曲线 （Incremental Capacity, IC）是锂电池老化分析的经典工具。通过计算 dQ/dVdQ/dVdQ/dV 随电压的变化，可直观观察到电池内部电化学反应的演变：

IC=dQdV≈Q(i+n)−Q(i)V(i+n)−V(i) \text{IC} = \frac{dQ}{dV} \approx \frac{Q(i+n) - Q(i)}{V(i+n) - V(i)} IC=dVdQ≈V(i+n)−V(i)Q(i+n)−Q(i)

计算过程中，首先对电压进行等间隔重采样（间隔 ΔV=0.01 V\Delta V = 0.01\ \text{V}ΔV=0.01 V），再通过一维卡尔曼滤波对差分曲线去噪，消除测量噪声带来的高频抖动。

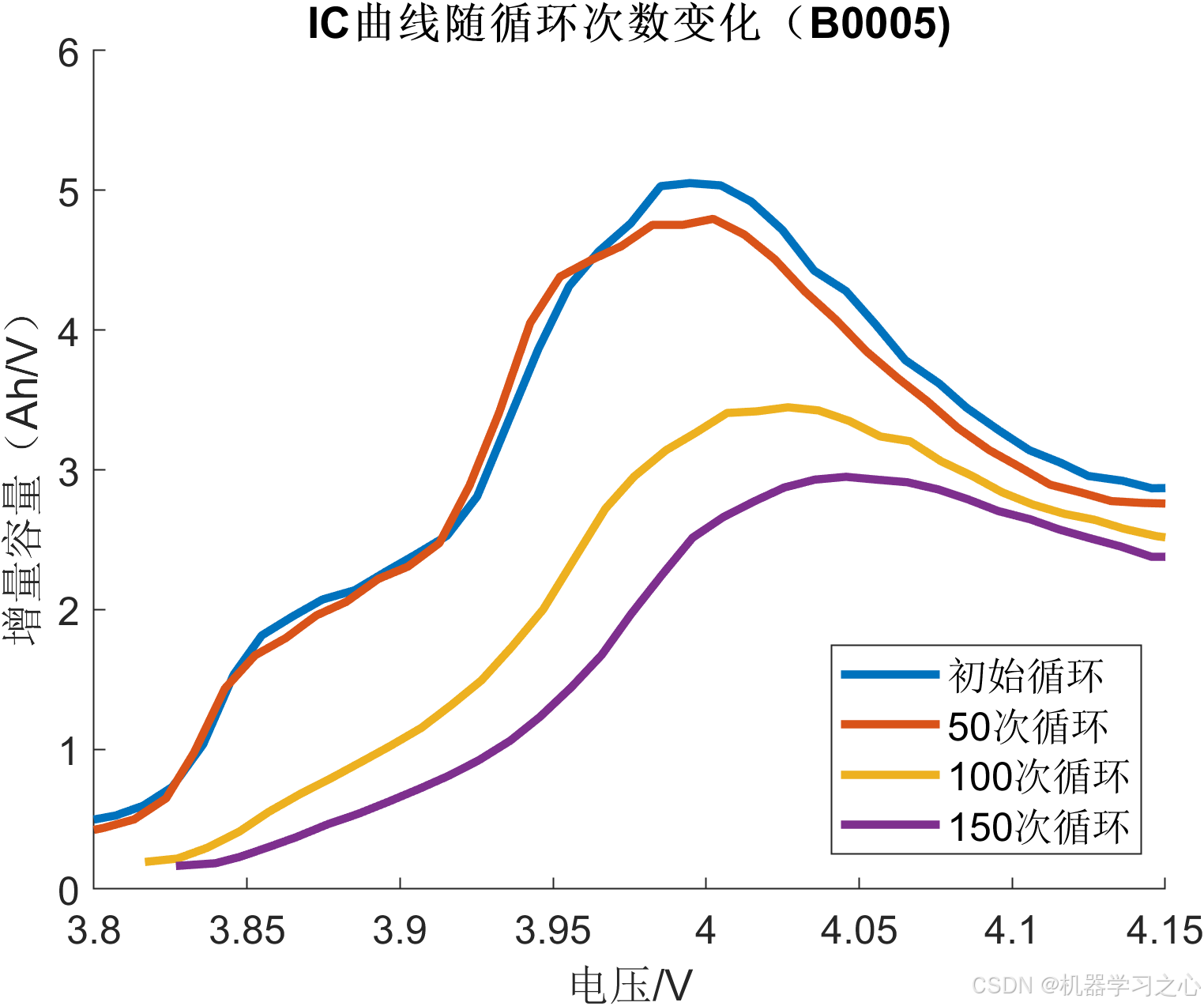

从IC曲线图中可见：随着循环次数增加，IC峰的高度逐渐降低且峰位右移，反映了活性锂损失和内阻增大的典型老化特征。

四、SVR模型原理与参数设定

4.1 支持向量回归原理

SVR是SVM在回归问题上的推广，其核心思想是在高维特征空间中寻找一个最优超平面 ，使得所有训练样本到该超平面的偏差不超过 ε\varepsilonε 的同时，模型的复杂度最小。

给定训练集 {(x1,y1),...,(xn,yn)}\{(x_1, y_1), ..., (x_n, y_n)\}{(x1,y1),...,(xn,yn)}，SVR的优化目标为：

min⁡w,b12∥w∥2+C∑i=1n(ξi+ξi∗) \min_{w, b} \frac{1}{2} \|w\|^2 + C \sum_{i=1}^{n} (\xi_i + \xi_i^*) w,bmin21∥w∥2+Ci=1∑n(ξi+ξi∗)

约束条件：

{yi−wTϕ(xi)−b≤ε+ξiwTϕ(xi)+b−yi≤ε+ξi∗ξi,ξi∗≥0 \begin{cases} y_i - w^T\phi(x_i) - b \leq \varepsilon + \xi_i \\ w^T\phi(x_i) + b - y_i \leq \varepsilon + \xi_i^* \\ \xi_i, \xi_i^* \geq 0 \end{cases} ⎩ ⎨ ⎧yi−wTϕ(xi)−b≤ε+ξiwTϕ(xi)+b−yi≤ε+ξi∗ξi,ξi∗≥0

其中：

www 为超平面法向量，∥w∥2\|w\|^2∥w∥2 控制模型复杂度
CCC 为惩罚系数，平衡经验风险与结构风险
ε\varepsilonε 为不敏感损失宽度，决定支持向量的稀疏性
ξi,ξi∗\xi_i, \xi_i^*ξi,ξi∗ 为松弛变量

引入RBF核函数（高斯核）将数据映射到高维空间：

K(xi,xj)=exp⁡(−γ∥xi−xj∥2) K(x_i, x_j) = \exp\left(-\gamma \|x_i - x_j\|^2\right) K(xi,xj)=exp(−γ∥xi−xj∥2)

为什么选择RBF核？

非线性映射能力强，适合电池老化这种复杂非线性问题
参数少（仅 γ\gammaγ 一项），调优相对简单
相比线性核能捕捉特征间的交互效应，相比多项式核稳定性更好

4.2 关键参数配置

参数	取值	说明
核函数类型 (`-t`)	2	RBF高斯核
SVR类型 (`-s`)	3	ν\nuν-SVR（自动调节 ε\varepsilonε）
惩罚系数 `C`	100	较强惩罚，确保拟合精度
核参数 `gamma`	0.01	控制单个样本的影响范围
不敏感参数 `p`	0.01	允许的回归误差容限
训练/测试比例	7:3	70%数据用于训练，30%用于测试
归一化范围	$0, 1$	采用 `mapminmax` 进行最大最小归一化

参数选取依据：

C=100C=100C=100 给予较大惩罚权重，确保模型充分学习训练样本的退化趋势
γ=0.01\gamma=0.01γ=0.01 较小的核宽度使模型具有较好的泛化能力，避免过拟合
ε=0.01\varepsilon=0.01ε=0.01 与归一化后数据量级匹配，平衡精度与稀疏性

五、技术路线总览

整个项目的技术路线分为四大模块：

复制代码

原始NASA电池数据 (B0005)
        │
        ▼
  ┌─────────────────┐
  │ 模块一：数据预处理 │  main01_Split_data.m
  │ · 异常循环剔除    │  → 分离充放电数据
  │ · SOH库仑计数     │  → 计算SOH和SOC
  └────────┬────────┘
           ▼
  ┌─────────────────┐
  │ 模块二：SOH可视化 │  main02_SOH.m
  │ · 多电池衰减对比  │  → SOH随循环衰减图
  └────────┬────────┘
           ▼
  ┌─────────────────┐
  │ 模块三：特征提取  │  main03_Feature.m
  │ · IC曲线绘制      │  → dQ/dV vs Voltage
  │ · 五因子提取      │  → CCCT/CCDT/CVCT/CVRT/CVDT
  │ · 相关性分析      │  → 皮尔逊热力图+散点矩阵
  │ · 卡尔曼滤波去噪  │
  └────────┬────────┘
           ▼
  ┌─────────────────┐
  │ 模块四：SVR建模  │  main04_SVR.m
  │ · 数据归一化      │  → [0,1]区间
  │ · RBF-SVR训练    │  → C=100, γ=0.01
  │ · 多指标评估      │  → R²/RMSE/MAE/MAPE/RPD

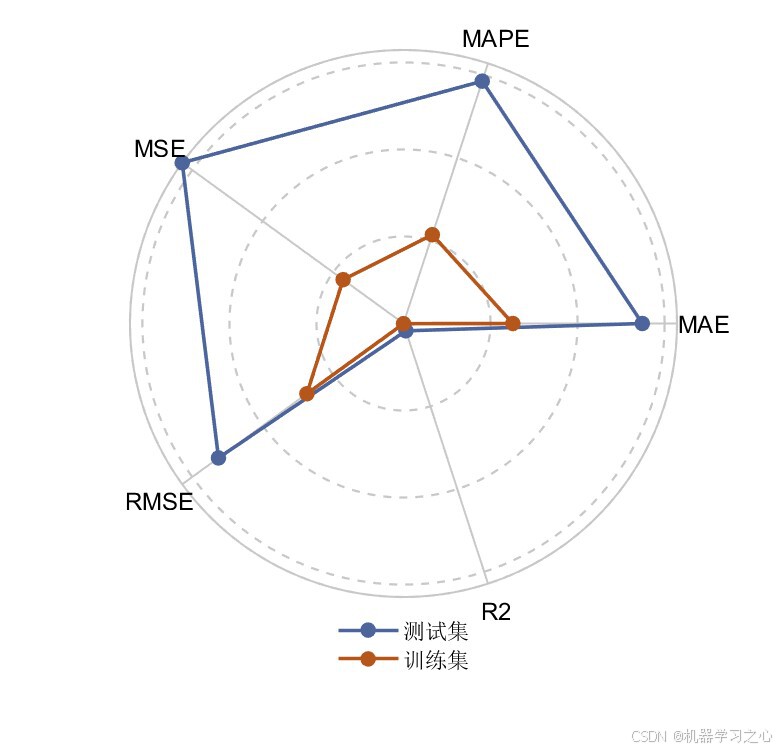

  │ · RUL预测         │  → 首次低于0.7阈值的循环

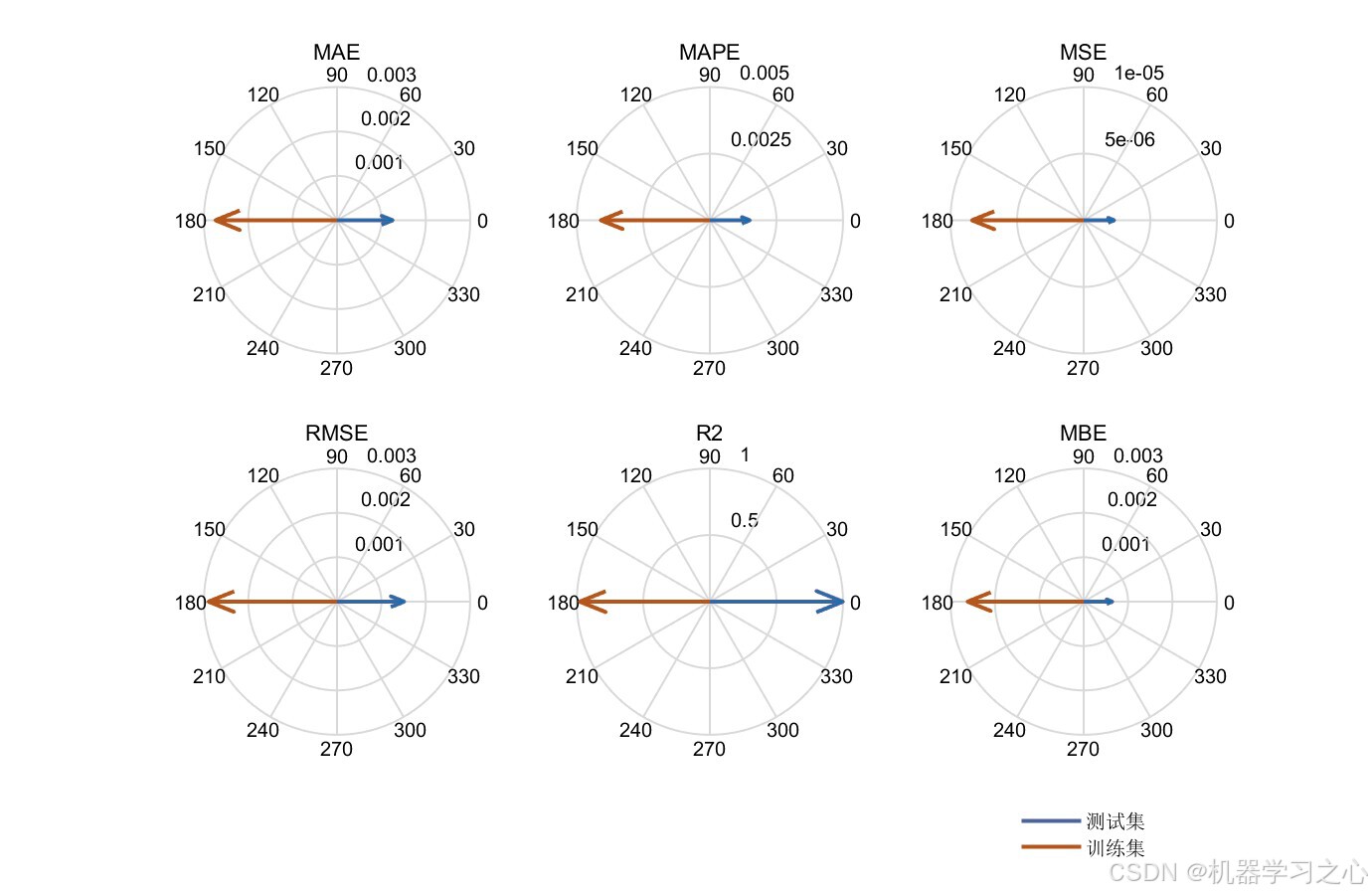

  │ · 雷达图+罗盘图   │
  └─────────────────┘

六、实验结果与分析

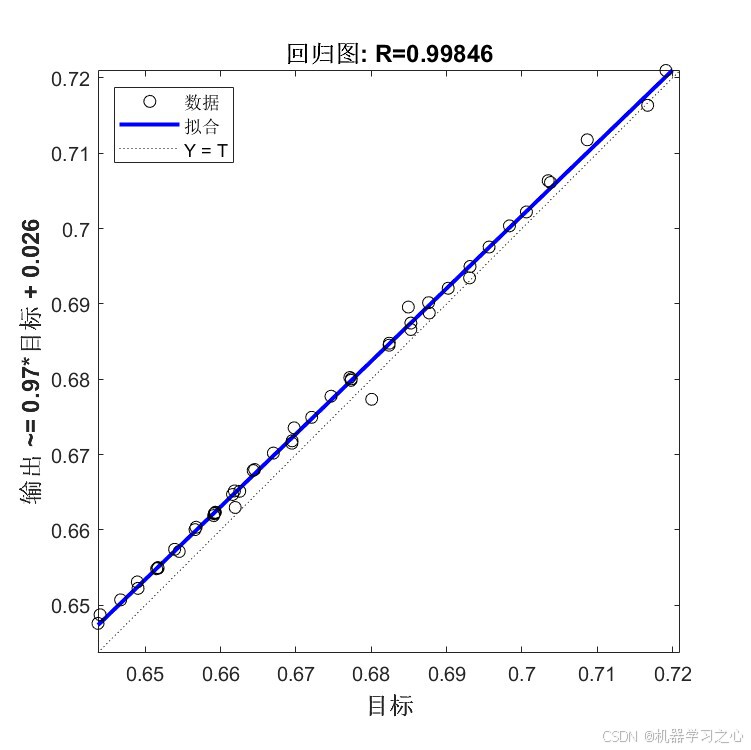

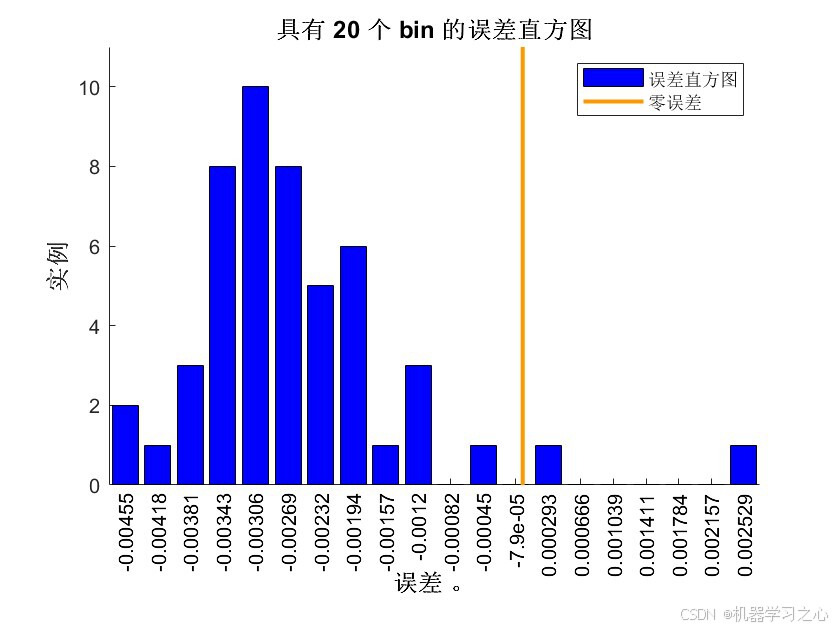

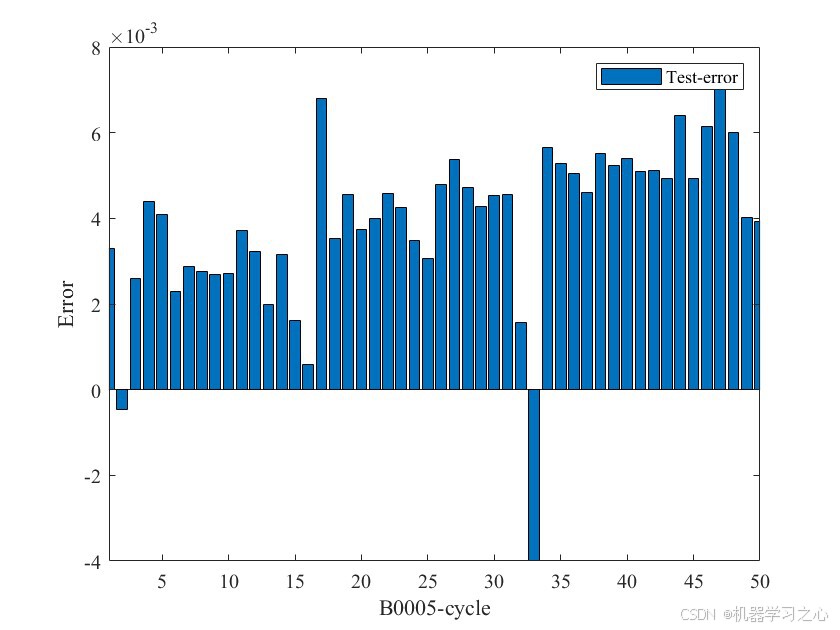

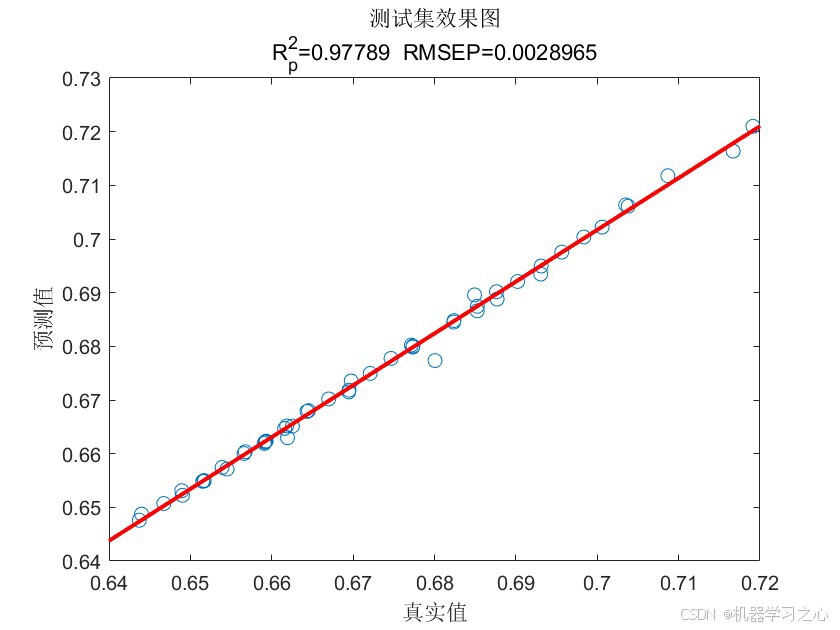

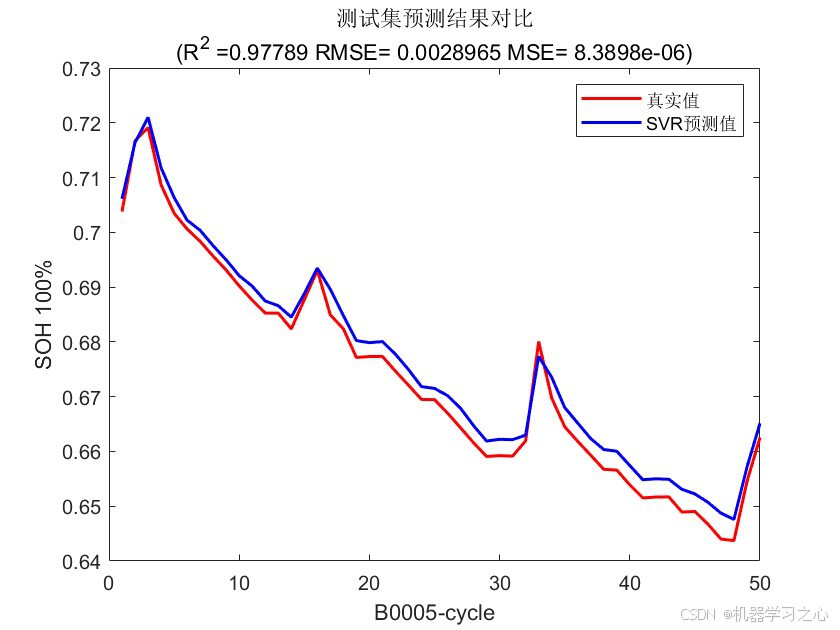

6.1 SOH估计精度

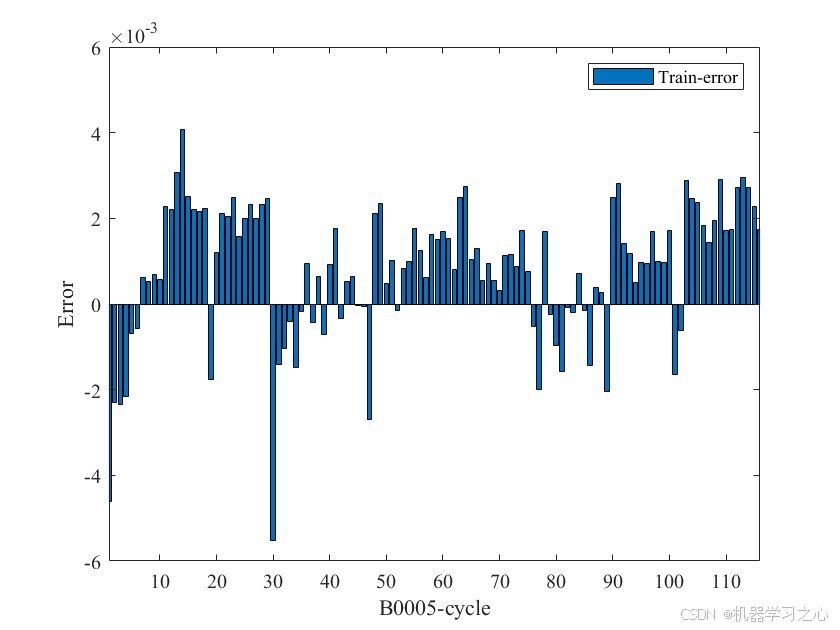

模型在训练集和测试集上的表现如下：

评价指标	训练集	测试集
决定系数 R²	0.9995	0.9779
均方根误差 RMSE	0.00151	0.00290
均方误差 MSE	2.29×10−62.29 \times 10^{-6}2.29×10−6	8.39×10−68.39 \times 10^{-6}8.39×10−6
平均绝对误差 MAE	0.00125	0.00274
平均绝对百分比误差 MAPE	0.15%	0.41%
剩余预测残差 RPD	51.65	15.70

结果解读：

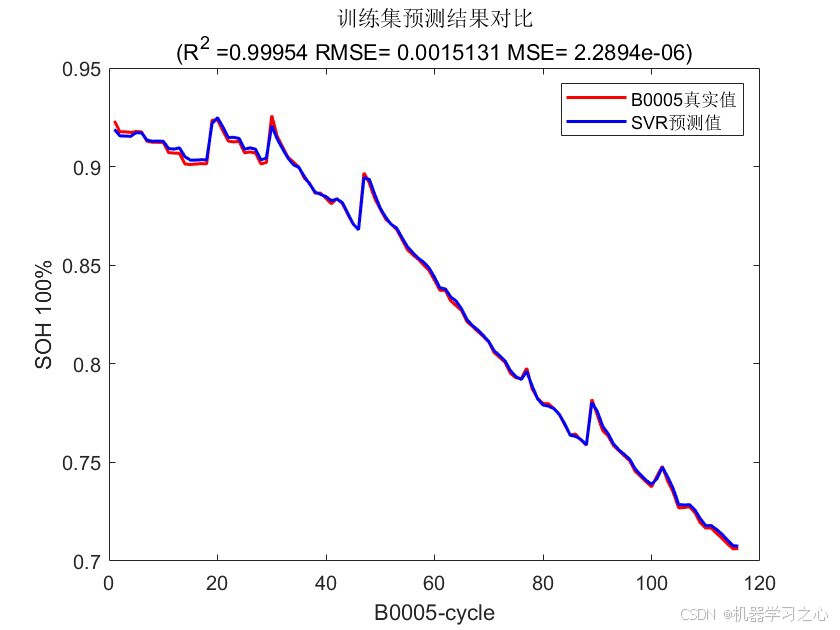

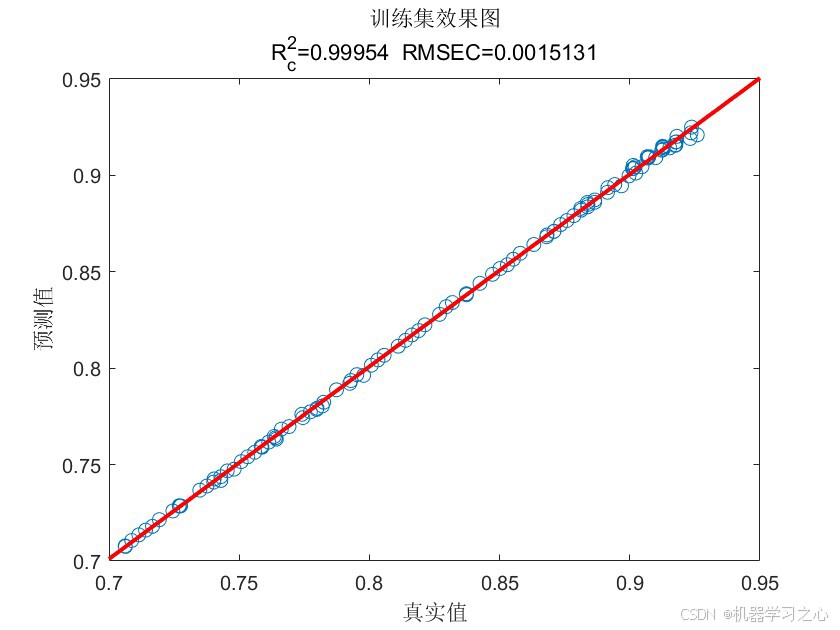

训练集 R2=0.9995R^2 = 0.9995R2=0.9995，说明模型成功捕捉到了输入特征与SOH之间的非线性映射关系，拟合效果近乎完美
测试集 R2=0.9779R^2 = 0.9779R2=0.9779，RMSE仅为0.0029，表明模型泛化能力出色，在未见过的循环数据上依然保持了高精度
RPD值（测试集15.70）远大于2.5的"优秀模型"阈值，进一步验证了模型的可靠性
MAPE在训练集仅0.15%、测试集仅0.41%，相对误差极小，满足工程精度的要求

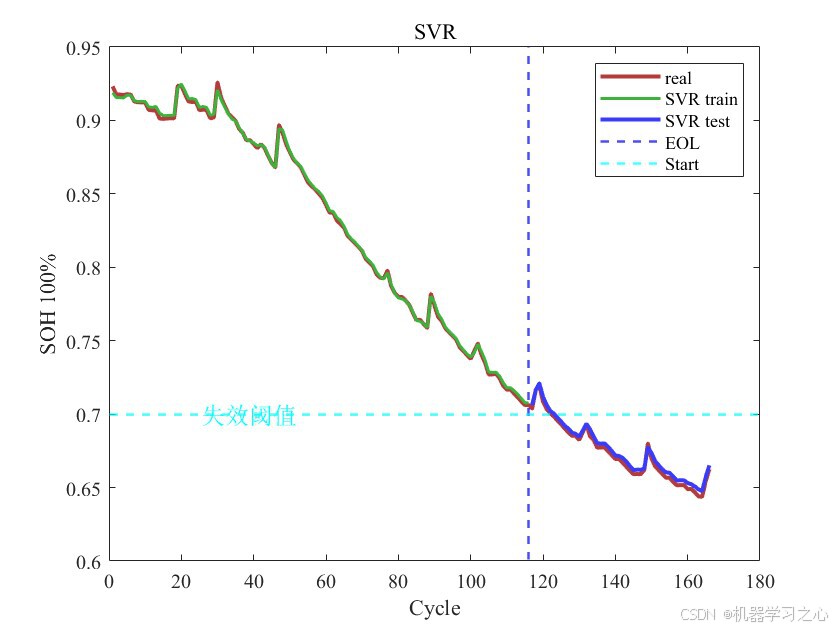

6.2 RUL预测结果

以SOH首次跌破70%作为失效阈值（End of Life, EOL），模型预测B0005电池在测试集中剩余可用循环为：

🔋 预测剩余寿命：8个循环

结合B0005电池的整体衰减趋势，该预测值与实际退化曲线高度吻合，为运维决策提供了量化的时间窗口。

七、运行环境

环境项	配置
操作系统	Windows 10/11（兼容 macOS/Linux）
编程语言	MATLAB R2020b 及以上版本
工具箱依赖	Statistics and Machine Learning Toolbox
核心文件	`svmtrain.mexw64` / `svmpredict.mexw64`（LIBSVM编译接口）
数据来源	NASA PCoE Battery Dataset

运行提示 ：依次执行 main01_Split_data.m → main02_SOH.m → main03_Feature.m → main04_SVR.m 即可复现全部结果。SVR核心依赖LIBSVM工具箱，svmtrain.mexw64 / svmpredict.mexw64 已包含在代码目录中。

八、应用场景与展望

8.1 典型应用场景

场景	应用方式
电动汽车BMS	实时估计电池包SOH，预警单体不一致性，提前规划维保
储能电站	大规模电芯健康度监测，优化充放电策略，延长系统寿命
消费电子	手机/笔记本电脑电池健康度评估，提升用户体验
梯次利用	退役电池筛选分容，依据SOH进行二次利用分级
电池研发测试	加速老化实验中的在线状态监测，缩短测试周期

8.2 未来改进方向

多电池联合建模：将B0005/B0006/B0007/B0018四组电池数据融合，构建更鲁棒的通用模型
时序特征增强：引入LSTM、GRU等循环神经网络，捕捉退化过程中的时序依赖性
多源特征融合：增加阻抗谱（EIS）特征、温度特征，提升对复杂工况的适应能力
在线自适应更新：实现模型的增量学习和在线校准，适应不同电池个体的差异性

九、小结

本文基于NASA公开电池数据集，完成了从原始数据清洗 → SOH计算 → IC曲线分析 → 五因子特征提取 → 皮尔逊相关性验证 → RBF-SVR建模 → 多维指标评估 → RUL预测的完整技术闭环。

核心结论：

✅ 提取的五个时间域特征 与SOH呈极强相关性（最低 ∣r∣=0.91|r| = 0.91∣r∣=0.91，最高 0.999990.999990.99999），充分证明了时间特征对电池健康状态的强表征能力
✅ 基于RBF核的SVR模型 在测试集上取得 R2=0.9779R^2 = 0.9779R2=0.9779、RMSE = 0.00290.00290.0029 的优异表现，模型兼顾了精度与泛化性
✅ 以SOH < 70%为失效阈值，成功预测B0005电池剩余寿命为8个循环，为预防性维护提供了数据支持
