摘要：本文基于NASA锂电池公开数据集，系统介绍了一种融合粒子群优化（PSO）与支持向量回归（SVR）的锂电池健康状态（SOH）估计与剩余使用寿命（RUL）预测方法。通过提取五个关键时间特征因子，结合智能优化算法实现高精度预测，训练集R²达0.9995，测试集R²达0.9779，为电池管理系统（BMS）提供了可靠的技术方案。
一、研究背景与意义
1.1 锂电池健康管理的重要性
锂离子电池作为新能源汽车、储能系统和消费电子产品的核心动力源，其性能衰减直接影响设备的安全性与经济性。随着充放电循环次数的增加，电池内部会发生一系列复杂的物理化学变化：活性锂损失（LLI）、活性物质降解（LAM）、内阻增长等，导致可用容量逐渐下降。
健康状态（State of Health, SOH） 和 剩余使用寿命（Remaining Useful Life, RUL） 是评估电池老化程度的两个核心指标：
- SOH：通常定义为当前最大可用容量与额定容量的比值，反映电池的即时健康水平
- RUL：从当前状态到达到失效阈值（通常为SOH=70%~80%）所剩余的充放电循环次数
准确的SOH估计和RUL预测对于预防热失控、优化充放电策略、降低维护成本具有重要工程价值。
1.2 传统方法的局限性
传统的电池寿命预测方法主要包括：
| 方法类型 | 代表技术 | 优点 | 局限性 |
|---|---|---|---|
| 基于物理模型 | 电化学模型、等效电路模型 | 可解释性强 | 参数多、计算复杂、难以在线应用 |
| 基于数据驱动 | 神经网络、灰色模型 | 无需先验知识 | 需要大量训练数据、易过拟合 |
| 基于滤波算法 | 卡尔曼滤波、粒子滤波 | 适合在线估计 | 依赖模型精度、计算量大 |
本文采用的数据驱动方法------PSO-SVR，兼具SVR的小样本学习优势和PSO的全局寻优能力，在工程实践中展现出优异的性能。
二、数据集介绍
2.1 NASA Ames电池数据集
本研究采用NASA Ames Prognostics Center of Excellence发布的锂电池老化公开数据集，该数据集被学术界广泛引用，具有较高的权威性。
实验设置：
- 实验对象：18650型锂离子电池（额定容量2Ah）
- 测试电池：B0005、B0006、B0007、B0018四组
- 工作条件：室温环境下进行恒流-恒压（CC-CV）充放电循环
- 充电方式：1.5A恒流充电至4.2V，然后恒压充电至电流降至20mA
- 放电方式：2A恒流放电至电压降至2.7V
- 监测参数：电压、电流、温度、时间
2.2 数据预处理
原始数据包含充电（charge）、放电（discharge）、阻抗测试（impedance）三种类型的循环记录。在数据预处理阶段，需要剔除异常循环步骤：
matlab
steps = B0005.cycle;
steps([1,2,24,85,313,616]) = []; % 删除重复/异常充放电记录剔除原因：这些循环存在数据重复记录或采样异常，会干扰后续特征提取的准确性。
三、核心算法原理
3.1 支持向量回归（SVR）原理
支持向量回归是支持向量机（SVM）在回归问题上的扩展，其核心思想是寻找一个最优超平面，使得训练样本到该超平面的距离最小。
数学模型：
对于给定的训练样本集 {(xi,yi)}i=1n\{(x_i, y_i)\}_{i=1}^{n}{(xi,yi)}i=1n，SVR寻找函数：
f(x)=wTϕ(x)+bf(x) = w^T \phi(x) + bf(x)=wTϕ(x)+b
其中 ϕ(x)\phi(x)ϕ(x) 是将输入映射到高维特征空间的非线性函数。
优化目标：
minw,b,ξ,ξ∗12∥w∥2+C∑i=1n(ξi+ξi∗)\min_{w,b,\xi,\xi^*} \frac{1}{2}\|w\|^2 + C\sum_{i=1}^{n}(\xi_i + \xi_i^*)w,b,ξ,ξ∗min21∥w∥2+Ci=1∑n(ξi+ξi∗)
约束条件：
{yi−wTϕ(xi)−b≤ε+ξiwTϕ(xi)+b−yi≤ε+ξi∗ξi,ξi∗≥0\begin{cases} y_i - w^T\phi(x_i) - b \leq \varepsilon + \xi_i \\ w^T\phi(x_i) + b - y_i \leq \varepsilon + \xi_i^* \\ \xi_i, \xi_i^* \geq 0 \end{cases}⎩ ⎨ ⎧yi−wTϕ(xi)−b≤ε+ξiwTϕ(xi)+b−yi≤ε+ξi∗ξi,ξi∗≥0
关键参数说明：
| 参数 | 符号 | 作用 | 本文取值范围 |
|---|---|---|---|
| 惩罚系数 | C | 控制模型复杂度与拟合精度的平衡 | 100, 200 |
| 核函数参数 | gamma (g) | RBF核的宽度参数 | 0.001, 0.01 |
| 不敏感损失 | epsilon | 容忍误差范围 | 0.01 |
RBF核函数：
K(xi,xj)=exp(−γ∥xi−xj∥2)K(x_i, x_j) = \exp\left(-\gamma\|x_i - x_j\|^2\right)K(xi,xj)=exp(−γ∥xi−xj∥2)
RBF核能将数据映射到无限维空间，适合处理非线性的电池衰减关系。
3.2 粒子群优化（PSO）原理
粒子群优化算法是一种基于群体智能的进化算法，灵感来源于鸟群觅食行为。每个"粒子"代表解空间中的一个候选解，通过跟踪个体历史最优和群体全局最优来更新自身位置。
速度更新公式：
vit+1=w⋅vit+c1⋅r1⋅(pbesti−xit)+c2⋅r2⋅(gbest−xit)v_{i}^{t+1} = w \cdot v_{i}^{t} + c_1 \cdot r_1 \cdot (pbest_i - x_i^t) + c_2 \cdot r_2 \cdot (gbest - x_i^t)vit+1=w⋅vit+c1⋅r1⋅(pbesti−xit)+c2⋅r2⋅(gbest−xit)
位置更新公式：
xit+1=xit+vit+1x_{i}^{t+1} = x_{i}^{t} + v_{i}^{t+1}xit+1=xit+vit+1
参数说明：
| 参数 | 含义 | 本文取值 |
|---|---|---|
| www | 惯性权重 | 0.8 |
| c1c_1c1 | 个体学习因子 | 1.5 |
| c2c_2c2 | 社会学习因子 | 1.5 |
| r1,r2r_1, r_2r1,r2 | 0,1区间随机数 | 随机生成 |
| pbestpbestpbest | 个体历史最优位置 | 动态更新 |
| gbestgbestgbest | 全局最优位置 | 动态更新 |
PSO优化SVR参数的优势：
传统网格搜索或交叉验证方法效率低且易陷入局部最优。PSO通过群体协作机制，能在参数空间中高效搜索全局最优的(C, gamma)组合，显著提升SVR的预测性能。
四、五因子特征提取方法
4.1 特征工程的重要性
特征提取是数据驱动电池寿命预测的关键环节。本文从充放电曲线中提取了五个时间特征因子，这些特征具有明确的物理意义，且与SOH高度相关。
4.2 五个时间特征详解
| 特征名称 | 缩写 | 定义 | 物理意义 |
|---|---|---|---|
| 恒流充电时间 | CCCT | 充电开始到电压首次达到4.2V的时间 | 反映电池接受电荷的能力 |
| 恒流放电时间 | CCDT | 放电阶段电流大于-1.9A的持续时间 | 反映恒流放电阶段的容量 |
| 恒压充电时间 | CVCT | 电压达到4.2V到充电结束的时间 | 反映电池极化程度和内阻变化 |
| 恒压上升充电时间 | CVRT | 电压从3.8V升至4.1V的时间 | 反映充电中期电压响应特性 |
| 恒压下降放电时间 | CVDT | 电压从4.0V降至3.6V的时间 | 反映放电中期电压平台特性 |
4.3 特征与SOH的相关性分析
通过皮尔逊相关系数定量评估各特征与SOH的线性相关程度：
r=∑i=1n(xi−xˉ)(yi−yˉ)∑i=1n(xi−xˉ)2∑i=1n(yi−yˉ)2r = \frac{\sum_{i=1}^{n}(x_i - \bar{x})(y_i - \bar{y})}{\sqrt{\sum_{i=1}^{n}(x_i - \bar{x})^2}\sqrt{\sum_{i=1}^{n}(y_i - \bar{y})^2}}r=∑i=1n(xi−xˉ)2 ∑i=1n(yi−yˉ)2 ∑i=1n(xi−xˉ)(yi−yˉ)
B0005电池特征相关性结果：
| 特征 | 皮尔逊相关系数 | 相关程度 |
|---|---|---|
| CCCT | 0.99798 | 极强正相关 |
| CCDT | 0.99999 | 极强正相关 |
| CVCT | -0.91354 | 强负相关 |
| CVRT | 0.99712 | 极强正相关 |
| CVDT | 0.99889 | 极强正相关 |
分析结论：
- CCDT与SOH的相关系数高达0.99999，几乎完全线性相关，这是因为恒流放电时间直接反映了可用容量
- CCCT、CVRT、CVDT均与SOH呈极强正相关（r > 0.997），说明充电时间特征能有效表征电池老化
- CVCT与SOH呈负相关（r = -0.91354），老化越严重，恒压充电阶段越短
4.4 增量容量（IC）曲线分析
增量容量分析是电池老化诊断的重要工具，定义为容量对电压的微分：
IC=dQdVIC = \frac{dQ}{dV}IC=dVdQ
通过IC曲线的峰值位置、高度和形状变化，可以识别电池内部的衰减机制。本文对IC曲线进行了卡尔曼滤波去噪处理：
过程噪声协方差 q_proc = 0.01
测量噪声协方差 r_meas = 0.05
初始估计误差协方差 p_est = 0.001五、技术路线与算法流程
5.1 整体技术路线
┌─────────────────────────────────────────────────────────────┐
│ 数据预处理阶段 │
│ NASA原始数据 → 剔除异常循环 → 分离充放电数据 → 计算SOH/SOC │
└─────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────┐
│ 特征提取阶段 │
│ 提取CCCT/CCDT/CVCT/CVRT/CVDT → 计算皮尔逊相关系数 → 可视化 │
└─────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────┐
│ 模型训练阶段 │
│ 数据归一化 → PSO优化SVR参数 → 训练模型 → 交叉验证 │
└─────────────────────────────────────────────────────────────┘
↓
┌─────────────────────────────────────────────────────────────┐
│ 预测评估阶段 │
│ SOH预测 → RUL预测 → 多指标误差分析 → 可视化对比 │
└─────────────────────────────────────────────────────────────┘5.2 详细算法步骤
Step 1：数据预处理
- 加载NASA电池数据集（.mat格式）
- 剔除异常循环记录（B0005剔除第1,2,24,85,313,616个循环）
- 按充电/放电类型分离数据
- 通过库仑积分计算各循环的SOH和SOC：
SOH=QdischargeCnominal×3600SOH = \frac{Q_{discharge}}{C_{nominal} \times 3600}SOH=Cnominal×3600Qdischarge
Step 2：特征提取
- 从充电数据提取CCCT、CVCT、CVRT
- 从放电数据提取CCDT、CVDT
- 计算各特征与SOH的皮尔逊相关系数
- 构建特征矩阵 HF = CCCT, CCDT, CVCT, CVRT, CVDT, SOH
Step 3：数据划分与归一化
- 训练集比例：70%
- 测试集比例：30%
- 采用mapminmax归一化到0,1区间
Step 4：PSO优化SVR参数
- 优化维度：2（C和gamma）
- 种群数量：10
- 最大迭代次数：10
- 适应度函数：训练集均方误差（MSE）
Step 5：模型训练与预测
- 使用最优参数训练SVR模型
- 对训练集和测试集分别进行预测
- 反归一化得到实际SOH值

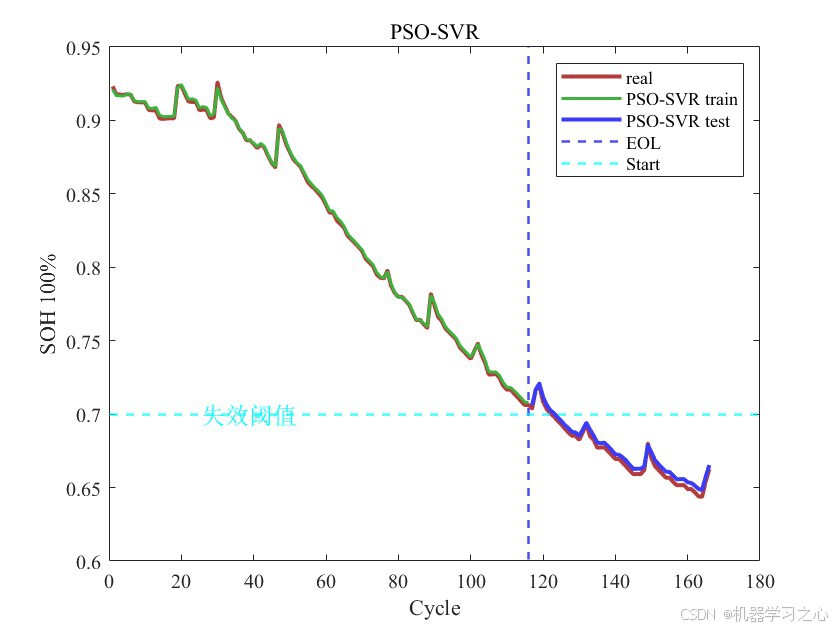

Step 6：RUL预测
- 设定失效阈值：SOH = 0.7（70%）
- 在测试集预测结果中查找首次低于阈值的循环次数
- 输出剩余使用寿命
六、实验结果与分析
6.1 模型预测性能

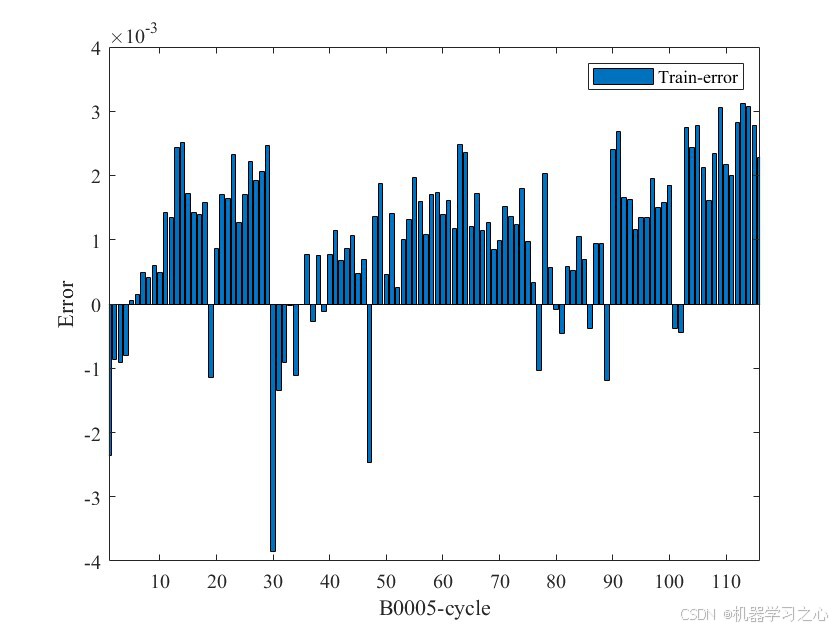

训练集评价指标：
| 指标 | 数值 | 说明 |
|---|---|---|
| MAE | 0.0012543 | 平均绝对误差 |
| MBE | 0.00064464 | 平均偏差误差 |
| MSE | 2.2894e-06 | 均方误差 |
| RMSE | 0.0015131 | 均方根误差 |
| R² | 0.99954 | 决定系数 |
| RPD | 51.6542 | 剩余预测残差 |
| MAPE | 0.0015003 | 平均绝对百分比误差 |

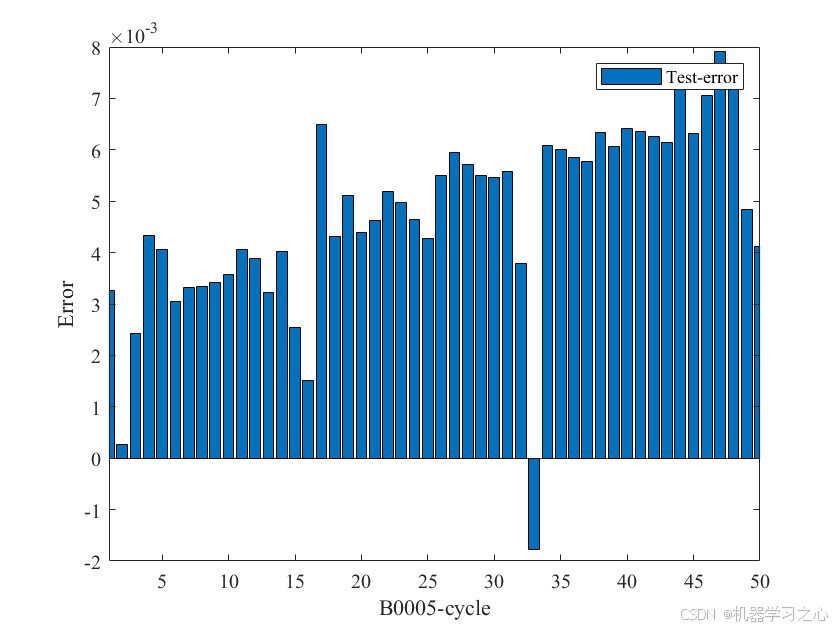

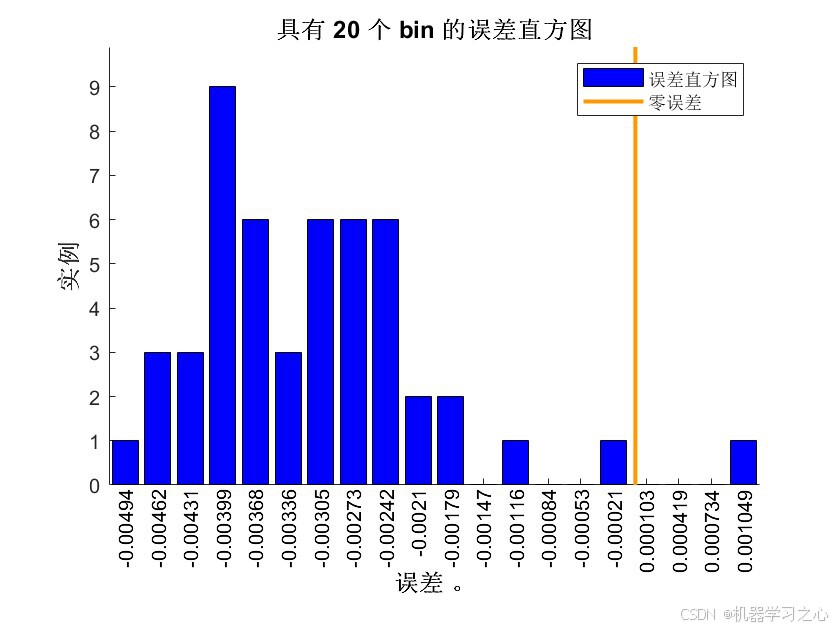

测试集评价指标：
| 指标 | 数值 | 说明 |
|---|---|---|
| MAE | 0.0027389 | 平均绝对误差 |
| MBE | 0.0026173 | 平均偏差误差 |
| MSE | 8.3898e-06 | 均方误差 |
| RMSE | 0.0028965 | 均方根误差 |
| R² | 0.97789 | 决定系数 |
| RPD | 15.6992 | 剩余预测残差 |
| MAPE | 0.0040957 | 平均绝对百分比误差 |
6.2 结果分析
- 训练集表现优异：R²达到0.99954，MAPE仅0.15%，说明模型对训练数据拟合度极高
- 测试集泛化良好：R²达到0.97789，MAPE仅0.41%，表明模型具有良好的泛化能力
- RPD指标解读：训练集RPD=51.65（>3表示模型优秀），测试集RPD=15.70，均远高于阈值
- RUL预测结果：单独测试集预测剩余寿命为8个循环
6.3 可视化结果
本文生成了丰富的可视化图表：

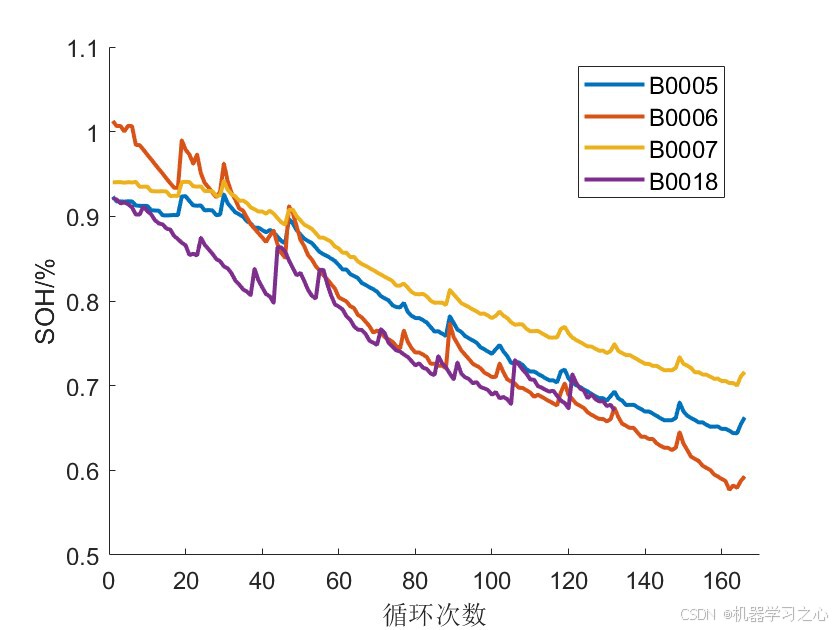

- SOH衰减曲线：展示四组电池（B0005-B0018）的SOH随循环次数的衰减趋势

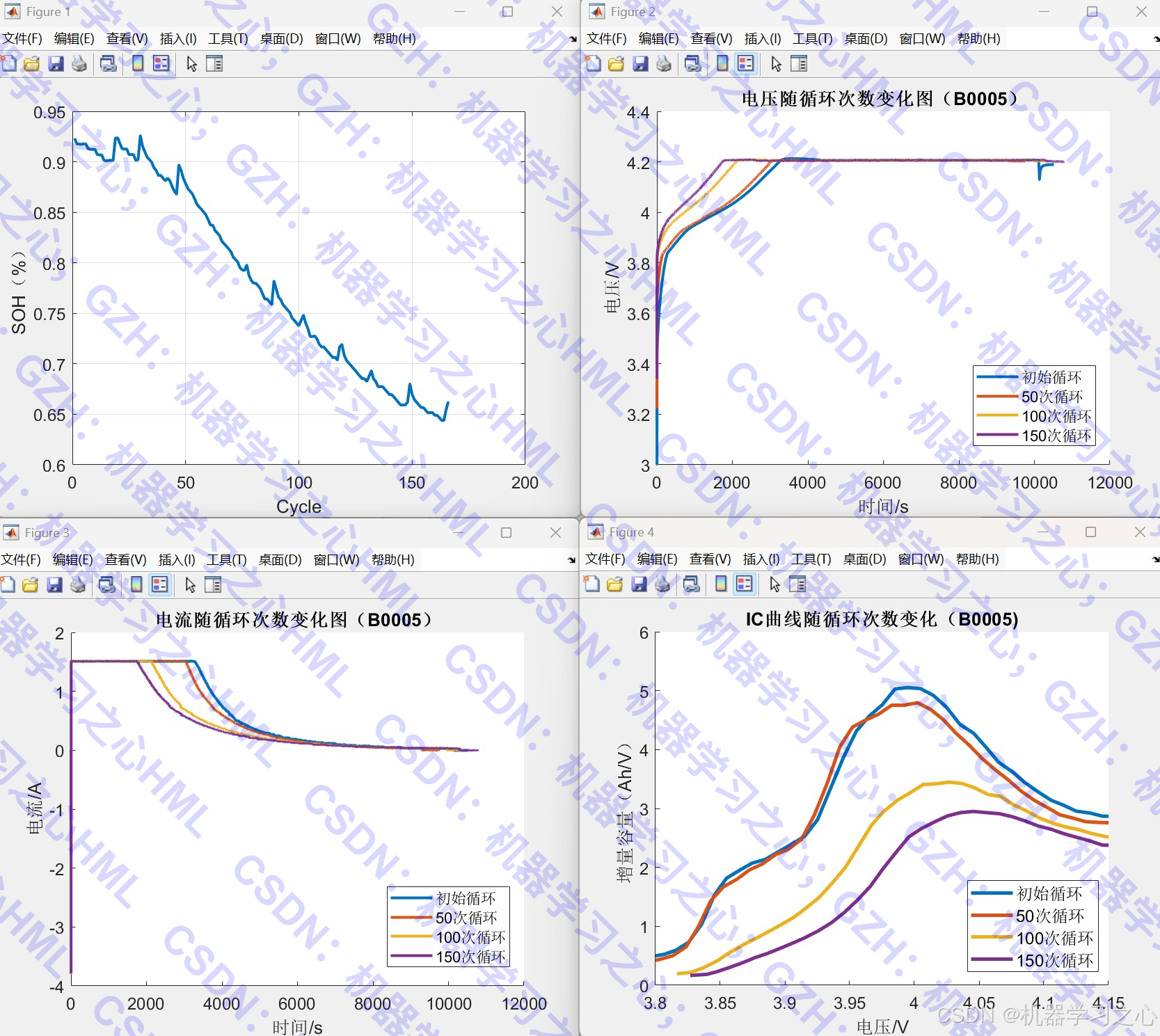

- 电压/电流变化曲线：对比不同循环阶段的电化学行为
- IC曲线：通过增量容量分析识别电池老化特征

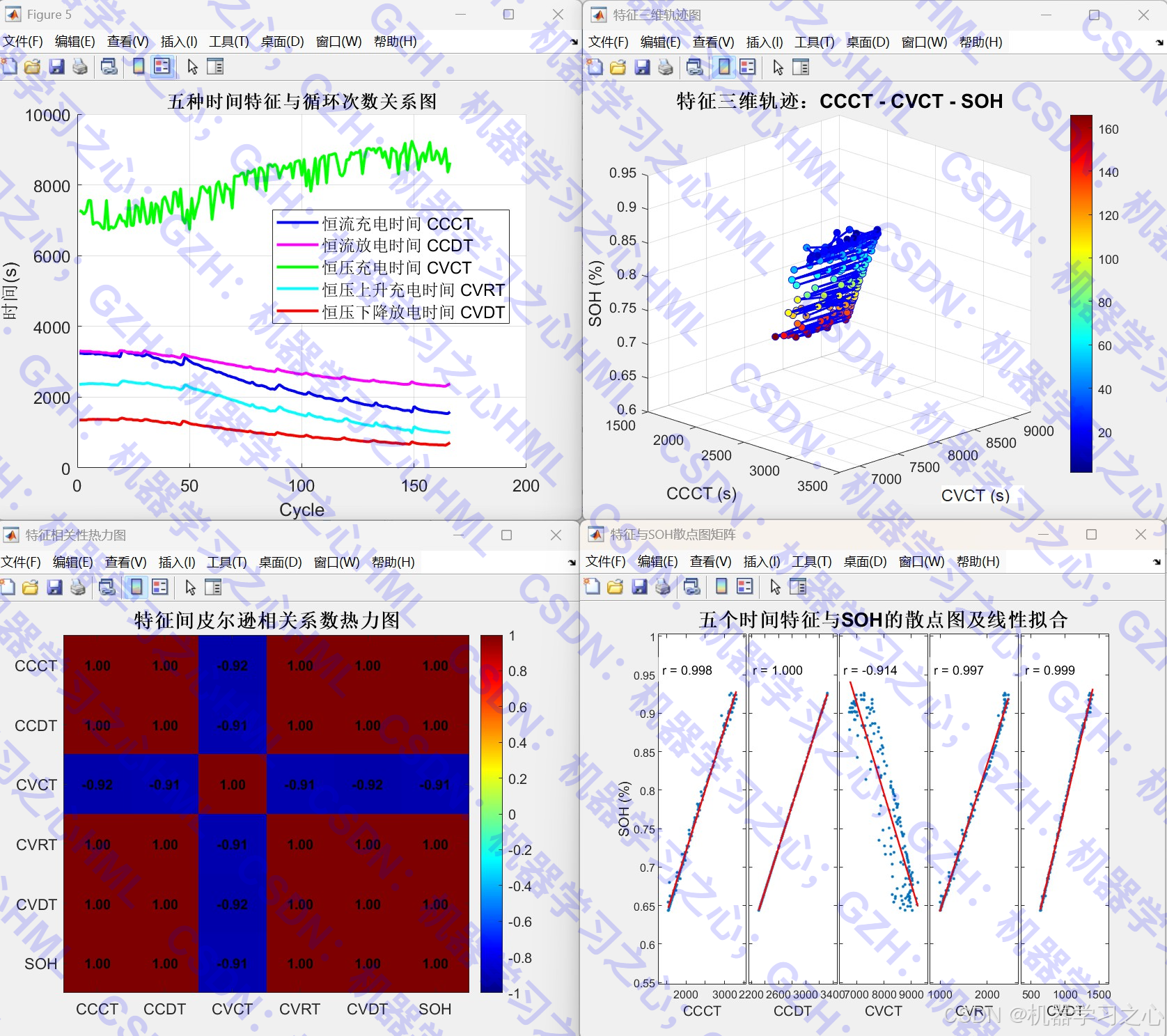

- 特征时序图：展示五个时间特征随循环次数的演变规律
- 三维轨迹图：CCCT-CVCT-SOH的三维可视化
- 相关性热力图：特征间皮尔逊相关系数矩阵

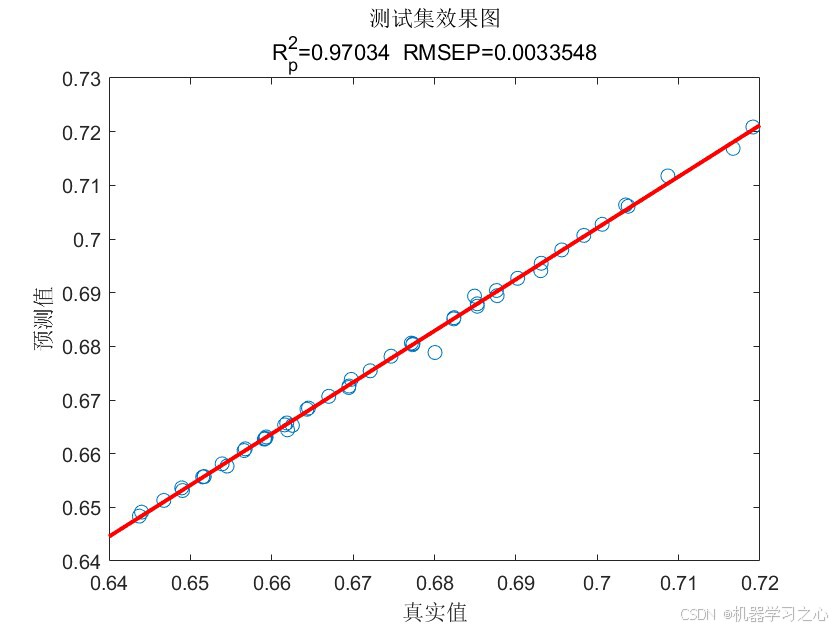

- 散点图矩阵：各特征与SOH的线性关系及拟合效果

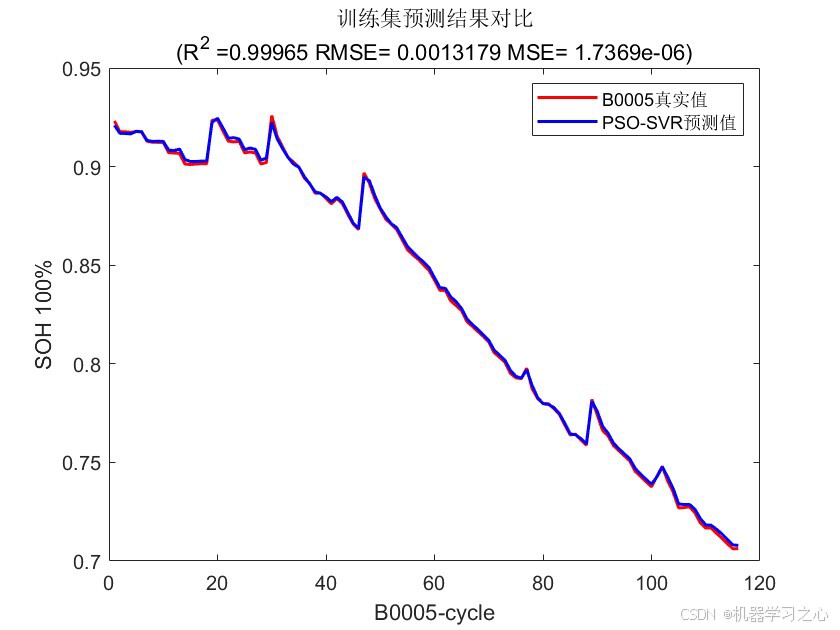

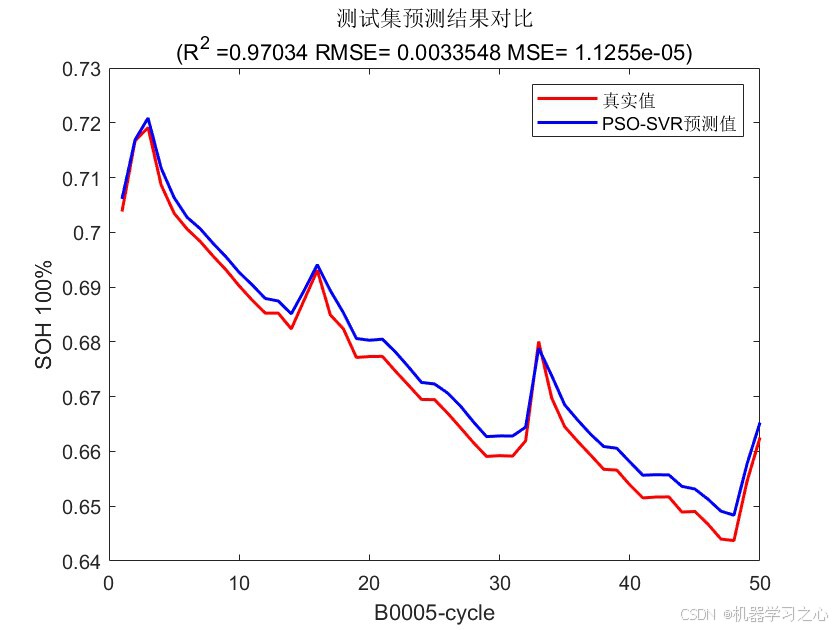

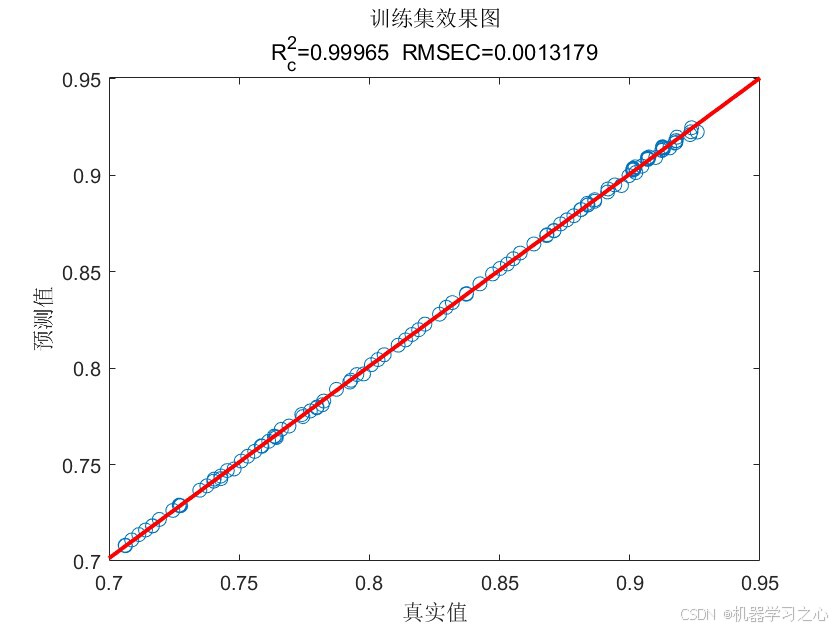

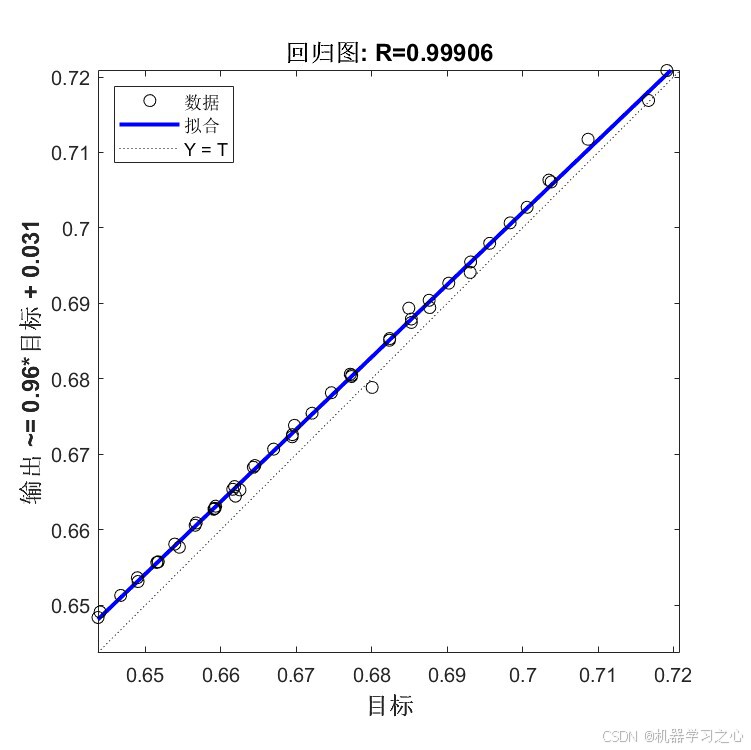

- 预测对比图：真实值与PSO-SVR预测值的对比

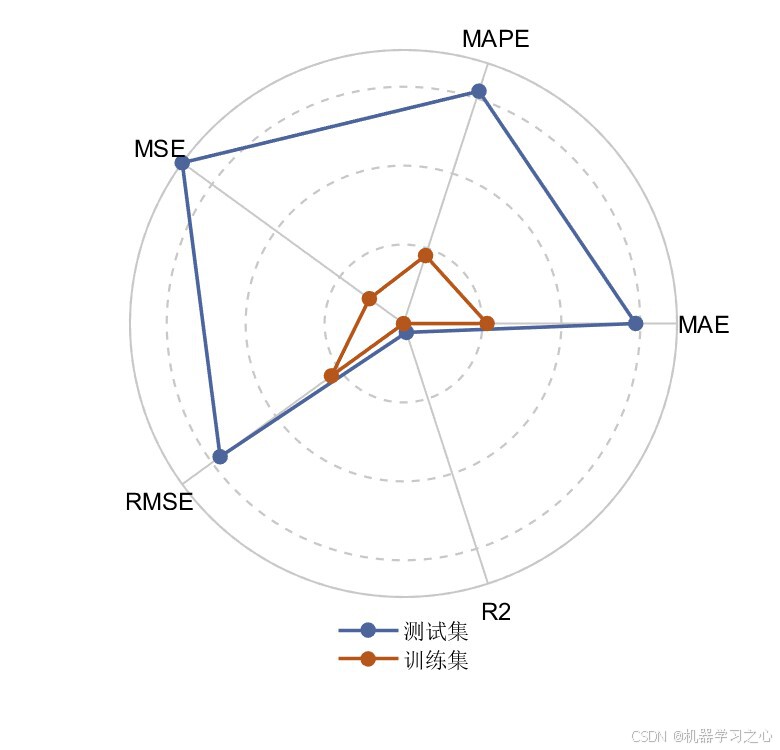

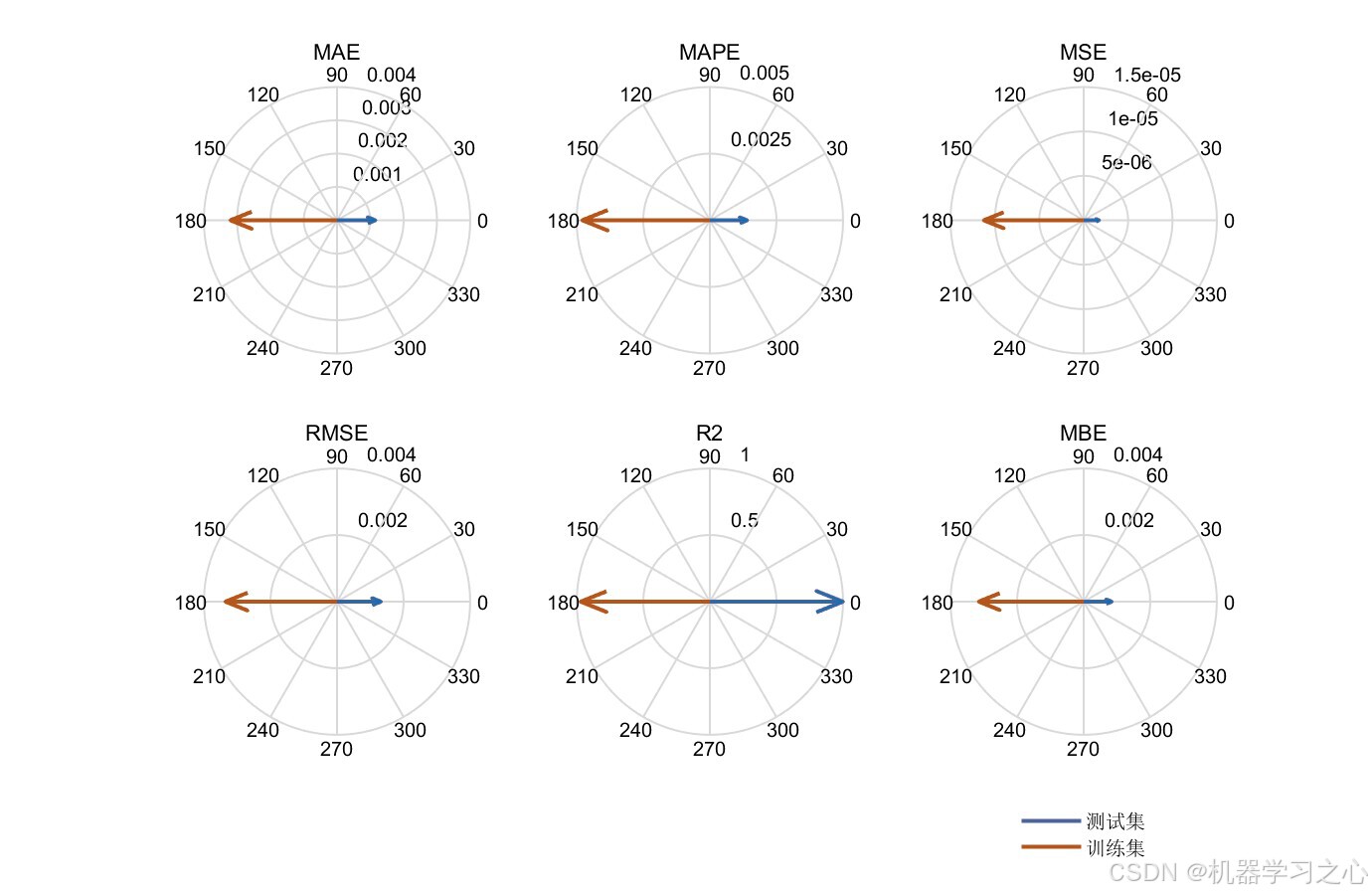

- 雷达图/罗盘图：多指标综合评价
七、参数设定与运行环境
7.1 PSO参数配置
| 参数 | 设置值 | 说明 |
|---|---|---|
| 种群数量 (pop) | 10 | 粒子数量 |
| 最大迭代次数 (Max_iteration) | 10 | 收敛条件 |
| 惯性权重 (w) | 0.8 | 速度保留比例 |
| 学习因子 c1 | 1.5 | 个体经验权重 |
| 学习因子 c2 | 1.5 | 群体经验权重 |
| C搜索范围 | 100, 200 | SVR惩罚系数 |
| gamma搜索范围 | 0.001, 0.01 | RBF核参数 |
7.2 SVR参数配置
| 参数 | 设置值 | 说明 |
|---|---|---|
| 核函数类型 | RBF (-t 2) | 径向基核函数 |
| 损失函数类型 | epsilon-SVR (-s 3) | 标准SVR回归 |
| epsilon | 0.01 (-p 0.01) | 不敏感损失系数 |
7.3 运行环境
- 编程语言：MATLAB
- 依赖工具箱 ：
- Statistics and Machine Learning Toolbox（用于相关系数计算、回归分析）
- LIBSVM工具包（svmtrain/svmpredict函数）
- 数据集：NASA Ames Prognostics Center of Excellence Battery Dataset
八、应用场景与工程价值
8.1 主要应用场景
-
电动汽车BMS系统
- 实时SOH估计，优化充放电策略
- 提前预警电池失效，避免抛锚风险
- 为电池梯次利用提供决策依据
-
储能电站运维
- 大规模电池组的寿命预测
- 制定预防性维护计划
- 优化储能资产配置
-
航空航天领域
- 无人机、卫星电源系统健康管理
- 高可靠性要求的RUL预测
-
消费电子
- 智能手机、笔记本电脑电池健康诊断
- 用户侧电池寿命可视化
8.2 方法优势总结
| 优势 | 说明 |
|---|---|
| 小样本学习 | SVR适用于小样本场景，NASA数据集样本量有限也能取得高精度 |
| 全局寻优 | PSO避免了传统网格搜索的局部最优问题 |
| 物理可解释 | 五个时间特征具有明确的电化学物理意义 |
| 计算高效 | 相比深度学习，SVR训练和推理速度更快，适合在线应用 |
| 多指标评估 | 从MAE、RMSE、R²、RPD等多维度全面评价模型性能 |
8.3 改进方向
- 特征扩展：引入温度特征、内阻特征、频域特征等，构建更全面的特征集
- 多电池迁移：研究跨电池型号的迁移学习方法，提升模型泛化性
- 在线更新：设计增量学习机制，使模型能随新数据持续优化
- 不确定性量化：引入贝叶斯方法或区间预测，输出预测结果的置信区间
- 深度学习融合：尝试LSTM、Transformer等时序模型与SVR的集成方法
九、总结
本文详细介绍了基于PSO-SVR的锂电池SOH估计与RUL预测方法，从NASA数据集预处理、五因子时间特征提取、PSO参数优化到SVR建模预测，形成了完整的技术路线。实验结果表明，该方法在训练集上R²达0.9995，测试集R²达0.9779，MAPE低于0.5%，验证了方法的有效性和实用性。
该方法兼具理论严谨性和工程可操作性，为电池管理系统中的健康状态评估提供了可靠的技术方案。未来可进一步探索多特征融合、在线学习和不确定性量化等方向，推动电池健康管理技术向更高精度、更强鲁棒性发展。
参考资源
- NASA Ames Prognostics Center of Excellence Battery Dataset
- Vapnik V. The Nature of Statistical Learning Theory. Springer, 1995.
- Kennedy J, Eberhart R. Particle swarm optimization. Proceedings of ICNN'95, 1995.
- Chang C C, Lin C J. LIBSVM: A library for support vector machines. ACM TIST, 2011.
