一、研究背景
锂电池作为新能源储能系统的核心部件，广泛应用于电动汽车、电网储能和消费电子领域。随着循环充放电的进行，电池性能逐渐衰减，其健康状态（State of Health, SOH）和剩余使用寿命（Remaining Useful Life, RUL）的准确估计对于保障系统安全、优化维护策略至关重要。
传统的机理模型和等效电路方法依赖复杂的电化学参数辨识，适应性较差；而数据驱动方法，尤其是深度学习中的长短期记忆网络（LSTM）及其双向变体（BiLSTM），因其强大的时序特征提取能力，在电池老化建模中展现出显著优势。本研究基于NASA PCoE锂电池公开数据集，通过提取充电/放电过程中的健康特征，构建BiLSTM回归模型，实现SOH的精确估计并进一步预测RUL。
二、主要功能
本套代码实现以下核心功能：
| 代码文件 | 主要功能 |
|---|---|
main01_Split_data.m |
从原始B0005电池循环数据中分离充电段与放电段，并计算每个循环的SOH和SOC。 |
main02_SOH.m |

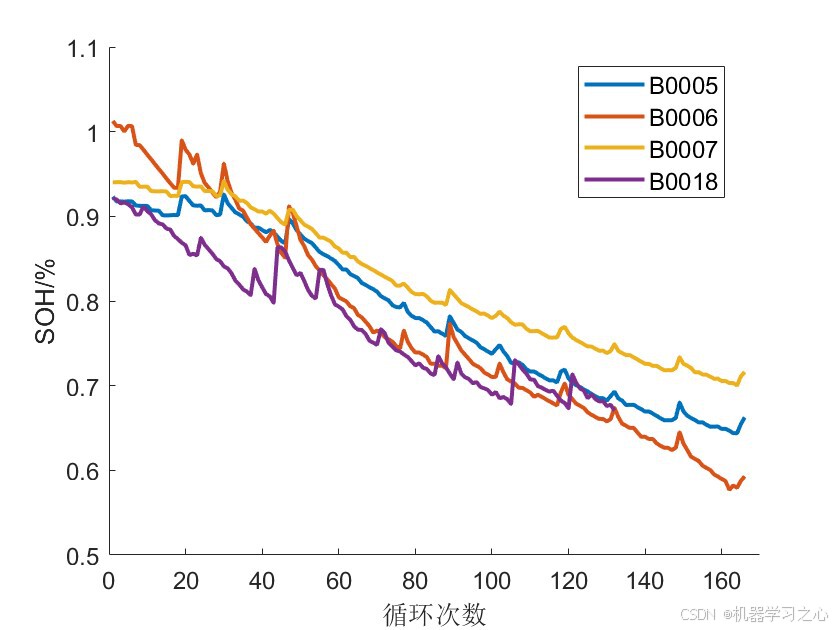

绘制B0005、B0006、B0007、B0018四块电池的SOH衰减趋势对比图。 |
main03_Feature.m |
提取五个健康特征（CCCT、CCDT、CVCT、CVRT、CVDT），分析特征与SOH的相关性，并进行多维度可视化。 |
main04_BiLSTM.m |
构建BiLSTM神经网络模型，利用提取的特征进行SOH回归预测，评估模型性能并计算RUL。 |
三、算法步骤与技术路线
整体技术路线如下图所示：
原始电池循环数据 → 数据预处理（分离充/放电段、计算SOH） → 特征提取（五个时间特征）
↓
RUL计算 ← 模型评估与预测 ← BiLSTM模型训练3.1 数据预处理
- 加载
B0005.mat原始数据，剔除异常循环步骤（如重复记录、采样异常）。 - 遍历每个循环周期，根据
type字段区分charge和discharge。 - 利用后续放电段数据计算该循环的实际放电容量：
- 找到放电电压首次低于2.7V的索引点（放电终止条件）。
- 采用梯形积分
trapz对电流随时间积分，得到库伦容量。 - SOH = 实际容量 / 标称容量（2 Ah）。
- 充电阶段的SOC通过累计充电电量除以当前可用容量估算；放电阶段SOC由1线性递减。
- 将处理后的充电数据和放电数据分别保存为
.mat文件。
3.2 健康特征提取
从B0005电池的充电与放电曲线中提取五个时间维度特征：
| 特征编号 | 特征名称 | 定义 |
|---|---|---|
| HF1 | CCCT | 恒流充电时间：从充电开始到电压首次达到4.2V的时间。 |
| HF2 | CCDT | 恒流放电时间：放电阶段电流大于-1.9A区间的时间跨度。 |
| HF3 | CVCT | 恒压充电时间：电压达到4.2V至充电结束的时间。 |
| HF4 | CVRT | 恒压上升充电时间：电压从3.8V升至4.1V的时间。 |
| HF5 | CVDT | 恒压下降放电时间：电压从4.0V降至3.6V的时间。 |
- 通过皮尔逊相关系数量化各特征与SOH的线性相关性。

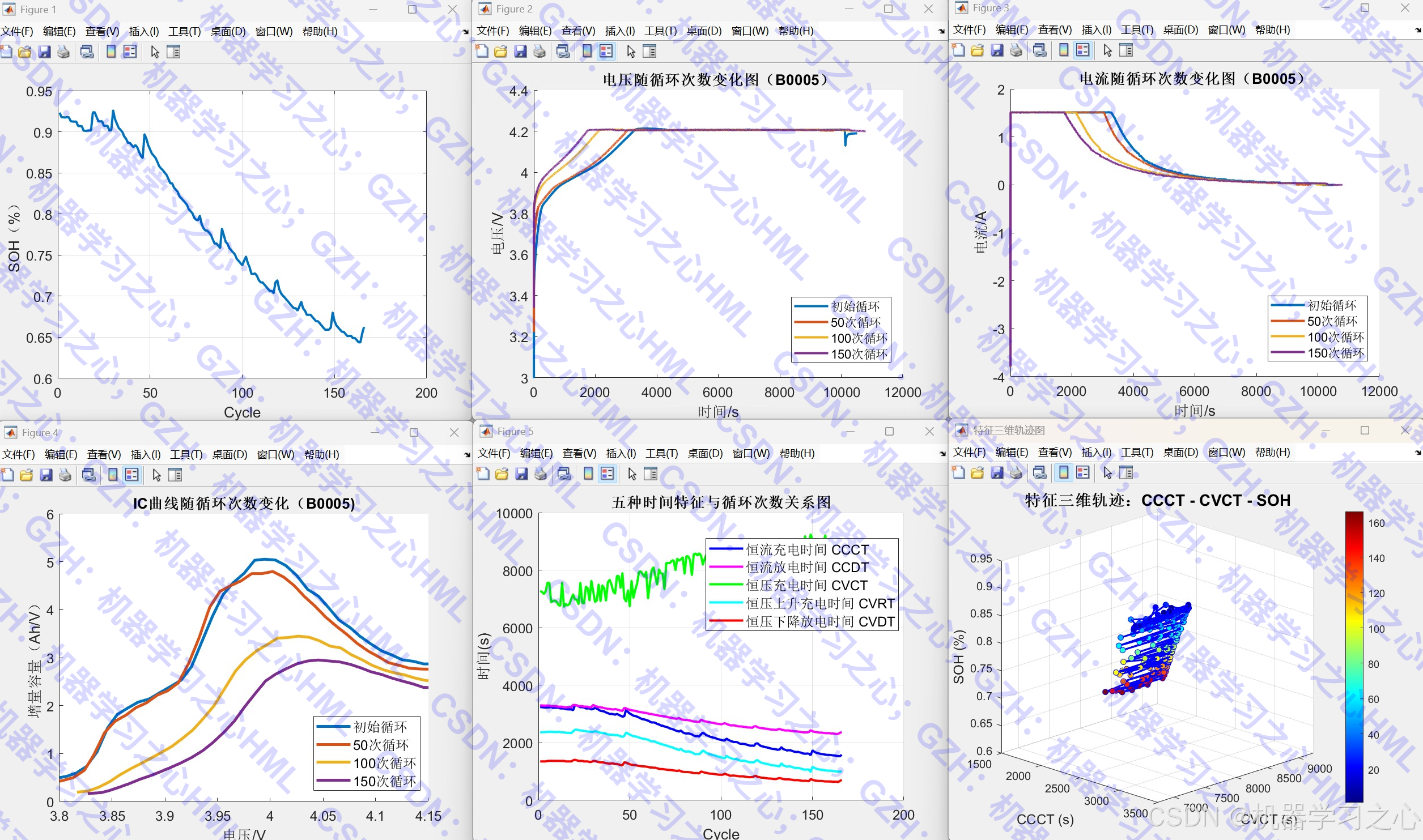

- 绘制电压/电流/IC曲线随循环次数的变化图、特征三维轨迹图、相关性热力图等可视化结果。
3.3 BiLSTM模型构建与训练
- 数据划分：按时间顺序取前70%循环作为训练集，后30%作为测试集（模拟在线预测场景）。
- 归一化 ：采用
mapminmax将特征和标签归一化至[0,1]。 - 网络结构 ：
- 序列输入层（特征维度 = 5）
- BiLSTM层（64个隐藏单元，输出模式为
'last'） - ReLU激活层
- 全连接层（输出维度 = 1）
- 回归层（损失函数为均方误差）
- 训练选项 ：
- 优化器：Adam
- 初始学习率：0.001，分段衰减策略
- 最大迭代次数：1000
- 批大小：16

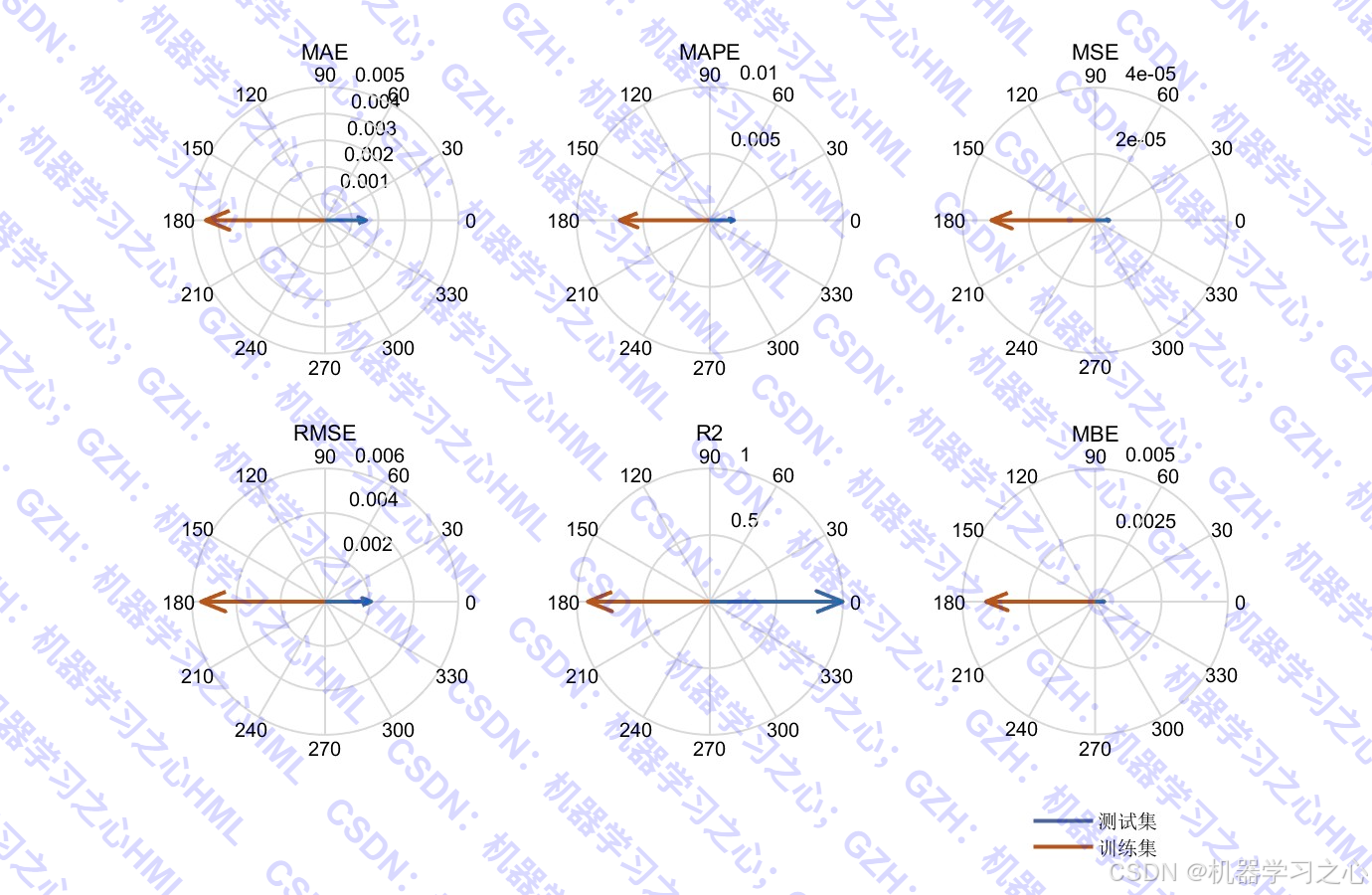

- 性能评估指标：MAE、MAPE、MSE、RMSE、R²、RPD。
3.4 RUL预测
设定失效阈值为SOH = 70%，在测试集预测序列中查找首次低于该阈值的循环索引，该索引即为预测的剩余循环次数。
四、关键公式原理
4.1 SOH计算
SOH=QdischargeQnominal×100% \text{SOH} = \frac{Q_{\text{discharge}}}{Q_{\text{nominal}}} \times 100\% SOH=QnominalQdischarge×100%
其中，放电容量QdischargeQ_{\text{discharge}}Qdischarge由库伦计数法积分得到：
Qdischarge=−∫t0tcutoffI(t) dt Q_{\text{discharge}} = -\int_{t_0}^{t_{\text{cutoff}}} I(t) \, dt Qdischarge=−∫t0tcutoffI(t)dt
积分采用梯形法则近似。
4.2 皮尔逊相关系数
衡量特征 XXX与 SOHYYY 之间的线性相关程度：
r=∑i=1n(Xi−Xˉ)(Yi−Yˉ)∑i=1n(Xi−Xˉ)2∑i=1n(Yi−Yˉ)2 r = \frac{\sum_{i=1}^{n}(X_i - \bar{X})(Y_i - \bar{Y})}{\sqrt{\sum_{i=1}^{n}(X_i - \bar{X})^2} \sqrt{\sum_{i=1}^{n}(Y_i - \bar{Y})^2}} r=∑i=1n(Xi−Xˉ)2 ∑i=1n(Yi−Yˉ)2 ∑i=1n(Xi−Xˉ)(Yi−Yˉ)
4.3 BiLSTM单元原理
BiLSTM由前向LSTM和后向LSTM组成，每个LSTM单元包含遗忘门、输入门、输出门和细胞状态更新机制：
- 遗忘门：ft=σ(Wf⋅[ht−1,xt]+bf)f_t = \sigma(W_f \cdot [h_{t-1}, x_t] + b_f)ft=σ(Wf⋅[ht−1,xt]+bf)
- 输入门：it=σ(Wi⋅[ht−1,xt]+bi)i_t = \sigma(W_i \cdot [h_{t-1}, x_t] + b_i)it=σ(Wi⋅[ht−1,xt]+bi)，候选值C~t=tanh(WC⋅[ht−1,xt]+bC)\tilde{C}t = \tanh(W_C \cdot [h{t-1}, x_t] + b_C)C~t=tanh(WC⋅[ht−1,xt]+bC)
- 细胞状态更新：Ct=ft⊙Ct−1+it⊙C~tC_t = f_t \odot C_{t-1} + i_t \odot \tilde{C}_tCt=ft⊙Ct−1+it⊙C~t
- 输出门：ot=σ(Wo⋅[ht−1,xt]+bo)o_t = \sigma(W_o \cdot [h_{t-1}, x_t] + b_o)ot=σ(Wo⋅[ht−1,xt]+bo)，隐藏状态ht=ot⊙tanh(Ct)h_t = o_t \odot \tanh(C_t)ht=ot⊙tanh(Ct)
BiLSTM通过拼接前向隐藏状态 ht→\overrightarrow{h_t}ht 和后向隐藏状态 ht←\overleftarrow{h_t}ht 获得更丰富的上下文表示。
4.4 评估指标公式
- 均方误差：MSE=1n∑i=1n(yi−y^i)2\text{MSE} = \frac{1}{n}\sum_{i=1}^{n}(y_i - \hat{y}_i)^2MSE=n1∑i=1n(yi−y^i)2
- 均方根误差：RMSE=MSE\text{RMSE} = \sqrt{\text{MSE}}RMSE=MSE
- 平均绝对误差：MAE=1n∑i=1n∣yi−y^i∣\text{MAE} = \frac{1}{n}\sum_{i=1}^{n}|y_i - \hat{y}_i|MAE=n1∑i=1n∣yi−y^i∣
- 决定系数：R2=1−∑i(yi−y^i)2∑i(yi−yˉ)2R^2 = 1 - \frac{\sum_{i}(y_i - \hat{y}i)^2}{\sum{i}(y_i - \bar{y})^2}R2=1−∑i(yi−yˉ)2∑i(yi−y^i)2
- 平均绝对百分比误差：MAPE=1n∑i=1n∣yi−y^iyi∣×100%\text{MAPE} = \frac{1}{n}\sum_{i=1}^{n}\left|\frac{y_i - \hat{y}_i}{y_i}\right| \times 100\%MAPE=n1∑i=1n yiyi−y^i ×100%
五、参数设定
| 参数类别 | 参数名 | 设定值 |
|---|---|---|
| 数据预处理 | 标称容量 | 2 Ah |
| 数据预处理 | 放电截止电压 | 2.7 V |
| 数据预处理 | 恒流充电截止电压 | 4.2 V |
| 特征提取 | IC曲线电压范围 | 3.8 ~ 4.15 V |
| 特征提取 | 电压重采样间隔 | 0.01 V |
| BiLSTM模型 | 隐藏单元数 | 64 |
| BiLSTM模型 | 输出模式 | 'last' |
| 训练参数 | 初始学习率 | 0.001 |
| 训练参数 | 学习率下降因子 | 0.2 |
| 训练参数 | 学习率下降周期 | 600 epochs |
| 训练参数 | 批大小 | 16 |
| 训练参数 | 最大迭代次数 | 1000 |
| RUL预测 | 失效阈值 | 0.7（70%） |
| 数据集划分 | 训练/测试比例 | 70% / 30% |
六、运行环境
-
软件环境：MATLAB R2021a 或更高版本
-
数据依赖：NASA锂电池数据集（B0005.mat等）
七、应用场景
本方法可应用于以下实际场景：
- 电动汽车电池管理系统（BMS）：实时监测电池包SOH，提供预防性维护预警。
- 储能电站运维：评估大规模储能系统的老化状态，优化充放电调度策略。
- 梯次利用筛选：根据SOH和RUL预测值，对退役动力电池进行分选与重组。
- 电池加速老化测试：在实验室环境下，通过少量早期循环数据预测电池全寿命周期性能。
八、结果总结

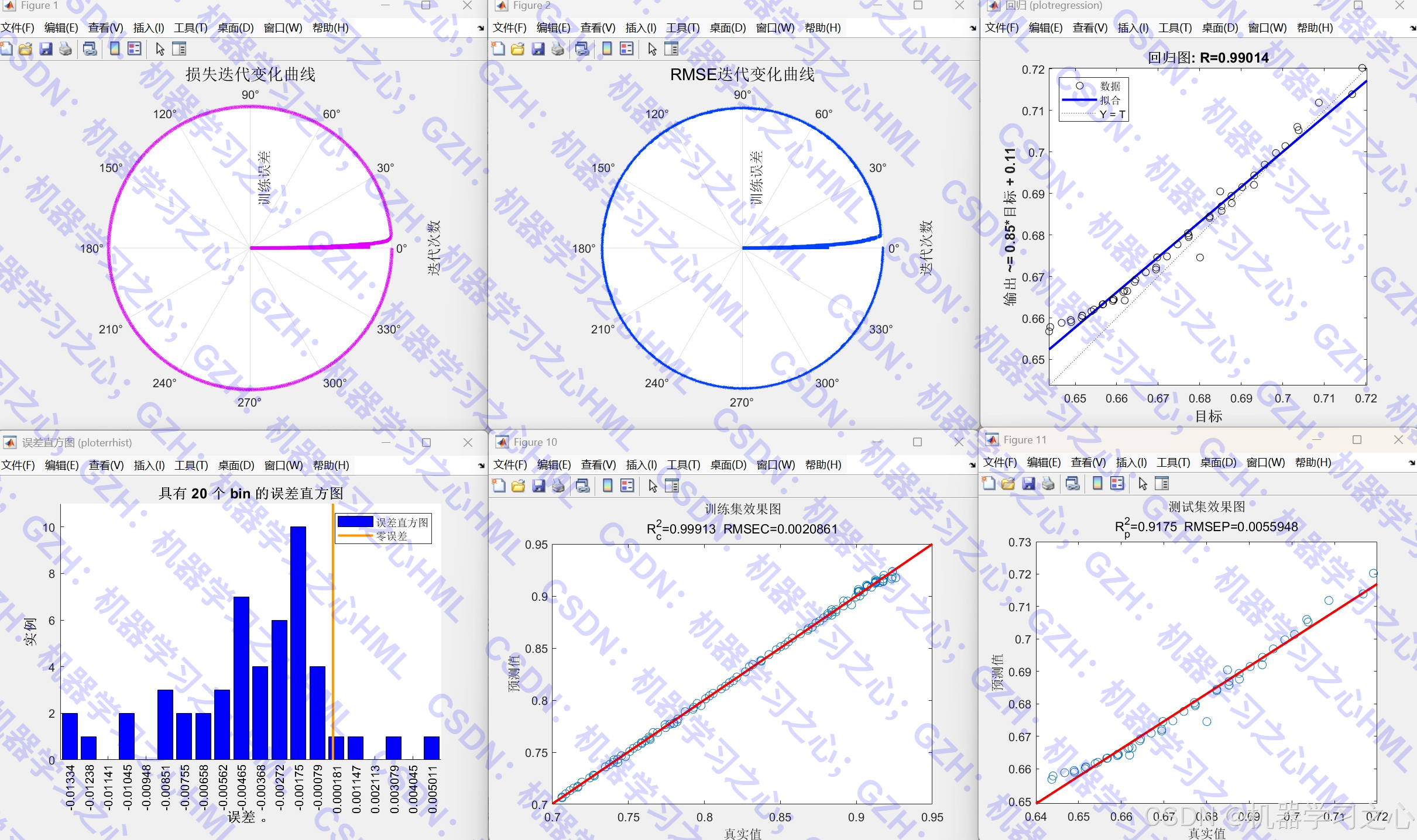

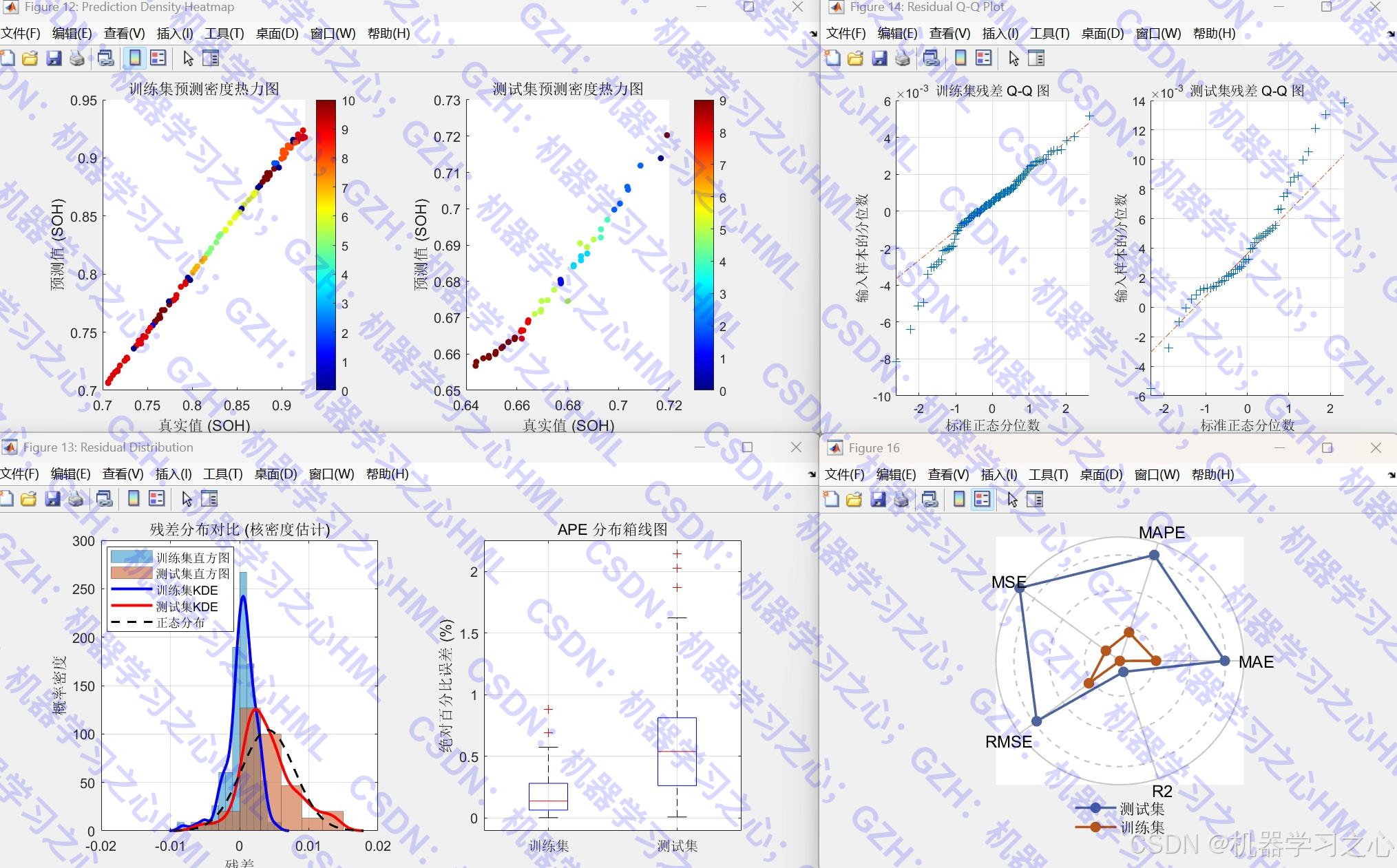

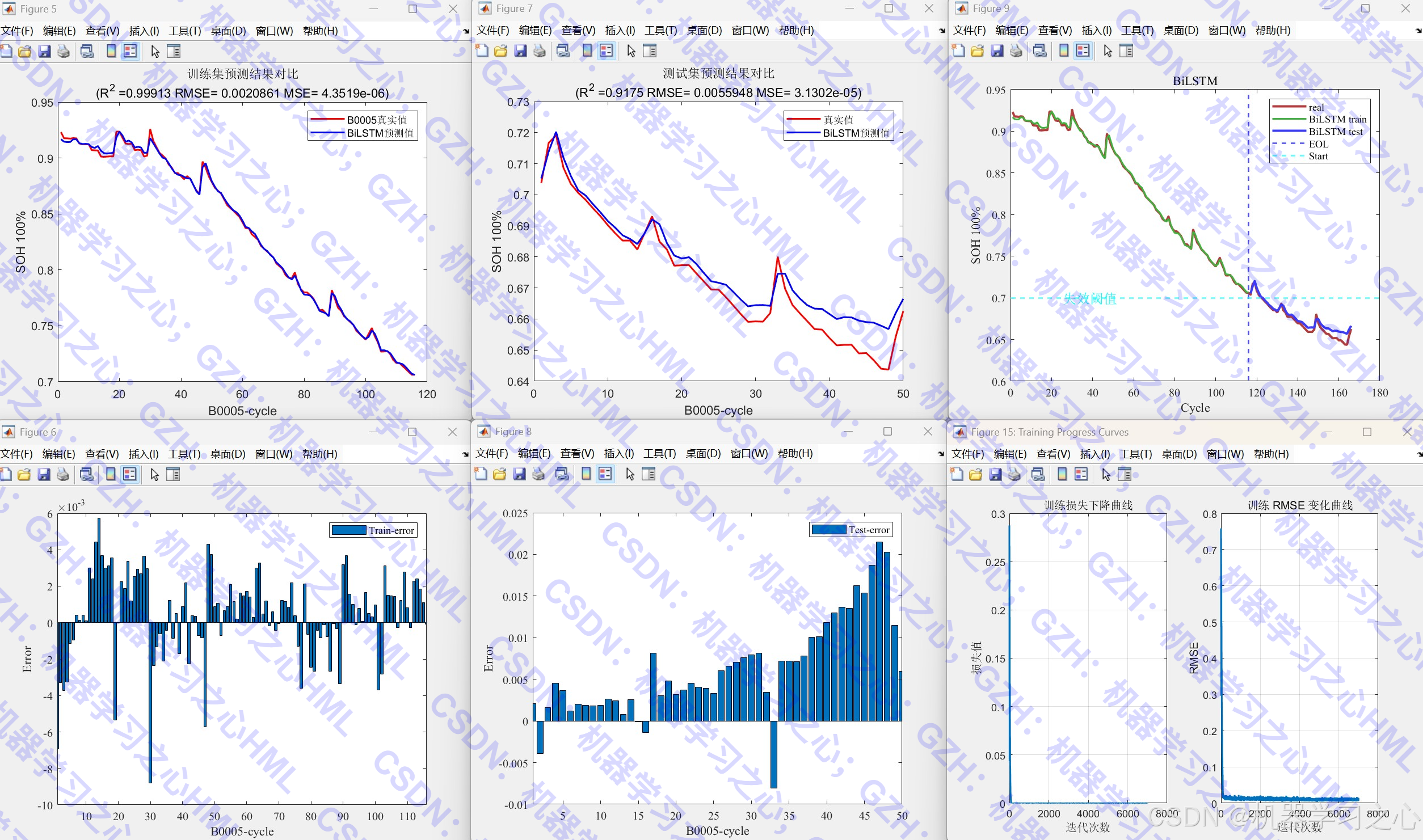

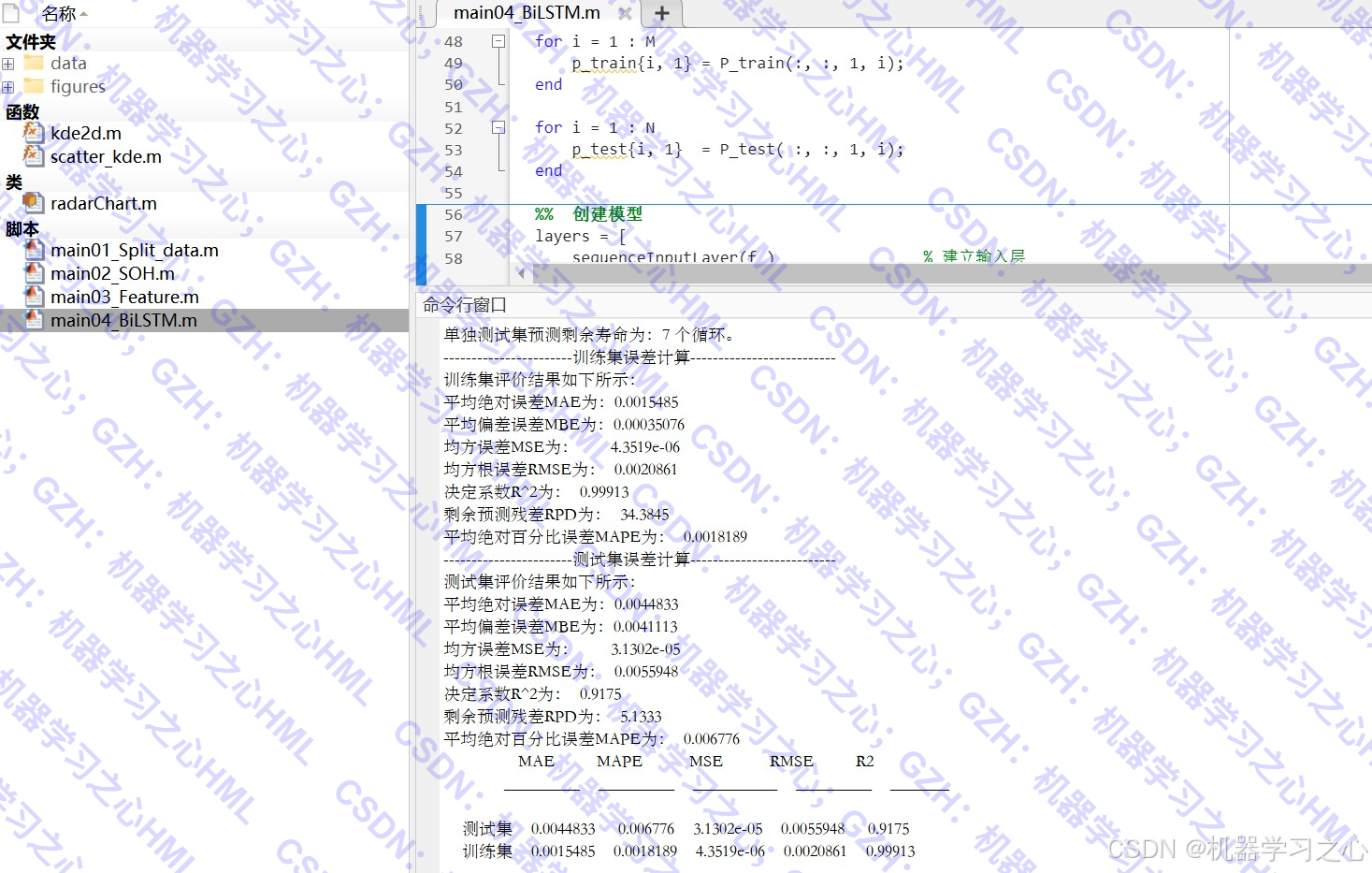

从训练和测试结果可见：
- 训练集：R² = 0.99913，RMSE = 0.002086，MAE = 0.00155，模型对已知循环拟合极佳。
- 测试集：R² = 0.9175，RMSE = 0.00559，MAE = 0.00448，表明模型具有较好的泛化能力。
- RUL预测 ：在测试集中，SOH预计在7个循环后降至70%以下，为维护决策提供量化依据。
