基于 W25N01KV 的 MTD/BBT/BMT/UBI 框架与坏块导致系统挂死问题剖析

1，W25N01KV (1Gbit QSPI NAND) 为例，其物理特性如下（摘自数据手册）：

参数	值
总容量	1 Gbit = 128 MByte
页大小 (Page)	2,048 字节主区 + 64 字节备用区 (OOB)
每块页数	64 页 → 128 KB（主区） + 4 KB（OOB）
块大小 (Block)	128 KByte (2KB × 64)+4k
总块数	1024 块
ECC 能力	片上 4-bit ECC (可启用/禁用),内置 4-bit ECC，每512字节扇区独立
出厂坏块标记	第1页主区第1字节或备用区第1字节 ≠ 0xFF

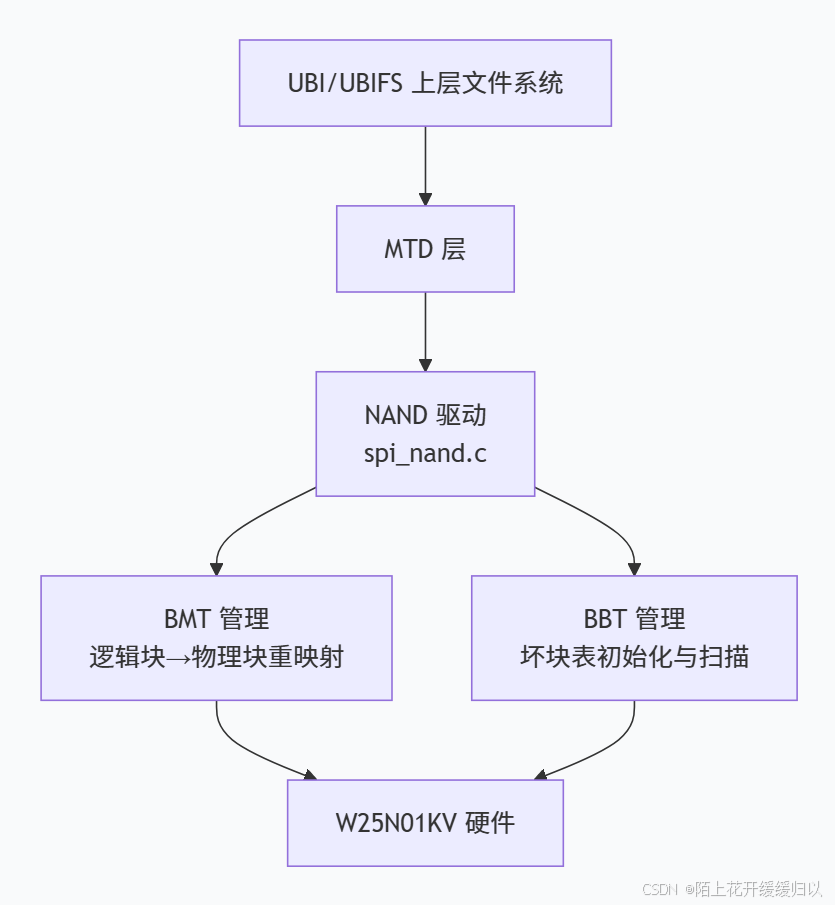

简单的ubi文件系统框架

• MTD (Memory Technology Device) ：内核抽象层，向上提供 mtd->_read、mtd->_write、mtd->_erase、mtd->_block_isbad 等接口。

• BBT (Bad Block Table) ：存放物理坏块信息，来源包括出厂标记（每个块的第1页的 spare 区第1字节非 0xFF）以及运行时检测到的坏块。

• BMT (Block Management Table) ：可选层，实现逻辑块到物理块的动态映射，主要功能：

  • 当某个物理块被标记为坏块时，从预留的备用块池中分配一个好块，映射给原来的逻辑地址。

  • 上层 UBI 看到的是连续的逻辑块，不感知底层物理坏块。

• UBI (Unsorted Block Images) ：在 MTD 之上提供卷管理和磨损均衡，本身也维护自己的坏块表（通过 MTD 的 _block_isbad 接口）。

2，以 W25N01KV 为例：

• 块大小 = 128 KB = 0x20000 字节

• 镜像文件总大小假设为 32 MB，对应 256 个逻辑块（0~255）。

问题块 ：逻辑块 134（即 UBI 内部编号）。

其在镜像文件中的起始偏移地址（假设无坏块时）为：

Offset = 逻辑块号 × 块大小 = 134 × 0x20000 = 0x10C0000 (17,563,648 字节)

实际情况：

• 物理块 134 是坏块（出厂或使用中产生）。

• BMT 将逻辑块 134 映射到物理块 135。

• 烧录器在写入镜像时，物理块 134 被跳过，原本属于逻辑块 134 的数据被写入了物理块 135。

• 但是 _block_isbad(134) 查询物理块 134 → 返回坏块 → UBI 废弃逻辑块 134 → 偏移 0x10C0000 处的数据在 UBI 看来"丢失"。

如果坏块检查函数 mtd->_block_isbad 没有查询 BMT，而是直接检查物理块 134，就会返回"坏块"给 UBI。UBI 会标记该逻辑块为坏块，不再使用其中的数据

mtd->_read → spi_nand_read → nandflash_read(from, len, retlen, buf, &status);

mtd->_block_isbad → spi_nand_block_isbad → en75122_nand_check_block_bad(offs, 0);

逻辑块 134 的数据实际位于物理块 135（因为物理块 134 是坏块，被 BMT 跳过）。

• 当 UBI 要读取逻辑块 134 时，调用 _read → BMT 映射 → 读物理块 135 → 成功读到数据。

• 当 UBI 要检查逻辑块 134 是否为坏块时，调用 _block_isbad(134) → 直接查物理块 134 的状态 → 物理块 134 是坏块 → 返回"是坏块"。

  // 读操作：使用了 BMT 映射
  static int nandflash_read(loff_t from, size_t len, ...)
  {
  uint32_t logical_block = from / BLOCK_SIZE;
  uint32_t physical_block = bmt_logical_to_physical(logical_block);
  // 从 physical_block 读取数据
  }

  // 坏块检查：未使用 BMT 映射
  static int w25n01kv_block_isbad(struct mtd_info *mtd, loff_t ofs)
  {
  struct spi_nand *spinand = mtd_to_spinand(mtd);
  u32 block = ofs >> mtd->erasesize_shift;

    // **错误实现**：直接检查物理块，没有经过 BMT
    // 正确应该: phys_block = bmt_logical_to_physical(spinand, block);
    return spi_nand_check_block_bad(spinand, block);  // block 是物理地址

  }

BMT 映射表示例（内存结构）

struct bmt_entry {
    u16 logical;   // 逻辑块号 (0~1023)
    u16 physical;  // 物理块号 (0~1023)
    u8  status;    // 0: good, 1: bad, 2: reserved
};

// 启动时建立映射：扫描物理块，跳过坏块，顺序映射到逻辑块
static int bmt_build_table(struct spi_nand *spinand)
{
    u16 logical = 0;
    for (u16 phys = 0; phys < total_blocks; phys++) {
        if (spi_nand_check_block_bad(spinand, phys)) {
            // 坏块：不分配逻辑块号，将物理块加入坏块池
            bmt_add_bad_block(phys);
        } else {
            bmt_map[logical].logical = logical;
            bmt_map[logical].physical = phys;
            logical++;
        }
    }
    // 剩余好块数量应等于逻辑块数
}

（1）bmt的实现

BMT 映射 ：只负责将逻辑访问重定向到好块，但坏块标记本身仍需要被读取 （例如判断是否坏块时，可能仍会读取该物理块的标记区域）。在本次问题中，_block_isbad 直接查询了物理坏块，而没

BMT 初始化与配置

struct bmt_config {

bool enable; // 是否启用 BMT

u16 reserved_blocks; // 备用块数量（用于替换坏块）

u16 start_logical_block; // 起始逻辑块号（通常为 0）

// 坏块替换策略：顺序分配、磨损均衡等

};

开启 ECC 与坏块管理相关寄存器配置

W25N01KV 内部 ECC 默认使能（ECC-E=1）。相关配置寄存器：

寄存器	地址	位	设置	作用
Configuration Register (SR-2)	Bxh	ECC-E (bit 4)	1 (默认)	启用内部 4-bit ECC
Protection Register (SR-1)	Axh	BP[3:0], TB	0	禁用写保护，允许全片擦写
Status Register-3	Cxh	ECC status	只读	检测 ECC 校正情况

坏块跳过过程

假设物理块 134 是坏块，物理块 135 是好块：

逻辑块号	映射物理块号
0	0
...	...
133	133
134	135
135	136
...	...

关键 ：逻辑块数量 = 总好块数。坏块不占用逻辑块号，因此逻辑块空间是连续的，但背后物理位置有空洞。

// 写操作前检查
int spi_nand_write(struct spi_nand *spinand, loff_t to, size_t len, const u_char *buf)
{
    u32 phys_block = to >> mtd->erasesize_shift;
    // 1. 查询 BBT
    if (bbt_is_bad(phys_block)) {
        // 2. 如有 BMT，尝试重映射
        if (bmt_enabled) {
            phys_block = bmt_get_alternative(spinand, phys_block);
        } else {
            return -EIO;
        }
    }
    // 3. 执行写入
    int ret = do_write(spinand, phys_block, ...);
    // 4. 写入失败则标记坏块并触发重映射
    if (ret == -EIO) {
        bbt_mark_bad(phys_block);
        bmt_replace_block(spinand, phys_block);
    }
    return ret;
}

static int w25n01kv_block_isbad(struct mtd_info *mtd, loff_t ofs)
{
    struct spi_nand *spinand = mtd_to_spinand(mtd);
    u32 logical_block = ofs >> mtd->erasesize_shift;
    u32 phys_block = bmt_logical_to_physical(spinand, logical_block);
    if (phys_block == BMT_INVALID)
        return 1;  // 无有效物理块，视为坏
    return spi_nand_check_block_bad(spinand, phys_block);
}

total_logical_blocks 的计算方法

total_logical_blocks 表示可供上层文件系统使用的逻辑块数量。其计算公式为：

total_logical_blocks = 总物理块数 - 预留备用块数 - 出厂坏块数（动态处理）

但更常用的设计是：

total_logical_blocks = 总物理块数 - 预留备用块数

如果预留备用块数 reserved_blocks = 20（经验值，可根据产品寿命调整则 total_logical_blocks = 1024 - 20 = 1004

g_bmt->logical_to_phys = kmalloc_array(total_logical_blocks, sizeof(u16), GFP_KERNEL);

动态坏块替换（写入失败时的处理）

当物理块在写入过程中失败（如擦除或编程超时），需要将该块标记为坏，并从空闲池中分配一个新块，更新映射表，并可能将原逻辑块数据迁移过去。

/**
 * bmt_replace_block - 替换坏物理块，并更新映射
 * @logical:     受影响的逻辑块号
 * @bad_phys:    发生错误的物理块号
 *
 * 返回值: 新分配的物理块号，失败返回 BMT_INVALID
 */
u16 bmt_replace_block(u16 logical, u16 bad_phys)
{
    u16 new_phys;

    if (!g_bmt || g_bmt->free_count == 0) {
        pr_err("BMT: no free block for replacement!\n");
        return BMT_INVALID;
    }

    /* 从空闲池取一个新块 */
    new_phys = g_bmt->free_pool[--g_bmt->free_count];

    /* 更新映射表：逻辑块现在指向新物理块 */
    g_bmt->logical_to_phys[logical] = new_phys;

    /* 标记坏物理块 */
    set_bit(bad_phys, (unsigned long *)g_bmt->phys_bad);

    /* 可选：将坏块标记写入硬件（如写 OOB 标记） */
    spi_nand_mark_bad_block(g_bmt->spinand, bad_phys);

    pr_info("BMT: logical %u remapped from phys %u to phys %u\n",
            logical, bad_phys, new_phys);

    return new_phys;
}

分区表（逻辑地址）

分区名	起始逻辑块	逻辑块数	大小 (KB)	用途
bootloader	0	8	1024	1MB 启动代码
env	8	4	512	U-Boot 环境变量
kernel	12	32	4096	Linux 内核
dtb	44	2	256	设备树
rootfs	46	300	38400	UBIFS 根文件系统
data	346	剩余	可变	用户数据

物理块状态表（简化）

物理块号	状态	映射逻辑块号
0 ~ 132	好块	0 ~ 132
133	坏块	无
134 ~ 1003	好块	133 ~ 1002
1004 ~ 1023	好块（备用池）	无（空闲）

逻辑块到物理块的映射

逻辑块号	物理块号
0	0
1	1
...	...
132	132
133	134 ← 跳过了物理块 133
134	135
...	...
1002	1003

OOB分析和说明：

总逻辑块数 = 1003（本例中只用了 1003 个好块，剩余 20 个备用块）。

1. 开启 ECC 后逻辑块大小仍然是 128 KB，ECC 数据存储在 OOB 区，不占用用户数据空间。

2. 逻辑块地址是连续的，物理块地址可能不连续，由 BMT 负责映射。

3. 分区配置应基于逻辑块地址，烧录和运行时访问都是逻辑地址。

4. 坏块跳过由 BMT 在初始化时完成，将好块顺序映射为逻辑块，坏块不参与映射。

5. 备用块池用于动态替换运行时新产生的坏块，确保逻辑容量稳定。
