原标题：POE供电+12VDC+24VDC+220VAC供电以太网温湿度传感器/变送器/记录仪详细的布点布线原理介绍
整体
效果图
所需主要设备：以太网温湿度传感器/变送器/记录仪、可POE供电交换机、48VDCPOE电源、12/24VDC电源、网线、电脑主机、配套系统软件。

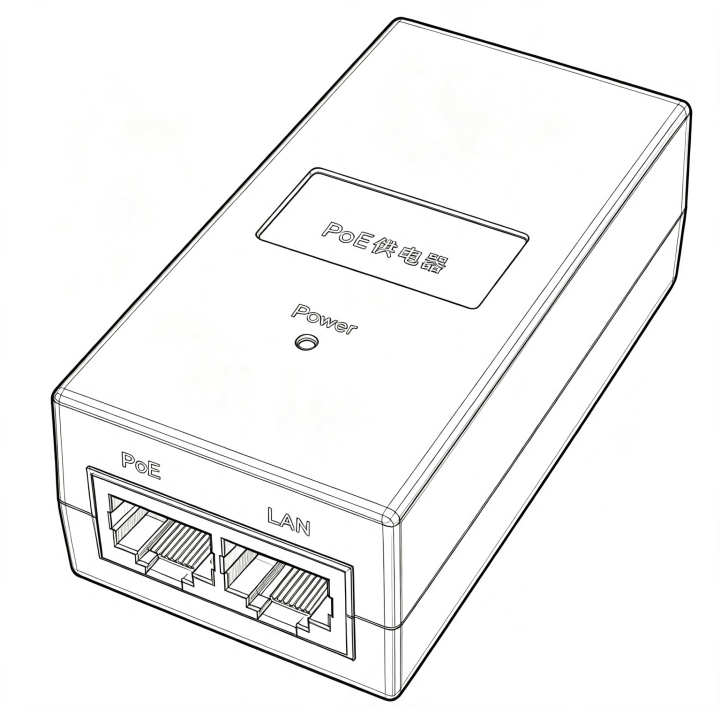

48VDC供电POE电源

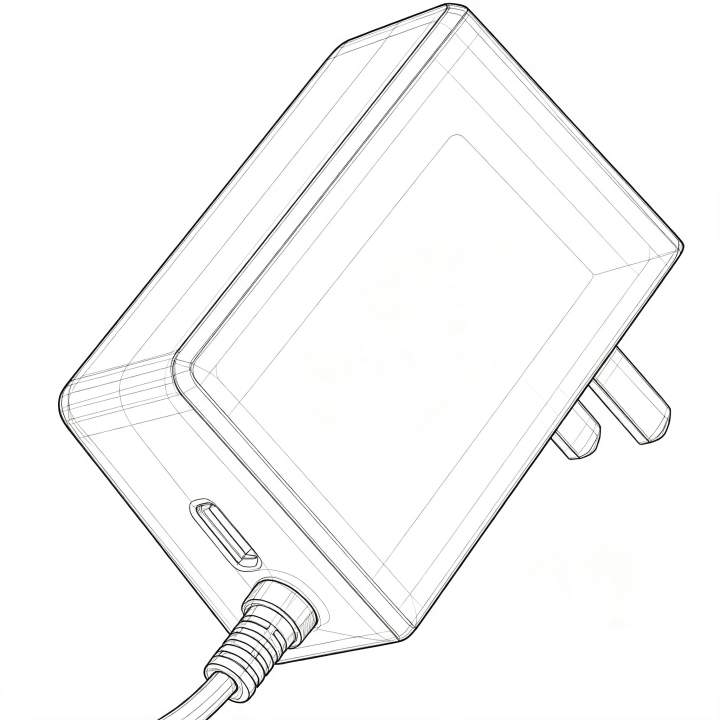

12/24VDC开关电源
一、系统整体概述

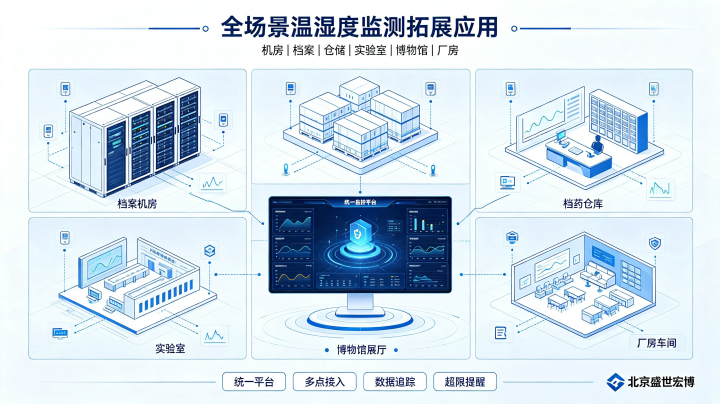

本套以太网温湿度监测系统由北京盛世宏博以太网温湿度变送器、网络交换设备、电脑软件管控平台三大核心单元组成，采用标准以太网星型拓扑组网，依托 TCP/IP 网络协议实现多点位温湿度数据集中采集、远程查看与统一管理，广泛适用于机房、档案室、医药仓库、实验室、厂房、博物馆等对温湿度有严格管控需求的场景。 终端温湿度变送器自带液晶显示屏，可现场实时直观显示实时温度、相对湿度数值，同时设备内置网络传输模块，能将采集到的环境数据实时上传至上层管控电脑，平台可实现数据存储、历史曲线查询、温湿度超限报警、多设备分区管理等功能。整套系统提供 3 套差异化布线供电方案，适配全新建设、老旧场地改造、现场电源条件受限等不同施工工况。
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
添加图片注释，不超过 140 字（可选）
二、系统各组成单元功能说明

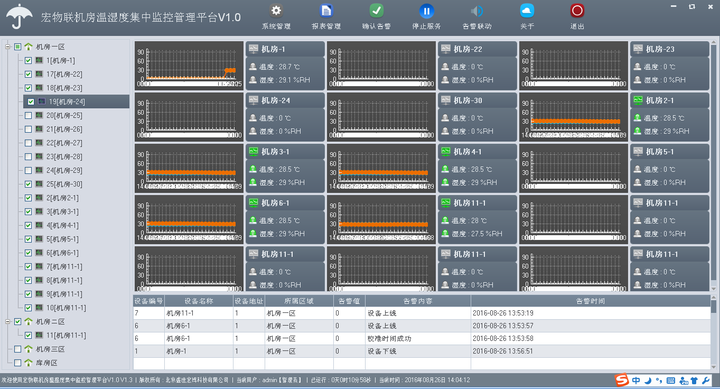

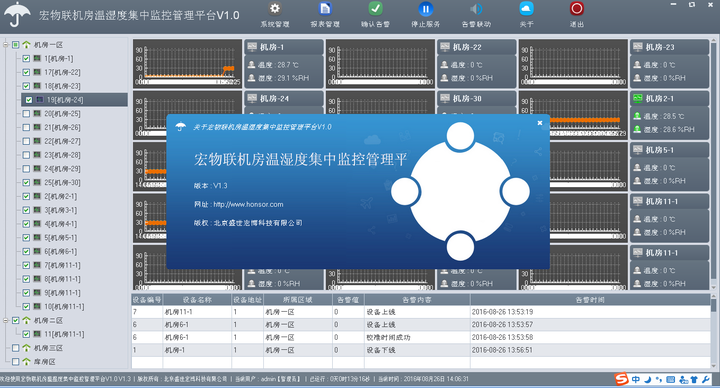

- 软件管控平台 以台式电脑为载体，安装配套温湿度监控管理软件，通过网线接入交换机，作为整套系统的数据汇总与控制终端。可同时接入数十台以太网温湿度传感器，统一查看所有点位实时温湿度，自动记录存储长时间历史监测数据，自定义温湿度上下限阈值，超标后弹窗、声光提醒；支持设备 IP 参数配置、设备名称分区备注，方便运维人员快速区分各个监测点位。
配套软件

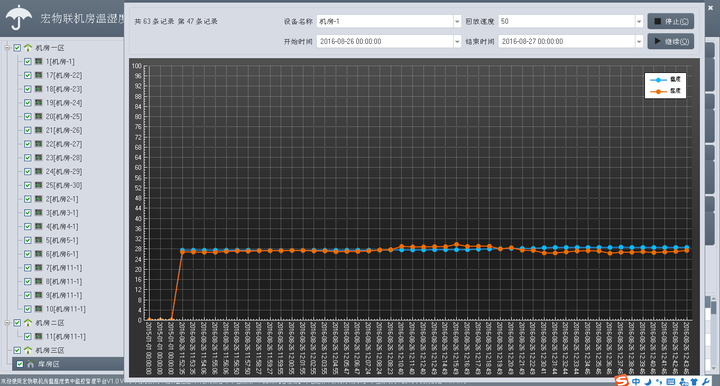

曲线
配套软件
- 交换机 作为网络汇聚中转设备，分为POE 供电交换机与普通非 POE 交换机两类，负责搭建局域网，实现管控电脑与多台温湿度传感器之间的数据互通。交换机提供多个网口，采用星型布线，每一台温湿度设备独立占用一条网线，单台设备故障不会影响其他点位正常通讯，稳定性更强。

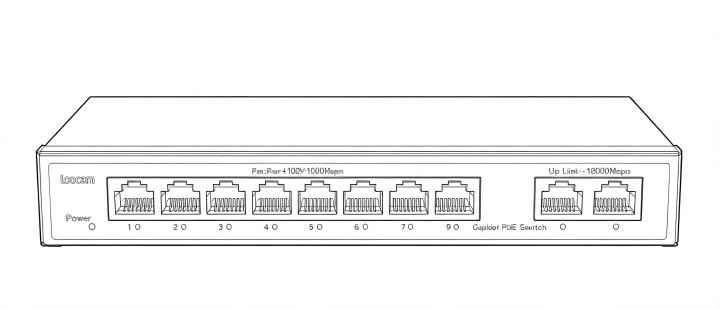

交换机（可POE供电）

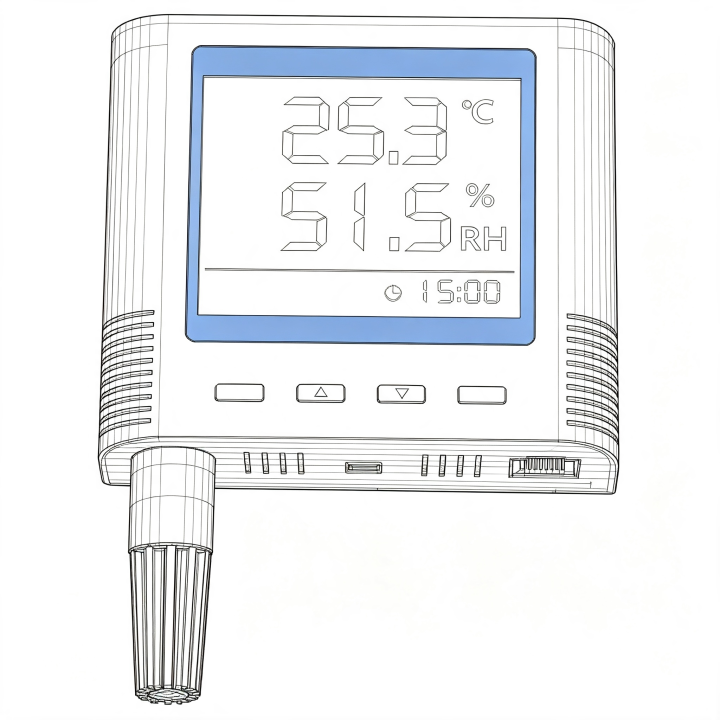

- 以太网温湿度变送器（终端传感器） 现场监测核心设备，内置高精度温湿度采集探头，正面液晶屏幕实时刷新温度、湿度读数；自带 RJ45 网口支持以太网通讯，设备供电分为 POE 网线供电、外置电源供电两种模式，采集到的温湿度数据通过网络实时上传至管控平台，支持远程参数修改、定时上传数据。

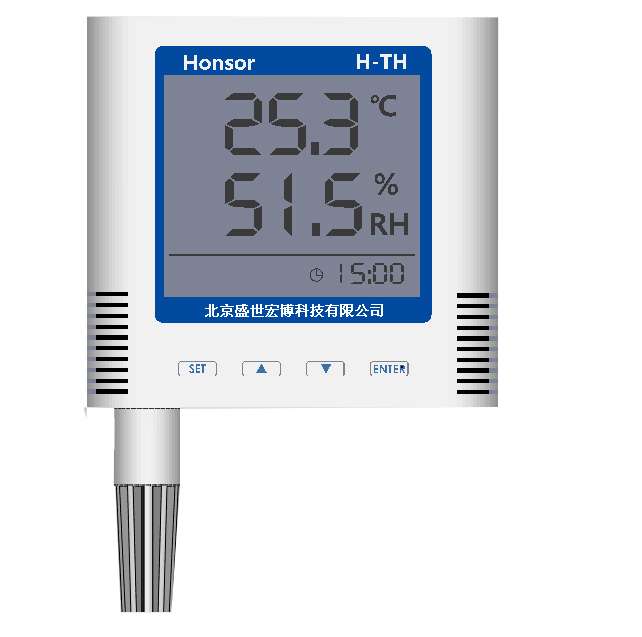

以太网温湿度传感器
以太网温湿度变送器

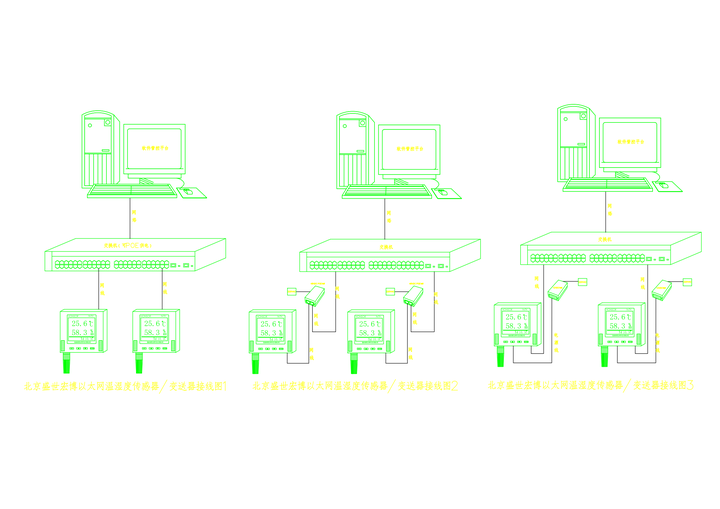

三、三套布线方案详细解析

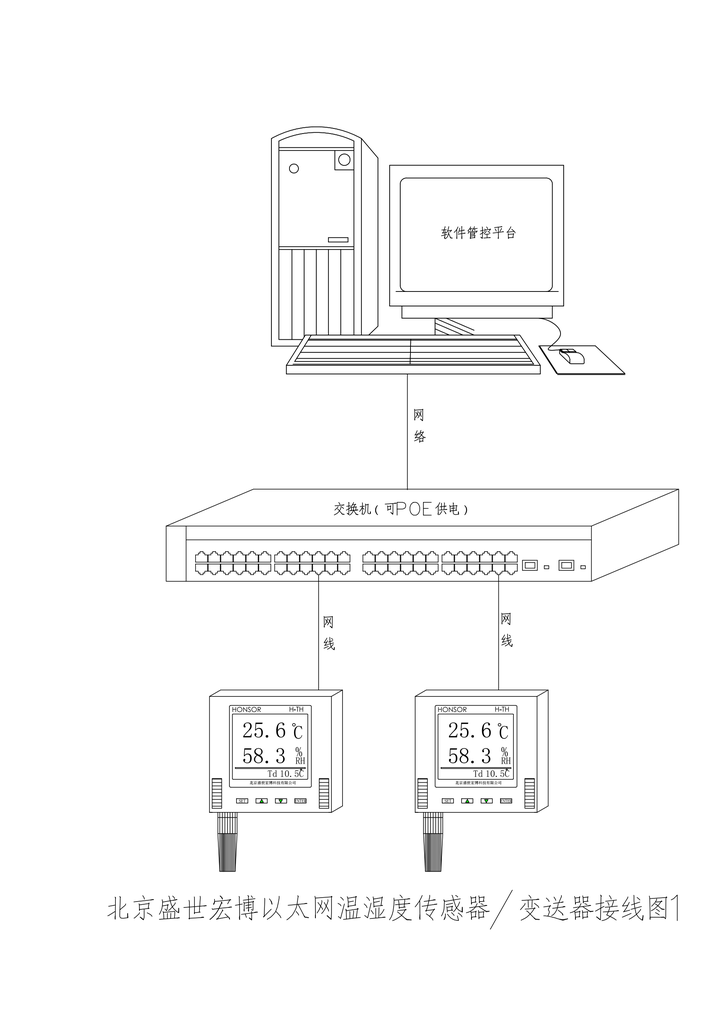

方案 1：POE 交换机直接布线方案（推荐新建项目）

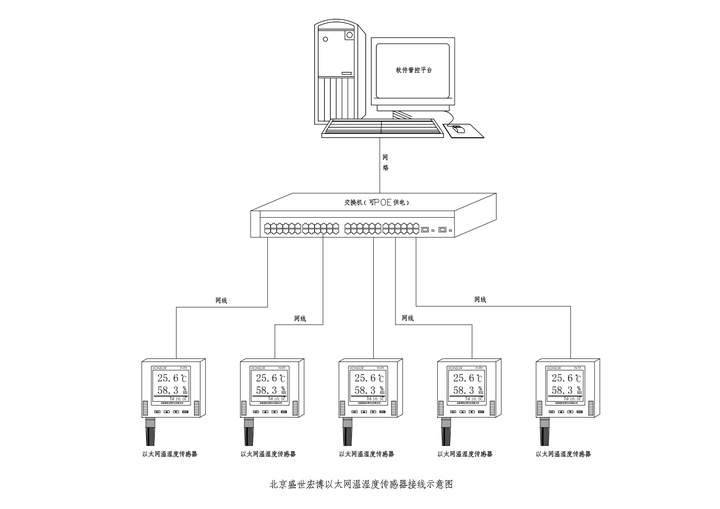

对应图纸 1，整套链路仅使用POE 供电交换机+ 超五类 / 六类网线，无需额外供电配件、无需单独铺设电源线。
-
布线链路：管控电脑网线接入 POE 交换机任意网口；每一台温湿度变送器单独使用一根网线，一端接 POE 交换机网口，另一端直接接入变送器网口。
-
工作原理：POE 交换机通过网线向终端设备同时传输网络信号与 48V 直流供电，一根网线同时完成 "数据传输 + 设备供电" 双重功能。
-
适用场景：机房、新建仓库、新建档案室等全新施工场地，现场无原有普通交换机，追求简洁布线、减少管线施工。
-
方案优势：布线极简，仅需敷设网线，省去电源线材、电源适配器施工，降低人工与物料成本；线路节点少，故障排查简单，后期运维工作量低；统一交换机集中供电，电源稳定，避免分散电源故障。
添加图片注释，不超过 140 字（可选）
所需材料、POE供电温湿度传感器+网线+POE供电交换机+电脑+软件 即可

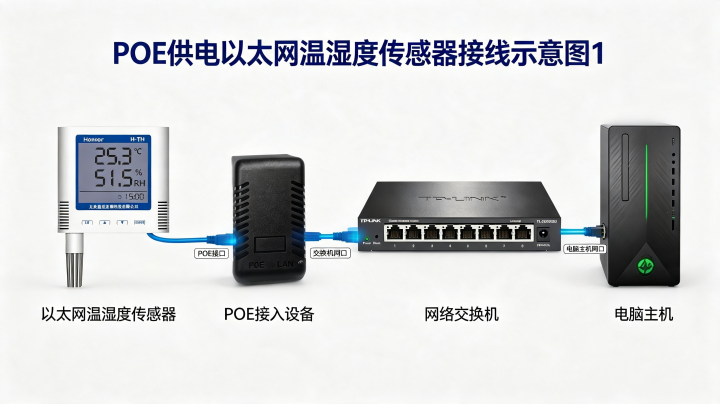

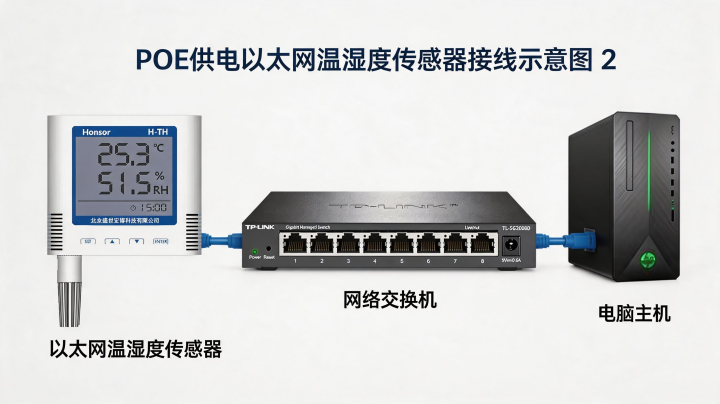

方案 2：普通交换机 + POE 分离器布线方案（原有交换机改造场景）

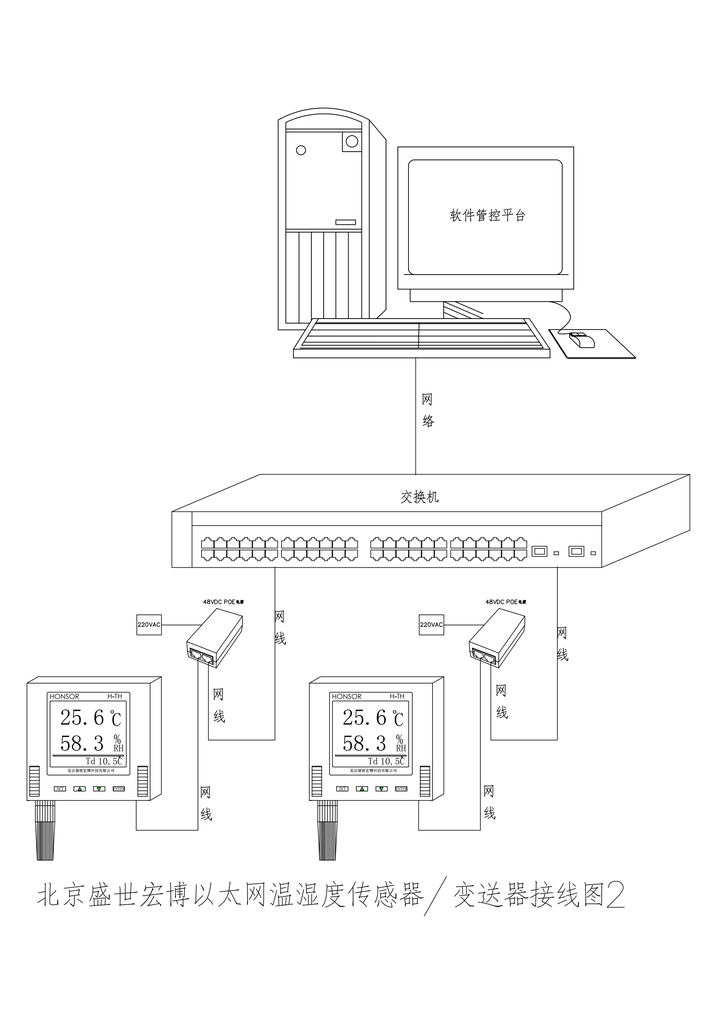

对应图纸 2，现场已有普通非 POE 交换机，无法网线供电，搭配 POE 分离器实现网线供电。
-
布线链路：管控电脑连接普通交换机；交换机网口引出网线接入 POE 分离器输入端；分离器分出两路网线，一路传输网络信号接入温湿度变送器网口，一路输出供电给变送器供电端子。
-
工作原理：交换机仅传输网络数据，分离器将网线内的 POE 供电信号分离，拆分出独立供电线路给传感器，保留单网线布线的简洁性。
-
适用场景：原有监控网络、办公局域网已部署普通交换机，不想更换整机 POE 交换机，仅需新增少量温湿度监测点位改造项目。
-
方案优势：无需更换原有交换机，节约设备采购成本；依旧保持单根主线布线，不用单独铺设长距离电源线，管线改造工作量小；分离器小巧，可安装在设备机柜、墙面接线盒内，占用空间小。
添加图片注释，不超过 140 字（可选）
所需材料、POE供电温湿度传感器+网线+POE电源+交换机+电脑+软件 即可

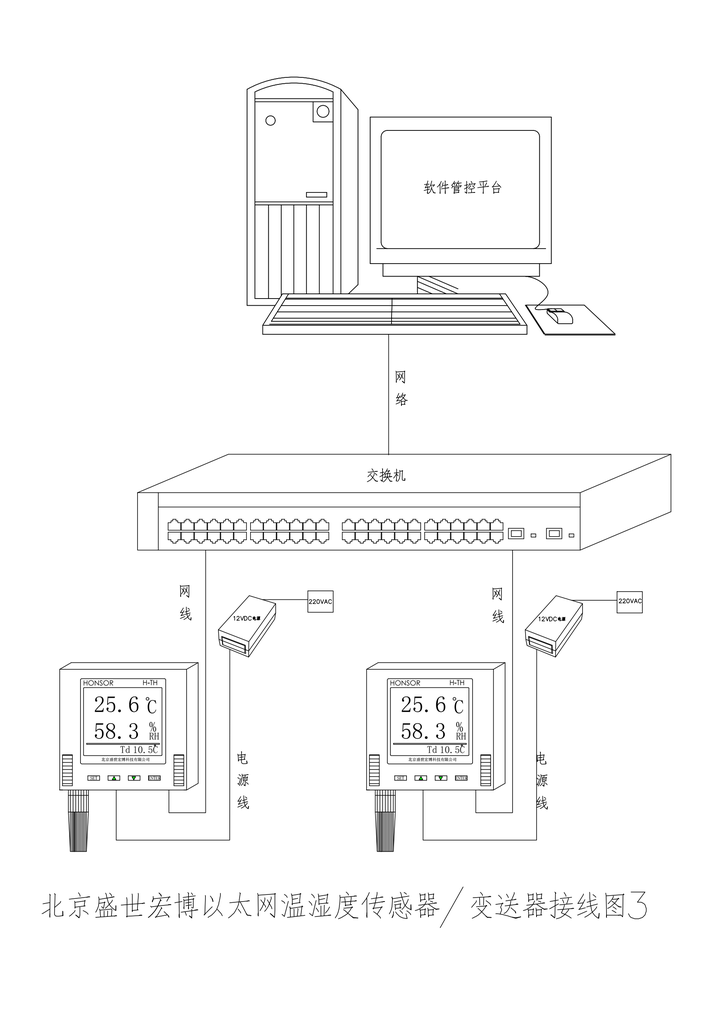

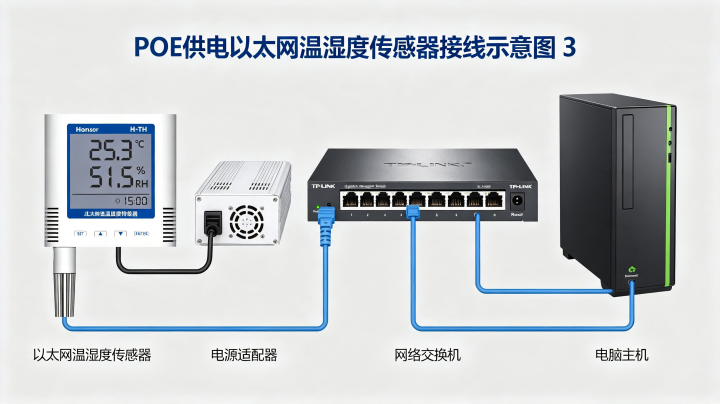

方案 3：普通交换机 + 独立电源线分离布线方案（老旧场地、就近有电源点位）
对应图纸 3，网络通讯与设备供电完全分开布线，网线只传数据，电源线单独供电。
-
布线链路：管控电脑接入普通交换机；交换机网口引出网线，仅连接变送器网口负责数据传输；另外单独敷设电源线，接入外置电源适配器，为温湿度变送器单独供电。
-
工作原理：网络、供电两套线路相互独立，网线仅承担数据通讯，电源适配器直接从现场市电取电，单独给传感器供电。
-
适用场景：老旧厂房、老旧库房，点位附近已有市电插座、电源线路；点位距离交换机较远，网线长度过长无法支持 POE 供电；项目预算有限，不采购 POE 交换机、POE 分离器的场景。
-
方案优缺点：优点是完全复用现场原有市电，无需额外采购 POE 设备；缺点是需要同时铺设网线、电源线两套管线，施工工程量大，线路节点多，后期线路故障排查难度更高。
添加图片注释，不超过 140 字（可选）
所需材料、POE供电温湿度传感器+网线+开关电源+交换机+电脑+软件 即可
四、整套系统通用优势
-
组网灵活适配性强 三套布线方案覆盖新建、改造、老旧场地三类工况，施工方可根据现场交换机类型、电源条件、施工预算自由选择布线方式，适配绝大多数室内环境监测工程。
-
网络传输稳定可靠 采用标准以太网 TCP/IP 通讯，相比传统 485 总线，传输距离更远、抗干扰能力更强，单台设备故障不会造成整条总线瘫痪，点位扩容方便，后期可随时新增温湿度变送器接入交换机。
-
集中化智能运维 所有监测点位统一在电脑管控平台管理，无需现场逐台查看设备读数；支持历史数据留存、温湿度超标报警，满足仓储、机房等行业温湿度合规存档需求。
施工成本可控 新建项目优先选用 POE 一体化方案，大幅减少线材、辅材与人工施工费用；改造项目可选用分离器方案，无需替换原有网络设备；老旧点位可选用独立电源方案，复用现有供电线路，降低设备投入。
