一、 项目背景

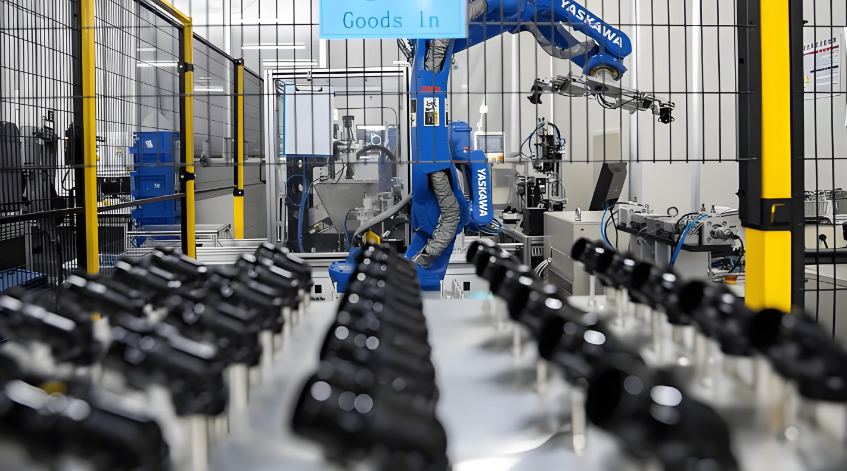

某制造业车间采用欧姆龙CP1H系列PLC作为核心控制设备，负责生产线的启停、参数调控及数据采集。随着车间信息化升级需求提升，原有PLC仅支持DB9串口通讯，出现诸多通讯瓶颈，严重影响生产效率与数据管控，最终选用捷米特JM-ETH-CP以太网转换器 ，实现PLC以太网通讯升级，圆满解决各类痛点。
二、 项目痛点及核心需求

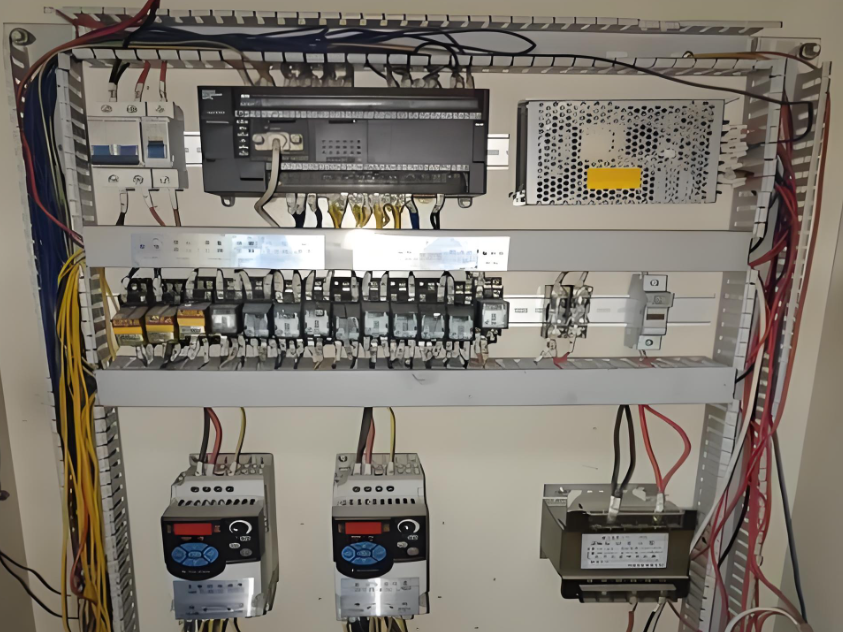

该车间原有欧姆龙CP1H PLC（型号CP1H-XA40DT-D）仅配备1个DB9通讯口，在实际运行中面临以下核心痛点，与用户信息化改造需求严重不符：
**1. 通讯端口冲突：**PLC原有DB9通讯口需连接上位机进行程序调试，无法同时接入触摸屏（HMI），导致操作人员无法现场监控设备状态，调试与生产无法并行，严重影响生产连续性；
**2. 协议兼容不足：**车间上位软件涵盖CX-Programmer、组态王、WinCC等多种类型，原有串口通讯仅支持基础协议，无法实现多软件同时接入，且难以与第三方生产管理系统对接；
**3. 配置与诊断繁琐：**PLC通讯参数配置需依赖专用软件，现场调试时需携带电脑逐一设置，且故障发生时无法快速定位问题，维护效率极低，常出现通讯故障排查耗时数小时的情况；
**4. 多客户端访问受限：**车间需实现多台PC同时采集PLC运行数据，进行车间级集中监控，原有串口通讯仅支持1台设备接入，无法满足集中管控需求；
**5. 改造难度大：**若更换带以太网接口的PLC，需改动原有程序与设备结构，不仅成本高，还会导致生产线长时间停机，影响产能。
三、 解决方案：捷米特JM-ETH-CP以太网转换器应用

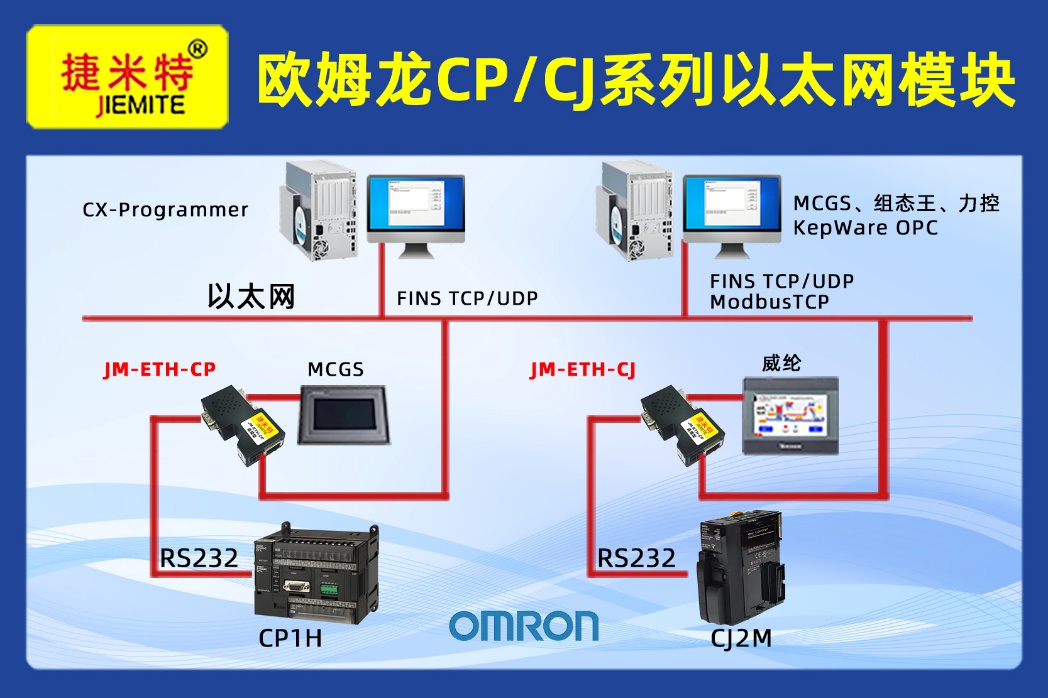

针对上述痛点，结合欧姆龙CP1H PLC的硬件特性，选用捷米特JM-ETH-CP以太网转换器（品牌：捷米特，型号：JM-ETH-CP）作为以太网转换核心设备，无需改动原有PLC程序与设备结构，快速实现通讯升级，具体解决方案如下：

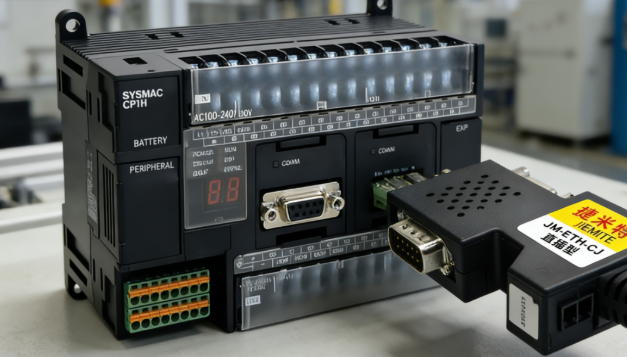

- 解决端口冲突痛点：JM-ETH-CP采用即插即用设计，直接插入欧姆龙CP1H PLC的DB9通讯口，无需更改PLC程序，且不占用PLC原有通讯端口。模块具备双串口设计，提供X2扩展串口，触摸屏可直接连接扩展串口，实现上位机、触摸屏 与PLC的同时通讯，不影响现有设备正常运行，彻底解决端口冲突问题。
**2. 解决协议兼容痛点：**模块支持FINS/UDP、FINS/TCP、ModbusTCP、JMNetTCP等多种通讯协议，完美兼容CX-Programmer、组态王、MCGS、力控、KepWare OPC、WinCC等主流上位软件，可同时接入多类软件。同时内部集成ModbusTCP服务器，支持FC1、FC2、FC3、FC5、FC6、FC15、FC16等常用功能码，能自动映射PLC数据区，无需手动配置，便捷实现与第三方生产管理系统对接。
3. 解决配置诊断繁琐痛点：模块集成Web服务器，默认IP为192.168.1.178，工作人员可通过浏览器直接访问，完成参数设置、运行状态监控、故障诊断，且支持登录密码保护，防止参数误改。同时支持9.6k、19.2k、38.4k、115.2k波特率自动识别，无需手动匹配参数，大幅简化配置流程，故障排查时间缩短80%。
**4. 解决多客户端访问痛点：**模块支持最多10台PC同时采集PLC数据，满足车间级多终端集中监控需求，实现生产数据实时同步，便于管理人员全面掌握生产线运行状态。
**5. 解决改造难度大痛点：**模块无需改动原有设备结构与PLC程序，直接插拔安装，安装耗时不超过30分钟，实现设备快速联网，大幅降低改造成本与停机损失，完美适配设备信息化改造项目需求。
此外，模块支持远程维护与固件升级，配合远程通讯模块，可实现异地PLC程序监控与修改；支持用户通过以太网进行固件更新，免费提供升级固件，降低后期维护成本；同时提供FINS协议和端口映射方式，支持VB、VC、C#等高级语言编程，便于后期定制化系统开发。
四、 使用前后对比
-
通讯效率：使用前，仅1个串口可用，调试与监控无法并行，通讯速率受限；使用后，支持多设备同时通讯，以太网传输速率远超串口**，调试、监控、数据采集**可同步进行，通讯稳定性大幅提升。
-
操作便捷性：使用前，参数配置需专用软件，故障排查繁琐，依赖专业技术人员；使用后，浏览器即可完成配置与诊断，波特率自动识别，普通工作人员即可操作，维护效率显著提升。
-
系统兼容性：使用前，仅支持单一上位软件，无法对接第三方系统；使用后，兼容多类上位软件与多种通讯协议，可快速对接生产管理系统，实现数据互联互通。
-
改造成本：使用前，更换PLC需投入高额成本，且停机时间长；使用后，无需更换设备，安装便捷，改造成本降低70%，几乎不影响生产。
五、 应用效果
捷米特JM-ETH-CP以太网 通讯处理器 应用后，成功解决了欧姆龙CP1H PLC的通讯痛点，实现了设备快速联网与数据集中管控。车间生产连续性显著提升，通讯故障排查时间大幅缩短，生产数据采集效率提升90%，完美满足生产管理系统对数据采集的需求。该方案无需改动原有设备，性价比高，适配各类欧姆龙CP1L/CP1E/CP1H系列PLC，为工业设备信息化改造提供了高效、便捷的解决方案。
