短文标题：影子寄存器：改ARR下个周期才生效，波形不突变
你有没有想过一个问题：定时器正在输出PWM，突然改了ARR（周期），波形会不会断一下或出现毛刺？取决于ARPE位。 STM32的ARR（自动重装载寄存器）有两层：预装载寄存器 （软件读写）和影子寄存器（硬件使用）。影子寄存器在更新事件发生时从预装载寄存器加载新值。

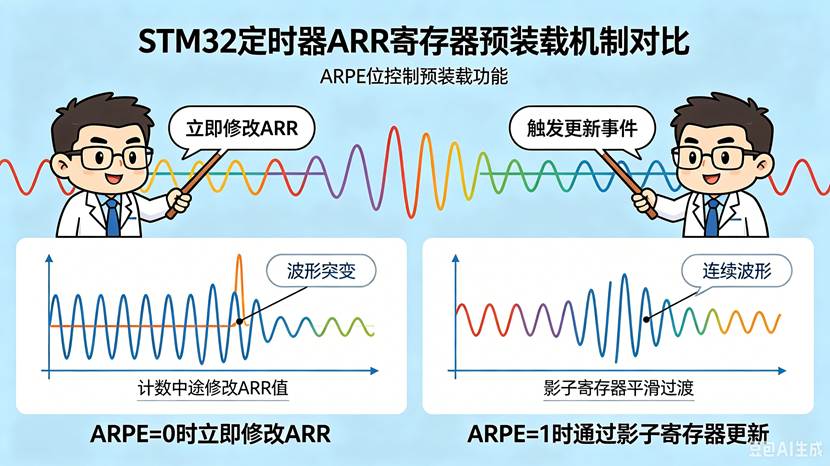

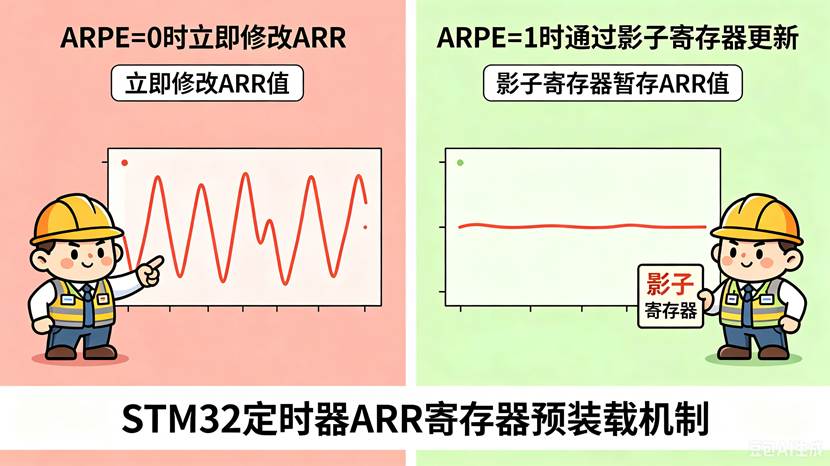

**ARPE=0：立即生效（可能突变），**ARPE=0时，预装载寄存器直通影子寄存器，写ARR立即生效。计数器正在计数，比如当前值=800，ARR从1000改成500：
- 800 > 500，计数器永远达不到ARR
- 一直跑到16位定时器的上限65535才溢出
- 一个周期变得超级长，波形完全乱掉
这称为"周期突变"，可能导致PWM波形畸变、电机抖动。ARPE=1：下个周期生效（平滑过渡），ARPE=1时，预装载寄存器和影子寄存器隔离。修改ARR后，当前周期继续用旧ARR跑，计数到旧ARR值 → 产生更新事件 → 影子寄存器从预装载寄存器加载新ARR → 下个周期用新ARR。
波形连续，无毛刺。更新事件的发生时刻更新事件由硬件在计数器溢出（向上计数：从ARR→0；向下计数：从0→ARR）时自动产生，也可由软件设置UG位强制产生。设置UG位后：
- 影子寄存器立即更新（ARR、PSC、CCR预装载值全部加载）
- 计数器立即归零（如果设置了URS位，不触发更新中断，但仍更新影子寄存器）
重要：ARPE保护的是影子寄存器的更新时机，不是更新事件本身。 即使ARPE=1，软件写UG位仍会强制立即更新。配置方法
TIM2->CR1 |= TIM_CR1_ARPE; // 使能预装载，ARPE=1（默认0）
TIM2->ARR = 2000; // 修改ARR，下个周期生效
电机控制、PWM调光等需要连续波形的场合，必须设ARPE=1。PSC也一样，预分频器（PSC）也有影子寄存器，修改PSC后也是在下一次更新事件时才生效。所有会影响计数频率的寄存器，都有这种"缓冲"设计。
这个故事的启示， ARPE不是"延迟"，是"优雅交接"。让新ARR在更新事件时生效，而不是在周期中间"野蛮插入"。波形平滑，电机不抖，PWM不毛刺。写在最后， 动态改变定时器周期或占空比时，设ARPE=1。不设，可能周期突变；设了，平滑过渡。一个bit，决定波形质量。
（本文灵感源于于振南《新概念ARM32单片机》教程第6.4节"基本定时器原理与动态周期控制"。）
