# Linux运维Day05：Keepalived热备基础，Keepalived+LVS实现负载均衡

前言

在企业级服务部署中，单点故障是业务稳定运行的核心隐患。Keepalived作为基于VRRP协议的高可用工具，可解决服务单点问题；结合LVS（Linux Virtual Server）后，既能实现负载均衡分发流量，又能保障调度器高可用，是Web服务集群的经典部署方案。本文将从Keepalived基础热备、Keepalived+LVS高可用调度器两大核心场景，完整拆解部署原理、配置步骤与验证方法。

一、Keepalived热备基础

1.1 Keepalived概述

核心痛点：调度器/服务节点出现单点故障，导致业务中断。
核心作用：实现高可用集群 ，最初专为LVS设计，用于监控服务器节点状态；后续集成VRRP协议，彻底解决单点故障问题。
Keepalived作用：
- 定义LVS集群，向集群中添加RS（Real Server）
- 对集群成员进行健康检查（监控健康状态）
- 支持VRRP虚拟路由冗余协议，可以进行及时且平滑的故障切换，防止单点故障
核心优势：故障自动检测、自动剔除故障节点、节点恢复后自动加入集群，全程无需人工干预。

VRRP协议：又叫虚拟路由冗余（备份）协议，是热备的关键

1.2 Keepalived运行原理

实时检测集群内所有服务器节点的运行状态；
节点异常/故障时，自动将故障节点从集群中剔除；
故障节点恢复正常后，自动将其重新加入集群；
所有工作自动完成，无需人工干预。基于VRRP协议实现VIP（虚拟IP）浮动，客户端仅访问VIP，无需感知后端节点变化。

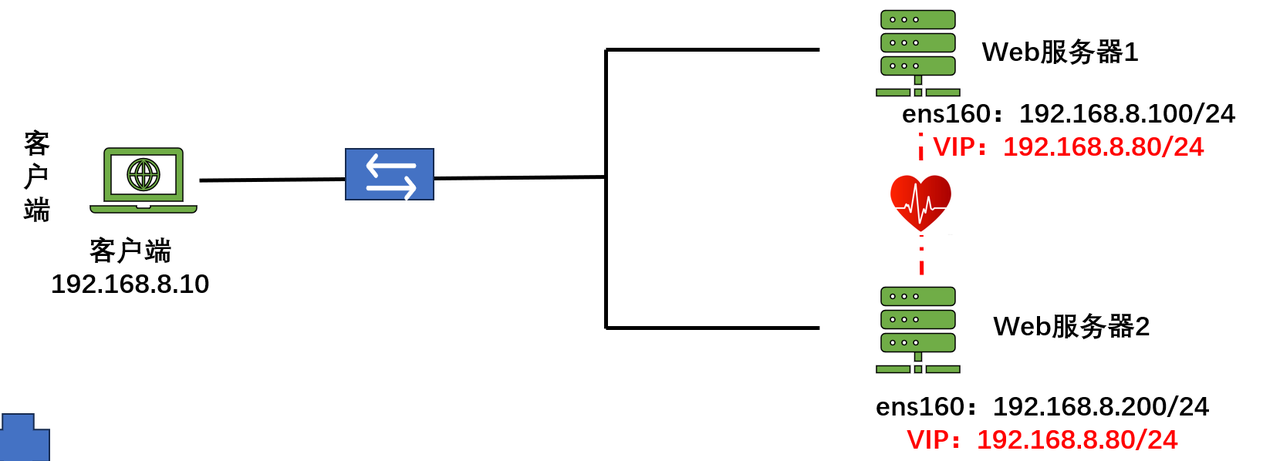

1.3 高可用Web案例部署

客户端访问VIP，VIP会落在优先级高的服务器上

或者说优先级高的称为主服务器，优先级低的称为备用服务器，主服务器故障，自动切换为备用服务器

这里的VIP又称为浮动IP

优先级高的节点，默认会成为 MASTER（主服务器），VIP 会绑定在它的网卡上，客户端访问 VIP 时，流量会被路由到这台主服务器。

优先级低的节点，默认是 BACKUP（备用服务器）。

两台节点本地都配置同一 VIP，凭借优先级区分主备，不会出现 IP 冲突。

当主服务器故障（或业务检测失败），备用服务器会自动升级为新的主服务器，VIP 会 "漂移" 到备用服务器上，客户端访问无感知。

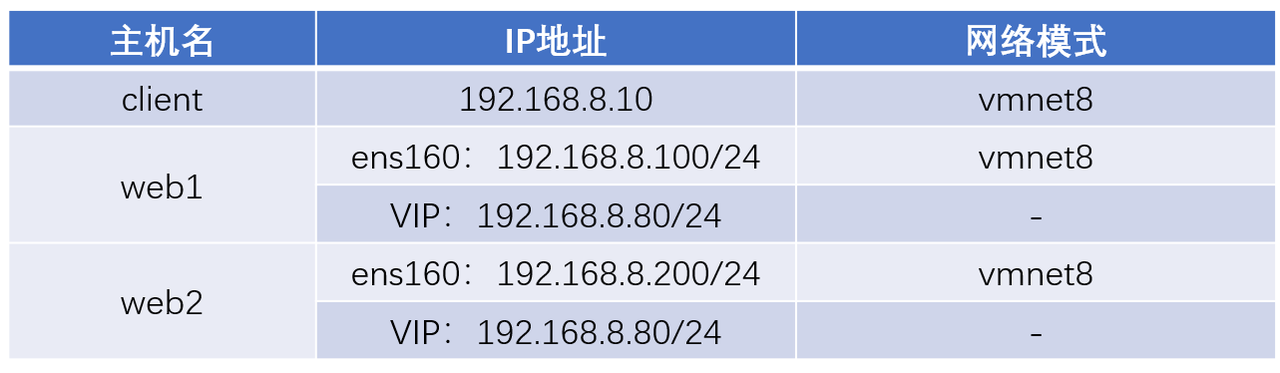

1.3.1 实验环境

使用template模板机下方4台虚拟机
配置IP地址，使用WindTerm远程连接虚拟机

1.3.2 部署Web服务（web1+web2）

web1部署httpd

web1主机安装httpd，配置默认首页内容为web1

bash 复制代码

[root@web1 ~]# dnf -y install httpd                    #安装httpd
[root@web1 ~]# echo  web1 >  /var/www/html/index.html  #编写首页文件
[root@web1 ~]# systemctl  enable  httpd  --now         #启动服务并将服务设置开机自启
[root@web1 ~]# ss -nutlp | grep :80                    #查看端口

web2部署httpd

bash 复制代码

# 安装httpd服务
[root@web2 ~]# dnf -y install httpd
# 配置默认首页，标识web2
[root@web2 ~]# echo web2 > /var/www/html/index.html
# 启动服务并设置开机自启
[root@web2 ~]# systemctl enable httpd --now
# 验证80端口监听
[root@web2 ~]# ss -nutlp | grep :80

1.3.3 web1部署Keepalived（主节点）

web1主机安装keepalived，配置VIP
keepalived主配置文件：/etc/keepalived/keepalived.conf

安装并备份配置

bash 复制代码

# 安装keepalived
[root@web1 ~]# dnf -y install keepalived
# 备份默认配置文件
[root@web1 ~]# cp /etc/keepalived/keepalived.conf /opt/

配置Keepalived（主节点MASTER）

bash 复制代码

[root@web1 ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {                         #当发生故障切换的时候，给谁发送邮件
     lisi@test.com                               #收件人邮箱，写自己的邮箱就可以了
   }
   notification_email_from root@localhost       #设置发件人的邮箱
   smtp_server 192.168.8.100                    #邮件服务器地址
   smtp_connect_timeout 30                      #邮件的连接超时时间，单位为秒
   router_id LVS_1                              #定义路由ID，相当于机器名，每个机器的ID必须不一样
   vrrp_skip_check_adv_addr						#跳过检查IP地址
   vrrp_strict                                  #严格遵循VRRP协议
   vrrp_garp_interval 0                         #当设备故障，用来通知交换机，"我故障了"，0标识最快速度发送
   vrrp_gna_interval 0                          #邻居（即备用主机）通告间隔
}

vrrp_instance VI_1 {                            #定义一个高可用的实例，名字叫做VI_1
    state MASTER                                #状态，此主机扮演的角色为MASTER（主服务器）
    interface ens160                            #绑定在ens160网卡（VIP在这个网卡上飘）
    virtual_router_id 51                        #虚拟路由ID（集群ID），相当于组号。数字随意，但是主备服务器必须一样
    priority 100                                #优先级，数字越大越优先成为主，备用服务器必须小于主服务器的数字
    advert_int 1                                #心跳检测的间隔，1秒钟进行一次存活检测
    authentication {                            #集群认证（防止乱入节点）
        auth_type PASS                          #认证方式，密码认证
        auth_pass 1111                          #密码为1111（主备必须一致）
    }
    virtual_ipaddress {                         #虚拟IP（VIP，也叫浮动ip）
        192.168.8.80                            #VIP地址
    }
}

红色部分是需要我们修改的内容

启动服务并验证VIP

bash 复制代码

# 启动keepalived并设置开机自启
[root@web1 ~]# systemctl enable keepalived --now
# 查看网卡，确认VIP已绑定
[root@web1 ~]# ip a s ens160

可以看到多了一个 8.80/32的浮动ip

（细节补充：虽然两台web服务器是几乎一样的配置，但是主服务器存在时，副服务器上使用ip a s命令是无法看到配置的VIP的）

1.3.4 web2部署Keepalived（备节点）

安装并备份配置

bash 复制代码

# 安装keepalived
[root@web2 ~]# dnf -y install keepalived
# 备份默认配置文件
[root@web2 ~]# cp /etc/keepalived/keepalived.conf /opt/

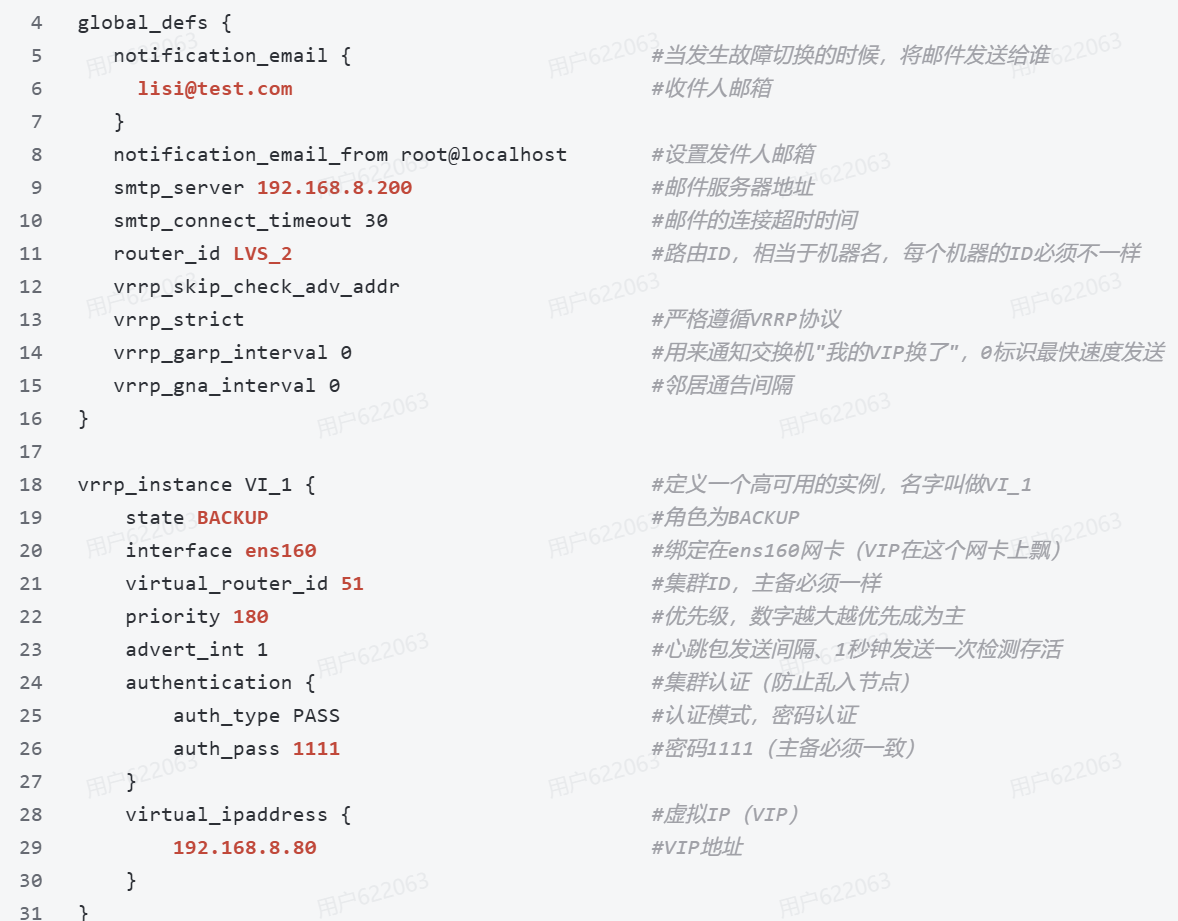

配置Keepalived（备节点BACKUP）

bash 复制代码

[root@web2 ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     lisi@test.com
   }
   notification_email_from root@localhost
   smtp_server 192.168.8.200
   smtp_connect_timeout 30
   router_id LVS_2                              # 路由ID（与主节点不同）
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state BACKUP                                 # 角色：备节点
    interface ens160
    virtual_router_id 51
    priority 80                                 # 优先级（低于主节点，备机默认不抢VIP）
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.8.80
    }
}

启动服务并验证(主节点)

bash 复制代码

# 启动keepalived并设置开机自启
[root@web2 ~]# systemctl enable keepalived --now
# 查看网卡，此时备节点无VIP（主节点正常）
[root@web2 ~]# ip a s ens160

1.3.5 客户端验证高可用

正常访问（主节点提供服务）

bash 复制代码

# 客户端访问VIP，返回web1内容
[root@client ~]# curl 192.168.8.80
web1

模拟主节点故障，验证VIP浮动

bash 复制代码

# 停止web1的keepalived，模拟故障
[root@web1 ~]# systemctl stop keepalived
# 查看web2网卡，VIP已自动浮动到备节点
[root@web2 ~]# ip a s ens160
# 客户端再次访问，返回web2内容，业务无中断
[root@client ~]# curl 192.168.8.80
web2

二、Keepalived+LVS高可用负载均衡

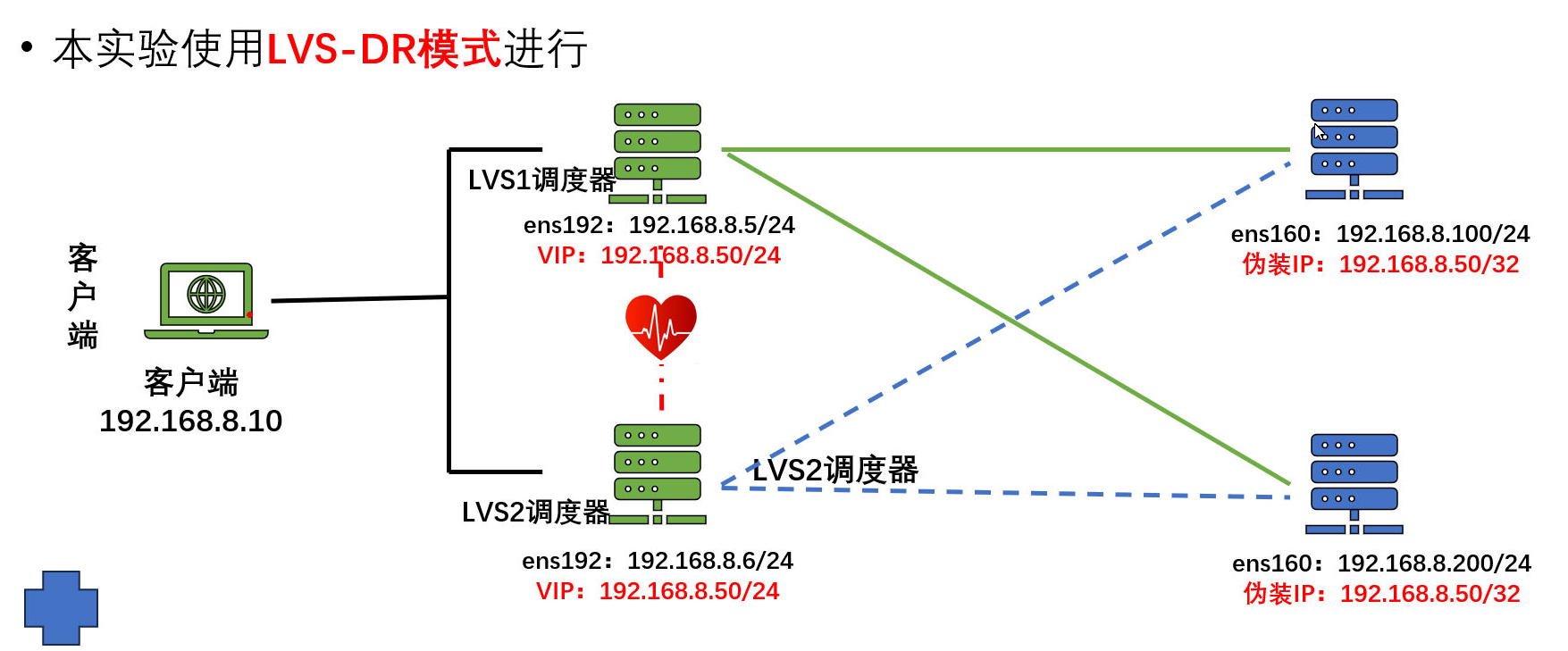

实验拓扑图：

VIP直接配置在网卡ens192上

2.1 架构概述

核心痛点：LVS调度器单点故障，导致整个负载均衡集群瘫痪。
架构方案：主备LVS调度器+Keepalived高可用+LVS-DR模式+Real Server
核心逻辑：
1. 主备调度器共享VIP，Keepalived实现VIP浮动；
2. LVS负责将客户端流量分发到后端Real Server；
3. LVS-DR模式：直接路由模式，Real Server直接响应客户端，调度器仅转发请求；
4. Real Server配置伪装VIP（lo网卡），并修改内核参数抑制ARP响应，避免IP冲突。

实验目的简述：在调度器（LVS）上配置Keepalived高可用，防止单点故障

2.2 实验环境

客户端：client（192.168.8.10/24）
LVS调度器：lvs1（192.168.8.5/24，主）、lvs2（192.168.8.6/24，备）
共享VIP：192.168.8.50/24
Real Server：web1（192.168.8.100/24）、web2（192.168.8.200/24）
Real Server伪装VIP：192.168.8.50/32（lo网卡）
网络模式：vmnet8（同网段互通）

2.3 环境清理（复用Web节点）

停止keepalived服务

bash 复制代码

# web1停止keepalived，清理旧VIP
[root@web1 ~]# systemctl stop keepalived
[root@web1 ~]# ip a s

# web2停止keepalived，清理旧VIP
[root@web2 ~]# systemctl stop keepalived
[root@web2 ~]# ip a s

2.4 主调度器lvs1配置

lvs1主机安装keepalived
keepalived主配置文件：/etc/keepalived/keepalived.conf

2.4.1 安装依赖

bash 复制代码

# 安装keepalived和ipvsadm（LVS管理工具）
[root@lvs1 ~]# dnf -y install keepalived ipvsadm
# 备份配置文件
[root@lvs1 ~]# cp /etc/keepalived/keepalived.conf /opt/

2.4.2 配置Keepalived+LVS

bash 复制代码

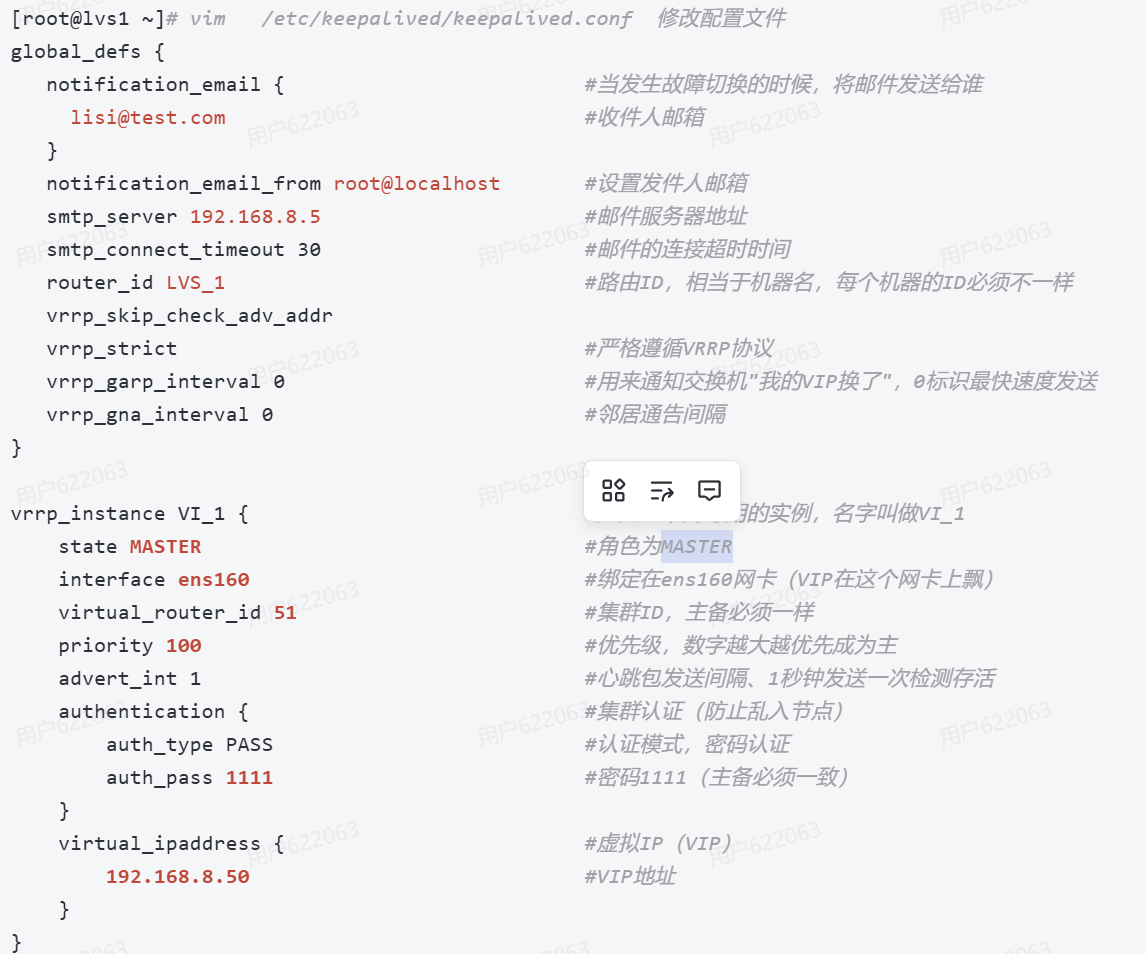

[root@lvs1 ~]# vim   /etc/keepalived/keepalived.conf  修改配置文件
global_defs {
   notification_email {                         #当发生故障切换的时候，将邮件发送给谁
     lisi@test.com                              #收件人邮箱
   }
   notification_email_from root@localhost       #设置发件人邮箱
   smtp_server 192.168.8.5                      #邮件服务器地址
   smtp_connect_timeout 30                      #邮件的连接超时时间
   router_id LVS_1                              #路由ID，相当于机器名，每个机器的ID必须不一样
   vrrp_skip_check_adv_addr
   vrrp_strict                                  #严格遵循VRRP协议
   vrrp_garp_interval 0                         #用来通知交换机"我的VIP换了"，0标识最快速度发送
   vrrp_gna_interval 0                          #邻居通告间隔
}

vrrp_instance VI_1 {                            #定义一个高可用的实例，名字叫做VI_1
    state MASTER                                #角色为MASTER
    interface ens160                            #绑定在ens160网卡（VIP在这个网卡上飘）
    virtual_router_id 51                        #集群ID，主备必须一样
    priority 100                                #优先级，数字越大越优先成为主
    advert_int 1                                #心跳包发送间隔、1秒钟发送一次检测存活
    authentication {                            #集群认证（防止乱入节点）
        auth_type PASS                          #认证模式，密码认证
        auth_pass 1111                          #密码1111（主备必须一致）
    }
    virtual_ipaddress {                         #虚拟IP（VIP）
        192.168.8.50                            #VIP地址
    }
}

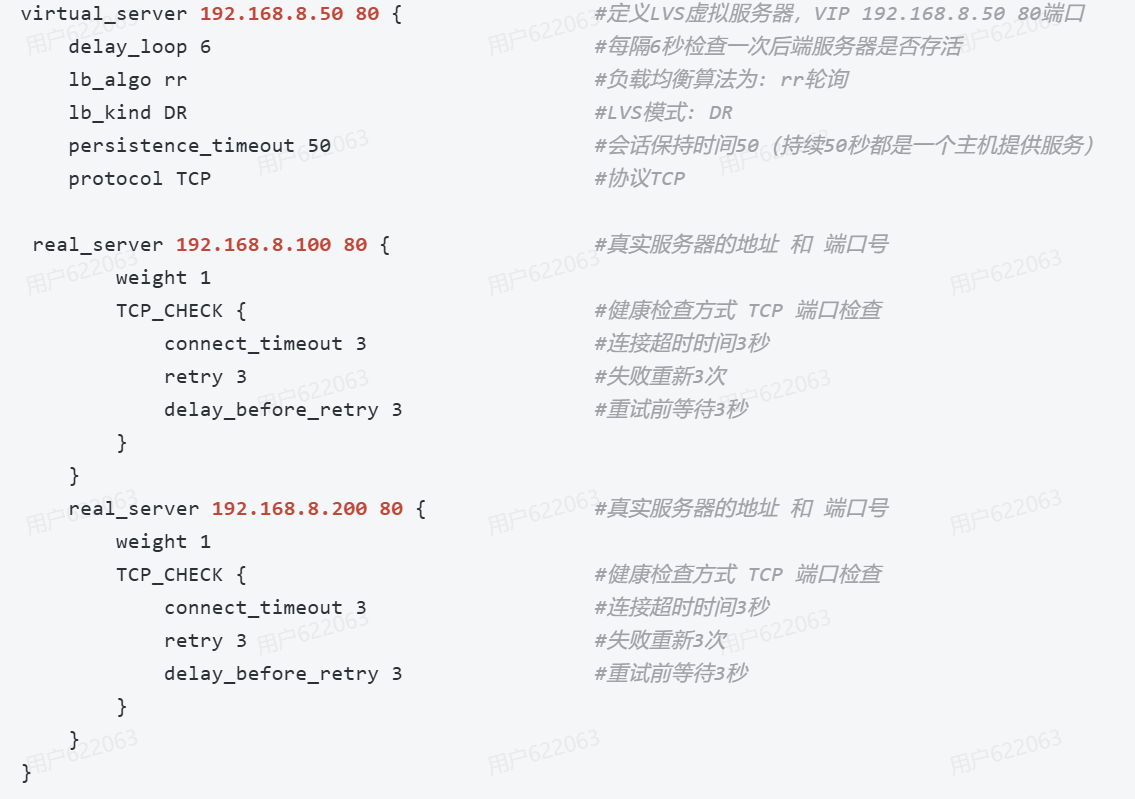

virtual_server 192.168.8.50 80 {                #定义LVS虚拟服务器，VIP 192.168.8.50 80端口
    delay_loop 6                                #每隔6秒检查一次后端服务器是否存活
    lb_algo rr                                  #负载均衡算法为: rr轮询
    lb_kind DR                                  #LVS模式: DR
    persistence_timeout 50                      #会话保持时间50（持续50秒都是一个主机提供服务）
    protocol TCP                                #协议TCP

 real_server 192.168.8.100 80 {                 #真实服务器的地址 和 端口号
        weight 1
        TCP_CHECK {                             #健康检查方式 TCP 端口检查
            connect_timeout 3                   #连接超时时间为3秒
            retry 3                             #失败后再重新尝试3次
            delay_before_retry 3                #每次重试前等待3秒
        }
    }
    real_server 192.168.8.200 80 {              #真实服务器的地址 和 端口号
        weight 1
        TCP_CHECK {                             #健康检查方式 TCP 端口检查
            connect_timeout 3                   #连接超时时间3秒
            retry 3                             #失败重新3次
            delay_before_retry 3                #重试前等待3秒
        }
    }
}

截图中红色部分即需要修改的内容：

注意该配置： persistence_timeout 50 #会话保持时间50（持续50秒都是一个主机提供服务），测试的时候可以适当调整该参数

2.4.3 启动服务并验证

bash 复制代码

[root@lvs1 ~]# dnf -y install ipvsadm          #安装ipvsadm，查看集群
[root@lvs1 ~]# systemctl start keepalived      #重启服务
[root@lvs1 ~]# ip a s ens160                   #查看网卡已经有了 浮动IP（VIP）
[root@lvs1 ~]# ipvsadm -Ln                     #查看集群状态

注意，这里安装ipvsadm 仅仅是为了可以使用-Ln命令查看集群

2.5 备调度器lvs2配置

2.5.1 安装依赖并同步配置

lvs2主机安装keepalived
keepalived主配置文件：/etc/keepalived/keepalived.conf
lvs2主机直接从lvs1主机下载keepalived.conf，再做个性化修改即可

bash 复制代码

# 安装keepalived和ipvsadm
[root@lvs2 ~]# dnf -y install keepalived ipvsadm
# 备份配置文件
[root@lvs2 ~]# cp /etc/keepalived/keepalived.conf /opt/
# 从主调度器同步配置文件
[root@lvs2 ~]# scp root@192.168.8.5:/etc/keepalived/keepalived.conf /etc/keepalived/

2.5.2 修改备节点配置

lvs2修改keepalived.conf配置文件

bash 复制代码

[root@lvs2 ~]# vim /etc/keepalived/keepalived.conf
# 修改3处核心配置
router_id LVS_2                              # 路由ID（唯一）
state BACKUP                                 # 角色：备节点
priority 80                                  # 优先级（低于主节点）

2.5.3 启动服务并验证

bash 复制代码

# 启动keepalived
[root@lvs2 ~]# systemctl start keepalived
# 查看LVS集群规则
[root@lvs2 ~]# ipvsadm -Ln

2.6 Real Server（web1+web2）配置

2.6.1 配置lo网卡伪装VIP（web1）

web1安装network服务，配置伪装IP，配置在lo网卡的虚拟接口上
伪装IP配在本地回环 lo 网卡，可通过内核参数禁止 lo 上 VIP 发送 ARP 应答，只让调度器响应 ARP
（配置完伪装IP之后不可以立刻重启网络服务，必须配置完核参数抑制ARP响应之后再重启）

bash 复制代码

# 安装network服务（用于配置lo虚拟网卡）
[root@web1 ~]# dnf -y install network-scripts
# 进入网卡配置目录
[root@web1 ~]# cd /etc/sysconfig/network-scripts/
# 复制lo网卡配置，创建虚拟接口lo:0
[root@web1 network-scripts]# cp ifcfg-lo ifcfg-lo:0
# 编辑lo:0配置
[root@web1 network-scripts]# vim ifcfg-lo:0
DEVICE=lo:0									 #设备名称
IPADDR=192.168.8.50                          # 伪装VIP（与调度器VIP一致）
NETMASK=255.255.255.255                      # 32位掩码，仅本机生效
ONBOOT=yes									 #开机自动启动此配置
BOOTPROTO=static							 #配置方式为静态手动配置

2.6.2 内核参数抑制ARP响应（web1）

web1防止地址冲突，修改内核参数，禁止对外广播自己是192.168.4.50

bash 复制代码

# 编辑内核参数配置文件
[root@web1 ~]# vim /etc/sysctl.conf
# 添加以下4行，抑制lo网卡VIP的ARP响应
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
#当有arp广播问谁是192.168.4.15时，本机忽略该ARP广播，不做任何回应
#本机不要向外宣告自己的lo回环地址是192.168.4.50

# 生效内核参数
[root@web1 ~]# sysctl -p
# 重启网络服务
[root@web1 ~]# systemctl restart network
# 验证lo网卡VIP配置
[root@web1 ~]# ip a s
#查看ip地址，lo网卡上边已经有了4.50的伪装IP

2.6.3 web2重复上述配置

bash 复制代码

# 安装network服务
[root@web2 ~]# dnf -y install network-scripts
# 复制lo配置
[root@web2 ~]# cd /etc/sysconfig/network-scripts/
[root@web2 network-scripts]# cp ifcfg-lo ifcfg-lo:0
# 配置lo:0
[root@web2 network-scripts]# vim ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.8.50
NETMASK=255.255.255.255
ONBOOT=yes
BOOTPROTO=static

# 配置内核参数
[root@web2 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2

# 生效并验证
[root@web2 ~]# sysctl -p
[root@web2 ~]# systemctl restart network
[root@web2 ~]# ip a s

2.7 客户端验证负载均衡与高可用

2.7.1 正常访问（会话保持50秒）

client主机访问VIP：http://192.168.8.50，50秒内由同一个服务器提供服务
因为keepalived中有persistence_timeout 50配置

bash 复制代码

# 客户端访问VIP，50秒内固定访问同一节点
[root@client~]# curl 192.168.8.50
web1
[root@client~]# curl 192.168.8.50
web1

2.7.2 关闭会话保持，验证轮询

bash 复制代码

# lvs1注释会话保持配置
[root@lvs1 ~]# sed -i '/persistence/s/^./#/' /etc/keepalived/keepalived.conf
#直接注释掉会话保持项
[root@lvs1 ~]# systemctl restart keepalived

# lvs2同步修改
[root@lvs2 ~]# sed -i '/persistence/s/^./#/' /etc/keepalived/keepalived.conf
[root@lvs2 ~]# systemctl restart keepalived

# 客户端访问，实现轮询
[root@client~]# curl 192.168.8.50
web1
[root@client~]# curl 192.168.8.50
web2

2.7.3 模拟调度器故障，验证VIP浮动（健康检查）

模拟lvs1宕机，关闭keepalived服务
此刻VIP会自动浮动至lvs2主机，客户端不影响问访问

bash 复制代码

# 停止主调度器lvs1的keepalived
[root@lvs1 ~]# systemctl stop keepalived
# 备调度器lvs2自动绑定VIP
[root@lvs2 ~]# ip a s ens160
# 客户端正常访问，业务无中断
[root@client~]# curl 192.168.8.50
web1

2.7.4 模拟后端节点故障，自动剔除/加入

模拟web1宕机，关闭httpd服务
此刻LVS会自动将其移除集群，再次启动会将此主机再次加入集群（全程自动）
需要注意，重启服务之后再次加入集群并不是实时的，有等待时间（可手动更改）

bash 复制代码

# 停止web1的httpd服务，模拟故障
[root@web1 ~]# systemctl stop httpd
# 调度器自动剔除故障节点
[root@lvs2 ~]# ipvsadm -Ln
# 客户端仅访问web2
[root@client~]# curl 192.168.8.50
web2

# 恢复web1服务
[root@web1 ~]# systemctl start httpd
# 调度器自动重新加入节点
[root@lvs2 ~]# ipvsadm -Ln
# 客户端恢复轮询
[root@client~]# curl 192.168.8.50
web1

当前架构优化思路：可以使用dns分离解析让两台调度器同时工作，不至于让一台主机一直工作到挂掉

目前架构的缺点：仅能处理静态页面（配置动静分离）；无备份（crond周期备份数据；网站部署在额外主机，使用nfs挂载在web主机上）。

三、核心总结

Keepalived核心 ：基于VRRP协议实现VIP浮动，解决单点故障；主备节点virtual_router_id、认证密码必须一致 ，router_id、优先级必须不同。
LVS-DR模式核心 ：Real Server在lo网卡配置伪装VIP（32位掩码），通过内核参数抑制ARP响应，避免IP冲突；调度器仅转发请求，Real Server直接响应客户端，性能更高。
高可用+负载均衡核心 ：
- Keepalived保障调度器无单点；
- LVS实现流量分发与后端节点健康检查；
- 全程故障自动切换、节点自动上下线，无需人工干预，适合企业级Web服务高并发、高可用场景。
