ELF
ELF (Executable and Linkable Format，可执行可链接格式) 是 Linux‑Unix 体系规定的一种二进制文件规范
静态库，可执行程序，.o文件都是ELF格式的
ELF 的作用
① 编译阶段
.c → 编译器输出 ELF 格式 .o 目标文件，保存代码、变量、符号
② 链接阶段
ld 链接器读取多个 ELF 目标文件
-
合并同名 section
-
解析函数符号、修补重定位地址
-
打包生成 Segment 内存段
-
产出最终 ELF 可执行文件
如果没有 ELF 标准，链接器不知道哪里是代码、哪里是变量
③ 程序加载（execve）
Linux 内核解析 ELF 程序头表 依照 Segment 信息，为进程分配虚拟内存、映射代码和数据，搭建独立虚拟地址空间

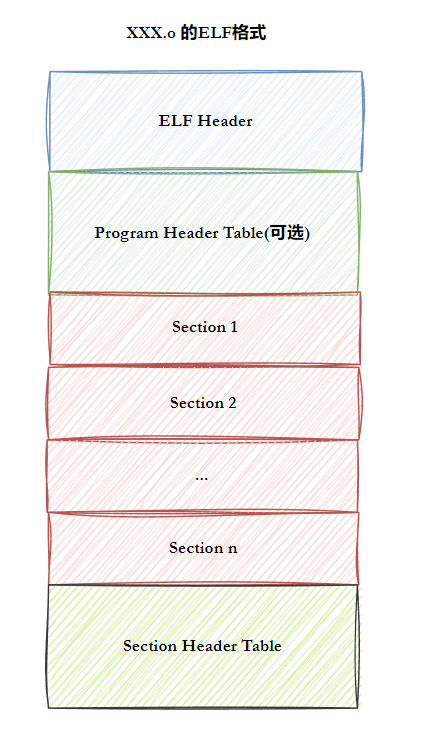

节（Section ）：ELF文件中的基本组成单位，包含了特定类型的数据。ELF文件的各种信息和数据都存储在不同的节中，如代码节存储了可执行代码，数据节存储了全局变量和静态数据等。
最常见的节：
-
代码节（.text）：用于保存机器指令，是程序的主要执行部分（代码）。
-
数据节（.data）：保存已初始化的全局变量和局部静态变量。
链接器是按照节 (section) 名称、属性归类合并

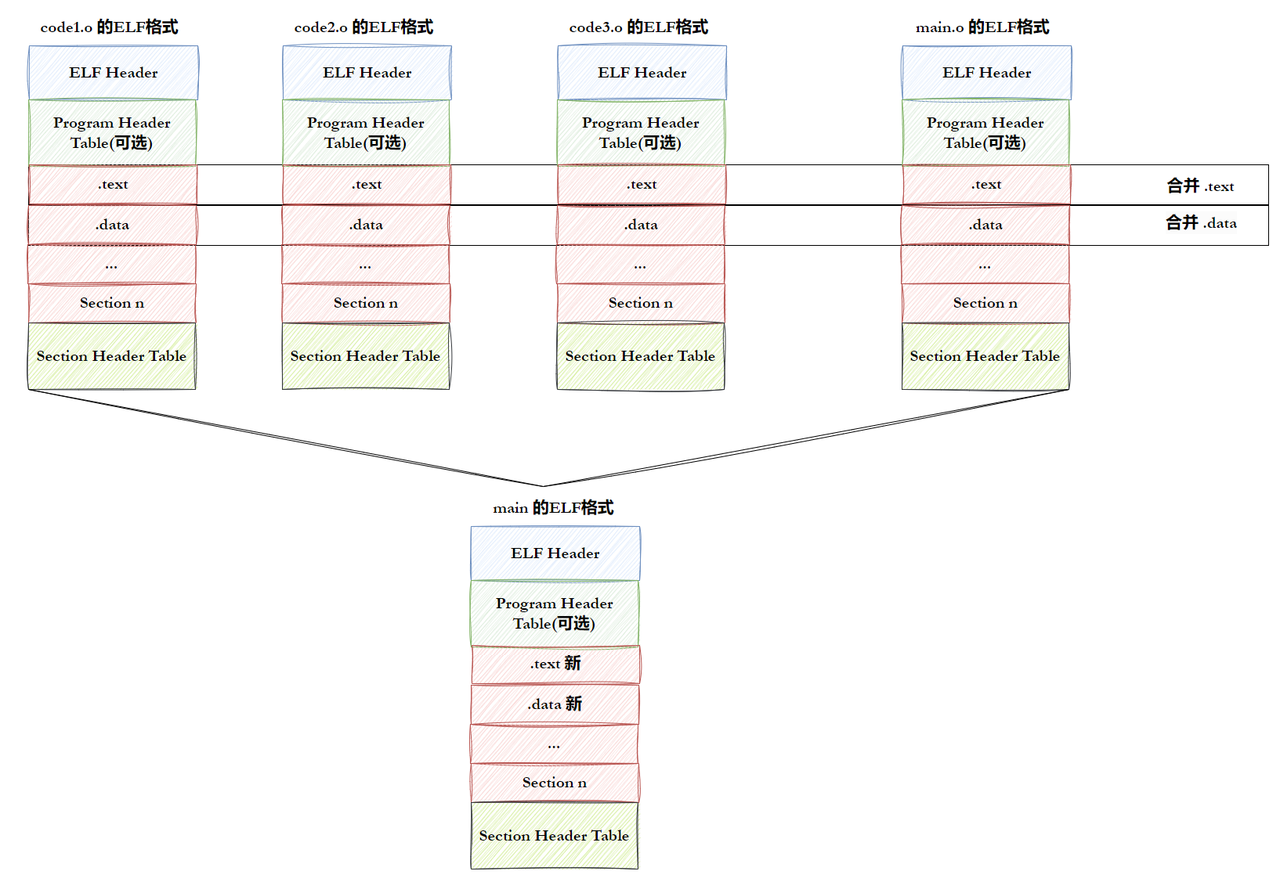

ELF形成可执行
-
step-1：将多份C/C++源代码，翻译成为目标.o⽂件 + 动静态库(ELF)
-
step-2：将多份.o⽂件section进行合并，形成可执行
ELF文件的加载
-
⼀个ELF会有多种不同的Section，在加载到内存的时候，也会进行Section合并，形成segment
-
合并原则：相同属性，比如：可读，可写，可执行，需要加载时申请空间等
-
这样，即便是不同的Section，在加载到内存中，可能会以segment的形式，加载到⼀起
-
很显然，这个合并工作也已经在形成 ELF 的时候，合并方式已经确定了，具体合并原则被记录在了ELF的程序头表(Program header table) 中 ------> 用于ELF加载
区分两个概念
-
Section（节）：属于编译‑链接阶段，按名字、属性归类合并
-
Segment（段）：链接后期，链接器把多个属性相近的节打包成一个内存段，给到操作系统用来内存映射（如纯代码和只读的数据区）
为什么要将section合并成为segment
-
Section合并的主要原因是为了减少**⻚⾯** 碎**⽚** ，提⾼内存使⽤效率。如果不进**⾏** 合并， 假设**⻚⾯⼤⼩** 为4096字节（内存块基本**⼤⼩** 内存页4KB，加载，管理的基本单位），如果.text部分 为4097字节，.init部分为512字节，那么它们将占**⽤** 3个**⻚⾯** ，**⽽**合并后，它们只需2个页面
-
此外，操作系统在加载程序时，会将具有相同属性的section合并成⼀个⼤的 segment，这样就可以实现不同的访问权限，从**⽽**优化内存管理和权限访问控制（与页表有关）

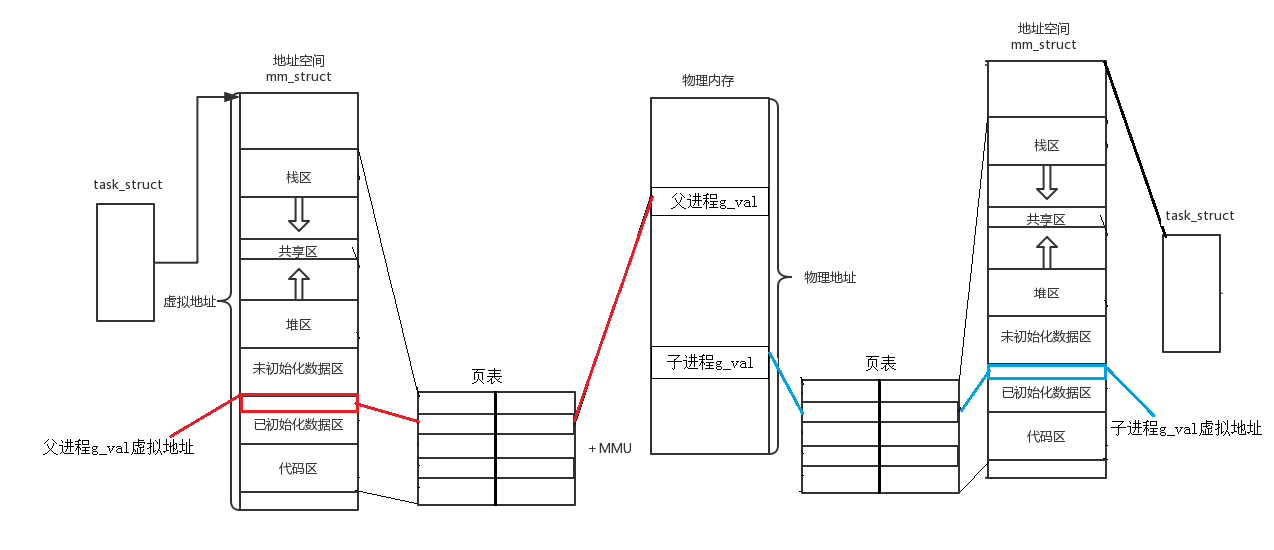

先拆解这张图 + 厘清核心原理
1、页表 就是 虚拟地址 → 物理内存 地址 的映射桥梁
MMU硬件查询当前进程的页表，把虚拟地址转换成物理地址，访问真正的物理内存。
2、解读图里 fork() 创建子进程全过程（写时拷贝COW）
- 父进程拥有一套独立
mm_struct(进程地址空间)+ 专属页表
父进程全局变量 g_val 的虚拟地址，通过父进程页表，映射到一块物理内存。
-
调用
fork()生成子进程此时父子两个进程的虚拟地址，指向同一块物理内存
-
子进程新建自己的
task_struct、全新的mm_struct -
子进程页表最开始直接复制父进程的页表项
-
并且内核会把这块物理页设置成 只读权限（COW写时拷贝）
-
3、发生修改的时候才拷贝物理页面
-
父进程 / 子进程任意一方准备写入
g_val -
MMU检查页表权限：页面只读 → 触发缺页中断
-
操作系统内核：复制一份全新的物理内存副本
-
修改触发写入的那一方的页表，映射到新物理页；另一方依旧指向旧页面
这就是图上红蓝两条线：写入之后父子g‑val虚拟地址相同、映射两块独立物理内存
4、关键知识点，帮你打通和刚刚权限控制的联系
- 每一个进程都有独立一套页表
两个进程可以拥有一模一样的虚拟地址，但是页表映射到不一样的物理页。
-
页表项PTE同时干两件事
-
保存虚拟→物理地址映射
-
存放页面读写、执行、用户态权限位（就是你刚刚问的访问控制）
-
-
fork写时拷贝就是修改页表权限实现的
初始共享页面标记只读；一旦写操作触发异常，再复制物理页、重置页表映射
总结
虚拟地址只是进程内部的编号；
真正去哪里找物理内存，全部由当前进程的页表说了算；
fork不会立刻复制庞大的物理内存，只复制页表，依靠页表权限拦截写入、延迟拷贝。
5、区分几个结构体
-
task_struct：PCB进程控制块，进程本体 -
mm_struct：描述整个进程虚拟地址空间（代码段、data、bss、堆、栈） -
页表：属于mm_struct下属，负责虚拟地址→物理地址映射、权限管控
如果你需要，我可以给你梳理一遍fork‑写时拷贝完整时序流程。
第一步：连接器合并 Section（节）
code1.o(.text) + code2.o(.text) + main.o(.text) → 拼接 = 全新唯一 .text‑Section
这一步只是把所有目标文件同名的代码节拼合成单独一块 .text 节 现在仅仅只是一个 Section
第二步：打包成 Segment（程序段）
链接器后续做打包： 权限：可读、可执行 (r‑x)
Segment(r-x) ├─ 合并之后的 .text（机器指令） └─ .rodata（只读字符串常量）
结论
-
多个 .o 的 .text 合并 → 得到 1 个 .text 节 (Section)
-
之后链接器把权限相同的多个 Section 打包进同一个 Segment
- 所以一个 Segment 里面可以装：
.text+.rodata
- 所以一个 Segment 里面可以装：
-
关系：
多个旧Section(各个o文件的.text) →合并→1个新的.text Section →和别的同权限Section打包→归属到一个Segment
内核创建虚拟地址空间完整流程
步骤 1：创建进程，生成进程 PCB (task_struct)
Linux 创建新进程，生成 task_struct，里面存放该进程专属的虚拟内存结构体 mm_struct，代表这个进程独立完整的虚拟地址空间。 此时地址空间是空的，没有任何代码、数据内存映射。
步骤 2：内核读取磁盘上 ELF 可执行文件，解析 Program Header（只读取程序段表，忽略 section 节头表）
内核循环遍历每一条 Program‑Header：
-
判断类型是不是
PT_LOAD（需要加载进内存的段） -
获取参数：
-
p_vaddr：该段起始虚拟地址
-
p_filesz：磁盘文件长度
-
p_memsz：内存占用总大小
-
p_flags：内存权限 可读、可写、可执行
-
-
内核调用内存映射函数，在当前进程 mm_struct 虚拟地址空间里面，申请对应大小的内存区间
步骤 3：分段映射
-
对于代码段 (.text、.rodata)： 把磁盘 ELF 对应位置的数据，拷贝到 p_vaddr 起始的虚拟内存，设置权限 r‑x
-
对于 .data： 拷贝磁盘初始化数据到虚拟内存
-

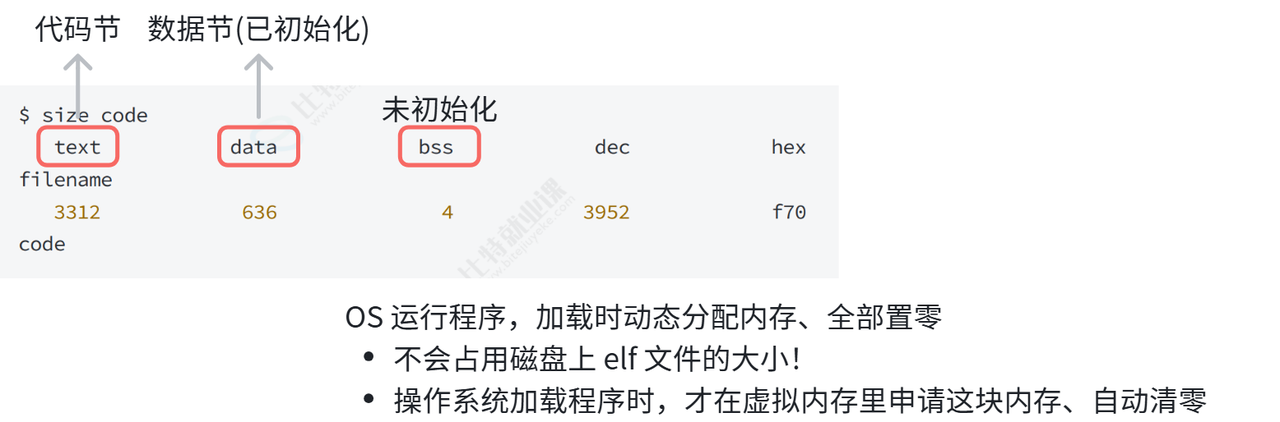

对于 .bss： 磁盘文件没有存储内容，内核直接把 p_vaddr + filesz 往后剩下的
memsz‑filesz内存清零，作为未初始化全局变量空间
步骤 4：mm_struct 结构体维护全部内存区域
mm_struct 内部存放链表 vm_area_struct，每一个结点对应一段虚拟内存区间，记录起始地址、结束地址、读写执行权限。 至此进程的代码段、数据段、堆、栈等全部虚拟内存区域初始化完毕。
3、内核怎么知道各个段分配多大？
-
大小不是操作系统计算出来的，是静态链接器 ld 在编译链接阶段提前计算好，写进 ELF Program Header 的 p_memsz 字段
-
操作系统只是读取该字段，向进程虚拟地址空间申请对应尺寸内存
4、Section 和 Segment 在加载阶段的地位区别
-
Section (.text/.data)：仅供编译器、链接器、gdb 调试使用；程序加载阶段内核完全看不见、也不关心节
-
Segment (Program Header)：专门给操作系统加载器使用，是内核唯一的参考依据
ELF 的作用，分阶段说明
① 编译阶段
.c → 编译器输出 ELF 格式 .o 目标文件，保存代码、变量、符号
② 链接阶段
ld 链接器读取多个 ELF 目标文件
-
合并同名 section
-
解析函数符号、修补重定位地址
-
打包生成 Segment 内存段
-
产出最终 ELF 可执行文件
如果没有 ELF 标准，链接器不知道哪里是代码、哪里是变量
③ 程序加载（execve）
Linux 内核解析 ELF 程序头表 依照 Segment 信息，为进程分配虚拟内存、映射代码和数据，搭建独立虚拟地址空间
④ 调试
gdb 读取 ELF 的节头表、符号表、调试节，可以查到函数名、变量名、行号，进行断点调试
⑤ 动态链接
ELF 格式规定动态段结构，可以运行时加载 .so 动态库、绑定函数地址
流程回顾
C 源码 → ELF‑o 目标文件 → ld 合并 section、打包 Segment → ELF 可执行文件 → 内核读取 Segment 搭建虚拟内存 → 运行
Symbol Table（保存偏移量）

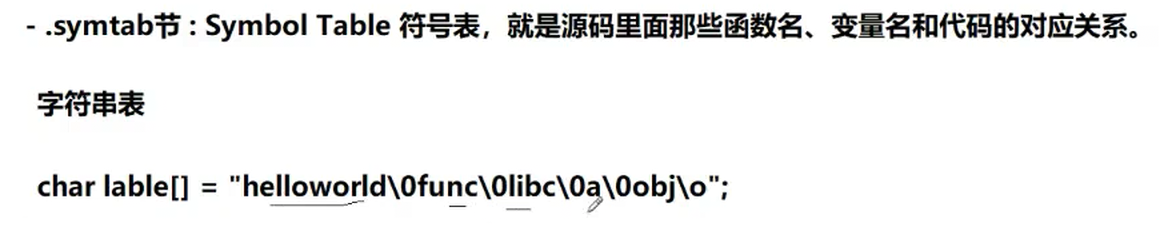

1、先搞懂 .symtab（符号表）和 .strtab（字符串表）的存储结构
.strtab字符串表：就是一大块字符数组，存放所有符号名字符串
"helloworld\0func\0libc\0a\0obj\0"
\0 当作每个名字的分隔符
-
"helloworld" 起始下标偏移 = 0
-
"func" 起始下标偏移 = 11
-
"libc" 起始下标偏移 = 16
.symtab符号表里每一条条目，不会存储完整的函数 / 变量名字符串。只保存一个整型数字：字符串在 strtab 里面的偏移下标，再附带符号类型、段偏移地址。
举个例子：函数
func符号表项：名字偏移 = 11，该函数在.text 代码段的偏移地址
2、符号名字只给编译器、链接器使用，程序运行根本不需要名字
① 编译‑链接阶段必须依靠符号名
当代码写 func();
-
编译器不知道 func 的地址，只能记住符号名称 "func"
-
链接器检索
.symtab，顺着偏移去 strtab 读出字符串func，找到该函数的内存偏移，把函数调用填充成对应的跳转地址
② 链接完成、生成 ELF 可执行文件以后
所有函数调用、全局变量访问全部已经换算成段内偏移 / 虚拟内存地址。 CPU 运行程序只需要跳转至对应地址，完全不需要知道这个地址叫什么名字（func、libc 只是人类识别用的字符串）。
举个大白话例子：
-
链接前：我要去找名叫 "func" 的房子
-
链接结束：我直接记住地址 0x400520，直接前往这个门牌号，再也不需要 "func" 这个名字
3、为什么可以删掉符号表（strip 命令）
-
符号表、字符串表属于调试、链接辅助段，加载程序的时候操作系统不会把 symtab、strtab 载入进程虚拟内存。
-
使用
strip a.out就可以直接删除可执行文件的符号表节，减小磁盘文件体积，程序依旧可以正常运行。
4、一句话总结核心
符号名称只是给人、链接器辨认的文字；机器 CPU 只认内存偏移地址。链接完毕后名字就完成使命，运行全程只用偏移寻址。
为什么机器 CPU 只认内存偏移地址，运行全程只用偏移寻址怎么用
一、先说最核心结论
CPU完全看不懂 func、g_val、main 这种字符串名字
CPU 唯一能识别的只有数字地址（二进制）
函数名、变量名只是写给程序员、编译器、链接器看的文字别名。
下面分阶段完整讲清楚从名字 → 偏移 → 虚拟地址，还有寻址全过程。
1、编译阶段：.o目标文件，只用段内偏移
当编译生成 main.o
-
.text代码段：main函数、func函数的机器指令 -
此时还没有最终的内存地址，链接器还没合并所有目标文件
-
func 只拥有 相对于 .text 头部的偏移量，例如 func 在text偏移 0x80
.symtab符号表记录：
符号名func → .text段偏移0x80
CPU此时不能直接运行.o，它不知道func真实地址。
2、链接阶段：把段偏移换算成最终虚拟地址
链接器把多个 .o 的 .text 合并成一个完整代码段，并且指定代码段起始虚拟地址，举个例子：
.text 起始虚拟地址 = 0x400000
func 最终虚拟地址 = 0x400000 + 0x80 = 0x400080
链接器扫一遍所有函数调用 func();，把call指令里面空白的地址，直接填上 0x400080
链接结束之后，代码里面再也不需要 "func" 字符串
call 指令直接存放数字地址 0x400080
CPU执行 call 0x400080，直接跳转到该内存地址运行指令，压根不需要知道这个地址叫func。
二、什么叫「偏移寻址」，CPU是怎么使用它
1、ELF分段本质都是相对偏移
ELF每个段(.text /.data /.bss)都有自己的起始地址
所有变量、函数 = 段首地址 + 段内偏移
.data起始地址：0x600000 全局变量g_val 在data段偏移是0x10 g_val虚拟地址 = 0x600000 + 0x10 = 0x600010
2、CPU常见两种偏移寻址方式
① 直接地址寻址
call 0x400080，硬编码完整虚拟地址
② 相对偏移寻址（最常见）
x86‑64 的 call、jmp 大多是相对当前指令的偏移
jmp +0x20：从当前指令往后偏移0x20字节跳转
只需要偏移差值，不需要函数名字。
三、关键考点区分
- .symtab符号表、strtab字符串表 运行时不会加载进内存
只是磁盘上ELF文件的辅助节，用于调试、二次链接；程序跑起来完全不需要。
- 动态库
.dynsym动态符号表例外
程序运行之后才要查找库里面函数，所以动态符号表必须保留，strip删不掉
- 变量名字只服务人；硬件CPU只操作二进制数字地址
四、完整时间线梳理
C语言代码 func(); → gcc编译：记录符号名func、段内偏移 → main.o → ld链接：计算func最终虚拟地址，填充call指令 → ELF可执行文件，call指令存储数字地址 → OS加载程序，开启页表映射虚拟地址到物理地址 → CPU读取call后的地址，跳转执行指令，全程和"func"字符串无关
逻辑地址
传统分段模式：「逻辑地址 = 段选择子 + 段内偏移」
x86 保护模式原生逻辑地址格式：段寄存器(选择子):偏移
寻址公式：线性地址 = 段基址 + 偏移量
举个例子
-
CS 代码段基址 =
0x100000 -
偏移 =
0x2000 -
实际线性地址 =
0x100000 + 0x2000 = 0x102000
这里段基址不是固定 0。 CS、DS、SS、ES 可以设置完全不同的起始地址。
CS:0x2000、DS:0x2000 是两块不一样的内存。 这就是标准分段式逻辑地址。
平坦模式依旧是「起始 + 偏移」，只是起始地址强制等于 0
平坦模式操作系统配置 GDT：
代码段、数据段、栈段的段基址全部 = 0
于是寻址公式变为：
线性地址 = 0 + 偏
核心区别
-
普通分段：段起始地址不为 0，多个段拥有各自独立的起始地址
-
平坦分段：所有段起始地址固定为 0，偏移直接等于线性地址
硬件底层依旧遵守「基址 + 偏移」的运算逻辑，只是基址被操作系统强制置零。平坦模式不是抛弃了 "起始 + 偏移"，只是把起始固定成零
- 地址空间是否隔离
-
传统分段：CS、DS 是两块独立地址空间；同样偏移指向不同内存
-
平坦模式：CS/DS/SS 全部覆盖完整 4GB 空间；同一个偏移指向同一块内存

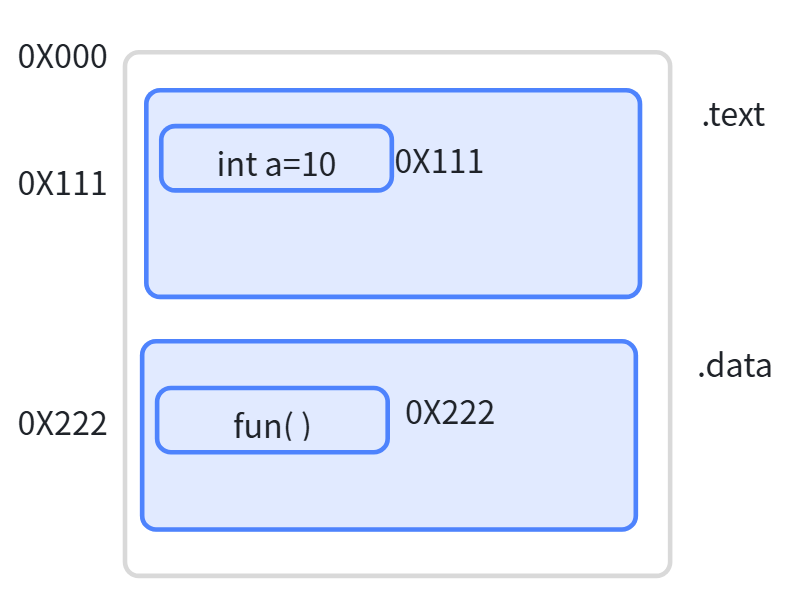

平坦模式编址：从0开始 ------> 虚拟地址也是从0开始编址的
所以说磁盘上的可执行程序，代码和数据编址其实就是虚拟地址的统一编址

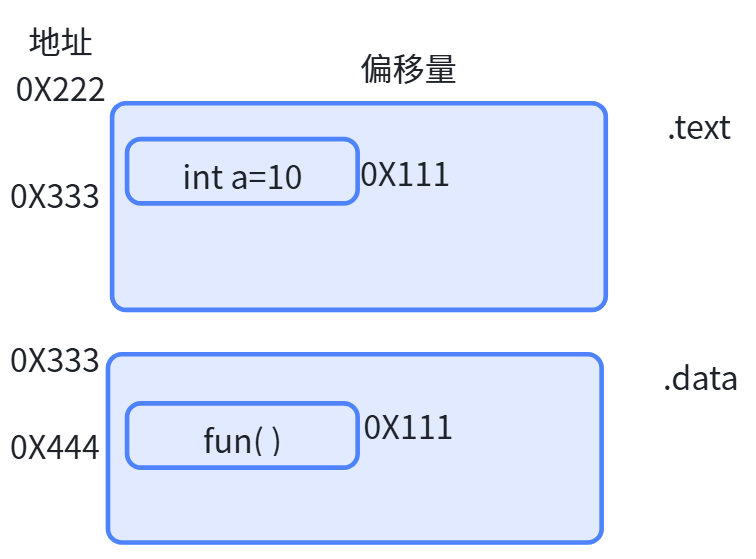

ELF的虚拟地址：严格意义上应该叫做逻辑地址(起始地址+偏移量)，但是我们认为起始地址是0。
也就是说，其实虚拟地址在我们的程序还没有加载到内存的时候，就已经把可执行程序进行统⼀编址了

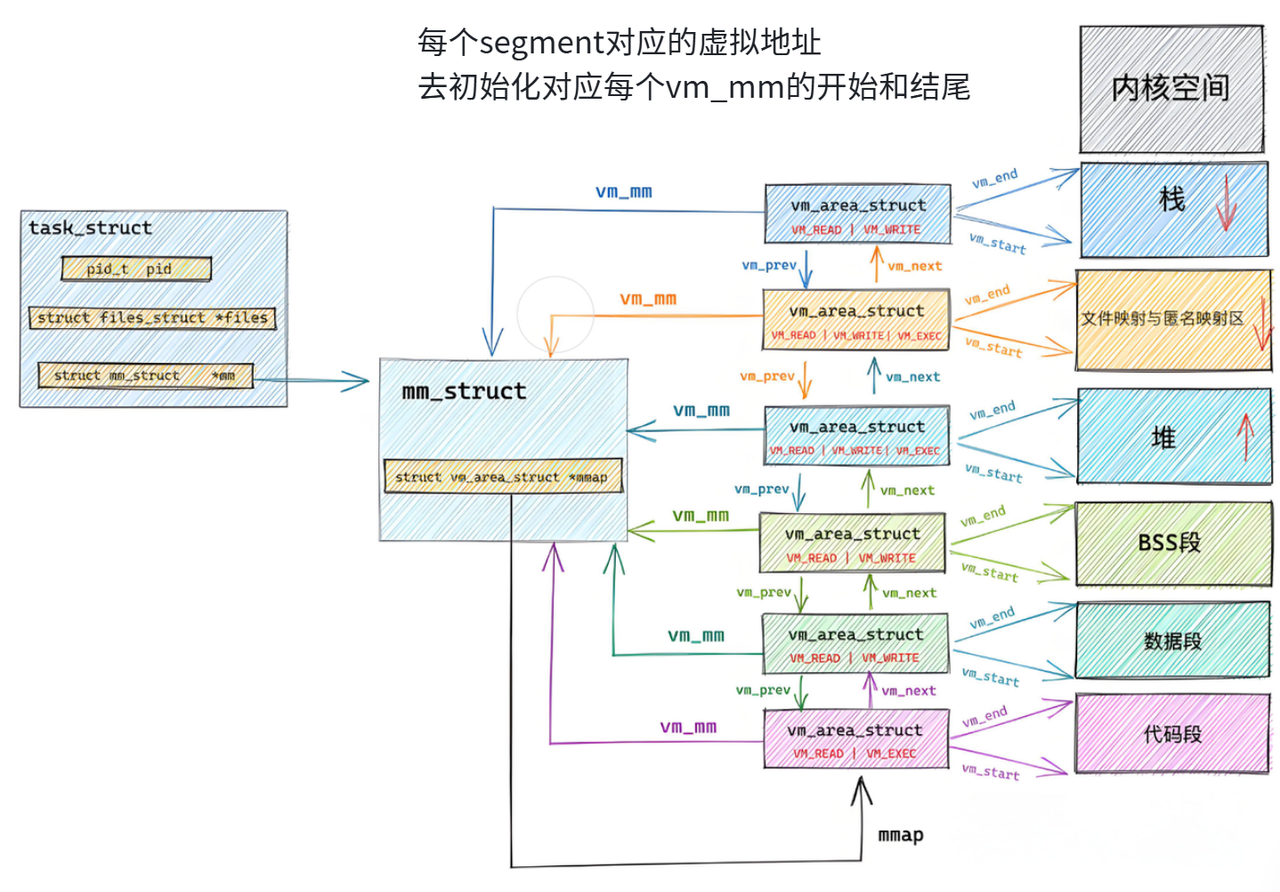

进程mm_struct、vm_area_struct在进程刚刚创建的时候，初始化数据从哪里来的？
从ELF各个 segment 来，每个 segment 有自己的起始地址和长度，用来初始化内核结构中的 start,end 等范围数据，另外用详细地址，填充页表。
所以：虚拟地址机制，不光OS要支持，编译器也要支持。

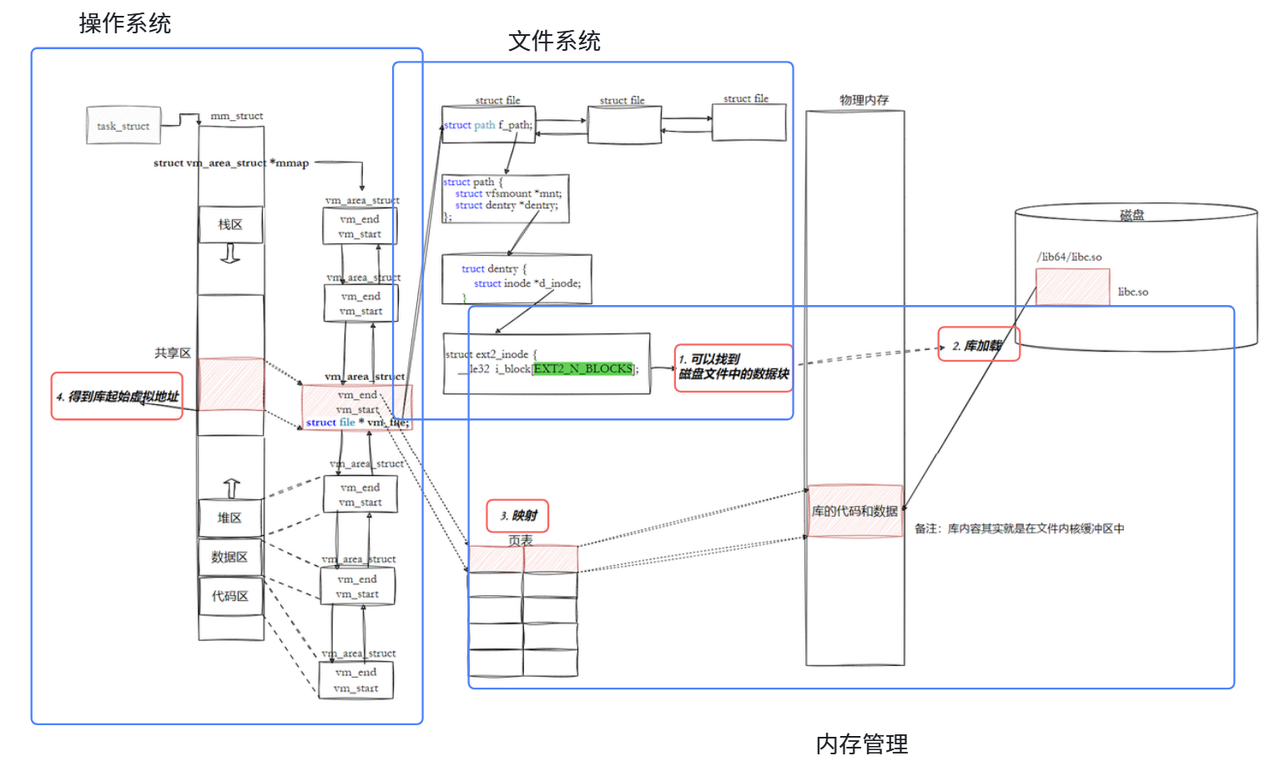

ELF加载与进程地址空间
三个极易混淆的地址
-
ELF 文件偏移（磁盘上）：代码在硬盘可执行文件里面的文件偏移；
-
链接时分配的虚拟地址：链接器指定运行时代码所处的虚拟内存地址；程序加载之后，这个地址不会改变；
-
物理内存地址：真实内存条上的地址，每次程序启动，内核分配的物理页地址大概率每次都不一样。

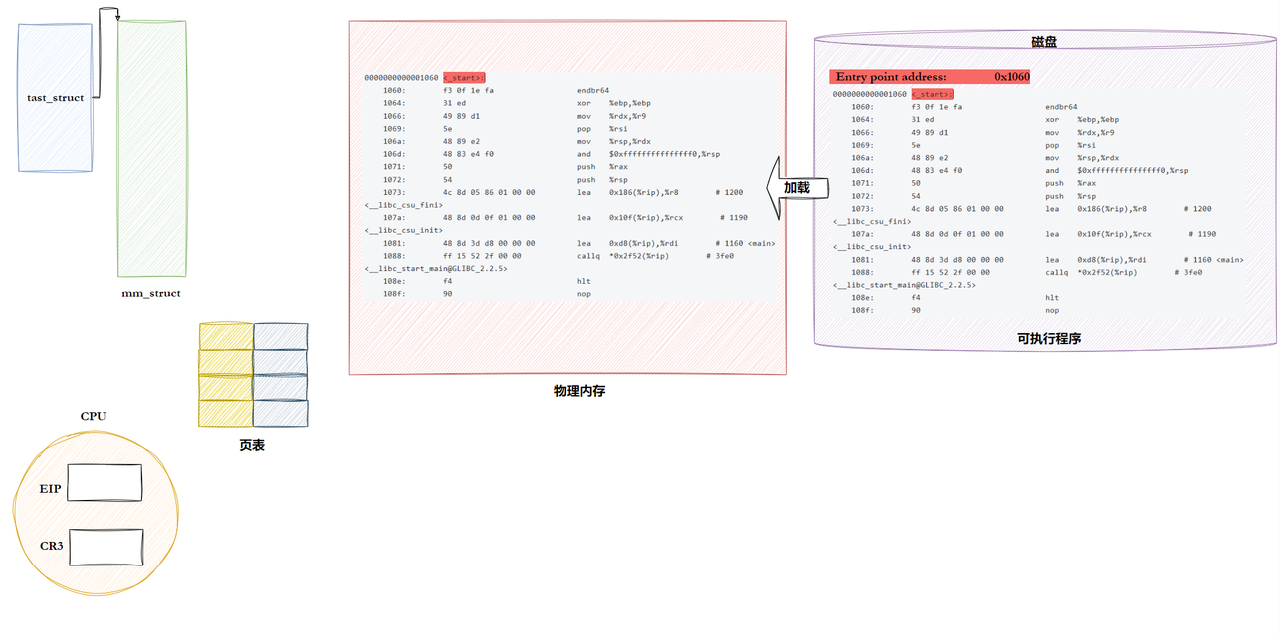

内核加载程序的时候：
-
把磁盘里的
.text段读取到随机分配的物理内存页； -
修改当前进程页表，把链接规定的虚拟地址，映射到刚刚分配好的物理页。
完整分步执行顺序（ELF 可执行文件加载全过程）
步骤 1：文件系统定位可执行程序
-
shell 输入命令，内核通过文件系统找到磁盘上 ELF 可执行文件；
-
读取 ELF 头部、程序头表 Program‑Header，获知
.text、.data、bss 等段信息、入口虚拟地址0x1060。
内核定位 ELF 可执行文件全过程
我们以 Linux、shell 输入 ./a.out 或者 ls 举例，从用户态一直下沉到磁盘块，整条链路讲清楚。
前置常识
Linux 文件系统本质：文件名只是目录项，真正操控文件依靠 inode；磁盘被切割成一个个块 (4KB)，所有文件数据存放于磁盘块。
1：用户发起调用
-
Shell（bash）接收你输入的命令
./test -
shell 调用系统调用 execve("./test",argv,envp)，陷入内核态。
传给内核的只是字符串路径名
2：内核路径解析（逐层遍历目录）
内核函数 filename_lookup() 负责解析路径，拿 ./test 举例
-
.代表当前工作目录，进程 PCB (task_struct) 里面存储当前目录 inode 指针 -
读取当前目录对应的目录磁盘块 目录块存放一张「文件名 → 子文件 inode 编号」对照表
-
在目录项内搜索名字
test，拿到该 ELF 文件的 inode‑num（inode 编号）
目录本身只是一张索引表，不会存储文件内容，只会记录文件名对应几号 inode。
3：读取该 ELF 的 inode
-
通过 inode 编号，找到磁盘分区上的 inode 结构体
-
inode 储存核心信息：
-
文件大小、权限
-
文件数据块指针（直接块、间接块、多级间接块） inode 不会存文件名，只管理磁盘上的数据块位置。
-
4：读取 ELF 头部
-
内核依靠 inode 里面的块指针，找到磁盘最开头的数据块
-
读出头部，校验魔数
0x7f ELF，确认这是合法 ELF 可执行程序 -
读取程序头表 Program Header，得到 .text/.data/.bss、程序入口虚拟地址
步骤 2：操作系统创建进程，构建进程内核对象
-
调用
execve，内核新建进程：分配task_struct、mm_struct（你的示意图左侧结构体） -
mm_struct 就是该进程的虚拟地址空间管理器
-
创建页表：CR3 最终存放顶级页表的物理地址，此刻页表是空的
操作系统先构建进程、地址空间、空页表
步骤 3：建立虚拟地址 → 物理页的映射关系（优先建映射，之后再加载代码）
Linux 使用按需分页（懒加载），这点是绝大多数人顺序搞错的地方：
-
内核根据 ELF 程序头，预先在进程页表建立映射：
-
链接器预先设定好的虚拟地址 (VMA) 绑定到磁盘文件
-
此时还没有拷贝代码进物理内存，页表标记该页为「缺页」
-
-
.bss 段（无初始值全局变量）映射匿名物理页

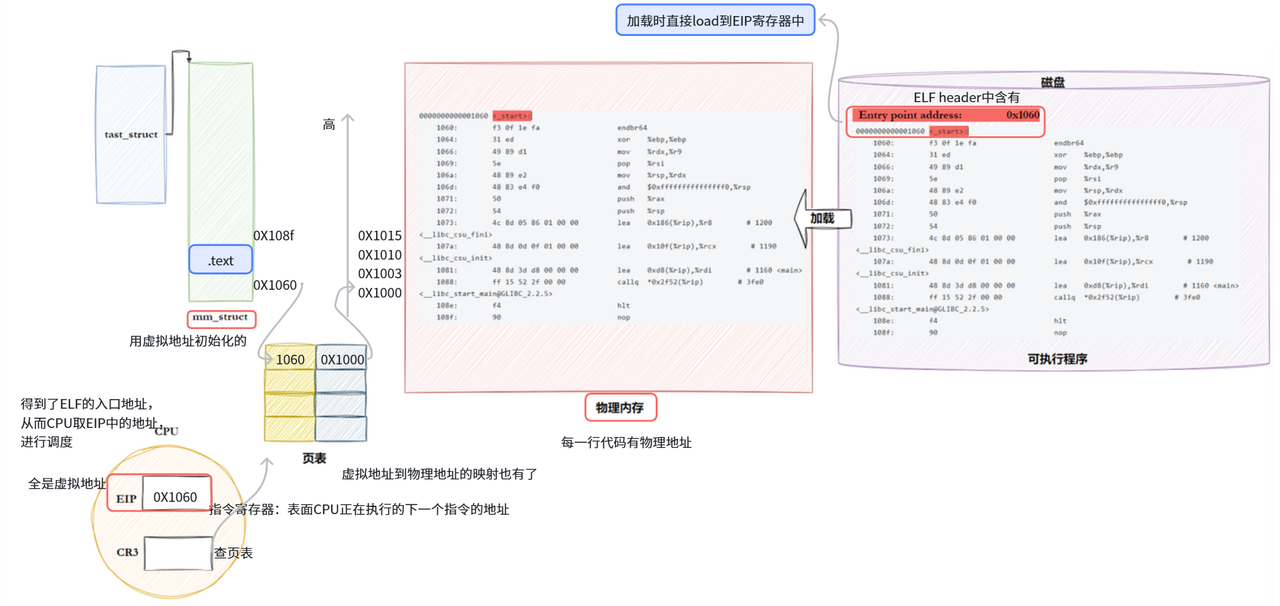

步骤 4：CPU 开始运行程序、RIP 指向入口虚拟地址（0x1060）
-
CPU 取指令，访问虚拟地址 0x1060
-
查询页表，发现页面不在物理内存 → 触发缺页异常
步骤 5：缺页中断服务程序，真正把磁盘代码加载进物理内存
-
内核分配空闲物理页
-
将磁盘 ELF 的 .text 段拷贝至刚刚分配的物理内存
-
修改页表：该虚拟地址现在映射到此物理页
-
退出异常，CPU 重新取回指令、正常执行
