欢迎来到bhSDR Studio/Matlab 系列教程的第十章。上一期咱们解锁了FMCW雷达测距实验，完成了SDR技术从无线通信到雷达感知的跨界突破，吃透了调频连续波雷达的测距核心逻辑！
这一期，咱们回归数字通信核心赛道，深度解析OFDM数字通信实验界面。这套完全对标5G NR、Wi-Fi 6/7商用标准的全功能OFDM通信系统，不仅新增了LDPC信道编解码、多径信道仿真、真实/模拟信道双验证等硬核功能，更能让你从零吃透现代宽带通信系统的完整技术链路！
OFDM数字通信实验核心功能拆解
本实验以商用级标准、双信道对照、全链路可视化、全参数可调 为核心，打造从理论到实战的完整 OFDM 数字通信验证平台，助力快速掌握通信系统本质：
- 对标商用标准的全功能OFDM通信链路： 区别于基础的OFDM调制传输，本实验搭建了完整的端到端通信链路，完全参考5G NR、802.11协议设计，新增了LDPC信道编解码模块------这是5G标准中的核心信道编码技术，能大幅提升通信系统的抗干扰能力和纠错性能，真正实现了从"基础调制"到"商用级通信系统"的跨越；
- 真实/模拟双信道对照验证，吃透无线信道本质： 这是本实验最核心的亮点之一------可以同时完成真实空口信道的硬件实测与多径衰落信道的软件仿真，一边在真实环境中验证通信系统的实际性能，一边在仿真环境中精准控制信道参数，观察多径、噪声、信噪比对通信效果的影响，双维度对照；
- 全链路可视化，抽象原理直观可感： 通信原理中抽象的同步、均衡、信道衰落、调制解调等概念，在本实验中全部通过可视化窗口直观呈现------可以通过调整路径信噪比 ，实时看到星座点从收敛到发散的全过程 ；可以通过修改多径数 ，观察接收图片从清晰到模糊的变化 ；可以通过帧同步图 ，精准判断同步算法的性能 ，让枯燥的理论知识变得看得见、摸得着、可验证；
- 全参数可自定义，适配全场景需求： 从调制阶数、子载波数量、循环前缀长度，到多径数、码率、信噪比、帧同步阈值，所有核心参数全部支持自定义配置。不管是高校教学演示、课程实验，还是科研项目中的算法验证、性能测试，都能完美适配。
OFDM数字通信实验界面概览

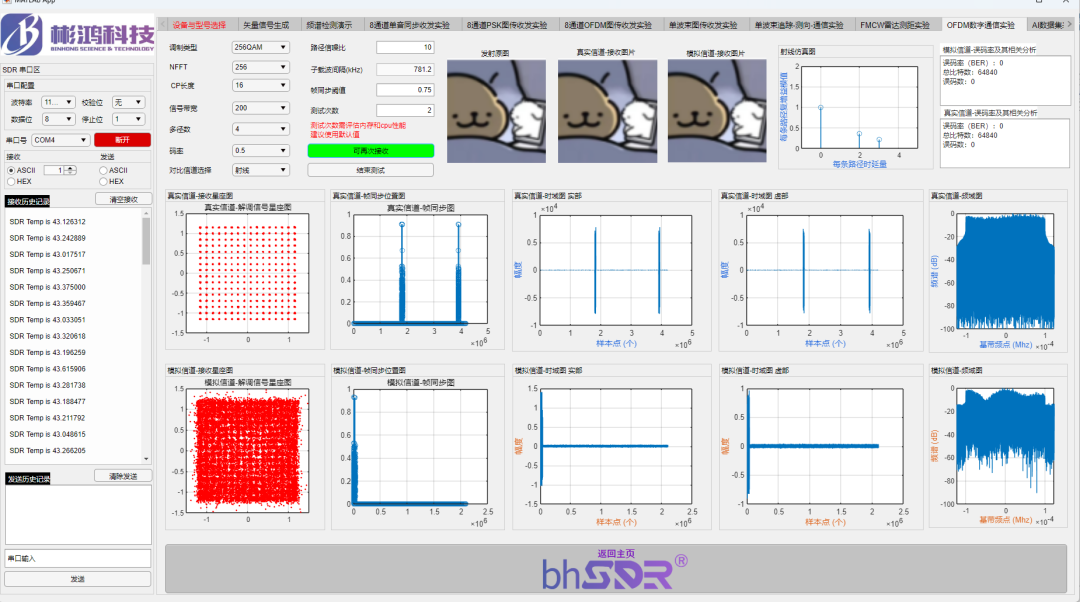

"OFDM数字通信实验" 界面 ，由4 个核心区域组成：
- **OFDM通信核心参数配置区：**通信实验总控中枢，可配置链路、信道、测试三类核心参数，适配多场景，支持一键启停实验；
- **传输效果与信道仿真可视化区：**直观呈现通信效果，可对照图像传输还原度，可视化展示多径信道的时延与增益特征；
- **误码率性能分析区：**量化评估通信可靠性，独立统计双信道误码率等指标，可对比仿真与真实环境性能差异；
- **双信道信号全维度可视化区：**分双信道多维度展示信号特征，可观测星座图、帧同步、时域 / 频域等关键信号状态。
OFDM数字通信实验界面详情

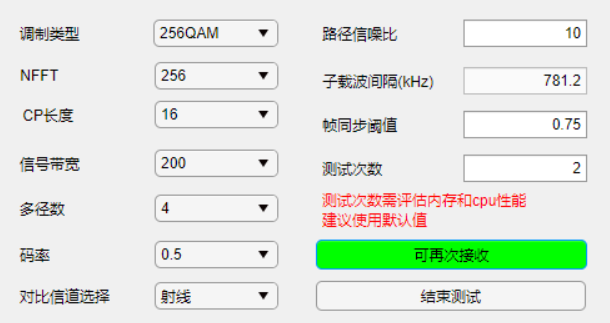

1.OFDM通信核心参数配置
这是整个通信系统的**"总控中枢"** ，所有决定通信性能、链路特性的核心参数都在这里完成配置，所有参数均可自定义调整，适配从入门教学到科研验证的全场景需求：
- **核心链路参数：**调制类型（支持BPSK/QPSK/16QAM/64QAM/256QAM等高阶调制）、NFFT点数、CP长度、信号带宽、子载波间隔，完全对标5G NR商用标准可灵活配置；
- 信道仿真参数： 多径数、码率、路径信噪比、帧同步阈值、对比信道选择（支持射线等多类信道模型），可精准模拟不同复杂程度的无线信道环境；
- **测试控制参数：**测试次数（需评估设备内存和CPU性能），搭配"开始测试/结束测试/可再次接收"核心操作按钮，一键完成实验启停与重复测试。
2.传输效果与信道仿真可视化区
通信效果最直观的呈现窗口，同时实现了"真实硬件实测+软件仿真验证"的双维度对照：

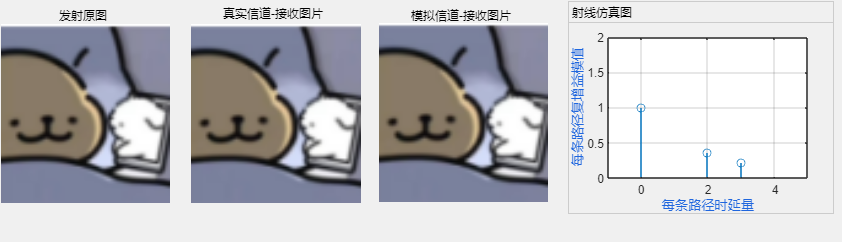

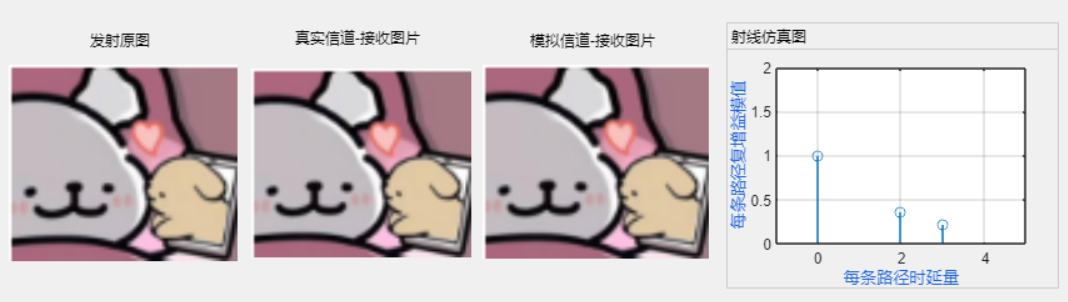

- 图像传输对照： 从左到右依次为发射原图、真实信道-接收图片、模拟信道-接收图片，可直观对比不同信道环境下的图像传输还原度，是否存在花屏、模糊、像素丢失一目了然；
- 射线仿真图： 清晰呈现多径信道的每条路径时延量与增益模值，横轴为路径时延、纵轴为路径增益，让抽象的多径衰落效应变得直观可感，彻底搞懂多径信道对通信的影响。
3.双信道信号全维度可视化区

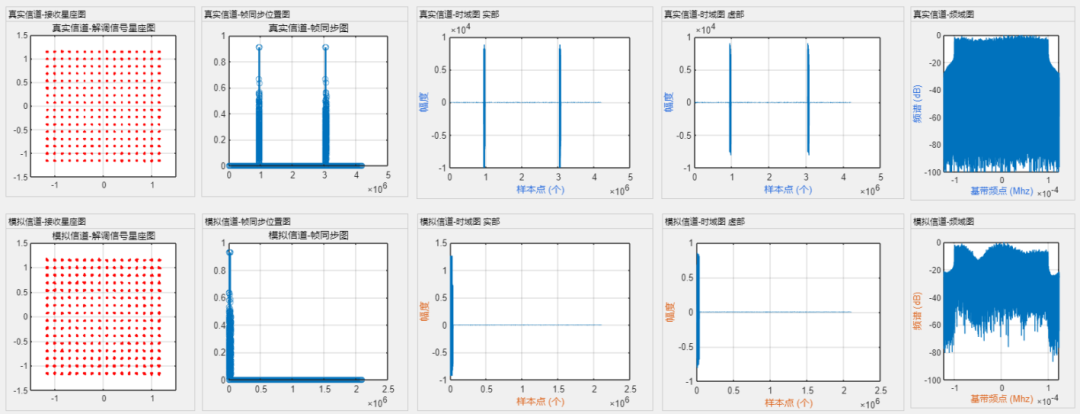

位于界面中下部，分为上下两行，分别对应真实信道、模拟信道，每个信道均配备5大可视化窗口，从多个维度完整呈现信号特征，让通信链路的每一个环节都可观测、可分析：

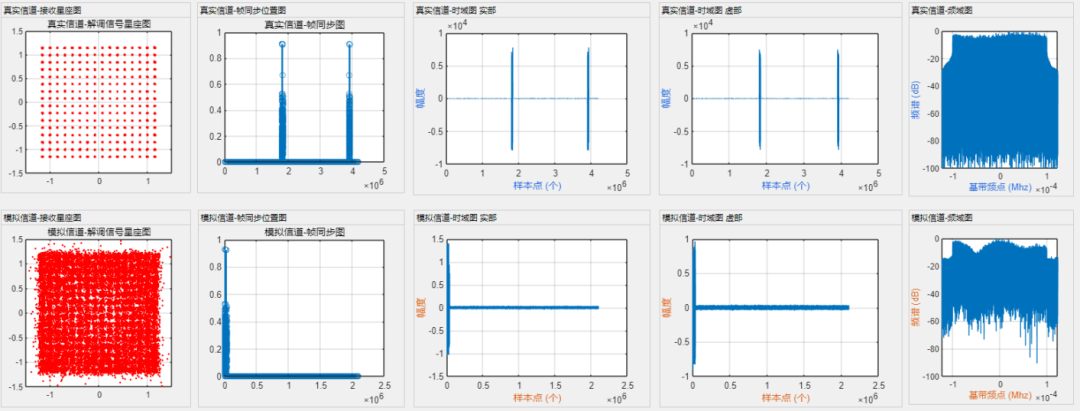

- 接收星座图： 解调信号星座点的分布状态，是调制解调质量的"晴雨表"，信道质量越好、信噪比越高，星座点越紧密聚集；反之则会出现离散、发散；
- 帧同步位置图： 清晰呈现帧同步峰值位置，峰值越尖锐、越稳定，代表帧同步算法性能越好，是通信系统稳定工作的前提；
- **时域图（实部/虚部）：**分别呈现接收信号的实部、虚部时域波形，可直观观察信号的同步特性、幅度变化与噪声水平；
- 频域图： 呈现OFDM信号的频谱特性 ，清晰展示OFDM子载波的"梳状"频谱分布，可直观观察信号带宽、带外衰减与频谱平坦度。
4.误码率性能分析区
是通信系统可靠性的"量化金标准"，分为模拟信道、真实信道两大模块独立统计：
- **核心指标：**包含误码率（BER）、总比特数、误码数三大项，理想状态下可实现BER=0、误码数=0的零失真传输；
- **双信道独立统计：**可直观对比仿真环境与真实空口环境的通信性能差异，精准验证信道编码、调制方式带来的性能增益。
bhSDR小助理总结
通过本章的学习，bhSDR小助理带您掌握了OFDM通信系统的端到端完整链路，打通了无线通信从理论仿真到硬件实测的全流程。
下一期，咱们将开启AI与无线通信融合 的全新赛道，解析**《AI数据集采集实验界面》** ，带你解锁AI+无线通信的前沿玩法，用bhSDR设备一键完成无线信号数据集采集，为AI信号识别、调制分类、信道估计等前沿应用打下基础，精彩不容错过～
