Tongweb7049m10适配skywalking（by lqw）

文章目录

声明
参考来源
安装前准备
[安装和配置jdk 17](#安装和配置jdk 17)
[SkyWalking 服务端安装](#SkyWalking 服务端安装)
[skywalking 配置 JDK 路径](#skywalking 配置 JDK 路径)
[SkyWalking Java Agent 安装](#SkyWalking Java Agent 安装)
[OAP 服务端配置（添加 TongWeb 组件定义，必须）](#OAP 服务端配置（添加 TongWeb 组件定义，必须）)
修改数据库配置（可选）
[创建skwalking 统一管理脚本](#创建skwalking 统一管理脚本)
skywalking与tongweb交互的逻辑思路
[TongWeb 插件安装](#TongWeb 插件安装)
[配置 Agent 参数](#配置 Agent 参数)
[配置 TongWeb 启动参数](#配置 TongWeb 启动参数)
启动skywalking
测试skywalking的ui页面
TongWeb部署测试应用

声明

本帖仅供参考，实际操作，建议先在测试环境测试并做好备份。

参考来源

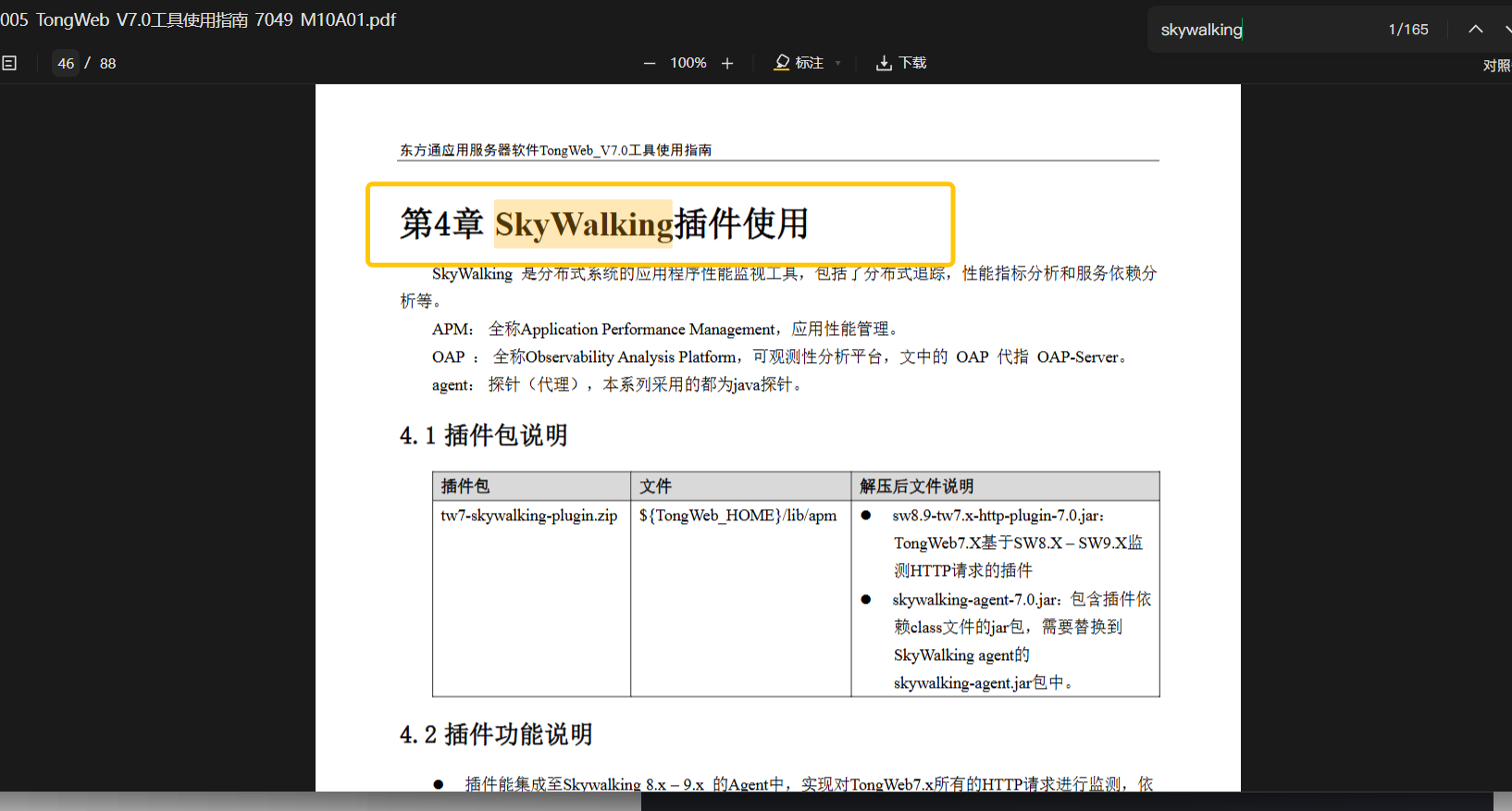

东方通应用服务器软件TongWeb_V7.0工具使用指南（Tongweb安装目录下的doc目录里有对应的产品手册，可联系项目对应的销售或者东方通技术人员获取）

安装前准备

1.已安装好Tongweb7049m10（相关安装指引参考：TongWeb7-绿色版安装及启动停止和控制台访问）

2.外网，确保能下载到skywalking的安装包（否则需要自行下载安装包，本贴的指令里带有安装包的下载网址，可参考使用）。

安装和配置jdk 17

SkyWalking 9.x 要求 JDK 17+，系统自带 JDK 1.8 不兼容。

bash 复制代码

# 创建安装目录
mkdir -p /opt/skywalking/jdk-17

# 下载毕昇 JDK 17（
wget -P /tmp https://mirrors.huaweicloud.com/kunpeng/archive/compiler/bisheng_jdk/bisheng-jdk-17.0.18-b13-linux-x64.tar.gz

# 解压
tar -xzf /tmp/bisheng-jdk-17.0.18-b13-linux-x64.tar.gz -C /opt/skywalking/jdk-17/

# 配置环境变量

vi /erc/preofile


# 检查是否有以下配置，没有的话添加

export JAVA_HOME=/opt/skywalking/jdk-17/bisheng-jdk-17.0.18
export JRE_HOME=$JAVA_HOME/jre
export PATH=$JAVA_HOME/bin:$PATH

# 生效
source /etc/profile

# 检查
[root@localhost skywalking]# java -version
openjdk version "17.0.18" 2026-01-20
OpenJDK Runtime Environment BiSheng (build 17.0.18+13)
OpenJDK 64-Bit Server VM BiSheng (build 17.0.18+13, mixed mode, sharing)
[root@localhost skywalking]#

SkyWalking 服务端安装

bash 复制代码

# 下载
wget -P /tmp https://mirrors.huaweicloud.com/apache/skywalking/9.6.0/apache-skywalking-apm-9.6.0.tar.gz

# 解压
tar -xzf /tmp/apache-skywalking-apm-9.6.0.tar.gz -C /opt/skywalking/

# 目录结构
# /opt/skywalking/apache-skywalking-apm-bin/
#   ├── bin/           # 启动脚本
#   ├── config/        # OAP 配置文件
#   ├── logs/          # 日志目录
#   └── webapp/        # Web UI

skywalking 配置 JDK 路径

bash 复制代码

# SkyWalking 启动脚本需要指向 JDK 17，参考下述操作指令，修改oapService.sh webappService.sh startup.sh 文件，在文件**开头**添加 `JAVA_HOME` 设置
cd /opt/skywalking

# 批量修改
for f in oapService.sh webappService.sh startup.sh; do
    sed -i "2a export JAVA_HOME=/opt/skywalking/jdk-17/bisheng-jdk-17.0.18" /opt/skywalking/apache-skywalking-apm-bin/bin/$f
done

SkyWalking Java Agent 安装

bash 复制代码

# 下载
wget -P /tmp https://archive.apache.org/dist/skywalking/java-agent/9.3.0/apache-skywalking-java-agent-9.3.0.tgz

# 解压
tar -xzf /tmp/apache-skywalking-java-agent-9.3.0.tgz -C /opt/skywalking/

# 目录结构
# /opt/skywalking/skywalking-agent/
#   ├── skywalking-agent.jar   # Agent 主 jar
#   ├── config/
#   │   └── agent.config       # Agent 配置文件
#   ├── plugins/               # 默认插件
#   └── optional-plugins/      # 可选插件

OAP 服务端配置（添加 TongWeb 组件定义，必须）

bash 复制代码

vi /opt/skywalking/apache-skywalking-apm-bin/config/component-libraries.yml

# 添加 TongWeb 组件定义，找到 `Apache-Kylin` 节点，在其下方添加（注意格式和首字母缩进）：
TongWeb:
  id: 188
  languages: Java

修改数据库配置（可选）

本次示范主要为了测试Tongweb7049m10，暂时使用的默认的h2，有需要的话可以参考下述指令更换为mysql。

bash 复制代码

### 存储配置（可选：切换为 MySQL）

# 默认使用 H2 内存数据库（重启数据丢失），生产环境建议切换 MySQL：

vi /opt/skywalking/apache-skywalking-apm-bin/config/application.yml


storage:
  selector: ${SW_STORAGE:mysql}
  mysql:
    properties:
      jdbcUrl: ${SW_JDBC_URL:"jdbc:mysql://localhost:3306/swtest"}
      dataSource.user: ${SW_DATA_SOURCE_USER:root}
      dataSource.password: ${SW_DATA_SOURCE_PASSWORD:your_password}

#同时需要将 MySQL 驱动 jar 放入 oap-libs/ 目录。

创建skwalking 统一管理脚本

bash 复制代码

cat > /opt/skywalking/skywalking.sh << 'SCRIPT'
#!/bin/bash
SKW_HOME=/opt/skywalking/apache-skywalking-apm-bin
LOG_DIR=/opt/skywalking/logs
mkdir -p $LOG_DIR

RED='\033[0;31m'
GREEN='\033[0;32m'
YELLOW='\033[1;33m'
NC='\033[0m'

oap_pid() { ps aux | grep 'OAPServerStartUp' | grep -v grep | awk '{print $2}'; }
webui_pid() { ps aux | grep 'skywalking-webapp' | grep -v grep | awk '{print $2}'; }

start() {
    echo "启动 SkyWalking..."
    cd $SKW_HOME/bin
    nohup sh oapService.sh > $LOG_DIR/oap.log 2>&1 &
    echo "等待 OAP 启动（30秒）..."
    sleep 30
    nohup sh webappService.sh > $LOG_DIR/webapp.log 2>&1 &
    sleep 5
    status
}

stop() {
    echo "停止 SkyWalking..."
    PID=$(webui_pid)
    [ -n "$PID" ] && kill $PID && echo "WebUI 已停止 (PID: $PID)"
    PID=$(oap_pid)
    [ -n "$PID" ] && kill $PID && echo "OAP 已停止 (PID: $PID)"
}

restart() { stop; sleep 3; start; }

status() {
    echo -e "${YELLOW}=== SkyWalking 状态 ===${NC}"
    PID=$(oap_pid)
    if [ -n "$PID" ]; then
        echo -e "OAP:     ${GREEN}运行中${NC} (PID: $PID)"
    else
        echo -e "OAP:     ${RED}未运行${NC}"
    fi
    PID=$(webui_pid)
    if [ -n "$PID" ]; then
        echo -e "WebUI:   ${GREEN}运行中${NC} (PID: $PID)"
    else
        echo -e "WebUI:   ${RED}未运行${NC}"
    fi
    echo "端口检查:"

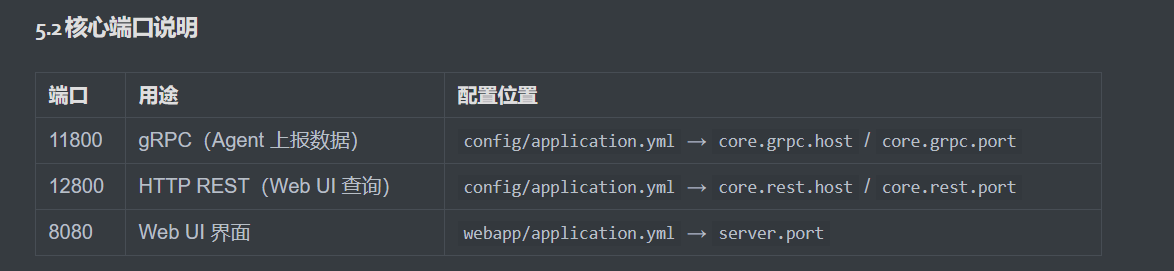

    ss -tlnp 2>/dev/null | grep -E '11800|12800|8080' || netstat -tlnp 2>/dev/null | grep -E '11800|12800|8080'
}

case "$1" in
    start)   start ;;
    stop)    stop ;;
    restart) restart ;;
    status)  status ;;
    *)       echo "用法: $0 {start|stop|restart|status}" ;;
esac
SCRIPT

chmod +x /opt/skywalking/skywalking.sh

skywalking与tongweb交互的逻辑思路

bash 复制代码

用户请求到达 TongWeb 应用服务器
                 ↓
TongWeb 启动时，通过 external.vmoptions 配置加载 SkyWalking Agent
（-javaagent 参数指向 skywalking-agent.jar）
                 ↓
Agent 自动加载 TongWeb 专属插件（sw8.9-tw7.x-http-plugin-7.0.jar），
拦截 HTTP 请求，打上标签：组件 ID（TongWeb）、Layer（Http/MIDDLEWARE）
                 ↓
Agent（数据采集器）收集和处理拦截的数据
                 ↓
Agent 将数据发送到 OAP Server（SkyWalking 服务端）
                 ↓
OAP Server（SkyWalking 服务端） 根据内置的组件库定义（component-libraries.yml）解析数据：
  - 根据组件 ID 识别：这是 TongWeb
  - 根据 Layer 分类：归到"中间件"组
                 ↓
数据存储到后端数据库（Elasticsearch / MySQL等）
                 ↓
skywalking的ui页面从数据库读取数据
展示组件名称、Layer 分类、调用链等信息

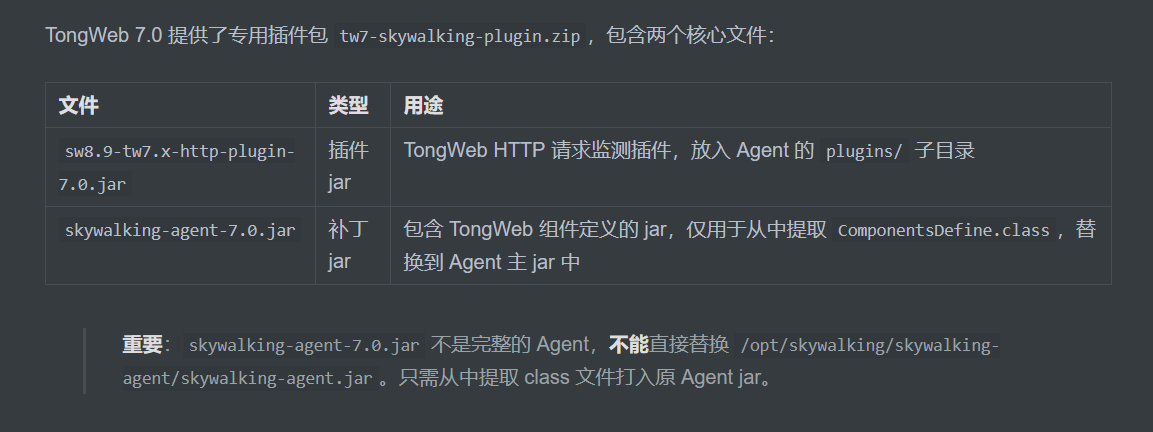

TongWeb 插件安装

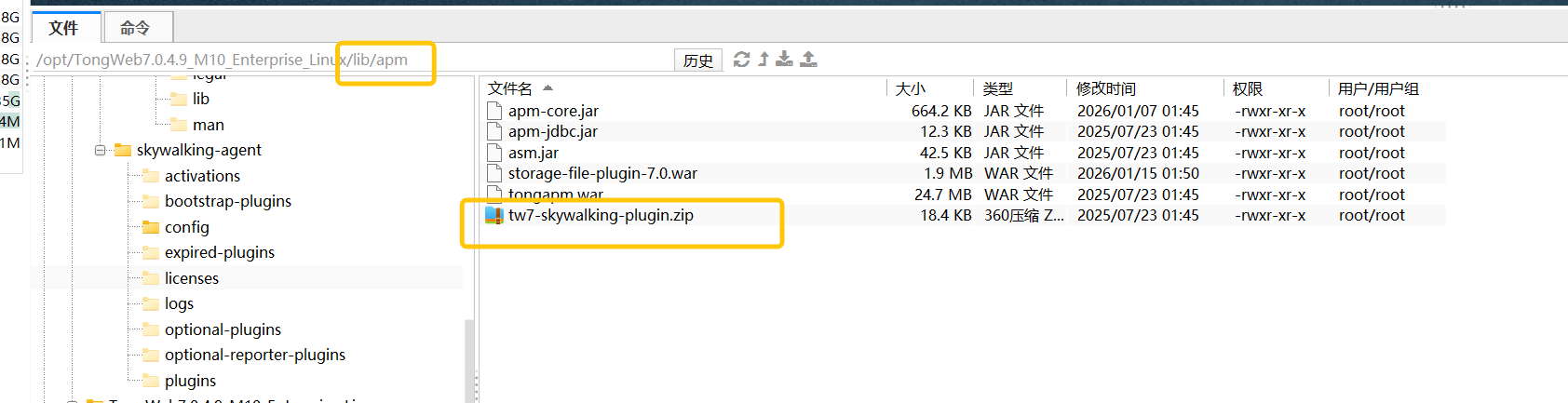

插件位置在TongWeb安装目录的lib下的apm目录，如下图所示：

bash 复制代码

# 解压插件包
unzip tw7-skywalking-plugin.zip -d /tmp/tw7-plugin/

# 复制 HTTP 插件到 Agent 的 plugins 子目录（不影响 Agent 主 jar）
cp /tmp/tw7-plugin/tw7-skywalking-plugin/sw8.9-tw7.x-http-plugin-7.0.jar /opt/skywalking/skywalking-agent/plugins/

# 备份原 Agent jar（在替换 class 之前）
cd /opt/skywalking/skywalking-agent
cp skywalking-agent.jar skywalking-agent.jar.bak

# 创建临时目录，从插件包内的补丁 jar 中提取 class 文件
mkdir -p /tmp/agent-patch
cd /tmp/agent-patch
jar xf /tmp/tw7-plugin/tw7-skywalking-plugin/skywalking-agent.jar org/apache/skywalking/apm/network/trace/component/ComponentsDefine.class

# 将提取的 class 打入 Agent 主 jar
cd /opt/skywalking/skywalking-agent
jar uf skywalking-agent.jar org/apache/skywalking/apm/network/trace/component/ComponentsDefine.class

配置 Agent 参数

bash 复制代码

vi /opt/skywalking/skywalking-agent/config/agent.config

# 添加一下配置

# 服务名称（在 SkyWalking UI 中显示）
agent.service_name=${SW_AGENT_NAME:tongweb-application}
# 是否收集 HTTP 请求参数
plugin.tongweb.collect_http_params=${SW_PLUGIN_TONGWEB_COLLECT_HTTP_PARAMS:false}
# HTTP 参数最大长度（-1 表示不限制）
plugin.http.http_params_length_threshold=${SW_PLUGIN_HTTP_HTTP_PARAMS_LENGTH_THRESHOLD:1024}

配置 TongWeb 启动参数

bash 复制代码

# /opt/TongWeb7.0.4.9_M10_Enterprise_Linux为实际tongweb安装路径
vi /opt/TongWeb7.0.4.9_M10_Enterprise_Linux/bin/external.vmoptions

在 `#server_options` 下添加：
# 实际请配置为你的skywalking-agent.jar
-javaagent:/opt/skywalking/skywalking-agent/skywalking-agent.jar

# 配置后需要重启tongweb
cd /opt/TongWeb7.0.4.9_M10_Enterprise_Linux/bin/
./forcestopserver.sh

ps -ef |grep tongweb
# 确认没有tongweb进程再执行
cd /opt/TongWeb7.0.4.9_M10_Enterprise_Linux/bin/
./startservernohup.sh

执行后查看logs目录下的server.log，看是否有报错

启动skywalking

之前的章节里，已经配置了skywalking的管理脚本，下面是相关指令：

bash 复制代码

sh /opt/skywalking/skywalking.sh start     # 启动
sh /opt/skywalking/skywalking.sh stop      # 停止
sh /opt/skywalking/skywalking.sh restart   # 重启
sh /opt/skywalking/skywalking.sh status    # 查看状态

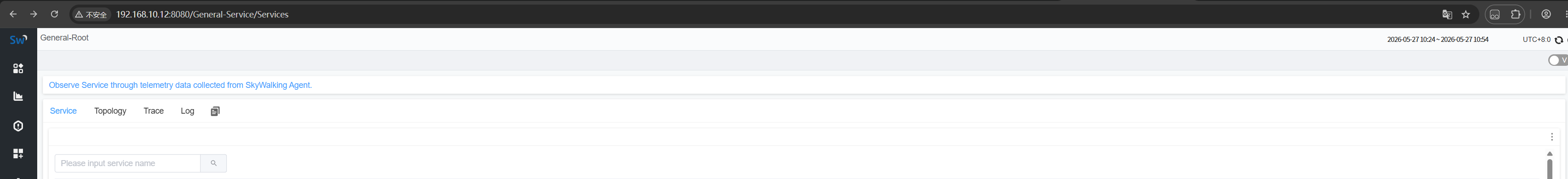

测试skywalking的ui页面

bash 复制代码

 检查浏览器与服务器的网络是否能测通（这是百分之八十的新手都会犯的错误）。
 例如：
 window 的cmd 输入 telnet 服务器ip 8080，回车看是否telnet通
 例如：
 检查防火墙是否关闭
systemctl status firewalld

浏览器访问 http://服务器ip:8080

TongWeb部署测试应用

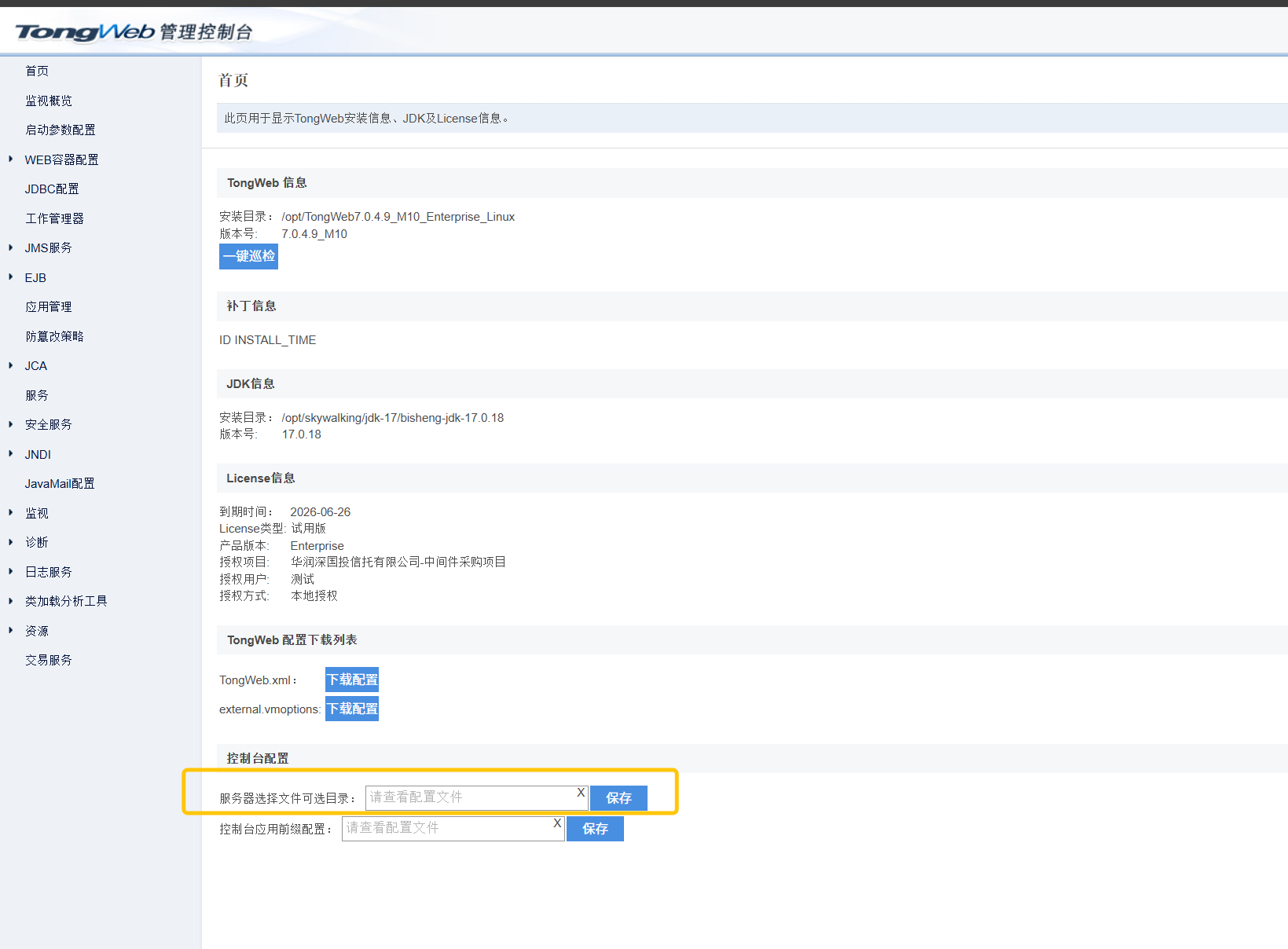

登录到Tongweb的控制台页面，配置一下服务器选择文件可选目录（配置为tongweb所在的目录的上一级目录即可，例如/opt）：

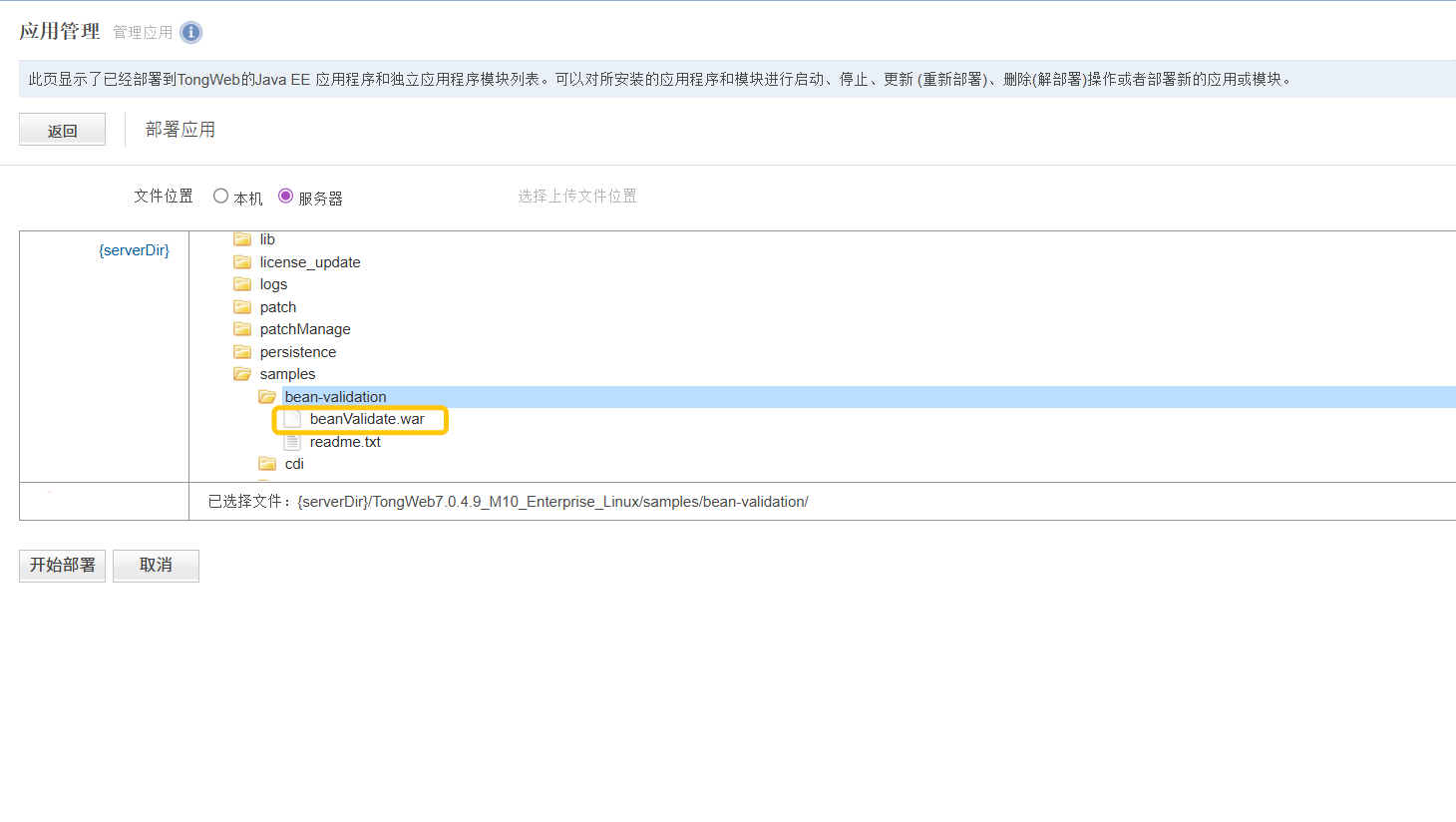

配置后可点击应用管理，部署应用，然后从tongweb的samples下选择beanValidate.war，然后一直下一步：

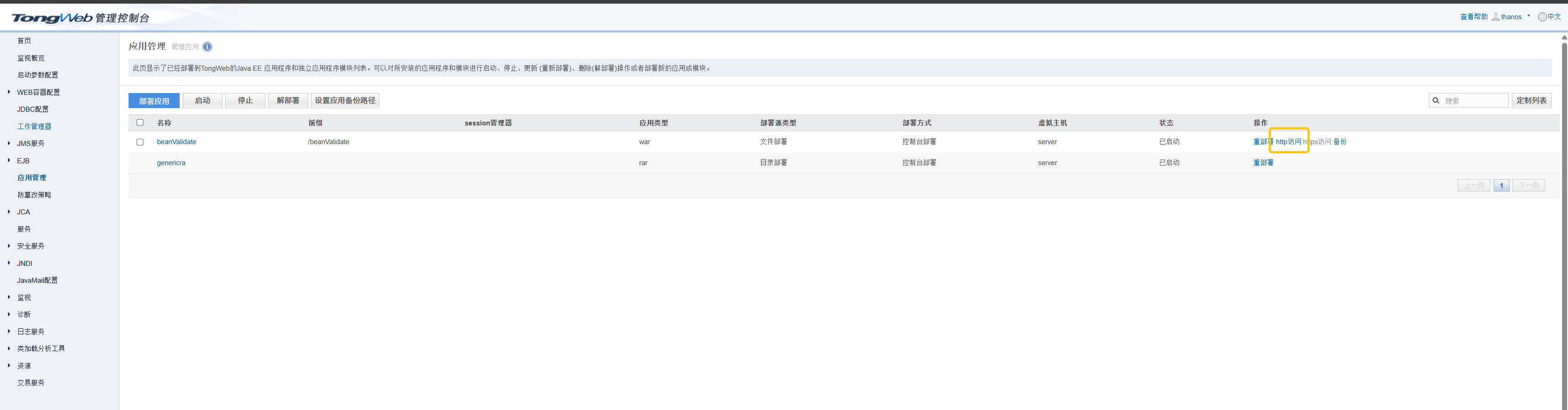

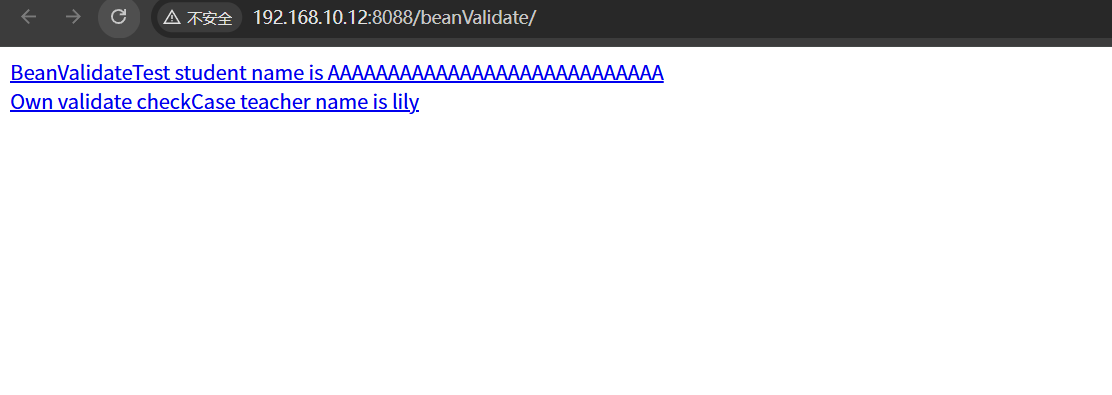

部署好后点击http访问，然后多次刷新该页面：

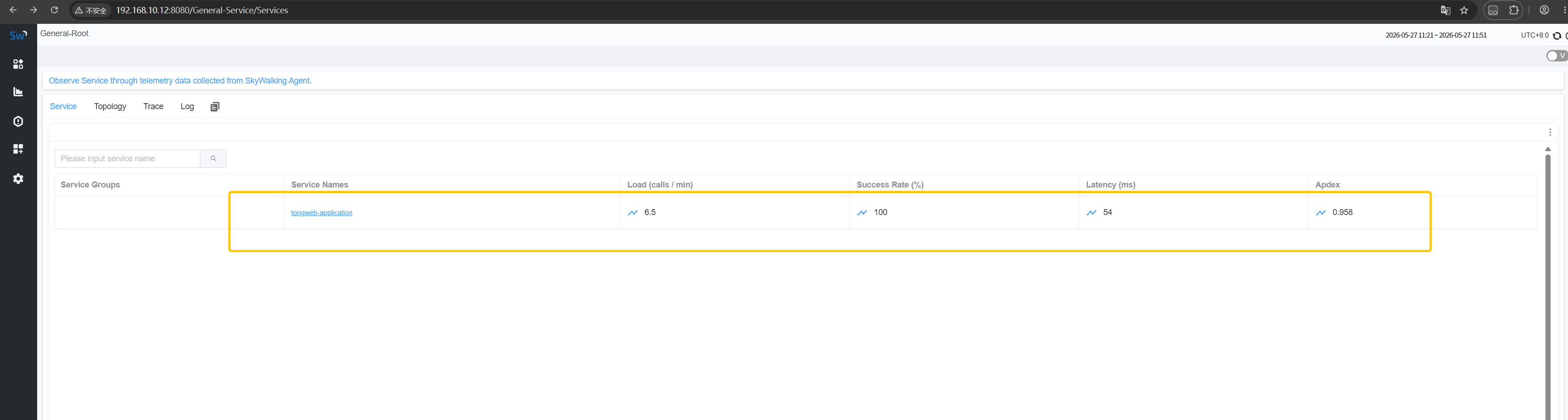

之后再去刷新skywalking的ui页面，可以看到识别到tongweb了：
