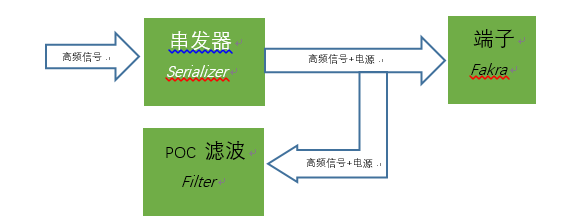

车载摄像头一般采用同轴连接端子和主机连接。采用POC(Power Over Coxial)方式供电。即，在一条同轴线内，同时传输高频视频信号和电源。摄像头的信号框图如下图（1）。对摄像头的静电测试，包含对端子进行的接触和空气放电。
图（1）

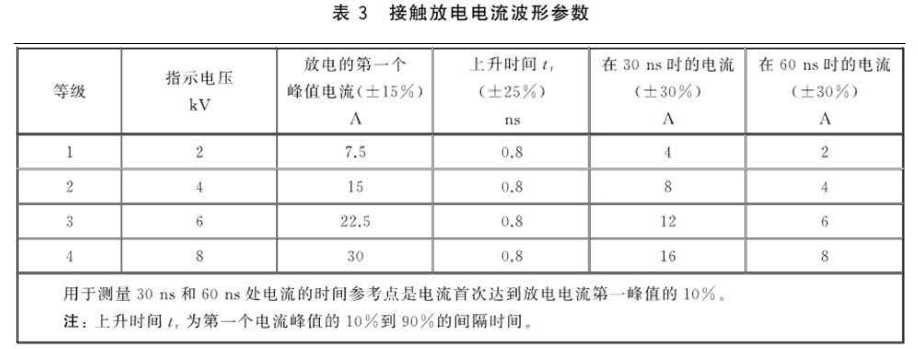

GB_T 17626.2-2018 / IEC 61000-4-2:2008 《电磁兼容 试验和测量技术 静电放电抗扰度实验》的6.2 静电放电发生器的特性章节，对接触放电电流波形参数要求如下表。分为四个电压等级。

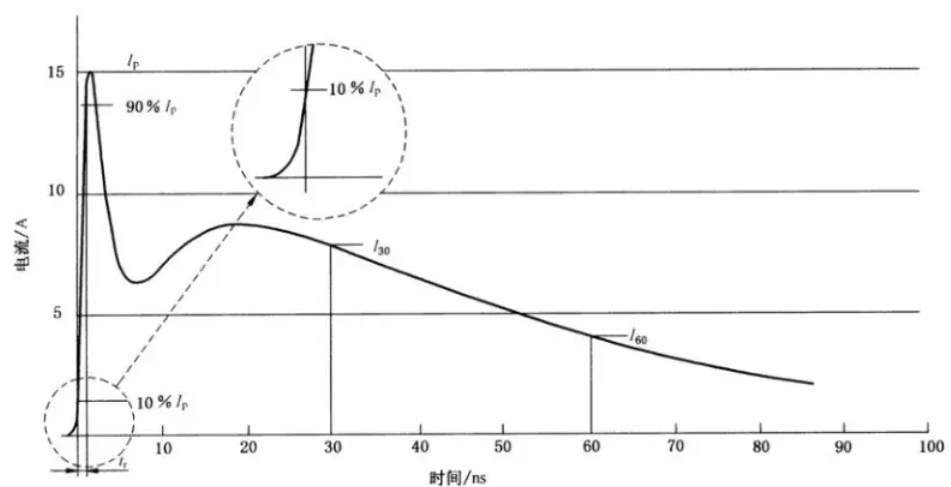

标准中提供的4kV理想的接触放电电流波形和波形方程，观察该波形及波形方程可以发现，该波形实际由两部分组成，即可通过两个曲线拟合而成。标准提供的4KV理想接触放电的电流波形如下图：
图（2）

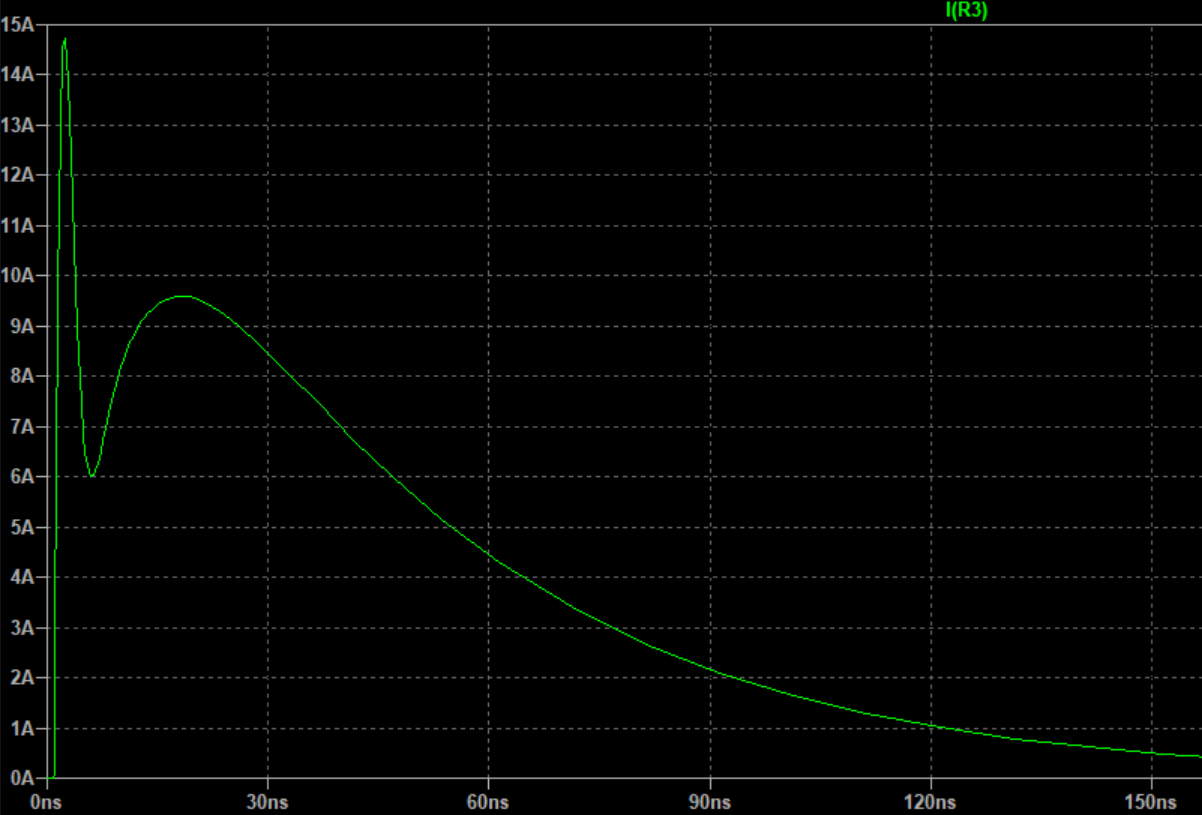

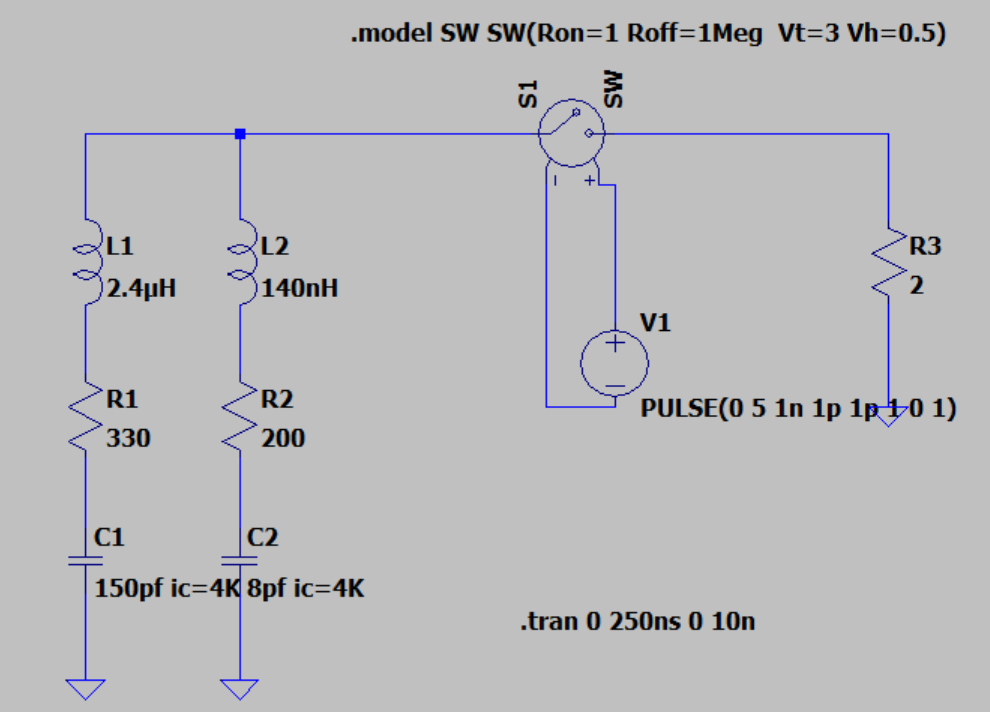

通过采用如下的电路，实现4KV的放电波形发生器。图（3）是电路图，图（4）是负载R3的仿真电流波形。
图（3）
图（4）

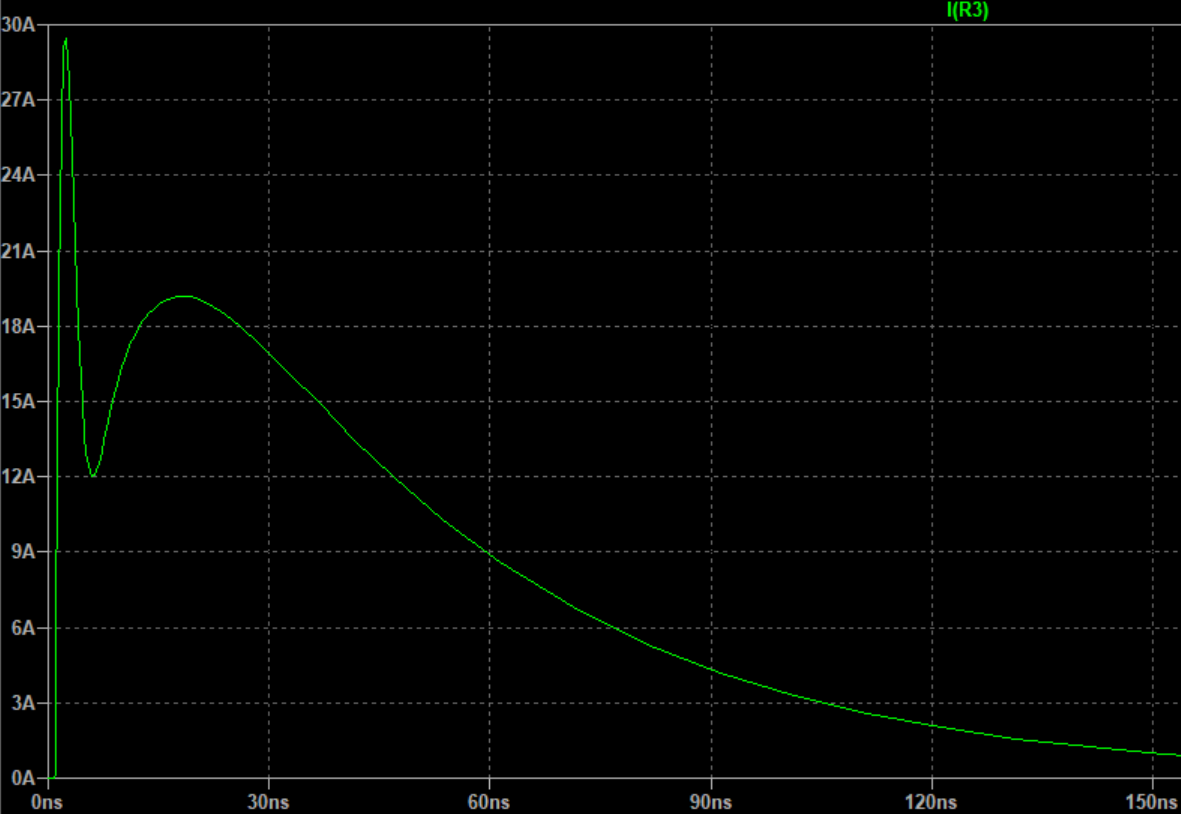

同样的电路，修改参数设置，得到8KV的输出波形，如图（5）。
图（5）
可以看到，8KV的仿真波形与标准的表3的要求一致，电流脉冲的最大值是30A。

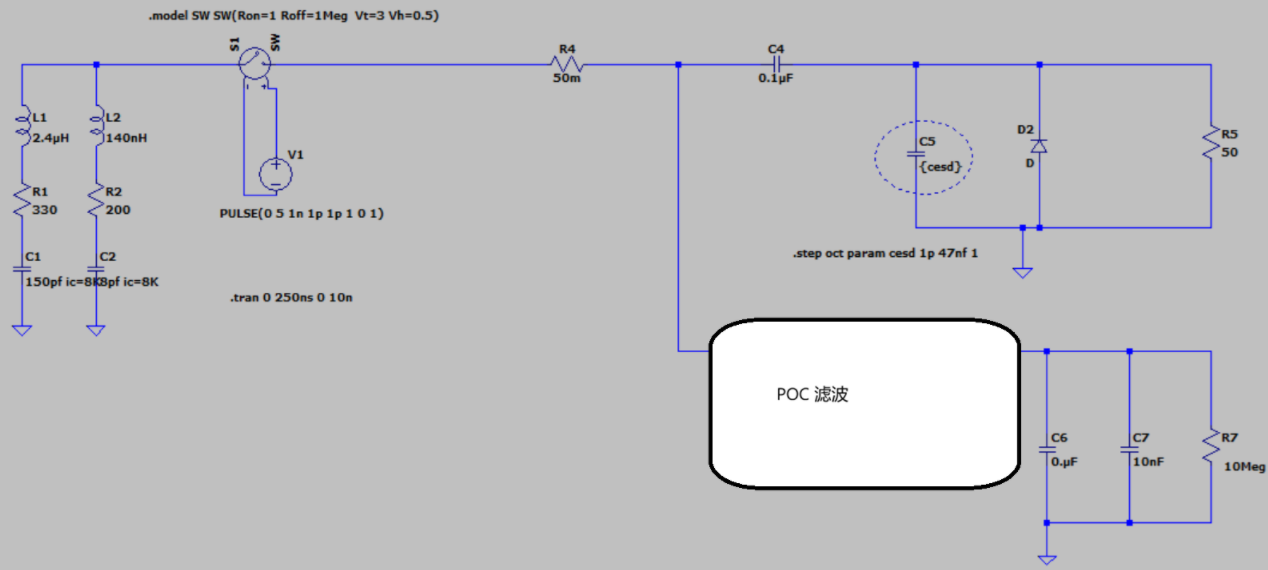

我们采用8KV的脉冲进行下一步的仿真测试。如下图（6）是ESD仿真的电路。
图（6）
1.ESD管节间电容的仿真

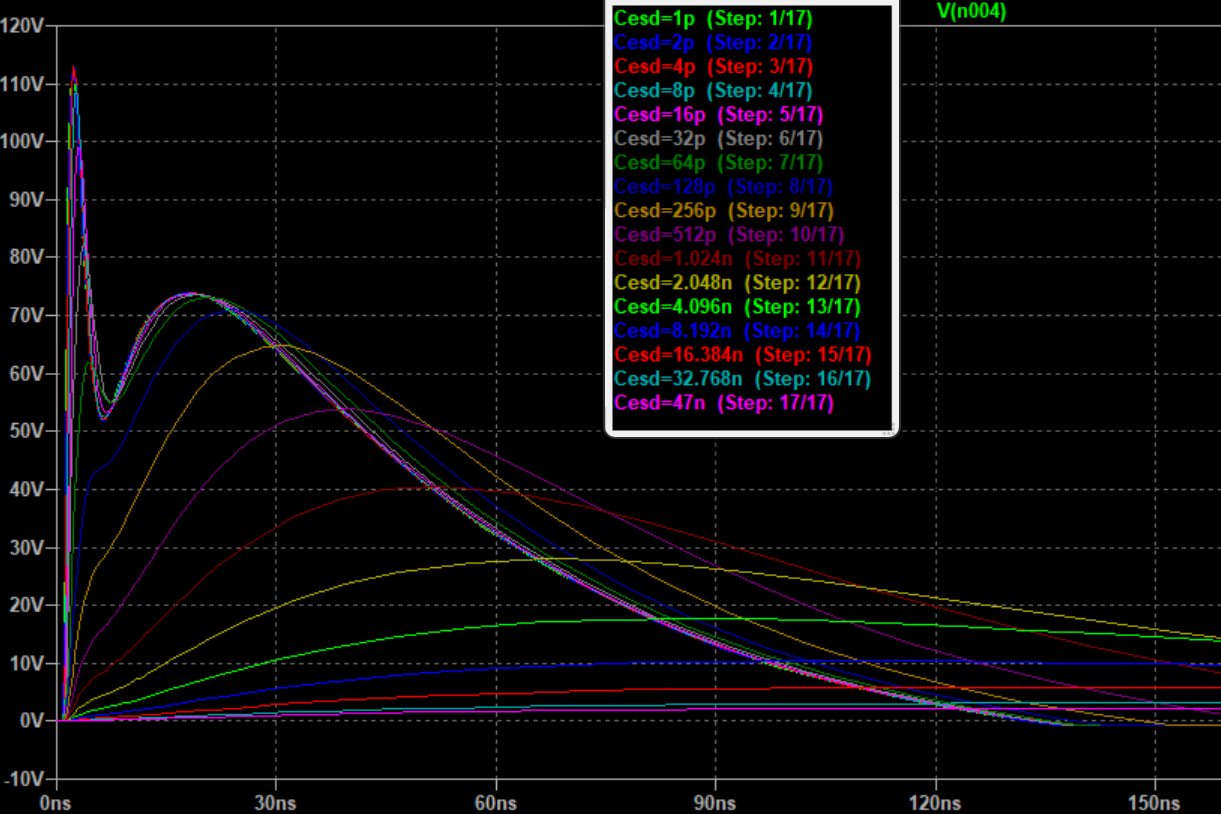

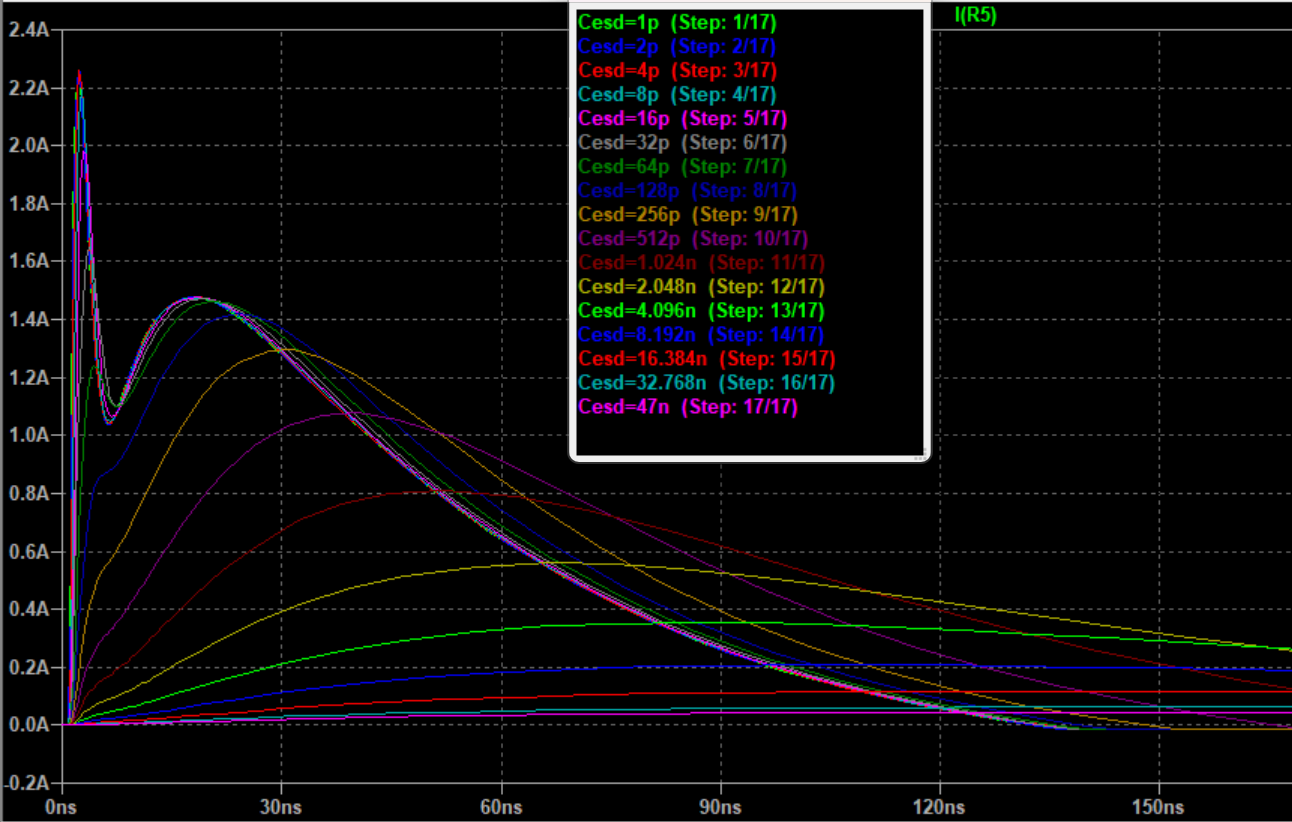

对于高频信号通路，一般是50欧的阻抗匹配要求。芯片的内阻也为50欧。作为ESD对策，一般会在信号电路靠近芯片端放置ESD器件。作为ESD器件的关键特性，Cj（节间电容）即图中的C5为仿真的器件。设置Cj为1p~47nf范围，检测负载R5的电流和电压。仿真结果如下图（7）。
图（7）
从图（7），我们可以得到以下信息：
1）通过负载R5的电流峰值是2.3A左右，因此，ESD器件的峰值脉冲电流Ipp≥2.3A。电流峰值随节间电容Cj的增加而减小。
2）负载R5的峰值电压为110V以上。在30ns时，达到65V左右。因此,ESD器件是必须的。电压峰值随节间电容Cj的增加而减小。
3）ESD器件的节间电容值，在1pf~32pf范围内时，对负载的电流和电压作用不大。由于是高频信号通路，随着节间电容值增加，会对高频信号（6GHz）质量产生影响。因此Cj值不能太大。目前适用于高频信号的ESD器件的节间电容Cj<1pf.
2. 电源内阻的仿真
在图（6）的电路图中，POC滤波电路后的负载电阻R7=10兆欧。这个负载电阻，在摄像头端，是电源芯片的输入电阻。在主机端，是电源芯片的输出电阻。一般的电源芯片的规格书中，找不到这个电阻值的规格。

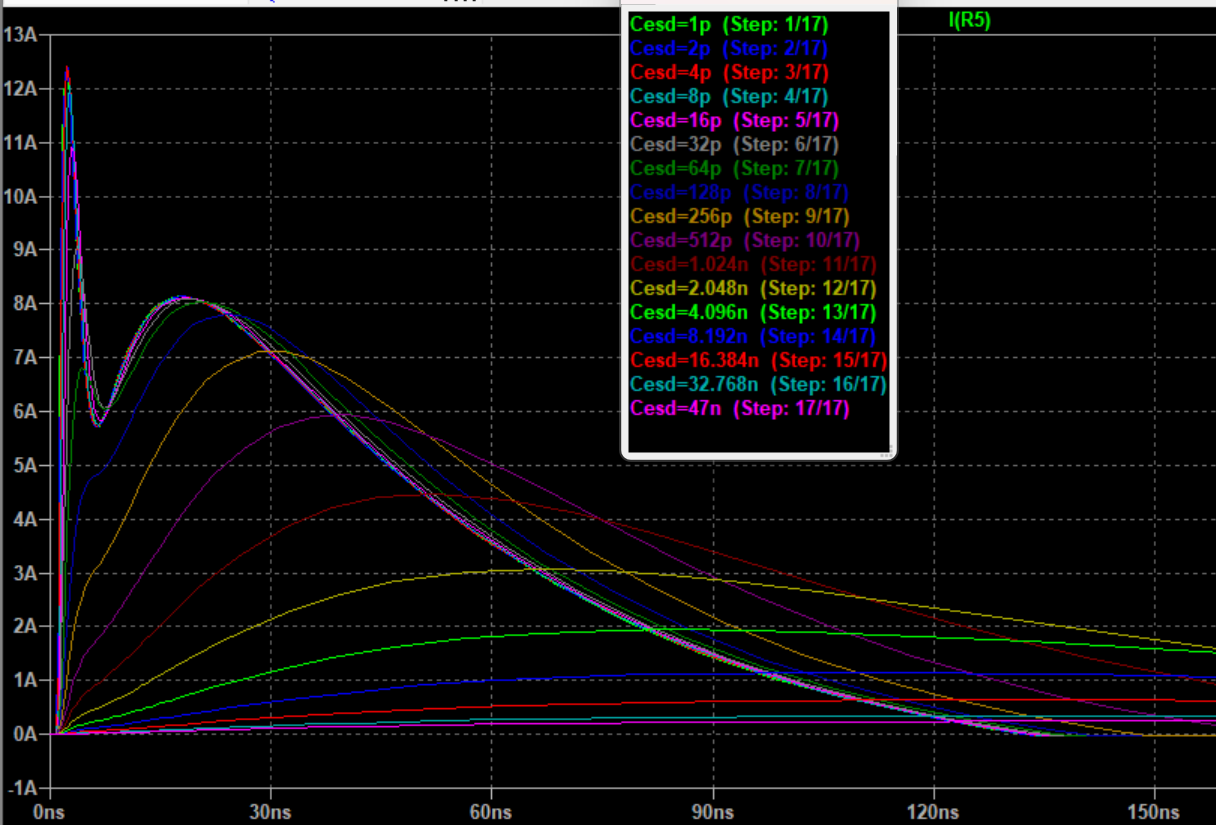

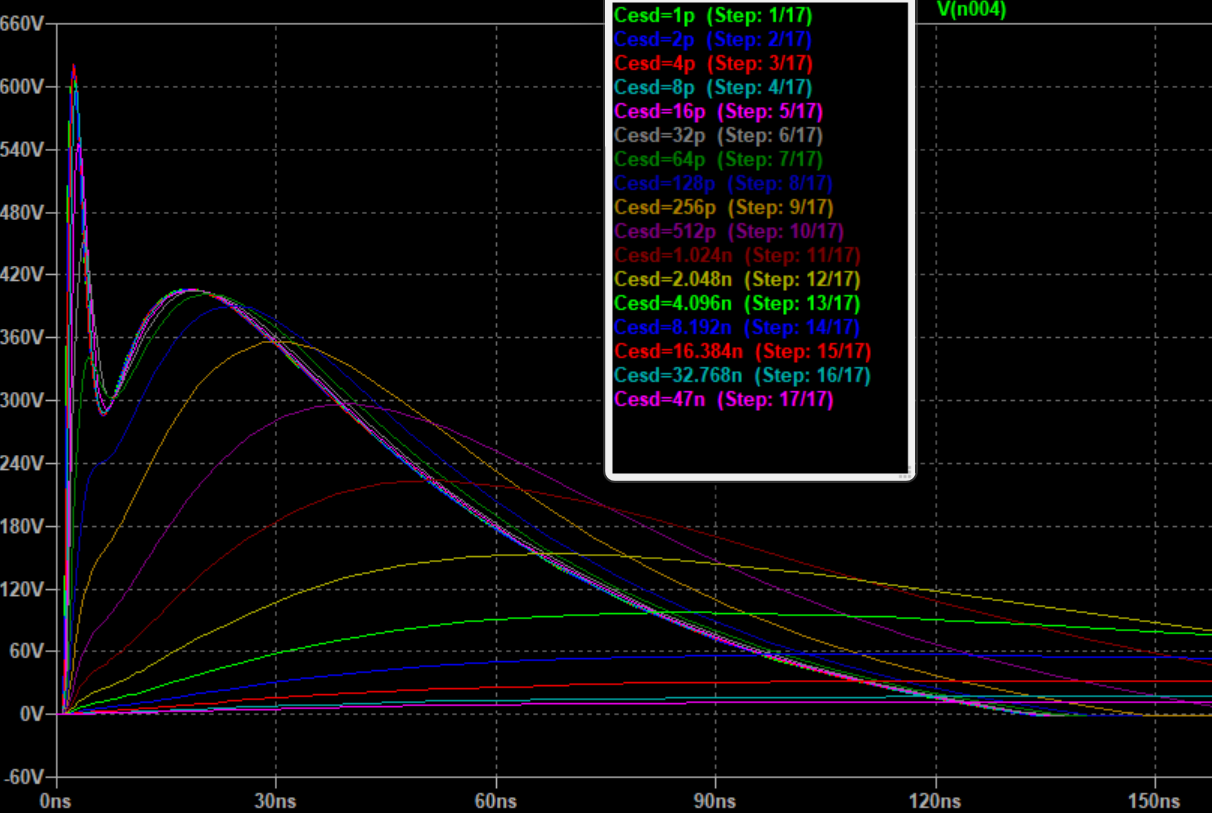

设置R7=1兆欧，仿真测试负载R5的电流和电压波形如图（8）。
可以看到，峰值电流为12A。即ESD器件的峰值脉冲电流Ipp≥12A。
图（8）
3.波形频谱分析
为什么电源芯片的内阻会影响流过R5的电流和电压值？
POC滤波电路是一个由电感、电容和电阻构成的带阻滤波器，带阻的频率是1MHz~6GHz范围。

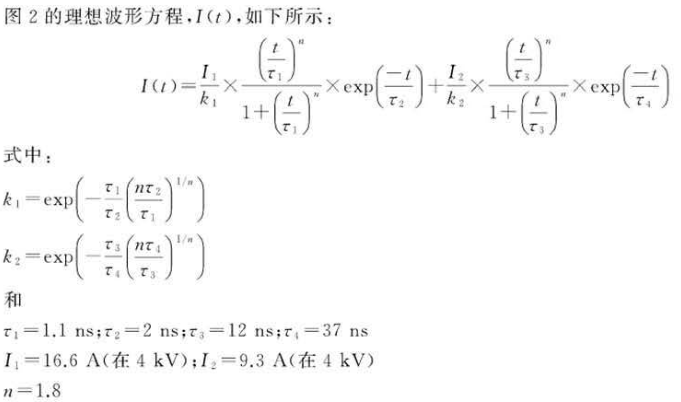

图（2）所示的理想波形的方程如下：

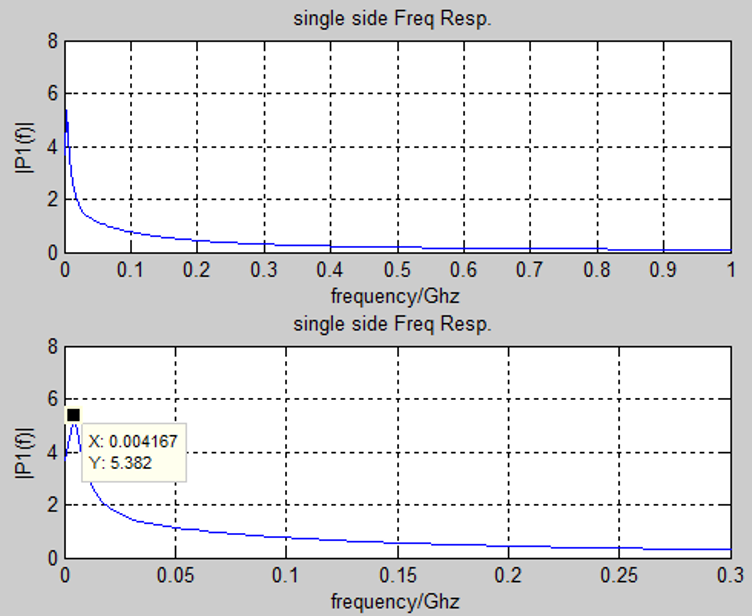

通过对图（2）的波形进行傅里叶变换，可以得到图（9）所示的频谱图。
图（9）
可以看到，ESD测试波形的频谱分布，在0~1GHz之间，在4MHz处，有最大值。即，ESD测试波形的频率范围，正好在POC滤波电路的带阻范围内。POC滤波电路不能吸收该部分能量，反而由于电感的反电动势，增强了信号的强度，通过高频信号回路释放。
4.结论分析
在考虑ESD失效的原因时，需要考虑POC电路及电源芯片的影响。电源芯片的输入内阻（在摄像头端）和输出内阻（主机端）是需要考虑的因素。
在不知道具体内阻参数的情况下，选择峰值脉冲电流Ipp尽量大的ESD器件。
