全开源数字孪生系统搭建方案：从三维建模到可视化展示全流程落地
摘要：数字孪生技术凭借虚实映射、实时仿真、可视化管控的核心能力，广泛应用于智慧园区、工业制造、智慧城市、能源管控等领域。当前商用数字孪生平台存在成本高、私有化适配差、二次开发受限等痛点，而全开源技术栈可实现零成本搭建、自主可控、灵活拓展的生产级数字孪生系统。本文基于纯开源工具与框架，系统性讲解数字孪生系统三维建模、模型优化、数据中台、场景渲染、前端可视化展示的全链路搭建流程，梳理各环节开源工具选型标准、核心技术原理、落地步骤及避坑要点，为开发者、企业轻量化落地数字孪生项目提供完整可复用的开源解决方案。
关键词：数字孪生；开源框架；三维建模；Web3D可视化；虚实映射；IoT数据接入
一、引言
数字孪生是通过数字化手段构建物理实体、场景、流程的虚拟镜像，依托数据实时同步、物理仿真、动态渲染技术，实现物理世界与虚拟世界的双向映射、实时交互与智能推演。完整的数字孪生系统核心链路包含物理实体采集-三维模型构建-数据融合驱动-场景渲染仿真-可视化交互展示五大核心环节。
行业内传统数字孪生解决方案多依赖商用引擎与付费平台，存在授权费用高昂、源码封闭、定制化难度大、私有化部署受限等问题，中小项目及个人开发者难以落地。而随着开源Web3D、建模工具、物联网中间件的快速迭代，目前已形成一套成熟、稳定、可商用的全开源技术栈，无需依赖任何商用软件，即可搭建出高保真、低延迟、可拓展的数字孪生系统，完全满足工业监控、园区运维、城市治理等常规业务场景需求。
本文摒弃商用闭源方案，全程采用开源免费工具链，从零拆解数字孪生全流程落地逻辑，涵盖模型制作、格式优化、数据接入、场景搭建、实时渲染、前端展示、交互功能开发全流程，同时对比各开源工具的优劣与适配场景，提供标准化落地流程与架构设计方案，具备极强的实操性与复用性。
二、开源数字孪生系统整体架构设计

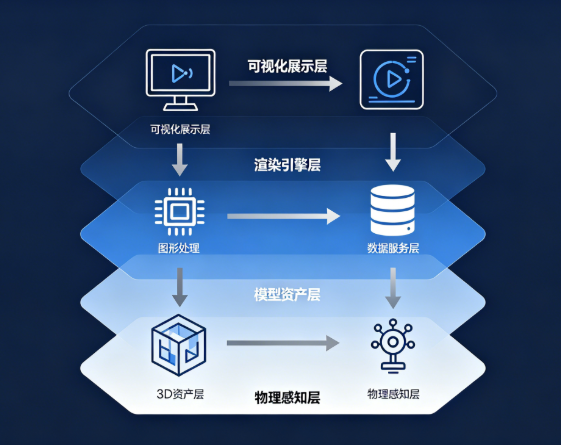

一套标准的开源数字孪生系统采用分层解耦、前后端分离、数据驱动的架构设计，自上而下可分为可视化展示层、渲染引擎层、数据服务层、模型资产层、物理感知层五层架构，各层级均采用开源技术搭建，层级独立、拓展性强。
2.1 整体五层架构
第一层：物理感知层。作为系统数据源头，包含各类物理设备与感知终端，如工业传感器、温湿度设备、摄像头、定位终端、PLC设备等，通过各类物联网协议采集物理实体的状态数据、运行参数、环境数据，为虚拟模型动态更新提供数据支撑。
第二层：模型资产层。数字孪生的核心底座，包含场景模型、设备模型、建筑模型、地形模型等全品类三维资产。依托开源建模工具完成模型搭建、烘焙、减面、轻量化处理，统一输出Web端通用的标准模型格式，保障场景加载效率与展示效果。
第三层：数据服务层。系统的中枢核心，负责多源异构数据的采集、清洗、存储、转发与仿真计算。基于开源物联网中间件、数据库、消息队列，实现IoT设备数据实时接入、历史数据存储、数据协议解析、物理仿真运算，打通物理实体与虚拟模型的数据链路。
第四层：渲染引擎层。负责三维场景的加载、渲染、动画驱动、物理模拟与交互响应。采用开源Web3D引擎实现轻量化网页端渲染，无需安装客户端，支持跨端访问，同时保障高保真视觉效果与低延迟交互性能。
第五层：可视化展示层。用户交互终端，包含Web端大屏、移动端、触控终端等，实现三维场景展示、数据看板联动、设备交互控制、告警弹窗、视角切换、场景漫游等可视化功能，面向业务人员提供直观的管控界面。
2.2 全开源技术栈选型（生产级）
结合稳定性、社区活跃度、商用适配性、轻量化特性，本文选定行业主流成熟的开源技术栈，全程无付费组件，具体选型如下：
建模环节：Blender（三维建模、模型烘焙、轻量化处理）、QGIS（GIS地形、地理场景建模）、IfcOpenShell（BIM模型开源解析转换）
模型格式与优化：glTF/GLB（Web标准模型格式）、Draco（开源模型压缩算法）
数据接入与传输：EMQ X（开源MQTT消息中间件）、OPC UA Stack（工业协议解析）、Modbus Slave（设备数据采集）
数据存储与计算：InfluxDB（时序数据库，存储设备实时数据）、MySQL（业务数据存储）、Python Scipy（开源物理仿真计算）
三维渲染引擎：Three.js（主流Web3D开源引擎）、OpenTwin（数字孪生专用开源框架）
前端可视化：Vue3+Element Plus（页面框架）、ECharts/AntV（数据可视化图表）
部署环境：Docker（容器化开源部署）、Nginx（静态资源托管）
三、开源数字孪生三维建模全流程（模型层落地）
三维建模是数字孪生系统的基础，模型的精度、面数、格式直接决定系统的加载速度、渲染效果与运行性能。开源建模环节核心目标是：低成本完成高保真建模、标准化格式输出、极致轻量化优化，适配Web端实时渲染需求。本章节基于Blender为主、开源辅助工具为辅，详解全流程建模与优化方案。
3.1 建模工具核心优势
Blender是完全开源免费、跨平台的全能三维建模工具，也是当前开源数字孪生领域的主流建模工具，无任何功能限制，支持工业设备、建筑园区、地形场景、零部件的全维度建模。同时支持Python脚本自动化建模，可批量处理模型资产，完美适配B/S架构的Web端数字孪生项目，相比3ds Max、Maya等商用软件，零成本、可二次开发、轻量化优势显著。

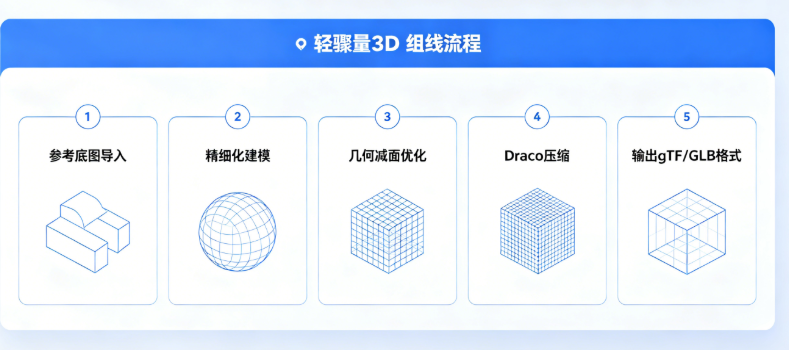

3.2 全场景建模流程
3.2.1 资产梳理与底图导入
建模前期需完成物理场景数据采集，包括厂区CAD图纸、设备尺寸参数、场景实拍纹理图、地形高程数据等。将CAD图纸、航拍底图导入Blender作为参考底图，校准场景比例，确保虚拟模型与物理实体1:1等比例还原，保障虚实映射的精度。针对GIS地理场景，可通过QGIS开源工具导出地形高程数据，导入Blender生成真实地形地貌。
3.2.2 精细化建模与材质烘焙
根据场景需求分层级建模，优先搭建场景基底（地面、道路、地形），再搭建建筑、设备、管线等核心资产。建模遵循"简约保真"原则，业务可视区域精细化建模，隐藏结构、内部冗余结构简化处理。
材质采用PBR物理渲染标准，通过Blender内置材质系统制作金属、磨砂、玻璃、石材等物理材质，搭配HDR环境贴图提升场景真实感。完成模型搭建后进行材质烘焙、光照烘焙，将实时计算的光影信息固化到模型纹理中，大幅降低Web端渲染算力消耗，解决开源引擎渲染性能不足的问题。
3.2.3 BIM模型开源适配处理
针对建筑类数字孪生场景，常用Revit生成的IFC格式BIM模型，通过开源工具IfcOpenShell完成IFC模型解析、轻量化转换，将BIM模型转换为Blender可编辑格式，修复模型破面、重叠面等问题，实现BIM模型的开源化复用，无需依赖商用BIM转换工具。
3.3 模型轻量化优化（核心关键）
原生建模模型面数过高、纹理体积过大，直接上传Web端会导致加载卡顿、渲染延迟，必须进行全维度轻量化优化，这是开源数字孪生项目落地的核心要点。
1. 几何减面优化：使用Blender内置减面工具，在不影响视觉效果的前提下，对模型网格进行简化，删除冗余顶点、重复面、隐藏面，将高模转化为适配Web的低模，常规场景模型面数可压缩60%-80%。
2. Draco压缩处理：采用Google开源的Draco算法，对模型网格数据进行无损压缩，大幅降低glTF/GLB模型文件体积，压缩率可达50%-70%，实现网页端秒级加载。
3. 纹理压缩与合并：统一纹理尺寸为2的幂次方，压缩纹理分辨率，合并重复纹理贴图，删除无用纹理通道，减少GPU显存占用。
4. 模型分层导出：按照场景、建筑、设备、构件分层导出模型，实现按需加载，避免一次性加载全量模型导致的性能卡顿。
3.4 标准化模型格式输出
Web端数字孪生渲染的黄金标准格式为glTF/GLB，该格式是开源通用三维模型格式，兼容性强、加载速度快、支持PBR材质与动画数据，完美适配Three.js等开源Web3D引擎。建模优化完成后，统一导出GLB单文件格式，整合模型、材质、纹理、动画数据，便于场景管理与加载调用。
四、开源数据服务层搭建（虚实映射核心）
模型是数字孪生的静态底座，数据是数字孪生的动态灵魂。数据服务层的核心作用是打通物理设备与虚拟模型的数据链路，实现物理状态实时同步到虚拟场景，完成虚实动态映射。本章节基于全开源工具，实现多源数据采集、解析、存储、转发与仿真计算。
4.1 多源设备数据采集接入
工业、园区、智慧城市场景的设备协议繁杂，主流包含MQTT、OPC UA、Modbus、HTTP等协议，依托开源中间件实现全协议适配。
采用EMQ X开源MQTT服务器作为核心消息中间件，支持百万级设备并发接入，低延迟、高可靠，适配物联网设备实时数据传输。针对工业PLC、传感器等Modbus、OPC UA协议设备，通过开源协议转换工具将私有协议数据统一转换为MQTT标准消息格式，实现多源数据归一化处理。

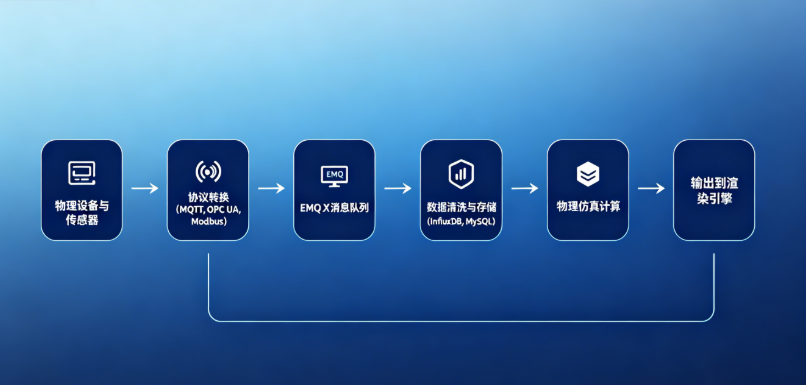

数据采集流程为：物理传感器/设备采集实时参数→边缘端开源网关预处理数据→协议解析转换→EMQ X消息队列转发→后端服务订阅消费，全程无商用组件，支持离线缓存、断线重连，保障数据传输稳定性。
4.2 数据存储与治理
数字孪生系统数据分为实时时序数据与静态业务数据，采用双开源数据库架构存储。
实时设备温度、湿度、转速、能耗等高频时序数据，存储于InfluxDB开源时序数据库，该数据库专为时序数据优化，写入速度快、压缩比高，支持海量设备数据长期存储与快速查询，适配实时监控、历史回溯、数据统计场景。
设备台账、场景配置、用户权限、告警规则等静态业务数据，存储于MySQL开源关系型数据库，数据稳定、社区成熟、运维成本低。
同时通过Python开源脚本实现数据清洗、去重、异常过滤，剔除脏数据、无效数据，保障驱动模型的数据精准度，避免虚拟场景出现状态错乱、数值异常等问题。
4.3 开源物理仿真与数据驱动逻辑
区别于传统静态三维展示，真正的数字孪生具备物理仿真、状态推演能力。基于Python Scipy、NumPy开源科学计算库，可实现结构应力、流体流动、温度扩散、设备损耗等轻量化物理仿真。
通过编写仿真算法脚本，输入设备实时运行参数、环境参数，即可计算出物理实体的动态变化数据，驱动虚拟模型的形变、变色、动画联动、参数更新。例如工业产线设备温度过高时，仿真计算热扩散范围，虚拟模型实时展示温度渐变效果，同时触发告警联动，实现从"数据展示"到"智能仿真"的升级。
五、开源渲染引擎层开发（场景渲染核心）
渲染引擎是数字孪生系统的核心交互载体，负责加载三维模型、构建虚拟场景、执行实时渲染、响应交互操作。相较于商用Unity、Unreal引擎，开源Web3D引擎无需客户端、跨端适配、轻量化部署，更适合Web大屏、云端管控的数字孪生场景。本文核心采用Three.js+OpenTwin组合开源方案，兼顾灵活性与专业性。
5.1 核心开源引擎选型解析
Three.js是目前全球最主流的开源Web3D渲染引擎，社区生态完善、文档丰富、插件齐全，支持glTF/GLB模型加载、PBR材质渲染、光影特效、粒子动画、视角控制、碰撞检测等全功能，适配绝大多数数字孪生场景，开发者可高度自定义场景逻辑，无功能限制、无授权约束。
OpenTwin是专为数字孪生场景研发的开源框架，基于Three.js二次封装，内置IoT数据绑定、模型分层管理、虚实映射、场景漫游、告警联动等原生能力，大幅降低数字孪生开发门槛，适合快速搭建标准化数字孪生系统。

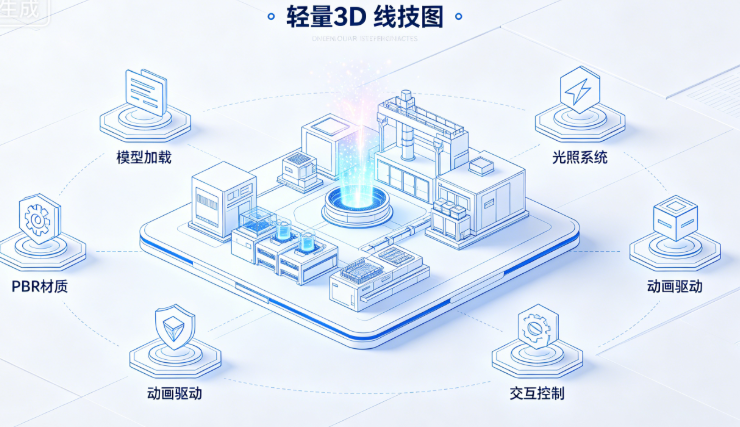

5.2 三维场景搭建核心流程
5.2.1 基础场景初始化
基于Three.js初始化WebGL渲染场景，创建场景容器、相机、渲染器、光照系统，适配浏览器窗口大小，开启抗锯齿、自适应渲染，优化画面清晰度。同时设置场景雾化、环境光、平行光，模拟真实物理光影环境，提升场景立体感。
5.2.2 模型批量加载与分层管理
通过Three.js GLTF加载器导入优化后的GLB模型，采用分层加载策略，优先加载场景基底模型，异步加载设备、构件模型，避免页面卡顿。对所有模型进行分组管理，区分建筑层、设备层、地形层、特效层，支持单独显隐、缩放、定位、高亮，为后续交互管控提供基础。
5.2.3 动态特效与仿真渲染
依托Three.js开源插件实现各类数字孪生通用特效，包括设备运行流光、管线流动、烟雾告警、闪烁高亮、粒子特效、镜头光晕等。同时绑定后端仿真数据与实时设备数据，实现特效动态驱动，例如设备运行时自动触发流光动画，异常时触发红色闪烁告警特效，让虚拟场景与物理实体状态完全同步。
5.3 性能优化方案（Web端核心）
开源Web引擎原生性能有限，复杂场景易出现掉帧、卡顿、延迟问题，需通过多重优化保障流畅运行。一是开启帧渲染节流，降低闲置场景渲染频率；二是实现模型按需加载、视口外模型隐藏渲染；三是采用实例化渲染，批量处理相同设备模型，减少GPU渲染压力；四是开启硬件加速，适配浏览器GPU并行计算，最终保障复杂场景帧率稳定在60帧，实现低延迟、高流畅的渲染效果。
六、前端可视化展示层开发与交互落地
可视化展示层是用户直接感知的终端界面，核心实现三维场景展示、数据联动、交互管控、数据可视化分析等功能。基于Vue3开源前端框架搭建页面体系，结合图表组件实现场景与数据的融合展示。

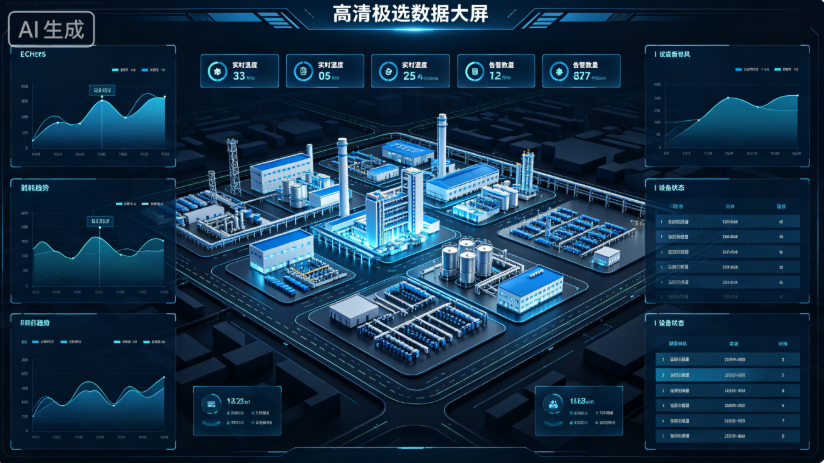

6.1 页面整体架构
前端页面采用"三维主场景+数据看板+功能侧边栏+弹窗交互"的经典数字孪生布局。三维场景占据页面核心区域，实时展示全域虚拟镜像；顶部展示全局统计指标、时间、告警数量；侧边栏展示设备列表、参数详情、控制按钮；弹窗实现设备详情查看、参数配置、告警记录查询功能。
6.2 数据可视化联动开发
基于ECharts、AntV开源图表库，搭建多维数据看板，展示设备能耗、运行状态、告警统计、环境参数、设备在线率等核心业务数据。通过WebSocket长连接与后端服务实时通信，保障图表数据、三维模型参数同步更新，实现模型状态、场景特效、数据看板三位一体实时联动。
例如当车间温度超标时，三维设备自动高亮告警，温度参数实时刷新，右侧告警看板同步新增告警记录，趋势图表展示温度变化曲线，实现可视化全链路预警。
6.3 核心交互功能实现
依托Three.js原生交互API，实现数字孪生系统常用交互功能，全部基于开源代码开发，无第三方付费组件。包含鼠标缩放、平移、旋转、场景漫游、第一视角行走、设备点击拾取、定点视角跳转、区域框选、模型显隐切换、设备远程控制联动等功能。同时支持适配触控大屏、电脑端、移动端多终端展示，满足不同场景的展示与管控需求。
七、系统部署、测试与落地优化
7.1 开源容器化部署

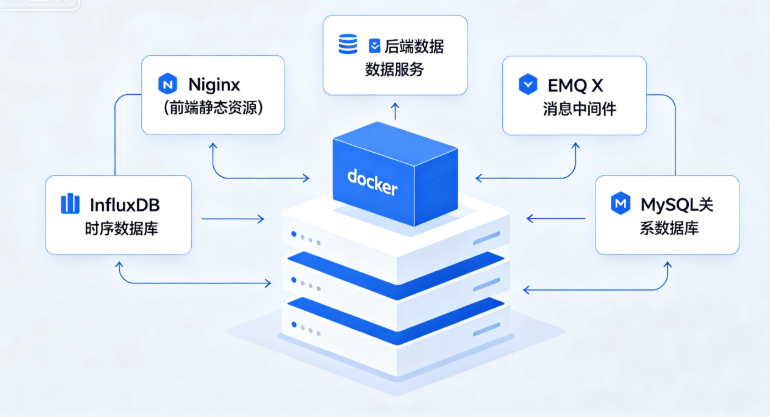

采用Docker开源容器化技术对整套系统进行打包部署，统一开发、测试、生产环境，解决环境适配问题。将前端静态资源通过Nginx托管，后端数据服务、MQTT中间件、数据库分别打包为独立容器，通过Docker Compose实现一键部署、快速迁移，支持私有化离线部署，完全适配企业内网使用场景。
7.2 系统功能与性能测试
落地后完成全维度测试：功能测试验证模型加载、数据同步、交互操作、告警联动的准确性；性能测试验证高并发设备接入、复杂场景渲染、大数据量刷新的稳定性；兼容性测试适配Chrome、Edge等主流浏览器及各类大屏终端。针对测试中出现的卡顿、数据延迟、模型加载异常等问题，通过模型二次优化、接口缓存、请求节流等方式迭代修复。
7.3 开源方案落地优势与避坑要点
核心优势：整套方案零软件授权成本，源码完全自主可控，无商业绑定，可任意二次开发、私有化部署、商用落地；技术栈社区活跃，问题解决方案丰富，运维成本低；分层架构灵活拓展，可快速适配智慧工厂、智慧园区、智慧城市、能源管控等多类场景。
落地避坑要点：一是避免盲目高精度建模，过度追求模型细节会导致性能崩盘，需坚持轻量化优先；二是统一模型格式标准，杜绝多格式混用引发的渲染异常；三是做好数据节流与缓存，高频数据未做优化易导致前端卡顿；四是分层管理模型与数据逻辑，避免代码耦合过重，不利于后期迭代拓展。
八、总结与展望
本文基于全开源技术栈，完整搭建了一套从三维建模、模型优化、数据接入、仿真计算、引擎渲染到前端可视化展示的生产级数字孪生系统，拆解了各环节的开源工具选型、核心技术原理、标准化落地流程与性能优化方案。相较于传统商用闭源方案，本套开源方案具备零成本、高自主、高适配、易拓展的核心优势，完全满足中小规模数字孪生项目的商用落地需求，同时适合开发者学习、二次开发与功能迭代。

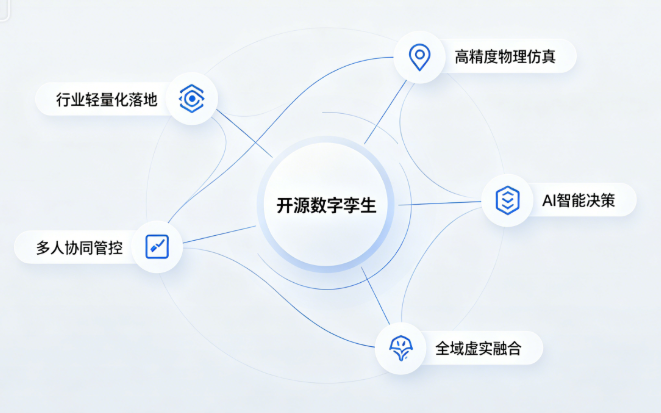

随着开源Web3D技术、AI仿真算法、物联网中间件的持续迭代，开源数字孪生方案将逐步向高精度物理仿真、AI智能决策、全域虚实融合、多人协同管控方向升级。未来可基于本方案进一步集成开源AI框架，实现设备故障预测、场景智能调度、态势自动研判等高阶功能，让轻量化开源数字孪生系统具备更高的业务价值与智能化能力，助力各行业低成本、快速完成数字化、可视化转型升级。
后续我将连续更新系列文章，完整讲解从环境搭建、模型构建到项目开发与成果展示的全流程，干货满满，欢迎持续关注。
