D1307-RTC时钟芯片简介

概述

D1307 串行实时时钟(RTC)是一款低功耗、十六进制编码(BCD)的时钟/日历，外加 56 字节非易失性 SRAM（NV SRAM ），地址与数据通过 I2C接口串行传输。时钟/日历提供秒、分、时、星期、日、月和年信息，对于少于 31 天的月份，将自动调整月末日期，包括闰年修正，时钟格式可以是24 小时或带 AM/PM 指示的 12 小时格式。

产品应用领域

1. 消费电子（最常见）

智能手表、手环、蓝牙耳机充电仓，智能音箱、闹钟、收音机、音响，机顶盒、电视、显示器、游戏机，数码相机、摄像机、录音笔。

2. 智能家居 & 家电

空调、洗衣机、冰箱、热水器（定时开关机），智能插座、智能灯、窗帘电机，浴霸、油烟机、烤箱、微波炉。

工业控制 & 仪器仪表

工业 PLC、工控机、传感器模块，电能表、水表、燃气表、热量表，医疗设备、检测仪、分析仪，充电桩、储能 BMS 系统。

4. 汽车电子 & 车载设备

车载中控、行车记录仪、T-BOX，车载导航、OBD、电池管理，车灯控制、座椅 / 空调控制板。

5. 通信与网络设备

路由器、交换机、光猫，5G 模块、物联网网关、DTU，服务器、安防 NVR、监控主机。

6. 安防与物联网

IoT，摄像头、门禁、指纹锁、报警器，定位器、 tracker、共享设备，各类低功耗物联网终端。

7. 办公与医疗设备

打印机、复印机、考勤机，心电仪、血压计、监护仪，医疗记录仪、诊断设备。

功能介绍

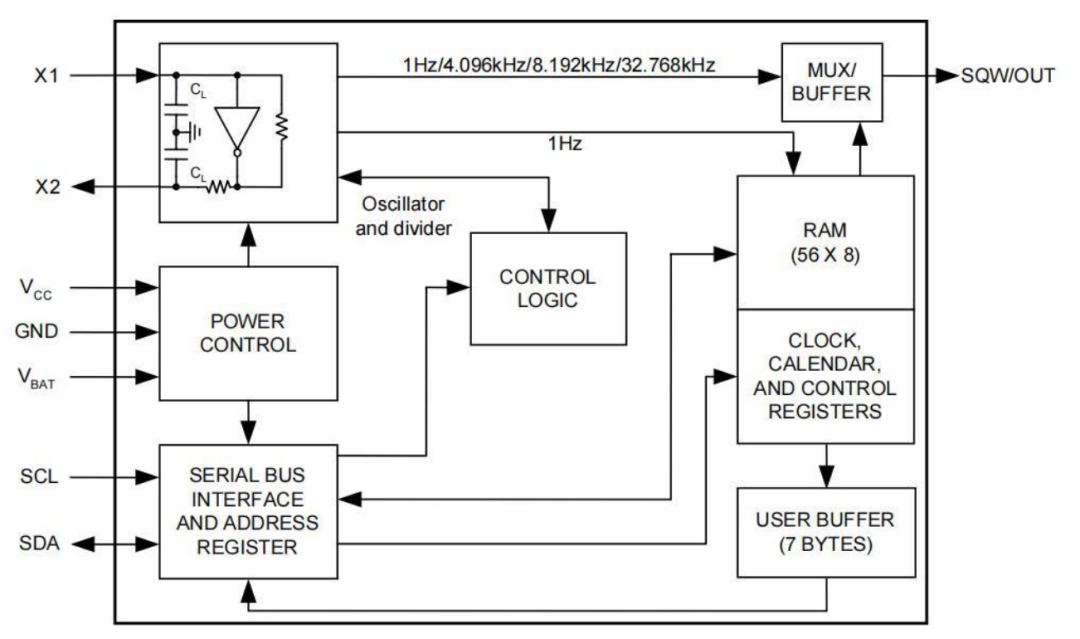

D1307 是一款低功耗时钟/日历，带有56 字节的电池备份SRAM。时钟/日历提供秒，分，小时，日，月，周和年信息。月末的日期会自动调整为少于31 天的月份，包括闰年的更正。D1307 作为I2C 总线上的从器件工作。通过寄存器地址实现START 条件并提供设备标识码，可以按顺序访问后续寄存器，直到执行STOP 条件。

当VCC 低于1.25 x VBAT 时，器件终止正在进行的访问并重置器件地址计数器。此时将无法识别设备的输入，以防止错误数据从超出容差的系统写入设备。当VCC 低于VBAT 时，器件切换到低电流电池备份模式。上电时，当VCC 大于VBAT + 0 .2V 时，器件从电池切换到VCC，当VCC 大于1.25 x VBAT 时，器件识别输入。

1.振荡器电路

D1307 采用外部32.768kHz 晶振。振荡器电路不需要任何外部电阻器或电容器即可工作。如果使用具有指定特性的晶体，启动时间通常不到一秒。

2.时钟精度

时钟的精确度取决于晶体的精度和振荡器电路的容性负载与修整晶体的容性负载之间的匹配精度。温度漂移引起的晶体频率漂移会增加额外的误差。耦合到振荡器电路中的外部电路噪声可能导致时钟快速运行。

基本特性

1、I2C 串行总线接口，适用于绝大多数MCU通用接口通讯；

2、带备用电池的56 字节非易失性RAM，可保证短时间掉电不丢数据；

3、静态电流极小，超长待机；

4、可编程方波输出；

5、独立外部电池接口，自动掉电检测及电源切换电路；

6、电池供电下，振荡器工作时的消耗小于500nA。

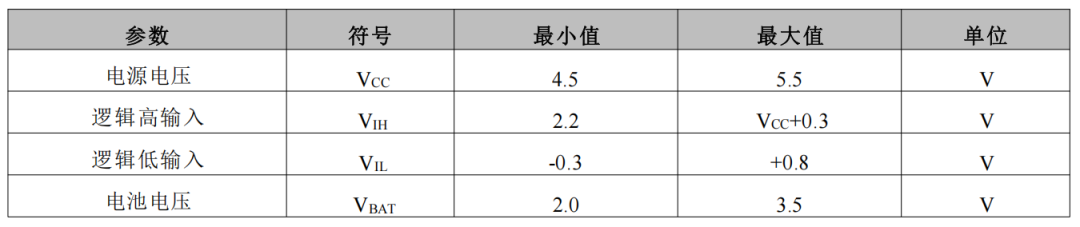

基本参数

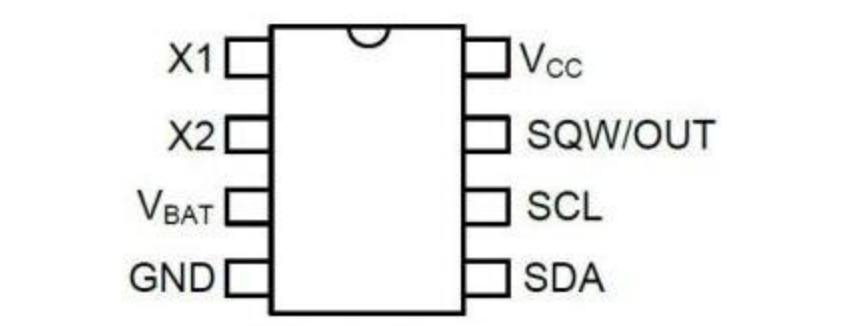

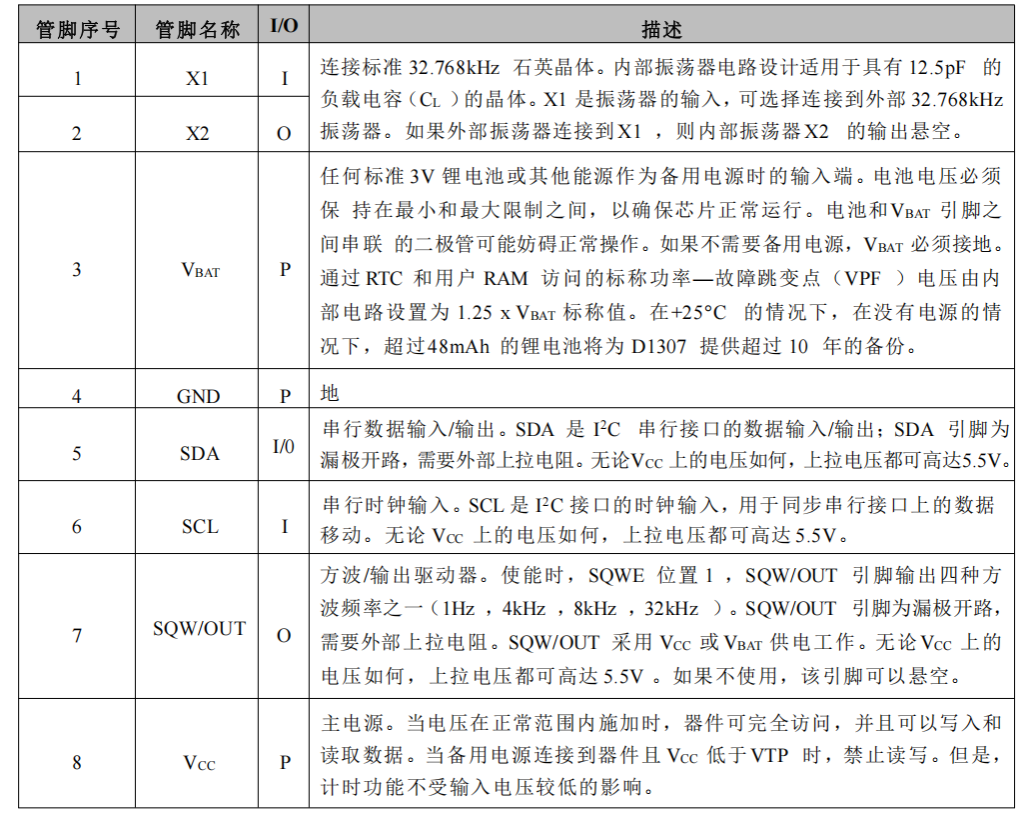

引脚信息

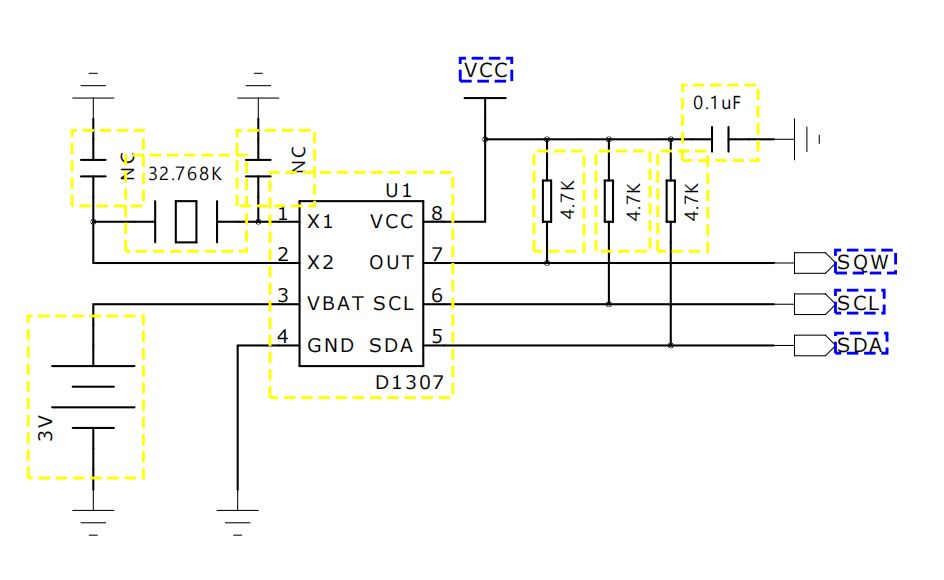

参考设计
