一、前言：摩尔定律的黄昏与破局之问
1965年，戈登·摩尔提出摩尔定律：集成电路上的晶体管数量每18-24个月翻一番，芯片性能同步翻倍、单位成本持续下降。半个多世纪以来，全球半导体产业始终围绕几何缩微的核心逻辑发展，从早期微米制程，逐步迭代至7nm、5nm、3nm先进制程，依靠持续缩小晶体管物理尺寸，推动全球数字产业高速发展。
但随着制程逼近物理极限，传统摩尔定律已经走入瓶颈，产业面临三重无解困境，后摩尔时代的技术变革迫在眉睫。
第一，物理瓶颈凸显。7nm以下制程量子隧穿效应愈发明显，芯片漏电率大幅飙升；2nm节点已无限接近原子物理尺度，通过缩小尺寸提升性能的空间基本耗尽。
第二，制造成本失控。先进制程研发、产线投入成本呈指数级增长，2nm芯片设计成本超10亿美元，单台EUV极紫外光刻设备造价突破1.5亿美元，仅有极少数国际巨头能够承担，产业门槛无限抬高。
第三，外部技术封锁加剧。国内半导体产业无法获取高端EUV光刻设备，难以跟进全球最先进的几何缩微制程迭代，传统芯片升级路径被彻底限制。
在后摩尔时代行业集体迷茫的背景下，2026年5月25日，华为在IEEE国际电路与系统研讨会（ISCAS 2026）上，正式发布韬（τ）定律 。这是中国科技企业首次为全球半导体产业定义全新的底层演进范式，彻底打破"唯制程论"，以时间缩微开辟芯片升级的全新赛道。
二、韬（τ）定律：核心定义与底层逻辑
2.1 韬（τ）的核心含义
"韬"取自希腊字母τ（tau），在电路理论中，τ代表电路时间常数，是衡量芯片信号从一种状态切换至另一种状态的时延核心指标。简单来说，τ的数值越小，电路信号切换速度越快、芯片运行性能越强、能效比越高。
华为以"韬"命名全新芯片演进定律，既贴合技术内核，也暗含"韬光养晦、厚积薄发"的产业深耕理念。
2.2 韬（τ）定律官方定义
韬（τ）定律核心内涵：以**时间缩微（τ-scaling）**替代传统的几何缩微，将全层级时间常数τ最小化作为核心目标，通过逻辑折叠、全栈软硬件协同、系统架构重构等创新技术，在器件、电路、芯片、系统四大层级，全域压缩信号传播与运行时延，最终实现晶体管密度、芯片运行性能、能效比的持续迭代跃升。
通俗解读：传统摩尔定律比拼的是"晶体管尺寸更小"，依赖物理制程突破；华为韬定律比拼的是"信号传输更快"，通过全系统优化，让芯片运行效率极致提升，不再单一依赖先进制程。
2.3 韬定律与摩尔定律的本质区别
| 对比维度 | 摩尔定律 | 韬（τ）定律 |
|---|---|---|
| 核心逻辑 | 几何缩微：缩小晶体管物理尺寸 | 时间缩微：压缩全链路信号时延τ |
| 优化维度 | 单一空间维度，仅聚焦制程迭代 | 器件、电路、芯片、系统全栈四维协同优化 |
| 依赖技术 | EUV光刻、极致先进制程工艺 | 逻辑折叠、3D堆叠、先进封装、软硬件协同 |
| 成本趋势 | 指数级暴涨，研发制造成本极高 | 盘活成熟制程，成本可控，边际收益稳定 |
| 适用场景 | 仅适配2nm/3nm前沿先进制程 | 全覆盖7nm/14nm/28nm等成熟制程，适配性极强 |

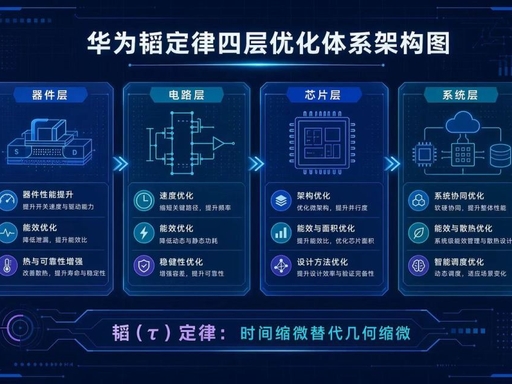

三、韬定律四大技术层级：全栈降时延落地路径
韬定律并非单一技术概念，而是一套完整、可落地、可量产的芯片优化体系，从物理器件到顶层系统，四层技术层层联动，全方位压缩时间常数τ。
3.1 器件层：物理底层极致减时延
器件层是芯片性能的基础，核心优化目标是最小化晶体管与互连线路的RC延迟（电阻R×电容C=时间常数τ）。华为通过优化晶体管内部结构，降低器件导通电阻、减少漏电损耗，大幅缩短晶体管开关响应时延；同时优化芯片互连材料，降低布线电阻、削弱寄生电容干扰。该层级优化无需依赖先进光刻技术，可在成熟制程下实现物理性能的极致挖掘。
3.2 电路层：逻辑折叠（核心黑科技）
逻辑折叠是韬定律最核心的标志性技术，彻底打破传统芯片二维平面布局的物理局限。传统芯片电路均为平面平铺设计，关键信号路径走线长、损耗大、时延高。而逻辑折叠技术可将二维平面电路重构为三维立体结构，大幅压缩关键路径的走线长度，最高可缩短50%以上的信号传输距离。
根据华为官方实测数据，通过逻辑折叠技术，芯片晶体管密度可提升53.5%，电路整体能效提升41%。区别于行业常规的3D芯片堆叠（芯片拼接整合），逻辑折叠是单芯片内部的电路架构重构，是从底层原理上的效率革新。
3.3 芯片层：全栈软硬件协同优化
在芯片架构层面，韬定律聚焦工作负载的细粒度优化，通过软硬件深度协同降低指令执行时延。一方面，华为自研CPU、GPU、NPU核心架构，优化指令流水线架构，减少运算冗余步骤；另一方面，通过定制化编译器、操作系统、驱动程序深度适配硬件架构，精准调度指令流与数据流，彻底消除无效运算与等待时延。同时依托AI动态算力调度技术，提升芯片并行运算能力，进一步压缩整体执行时间。
3.4 系统层：架构重构+高速互联
芯片性能不止取决于单颗芯片能力，更受系统互联效率制约。韬定律在系统层通过自研灵衢总线，搭建统一高速内存互联协议，实现芯片间、设备间超低延迟数据交互。同时重构整体系统架构，摒弃传统单核算力堆砌模式，采用异构融合、存算一体架构，大幅减少数据频繁搬运带来的时延损耗，通过端-边-云全链路协同，实现系统级响应速度的全面升级。
四、六年量产实证：381款芯片验证技术可行性
韬定律并非理论概念，而是经过长期量产验证的成熟技术体系。华为从2020年开始布局"时间缩微"技术路线，历经六年持续迭代打磨，截至2026年，已基于韬定律技术体系，累计设计并成功量产381款芯片，全面覆盖智能手机、服务器、AI算力、汽车电子、物联网等核心领域。
其中，麒麟系列终端芯片通过逻辑折叠技术迭代，综合性能较传统平面架构提升超50%；昇腾系列AI芯片依托系统级τ全链路优化，算力密度与能效比实现跨越式升级。根据华为技术推演，未来基于韬定律优化的成熟制程芯片，可实现等效1.4nm先进制程的性能水平，全程无需依赖EUV光刻机，彻底打破先进制程封锁壁垒。
五、韬定律的产业价值：重构全球半导体竞争格局
5.1 重塑全球芯片技术演进规则
韬定律的问世，彻底终结了全球半导体行业"唯纳米制程论"的单一评价体系。芯片性能竞争不再比拼制程数字的极致大小，而是转向全系统能效、算力密度、响应速度的综合能力比拼。这意味着成熟制程重新具备核心产业价值，后摩尔时代正式形成"几何缩微+时间缩微"的双赛道演进格局，而中国企业首次掌握了全球半导体底层技术的定义权。
5.2 破解国内半导体"卡脖子"困境
长期以来，国内半导体产业受限于EUV光刻设备封锁，无法突破先进制程瓶颈。而韬定律的核心优势就是不依赖先进光刻设备，可充分盘活国内28nm、14nm、7nm成熟制程的千亿级产能。从芯片设计、制造、封测到设备、材料、IP服务，整个国产半导体产业链都将迎来全新发展机遇，加速实现全产业链自主可控，摆脱海外技术桎梏。
5.3 转变产业核心竞争逻辑
在摩尔定律时代，芯片竞争的核心是制造工艺与设备能力；而韬定律开启的新时代，芯片竞争的核心转变为全栈系统优化能力。器件、电路、架构、软件、系统的一体化整合能力，将成为半导体企业的核心壁垒，这也是国内科技企业实现换道超车的核心突破口。
六、技术挑战与行业未来展望
6.1 当前现存技术与产业挑战
一是行业共识尚未普及。目前海外半导体巨头虽有系统优化的相关探索，但尚未形成统一的"时间缩微"技术标准，韬定律的全球产业适配仍需时间。二是配套生态有待完善。逻辑折叠、全栈时延优化等新技术，需要EDA工具、IP核、制造工艺、封装测试体系的全方位适配，生态搭建是长期工程。三是双赛道并行阶段仍存竞争。传统先进制程迭代尚未完全停滞，韬定律并非短期颠覆现有技术，而是长期换道的渐进式变革。
6.2 未来发展趋势展望
短期1-2年内，华为麒麟、昇腾系列芯片将持续迭代，逻辑折叠技术实现规模化商用，国内成熟制程芯片性能、能效将迎来大幅提升。中期3-5年内，适配韬定律的国产EDA、IP、制造生态逐步完善，成熟制程将稳定实现等效先进制程的性能表现，国产半导体产能价值全面释放。长期5-10年内，全球半导体产业将正式确立双轮驱动格局，几何缩微与时间缩微相辅相成，中国将凭借自主定义的技术范式，成为全球半导体产业的核心引领者。
七、结语
摩尔定律的落幕，不是半导体产业的终点，而是全新变革的起点。华为韬（τ）定律，是中国科技企业在技术封锁、产业瓶颈下的破局创新，更是中国半导体从"跟随追赶"走向"自主引领"的标志性里程碑。
不困于尺寸，不止于制程。韬定律跳出传统技术惯性，以"时间"为核心密钥，挖掘芯片性能的无限潜力。未来，全球芯片产业将告别"唯制程论"的单一赛道，进入系统优化、全栈提效的全新时代，中国半导体产业也将依托全新技术范式，实现稳步突围、厚积薄发。
