【JVM | 第一篇】—— JVM内存区域详解

一、总览

JVM 内存结构主要分为以下几个区域：

|--------|--------|--------------------------------------------|--------------------------|
| 区域 | 区域 | 存储内容 | 异常 |
| 程序计数器 | 私有 | 当前线程执行的字节码指令地址 | 无 |
| 虚拟机栈 | 私有 | 栈帧（局部变量表、操作数栈、动态链接、返回地址） | StackOverflowError / OOM |
| 本地方法栈 | 私有 | Native 方法的栈帧 | StackOverflowError / OOM |
| 堆 | 共享 | 对象实例、数组，类的class对象，静态变量（jdk8+）字符串常量池（jdk6+） | OOM |
| 方法区 | 共享 | 类元信息、运行时常量池、静态变量（jdk7-） | OOM |
| 直接内存 | | NIO Buffer 等 | OOM |

二、程序计数器（Program Counter Register）

2.1 定义

程序计数器是一块较小的内存空间，里面存放了当前线程所要执行的字节码指令的地址。

2.2 核心特性

• 线程私有：每个线程都有一个独立的程序计数器，互不干扰
• 不会 OOM：是 JVM 规范中唯一没有规定任何 OutOfMemoryError 的区域
• Native 方法时为 undefined：当线程执行的是 Native 方法（C/C++ 实现）时，程序计数器的值为 undefined

2.3 两大作用

① 字节码指令的控制流导航

对于单个线程而言，通过程序计数器可以知道下一个该执哪那条字节码指令。

• 顺序执行：执行完一条指令后，计数器自动 +1，指向下一条指令
• 分支/ 循环 ：遇到 if、for、switch 等指令时，计数器直接跳转到目标指令的地址
• 异常处理：抛出异常时，通过计数器定位异常发生的位置，再跳转到对应的异常处理器

② 线程切换后的执行状态恢复

CPU 采用时间片轮转机制执行线程。当一个线程的时间片用完被挂起时，JVM 会保存该线程的程序计数器值；当线程重新获得 CPU 时间片时，会从程序计数器中读取之前的执行位置，精确恢复到挂起前的指令继续执行。
这就是程序计数器必须线程私有的根本原因：每个线程的执行状态独立，互不干扰。

三、虚拟机栈（JVM Stack）

3.1 定义

虚拟机栈是 Java 方法执行的内存模型 ，和程序计数器一样属于线程私有的内存区域。每个线程启动时，JVM 会为其创建一个独立的虚拟机栈。所有 Java 方法的调用、执行、返回都依赖它来完成。

3.2 栈帧（Stack Frame）

每个方法从调用到执行完成，对应一个栈帧在虚拟机栈中的入栈 和出栈过程。栈顶的栈帧永远是当前正在执行的方法（称为"当前栈帧"）。

每个栈帧包含以下四部分：

|-----------|-----------------------------------------------------------|
| 组成部分 | 说明 |
| 局部变量表 | 存放方法参数和方法内定义的局部变量，包括基本数据类型、对象引用、returnAddress 类型。编译期确定大小。 |
| 操作数栈 | 用于存放字节码指令执行过程中的操作数和中间结果，是一个后进先出的栈结构。 |
| 动态链接 | 指向运行时常量池中该栈帧所属方法的引用，用于支持方法调用过程中的动态连接（多态） |
| 返回地址 | 方法正常退出（return 指令）或异常退出时，恢复到调用者的位置继续执行。 |

3.3 可能抛出的异常

• StackOverflowError：栈深度超过 JVM 允许的最大深度（典型场景：无限递归）
• OutOfMemoryError：栈内存不足，无法创建新的栈帧或新的线程栈

补充：一个线程的栈内存默认约 1M。栈内存调大（-Xss）会导致单个线程占用更多内存，在总内存不变的情况下可创建的线程数会减少，反而容易出现 OOM。

3.4 方法内局部变量的线程安全性

• 线程安全：局部变量没有逃离方法的作用范围（即只在方法内部使用，没有 return 出去，没有传给其他线程）
• 线程不安全：局部变量引用了外部共享对象，或者局部变量本身逃离了方法作用范围（作为返回值或作为参数传入其他线程）

四、本地方法栈（Native Method Stack）

4.1 定义

本地方法栈与虚拟机栈的作用非常相似，区别在于：

• 虚拟机栈 ：为 JVM 执行 Java 方法（字节码）服务
• 本地方法栈 ：为 JVM 执行 Native 方法（C/C++ 实现）服务

4.2 核心特性

• 线程私有
• 也会抛出 StackOverflowError 和 OutOfMemoryError
• 在 HotSpot 虚拟机中，本地方法栈和虚拟机栈直接合二为一，不做区分
• 本地方法栈中也可以使用 C 语言的结构体来模拟栈帧

五、堆（Heap）

5.1 定义

堆是 JVM 所管理的内存中最大的一块 ，是所有线程共享 的区域。堆的唯一目的就是存放对象实例和数组 。当堆中没有足够空间为新对象分配内存，且堆也无法再扩展时，会抛出 OutOfMemoryError。

5.2 分代结构（分代收集理论）

堆内存分为新生代 和老年代 ，默认比例为 1 : 2。

5.3 新生代（Young Generation）

新生代又分为 Eden 和两个 Survivor 区（S0、S1），默认比例为 8 : 1 : 1。

• Eden 区：大多数新创建的对象首先分配到这里
• Survivor 区（S0/S1 ）：两个 Survivor 区轮流充当中转站，每次 Minor GC 后，存活对象从 Eden 和当前使用的 Survivor 复制到另一个空的 Survivor 中

Minor GC 流程（复制算法）：

1. 当 Eden 区满时触发 Minor GC

2. 标记 Eden 和当前使用的 Survivor 中的存活对象

3. 将存活对象复制到另一个空闲的 Survivor 中

4. 清空 Eden 和刚才的 Survivor 区

5. 两个 Survivor 角色互换（谁是空的谁是下一次的复制目的地）

5.4 为什么需要两个 Survivor 区？

核心原因：复制算法要求始终有一块完全空闲的空间作为复制目的地。

假设只有 Eden + 1 个 Survivor：

|--------------|--------------------------|------------------------------------------|
| GC 次数 | 场景 | 问题 |
| 第一次 Minor GC | Eden 存活对象 → 复制到 Survivor | Survivor 被占用，无空闲空间 |
| 第二次 Minor GC | Eden 又满了需要回收 | Eden 存活对象无处可放（唯一的 Survivor 已被占用） |

结果只能：

• 要么往 Survivor 里"硬塞"，产生大量内存碎片
• 要么提前晋升到老年代，导致老年代快速填满，频繁Full GC

结论：一个 Survivor 无法满足复制算法" 永远有一块空地" 的要求。

5.5 老年代（Old Generation）

• 用途 ：存放生命周期长、经过多次 Minor GC（默认 15 次，-XX:MaxTenuringThreshold）仍然存活的对象
• 特点：空间比新生代大、对象存活率高、GC 频率低但单次 GC 耗时更长
• GC 算法 ：通常使用标记 - 清除 或标记 - 整理算法

5.6 对象晋升到老年代的条件

1. 年龄阈值：对象每熬过一次 Minor GC 年龄 +1，达到 15 岁（默认）晋升

2. 动态年龄判断：Survivor 中相同年龄的对象大小总和超过 Survivor 空间的一半，该年龄及以上对象直接晋升

3. 大对象 ：超过 -XX:PretenureSizeThreshold 设置的大对象直接在老年代分配

4. 空间担保失败：Minor GC 时 Survivor 放不下的对象直接进入老年代

六、方法区（Method Area）

6.1 定义

方法区是 JVM 规范中定义的一块逻辑上独立的内存区域 ，用于存储已经被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。

6.2 核心特性

1. 线程共享：所有线程都能访问方法区数据，因此类加载和静态变量访问需要保证线程安全

2. 逻辑连续，物理可分散：和堆一样，逻辑上是一块连续空间，但物理上可以由多个不连续的内存块组成

3. 大小可配置：通过 JVM 参数指定初始大小和最大上限

4. 有垃圾回收，但条件极其苛刻：主要回收废弃常量和无用的类（该类所有实例已被回收、类加载器已被回收、Class 对象没有被引用），回收效率远低于堆

5. 会抛出 OutOfMemoryError：当无法分配足够内存存储新的类元数据时触发

6.3 方法区存储的核心内容

① 类元信息（Class Metadata）

是方法区最核心、占比最大的内容，每个被加载的类都会在这里存储一份完整的"类模板"：

• 类的基本信息：完整类名、访问修饰符、父类、实现的接口列表
• 字段信息：所有字段的名称、类型、访问修饰符、注解
• 方法信息：所有方法的名称、返回值、参数列表、字节码指令、异常表、注解
• 类加载器引用：指向加载该类的 ClassLoader 对象
• Class 对象引用 ：指向堆中该类对应的 java.lang.Class 实例
• 方法表：用于快速动态分派的虚方法表（vtable）和接口方法表（itable）

② 运行时常量池（Runtime Constant Pool）

• 是 Class 文件中"静态常量池"的运行时版本，每个类独有一份
• 字面量：字符串、整数、浮点数、布尔值等常量
• 符号引用：类、方法、字段的字符串形式引用（编译期无法确定内存地址）
• 核心特点：动态性 ，运行时可以向池中添加新常量（最典型的是 String.intern() 方法）

⚠️ 关键变化 ：JDK7 及之后，字符串常量池从运行时常量池中分离，移到了堆内存中。

③ 静态变量（Static Variables）

• 类级别的变量，属于类本身而非实例
• JDK7 之前存储在方法区（永久代）中
• JDK7 及之后，静态变量和 Class 对象一起移到堆中，但逻辑上仍属于方法区

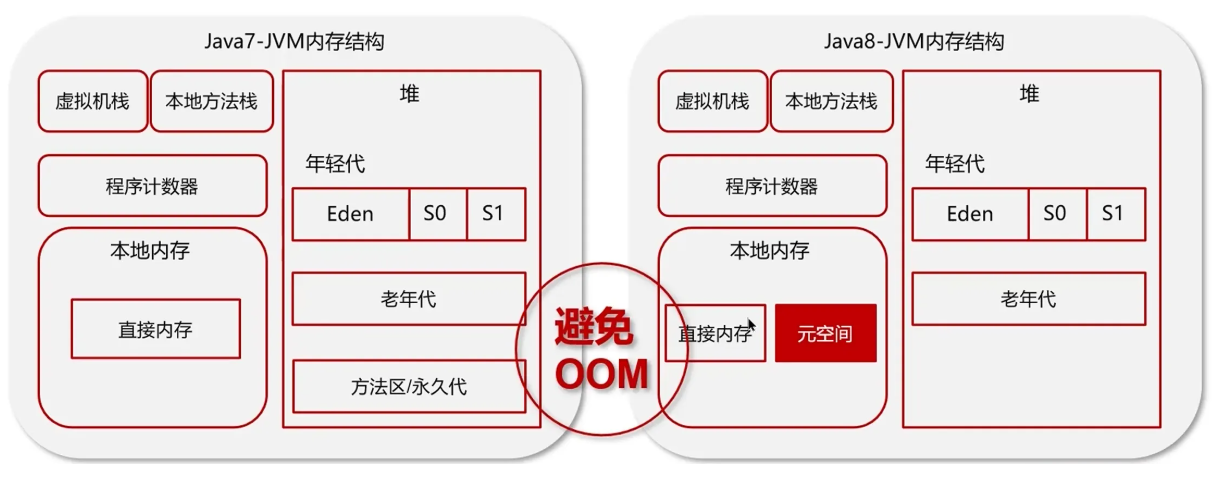

6.4 方法区的演进：永久代 → 元空间

|----------|------------------------------------|-------------------------|
| 对比维度 | 永久代（JDK7-） | 元空间（JDK8+） |
| 存储位置 | JVM 堆内存中 | 操作系统本地内存（Native Memory） |
| 大小限制 | 固定（-XX:PermSize / -XX:MaxPermSize） | 默认无上限，受限于物理内存 |
| OOM 风险 | 极易 OOM（大小固定，动态类生成直接爆） | 几乎不会（只要系统有内存） |
| GC 效率 | 低（和老年代共用 GC，只有 Full GC 才回收） | 高（有专门回收器，回收粒度更细） |
| 与堆的关系 | 和堆绑定，调优互相影响 | 和堆完全分离，调优互不影响 |
| 动态类支持 | 差（不适合反射、动态代理、CGLIB） | 好（动态扩展，不需要预估类数量） |

为什么要替换永久代？

1. 永久代大小固定，启动时必须预先设定，无法动态扩展------动态生成大量类（Spring AOP、动态代理、CGLIB）时直接 PermGen space OOM

2. 永久代 GC 和老年代绑定，只有 Full GC 才能回收，效率极低

3. 永久代和堆耦合，调优困难
