芯片界的“缝合怪”：拆解既管供电又管音频的 Rockchip RK809

在看电路原理图时，你有没有遇到过一种让人抓狂的芯片？它一会儿出现在电源供电部分，一会儿出现在时钟复位部分，翻到后面几页，它居然又冒出来对接着耳机和麦克风！

这就是嵌入式开发（特别是瑞芯微 Rockchip 平台）中大名鼎鼎的 PMIC（电源管理芯片）------ RK809。

对于初学者或刚从 MCU 转到 Linux 底层开发的工程师来说，这种芯片简直是个"意想不到的缝合怪"。今天这篇博客，我们就带大家扒开它的外壳，看看硬件工程师是如何把它"大卸四块"，而底层软件又是如何给它写驱动的。

在 EDA 软件（如 Altium Designer）中，如果把一颗拥有几十上百个引脚的复杂芯片画在同一个方框里，周边的走线就会密密麻麻像盘丝洞一样，极难阅读。

因此，硬件工程师会采用多部件符号（Multi-part Component）的设计手法。把同一个物理芯片（U11），按照内部功能逻辑切成 U11.1、U11.2、U11.3、U11.4 四个独立方框。它们在 PCB 上其实是同一个物理芯片，但在原理图上各司其职。

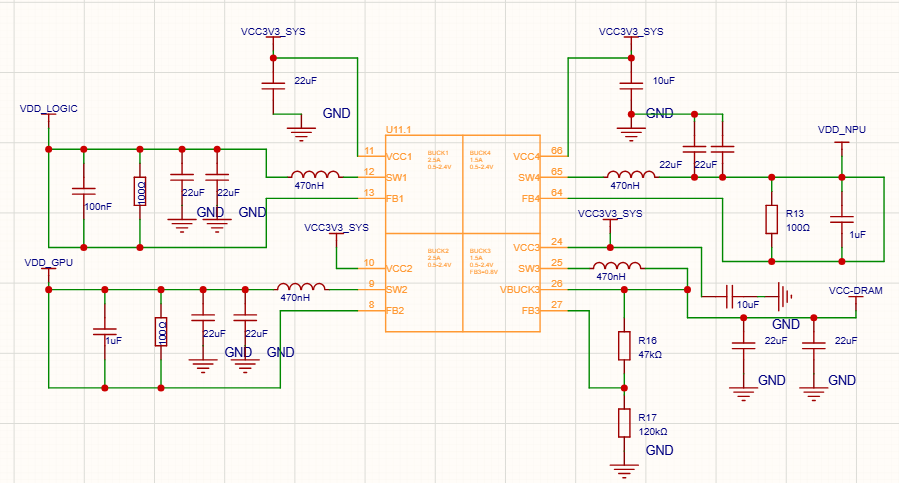

这是整块板子的"动力心脏"。它内部集成了 4 路 BUCK（开关调压器），特点是输出电流大、转换效率高。

核心引脚： SW1 ~ SW4（开关节点）、FB1 ~ FB4（反馈引脚）。
外围标志： 每一个 BUCK 输出端都必须挂一个电感（如原理图中的 470nH）和大电容。
职责： 将输入的主电源（如 VCC3V3_SYS）降压到 0.6V - 1.2V，专门供给 CPU 核心（VDD_CORE）、GPU、DDR 内存等吃电大户。

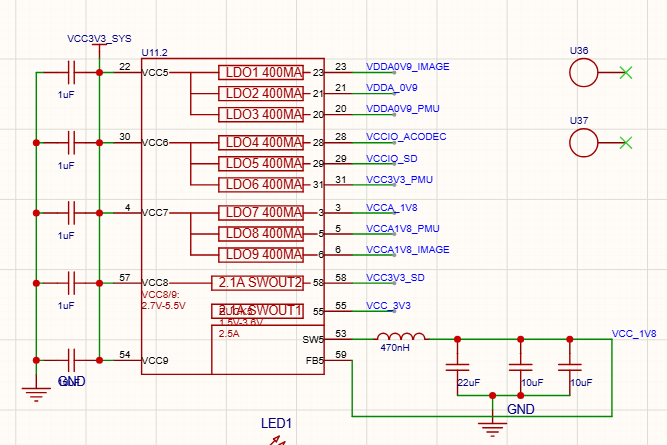

如果说 BUCK 是"干粗活"的，那 LDO 就是"干细活"的。它内部集成了多路 LDO，特点是电流小（通常 400mA 左右），但输出的电压极其干净、没有高频噪声。

输出网络标签	供电对象（通俗解释）
`VDDA_0V9_IMAGE` / `VCCA_1V8_IMAGE`	摄像头（Image Sensor）的模拟电源（对噪声极敏感）
`VCCIO_SD`	SD 卡通信接口的 IO 电压（支持 1.8V/3.3V 动态切换）
`VCCIO_ACODEC`	给自己内部音频解码器提供的模拟电源

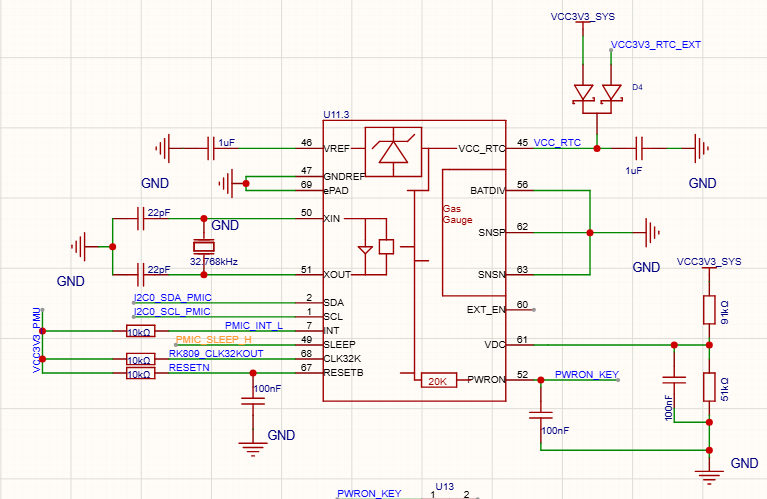

这一块负责"发号施令"和"看守时间"。

晶振引脚（XIN / XOUT）： 外接了一个 32.768kHz 的被动晶振。它是系统 RTC（实时时钟）的心跳。只要主板上的纽扣电池还有电，哪怕主 CPU 彻底关机，这部分电路也会一直走时间。
通信总线（SDA / SCL）： 这是一个标准的 I2C 从机接口。主 CPU 就是通过这条总线，用软件动态调节上面那些 BUCK 和 LDO 的输出电压（也就是高级电源管理中的 DVFS 动态电压频率调节）。
开机引脚（PWRON_KEY）： 连到板子上的开机键。当你按下按键，硬件电路触发电平跳变，RK809 内部的状态机就会苏醒，并严格按照时序（Power Up Sequence）依次开启各路 BUCK 和 LDO，把主 CPU 唤醒。

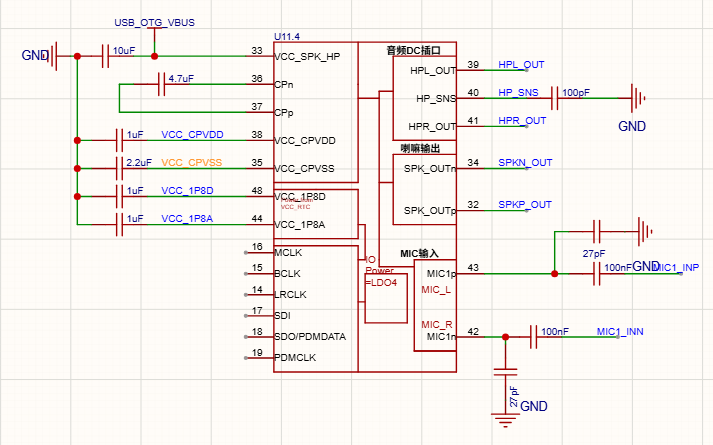

这也是 RK809 最独特的地方------它把音频芯片给"缝合"进来了！ 在常规设计中，音频 Codec 通常是独立的芯片（如 Realtek 或 ESS 的方案）。但 RK809 为了帮客户省成本和 PCB 空间，直接在电源芯片内部塞进了一套音频硬件。

右侧（模拟音频接口）：
- HPL_OUT / HPR_OUT：耳机左/右声道输出。
- SPKP_OUT / SPKN_OUT：扬声器（喇叭）的差分放大输出。
- MIC1p / MIC1n：麦克风输入。
左侧（数字音频总线）：
- MCLK / BCLK / LRCLK / SDI / SDO：这是一组标准的 I2S/PCM 总线。主 SoC 侧的音频控制器通过这几根线，把数字音频流（PCM 数据）传给 RK809，由其内部的 DAC（数模转换器）转成歌声放出来。

在 Linux 内核开发中，面对这样一个"四合一"的芯片，我们在写设备树（DTS）和调试驱动时，其实是在和 Linux 内核的不同子系统打交道：

Regulator 子系统： 对应 U11.1 和 U11.2。驱动通过 I2C 调整寄存器，控制各路供电的使能和电压值。
RTC 子系统： 对应 U11.3。封装成标准的文件设备 /dev/rtc0，供上层应用同步时间。
ASoC（ALSA Audio）子系统： 对应 U11.4。作为音频链路中的 Codec 端，配合 CPU 端的 Platform 驱动，共同组建声卡。

硬件原理图上的连线，本质上就是底层软件的"活地图"。当弄清楚了 RK809 的多部件划分逻辑后，无论是遇到系统上电卡死（排查 BUCK 供电时序），还是耳机没有声音（排查 I2S 时钟线及 Codec 寄存器），你都能在地图上精准定位，不再迷茫。

把电源和音频打包在一起确实省空间，但对写设备树（DTS）和调试代码的人来说，工作量直接翻倍。你目前是在调这块板子的哪个部分？是遇到了电源轨不上电的问题，还是在死磕 I2S 音频驱动的波形？
