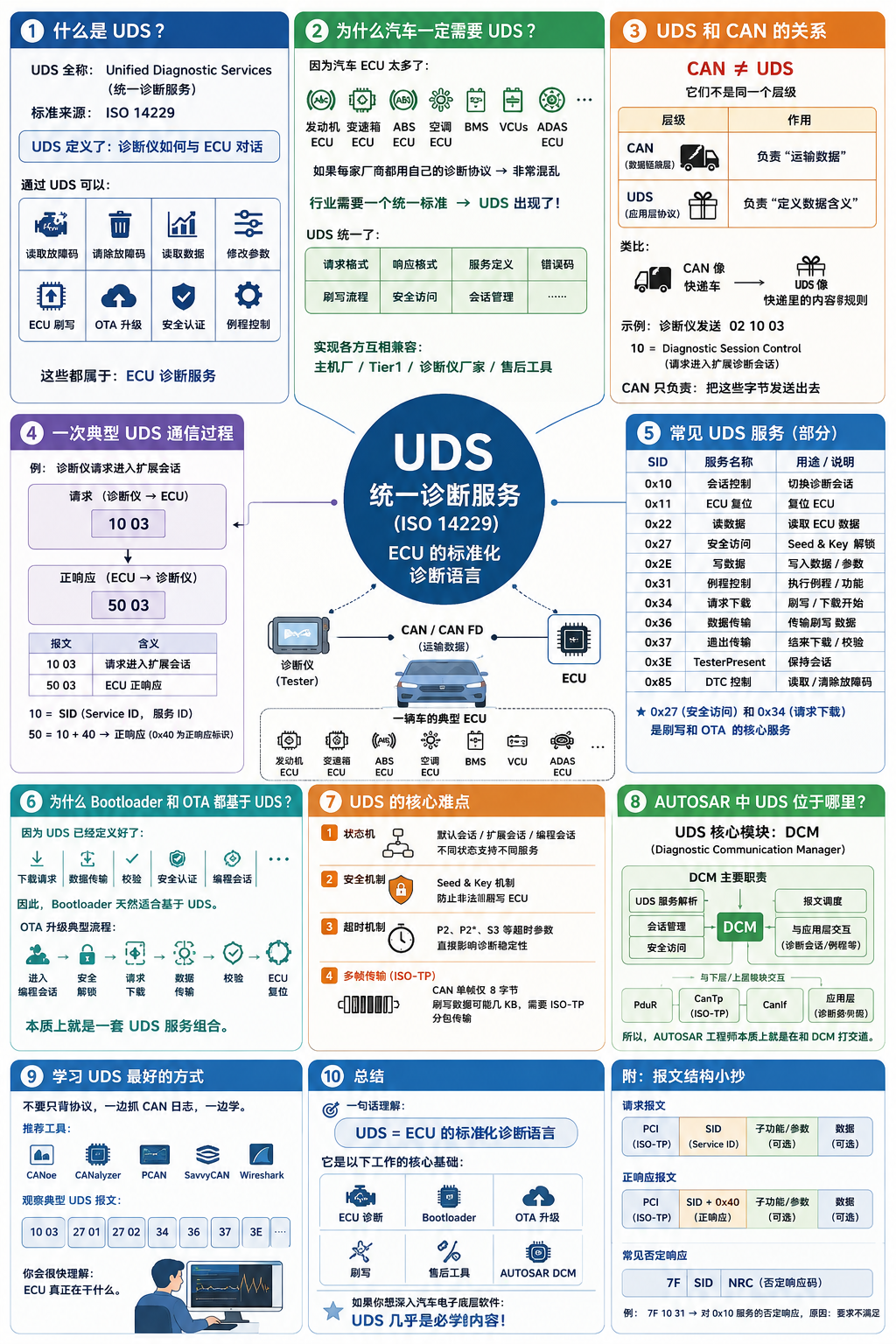

什么是 UDS?汽车 ECU 诊断协议入门详解(工程师视角)

在汽车电子领域,无论你做:

  • ECU 开发
  • OTA
  • Bootloader
  • 故障诊断
  • 刷写
  • AUTOSAR
  • 售后诊断

几乎都绕不开一个核心协议:

UDS

很多刚接触汽车电子的人会有疑问:

  • UDS 到底是什么?
  • 为什么每个 ECU 都要支持 UDS?
  • UDS 和 CAN 是什么关系?
  • 诊断仪是怎么和 ECU 通信的?
  • 刷写程序为什么也基于 UDS?

这篇文章从工程实践角度,带你真正理解:

UDS 的本质。


一、什么是 UDS?

UDS 全称:

Unified Diagnostic Services

中文一般叫:

统一诊断服务

它是:

汽车 ECU 的"标准化诊断协议"。

标准来源:

ISO 14229

简单理解:

UDS 定义了"诊断仪如何与 ECU 对话"。

比如:

诊断仪可以通过 UDS:

  • 读取故障码
  • 清除故障码
  • 读取数据
  • 修改参数
  • ECU 刷写
  • OTA 升级
  • 安全认证
  • 例程控制

这些都属于:

ECU 诊断服务。


二、为什么汽车一定需要 UDS?

因为汽车 ECU 太多了。

一辆车可能包含:

  • 发动机 ECU
  • 变速箱 ECU
  • ABS ECU
  • 空调 ECU
  • BMS
  • VCUs
  • ADAS ECU

如果每家厂商都用自己的诊断协议:

结果会非常混乱。

所以行业需要:

一个统一标准。

于是:

UDS 出现了。

它统一了:

  • 请求格式
  • 响应格式
  • 服务定义
  • 错误码
  • 刷写流程
  • 安全访问

这样:

  • 主机厂
  • Tier1
  • 诊断仪厂家
  • 售后工具

都能互相兼容。


三、UDS 和 CAN 到底是什么关系?

很多新人最容易混淆:

CAN ≠ UDS

它们不是同一个层级。

可以理解为:

层级 作用
CAN 负责"运输数据"
UDS 负责"定义数据含义"

简单说:

CAN 像:

快递车

UDS 像:

快递里的内容规则


例如:

诊断仪发送:

text 复制代码
02 10 03

其中:

text 复制代码
10

表示:

Diagnostic Session Control

即:

"请求进入扩展诊断会话"。

而 CAN 只负责:

把这些字节发送出去。


四、一次典型 UDS 通信过程

例如:

诊断仪请求:

text 复制代码
10 03

ECU 回复:

text 复制代码
50 03

含义:

报文 含义
10 03 请求进入扩展会话
50 03 ECU 正响应

这里:

text 复制代码
10

叫:

SID(Service ID)

即:

服务ID

而:

text 复制代码
50

表示:

text 复制代码
0x10 + 0x40

即:

正响应。


五、常见 UDS 服务

下面这些是工程中最常见的。

SID 服务
0x10 会话控制
0x11 ECU复位
0x22 读数据
0x27 安全访问
0x2E 写数据
0x31 例程控制
0x34 请求下载
0x36 数据传输
0x37 退出传输
0x3E TesterPresent
0x85 DTC控制

其中:

0x27 和 0x34

是刷写和 OTA 的核心。


六、为什么 Bootloader 和 OTA 都基于 UDS?

因为 UDS 已经定义好了:

  • 下载请求
  • 数据传输
  • 校验
  • 安全认证
  • 编程会话

所以:

Bootloader 天然适合基于 UDS。

例如:

OTA 升级流程通常:

text 复制代码
进入编程会话
→ 安全解锁
→ 请求下载
→ 数据传输
→ 校验
→ ECU复位

本质上:

就是一套 UDS 服务组合。


七、UDS 的核心难点是什么?

很多人以为:

"UDS 不就是收发报文吗?"

实际上真正复杂的是:


1. 状态机

例如:

  • 默认会话
  • 扩展会话
  • 编程会话

不同状态:

支持不同服务。


2. 安全机制

例如:

Seed & Key

防止非法刷写 ECU。


3. 超时机制

例如:

  • P2
  • P2*
  • S3

这些都直接影响诊断稳定性。


4. 多帧传输

CAN 单帧只有 8 字节。

而刷写数据可能几 KB。

所以需要:

ISO-TP

进行分包。


八、AUTOSAR 中 UDS 位于哪里?

在 AUTOSAR 架构中:

UDS 核心模块是:

DCM

即:

Diagnostic Communication Manager

它负责:

  • UDS 服务解析
  • 会话管理
  • 安全访问
  • 报文调度
  • 与应用层交互

因此:

很多 AUTOSAR 工程师,

本质上就是在和:

DCM 打交道。


九、学习 UDS 最好的方式

不要只背协议。

建议:

一边抓 CAN 日志,一边学。

例如:

用:

  • CANoe
  • CANalyzer
  • PCAN
  • SavvyCAN

观察:

text 复制代码
10 03
27 01
27 02
34
36
37

你会很快理解:

ECU 真正在干什么。


十、总结

一句话理解:

UDS = ECU 的标准化诊断语言。

它是:

  • ECU诊断
  • Bootloader
  • OTA
  • 刷写
  • 售后工具
  • AUTOSAR DCM

的核心基础。

如果你想深入汽车电子底层软件:

UDS 几乎是必学内容。
