Redis后端分布式与高并发架构演进

这七张图片构成了一个非常系统化的、由浅入深的后端分布式与高并发架构演进知识图谱。

我将按照网络基础 →\rightarrow→ 性能优化（连接池） →\rightarrow→ 多路复用（高并发核心） →\rightarrow→ 解耦异步（消息队列） →\rightarrow→ 分布式高可用（Redis主从与哨兵） 的逻辑顺序，建立起一个完全不矛盾、环环相扣的架构演进知识体系。

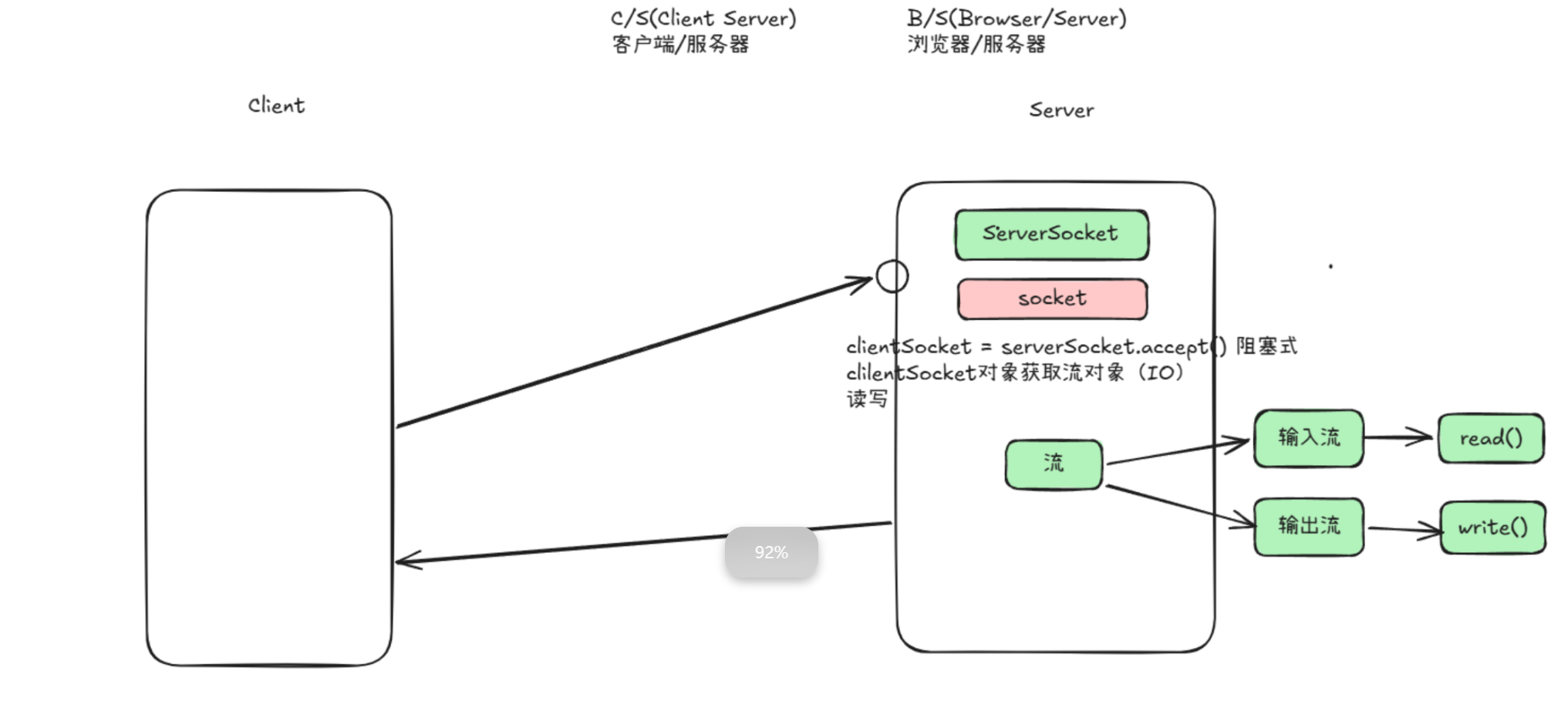

一、阶段一：基础网络通信与阻塞式 I/O（图 1 ）

图1：

所有的互联网应用，最底层的根基都是客户端（Client）与服务端（Server）的通信。

工作原理： 服务端创建一个 ServerSocket 监听特定端口，当客户端发起连接时，服务端调用 accept() 方法接收连接并返回一个标准的 socket。
痛点（为什么需要演进）： 图中明确标注了 "阻塞式" 。在传统的 BIO（Blocking IO）模型中，当一个线程在执行 read() 或 write() 读写流数据时，如果没有数据到来，该线程就会一直死等（阻塞）。这意味着一个线程只能处理一个客户端连接。如果有成千上万个用户同时访问，服务器需要创建同等数量的线程，系统会直接崩溃。

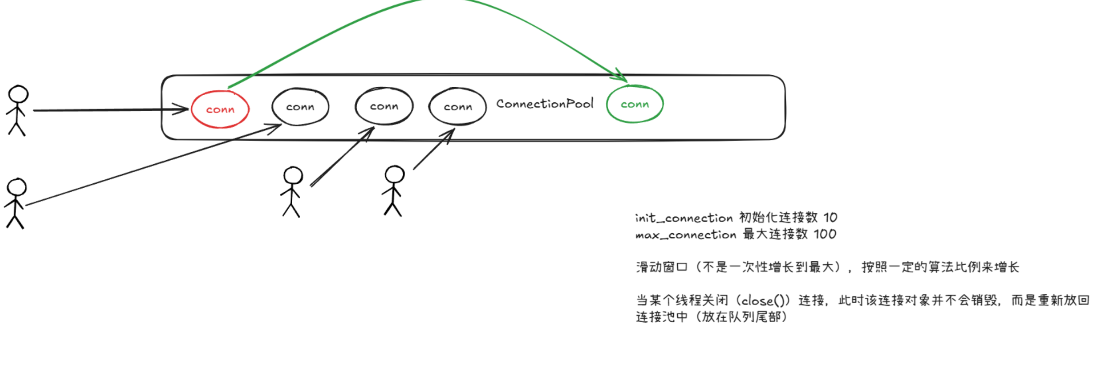

二、阶段二：缓解线程开销的利器------连接池（图 2）

图2：

既然频繁地为每个客户端创建和销毁线程/连接代价太高，工程师们想出了一个妥协的高招：引入连接池（Connection Pool）。

工作原理： * 提前准备： 系统启动时先初始化一部分连接（如图中的 init_connection 10）。
动态伸缩： 随着用户变多，连接数按照一定的算法比例像"滑动窗口"一样增长，但有一个硬性天花板（如 max_connection 100）。
循环利用： 当某个线程用完连接调用 close() 时，连接并不会被真正销毁 ，而是像图中绿色的 conn 一样，重新放回连接池的队尾，供下一个用户复用。
痛点（为什么还不够）： 连接池虽然省去了频繁创建连接的开销，但它依旧没有解决"一个连接/线程同时只能干一件事"的阻塞本质。面对真正的海量并发（如电商秒杀），光靠堆积连接池大小是无济于事的。

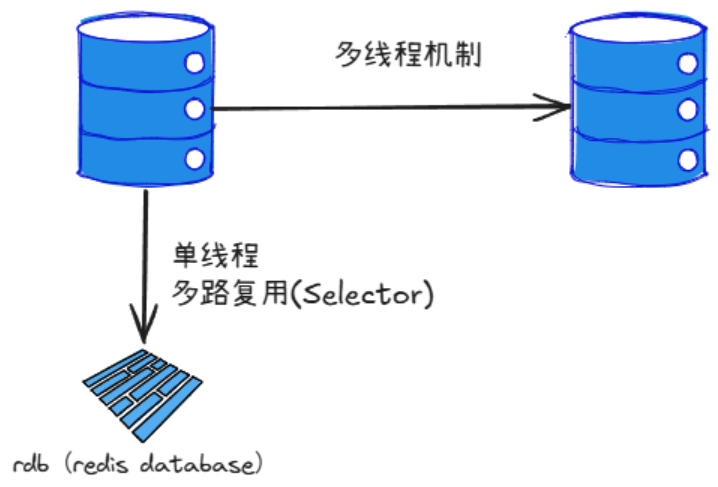

三、阶段三：高并发的灵魂------I/O 多路复用（图 3 & 图 4 ）

图3：

图4：

为了彻底解决几万个连接把服务器卡死的问题，架构引入了 I/O 多路复用（Multiplexing） 技术，这也是 Redis 能够做到单线程却快到飞起的核心秘密。

我们把图 4、图 5 串起来看：

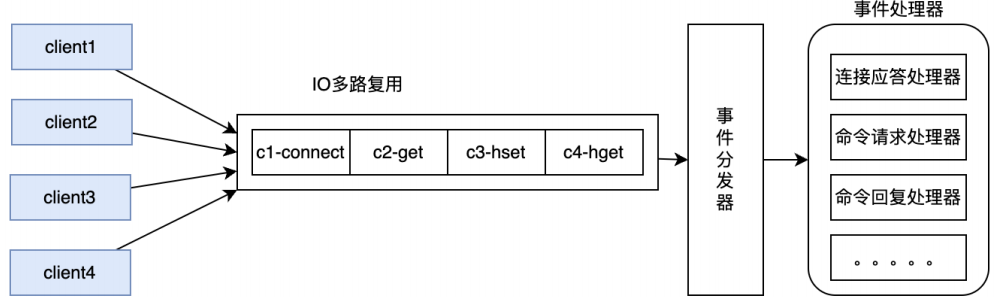

1. 什么是多路复用？（图 3 & 图 4）

传统的做法是"一个保安盯着一个客户"。而 I/O 多路复用（如底层的 epoll 机制，Java 中的 Selector） 是"一个保安（单线程）盯着一整个大厅的客户"。

如图 5 所示，client1 到 client4 发起了不同的请求（连接、读、写）。
这些请求并不会直接让服务器去开 4 个线程处理，而是全部放进一个队列/多路复用器中。
事件分发器（Dispatcher） 像一个熟练的流水线调度员，谁的数据准备好了（触发了事件），它就把这个事件分发给对应的事件处理器（连接应答处理器、命令请求处理器等）去处理。

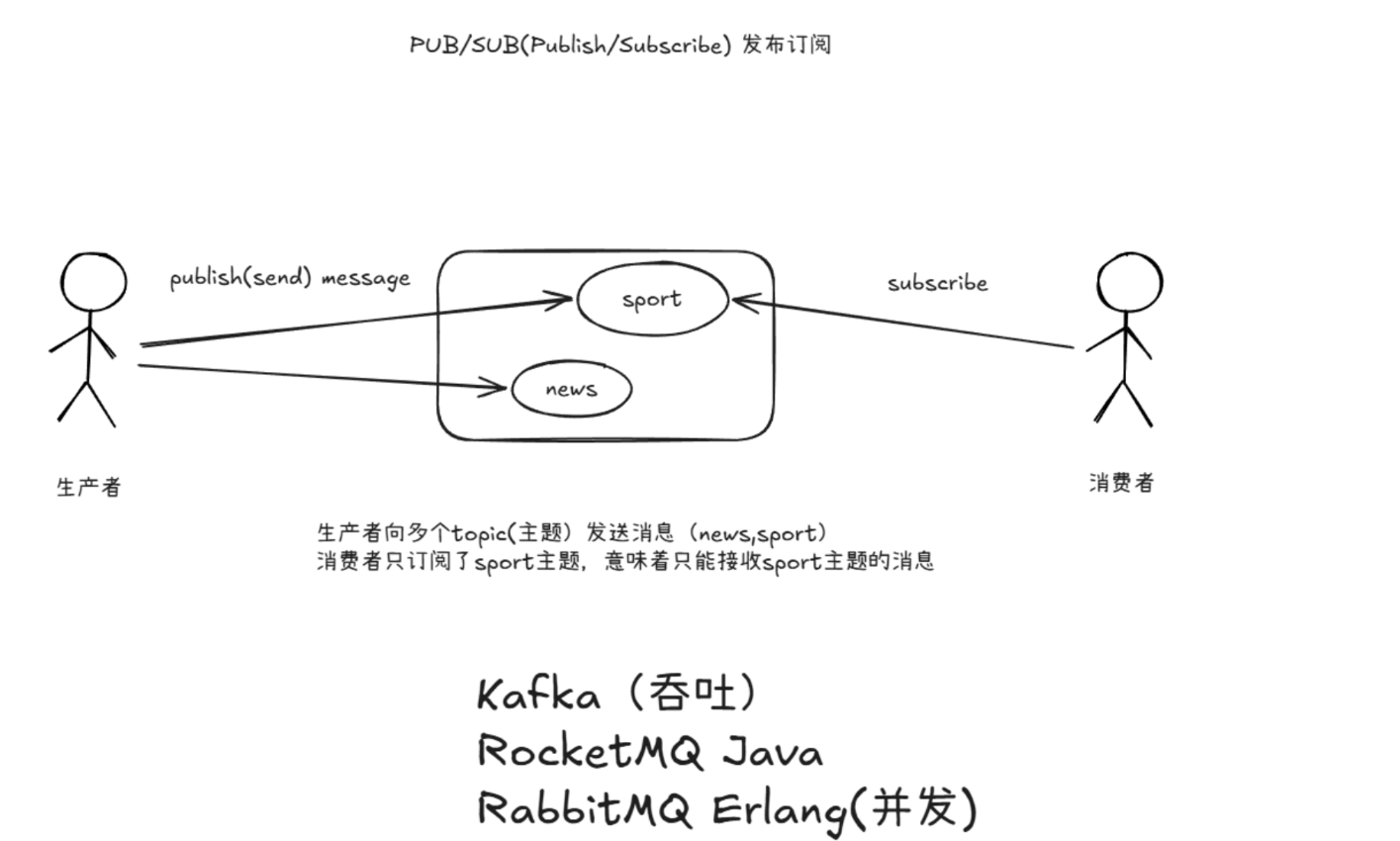

四、阶段四：应用间的解耦与异步------消息队列（图 5）

图5：

当单机性能通过 I/O 多路复用压榨到极致后，如果业务系统依然过于庞大（例如支付成功后要发短信、发优惠券、通知物流），让高并发的服务器在线死等这些长耗时业务是不现实的。于是，我们引入了 发布/订阅（Pub/Sub）消息队列。

工作原理： * 生产者（Producer）： 负责发送消息。它不需要知道谁来消费，直接把消息扔给对应的 Topic（主题，如 news 或 sport）。
消费者（Consumer）： 负责订阅自己感兴趣的主题。如图中消费者只订阅了 sport 主题，那么它就只会接收并处理 sport 的消息，哪怕生产者发了再多 news 消息也与其无关。
主流技术选型（图最下方）：
Kafka： 吞吐量极其恐怖，适合大数据、日志收集场景。
RocketMQ： Java 语言编写，对分布式事务支持极好，阿里开源，适合金融和电商核心业务。
RabbitMQ： Erlang 语言编写，天然具备极高的并发性和低延迟，稳定性极强。

五、阶段五：数据层的高可用架构演进（图 6 & 图 7）

当高并发的流量穿过网络、通过了消息队列，最终落到了数据库/缓存（以 Redis 为例）时，单台服务器（单机）如果宕机，整个系统就会瘫痪。因此，架构必须向分布式高可用演进。

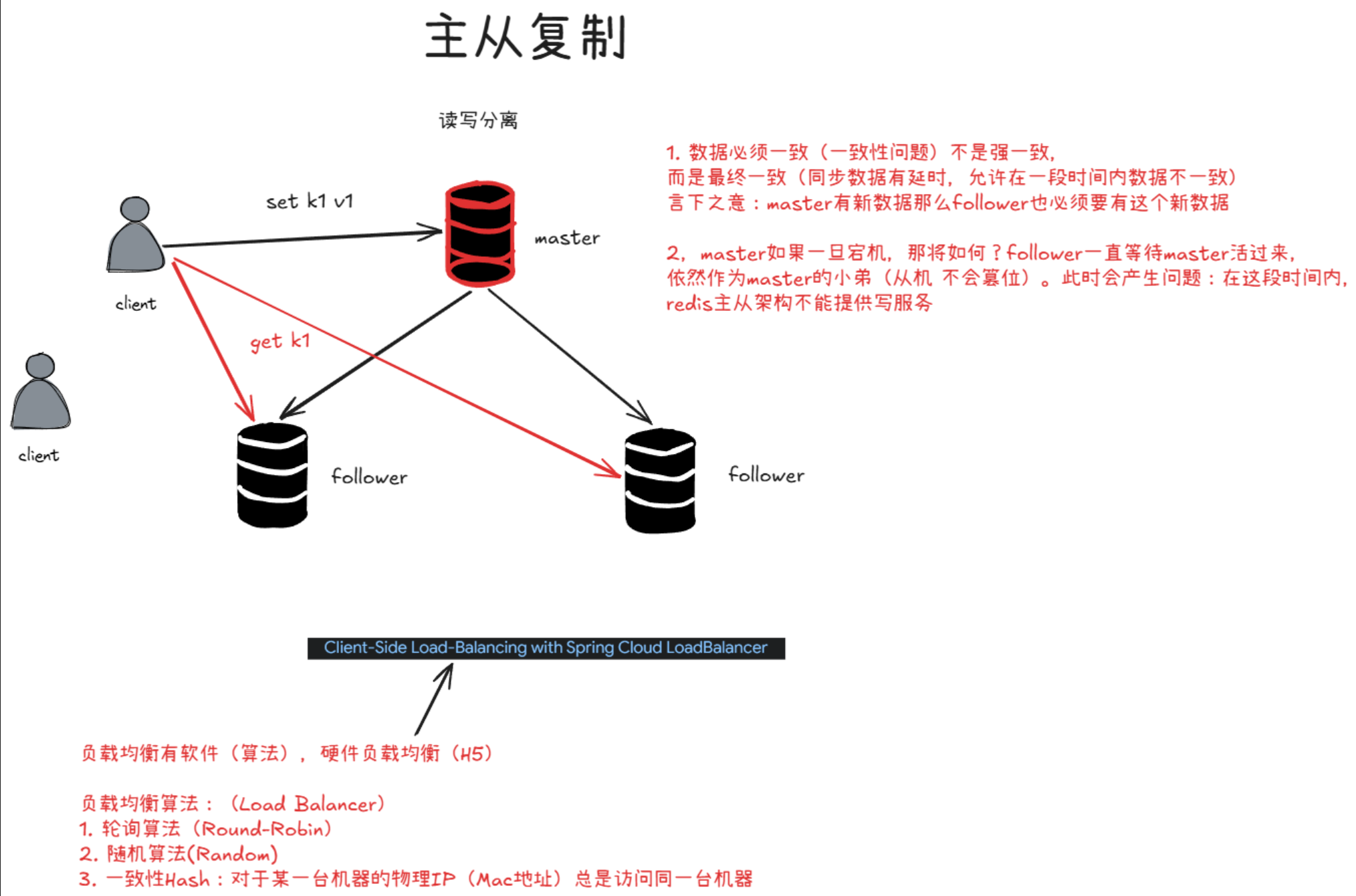

1. 基础版：主从复制 + 读写分离（图 6）

图6：

架构： 一个 Master（主节点）负责处理写请求（如 set k1 v1）；多个 Follower/Slave（从节点）负责处理读请求（如 get k1）。
两个致命痛点：

最终一致性问题： 主节点写完数据后同步到从节点是有时间延迟的。在这段延迟内，客户端去读从节点可能会读到旧数据（允许短时间不一致，但最终必须一致）。
主节点宕机断服： 如果 Master 挂了，Follower 只能傻傻地等待（从节点不会自动篡位）。此时整个集群将无法提供写服务。

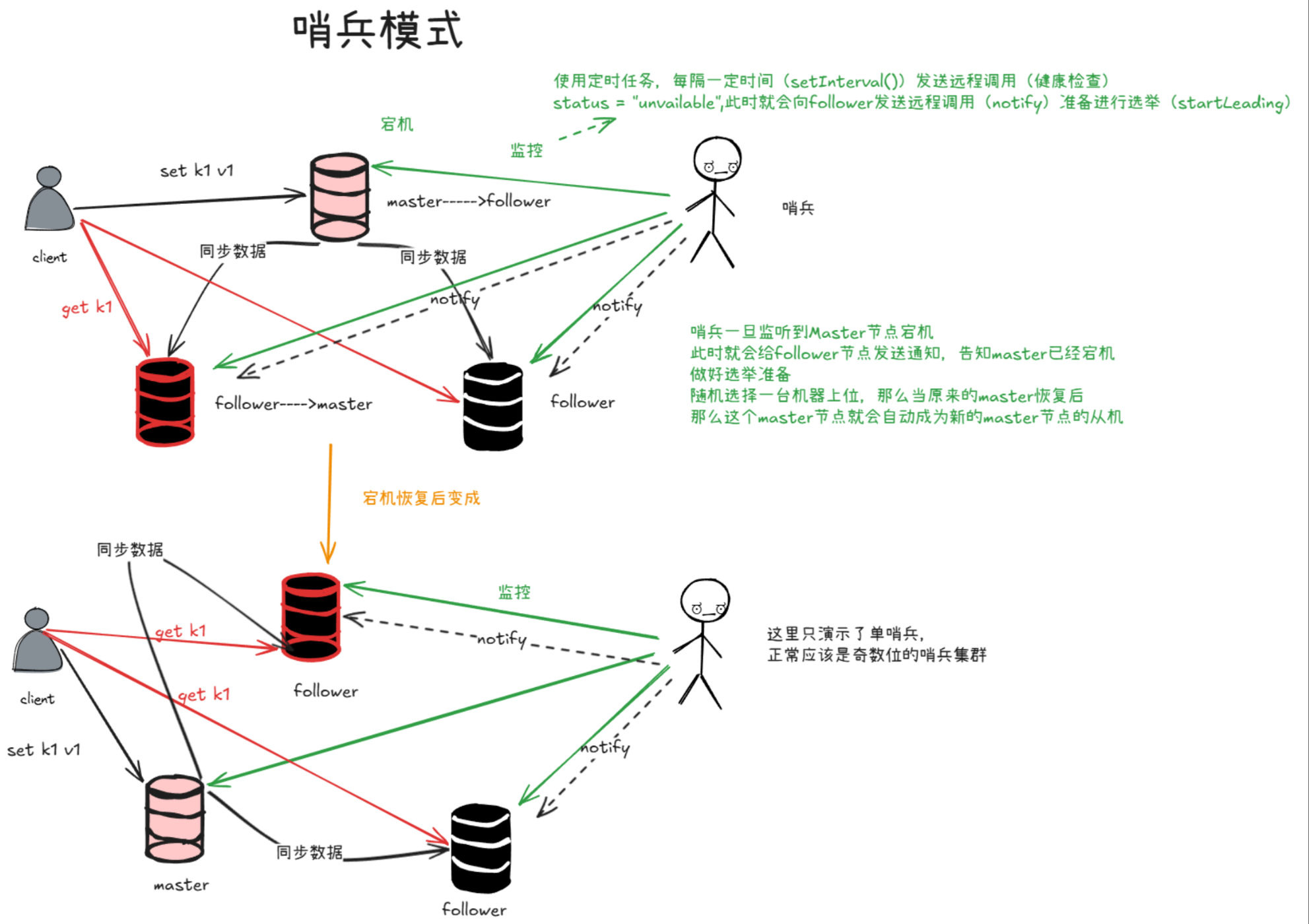

2. 终极高可用版：哨兵模式（图 7 - 哨兵模式）

图7：

为了解决主节点挂了无人主持大局的问题，引入了 哨兵（Sentinel）。

监控阶段（图 7 上半部分）： * 哨兵就像一个巡逻兵，通过定时任务（如 setInterval()）向 Master 和 Follower 发送健康检查（心跳）。
当 Master 突然宕机，哨兵检测到其状态变为 unavailable，就会立刻向所有 Follower 发送远程调用通知（notify），并组织准备进行新皇选举（startLeading）。
故障转移阶段（图 7 下半部分）：
哨兵会在现有的 Follower 中，随机（按一定算法规则）挑选一台机器将其提升为新的 Master。
原先的那些 Follower 会被通知去同步这个新 Master 的数据。
最妙的地方在于： 当那个挂掉的旧 Master 恢复健康后，它失去了往日的荣光，会自动变成新 Master 的从机（Follower），重新加入集群。
注：图中为了演示只画了一个哨兵，在生产环境中，为了防止哨兵自己产生误判，通常会部署奇数个（3个或以上）的哨兵集群进行共同决策。

六、总结：完整的请求流转顺序

我们将这七张图融合成一个动态的场景：

Step 1：从单机连接到突破瓶颈（图 1 & 图 2）

最初，客户端通过标准的 ServerSocket（图 1）发起阻塞式连接。为了避免频繁创建线程，系统引入了 ConnectionPool（图 2）循环复用连接。然而，面对真正海量的瞬时并发，单纯堆积连接池无济于事，架构逼迫网络层向非阻塞演进。
Step 2：核心战力，压榨单机性能（图 4 & 图 3）

为了彻底解决阻塞问题，服务器换上了高并发的灵魂武器------I/O 多路复用（图 4）。它让单个线程能够同时盯紧成千上万个连接（Selector 机制），并将准备就绪的事件分发处理。在 Redis 内部（图 3），这种多路复用配合其标志性的"单线程核心命令处理+多线程网络 I/O"，让单机读写性能直接飙到极致。
Step 3：内部分流，应用异步解耦（图 5）

当网络层能够轻松吞下海量请求后，面对长耗时、非核心的业务，服务器不再傻傻地在线等待。而是通过 PUB/SUB 发布订阅机制（图 5）充当中间人，把消息直接扔给 Kafka、RocketMQ 或 RabbitMQ 后立刻返回，实现应用层的完美解耦与流量削峰。
Step 4：数据扩容，主从读写分离（图 6）

当庞大的流量最终穿透应用层、涌入底层数据层时，单机存储成为新的瓶颈。系统随之演进为主从复制架构（图 6）。利用 Spring Cloud LoadBalancer 等负载均衡算法，将写请求送往 Master 主节点，读请求分流到各大 Follower 从节点，实现读写分离。
Step 5：终极闭环，自动化高可用（图 7）

分布式集群最怕主节点突然宕机。于是哨兵（Sentinel）集群（图 7）登场，它们像巡逻兵一样定时健康检查。一旦 Master 挂掉，哨兵立刻自动主持大局，快速选举出新的 Master，并让断线重连的旧 Master 降级为从机，整个高并发、高可用系统自此实现 24 小时永不宕机的闭环。
