在 WSL2 上从零搭建 ARM 混合编程环境

手把手教你配置 ARM 交叉编译环境，实现 C 与汇编的相互调用，深入理解 ARM 调用约定

1. 引言：为什么要学习 ARM 混合编程？

在嵌入式开发和系统编程领域，C 语言与汇编语言的混合编程是一项至关重要的技能。通过混合编程，我们可以：

在汇编中实现极致性能优化
在 C 语言中方便地调用底层硬件功能
深入理解函数调用、参数传递等底层机制
为操作系统、驱动开发打下坚实基础

今天，我将带你从零开始，在 Windows 11 上搭建完整的 ARM 32 位开发环境，实现一个经典的混合编程示例：

C 语言 (main.c) 中定义 main() 和 sum() 函数
汇编语言 (SUM.S) 中定义 SUM_ASM 子程序
main() 函数调用汇编子程序 SUM_ASM
SUM_ASM 内部又调用 C 语言的 sum() 函数

2. 开发环境搭建

2.1 为什么选择 WSL2？

虽然 Windows 11 是 x86_64 架构的主机，而我们要开发的是 ARM 32 位程序，但不用担心！我们通过 WSL2 (Windows Subsystem for Linux 2) 来搭建一个完美的开发环境。

WSL2 的优势：

原生 Linux 环境，工具链安装简单
高性能，接近原生 Linux 的速度
与 Windows 文件系统无缝集成
完美支持 QEMU 模拟器

2.2 安装 WSL2 和 Ubuntu

以管理员身份打开 PowerShell，执行以下命令：

powershell 复制代码

# 启用WSL功能
dism.exe /online /enable-feature /featurename:Microsoft-Windows-Subsystem-Linux /all /norestart
dism.exe /online /enable-feature /featurename:VirtualMachinePlatform /all /norestart

# 设置WSL2为默认版本
wsl --set-default-version 2

# 安装Ubuntu发行版
wsl --install -d Ubuntu-24.04

重启计算机后，从开始菜单打开 Ubuntu，设置用户名和密码。
更换软件源（国内用户推荐，加速下载）：

bash 复制代码

# 备份原有源列表
sudo cp /etc/apt/sources.list /etc/apt/sources.list.bak

# 使用华为镜像源（以Ubuntu 24.04为例）
sudo sed -i "s@http://.*archive.ubuntu.com@http://mirrors.huaweicloud.com@g" /etc/apt/sources.list
sudo sed -i "s@http://.*security.ubuntu.com@http://mirrors.huaweicloud.com@g" /etc/apt/sources.list

# 更新软件包列表
sudo apt update

2.3 安装开发工具链

在 Ubuntu 终端中执行以下命令，安装所有必要的工具：

bash 复制代码

# 1. 安装ARM交叉编译工具链
# arm-linux-gnueabihf-gcc: ARM硬浮点交叉编译器
# gdb-multiarch: 支持多架构的调试器
# qemu-user-static: ARM模拟器
sudo apt install gcc-arm-linux-gnueabihf gdb-multiarch qemu-user-static -y

# 2. 验证安装是否成功
arm-linux-gnueabihf-gcc --version
qemu-arm-static --version

2.4 配置 VSCode

在 Windows 的 VSCode 中安装以下扩展：

WSL 扩展（微软官方）：在 VSCode 中直接使用 WSL 环境
ARM Assembly：ARM 汇编语法高亮
C/C++ 扩展：C 语言智能提示和调试支持

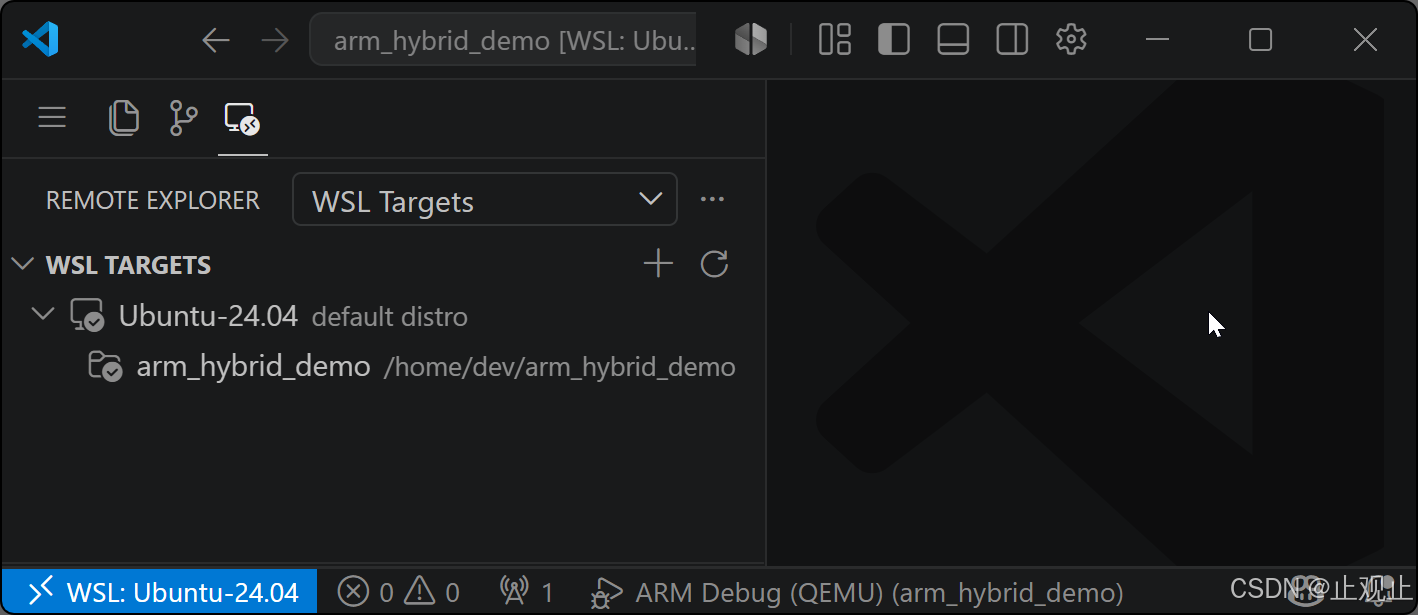

安装后，VSCode 左下角会出现绿色图标，点击后选择 " 连接到 WSL"。

3. 编写混合编程示例

3.1 创建项目目录

在 Ubuntu 终端中：

bash 复制代码

# 创建项目文件夹
mkdir ~/arm_hybrid_demo
cd ~/arm_hybrid_demo

# 用VSCode打开
code .

VSCode 会以 WSL 模式打开当前文件夹，这时所有操作都在 Linux 环境中进行。

3.2 编写 C 语言文件（main.c）

创建 main.c 文件，内容如下：

c 复制代码

#include <stdio.h>

// 声明外部汇编函数
extern int SUM_ASM(int a, int b);

// 供汇编调用的C函数
int sum(int a, int b) {
    printf("    [C Function] sum() is running...\n");
    printf("    [C Function] Calculating %d + %d\n", a, b);
    return a + b;
}

int main() {
    int val1 = 10;
    int val2 = 20;
    int result;

    printf("---- ARM Hybrid Programming Demo ----\n");
    printf("[Main] Calling ASM function SUM_ASM(%d, %d)...\n", val1, val2);

    // C语言调用汇编函数
    result = SUM_ASM(val1, val2);

    printf("[Main] Return value from ASM: %d\n", result);

    return 0;
}

代码说明：

extern int SUM_ASM(int a, int b); 声明了一个外部汇编函数
sum() 函数会被汇编代码调用
main() 函数调用 SUM_ASM()，完成 C→汇编的调用

3.3 编写汇编文件（SUM.S）

创建 SUM.S 文件（注意 S 是大写，这是 GNU 汇编器的惯例）：

asm 复制代码

.syntax unified      @ 使用统一汇编语法
.thumb               @ 使用Thumb指令集（ARM Cortex-M常用）
.text                @ 代码段
.global SUM_ASM      @ 导出符号，使C代码可以调用
.extern sum          @ 声明外部C函数

@ 函数声明
.type SUM_ASM, %function

@ SUM_ASM函数定义
@ 参数：R0 = a, R1 = b
@ 返回值：R0 = a + b
SUM_ASM:
    @ 保存现场（非常重要！）
    @ 因为我们要调用C函数，BL指令会修改LR
    @ 必须保存LR，否则无法返回main函数
    PUSH {R11, LR}

    @ 调用C函数sum(a, b)
    @ 此时R0和R1已经是main函数传入的参数
    @ 符合ATPCS调用约定
    BL sum            @ 调用sum函数，结果保存在R0

    @ 恢复现场并返回
    @ R0已经是sum函数的返回值，直接作为本函数的返回值
    POP {R11, PC}     @ 弹出LR到PC，实现函数返回

@ 告诉链接器这个代码不需要可执行栈
.section .note.GNU-stack,"",%progbits
.end

关键知识点：ARM ATPCS 调用约定

参数传递：前 4 个参数通过 R0-R3 传递
返回值：通过 R0 返回
LR 寄存器：保存函数返回地址
栈对齐：必须是 8 字节对齐

为什么需要保存 LR？

当 SUM_ASM 使用 BL sum 调用 C 函数时，BL 指令会将返回地址（sum 执行完后应返回的地址）存入 LR。这会覆盖 SUM_ASM 自己的返回地址，所以必须先将 LR 压栈保存。

4. 编译与运行

4.1 编译步骤

在 VSCode 终端中执行：

bash 复制代码

# 步骤1：编译C文件
# -c: 只编译不链接
# -g: 包含调试信息
arm-linux-gnueabihf-gcc -c main.c -o main.o -g

# 步骤2：编译汇编文件
# -mthumb: 生成Thumb指令集代码
arm-linux-gnueabihf-as -mthumb SUM.S -o SUM.o -g

# 步骤3：链接所有目标文件
# -static: 静态链接，避免QEMU运行时的动态库问题
arm-linux-gnueabihf-gcc main.o SUM.o -o demo -static

编译过程解析：

预处理 ：处理 #include、#define 等预处理指令
编译：将 C 代码转换为汇编代码
汇编：将汇编代码转换为机器码（目标文件）
链接：将多个目标文件合并为可执行文件

4.2 在 QEMU 中运行

bash 复制代码

# 使用QEMU模拟ARM环境运行程序
qemu-arm-static -cpu cortex-a8 ./demo

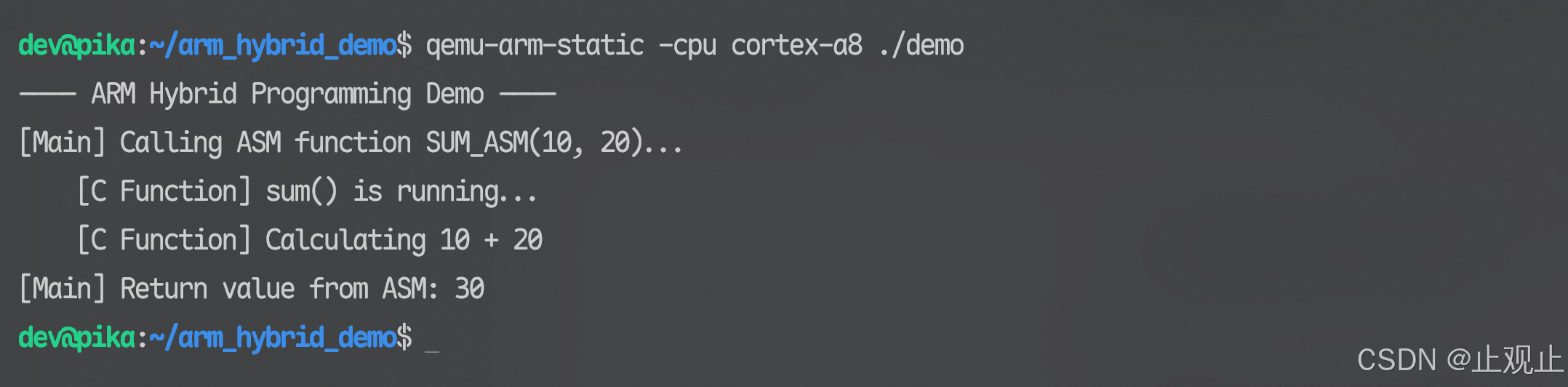

运行结果：

复制代码

---- ARM Hybrid Programming Demo ----
[Main] Calling ASM function SUM_ASM(10, 20)...
    [C Function] sum() is running...
    [C Function] Calculating 10 + 20
[Main] Return value from ASM: 30

执行流程分析：

main() 开始执行，准备参数 10 和 20
调用 SUM_ASM(10, 20)，参数存入 R0 和 R1
SUM_ASM 保存 LR，调用 sum(10, 20)
sum() 执行加法，返回结果 30 到 R0
SUM_ASM 恢复现场，返回 main()
main() 打印结果，程序结束

5. 使用 VSCode 调试（可视化学习）

调试是理解程序运行机制的最佳方式。我们配置 VSCode 的调试环境，可以单步执行、查看寄存器变化。

5.1 安装调试插件

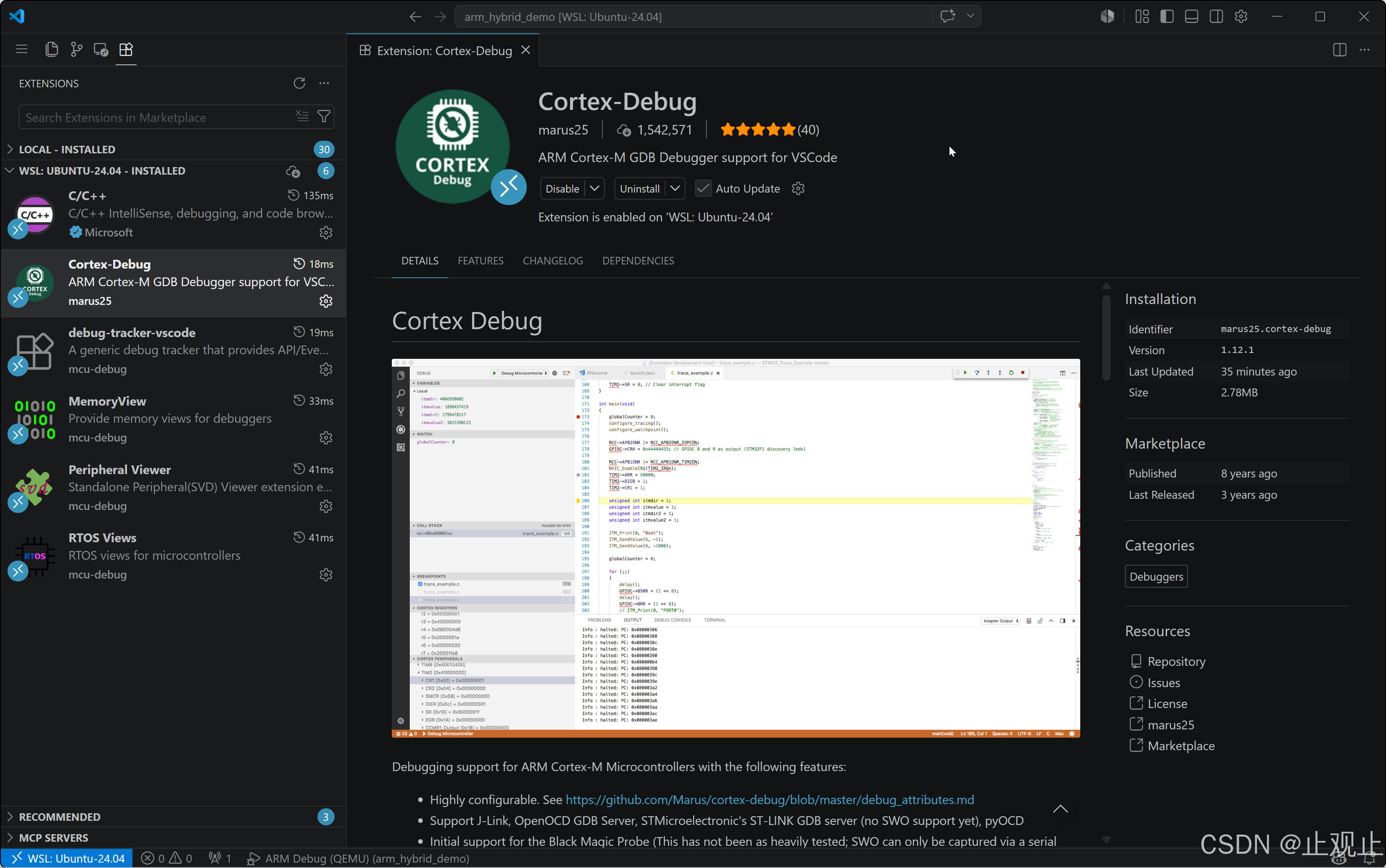

在 VSCode 扩展商店搜索安装 Cortex-Debug 插件：

5.2 创建调试配置

在项目根目录创建 .vscode/launch.json 文件：

json 复制代码

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "ARM Debug (QEMU)",
            "type": "cortex-debug",
            "request": "launch",
            "servertype": "external",
            "executable": "./demo",
            "cwd": "${workspaceFolder}",

            // 重要：指定工具链前缀
            "toolchainPrefix": "arm-linux-gnueabihf",

            // 使用gdb-multiarch
            "gdbPath": "gdb-multiarch",

            // 连接到QEMU的GDB服务器
            "gdbTarget": "localhost:1234",

            // 关键：清空默认启动命令
            // 避免Cortex-Debug发送硬件复位指令
            "overrideLaunchCommands": [],

            // 自动运行到main函数
            "runToEntryPoint": "main",
        }
    ]
}

5.3 开始调试

启动调试服务器（在终端中）：

bash 复制代码

qemu-arm-static -g 1234 ./demo

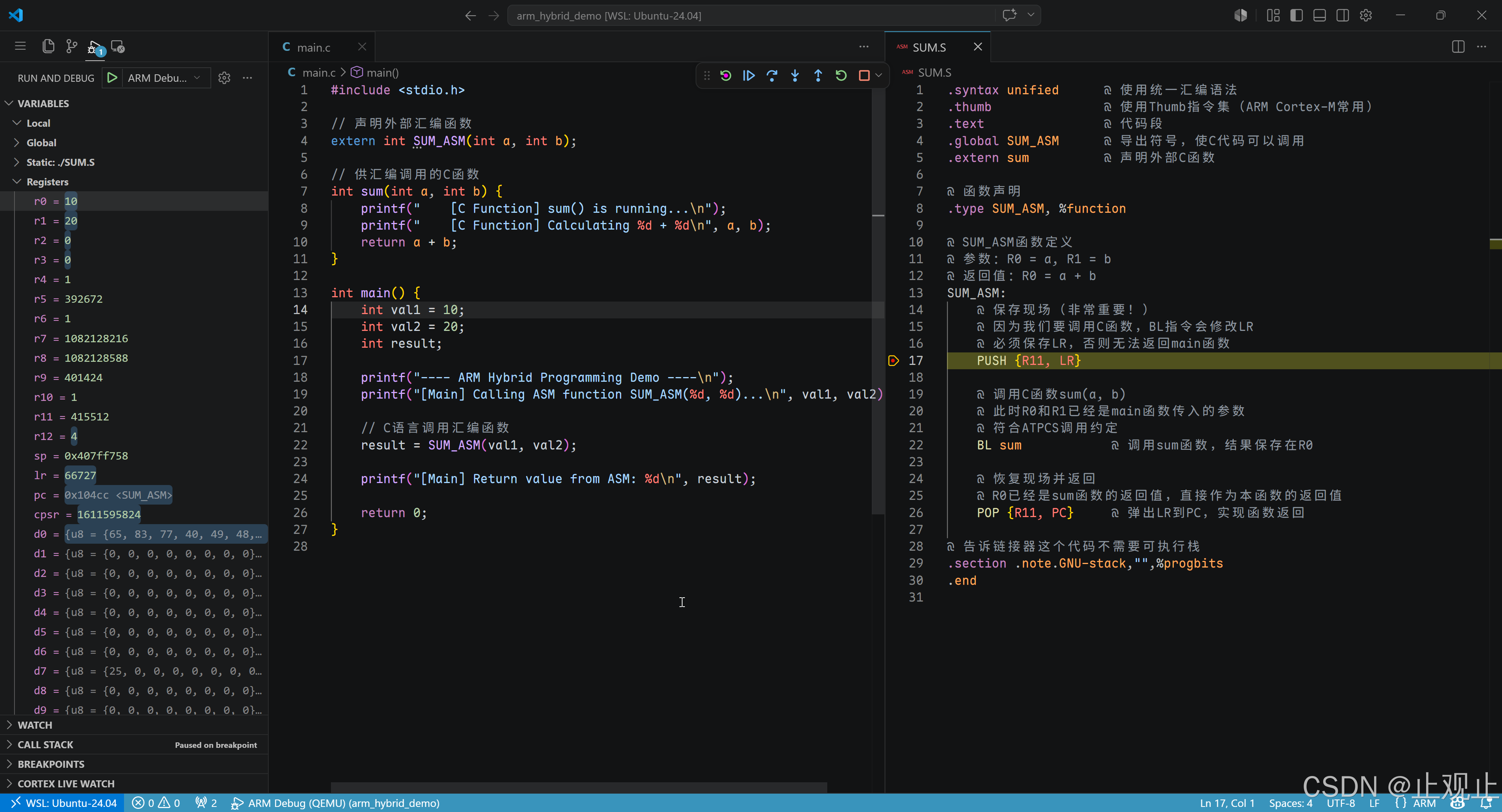

在 VSCode 中：
- 在 main.c 或 SUM.S 中设置断点
- 按 F5 启动调试
- 观察左侧的变量、寄存器和调用栈
关键观察点：
- 进入 SUM_ASM 时，查看 R0、R1 的值（应该是 10 和 20）
- 执行 PUSH {R11, LR} 后，观察 SP（栈指针）的变化
- 调用 sum() 后，查看 R0 的值（应该是 30）
- 执行 POP {R11, PC} 后，程序如何返回到 main()

6. 深入理解：ARM 调用约定

6.1 ATPCS（ARM-Thumb Procedure Call Standard）

ATPCS 是 ARM 架构的函数调用标准，规定了：

项目	规则
参数传递	R0-R3 传递前 4 个参数，其余通过栈传递
返回值	通过 R0 返回，64 位值通过 R0 和 R1 返回
保存寄存器	R4-R11 必须由被调用者保存
栈对齐	栈指针必须保持 8 字节对齐

6.2 函数调用栈帧

典型的 ARM 函数序言和结语：

asm 复制代码

@ 函数序言（Prologue）
PUSH {R11, LR}    @ 保存帧指针和返回地址
MOV R11, SP       @ 设置新的帧指针
SUB SP, SP, #N    @ 为局部变量分配栈空间

@ 函数结语（Epilogue）
MOV SP, R11       @ 恢复栈指针
POP {R11, PC}     @ 恢复帧指针，返回调用者

6.3 我们的示例分析

在 SUM_ASM 中，我们只保存了 R11 和 LR，没有分配局部变量空间，因为：

我们没有使用额外的局部变量
参数传递和函数调用都通过寄存器完成
这是最简单的叶子函数（leaf function）实现

7. 常见问题与解决方案

7.1 编译工具链问题

问题：找不到 arm-linux-gnueabihf-gcc

bash 复制代码

# 解决方案：重新安装工具链
sudo apt remove gcc-arm-linux-gnueabihf
sudo apt update
sudo apt install gcc-arm-linux-gnueabihf

问题：编译时报 "undefined reference"

bash 复制代码

# 可能原因：链接顺序错误
# 正确链接顺序：
arm-linux-gnueabihf-gcc main.o SUM.o -o demo

# 而不是：
arm-linux-gnueabihf-gcc SUM.o main.o -o demo

7.2 QEMU 运行问题

问题：运行时报 "Exec format error"

bash 复制代码

# 原因：QEMU没有正确识别可执行文件格式
# 解决方案：
sudo update-binfmts --display | grep arm
# 如果没有正确配置，重新安装：
sudo apt install --reinstall qemu-user-static

问题：调试连接失败

bash 复制代码

# 检查1234端口是否被占用
netstat -tlnp | grep 1234
# 如果被占用，修改launch.json中的端口号

7.3 汇编语法问题

问题：汇编编译错误

bash 复制代码

# 检查语法：
# 1. 标签必须以冒号结尾
# 2. 指令必须使用Tab或空格缩进
# 3. 注释使用@或/*
# 4. 确保.syntax unified在文件开头

8. 扩展练习

掌握了基础后，可以尝试以下扩展：

练习 1：传递更多参数

修改程序，让 sum() 函数接受 4 个参数，测试 ATPCS 的参数传递规则。

练习 2：使用软中断

在汇编中添加软中断调用，了解 ARM 的 SWI 机制。

练习 3：优化性能

对比纯 C 实现和汇编优化的性能差异。

练习 4：浮点运算

使用 ARM 的 VFP（向量浮点单元）进行浮点计算。

9. 总结

通过这个完整的 ARM 混合编程示例，你学会了：

环境搭建：在 Windows 11 上通过 WSL2 搭建 ARM 开发环境
工具使用：ARM 交叉编译器、QEMU 模拟器、VSCode 调试
混合编程：C 语言与汇编语言的相互调用
调用约定：理解 ARM ATPCS 的参数传递和栈帧管理
调试技巧：使用 GDB 可视化调试 ARM 程序

核心要点回顾：

ARM 使用 R0-R3 传递参数，R0 返回值
调用函数前必须保存 LR 寄存器
栈操作必须保持 8 字节对齐
混合编程的关键是遵循统一的调用约定

这个简单的示例是你 ARM 开发之旅的起点。掌握了这些知识，你已具备开发更复杂 ARM 程序的基础，可以继续探索中断处理、内存管理、操作系统内核等高级主题。

记住：理解底层机制是成为优秀系统开发者的关键。混合编程让你能够 " 看见 "C 语言背后的机器指令，这是提升编程能力的绝佳途径。
