波器就像一台"电子眼睛"，能帮我们看到肉眼看不见的电信号变化------比如手机充电时的电流波动、耳机里的音频信号、电路板上的脉冲信号。但这台"眼睛"看得清、看得全，全靠三个核心参数：带宽、采样率、存储深度。很多新手刚接触示波器时，总被这三个参数搞晕，其实只要用生活化的类比，就能轻松搞懂它们的作用和区别。
一、带宽：示波器"能看清的信号上限"
带宽是示波器最基础、最关键的参数，没有合适的带宽，再高的采样率也没用。我们可以把它类比成"耳朵能听到的声音频率范围"：有的人耳朵灵敏，能听到高频的鸟鸣（比如20kHz以上）；有的人耳朵不敏感，只能听到中低频的声音，高频声音就会"听不清"甚至"听不到"。

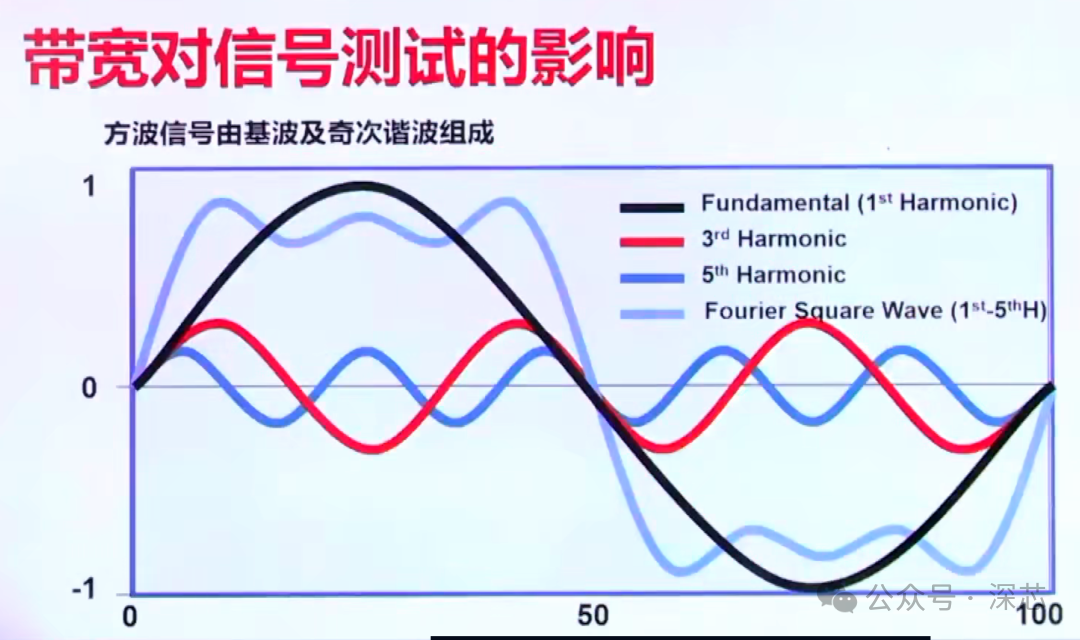

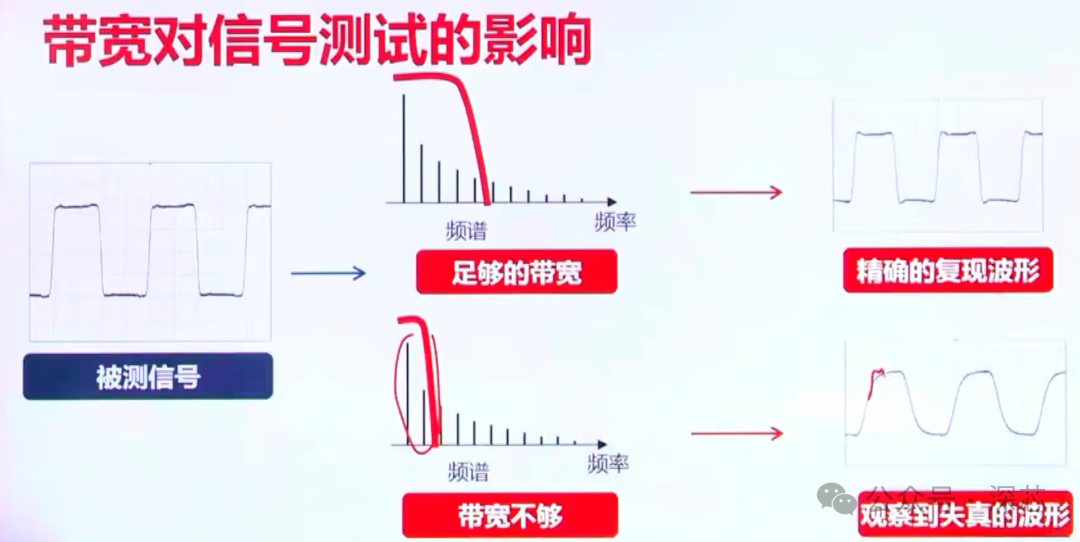

示波器的带宽，就是它能"看清"的电信号的最高频率------单位通常是MHz（兆赫兹）或GHz（吉赫兹）。简单说，带宽决定了示波器能测量的信号频率上限：如果你的信号频率是100MHz，而示波器带宽只有50MHz，那么这台示波器就无法准确捕捉到这个信号的真实波形，会出现"失真"，就像我们用模糊的相机拍快速移动的物体，只能看到模糊的残影。
这里有个关键提醒：示波器的带宽并不是"能测量的最高频率"那么简单，行业内有个通用规则------3dB带宽，意思是当信号频率达到带宽数值时，示波器测量到的信号幅度会衰减到真实值的70.7%。所以，实际使用时，我们通常会选择带宽是被测信号频率2-3倍的示波器，这样才能保证测量结果足够准确。比如测量50MHz的信号，选100-150MHz带宽的示波器就比较合适。
二、采样率：示波器"抓拍信号的速度"
如果说带宽决定了"能看清什么频率的信号"，那采样率就决定了"能看清信号的细节"。我们可以把它类比成"用相机拍视频"：视频的帧率越高（每秒拍摄的画面越多），画面就越流畅，能捕捉到更多细节；如果帧率太低，画面就会卡顿、模糊，错过关键动作。
示波器的采样率，就是它每秒对电信号进行"抓拍"的次数------单位是Sa/s（采样点/秒），常用MSa/s（兆采样点/秒）或GSa/s（吉采样点/秒）。每一次"抓拍"，示波器都会记录下一个信号的电压值，把这些连续的"抓拍点"连接起来，就能还原出电信号的完整波形。
举个例子：一个频率为1MHz的正弦波，它的周期是1微秒（1μs），也就是说，这个信号每1微秒就会完成一次完整的波动。如果示波器的采样率是10MSa/s，那么每秒能抓拍1000万个点，每个采样点之间的时间间隔就是0.1微秒。这样一来，在1微秒的信号周期内，就能抓拍10个点，还原出的波形会非常平滑、准确；但如果采样率只有1MSa/s，每秒只能抓拍100万个点，每个采样点间隔1微秒，那么在1微秒的信号周期内，只能抓拍1个点，根本无法还原出正弦波的真实形状，会出现严重的"混叠"（波形失真，变成完全不一样的形状）。
这里也有一个实用规则：采样率至少是被测信号频率的5倍以上（行业内常用"奈奎斯特采样定理"，要求采样率是信号最高频率的2倍，但实际使用中，为了保证细节，通常会选5倍以上）。比如测量10MHz的信号，采样率至少要达到50MSa/s，才能清晰还原波形细节。
三、存储深度：示波器"能保存的信号长度"
存储深度，顾名思义，就是示波器能保存的采样点的总数量------单位是pts（采样点），常用kpts（千采样点）、Mpts（兆采样点）。我们可以把它类比成"相机的内存卡容量"：内存卡容量越大，能拍摄的视频越长；容量越小，拍一会儿就会存满，无法继续拍摄。

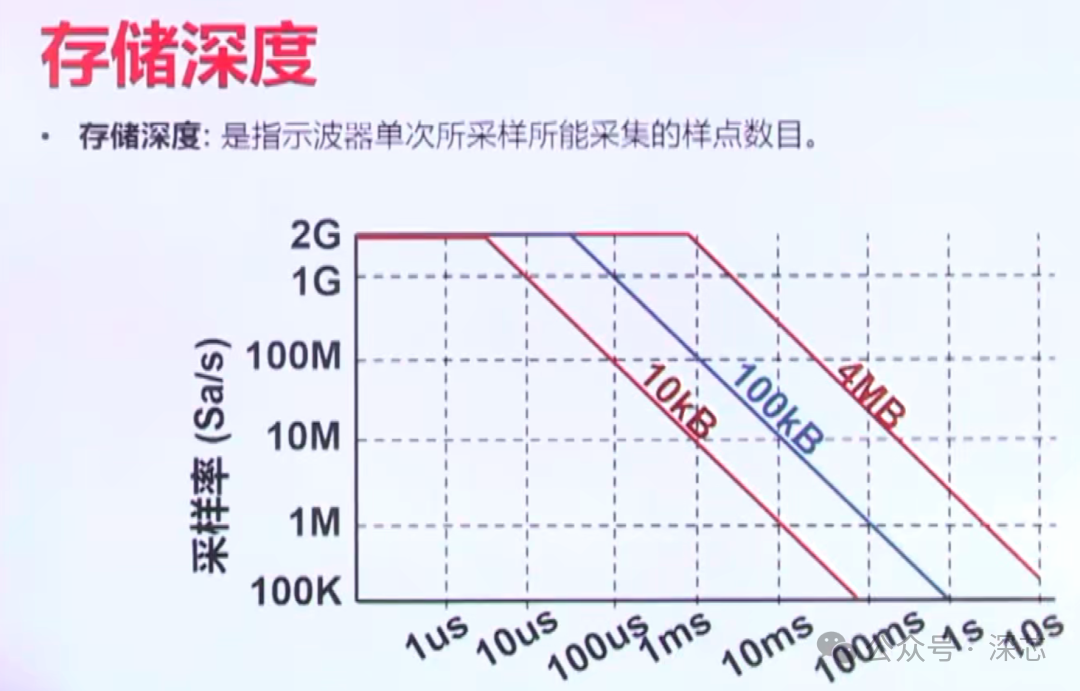

示波器的存储深度，决定了在一定采样率下，示波器能记录的信号时长。它和采样率的关系很简单，用一个公式就能说清：记录时长 = 存储深度 ÷ 采样率。比如，示波器的存储深度是1Mpts（100万个采样点），采样率是10MSa/s，那么它能记录的信号时长就是1000000 ÷ 10000000 = 0.1秒；如果采样率降低到1MSa/s，记录时长就会变成1秒。
为什么存储深度重要？因为很多时候，我们需要观察的不是瞬间的信号，而是一段时间内的信号变化------比如寻找信号中的偶尔出现的异常波动（毛刺）、观察信号的长期稳定性。如果存储深度不够，要么只能缩短记录时长，错过异常信号；要么只能降低采样率，导致波形细节丢失。
举个实际场景：如果我们要观察一个1秒内偶尔出现一次的毛刺信号，采样率需要达到10MSa/s（才能看清毛刺细节），那么需要的存储深度就是10MSa/s × 1s = 10Mpts。如果示波器的存储深度只有1Mpts，要么只能记录0.1秒，很难捕捉到毛刺；要么降低采样率到1MSa/s，虽然能记录1秒，但毛刺细节会模糊不清，无法准确判断异常原因。
四、三个参数的核心关系：缺一不可
很多新手会误以为"只要采样率高，示波器就好用"，其实不然------带宽、采样率、存储深度是相互配合、缺一不可的，三者的关系可以总结为：
-
带宽是基础：没有足够的带宽，采样率再高，也无法捕捉到高频信号，相当于"眼睛看不清高频的东西，再快的抓拍速度也没用"；
-
采样率是细节：有了足够的带宽，还需要足够的采样率，才能还原信号的真实细节，相当于"眼睛能看清高频，还要抓拍够快，才能看清细节"；
-
存储深度是保障：有了带宽和采样率，还需要足够的存储深度，才能记录足够长时间的信号，相当于"眼睛能看清、抓拍够快，还要有足够大的内存，才能记录完整的过程"。
举个通俗的例子：示波器就像一个"高速摄影师"，带宽决定了他能拍摄的"最快物体"（高频信号），采样率决定了他拍摄的"清晰度"（细节），存储深度决定了他能拍摄的"时长"。只有三者都达标，才能拍出清晰、完整的"信号视频"。
五、新手选购/使用小技巧
-
先看带宽：根据自己要测量的信号频率，选择带宽是信号频率2-3倍的示波器，比如测量50MHz信号，选100-150MHz带宽；
-
再看采样率：确保采样率至少是信号频率的5倍以上，同时结合存储深度，计算自己需要的记录时长，避免采样率太高导致存储深度不足；
-
存储深度按需选择：如果只是观察短时间的信号（比如几微秒、几毫秒），1Mpts-10Mpts就足够；如果需要观察长时间的信号（比如几秒、几十秒），就需要选择100Mpts以上的存储深度。
总结一下：带宽决定"能测什么"，采样率决定"测得多细"，存储深度决定"测多久"。搞懂这三个参数的作用和关系，无论是选购示波器，还是用示波器测量信号，都能少走很多弯路，轻松上手。
