基于STM32物联网WiFi云平台温湿度烟雾报警器设计

本设计包含proteus仿真+程序代码+设计报告+讲解视频

一、开发环境

仿真图：proteus 8.17

程序编译器：keil 5

编程语言：C语言

设计编号：C0134

二、主要功能

STM32物联网WiFi云平台温湿度烟雾报警器仿真设计

烟雾采集传感器选用MQ-2，由于该传感器输出的是模拟信号，STM32内部ADC将模拟信号转为数字信号。

proteus仿真使用电位器模拟；

温湿度采集使用DHT11数字传感器；
显示设备使用OLED，可以在屏幕上显示实时烟雾浓度值、温湿度值等信息；
报警模块则采用蜂鸣器和LED灯组成，烟雾浓度超过阈值蜂鸣器会鸣叫报警，灯光闪烁；
系统带有通风风扇，烟雾浓度高的时候开启；
设计采用1个按键作为操作输入设备，可以用来关闭报警；

6.通过WIFI模块ESP01S将数据实时上传至物联网云平台，仿真中使用串口通信模拟。

资料下载链接：

KEY_C0134 STM32远程WIFI温湿度烟雾监测报警OLED显示

链接: https://pan.baidu.com/s/1a5ZDB_Z1Ac4AYOm4tLU0rg?pwd=yzis

提取码: yzis

以下为本设计资料展示：

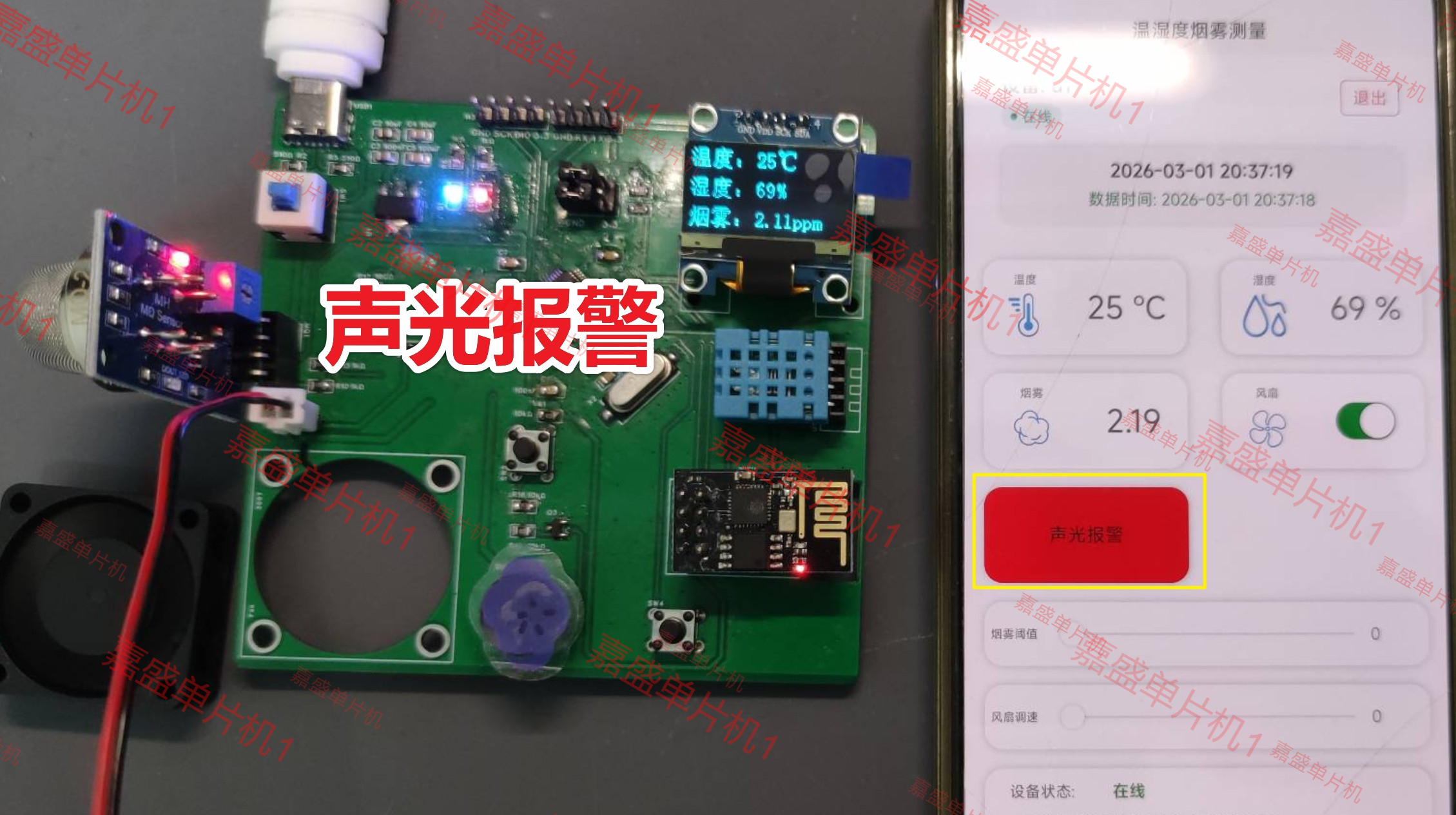

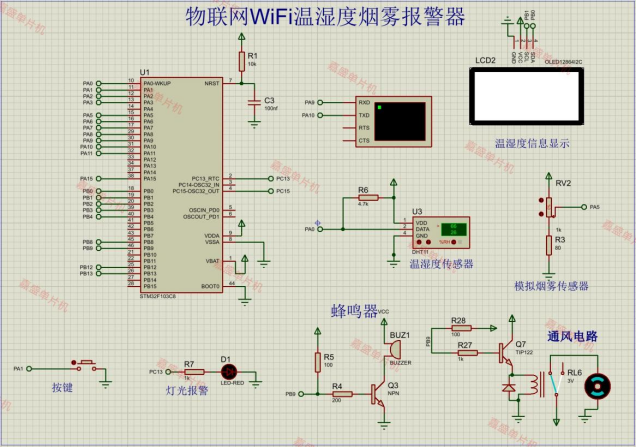

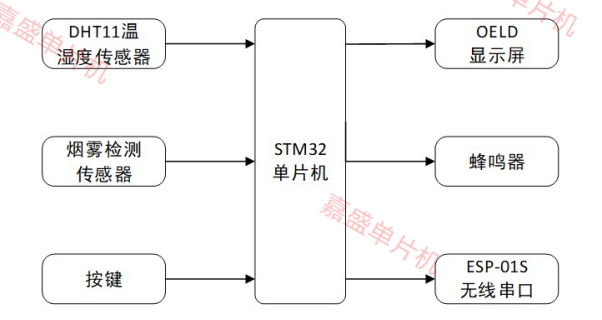

三、仿真设计

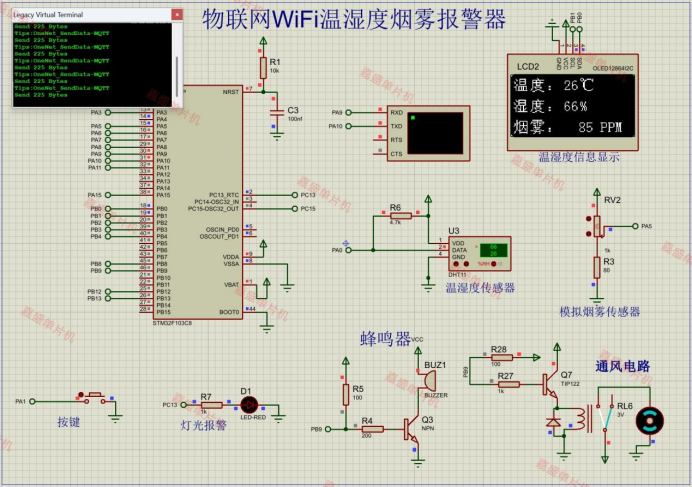

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

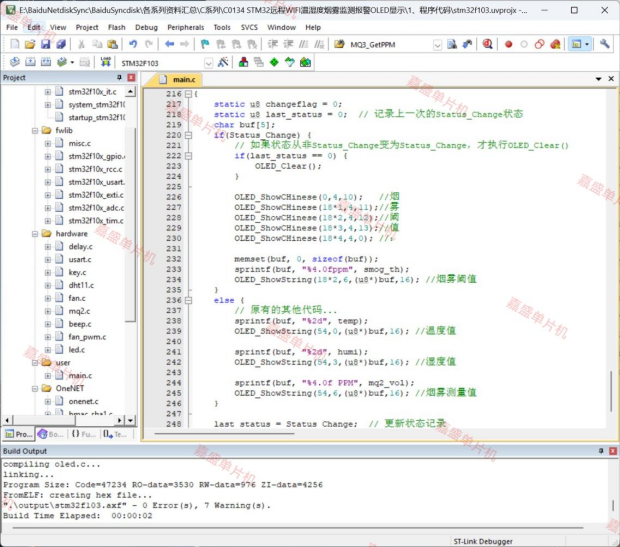

四、程序代码

程序是用keil5 mdk版本打开的，如果打开有问题，核实下keil的版本。程序有注释可以结合讲解视频理解。

c 复制代码

//单片机头文件
#include "stm32f10x.h"

//网络协议层
#include "onenet.h"

//网络设备
#include "esp8266.h"

//硬件驱动
#include "delay.h"
#include "usart.h"
#include "beep.h"
#include "led.h"

#include "fan.h"
#include "key.h"
#include "dht11.h"
#include "oled.h"
#include "mq2.h"
#include "fan_pwm.h"



//C库
#include <string.h>
#include <stdio.h>

#define ESP8266_ONENET_INFO		"AT+CIPSTART=\"TCP\",\"mqtts.heclouds.com\",1883\r\n"

void Hardware_Init(void);
void Display_Init(void);
void Refresh_Data(void);

u8 temp,humi,fan_adj;
float mq2_vol,smog_th=200.0;
uint8_t Fan_Status=0;
uint8_t Beep_Status;

uint8_t Status_Change;


/*
************************************************************
*	函数名称：	main
*
*	函数功能：
*
*	入口参数：	无
*
*	返回参数：	0
*
*	说明：
************************************************************
*/
int main(void)
{
    DHT11_Data_TypeDef DHT11_Data;
	unsigned short timeCount = 0;	//发送间隔变量

	unsigned char *dataPtr = NULL;

	uint8_t smog_lock=0;

	Hardware_Init();				//初始化外围硬件

	ESP8266_Init();					//初始化ESP8266


////	UsartPrintf(USART_DEBUG, "Connect MQTTs Server...\r\n");
//	OLED_Clear(); OLED_ShowString(0,0,"Connect MQTTs Server...",16);
//	while(ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT"))
//		DelayXms(500);
////	UsartPrintf(USART_DEBUG, "Connect MQTT Server Success\r\n");
//	OLED_ShowString(0,4,"Connect MQTT Server Success",16); DelayXms(500);

//	OLED_Clear(); OLED_ShowString(0,0,"Device login ...",16);
//	while(OneNet_DevLink())			//接入OneNET
//	{
//		ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT");
//		DelayXms(500);
//	}


//	OneNET_Subscribe();

	Display_Init();
//	Led_Set(LED_ON);
	mq2_vol=65;
	temp=25;
	humi=45;
	while(1)
	{

		if(++timeCount >= 100)									//发送间隔5s
		{
//			DHT11_Read_Data(&temp,&humi);
			if(DHT11_Read_TempAndHumidity(&DHT11_Data) == SUCCESS) {
                humi = DHT11_Data.humi_int;
                temp = DHT11_Data.temp_int;
            }
//			UsartPrintf(USART_DEBUG, "OneNet_SendData\r\n");
			OneNet_SendData();									//发送数据

			timeCount = 0;
			ESP8266_Clear();

		  mq2_vol=MQ2_GetData_PPM();
		  UsartPrintf(USART_DEBUG, "mq2_data----%.2f\r\n",mq2_vol);
		 	if(Status_Change){
				Status_Change=0;
				Display_Init();
			}
		}

		dataPtr = ESP8266_GetIPD(0);
		if(dataPtr != NULL)
			OneNet_RevPro(dataPtr);

		Refresh_Data();

		/***利用smog_lock进行自锁操作，避免重复无效控制，超阈值后，只执行一次，实现蜂鸣器可以被手动按停，
		直到降到阈值以下，才解锁，进入下轮阈值检测***/
		if(mq2_vol>smog_th && smog_lock==0)
		{
			smog_lock = 1;
			Fan_Set(FAN_ON);
			Beep_Set(BEEP_ON);
		}
		if(mq2_vol<smog_th && smog_lock==1)
		{
			smog_lock = 0;
		}

		if(smog_lock && (timeCount>50)){
			Led_Set(LED_ON);
		}else{
			Led_Set(LED_OFF);
		}

		DelayMs(10);

	}

}
/*
************************************************************
*	函数名称：	Hardware_Init
*
*	函数功能：	硬件初始化
*
*	入口参数：	无
*
*	返回参数：	无
*
*	说明：		初始化单片机功能以及外接设备
************************************************************
*/
void Hardware_Init(void)
{

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//中断控制器分组设置

	Delay_Init();									//systick初始化

	Usart1_Init(115200);							//串口1，打印信息用

	Usart2_Init(115200);							//串口2，驱动ESP8266用

  Key_Init();
	Led_Init();
	Beep_Init();
	DHT11_Init();
	OLED_Init();			//初始化OLED

//	while(DHT11_Init())
//	{
////		UsartPrintf(USART_DEBUG, "DHT11 Error \r\n");
//		OLED_ShowString(0,0,"DHT11 Error",16);
//		DelayMs(1000);
//	}

  Fan_Init();

	UsartPrintf(USART_DEBUG, " Hardware init OK\r\n");
	OLED_Clear(); OLED_ShowString(0,0,"Hardware init OK",16); DelayMs(1000);

}

void Display_Init(void)
{

	OLED_Clear();

	OLED_ShowCHinese(0,0,1);//温
	OLED_ShowCHinese(18,0,2);//度
	OLED_ShowCHinese(36,0,0);//：
	OLED_ShowCHinese(72,0,3);//℃

	OLED_ShowCHinese(0,3,4);//湿
	OLED_ShowCHinese(18,3,5);//度
	OLED_ShowCHinese(36,3,0);//：
	OLED_ShowString(72,3,"%",16);//%

	OLED_ShowCHinese(0,6,10);//烟
	OLED_ShowCHinese(18,6,11);//雾
	OLED_ShowCHinese(36,6,0);//：


}

void Refresh_Data(void)
{
    static u8 changeflag = 0;
    static u8 last_status = 0;  // 记录上一次的Status_Change状态
    char buf[5];
    if(Status_Change) {
        // 如果状态从非Status_Change变为Status_Change，才执行OLED_Clear()
        if(last_status == 0) {
            OLED_Clear();
        }

        OLED_ShowCHinese(0,4,10);   //烟
        OLED_ShowCHinese(18*1,4,11);//雾
        OLED_ShowCHinese(18*2,4,12);//阈
        OLED_ShowCHinese(18*3,4,13);//值
        OLED_ShowCHinese(18*4,4,0); //：

        memset(buf, 0, sizeof(buf));
        sprintf(buf, "%4.0fppm", smog_th);
        OLED_ShowString(18*2,6,(u8*)buf,16); //烟雾阈值
    }
    else {
        // 原有的其他代码...
        sprintf(buf, "%2d", temp);
        OLED_ShowString(54,0,(u8*)buf,16); //温度值

        sprintf(buf, "%2d", humi);
        OLED_ShowString(54,3,(u8*)buf,16); //湿度值

        sprintf(buf, "%4.0f PPM", mq2_vol);
        OLED_ShowString(54,6,(u8*)buf,16); //烟雾测量值
    }

    last_status = Status_Change;  // 更新状态记录
}

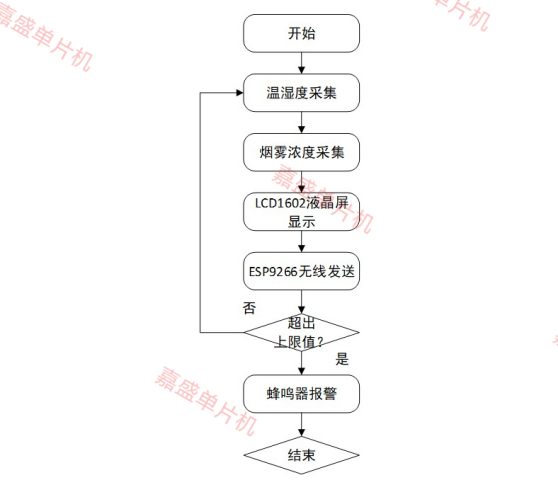

程序流程图：

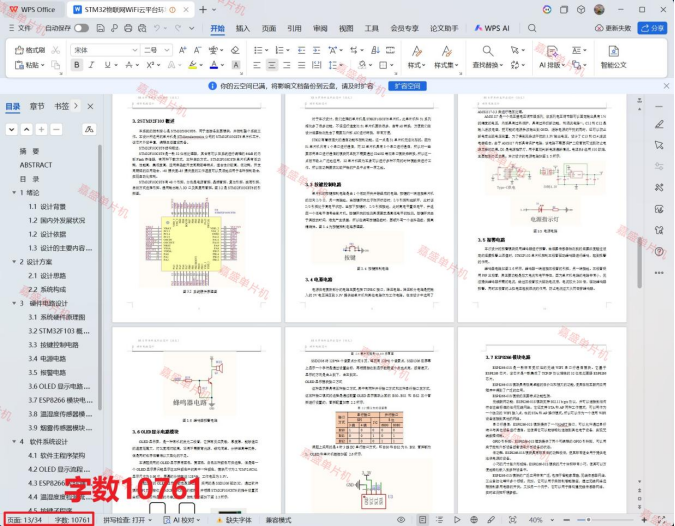

五、设计说明书

10761字，内容包括硬件设计、软件设计、结论等。

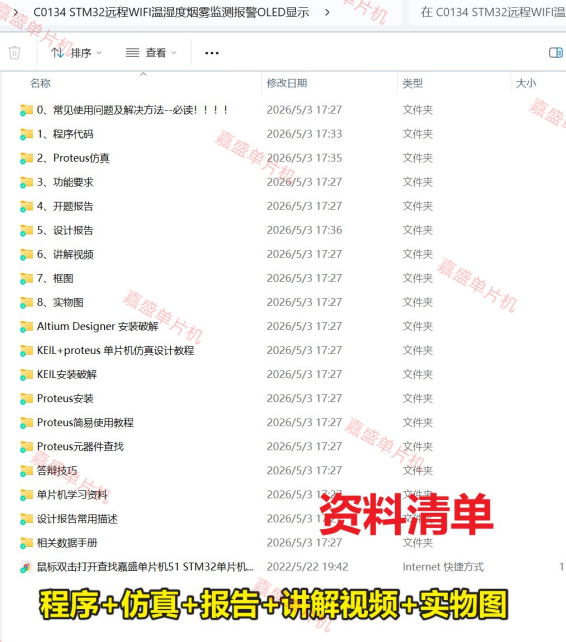

六、资料清单&下载链接

资料下载链接：

链接: https://pan.baidu.com/s/1a5ZDB_Z1Ac4AYOm4tLU0rg?pwd=yzis

提取码: yzis
