PolarLabBox丨高性能实时仿真系统介绍
系统优势
- 面向快速控制原型与硬件在环测试的一体化实时仿真平台
快速验证你的每一个创新想法！
- 无缝衔接 MATLAB/Simulink
从Simulink离线仿真到 PolarLabBox 实时运行，一键部署、零切换成本。
- 即用型IO资源
提供模拟、数字、旋变、编码器等典型控制场景所需 IO ，开箱即用。
- 丰富的通信接口
千兆以太网（支持多种网络协议）、CAN/CAN FD通讯接口、串行通讯接口、光纤 Aurora 高速通讯等，畅联万物。
- 强劲的CPU与可编程FPGA
Intel i7 处理器 + Xilinx FPGA芯片，支持一键部署到CPU侧和FPGA侧，助力你的想法快速落地。
PART.01 PolarLabBox

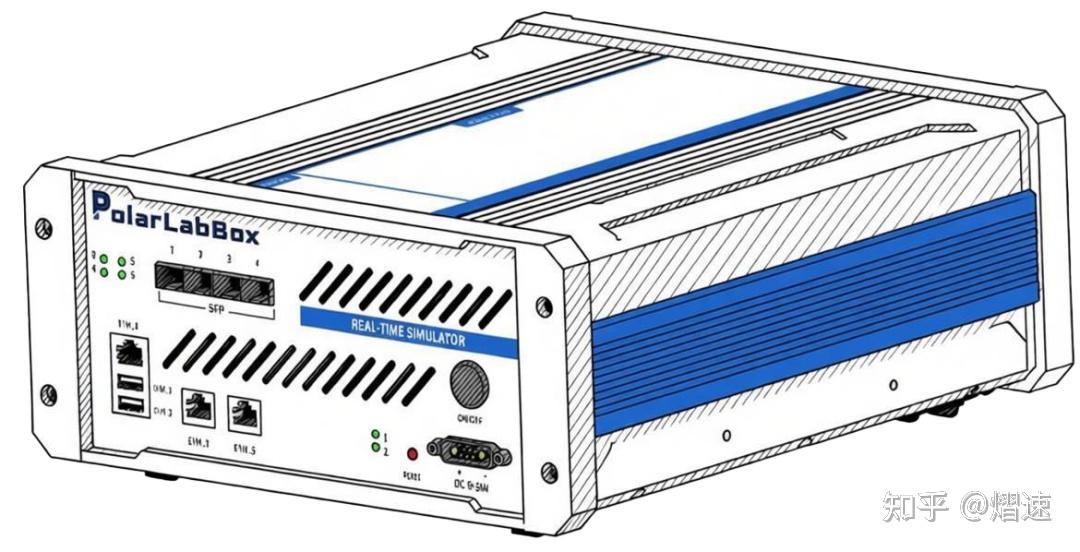

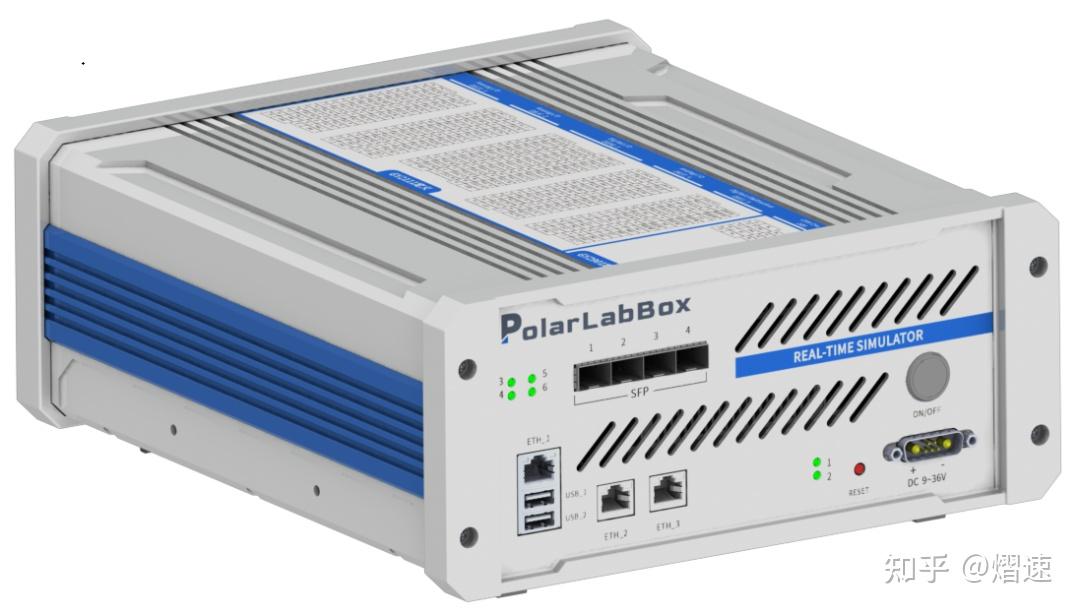

产品示意图
PolarLabBox 是上海熠速信息技术有限公司（以下简称"熠速"）推出的一款紧凑型桌面式实时仿真系统，面向快速控制原型开发（RCP）与硬件在环测试（HIL）场景。系统采用一体化设计，在较小的机身内集成了高性能处理器、大规模 FPGA 以及丰富的各类 IO，兼顾性能与灵活性。
核心处理器采用 Intel i7 四核 2.8 GHz，可轻松承载控制算法、功能样机等高要求 Simulink 模型运算；用户可编程 FPGA则为纳秒级控制与精细化仿真提供了充足的算力冗余。
配合熠速的试验管理软件PolarControl，用户可在模型运行过程中实时可视化、测量并在线标定参数，显著缩短开发迭代周期。
应用领域
PolarLabBox 提供大量不同类型的 IO 通道，是一套通用、灵活的研究与测试平台，广泛适用于：
01. 电机驱动与电子电力开发
02. 新能源汽车电控（VCU/MCU/BMS）算法验证
03. 高校科研与教学
04. 可再生能源（风光储、微电网）
05. 机器人与运动控制
06. 航空航天与智能装备
PART.02 RCP应用中的PolarLabBox

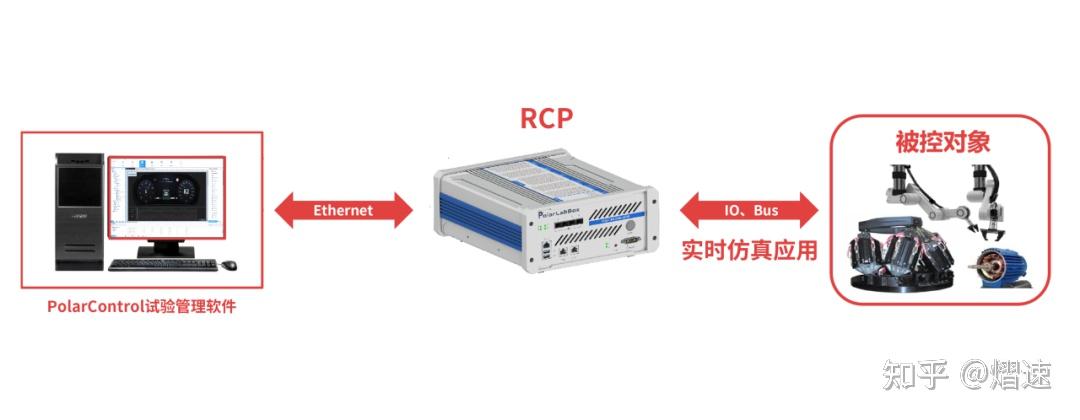

应用图例
PolarLabBox 对外接口丰富，可快速集成到既有开发环境中。用户在 Simulink 中搭建的控制模型，通过熠速工具链可一键编译、下载、实时运行，并即时连接到硬件通道；配合上位机软件PolarControl可进行波形可视化、参数标定与数据记录，大幅降低从算法到硬件落地的门槛。
PART.03 HIL应用中的PolarLabBox

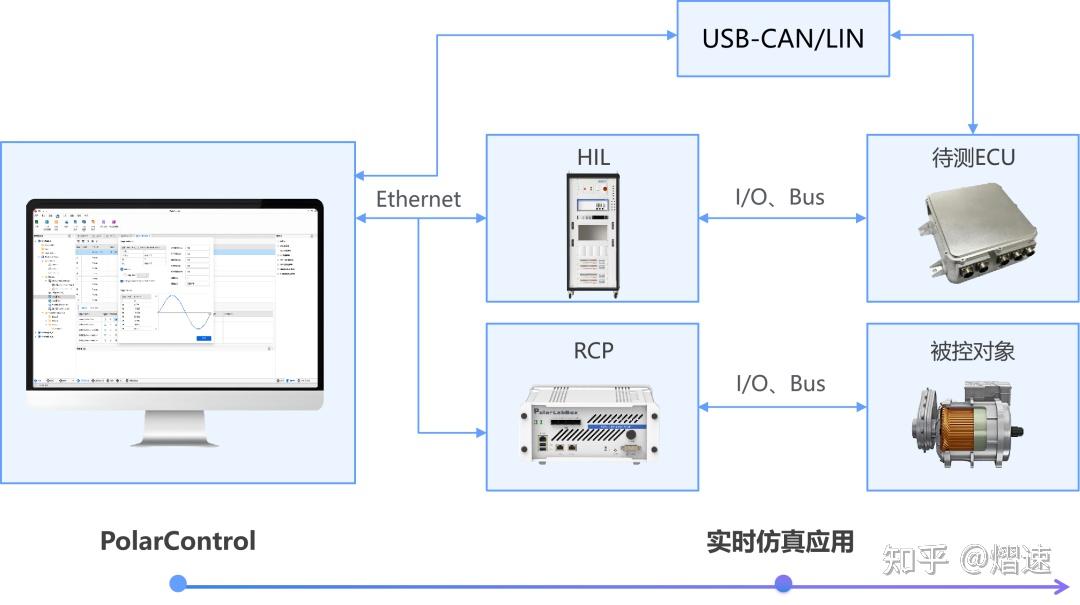

应用图例
借助FPGA 、高速模拟、数字 I/O等资源，PolarLabBox 可作为入门到中高端的桌面式 HIL 仿真器使用，覆盖从简单被控对象建模到电机/电力电子器件级精细仿真的全场景。通过基于光纤的 Aurora 高速通讯，还可与外部功率级接口板或其他仿真机协同，构建更大规模的 HIL 测试系统。
PART.04 PolarLabBox的主要应用与优势
丰富的IO资源
以 PolarLabBox1001-2111为例，单台即可提供：
- 24 路 16bit @ 1 MSPS + 8 路 16bit @ 5 MSPS 差分模拟输入
- 16 路 16bit @ 1 MSPS 模拟输出
- 48 路 数字 IO，方向可配置，支持 DIO/PWM 等多种功能
- 8 路 EIA-485 差分接口，支持 SSI/BiSS/EnDat 编码器
- 2 路 旋变解析通道
- 4 路 外部触发输入，用于同步采样或中断触发
用户可编程FPGA
用户还可基于 FPGA 开发自定义算法。以 PolarLabBox1001-2112 为例，搭载了超大资源的FPGA器件，具备 1.45M 系统逻辑单元，可充分满足 高动态、高精度仿真需求。
完整的工具链
熠速推出的上位机试验管理软件与硬件深度配套，可完成从应用编译下载、实时监控到参数在线标定的全流程；同时与 MATLAB/Simulink 深度集成，支持用户原有模型资产的无缝迁移。
三款型号，按需选型
01. PolarLabBox1001
基础主机，不含 IO 板卡，包含面2路千兆网口，面向基础算法研究或基于以太网的控制系统的仿真与验证。
02. PolarLabBox1001-2111
搭载了多IO，以及可编程FPGA，是电机驱动、电力电子与运动控制 RCP 快速原型开发 的首选全能机型，亦可用于基于FPGA 的MCU HIL应用。
03. PolarLabBox1001-2112
搭载了多IO，以及超大资源的可编程FPGA，适用于电力电子仿真或FPGA算法规模较大之场景。
关于上述型号的具体规格指标信息，十分期待您的垂询！
选择PolarLabBox
国产自研：
硬件、软件全链路自主可控，长期可持续服务；
一体化平台：
覆盖 RCP 与 HIL 两类典型应用，无需重复投资；
模型零迁移：
与 MATLAB/Simulink 环境的深度集成；
专业支持：
本地工程师提供从选型、调试到二次开发的全流程技术支持。
