一、先熟悉：仿真软件长什么样（立创EDA）

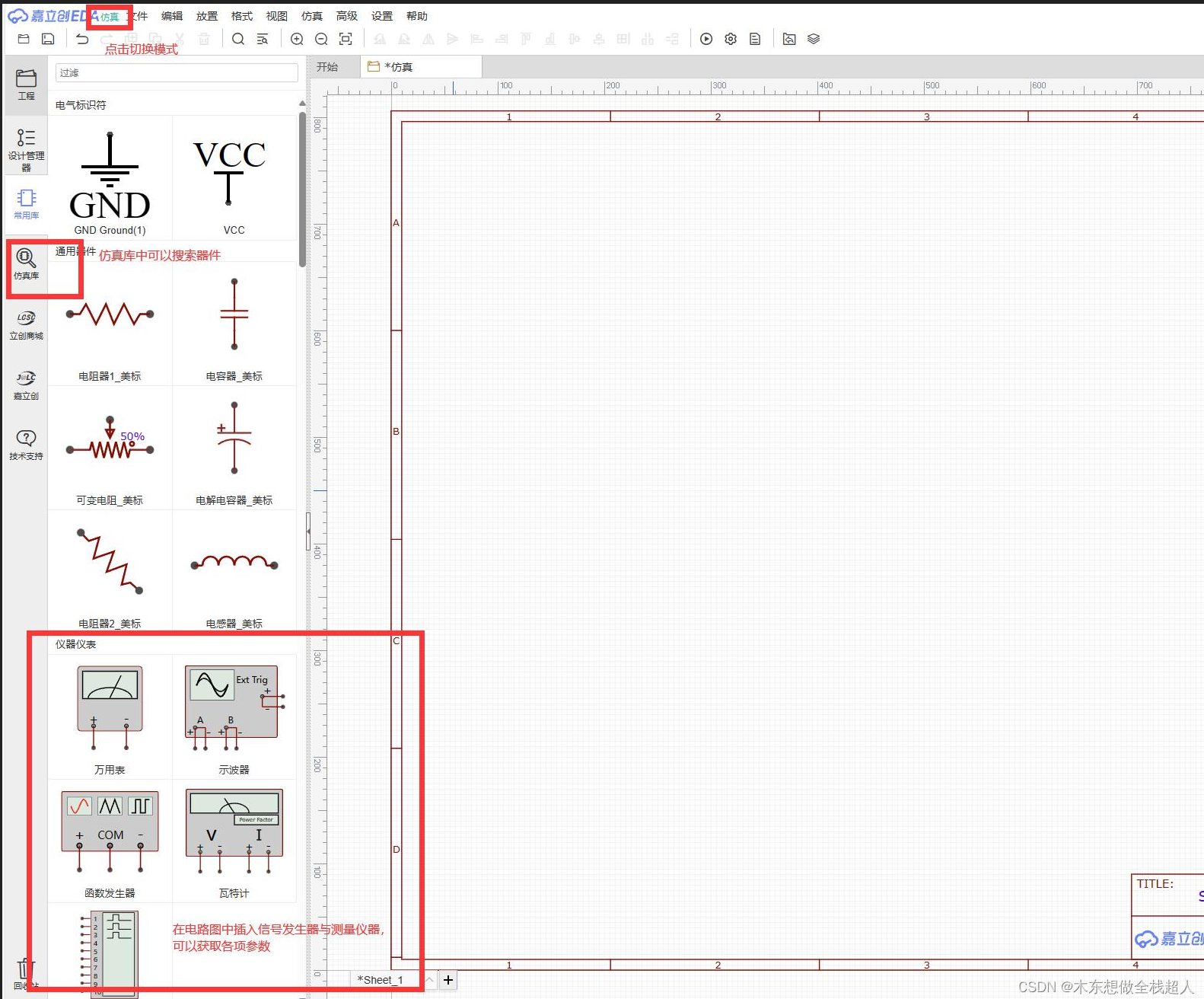

打开立创EDA标准版 → 新建原理图 → 打开仿真功能。

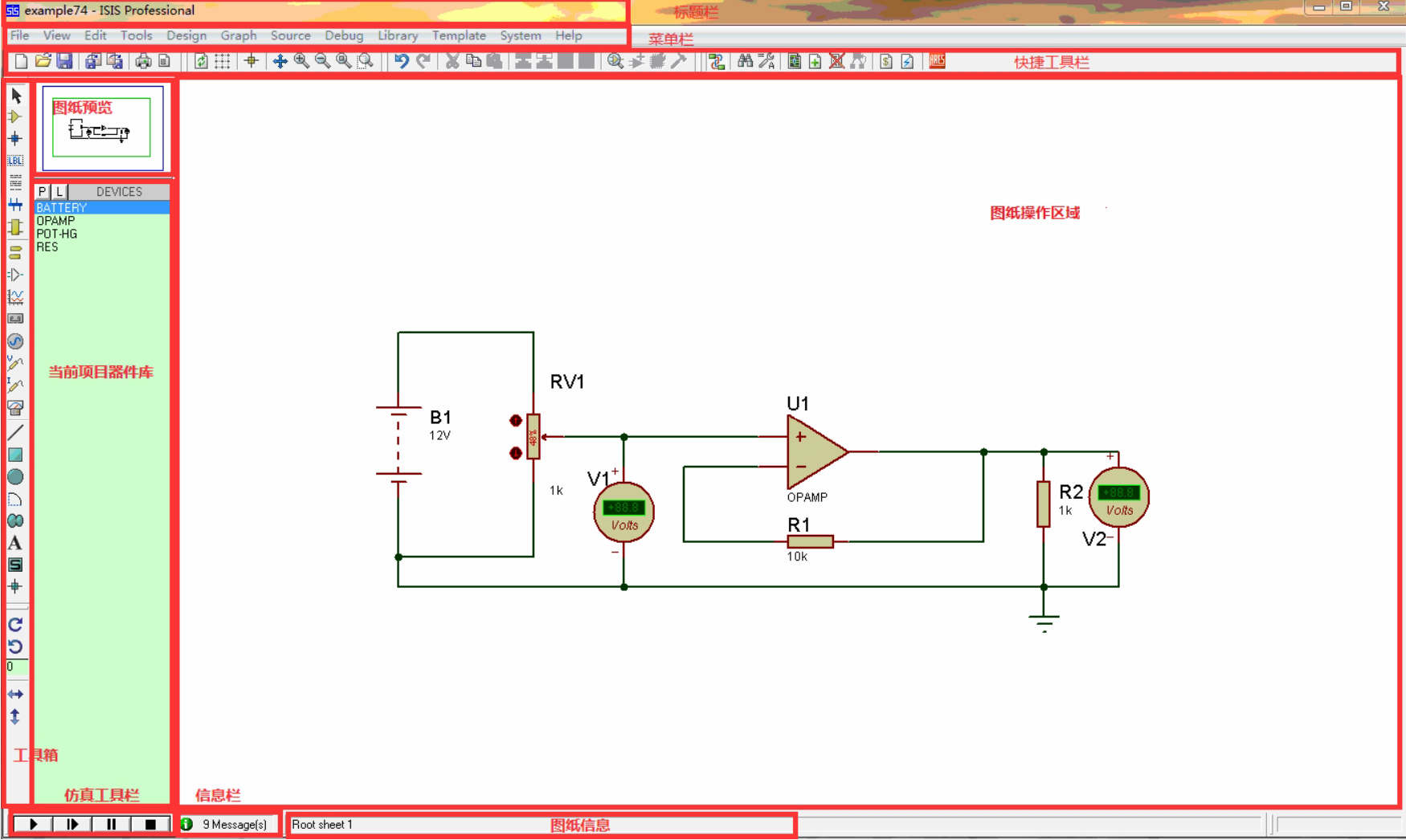

界面分四块：
- 元件库区：电阻、电容、电源、单片机、示波器都从这里拖。
- 绘图区：放元件、连线，画电路图。
- 仿真控制：运行▶、暂停、停止、单步。
- 测量工具 ：示波器、万用表、逻辑分析仪（最重要）。
二、最简单电路1：5V+电阻+LED（看懂"回路"和限流）

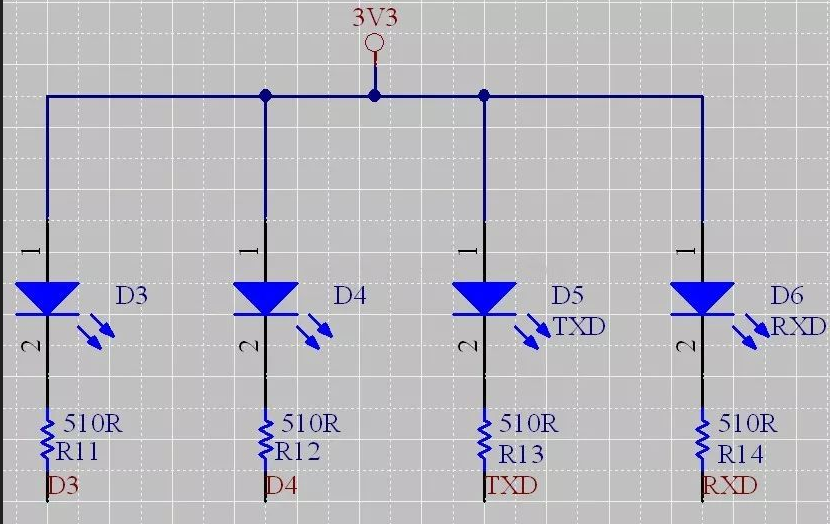

1）仿真电路截图
元件：
- DC 5V 电源
- 220Ω 电阻（限流）
- LED 发光二极管
- GND 地
接线：
5V → 电阻 → LED正极 → LED负极 → GND
2）运行现象
- 点运行：LED图标变亮（发光）
- 万用表测：
- 电阻左端：5V
- LED两端：约1.8～2V（LED固有压降）
- 电阻右端到地：0V
3）电路逻辑
- 电流从5V流出 → 经过限流电阻（把电流限制在十几mA，保护LED不烧）
- 电流流过LED → LED发光
- 回到GND → 形成完整回路
4）故障模拟
- LED反接：LED不亮（二极管单向导电）
- 去掉电阻直接接5V ：仿真提示电流过大；实物瞬间烧LED
三、简易电路2：按键+上拉电阻（看懂高低电平0/1）
嵌入式最基础的"数字输入"电路。
1）仿真电路截图
元件：
- 3.3V
- 10kΩ 上拉电阻
- 轻触按键
- 测量点（接示波器/万用表）
- GND
接线：
3.3V → 10k电阻 → 测量点 → 按键 → GND
2）两种状态（电平变化）
状态A：按键松开
- 按键断开 → 测量点被电阻拉到 3.3V
- 万用表：3.3V
- 示波器：一条高电平直线
- 定义：高电平 = 逻辑 1
状态B：按键按下
- 按键导通 → 测量点直接连GND
- 万用表：≈0V
- 示波器：跳成低电平直线
- 定义：低电平 = 逻辑 0
3）核心逻辑
- 上拉电阻作用：按键不按的时候，把电平"固定"在高电平，避免悬空乱跳。
- 单片机IO口就是靠读这个点的0或1，判断按键有没有按下。
4）常见故障
- 去掉上拉电阻 ：按键松开时，电平乱跳 → 单片机误触发
- 按键卡死：一直低电平 → 程序以为"一直按着"
四、简易电路3：RC复位电路（嵌入式必懂：上电时序）
单片机上电瞬间要先复位，再跑程序。

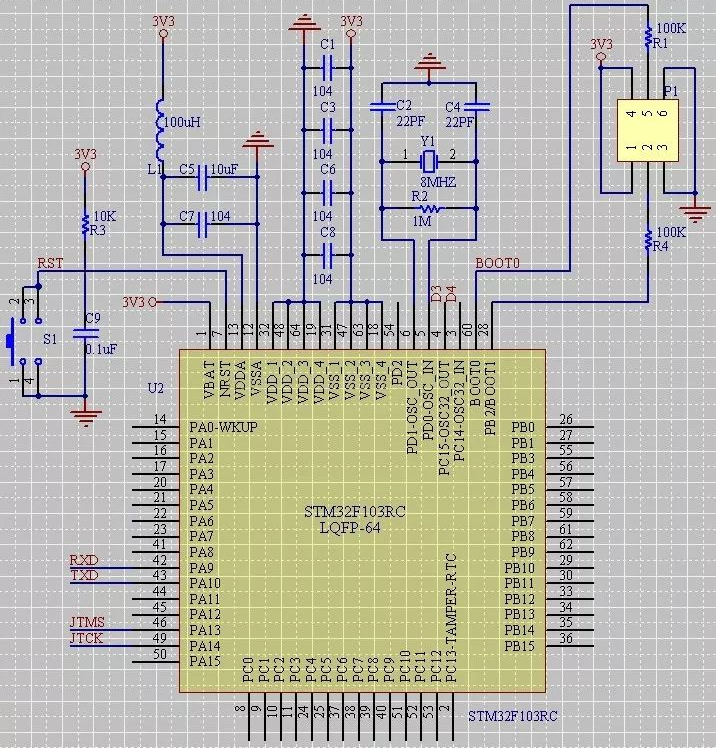

1）仿真电路
元件：
- 3.3V
- 10kΩ 电阻
- 0.1μF 电容
- NRST（复位引脚）
- GND
接线：
3.3V → 电阻 → NRST → 电容 → GND
2）示波器波形（最关键！看时序）
上电全过程（时间轴从左到右）：
-
t0（上电瞬间）
- 电容没电 → NRST≈0V（低电平）
- 单片机：进入复位状态
-
t0～t1（电容充电）
- 3.3V通过电阻给电容充电
- NRST电压慢慢上升（指数曲线）
-
t1之后（充满）
- 电容充满 → NRST稳定3.3V高电平
- 复位结束 → 单片机开始跑程序
3）总结
上电 → 低电平复位 → 电容充电 → 电平升高 → 正常运行
4）故障对应
- 电容短路 ：NRST一直0V → 永远复位，不开机
- 电阻开路 ：上电直接高电平 → 复位失效，可能跑飞/死机
五、简易电路4：串口TX发送波形（看懂数字通信脉冲）
串口是嵌入式调试最常用口，先看懂波形。

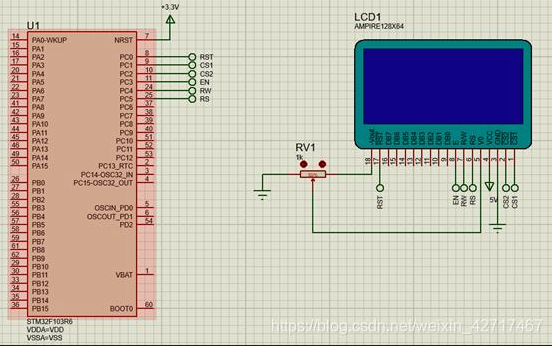

1）仿真电路（MCU TX → 电阻 → 示波器）

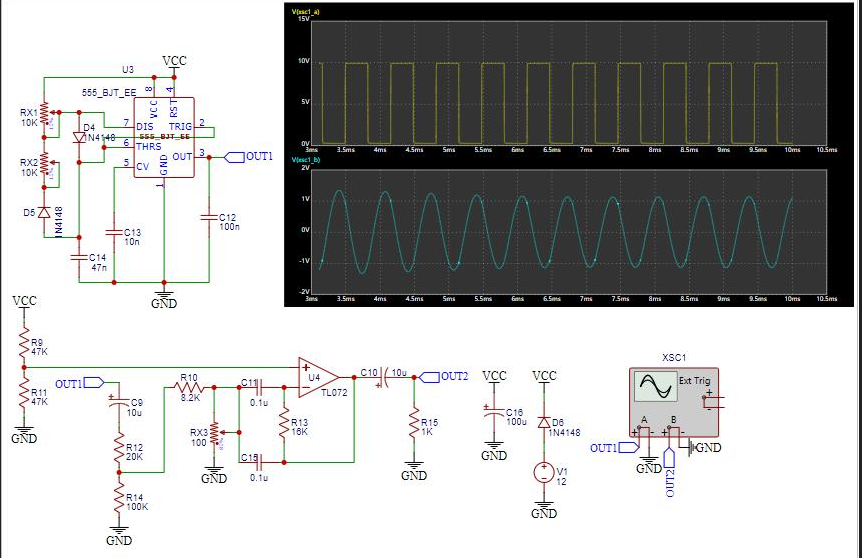

2）运行后示波器看到的波形
- 高电平=1，低电平=0
- 一高一低的脉冲组合，代表二进制数据
- 波特率决定脉冲宽度（9600、115200）
3）故障对应
- 波特率不匹配 ：波形时序不对 → 串口乱码
- GND没接好 ：波形抖动 → 丢包/不稳定
六、仿真学习方法
-
从3个必看电路练起
- LED+电阻 → 理解电流、回路、限流
- 按键+上拉 → 理解高低电平、0/1
- RC复位 → 理解时序、上电过程、复位故障
-
必用工具组合
- 直流/静态：万用表（测电压、判断高低电平）

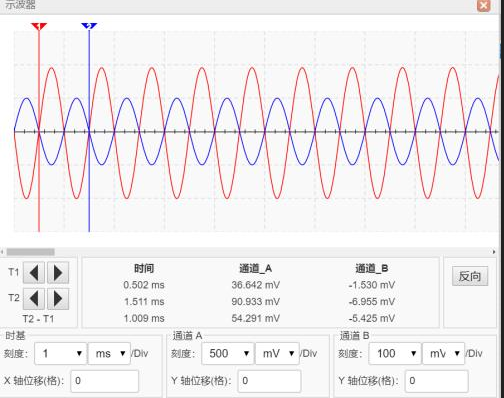

- 动态/时序：示波器（复位、串口、晶振波形）
-
仿真 → 实物对照（核心目的）
- 仿真亮/高/低 → 实物现象一致
- 在仿真故意：反接、短路、开路 → 看现象 → 对应真实故障
