mipi_CSI-2_specification_v4-0a.pdf
1. （4章）CSI-2协议中D-PHY或CPHY的发送接收接口结构是什么？
D-PHY：多条差分data line和1条差分clock line，I2C协议的CCI接口
C-PHY：多条3-wire的data-line，时钟为恢复时钟
2. （5章）CSI-2协议中各Layer的定义？
像素数据 → pixel转byte ->LLP(Low level Protocol) -> Lane Layer→ 通过物理层传输

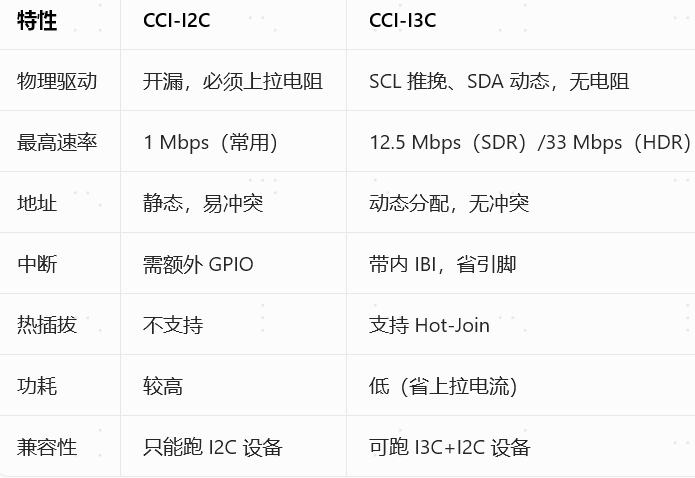

3. （6章）CSI-2协议中CCI的I2C和I3C有什么区别？
4. （7.1）CSI-2协议中D-PHY的USL Fearure是指什么？
USL 利用 D-PHY 的双向通信能力（D-PHY v1.2+ 支持双向传输），将原本通过 CCI 传输的控制命令，封装成特定格式的数据包，在同一根 CSI-2 高速链路上传输，实现 "数据 + 控制" 的单链路传输。
USL使用D-PHY的LP或者ALP模式下进行控制命令传输；协议推荐使用ALP传输；
5.（7.1） CSI-2协议中D-PHY的不连续的时钟行为是指什么？
非连续的时钟行为是指在HS传输时钟数据间隙，Clock lane会退出HS模式，进入LP-11模式（两条差分先为高电平）
6.（9章） CSI-2协议中基本的Low Level Protocol是什么？
①8-bit word size
②虚拟通道（Virtual Channel, VC）， D-PHY 链路：最多支持 16 个交织虚拟通道，C-PHY 链路：最多支持 32 个交织虚拟通道
③帧起始（FS）、帧结束（FE）、行起始（LS）、行结束（LE）等短包，用于同步和帧 / 行边界标记
④长包包头中包含数据类型（Data Type）、像素位深（Pixel Depth）、格式信息，让接收端正确解析载荷
⑤16-bit Checksum，所有长包都附带 16 位校验和，用于检测数据传输错误
⑥6-bit ECC（仅 D-PHY），6 位纠错码，可对包头的关键信息（如 VC、Data Type）进行错误检测与纠正，提升链路鲁棒性
7.（9.5章） CSI-2协议中包头ECC算法的原理，数据CRC原理？
ECC参考 ：https://blog.csdn.net/qq_37708525/article/details/128735265
CRC参考：
https://blog.csdn.net/MANONGDKY/article/details/149449117

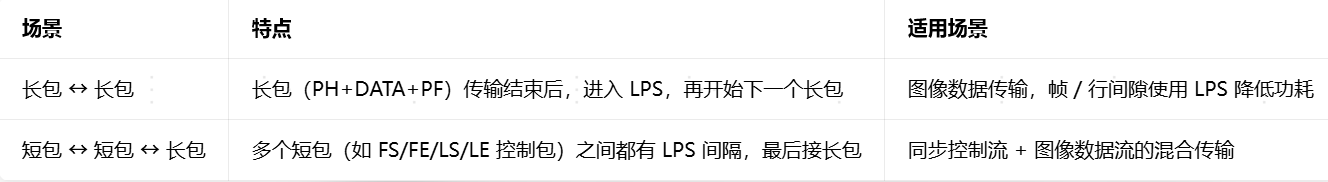

8.（9.7章） CSI-2协议中Packet spacing的作用什么？
Packet Spacing（包间隔）机制，核心作用是定义数据包之间的时序与状态切换规则，保障链路可靠通信，同时兼顾功耗与兼容性
9.（9.8.1，99.8.1章） CSI-2协议中帧同步包帧号规则及意义，行同步包行号规则及意义？
帧号规则：
①帧号始终为0，表示帧号功能未启用
②帧号一次递增，同一虚拟通道下：
1, 2, 1, 2, 1, 2（步长 1，循环重置）
1, 2, 3, 4, 1, 2, 3, 4（步长 1，循环重置）
1, 3, 5, 1, 3, 5（步长 2，循环重置）
根据帧号的连续性，可以判断帧是否丢失
行号规则：
①行号始终为0，表示行号功能未开启
②行号递增步长为1，在相同的虚拟通道和相同的数据类型，遇到FS帧则清0，适用于逐行扫描的场景
③行号递增步长为固定值，相同的虚拟通道和相同的数据类型，遇到FS帧则清0，适用于隔行扫描场景
9.（9.11章） Latency reduction and transport efficiency LRTE的意义和怎么操作？
核心目标是降低包间延迟、提升传输效率，特别适合 PDAF、机器视觉、传感器聚合等低延迟场景
传统模式：
SoT → 包1 → EoT → LPS → SoT → 包2 → EoT → LPS → ...
LRTE模式：
SoT → 包1 → EPD → 包2 → EPD → 包3 → ... → EoT
10.（9.11章） EPD对于PHY来说是什么形式？
D-PHY Option 1 的 EPD 就是：用协议层的 0x00 Filler/0xFF Spacer 做对齐和缓冲，再由 PHY 层的 PDQ（HS-Idle） 做包分隔，全程保持 HS 模式，实现低延迟传输
Option 2 是 "软件兼容版" 的 EPD，用协议层字节实现无 LPS 传输
完全由协议层生成的 Spacer(0xFF) 和 Filler(0x00) 字节序列实现包分隔，不使用任何 PHY 层的 PDQ 信号
延迟与效率：Option 1 延迟更低、效率更高，适合对延迟敏感的场景；Option 2 更适合兼容性优先的场景。
硬件依赖：Option 1 必须使用支持 PDQ 的 D-PHY v2.1+；Option 2 对 PHY 无特殊要求，可用于旧版设计。
实现复杂度：Option 1 需要 PHY 和协议层协同设计；Option 2 仅需协议层实现，开发成本更低。
时序约束：Option 1 受 PDQ 信号时序限制较多；Option 2 时序更灵活，支持 EoT 前插入 Spacers。
11. （9.12章）CSI-2协议中USL定义是什么如何实现？
USL（Unified Serial Link，统一串行链路）是 MIPI CSI-2 v3.0+ 引入的可选增强特性，核心目标是把传统独立的 CCI（I2C/I3C 控制接口） 合并到 CSI-2 高速数据链路上，实现 "单链路同时传输图像数据 + 传感器控制命令"
协议层：
专用数据类型（Data Type）：USL 命令被封装成 CSI-2 长包，使用固定的 Data Type = 0x38，这就是规范里说的 "USL packet"。
虚拟通道（VC）规则：
可使用 0~15（D-PHY）或 0~31（C-PHY）的 VC ID。
纯 USL 的 VC：不允许发送 CSI-2 的 FS/FE 帧同步包，因为它不是图像数据帧。共享 VC：同一个 VC 可以同时承载 USL 包（0x38）和普通图像包（其他 DT），但图像包必须用 FS/FE 包来界定帧边界。
物理层：
模式复用：控制命令的传输利用了 D-PHY 的HS模式（固件升级） 或者 LP（低功耗，LPDT Escape，寄存器读写）模式（或 ALP 模式，低功耗增强控制），在图像传输的间隙分时复用链路，无需额外物理线。
