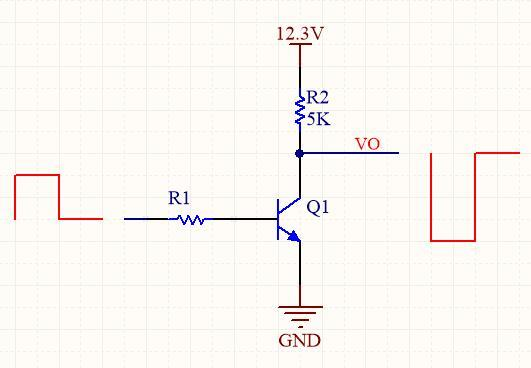

只要B极的方波电压满足三极管饱和导通和截至，那么输出V0就一定能得到对于的方波电压信号。
并且是反向的。那么三极管只工作在饱和截止两个状态。就认为Q1相当于一个机械开关，闭合和断开。NPN可以做开关设计，输入可以为低压方波，根据电源不同，输出可以得到高电压。
工作状态 ：NPN 三极管确实工作在饱和导通 和截止两个状态，相当于一个电子开关。
- 基极高电平 → 三极管饱和导通 → 集电极（VO）被拉到接近地（低电平）
- 基极低电平 → 三极管截止 → 集电极被上拉电阻 R2 拉到 12.3V（高电平）
信号反相 ：输入方波和输出方波相位是反相的
电平转换功能：输入低压方波（比如 3.3V/5V），可以控制输出端 12.3V 的高压方波，实现 "低压控高压" 的开关驱动。

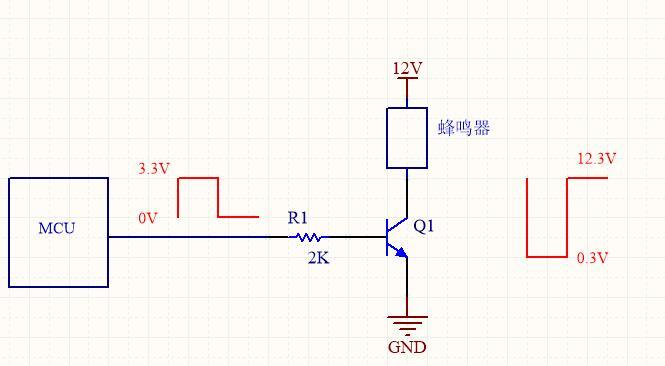

MCU的引脚电压通常是3.3V以下，而继电器或蜂鸣器通常是5V/12V，因此要用MCU来控制继电器或者蜂鸣器，这样就可以用MCU来控制三极管，用三极管的开关来控制继电器和蜂鸣器。
MCU的引脚有三态，高电平，低电平，高阻态，但当mcu处于高阻抗状态时，三极管的工作状态时未知的。这时，蜂鸣器就不受控，有时响有时不响。
怎么解决高阻抗带来的不稳定性？

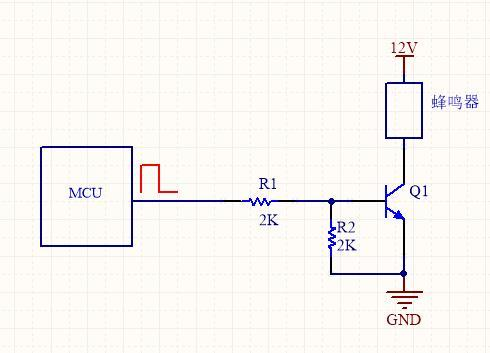

在外接一个上拉到电源的电阻或下拉到地的电阻就能使三极管B极输入处于确定状态
当MCU引脚高阻抗，三极管B极通过R2接到地，那么三极管输入就是低电平，三极管处于截止状态。
那这样要让三极管开通，就需要提高外部电压了（之前0.7V，现在需要1.4V）
当 MCU 引脚处于高阻态（浮空）时，它对外相当于一个极大的电阻，既不是高电平，也不是低电平。
无下拉电阻的情况
- 三极管基极（B 极）悬空，此时 B 极电位会被各种寄生电容、外界干扰、漏电流影响，可能飘到 0.7V 以上，导致三极管误导通 ，蜂鸣器随机响、电路误动作。这就是你说的 "状态未知"，本质是基极电位不稳定。
有下拉电阻 R2 的情况
- MCU 高阻态时，B 极通过 R2 直接接地，电位被强制拉到0V ，三极管发射结反偏，可靠截止，彻底解决了状态不确定的问题。
下拉电阻的两个核心好处
- 高阻态强制拉低：MCU 浮空时，B 极被 R2 拉到 0V，三极管可靠截止，杜绝误触发。
- 提升抗干扰阈值：原来 0.7V 的干扰就能误触发，现在必须要 1.4V 以上的干扰才能触发，相当于给电路加了 "抗干扰门槛"，噪声信号很难再误导通三极管。
