FreeRTOS学习(4)——内存映射

文章目录

• 前言
• 什么是内存映射
• STM32F103系列中等密度芯片内存映射
• • 总地址空间
  • Flash映射区域
  • SRAM映射区域
  • 其余外设映射区域
• STM32的CPU内核寄存器
• • 内核寄存器的分类
  • CPU与SRAM的数据交互
• 上下文切换的原理
• • 什么是上下文
  • 上下文切换要做什么
  • 上下文切换的基本流程
  • 总结
  • 思考

前言

在之前的文章中，我们对FreeRTOS中的任务是这样理解的：

1. 任务是 FreeRTOS 进行资源分配的基本单元，每一个任务都拥有一套相对独立的内存空间；
2. 任务是 FreeRTOS 进行 CPU 调度的基本单元，调度器通过在不同任务之间切换，实现 CPU 的合理使用。

想必你已经产生了很多疑惑：

1. 任务所拥有的"独立内存空间"究竟包含哪些内容？
2. 任务之间切换时，上下文又是如何被保存与恢复的？

要想搞清楚这些问题，我们就要从STM32的内存映射机制入手，来看一看STM32的内存使用究竟是一个什么情况。

什么是内存映射

STM32 单片机是一台微型计算机，麻雀虽小、五脏俱全，CPU、存储器、外设等核心组成部分一应俱全。

在整个系统中，CPU 处于核心控制地位：

1. 无论是程序的执行、数据的读写，
2. 还是对 GPIO、USART、SPI 等外设的操作，
3. 最终都必须由 CPU 来完成。

那么问题就来了：

1. CPU 本身不可能直接"认识"外设
2. CPU也不可能知道某一次操作到底是操作SRAM内存，还是Flash闪存
3. 亦或者是操控某个外设

CPU 唯一能够识别和使用的东西，只有------地址。

为了让 CPU 能够统一、有效地管理整个片上系统。

STM32 引入了一个极其重要的核心机制：内存映射（Memory Mapping）。

所谓内存映射，就是将 片上存储器和外设的寄存器，统一映射到同一片连续地址空间中。

使 CPU 可以通过访问指定地址的方式，来完成对内存或外设的各种操作。

从 CPU 的角度来看：

访问操作RAM 和Flash这种存储器，亦或者访问操作外设寄存器，都只是访问这段连续映射空间的某个地址罢了。

CPU 并不需要区分这些地址背后连接的是哪一类硬件，所有硬件层面上的差异，都由芯片内部的构造和设计自动来完成解析。

这正是 STM32 采用 内存映射机制 的核心意义。

实际上，不论是 STM32 这类单片机，还是传统的通用计算机系统，底层都采用了内存映射（Memory-Mapped）的设计机制。

通过这种机制，CPU 可以使用统一地址来访问 RAM、Flash 以及各类外设资源。

可以说，内存映射已经成为现代计算机体系结构中一种必不可少、且被广泛采用的资源管理机制。

当然，单片机毕竟要简陋简单很多。

STM32的内存映射机制是直接暴露给程序员的，程序员可以直接看到。

而通用计算机这些底层细节，被操作系统封装是看不见的。

我们所使用的单片机是STM32F103C8T6，打开《数据手册》，找到内存映射章节。

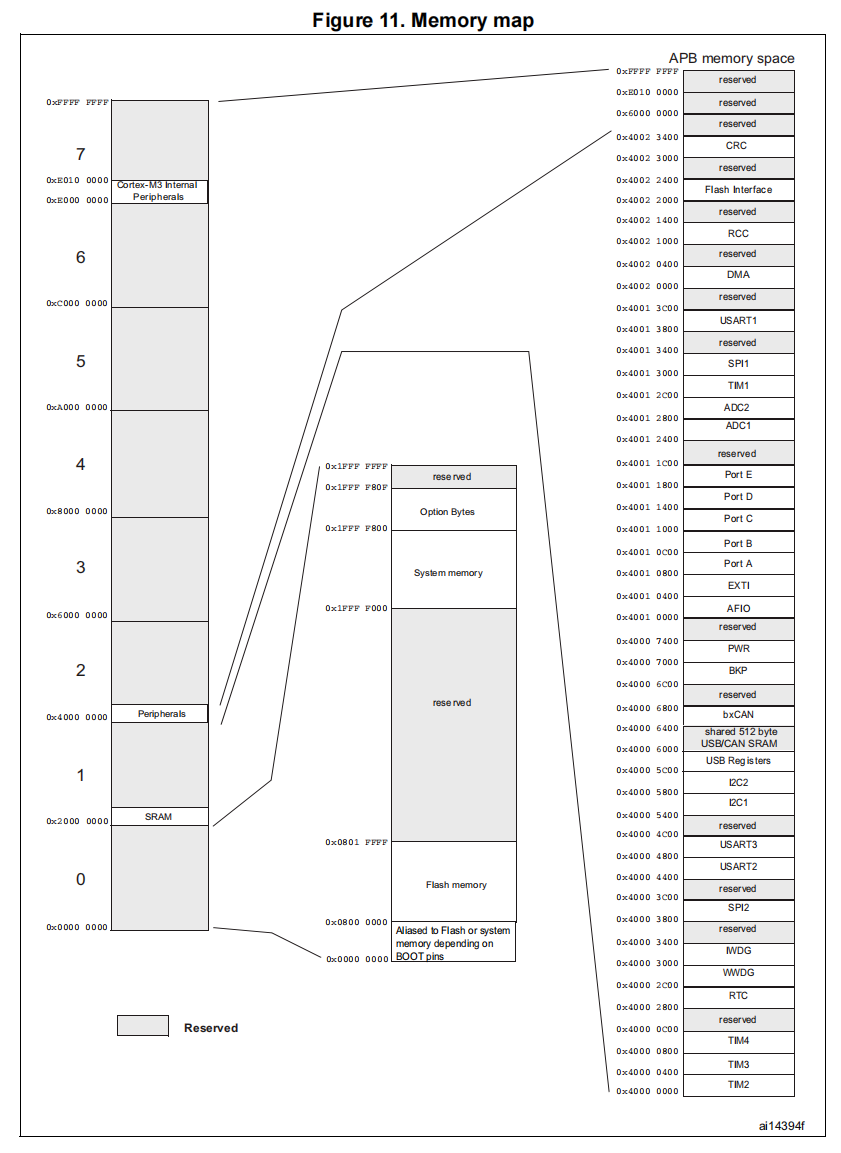

首先映入眼帘的就是下面这张图：

下面，我们来详细解释一下这张图。

STM32F103系列中等密度芯片内存映射

从上面的内存映射图中可以看到：

STM32F103 系列中等密度芯片的整体内存映射布局，以及各类存储区域和外设在地址空间中的分布情况。

当然，这张图还展示了STM32F103中等密度芯片所集成的外设。

所以如果你想知道STM32F103C8T6具体有哪些片上外设，除了查引脚定义表，查这一张图也是可以的。

总地址空间

STM32是32位单片机，这不仅意味着寄存器是32位的，其地址空间也是32位的。

从图中可以看到，内存映射的地址范围是：

0x0000_0000 ~ 0xFFFF_FFFF

每一个地址对应1个字节，总共4GB的连续地址空间。

当然，这 4GB 的地址空间只是"逻辑上的映射空间"，并不等同于芯片中真实存在的物理存储容量。

实际上，STM32F103C8T6只有64KB的Flash闪存容量，以及20KB的RAM内存容量。

也就是说，在这整整 4GB 的地址空间中，只有极小的一部分被实际的存储器和外设所占用。

并且从图中，我们可以明显看出，这4G的映射地址空间，一大部分都是保留空置的。

Flash映射区域

在内存映射图中可以看到如下地址范围：

0x0800_0000 ~ 0x0801_FFFF

这属于单片机Flash闪存映射的内存区域。

可以计算一下，这段区域的大小是：128KB

上面已经讲过了，这张图是STM32F103系列中等密度（64~128KB）芯片的内存映射，所以图中展示的是128KB的Flash闪存容量。

我们所使用的STM32F103C8T6只有64KB的Flash闪存容量，实际映射区域是：

0x0800_0000 ~ 0x0800_FFFF

Flash 闪存主要用于存储以下内容：

1. 工程编译后生成的程序代码（指令）
2. 程序中使用的只读常量数据

特点是：掉电不丢失，但不能像SRAM那样随意写（擦除写入，只能将1写成0）

单片机在运行程序时，CPU 正是从 Flash 闪存中，顺序读取下一条需要执行的程序指令并加以执行。

SRAM映射区域

STM32F103 系列芯片，其 SRAM 的映射起始地址是：

0x2000_0000

再加上，STM32F103C8T6的实际SRAM容量是20KB。

所以STM32F103C8T6 的 SRAM 实际有效映射范围是：

0x2000_0000 ~ 0x2000_4FFF

SRAM可以理解成通用计算机的内存，存储以下内容：

1. 全局变量
2. 静态变量
3. 栈
4. 堆

特点是：断电即失，速度快，随意读写，容量小。

SRAM是程序运行时，用于保存运行时数据的区域，是程序运行的"施工现场"。

无论是裸机应用，还是基于FreeRTOS，运行时产生的数据都需要放入SRAM中。

从这个角度出发，任务的内存分配必然是在SRAM中进行的。

其余外设映射区域

从图中，以下面地址开头的映射区域：

0x4000_0000 ~

就是各类外设的寄存器映射地址。

在STM32阶段，我们讲过基于寄存器的开发方式，实际上已经使用过外设寄存器地址了。

除此之外，还有一块小区域，也可以留意一下：

图中靠左上的一块区域，起始地址是：

0xE000_0000 ~

标注为 Cortex-M3 Internal Peripherals

这些地址区域，就是内核外设的寄存器映射区域。

比如NVIC、SysTick等组件的寄存器映射。

STM32的CPU内核寄存器

在前面学习 STM32 内存映射时，我们已经明确了一点：

CPU 通过访问映射地址来使用 Flash、SRAM 和 各类外设。

但需要注意的是，CPU 并不仅仅是一个"访问内存的机器"。

CPU 的核心职责是进行运算，按照程序指令的顺序完成一系列计算与控制操作。

在指令执行的过程中，CPU 需要频繁地：

1. 暂存正在参与运算的数据
2. 保存中间计算结果
3. 记录当前执行到哪一条指令
4. ...

如果这些数据都通过访问 SRAM 来完成，不仅效率低下，也无法满足指令执行过程对速度和时序的要求。

因此：

在 CPU 内部，还存在着一组速度最快、距离运算单元最近的存储单元，用于辅助指令的执行与运算过程，这些存储单元，便是 CPU 内核寄存器。

简单来说：

内存（Flash / SRAM）解决的是"数据和程序放在哪"的问题

而 CPU 内核寄存器解决的是"指令如何被高效执行"的问题。

在 STM32 所采用的 Cortex-M 内核中，这些寄存器由内核直接管理。

既不属于 Flash，也不属于 SRAM，而是 CPU 内部结构中不可或缺的一部分。

需要注意的是：

CPU内核寄存器属于CPU的一部分，由CPU直接管理，所以就不再需要映射地址空间了。

内核寄存器的分类

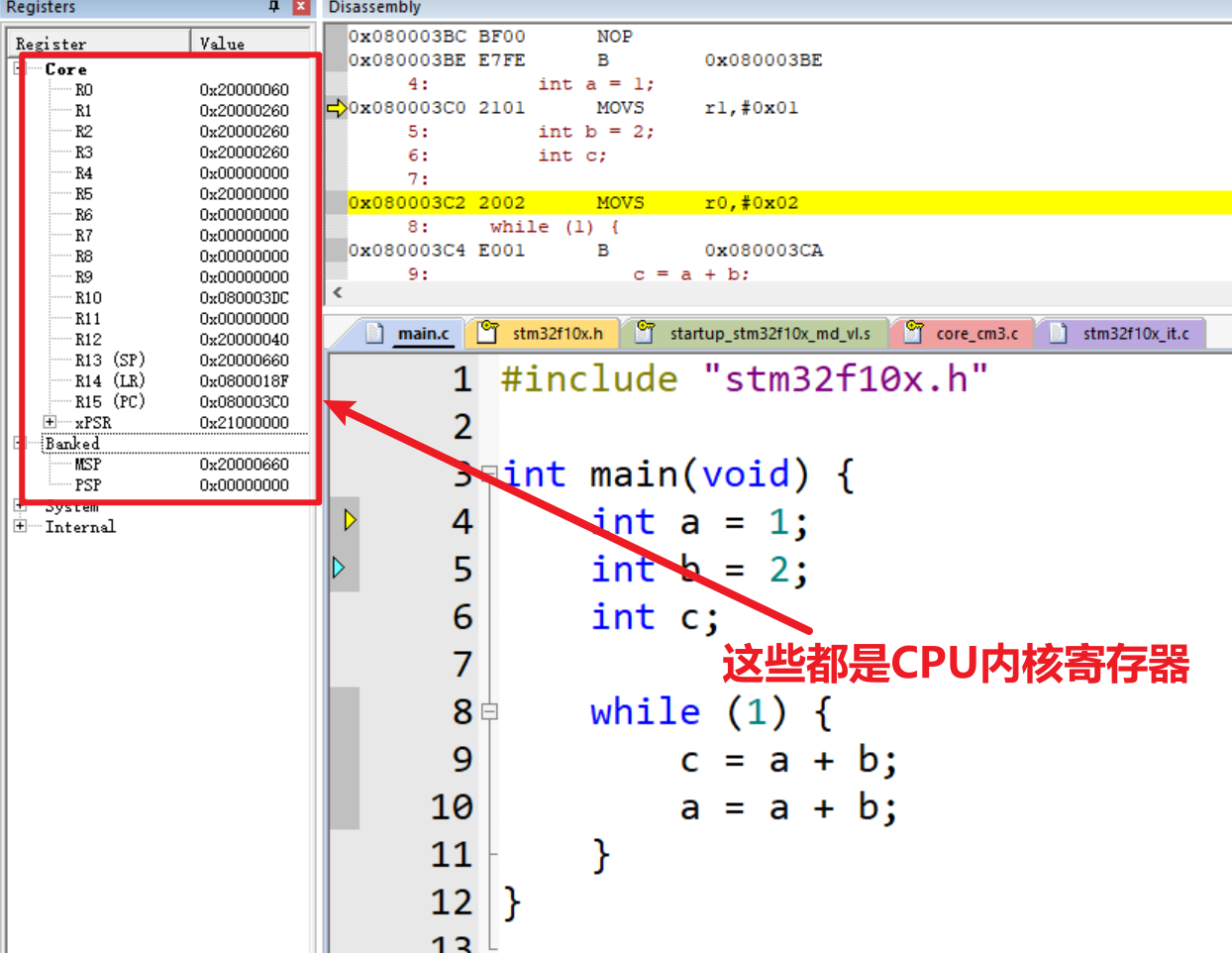

我们可以使用Keil5软件的调试模式，随便调试一段普通代码（不引入FreeRTOS）

如下图所示：

其中，R0 ~ R12 这13个寄存器，被称之为"通用寄存器"，用作：

1. 保存临时数据
2. 保存运算结果
3. 存放函数参数和返回值
4. ...

在 C 语言层面：

1. 所有的局部变量
2. 所有的中间计算结果

最终都会被编译器安排到这些寄存器中使用。

R13 ~ R15这三个属于特殊寄存器：

第一个特殊寄存器：SP寄存器。

SP（Stack Pointer，栈指针），SP 用来指向，当前正在使用栈的栈顶地址。

1. 在不引入RTOS的情况下，系统只有一条执行路径，SP就始终指向SRAM中栈的栈顶，也就是**主栈（Main Stack）**的栈顶。
   1. 如果你仔细看图的话，会发现下面还有一个MSP，这就是MSP（Main Stack Pointer）主栈栈指针。
   2. 可以看到图中，它的值和SP是一样的，因为当前工程只是一个标准库工程，只存在主栈，SP就是MSP。
2. 如果引入RTOS，系统中存在多任务，每个任务都有自身独立的任务栈。
   1. CPU 在运行某个任务时，SP 会指向 当前正在执行任务的任务栈栈顶。
   2. 此时SP将会和图中的"PSP（Process Stack Pointer）"保持一致。（当前PSP是空的，因为系统中不存在任务）
   3. PSP直译过来是"进程栈指针"，但在RTOS场景下，应该把它理解成TSP（Thread/Task Stack Pointer），建议直接理解成任务栈指针。
3. 关于SP、MSP、PSP三个栈顶指针，待到下一章节讲完任务的内存布局后，我们再详谈。

第二个特殊寄存器：LR寄存器。

LR（Link Register，链接寄存器），是内核中的一个特殊寄存器。作用是在函数调用过程中保存返回地址。

具体来说，当发生函数调用时：

1. CPU 会将函数调用点之后的下一条指令地址保存到 LR 寄存器中
2. 被调用函数执行完毕后，通过 LR 中保存的地址返回到调用点，继续执行后续指令

因此，在函数调用的场景下，LR 中保存的是一条程序指令的地址。

而程序指令都存储在Flash闪存中，正如图中所示：

LR寄存器，存储的地址是：0x0800_xxxx

这正好位于 Flash 闪存的映射地址范围内，说明 LR 指向的是一条存放在 Flash 中的程序指令。

第三个特殊寄存器：PC寄存器。

PC（Program Counter，程序计数器），作用是在程序运行时，保存下一条将要执行指令的地址。

程序能顺序执行、跳转、循环，本质上都是 PC 的变化。

PC 决定了 CPU 下一步"干什么"。

三个特殊寄存器的下面，还有一个xPSR寄存器，该寄存器用于保存 CPU 的运行状态信息，可以通过该寄存器了解CPU是否正常工作。

对于一般应用层程序员而言，该寄存器不需要深入了解。

CPU与SRAM的数据交互

在程序运行过程中，CPU 并不会直接在 SRAM 中对数据进行运算。

例如：

int num = 10;
num++;

实际执行过程可以简单理解为：

CPU 先从 SRAM 中，把变量 num 的值读入某个通用寄存器（如 R0）

CPU 在通用寄存器中完成 +1 运算

CPU 再将运算后的结果，从通用寄存器写回到 SRAM 中 num 对应的位置

也就是说：

SRAM 负责存数据，CPU 负责算数据，

而内核寄存器充当CPU运算过程中的"草稿纸"，用于保存临时数据。

上下文切换的原理

经过前面的讲解，大家已经对 STM32 的内存映射机制 以及 CPU 内核寄存器 有了基本认识。

在此基础上，我们就可以进一步深入，来讲解 上下文切换（Context Switch） 的工作原理。

什么是上下文

首先，我们要解释一下什么叫上下文（Context）。

所谓 上下文（Context），也称为 CPU 的执行上下文，指的是 某一时刻 CPU 内部整套寄存器所保存的数据状态。

说得通俗一些：

CPU 内核寄存器中那一整套寄存器的取值，就完整描述了 CPU 在某一时刻的执行状态。

这一套通过寄存器快照，所描述的CPU运行状态，就是上下文。

上下文切换要做什么

以FreeRTOS为例，在多任务系统中，CPU 并不是只为某一个任务服务，而是在多个任务之间不断切换执行。

当CPU切换到另一个任务时，考虑到可能重新回到该任务：

所以不可能直接不管不顾，直接切换CPU。

当 CPU 从一个任务切换到另一个任务时，必须完成上下文的切换：

需要先保存旧任务的上下文状态，然后再切换CPU，并且在任务需要重新上CPU时，恢复上下文状态。

上下文切换的基本流程

我们以两个任务 A 和 B 为例，来看上下文切换是如何发生的。

当 CPU 正在执行任务 A 时，如果任务 A 因故进入阻塞状态，CPU就需要切换到另一个可运行（就绪态）的任务B。

此时需要做任务A的上下文保存：

1. 将当前通用寄存器（用到的部分）、SP、LR、PC 等关键寄存器的值
2. 写入到SRAM中一块该任务的专用区域内。

完成任务 A 的上下文保存后，任务B上CPU：

1. CPU 的寄存器内容被切换为任务 B 对应的寄存器状态，也就是将B任务保存的上下文信息恢复到CPU中。
2. CPU 开始执行任务 B 的函数指令。

如果任务 B 在执行过程中也进入阻塞状态：

1. 同样需要将任务 B 当前的寄存器状态
2. 保存到 SRAM 中，完成一次新的上下文保存。

假如任务A此时结束阻塞，进入就绪态，于是调度器就会让任务A上CPU：

1. CPU 会从 SRAM 中，将之前保存的 任务 A 的寄存器数据 读回；
2. 覆盖当前 CPU 内核寄存器的内容；
3. CPU 从任务 A 上一次被切换的位置继续执行。

这就是上下文恢复的过程。

在系统运行过程中：

1. 任务 A、任务 B、甚至更多任务
2. 会不断经历 保存上下文 → 恢复上下文 的过程

从而实现 多任务"并发"运行的效果。

总结

上下文切换过程，可以概括为三个核心步骤：

1. 保存当前任务的上下文：将当前任务运行时寄存器中的关键内容保存到SRAM中，本质上就是把当前任务的运行现场保存到 SRAM 中。
2. 切换当前任务对象：调度器根据就绪任务情况，选择下一个要运行的任务，这个过程由FreeRTOS任务调度器基于调度机制完成。
3. 恢复新任务的上下文：从SRAM中找到新任务的上下文信息，恢复到 CPU 寄存器中，使 CPU 从该任务上次暂停的位置继续执行；

总之，所谓上下文切换，本质上就是：

总之，所谓上下文切换，本质上就是 CPU 在不同的寄存器快照之间来回切换，而这些寄存器快照都保存在SRAM中。

思考

在 FreeRTOS 系统中，任务往往不止一个。

这也意味着，系统在运行过程中，可能需要在不同任务之间频繁进行上下文切换。

而在上下文切换过程中：

每一个任务，都需要将当下 CPU 寄存器中的瞬时状态（快照），保存到 SRAM 中，以便后续能够准确恢复。

那么问题就来了：

多个任务，能否把各自的上下文状态， 都保存到同一块 SRAM 区域中？

答案显然是否定的。

如果所有任务都把寄存器快照保存在同一个位置，那么一旦发生切换：

新任务的上下文状态，就会直接覆盖掉旧任务的上下文信息。

这样一来，之前任务的执行状态将彻底丢失，上下文保存也就失去了意义。

因此，一个非常明确的结论是：

每一个任务，都必须拥有一块独立的、专属的 SRAM 区域，用来保存与该任务相关的运行状态和工作数据。

那么问题又来了：

1. 任务在 SRAM 中的这块专属区域究竟长什么样？
2. 这块专属区域，究竟是如何工作的呢？

这些问题会在下一文章中讲解
