1. 前言：为什么需要CAN FD

CAN总线自1986年由博世推出以来，凭借其卓越的可靠性和实时性，成为汽车电子和工业控制领域的事实标准。然而，随着汽车电子、工业自动化的蓬勃发展，CAN总线上的设备数量和数据量都大大增加，传统CAN总线在传输速率和带宽方面越来越力不从心。

以电动汽车为例，ADAS（高级驾驶辅助系统）、车载信息娱乐系统、OTA升级等场景对数据吞吐量提出了更高的要求。传统CAN的1Mbps最高速率 和8字节最大数据负载已经成为瓶颈。

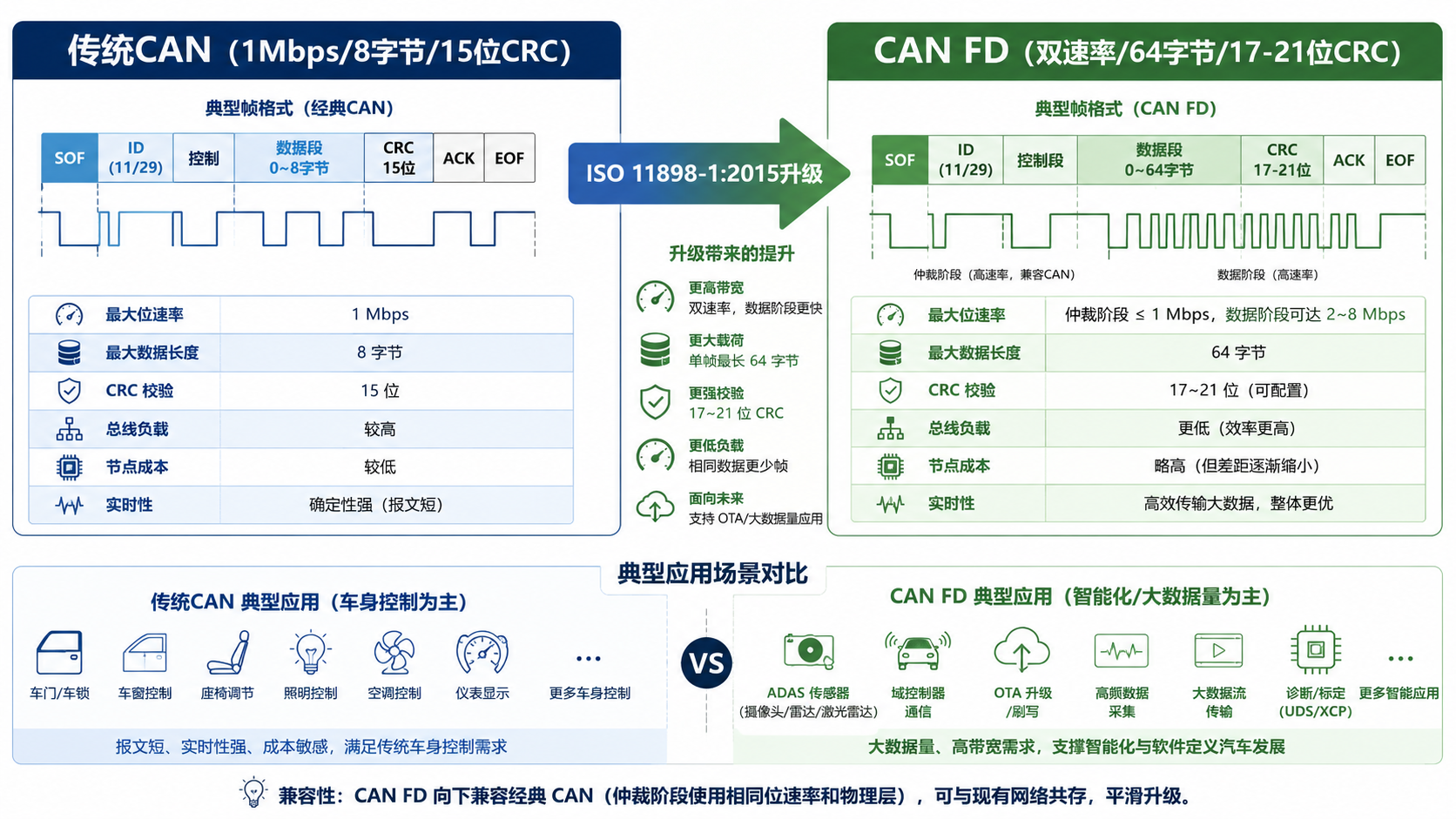

CAN FD（CAN with Flexible Data-Rate） 应运而生，由ISO 11898-1:2015标准正式定义。它在保持CAN核心优势的同时，实现了三大突破：

突破	说明
双速率模式	仲裁段保持1Mbps，数据段最高可达8Mbps
数据扩容	单帧最大支持64字节数据
增强校验	采用17/21位CRC算法，降低未检测错误的风险

本文将从帧格式层面深入剖析CAN与CAN FD的核心差异，并详细讨论STM32G4、H7等主流MCU对CAN FD的支持情况。

2. CAN数据帧格式回顾

在深入CAN FD之前，先快速回顾传统CAN的数据帧结构。

CAN总线上传输的信息称为报文（Message） ，通过以下5种类型的帧进行通信：

数据帧：携带数据从发送节点到接收节点
遥控帧：请求其他节点发送数据
错误帧：检测到错误时发送
过载帧：通知接收方尚未准备好
帧间隔：分隔前一帧和后一帧

数据帧由7个段构成：

段	说明
帧起始（SOF）	1个显性位，表示数据帧开始
仲裁段	11位（标准帧）或29位（扩展帧）标识符 + RTR位
控制段	IDE位、r0保留位、4位DLC（数据长度码）
数据段	0~8字节数据
CRC段	15位CRC校验
ACK段	确认正常接收
帧结束（EOF）	7个隐性位

标准帧和扩展帧的主要区别在于仲裁段ID长度不同------标准帧11位，扩展帧29位。

3. CAN FD帧格式详解------与传统CAN的核心差异

CAN FD在传统CAN帧格式基础上进行了多处关键改进。以下从帧结构对比入手，逐一解析每个差异点。

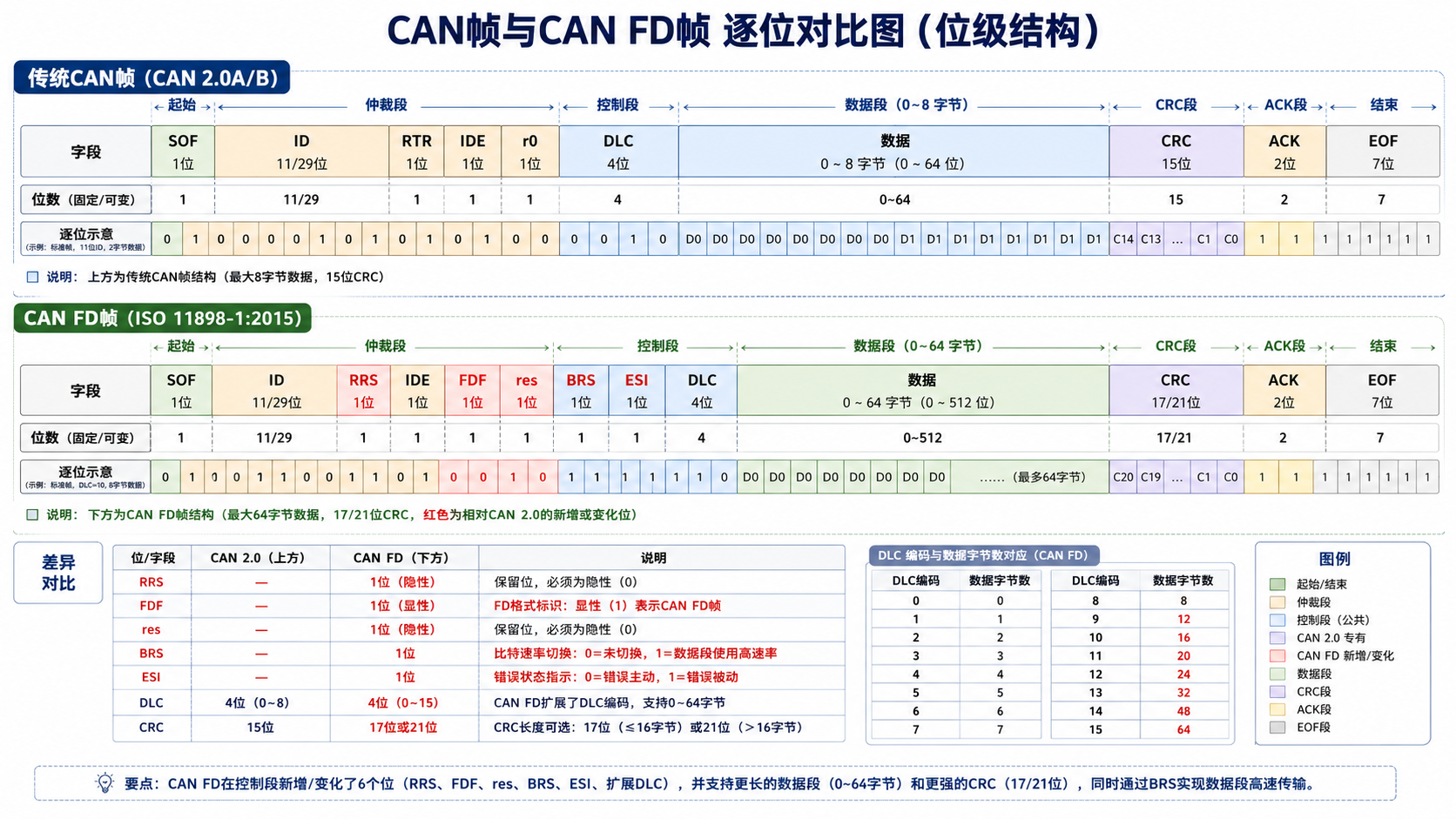

3.1 帧格式总览对比

两种帧从帧起始（SOF）位到整个11位仲裁位都相同 。差异从控制段开始显现。

3.2 控制位升级：FDF、BRS、ESI三大新位

CAN FD在控制场新增了EDL位（即FDF位）、BRS位、ESI位三个关键位。

（1）FDF位（Flexible Data Format）------帧类型标识

FDF位是区分CAN帧和CAN FD帧的核心标志。

FDF位值	含义
显性（0）	传统CAN帧
隐性（1）	CAN FD帧

在传统CAN标准帧中，这个位置原本是r0保留位（始终为显性）。CAN FD将其重新定义为FDF位，隐性值表示"这不是传统CAN帧，而是CAN FD帧"。

💡 关键洞察 ：传统CAN控制器会将FDF=隐性的CAN FD帧误判为错误帧。因此，传统CAN控制器和CAN FD控制器不能直接混用在同一个网络中发送FD帧。

（2）BRS位（Bit Rate Switch）------双速率切换

BRS位是CAN FD双速率模式的核心控制位。

BRS位值	含义
显性（0）	数据段采用与仲裁段相同的速率
隐性（1）	数据段切换到更高的速率

当BRS为隐性时，从BRS位之后到CRC界定符之前的数据段采用高速率传输。仲裁段和帧结束部分仍使用标准速率。

这种设计让CAN FD在保持与传统CAN兼容的仲裁机制的同时，在数据传输阶段获得更高的吞吐量。

（3）ESI位（Error State Indicator）------错误状态指示

ESI位用于指示发送节点的错误状态。

ESI位值	含义
显性（0）	发送节点处于主动错误状态（Error Active）
隐性（1）	发送节点处于被动错误状态（Error Passive）

通过ESI位，网络中的其他节点可以实时了解发送节点的错误状态，提升了网络的可管理性。

（4）RRS位替换RTR位------取消远程帧

传统CAN中，RTR（Remote Transmission Request）位用于区分数据帧和远程帧。

CAN FD取消了远程帧的支持，将RTR位替换为RRS（Remote Request Substitution）位 。在CAN FD数据帧中，RRS位始终为显性（0） 。

⚠️ 重要：CAN FD协议不支持远程帧。

3.3 DLC编码：从线性到非线性

这是CAN FD最直观的升级之一。

协议	DLC编码方式	最大数据长度
传统CAN	线性编码（DLC值=数据字节数）	8字节
CAN FD	非线性编码	64字节

CAN FD的DLC仍然使用4位编码。当数据长度**≤8字节**时，编码方式与传统CAN相同。当数据长度**>8字节**时，采用非线性映射：

DLC值	实际数据字节数
9	12
10	16
11	20
12	24
13	32
14	48
15	64

3.4 CRC校验：从15位到17/21位

传统CAN采用15位CRC校验。CAN FD根据数据长度选择不同的CRC多项式：

数据长度	CRC多项式	适用场景
≤16字节	CRC_17（17位）	帧长小于210位
>16字节	CRC_21（21位）	帧长小于1023位

CAN FD的CRC计算包含填充位 ，并引入了固定填充位（FSB）和填充位计数机制，进一步降低了错误漏检的风险。

3.5 帧格式差异总结表

字段/特性	传统CAN	CAN FD
FDF位	r0保留位（显性）	隐性=CAN FD帧
RTR/RRS	RTR（支持远程帧）	RRS（不支持远程帧）
BRS位	不存在	控制数据段速率切换
ESI位	不存在	指示发送节点错误状态
最大数据长度	8字节	64字节
DLC编码	线性	非线性（>8字节时）
CRC位数	15位	17位或21位
CRC计算范围	不含填充位	包含填充位
远程帧支持	✅ 支持	❌ 不支持

4. 兼容性与混合通信

4.1 传统CAN控制器无法识别CAN FD帧

由于FDF位在传统CAN帧中原本是r0保留位（始终为显性） ，传统CAN控制器会将FDF=隐性的CAN FD帧误判为错误帧。

这意味着：在同一个网络中，传统CAN控制器和CAN FD帧不能共存------如果总线上有传统CAN节点，发送CAN FD帧会导致传统节点报错。

4.2 向下兼容：CAN FD控制器可以处理传统CAN帧

好消息是：所有CAN FD控制器都可以处理传统CAN帧和CAN FD帧的混合。

这意味着在实际项目中，可以逐步升级：

先替换部分节点为CAN FD控制器（仍发送传统CAN帧）
当所有节点都升级为CAN FD控制器后，再启用CAN FD帧

4.3 STM32的混合模式支持

STM32的FDCAN控制器完美支持这种混合模式 。以STM32G4系列为例，其内置的FDCAN模块可以独立配置两个实例，一个工作在CAN FD模式，另一个保持经典CAN模式 。这种设计让开发者无需外接桥接芯片即可实现混合通信。

5. 主流MCU对CAN FD的支持情况

5.1 STM32系列支持概况

ST官方应用笔记显示，以下STM32系列集成了FDCAN外设，支持CAN FD：

系列	CAN FD支持	备注
STM32G0系列	✅ 支持	入门级CAN FD方案
STM32G4系列	✅ 支持（3个FDCAN实例）	工业控制首选
STM32H5系列	✅ 支持	新一代高性能系列
STM32H7系列	✅ 支持（2个FDCAN控制器）	高性能首选
STM32L5系列	✅ 支持	安全+低功耗
STM32U5系列	✅ 支持	超低功耗
STM32F4系列	❌ 不支持	仅bxCAN（经典CAN）
STM32L4系列	❌ 大部分不支持	仅少数型号支持
STM32C0系列	⚠️ 部分支持（如STM32C092）	新系列，性价比高

5.2 STM32G4系列详解

STM32G4是工业电机控制和数字电源领域的明星产品，其对CAN FD的支持非常出色：

多达3个FDCAN接口（如STM32G473）
可独立配置不同实例的工作模式
每个FDCAN实例都支持Tx buffer/queue/FIFO 和Rx buffer/FIFO三种传输/接收机制
最佳FDCAN模块时钟频率约为80MHz

💡 选型建议 ：如果你的项目需要多路CAN FD通信（如同时连接多个伺服驱动器），STM32G473/474的3个FDCAN实例是理想选择。

⚠️ 工程注意事项 ：当FDCAN配置为CAN FD模式传输DLC > 8 的帧时，Tx buffer中超过前8字节的数据会被填充0xCC ；接收时，超过前8字节的数据会被丢弃。因此，发送大于8字节的数据时，必须正确填写完整的Tx buffer。

5.3 STM32H7系列详解

STM32H7是高性能计算的代表，其FDCAN特性如下：

2个FDCAN控制器
支持ISO 11898-1:2015标准
同时兼容Bosch CAN FD Specification V1.0（通过NISO位配置）
数据段波特率实测可达2Mbps以上
社区实测中，有开发者尝试将数据段速率提升至**>1.92Mbps**

💡 选型建议 ：如果你的项目需要高性能计算 + CAN FD通信（如机器人控制器、高端工业设备），STM32H7是理想选择。

典型配置示例（基于H7-TOOL工具）：

帧类型：CAN FD双波特率
仲裁段波特率：500Kbps
数据段波特率：2Mbps
最大数据长度：64字节

5.4 其他厂商支持情况

NXP S32K系列 ：S32K汽车通用MCU广泛支持CAN FD ，部分型号支持多达6个CAN FD端口 。S32K344等型号还集成了硬件安全引擎（HSE） 和CAN SIC（信号质量提升） 功能。

TI系列 ：TI的CAN FD标准允许数据段速率最高达8Mbps。

6. 性能提升的实际意义

6.1 带宽效率

CAN FD通过可变速率 和扩展数据长度 ，将总线负载率从传统CAN的70%降低至30%以下。

6.2 OTA升级效率

对于固件OTA升级场景，CAN FD的优势尤为明显------升级效率提升5-8倍。传统CAN升级一个较大固件包可能需要数十分钟，而CAN FD可以大幅缩短这个时间。

6.3 可靠性增强

CRC校验覆盖填充位 ，加上固定填充位计数机制，进一步减少了错误漏检的概率。

7. CAN FD配置要点（STM32 HAL库）

7.1 CubeMX中的关键配置

激活FDCAN外设：在Pinout & Configuration中启用FDCAN
选择模式 ：
- 正常模式（Normal）：标准CAN FD通信
- 受限操作模式（Restricted Operation）：限制性模式
配置波特率 ：
- 仲裁段波特率（Nominal Bit Rate）：通常500Kbps或1Mbps
- 数据段波特率（Data Bit Rate）：最高可达8Mbps
配置BRS使能：启用Bit Rate Switching功能
配置消息RAM：分配Tx buffer和Rx FIFO的地址和大小

7.2 兼容经典CAN的配置

如果需要在CAN FD控制器上仅发送/接收经典CAN帧：

在CubeMX中将帧格式设置为传统模式（Classic CAN）
将模式设置为正常模式（Normal Mode）
配置与经典CAN兼容的波特率和采样位置参数

7.3 ISO vs NON-ISO模式

STM32的FDCAN支持两种CAN FD标准：

ISO模式（NISO=0）：遵循ISO 11898-1:2015标准
NON-ISO模式（NISO=1）：遵循Bosch CAN FD Specification V1.0

💡 建议：新项目优先使用ISO模式，确保与最新标准的兼容性。

8. 选型决策树

复制代码

需要CAN FD通信？
├── 是 → 需要高性能计算？
│   ├── 是 → STM32H7（2个FDCAN，最高性能）
│   └── 否 → 需要多路CAN FD（≥3路）？
│       ├── 是 → STM32G4（3个FDCAN实例）
│       └── 否 → STM32G0 / STM32H5（入门/中端）
├── 否 → 使用经典CAN即可
│   ├── 低成本 → STM32F0/F1/F4（bxCAN）
│   └── 低功耗 → STM32L4（bxCAN）
└── 需要在CAN FD和经典CAN间切换？
    └── STM32G4/H7（FDCAN可配置为经典CAN模式）

9. 常见问题与避坑指南

问题	原因	解决方案
CAN FD帧发送失败	传统CAN控制器无法识别FDF=隐性	确认总线上所有节点都支持CAN FD
数据段速率无法提升	时钟配置不当或PHY芯片限制	检查FDCAN时钟源；确认PHY支持高速率
DLC>8的数据被截断	Tx buffer配置不正确	正确配置完整的Tx buffer
CAN FD与经典CAN混合通信失败	模式配置错误	将FDCAN实例配置为经典CAN模式
ISO与NON-ISO不兼容	双方标准不一致	统一使用ISO模式（NISO=0）

10. 总结

对比维度	传统CAN	CAN FD
最高速率	1Mbps	仲裁段1Mbps / 数据段8Mbps
最大数据	8字节	64字节
CRC位数	15位	17/21位
远程帧	✅ 支持	❌ 不支持
代表MCU	STM32F4（bxCAN）	STM32G4/H7（FDCAN）
典型场景	车身控制、底盘系统	ADAS、车载娱乐、OTA

CAN FD不是对CAN的颠覆，而是在保持CAN核心优势基础上的自然进化 。它通过帧格式的精细化改进 ------FDF位标识帧类型、BRS位实现双速率、增强的CRC保障可靠性------在兼容现有CAN生态的同时，大幅提升了总线的数据吞吐能力。

对于嵌入式开发者来说，理解CAN与CAN FD的帧格式差异是正确配置和使用的基础。而选择合适的MCU平台（如STM32G4的3路FDCAN或STM32H7的高性能FDCAN），则是项目成功的关键。

根据行业调研，2025年新上市车型中CAN FD渗透率已超过60%。掌握CAN FD，不仅是技术储备，更是顺应行业发展方向的必要技能。

📚 参考资料

ISO 11898-1:2015（CAN FD标准）
STM32G4/H7参考手册（FDCAN章节）
ST应用笔记：Implementation of CAN-FD in STM32 devices
CAN FD规范（CiA）
