W55RP20-EVB-MKR MicroPython 实战（13）：MQTT 协议与阿里云 IoT 平台对接

本文为 W55RP20-EVB-Pico 模块 MicroPython 教程专项篇，基于官方最新固件编写，代码均经过实际验证，可直接烧录运行。版权声明：本文为 WIZnet 官方原创技术文章，转载请注明出处。

前言

上一篇教程中，我们已经了解并完成了MQTT与MQTTX 平台的开发，实现了域名到公网 IP 的快速转换，为设备访问云端服务器打下了网络基础。而在物联网设备云端接入、数据远程上报、平台集中管控的场景中，MQTT 协议凭借轻量、稳定、低功耗的特性，成为工业级物联网接入的标准方案。

本文将带你快速上手 W55RP20-EVB-MKR 模块的 MicroPython 开发，重点实现 MQTT 协议与阿里云平台对接 功能，学完本文，你将掌握：

MQTT 协议核心原理与发布 / 订阅工作机制
阿里云 IoT 平台创建产品与设备全流程
MQTT 接入域名、ClientID、用户名、密码生成规则
W55RP20-EVB-MKR 以太网 + MQTT 云端上报开发
标准物模型 JSON 格式数据上报
定时上报 + 云端实时监控联调测试
MQTT 云端连接异常与故障一站式排查
WIZnet 硬件协议栈在物联网上云场景的核心优势

系列教程学习路径

本专栏共 16 篇，循序渐进覆盖 W55RP20-EVB-MKR 模块 MicroPython 开发全流程：

第 1 篇：静态 IP 配置与网络基础
第 2 篇：DHCP 自动联网与网络诊断
第 3 篇：TCP Client 客户端通信
第 4 篇：TCP Server 服务端通信
第 5 篇：UDP 单播数据通信
第 6 篇：UDP 组播/广播数据通信
第 7 篇：DNS 域名解析
第 8 篇：NTP 从网络获取时间
第 9 篇：HTTP Client 客户端请求
第 10 篇：HTTP Server 服务端搭建
第 11 篇：HTTP 协议与 OneNET 平台数据上云
第 12 篇：MQTT 协议基础通信验证
第 13 篇：MQTT 协议与阿里云平台对接（本文）
第 14 篇：MQTT 协议与 OneNET 平台对接
第 15 篇：MQTT 协议与 ThingSpeak 平台对接
第 16 篇：Modbus 工业协议通信

建议收藏本专栏，跟随教程逐步学习，所有代码均会同步更新至官方 Gitee 仓库

前言

系列教程学习路径

[1. 准备工作](#1. 准备工作)

[1.1 软件准备](#1.1 软件准备)

[1.2 硬件准备](#1.2 硬件准备)

[2. 烧录 W55RP20-EVB-MKR 模块专属 MicroPython 固件](#2. 烧录 W55RP20-EVB-MKR 模块专属 MicroPython 固件)

[3. 硬件连接与开发环境配置](#3. 硬件连接与开发环境配置)

[3.1 硬件连接](#3.1 硬件连接)

[3.1.1 基础连接（供电+调试）](#3.1.1 基础连接（供电+调试）)

[3.1.2 以太网连接](#3.1.2 以太网连接)

[3.1.3 模块与开发板接线](#3.1.3 模块与开发板接线)

[3.2 Thonny 开发环境配置](#3.2 Thonny 开发环境配置)

[4. MQTT + 阿里云 IoT 核心原理](#4. MQTT + 阿里云 IoT 核心原理)

[4.1 MQTT 协议简介](#4.1 MQTT 协议简介)

[4.2 阿里云 IoT 接入流程](#4.2 阿里云 IoT 接入流程)

[4.3 核心优势](#4.3 核心优势)

[5. 阿里云 IoT 平台配置流程](#5. 阿里云 IoT 平台配置流程)

[6. 核心代码解析](#6. 核心代码解析)

[6.1 完整可运行代码](#6.1 完整可运行代码)

[6.2 代码关键步骤说明](#6.2 代码关键步骤说明)

[7. 运行结果与测试验证](#7. 运行结果与测试验证)

[7.1 串口输出结果](#7.1 串口输出结果)

[7.2 阿里云平台验证](#7.2 阿里云平台验证)

[8. 常见问题一站式排查指南](#8. 常见问题一站式排查指南)

[8.1 网络连接问题](#8.1 网络连接问题)

[8.2 MQTT 连接失败](#8.2 MQTT 连接失败)

[8.3 上报失败](#8.3 上报失败)

[9.W55RP20 核心优势对比](#9.W55RP20 核心优势对比)

[10. 典型应用场景](#10. 典型应用场景)

[11. 系列预告与资源获取](#11. 系列预告与资源获取)

[11.1 系列预告](#11.1 系列预告)

[11.2 资源获取](#11.2 资源获取)

1. 准备工作

1.1 软件准备

所需软件均为免费版本，按要求下载安装即可，无需额外付费。

软件名称	版本要求	下载地址	说明
Thonny	4.0 及以上	Thonny 官方下载	轻量级 MicroPython IDE，支持代码编辑、烧录与串口调试，新手友好
W55RP20-EVB-MKR 模块 MiscoPython驱动库	最新稳定版	WIZnet 官方固件/驱动库下载	专为 W55RP20-EVB-MKR 模块编写，已集成 WIZnet 硬件驱动、TCP/IP协议栈及MQTT客户端库
串口调试助手（如SecureCRT）	任意版本	官方下载或第三方工具	用于查看串口输出的运行日志、调试信息，定位连接和数据上传问题
阿里云IoT平台	在线版	阿里云IoT平台官网	创建产品、注册设备，获取MQTT连接参数，查看上传的温湿度数据

1.2 硬件准备

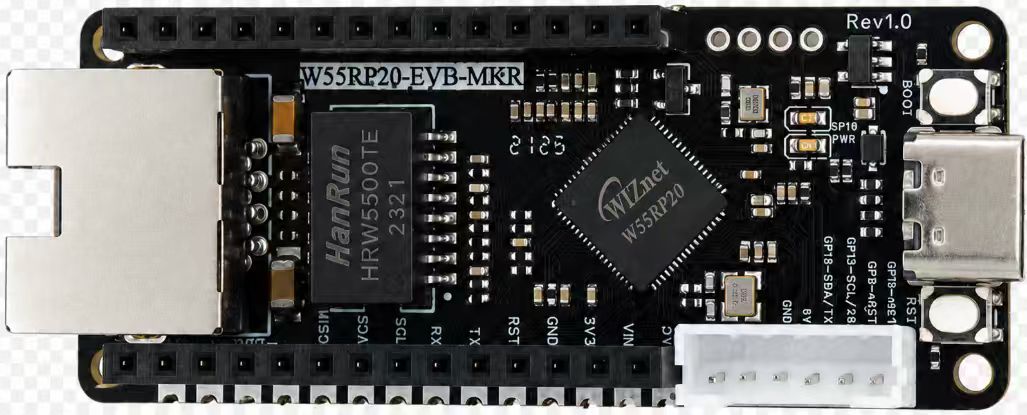

W55RP20-EVB-MKR × 1
Micro USB 数据线（必须支持数据传输，不能使用纯充电线）× 1
标准网线 × 1
开启 DHCP 功能的路由器 / 交换机 × 1（用于获取网络参数，实现 DNS 解析）

W55RP20-EVB-MKR 模块已集成以太网相关器件，无需额外焊接飞线，配合 RP2040 开发板可快速搭建开发环境，大幅降低接线错误和硬件故障概率。

2. 烧录 W55RP20-EVB-MKR 模块专属 MicroPython 固件

W55RP20-EVB-Pico 模块完全兼容树莓派 Pico 的 UF2 固件烧录方式，操作简单无需额外烧录器，新手可快速上手：

按住 RP2040 开发板上的 BOOTSEL 按键不放；
使用 Micro USB 数据线连接开发板与电脑；
待电脑识别出名为 RPI-RP2 的 U 盘后，松开 BOOTSEL 按键；
将下载好的 W5500_RP2040_firmware.uf2 固件文件拖拽到 U 盘中；
开发板会自动重启，固件烧录完成。

注意：如果电脑没有识别出 RPI-RP2 U 盘，请尝试更换 USB 数据线、重新插拔开发板，或更换电脑 USB 接口（优先使用 USB 2.0 接口）。

3. 硬件连接与开发环境配置

3.1 硬件连接

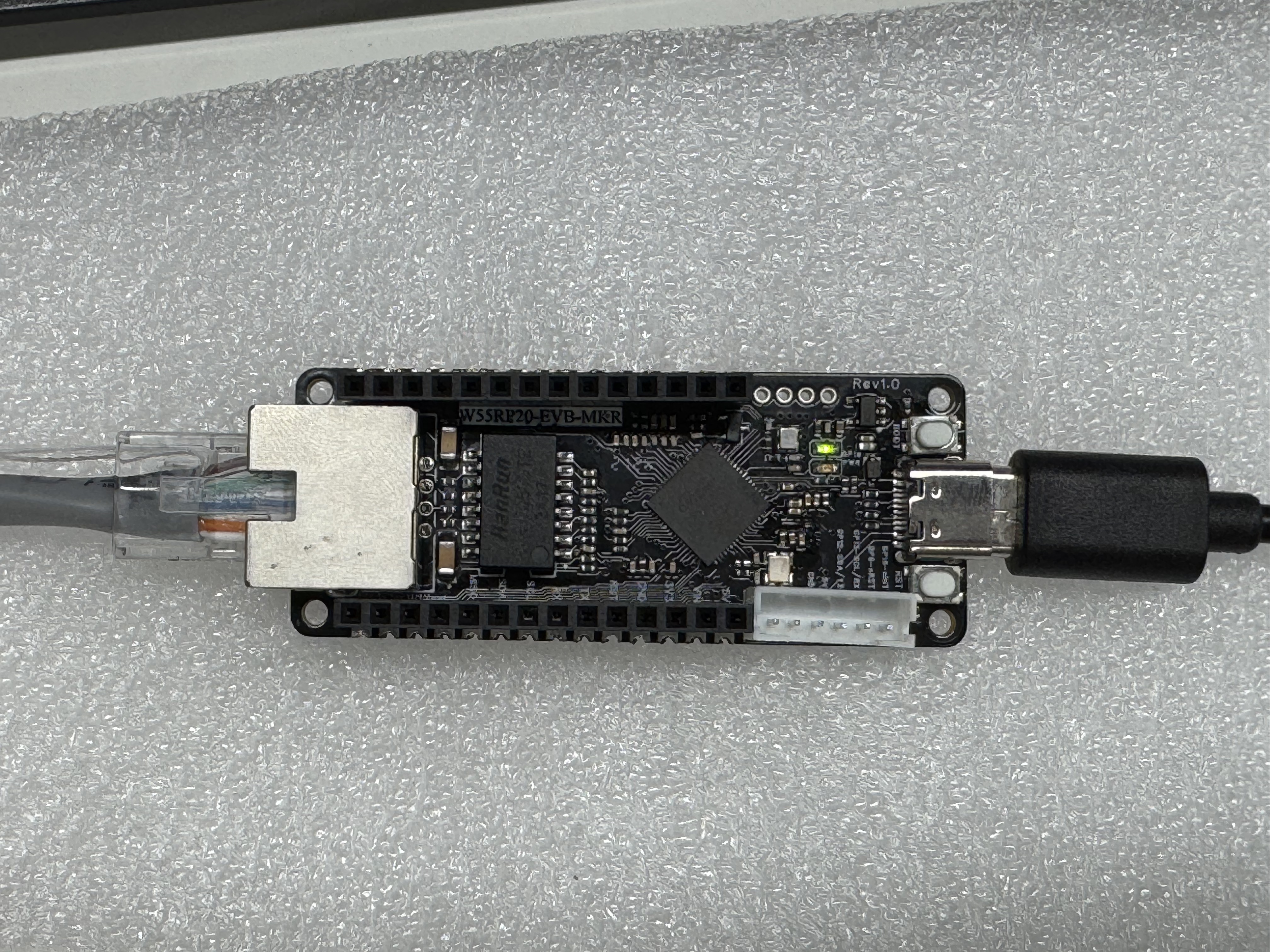

W55RP20-EVB-MKR 模块连接分为两步，分别实现供电/调试和以太网连接，操作简单，无需复杂接线：

3.1.1 基础连接（供电+调试）

使用 Micro USB 数据线连接 RP2040 开发板与电脑，用于开发板供电、代码烧录和串口调试。

3.1.2 以太网连接

使用网线连接 W55RP20-EVB-MKR 模块的以太网接口与路由器的 LAN 口（或直接连接电脑网口，需手动配置电脑 IP 与开发板同网段）。

3.1.3 模块与开发板接线

若使用分离式模块与开发板，需按以下引脚对应连接（SPI 通信）：

3.2 Thonny 开发环境配置

打开 Thonny 软件，按以下步骤配置开发环境，确保代码能正常烧录和运行：

点击顶部菜单栏「运行」→「配置解释器」；
切换到「解释器」选项卡；
在「解释器」下拉列表中选择 MicroPython (通用)；
在「端口」下拉列表中选择开发板对应的串口（通常显示为 Board CDC @ COMx）；
勾选「运行代码前先重启解释器」和「同步设备的实时时钟」；
点击「确定」完成配置。

如果端口列表中没有出现开发板，请尝试：

重新插拔 USB 数据线；

更换支持数据传输的 USB 数据线；

关闭其他占用串口的软件（如串口助手、Arduino IDE 等）；

重新烧录 MicroPython 固件；

安装树莓派 Pico USB 驱动。

4. MQTT + 阿里云 IoT 核心原理

4.1 MQTT 协议简介

MQTT（Message Queuing Telemetry Transport）是基于发布 / 订阅模式的轻量级物联网通信协议，基于 TCP 协议传输，具备报文短小、带宽占用低、功耗小、稳定性强的特点，是全球主流的物联网设备上云标准协议。

4.2 阿里云 IoT 接入流程

阿里云平台创建产品 → 定义物模型（温度、湿度）；
生成 MQTT 接入参数（服务地址、ClientID、用户名、密码）；
设备通过 W55RP20 联网 → 建立 MQTT 连接；
设备按照标准 JSON 格式上报属性数据；
阿里云平台接收数据 → 实时展示与存储。

4.3 核心优势

长连接保活，网络波动自动重连；
发布 / 订阅模式，支持多设备、多平台联动；
阿里云 IoT 提供设备管理、数据监控、告警、远程控制；
硬件协议栈独立处理网络，MCU 零占用。

5. 阿里云 IoT 平台配置流程

登录阿里云 IoT 平台，开通公共实例；
创建产品，选择直连设备 → MQTT；
定义物模型：
- CurrentTemperature（温度）
- CurrentHumidity（湿度）
添加设备，获取ProductKey、DeviceName、DeviceSecret；
使用阿里云官方工具生成 MQTT 连接参数；
记录接入域名、ClientID、用户名、密码、上报 Topic。

6. 核心代码解析

W55RP20-EVB-MKR 模块的 MicroPython 库已完整封装底层网络与 MQTT 功能，对接阿里云仅需简单配置即可运行。

6.1 完整可运行代码

python 复制代码

# main.py
# W55RP20 + 阿里云 IoT ------ 最终可用版
# ==============================
import time
import json
import machine
from machine import Timer

from wiznet_init import wiznet
from umqttsimple import MQTTClient

# ==============================
# 阿里云设备参数（替换为你自己的）
# ==============================
MQTT_SERVER    = "a1aOWUYIkcI.iot-as-mqtt.cn-shanghai.aliyuncs.com"
MQTT_PORT      = 1883
CLIENT_ID      = "a1aOWUYIkcI.w55rp20_001|securemode=2,signmethod=hmacsha256,timestamp=1777440363135|"
USERNAME       = "w55rp20_001&a1aOWUYIkcI"
PASSWORD       = "7258e816cdff5b27a6048cd90508e2686d7290b9d4083a91a56fc1e903a75523"
PUB_TOPIC      = "/sys/a1aOWUYIkcI/w55rp20_001/thing/event/property/post"

# 固定上报数据
FIX_TEMP = float(25.0)
FIX_HUMI = float(50.0)

client = None
tim = Timer()

# ==============================
# 定时上报数据
# ==============================
def send_data(timer):
    payload = {
        "id": "123",
        "params": {
            "CurrentTemperature": FIX_TEMP,
            "CurrentHumidity": FIX_HUMI
        },
        "method": "thing.event.property.post"
    }
    try:
        payload_str = json.dumps(payload)
        print("【调试】发送JSON:", payload_str)
        client.publish(PUB_TOPIC, payload_str)
        print(f"✅ 上报成功: 温度={FIX_TEMP}°C, 湿度={FIX_HUMI}%")
    except Exception as e:
        print("❌ 上报失败:", e)

def main():
    global client
    print("=== W55RP20 + 阿里云 IoT 云端上报 ===")

    # 以太网初始化（带重试机制）
    print("【调试】以太网初始化中...")
    retry_count = 0
    while retry_count < 5:
        try:
            nic = wiznet("w55rp20-evb-pico", dhcp=True)
            wait_count = 0
            while not nic.isconnected() and wait_count < 20:
                print(f"网络连接中... ({wait_count}/20)")
                time.sleep(0.5)
                wait_count += 1
            if nic.isconnected():
                print("✅ 网络连接成功！IP:", nic.ifconfig()[0])
                break
            else:
                print("❌ 网络超时，重试...")
        except Exception as e:
            print(f"❌ 以太网异常: {e}，重试...")
        retry_count += 1
        time.sleep(1)
    else:
        print("❌ 网络初始化失败，设备重启...")
        machine.reset()

    # 连接阿里云 MQTT
    print("【调试】连接阿里云 MQTT...")
    try:
        client = MQTTClient(
            client_id=CLIENT_ID,
            server=MQTT_SERVER,
            port=MQTT_PORT,
            user=USERNAME,
            password=PASSWORD,
            keepalive=60
        )
        client.connect()
        print("✅ 阿里云 MQTT 连接成功！")
    except Exception as e:
        print("❌ MQTT 连接失败:", e)
        machine.reset()

    # 定时上报：5 秒一次
    print("【调试】启动 5 秒定时上报")
    tim.init(period=5000, mode=Timer.PERIODIC, callback=send_data)

    # 主循环：心跳保活
    while True:
        client.check_msg()
        time.sleep(0.1)

if __name__ == "__main__":
    main()

python 复制代码

#umqttsimple.py file
import usocket as socket
import ustruct as struct
from ubinascii import hexlify


class MQTTException(Exception):
    pass


class MQTTClient:
    def __init__(
        self,
        client_id,
        server,
        port=0,
        user=None,
        password=None,
        keepalive=0,
        ssl=False,
        ssl_params={},
    ):
        if port == 0:
            port = 8883 if ssl else 1883
        self.client_id = client_id
        self.sock = None
        self.server = server
        self.port = port
        self.ssl = ssl
        self.ssl_params = ssl_params
        self.pid = 0
        self.cb = None
        self.user = user
        self.pswd = password
        self.keepalive = keepalive
        self.lw_topic = None
        self.lw_msg = None
        self.lw_qos = 0
        self.lw_retain = False

    def _send_str(self, s):
        self.sock.write(struct.pack("!H", len(s)))
        self.sock.write(s)

    def _recv_len(self):
        n = 0
        sh = 0
        while 1:
            b = self.sock.read(1)[0]
            n |= (b & 0x7F) << sh
            if not b & 0x80:
                return n
            sh += 7

    def set_callback(self, f):
        self.cb = f

    def set_last_will(self, topic, msg, retain=False, qos=0):
        assert 0 <= qos <= 2
        assert topic
        self.lw_topic = topic
        self.lw_msg = msg
        self.lw_qos = qos
        self.lw_retain = retain

    def connect(self, clean_session=True):
        self.sock = socket.socket()
        addr = socket.getaddrinfo(self.server, self.port)[0][-1]
        self.sock.connect(addr)
        if self.ssl:
            import ussl

            self.sock = ussl.wrap_socket(self.sock, **self.ssl_params)
        premsg = bytearray(b"\x10\0\0\0\0\0")
        msg = bytearray(b"\x04MQTT\x04\x02\0\0")

        sz = 10 + 2 + len(self.client_id)
        msg[6] = clean_session << 1
        if self.user is not None:
            sz += 2 + len(self.user) + 2 + len(self.pswd)
            msg[6] |= 0xC0
        if self.keepalive:
            assert self.keepalive < 65536
            msg[7] |= self.keepalive >> 8
            msg[8] |= self.keepalive & 0x00FF
        if self.lw_topic:
            sz += 2 + len(self.lw_topic) + 2 + len(self.lw_msg)
            msg[6] |= 0x4 | (self.lw_qos & 0x1) << 3 | (self.lw_qos & 0x2) << 3
            msg[6] |= self.lw_retain << 5

        i = 1
        while sz > 0x7F:
            premsg[i] = (sz & 0x7F) | 0x80
            sz >>= 7
            i += 1
        premsg[i] = sz

        self.sock.write(premsg, i + 2)
        self.sock.write(msg)
        # print(hex(len(msg)), hexlify(msg, ":"))
        self._send_str(self.client_id)
        if self.lw_topic:
            self._send_str(self.lw_topic)
            self._send_str(self.lw_msg)
        if self.user is not None:
            self._send_str(self.user)
            self._send_str(self.pswd)
        resp = self.sock.read(4)
        assert resp[0] == 0x20 and resp[1] == 0x02
        if resp[3] != 0:
            raise MQTTException(resp[3])
        return resp[2] & 1

    def disconnect(self):
        self.sock.write(b"\xe0\0")
        self.sock.close()

    def ping(self):
        self.sock.write(b"\xc0\0")

    def publish(self, topic, msg, retain=False, qos=0):
        pkt = bytearray(b"\x30\0\0\0")
        pkt[0] |= qos << 1 | retain
        sz = 2 + len(topic) + len(msg)
        if qos > 0:
            sz += 2
        assert sz < 2097152
        i = 1
        while sz > 0x7F:
            pkt[i] = (sz & 0x7F) | 0x80
            sz >>= 7
            i += 1
        pkt[i] = sz
        # print(hex(len(pkt)), hexlify(pkt, ":"))
        self.sock.write(pkt, i + 1)
        self._send_str(topic)
        if qos > 0:
            self.pid += 1
            pid = self.pid
            struct.pack_into("!H", pkt, 0, pid)
            self.sock.write(pkt, 2)
        self.sock.write(msg)
        if qos == 1:
            while 1:
                op = self.wait_msg()
                if op == 0x40:
                    sz = self.sock.read(1)
                    assert sz == b"\x02"
                    rcv_pid = self.sock.read(2)
                    rcv_pid = rcv_pid[0] << 8 | rcv_pid[1]
                    if pid == rcv_pid:
                        return
        elif qos == 2:
            assert 0

    def subscribe(self, topic, qos=0):
        assert self.cb is not None, "Subscribe callback is not set"
        pkt = bytearray(b"\x82\0\0\0")
        self.pid += 1
        struct.pack_into("!BH", pkt, 1, 2 + 2 + len(topic) + 1, self.pid)
        # print(hex(len(pkt)), hexlify(pkt, ":"))
        self.sock.write(pkt)
        self._send_str(topic)
        self.sock.write(qos.to_bytes(1, "little"))
        while 1:
            op = self.wait_msg()
            if op == 0x90:
                resp = self.sock.read(4)
                # print(resp)
                assert resp[1] == pkt[2] and resp[2] == pkt[3]
                if resp[3] == 0x80:
                    raise MQTTException(resp[3])
                return

    # Wait for a single incoming MQTT message and process it.
    # Subscribed messages are delivered to a callback previously
    # set by .set_callback() method. Other (internal) MQTT
    # messages processed internally.
    def wait_msg(self):
        res = self.sock.read(1)
#         self.sock.setblocking(True)
        if res is None:
            return None
        if res == b"":
            raise OSError(-1)
        if res == b"\xd0":  # PINGRESP
            sz = self.sock.read(1)[0]
            assert sz == 0
            return None
        op = res[0]
        if op & 0xF0 != 0x30:
            return op
        sz = self._recv_len()
        topic_len = self.sock.read(2)
        topic_len = (topic_len[0] << 8) | topic_len[1]
        topic = self.sock.read(topic_len)
        sz -= topic_len + 2
        if op & 6:
            pid = self.sock.read(2)
            pid = pid[0] << 8 | pid[1]
            sz -= 2
        msg = self.sock.read(sz)
        self.cb(topic, msg)
        if op & 6 == 2:
            pkt = bytearray(b"\x40\x02\0\0")
            struct.pack_into("!H", pkt, 2, pid)
            self.sock.write(pkt)
        elif op & 6 == 4:
            assert 0
        return op

    # Checks whether a pending message from server is available.
    # If not, returns immediately with None. Otherwise, does
    # the same processing as wait_msg.
    def check_msg(self):
        self.sock.setblocking(False)
        return self.wait_msg()

python 复制代码

#wiznet_init.py
import network
import time
try:
    from machine import Pin, WIZNET_PIO_SPI
except ImportError:
    WIZNET_PIO_SPI = None
    Pin = None

_DEFAULTS = {
    # Auto-construct boards (no explicit PIO SPI)
    "w5100s-evb-pico":  {},
    "w5500-evb-pico":   {},
    "w6100-evb-pico":   {},
    "w5100s-evb-pico2": {},
    "w5500-evb-pico2":  {},
    "w6100-evb-pico2":  {},

    # W55RP20 --- single SPI (PIO SPI)
    "w55rp20-evb-pico": {"baudrate": 31250000, "sck": 21, "cs": 20, "mosi": 23, "miso": 22, "reset": 25},

    # W6300 --- QSPI QUAD(io0..io3)
    "w6300-evb-pico":  {"baudrate": 31250000, "sck": 17, "cs": 16, "io0": 18, "io1": 19, "io2": 20, "io3": 21, "reset": 22},
    "w6300-evb-pico2": {"baudrate": 31250000, "sck": 17, "cs": 16, "io0": 18, "io1": 19, "io2": 20, "io3": 21, "reset": 22},
}
_AUTO = {
    "w5100s-evb-pico", "w5500-evb-pico", "w6100-evb-pico",
    "w5100s-evb-pico2","w5500-evb-pico2","w6100-evb-pico2",
}
_SINGLE = {"w55rp20-evb-pico"}   # PIO single-SPI
_QSPI   = {"w6300-evb-pico", "w6300-evb-pico2"}

def _pin(x): return x if isinstance(x, Pin) else Pin(x)

def wiznet(board, *, dhcp=True, spi=None, cs=None, reset=None, **kw):
    board = board.strip().lower()
    if board not in _DEFAULTS:
        raise ValueError("Unsupported board: {}".format(board))
    cfg = _DEFAULTS[board].copy()
    cfg.update(kw)

    # Manual override path: if spi is provided, use it directly
    if spi is not None:
        if cs is None or reset is None:
            raise ValueError("When passing custom spi, also pass cs and reset")
        nic = network.WIZNET6K(spi, cs, reset)
    else:
        if board in _AUTO:
            nic = network.WIZNET6K()

        elif board in _SINGLE:
            if WIZNET_PIO_SPI is None or Pin is None:
                raise RuntimeError("WIZNET_PIO_SPI/Pin not available on this port")
            required = ["sck", "cs", "mosi", "miso", "reset"]
            missing = [k for k in required if k not in cfg]
            if missing:
                raise ValueError("Missing pins for W55RP20 single-SPI: " + ", ".join(missing))
            spi = WIZNET_PIO_SPI(
                baudrate=cfg.get("baudrate", 31250000),
                sck=_pin(cfg["sck"]), cs=_pin(cfg["cs"]),
                mosi=_pin(cfg["mosi"]), miso=_pin(cfg["miso"]),
            )
            nic = network.WIZNET6K(spi, _pin(cfg["cs"]), _pin(cfg["reset"]))

        elif board in _QSPI:
            if WIZNET_PIO_SPI is None or Pin is None:
                raise RuntimeError("WIZNET_PIO_SPI/Pin not available on this port")
            for k in ["sck","cs","io0","io1","io2","io3"]:
                if k not in cfg: raise ValueError("Missing pin '{}' for W6300 QSPI".format(k))
            spi = WIZNET_PIO_SPI(
                baudrate=cfg.get("baudrate", 31250000),
                sck=_pin(cfg["sck"]), cs=_pin(cfg["cs"]),
                io0=_pin(cfg["io0"]), io1=_pin(cfg["io1"]),
                io2=_pin(cfg["io2"]), io3=_pin(cfg["io3"]),
            )
            nic = network.WIZNET6K(spi, _pin(cfg["cs"]), _pin(cfg.get("reset", cfg["cs"])))

        else:
            raise ValueError("Unexpected board mapping")

    # Bring up (if supported)
    try: nic.active(True)
    except AttributeError: pass

    if dhcp:
        try: nic.ifconfig("dhcp")
        except Exception: pass
    else:
        ip = cfg.get("ip"); sn = cfg.get("sn"); gw = cfg.get("gw"); dns = cfg.get("dns", gw or "8.8.8.8")
        if not (ip and sn and gw): raise ValueError("Static mode requires ip/sn/gw")
        nic.ifconfig((ip, sn, gw, dns))
    while not nic.isconnected():
        print("Waiting for the network to connect...")
        time.sleep(1)

    print("MAC Address:", ":".join("%02x" % b for b in nic.config("mac")))
    print("IP Address:", nic.ifconfig())
    return nic

6.2 代码关键步骤说明

以太网初始化：带自动重试 + 超时保护，确保网络稳定；
MQTT 连接：使用阿里云标准接入格式，支持 HMACSHA256 加密；
JSON 物模型上报：严格匹配阿里云格式，平台可直接解析；
定时上报：硬件定时器 5 秒上报一次，不占用主线程；
心跳保活 ：check_msg() 维持长连接，避免掉线。

7. 运行结果与测试验证

7.1 串口输出结果

复制代码

=== W55RP20 + 阿里云 IoT 云端上报 ===
【调试】以太网初始化中...
网络连接中... (3/20)
✅ 网络连接成功！IP: 192.168.1.118
【调试】连接阿里云 MQTT...
✅ 阿里云 MQTT 连接成功！
【调试】启动 5 秒定时上报
【调试】发送JSON: {"id":"123","params":{"CurrentTemperature":25.0,"CurrentHumidity":50.0},"method":"thing.event.property.post"}
✅ 上报成功: 温度=25.0°C, 湿度=50.0%

7.2 阿里云平台验证

进入阿里云 IoT 平台 → 设备 → 物模型数据；
可看到温度、湿度实时刷新 ；
日志服务可查看完整上报报文与时间。

8. 常见问题一站式排查指南

8.1 网络连接问题

问题现象	排查步骤
无法联网	1. 检查物理连接：确认网线两端插紧，观察接口指示灯（正常常亮/规律闪烁，熄灭则换网线重插）；2. 检查路由器状态：确保路由器正常供电、已联网，用手机/电脑测试同一路由器网络；3. 检查DHCP功能：登录路由器后台开启DHCP，重启路由器和设备后重试。
获取不到IP	1. 查看IP获取状态，确认是否为DHCP分配异常；2. 检查DHCP地址池：地址池已满则释放闲置IP或扩大范围；3. 切换静态IP测试：与路由器同网段（如网关192.168.1.1，IP设为192.168.1.100-254），配置正确子网掩码（255.255.255.0）和网关，重启设备重试。

8.2 MQTT 连接失败

问题现象	排查步骤
域名错误	确认MQTT接入域名地域节点正确（需包含cn-shanghai），无拼写错误、遗漏节点或多余空格，核对代码中域名后重新连接。
参数错误	ClientID、用户名、密码需通过阿里云官方工具生成，不可手动填写/修改；重新生成正确参数，替换代码中错误内容后重试。
时间错误	在设备代码中添加NTP时间同步功能，确保设备本地时间与阿里云服务器一致，同步成功后重启MQTT连接。

8.3 上报失败

问题现象	排查步骤
Topic 错误	1. 确认使用阿里云系统Topic，格式严格遵循/sys/ $产品ID$ / $设备ID$ /post，无遗漏字段、无自定义名称；2. 核对设备Topic权限，确保拥有发布权限，权限不足则在阿里云平台开启。
JSON 格式错误	1. 上报JSON格式需与阿里云物模型标识符完全一致，无字段遗漏、拼写/大小写错误；2. 确保JSON结构完整（无逗号、引号、括号错误），通过串口打印上报数据，对照物模型逐一核对。
物模型未定义	1. 提前在阿里云平台创建对应物模型（CurrentTemperature温度、CurrentHumidity湿度）；2. 确保物模型属性标识符、数据类型，与设备代码中上报配置完全一致（区分大小写）。

9.W55RP20 核心优势对比

为了让你更直观地了解 W55RP20 的价值，我们对比了目前主流的三种嵌入式以太网方案：

对比维度	W55RP20 集成方案	外接 PHY 芯片方案	外接串口转以太网模块方案
BOM 成本	低（单芯片）	中高（MCU + 模块 + 外围器件）	高
PCB 面积	小（仅需网口电路）	大（需预留芯片和布线空间）	高
开发难度	低（一行代码联网）	中高（调试协议栈、编写驱动）	低
网络稳定性	极高（WIZnet 专注硬件 TCP/IP 协议栈 25 年）	不定（对于研发人员要求高，熟悉协议栈与网络开发，才能调试稳定）	不定（视研发公司能力水平）
CPU 资源占用	0%（协议栈网络处理完全由硬件完成）	50% 以上（协议栈完全运行在 MCU 上，占用相关资源）	0%
硬件 Socket 数量	8 个独立硬件 Socket	视 MCU 能力而定，理论支持多路拓展	一般为单路透传
网络吞吐量	最高 15Mbps	视 MCU 能力而定	约 3-5Mbps
接口易用性	单芯片集成	要 MCU 带有 MII/RMII 等接口	TTL 接口
部署难度	低（MicroPython 成熟固件，应用层协议绝大部分均有库文件，可灵活添加部署）	高（应用层协议需要手动移植开源库适配）	视模块集成情况，无集成的功能需要自我封包拆包

10. 典型应用场景

W55RP20 芯片集成以太网功能，结合其工业级稳定性，非常适合以下应用场景：

1.工业数据采集网关：简化现场部署，实现传感器数据的稳定上传

2.远程监控终端：用于工厂、机房、变电站等环境的设备状态远程监控

3.串口转网口设备：将传统 RS232/RS485 串口设备快速升级为以太网设备

4.智能楼宇节点：用于照明、空调、门禁等楼宇设备的网络控制

5.工业 PLC 扩展模块：为 PLC 增加以太网通信能力，实现远程编程和数据采集

11. 系列预告与资源获取

11.1 系列预告

下一篇教程：MQTT 协议与 OneNET 平台对接将讲解中移物联网 OneNET 云平台接入、MQTT 连接、属性上报与指令控制，实现多平台兼容的物联网上云方案。

11.2 资源获取

本文完整代码：WIZnet Pico MicroPython 示例工程
W55RP20 芯片手册：WIZnet 官方资料页面

下一篇讲解：W55RP20-EVB-MKR MicroPython 实战（14）：MQTT 协议与 OneNET 平台对接

如果本文对你有帮助，欢迎点赞、收藏、关注，你的支持是我们持续更新的动力！如有任何问题，欢迎在评论区留言，我们会第一时间回复。
