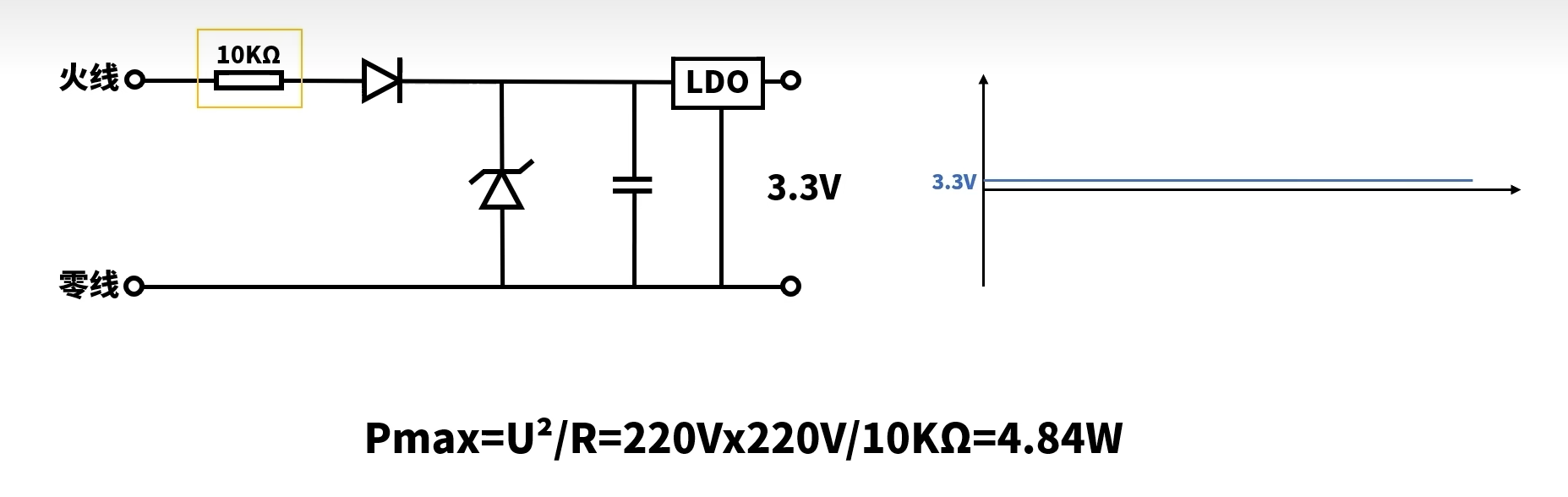

消耗的相应功耗过大

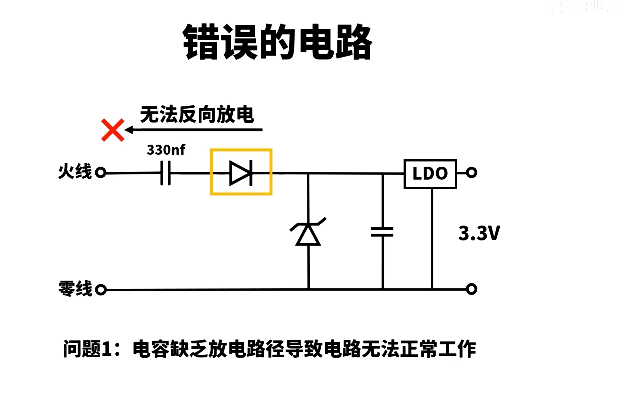

这是一个典型的阻容降压电路 ，但图中所示的电路存在一个关键设计错误：电容无法反向放电。这个错误的核心在于二极管（整流二极管）的单向导通特性阻断了电容在交流负半周的放电路径。
电容为何无法放电？

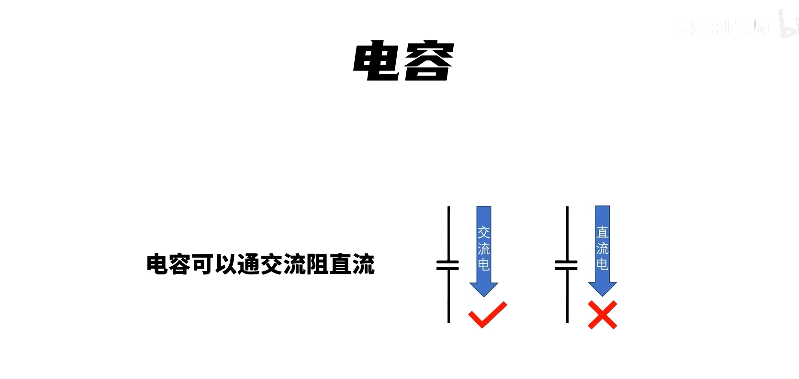

在交流电路中，电容需要在一个完整周期内完成"充电-放电"循环才能持续工作。然而，该电路中串联的二极管只允许电流从火线流向负载方向（正半周），当市电进入负半周时，二极管截止，电容两端的电荷无法通过原路径释放回零线，导致电容被"锁死"在充电状态，后续无法继续参与能量交换。
这会造成以下后果：
- 电容电压持续升高，可能超过耐压值而击穿；
- 后级LDO稳压器得不到稳定输入，输出电压异常或无输出；
- 电路仅在首次上电瞬间有短暂电流，之后完全失效。
正确设计应如何改进？
为解决此问题，标准阻容降压电路通常采用以下两种方式之一：
- 增加反向并联二极管：在主整流二极管两端反向并联另一个二极管，为负半周提供放电回路；

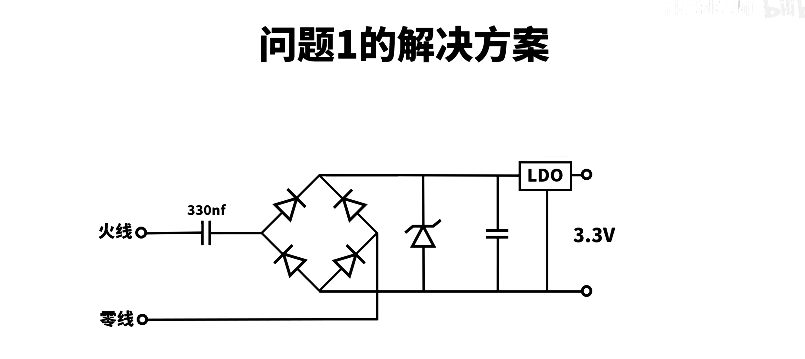

- 使用桥式整流结构：用四个二极管组成全波整流桥，确保正负半周都能形成完整电流回路，同时保证电容能正常充放电。

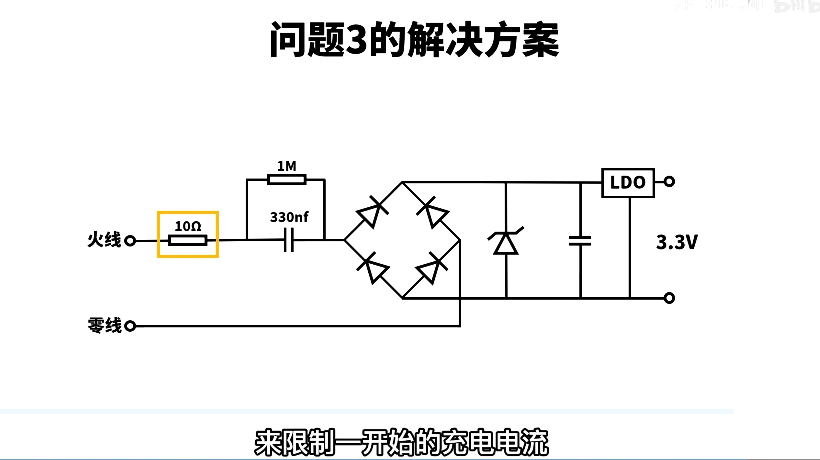

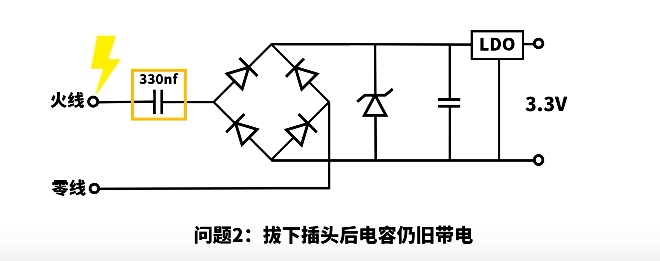

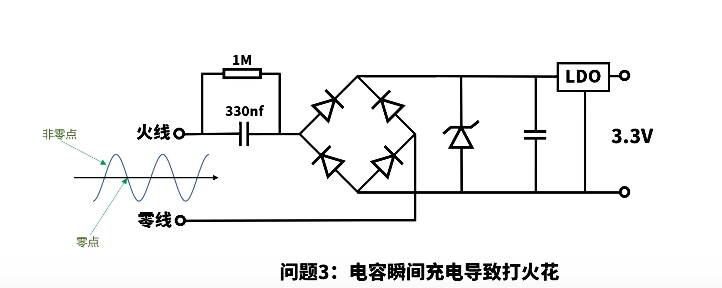

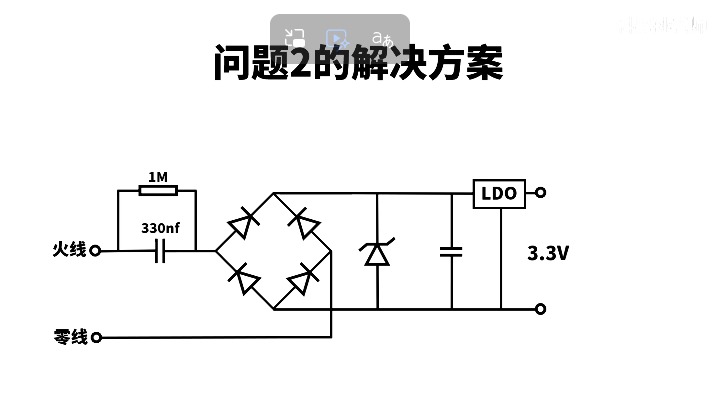

此外，还应在电容两端并联一个高阻值泄放电阻（如1MΩ），用于断电后安全释放残留电荷，避免触电风险。
总结
该电路的根本问题是忽略了交流系统中电容必须具备双向充放电能力这一基本物理要求。虽然结构简单、成本低廉，但若未正确处理整流与放电回路，将导致整个电源系统无法正常工作。实际应用中务必遵循标准拓扑结构，确保安全性和稳定性。
核心矛盾：只进不出的"电荷泵"效应
你提到的"负向时无法充电"是正确的，但这正是导致电压升高的原因。让我们分步拆解这个过程：
1. 正半周（火线为正）：强行充电
当交流电处于正半周时，二极管导通。电流通过330nF电容和二极管流向后级电路。此时，电容被充电，左板带正电，右板带负电（相对于左板）。如果后级负载很小或没有负载（比如LDO还没启动），电容上的电压会迅速建立起来。
2. 负半周（火线为负）：回路切断
这是问题的关键。当市电进入负半周，火线电位低于零线电位。此时，串联的二极管因为反向偏置而截止（相当于断路）。
- 正常情况：在标准的阻容降压电路中，通常会有一个反向并联的二极管或者使用整流桥，让电流能在负半周流过，从而把电容上积累的电荷释放掉，维持电荷平衡。
- 本图情况：由于二极管截止，电容与电源之间的通路被彻底切断。电容里存的电荷无处可去（假设后级LDO输入阻抗极高，几乎不耗电）。
3. 下一个正半周：叠加电压
当第二个正半周到来时，市电电压再次试图推动电流。
- 此时电容上还残留着上一个周期充入的电压。
- 新的市电电压会与电容上残留的电压叠加。
- 只要后级消耗的电流小于电容能提供的充电电流，电容上的直流电压就会像"台阶"一样，一个周期接一个周期地不断累加升高。
为什么最终会击穿？
这就好比给一个水池注水，进水管一直开着（正半周充电），但出水管被堵死了（负半周无法放电/回流）。
- 电压累积：电容两端的电压不再跟随市电的正弦波变化，而是变成了一个不断上升的直流电平。
- 超过耐压：普通的X2安规电容耐压通常在275V AC或630V DC左右。随着电压不断叠加，很快就会超过这个极限。
- 结果：电容内部介质被击穿短路，或者直接炸裂。
总结
所以，并不是"电容不会放电"，而是设计缺陷导致它失去了唯一的放电路径。
- 你的理解修正：你说"负向的时候无法充电"，更准确的说法是"负向的时候无法形成回路来平衡电荷"。因为没有这个平衡过程，正向充进去的电就全部"赖"在电容里了，导致电压只升不降。
这就是为什么这种电路必须在电容两端反向并联一个二极管（续流二极管），或者使用全桥整流，目的就是为了给负半周的电流留一条路，让电容能"呼吸"（充放电循环）。

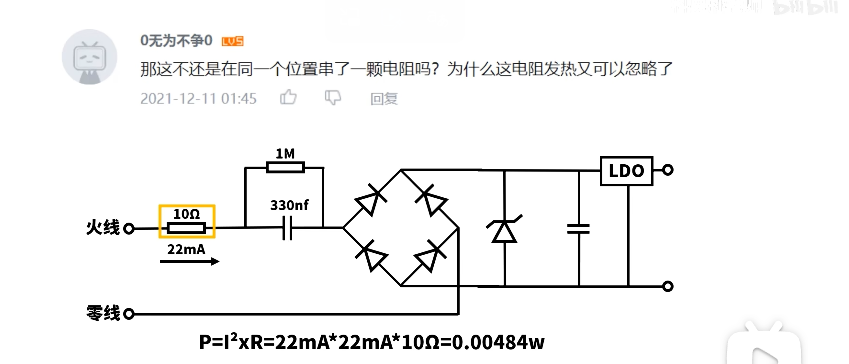

通过串联一个电阻限制快速电流。这也有个专业的名词叫做阻容降压
这个电路是典型的阻容降压电路，它通过电容的容抗限制电流，再配合稳压二极管实现电压稳定输出。虽然输入是220V交流电，但输出电压被钳位在12V，其核心原理并非"直接降压"，而是"限流+稳压"的组合机制。
电路工作原理拆解

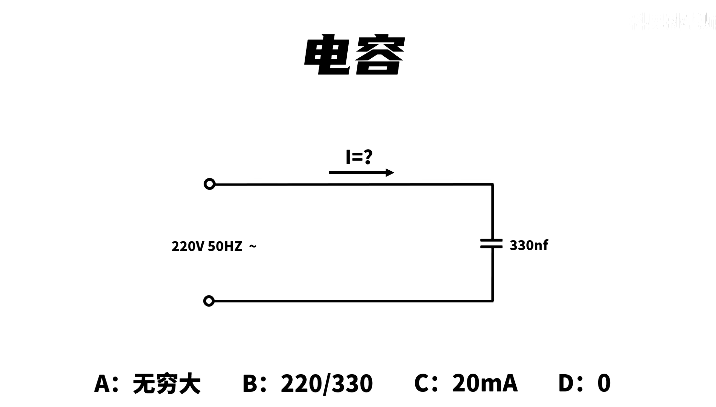

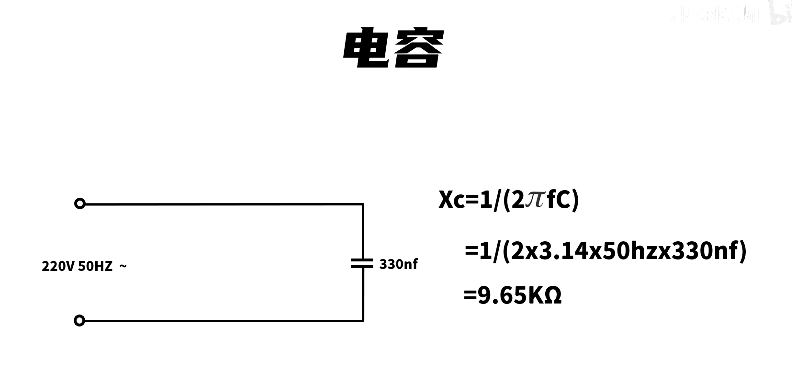

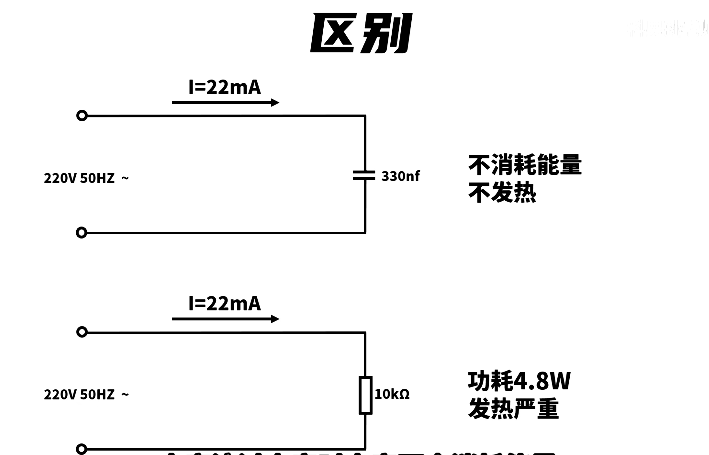

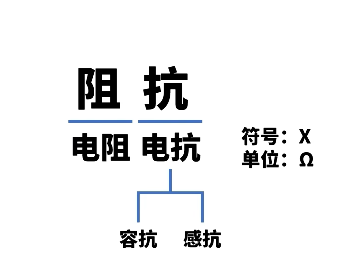

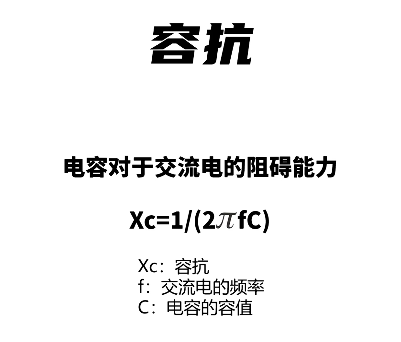

- 电容限流：330nF电容在50Hz交流电下产生约9.6kΩ的容抗（Xc = 1/(2πfC)），将最大电流限制在约23mA左右（I = U/Xc ≈ 220V / 9.6kΩ）。这个电流值决定了整个电路的输出能力。
- 整流桥作用：四个二极管组成的全波整流桥，将交流电转换为脉动直流电，确保无论正负半周，电流都能流向后级稳压部分。
- 稳压二极管钳位：这是实现12V输出的关键。稳压二极管（Zener Diode）在反向击穿区工作时，两端电压基本恒定在标称值（此处为12V）。当整流后的电压超过12V时，稳压管导通，将多余电压"吸收"掉，使输出电压稳定在12V；当电压低于12V时，稳压管截止，由滤波电容维持电压。
- LDO稳压器：后级的LDO（低压差线性稳压器）进一步平滑电压，提供更稳定的3.3V或5V等低压输出，适用于对纹波敏感的负载。
为什么能"把220V变成12V"？
这不是传统意义上的"变压器降压"，而是通过以下方式实现的：

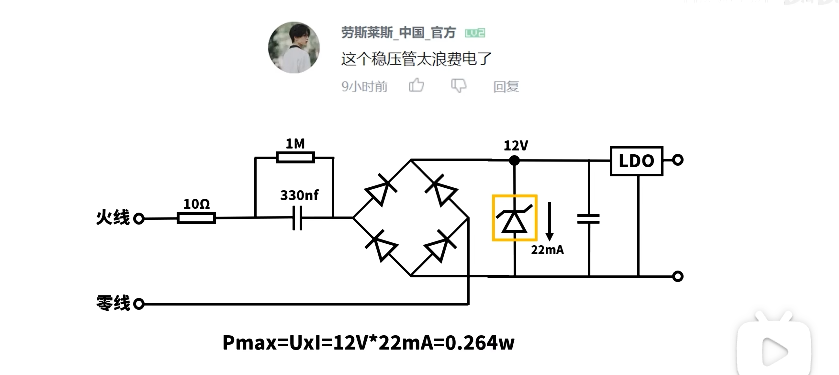

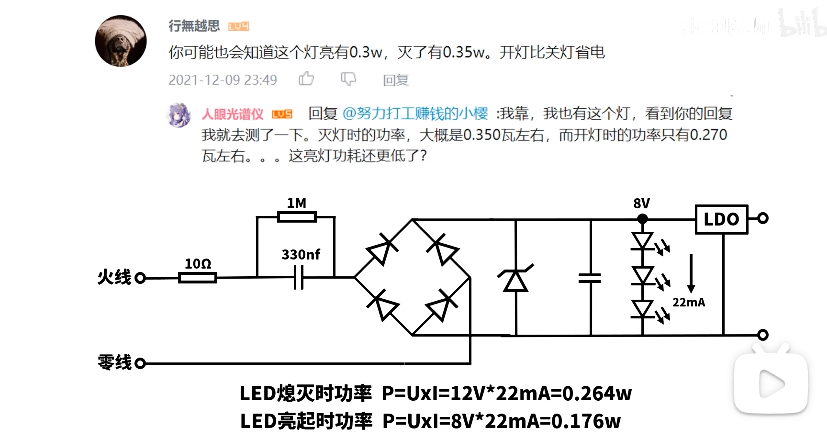

- 能量守恒：电容限制了总电流，使得即使输入电压高，输出功率也极小（Pmax = 12V × 22mA = 0.264W），因此不会烧毁元件。
- 动态平衡：稳压管像一个"电压阀门"，只允许电压维持在12V，多余的电能以热的形式耗散在稳压管和限流电阻上。
- 无源特性：整个电路没有主动开关器件，完全依赖被动元件（电容、电阻、二极管）的物理特性工作，结构简单但效率较低。
注意事项与局限性
- 功率极小：仅适用于微功耗设备（如LED灯、传感器、小型控制器），不能驱动电机或大功率负载。
- 发热问题：稳压管和限流电阻会持续发热，需考虑散热设计。
- 安全性：由于未使用隔离变压器，输出端与市电直连，存在触电风险，必须做好绝缘防护。
- 电压波动：若负载变化大，输出电压可能不稳定，建议增加滤波电容或使用更精密的稳压方案。
这种电路效率很低，大部分电能都变成热量浪费了。需要我帮你推荐几种更高效、安全的替代方案吗？
