在人工智能飞速发展的当下，英伟达GPU早已跳出了传统游戏显卡的定义，成为全球AI训练推理、高性能科学计算、工业仿真、影视渲染、自动驾驶领域的核心硬件基石。市面上很多评测和科普只会对比显卡算力参数、显存大小，却很少讲清楚英伟达GPU十五年架构迭代的底层逻辑。从2010年Fermi架构问世，到2024年Blackwell架构商用落地，英伟达通过一代代硬件重构、计算单元革新、软件生态铺垫，彻底垄断了全球AI算力市场。
在所有架构迭代中，2020年推出的Ampere安培架构是承前启后的关键一代，也是真正让AI算力走向规模化、商业化、云端化的标杆架构。本文将结合全套八张核心PPT技术内容，以安培架构为核心主体，结合历代架构演进对比，从整机硬件层级、SM内部规格、第三代Tensor Core AI加速技术、多精度算力体系、MIG虚拟化技术、下一代Hopper前瞻技术六大维度，全方位、通俗化拆解英伟达GPU的底层运行逻辑，同时融入量化算力数据、硬件层级关系、技术迭代脉络，让读者彻底看懂GPU算力、显存、调度、AI加速的核心原理与工程落地价值。
一、GPU完整硬件层级体系，理清算力堆叠的根本逻辑
想要真正读懂GPU性能，第一步必须吃透它的硬件分层结构。很多学习者始终分不清GPC、TPC、SM、Warp、线程之间的关系，其实整套体系是一套自上而下、层层嵌套的并行计算架构，每一级单元都有明确职责，缺一不可。
一整块GPU芯片可以类比为一座超级智能化工厂，整体层级从高到低依次为GPU整机、GPC、TPC、SM、Warp、线程。其中GPC也就是图形计算集群，是GPU最高级别的计算分区，相当于工厂里独立的大型生产厂区。每一块高端GPU都会划分多个GPC，每个GPC独立配备多边形引擎、光栅引擎、缓存集群和计算单元，既能处理3D图形的几何渲染工作，也能统筹大规模通用计算任务，各厂区独立运行、互不干扰。
每个GPC下方搭载多个TPC纹理处理集群，TPC相当于厂区内的标准化生产片区，核心负责图形纹理采样、数据预处理，同时统一管理下属所有SM计算车间，是衔接顶层集群和底层计算核心的关键枢纽。而TPC内部最核心的单元就是SM流式多处理器，这是GPU真正的算力核心，也是整个架构中最重要的硬件模块。简单来说，GPU的理论算力上限，完全取决于整张显卡的SM数量，以及单个SM的硬件配置规格。
单个SM就是一座功能齐全的微型计算车间，内部集成了多类专用硬件单元，各司其职完成不同类型的计算任务。其中CUDA Core是通用标量计算核心，主要负责游戏渲染、科学计算中的加减乘除等基础运算，是早期GPU唯一的计算单元。Tensor Core张量核心是后期专为AI深度学习研发的专用硬件，只负责矩阵乘加运算，也就是大模型训练推理的核心计算任务，算力远超普通CUDA核心。除此之外，SM内部还有SFU特殊函数单元，专门处理三角函数、指数、对数、平方根等复杂数学运算，多用于光影渲染和精密仿真。LD/ST加载存储单元专职负责数据读写搬运，搭配大容量寄存器文件和多级缓存，形成完整的计算、存取、存储闭环。
在调度层面，Warp是GPU性能的关键。英伟达所有架构统一规定，32个线程强制打包为一个Warp线程束，这是GPU最小的调度单位。GPU采用SIMT单指令多线程机制，同一个Warp内的32个线程，在同一个时钟周期内只能执行同一条指令，只是处理的数据不同。这种机制让GPU可以实现海量并行计算，但也存在明显短板，也就是Warp分支发散。如果程序中出现if、else逻辑，部分线程执行if指令，部分执行else指令，硬件无法并行处理，只能分两次执行，另一半线程原地空等，直接造成算力浪费。这也是CUDA优化、模型优化中最核心、最基础的优化点。
二、Fermi架构，奠定现代CUDA GPU的行业基石
2010年发布的Fermi费米架构，是英伟达GPU发展史的真正起点，没有Fermi的技术铺垫，就没有如今的CUDA生态和AI算力帝国。在Fermi之前，GPU主要专注于3D图形渲染，通用计算能力极差，而Fermi首次将GPU改造为兼顾图形渲染与通用并行计算的全能硬件，后续十几年所有架构，都是在Fermi的基础上迭代升级。
在硬件设计上，Fermi首创了双Warp调度器架构，单个SM可以同时调度两条Warp流水线并行执行任务。在当年的单调度器主流环境下，这项革新大幅解决了硬件闲置问题，极大提升了SM的利用率，这套经典的双调度器设计，至今仍被英伟达所有新架构沿用。同时，Fermi大幅升级了硬件存储配置，配备32768个32位大容量寄存器文件，为多线程并发计算提供充足的高速临时存储资源，让GPU可以同时承载更多计算任务。
Fermi最具创新性的设计是64KB可配置L1缓存与共享内存，开发者可以根据任务场景自由调整两者比例。做图形渲染时可以多分缓存提升画面效率，做通用计算时可以多分共享内存加速数据交互，完美适配双场景需求。同时搭配16组LD/ST数据搬运单元，支持多线程同步读写数据，有效缓解了早期GPU数据搬运慢、计算等数据的性能瓶颈。
相比于硬件升级，Fermi的软件体系建设更为关键，它正式确立了沿用至今的CUDA三级线程模型和四级内存体系，搭建起完整的通用计算生态。三级线程模型由Grid网格、Thread Block线程块、Thread线程组成，一次CUDA核函数启动的全部线程构成一个Grid，Grid会拆分为若干个Thread Block，每个线程块会完整分配到同一个SM上执行，线程块内的所有线程最终会被硬件自动打包为Warp调度执行。开发者常用的核函数启动代码kernel<<<Grid, Block>>>(params);，正是基于这套线程模型实现。
与此同时，Fermi定义的四级内存体系，彻底规范了GPU的数据存储逻辑，分别是寄存器、本地内存、共享内存、全局显存。寄存器速度最快，仅供单个线程私有，存储计算临时数据。共享内存速度仅次于寄存器，供同一个线程块内所有线程共享，是算法优化、矩阵运算优化的核心利器。全局显存容量最大、延迟最高，专门存放数据集和模型权重。本地内存是寄存器溢出后的备用空间，读写速度较慢。这套软硬件体系的落地，标志着CUDA生态正式成型，为后续AI算力爆发埋下了决定性伏笔。
三、Kepler架构，完善GPU并行计算与多任务能力
2012年推出的Kepler开普勒架构，是Fermi架构的完善与补强，也是英伟达从单机计算走向多卡集群计算的关键过渡架构。相比于Fermi的奠基作用，Kepler没有颠覆性重构硬件，而是针对并行效率、多任务调度、多卡互联进行全方位优化，让GPU正式具备大规模集群计算能力。
Kepler架构首次引入初代NVLink高速互联技术，打破了传统PCIe接口的带宽限制，让多块GPU之间可以实现高速数据互通，为后续超算集群、分布式训练奠定了硬件基础。同时，该架构新增GPU动态并行技术，支持GPU内部线程自主创建子线程、调度子任务，无需CPU反复干预调度，大幅降低了CPU的调度压力，提升了GPU自主并行计算能力。
在硬件利用率层面，Kepler优化了Warp调度逻辑和SM资源分配机制，有效减少了线程闲置、资源浪费的情况，大幅提升了复杂任务下的硬件稳定性。这一阶段的GPU依旧没有张量核心，不具备专用AI计算能力，核心服务于科学超算、工业仿真、高端游戏渲染，但并行能力的完善，为后续AI大算力场景打通了底层适配通道。
四、Ampere安培架构整机硬件全维度详解
作为AI规模化时代的核心架构，Ampere架构的A100显卡拥有极其规整的硬件层级结构，也是首款专为大规模AI训练、多卡集群、云端虚拟化设计的全能型GPU。不同于前代架构侧重游戏与超算，A100从顶层芯片到底层计算单元，全部针对深度学习矩阵运算、分布式训练、多用户算力复用做了深度优化。
4.1 A100完整硬件层级树
A100的硬件布局结构清晰、层级明确，是理解其算力规模的基础，完整硬件架构如下：
plaintext
整块A100 GPU芯片
├─ 8个GPC（图形计算大分区）
│ ├─ 每个GPC内含8个TPC纹理处理集群
│ │ ├─ 每个TPC包含2个SM流式多处理器
│ │ └─ 单个GPC总SM数量：8×2=16个
│ └─ 全卡SM总数：8GPC ×16SM = 128个SM
├─ 512个Tensor Core 3.0 AI专用计算单元
└─ 全局存储系统：6组HBM2显存堆栈、12个512bit位宽内存控制器，最高40GB显存从结构可以看出，A100的算力规模完全依靠规整的硬件堆叠，128个独立SM计算车间，搭配512个第三代AI专用张量核心，构成了AI计算的核心硬件底座。
4.2 单SM核心规格与缓存升级
A100对单SM的硬件配置进行了大幅补强，彻底解决了前代架构缓存不足、数据频繁搬运的瓶颈。每个SM内置64个FP32 CUDA Core，全卡合计8192个通用计算核心，专门负责常规浮点运算与整数运算，支撑非AI类的通用计算任务。
在缓存方面，A100单SM配备192KB共享内存与L1数据缓存，相比上一代V100的缓存容量提升1.5倍。通俗来说，每个计算车间的高速工作台面积扩大了一半，模型训练中的大量中间矩阵数据、激活数据可以直接存放在SM内部高速缓存中，无需反复读写低速全局显存，大幅降低数据搬运延迟，有效提升模型训练的吞吐效率。
4.3 NVLink 3.0高速互联总线
大规模大模型训练离不开多卡协同，而多卡性能的核心瓶颈往往不是算力不足，而是通信延迟过高。Ampere搭载的第三代NVLink总线，是AI分布式训练的核心黑科技。其GPU与服务器CPU双向带宽可达4.8 TB/s，GPU与GPU点对点互联带宽高达600 GB/s。
对比传统PCIe 4.0接口仅有32GB/s的单向带宽，NVLink3.0的跨卡传输速度提升近20倍。在上千卡的超大规模AI集群训练中，显卡之间需要频繁交换梯度数据、张量激活数据，超高的互联带宽可以完全掩盖通信延迟，让多卡协同效率接近单卡效率，不会出现多卡堆叠性能不涨的问题。
4.4 HBM2高带宽显存优势
A100放弃了消费级显卡常用的GDDR显存，采用专业堆叠式HBM2显存。相比普通显存，HBM2拥有超高位宽、超低功耗、超高带宽的特点，能够在极低功耗下维持超大吞吐。最高40GB的显存容量，可以直接容纳百亿参数级别的大模型完整权重与激活数据，避免训练过程中频繁进行显存内存交换，彻底解决大模型训练的显存溢出、卡顿降速问题。
五、第三代Tensor Core 3.0与Ampere TF32核心AI技术
张量核心是英伟达AI算力的核心护城河，安培架构搭载的第三代Tensor Core，相比Volta、Turing两代实现了质的飞跃，同时独创TF32浮点格式，解决了长期困扰深度学习的速度与精度矛盾。
5.1 Tensor Core核心定义
深度学习的核心计算就是矩阵乘加运算，普通CUDA Core需要通过成千上万次循环迭代完成矩阵计算，效率极低。而Tensor Core是专为矩阵运算设计的专用硬件流水线，能够一次性完成四维矩阵乘加MMA运算，将AI训练和推理的算力提升数十至上百倍。从2017年Volta架构开始，张量核心正式成为AI数据中心GPU的标配单元。
5.2 五代Tensor Core完整迭代历程
从初代AI加速到大模型专属优化，五代张量核心的迭代逻辑清晰贴合AI产业发展，每一代升级都精准解决当下模型训练的痛点。

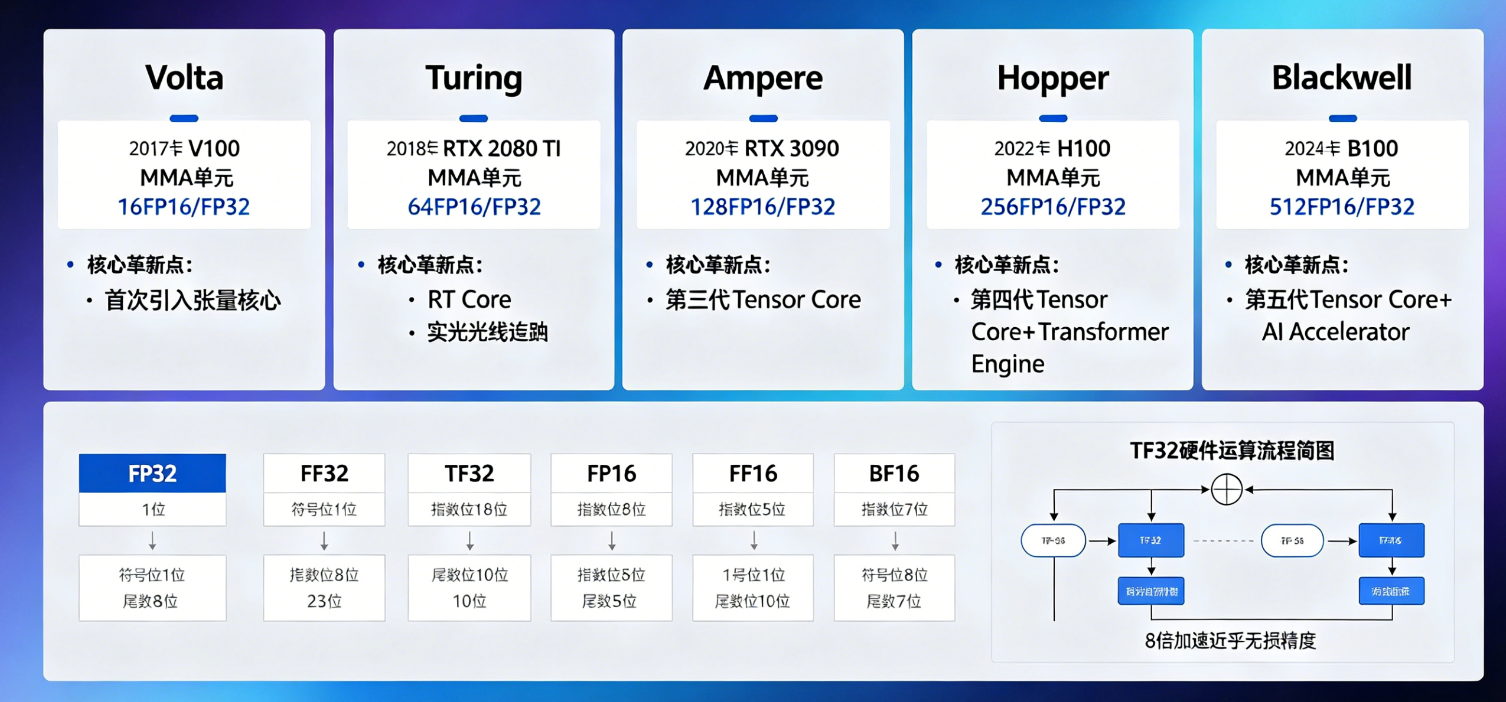

| 架构 | 年份 | 代表GPU | Tensor Core核心革新 | 算力提升与定位 |
|---|---|---|---|---|
| Volta | 2017 | V100 | 初代4×4×4 MMA单元，支持FP16/INT8计算 | FP16算力125 TFLOPS，首次实现硬件级AI加速 |
| Turing | 2018 | RTX2080 | 新增INT4低精度计算，融合DLSS游戏AI超分技术 | 打通3D图形渲染与AI推理双应用场景 |
| Ampere | 2020 | A100 | 16×8×16超大MMA单元，独创TF32浮点格式，支持硬件稀疏计算 | 单SM矩阵算力相比V100提升5倍，支撑AI规模化训练 |
| Hopper | 2022 | H100 | 第四代Tensor Core，原生支持FP8八位浮点、WarpGroup异步MMA | 整体矩阵算力为A100的4倍，适配千亿大模型 |
| Blackwell | 2024 | B200 | TMEM张量内存优化，MXFP4稀疏计算，寄存器占用降低40% | 大幅降低超大规模大模型推理成本 |
5.3 Ampere独创TF32浮点格式，平衡速度与精度
在Ampere架构问世前，开发者一直面临两难选择，FP32精度高但速度慢、显存占用大，FP16速度快但数值动态范围小，大模型训练极易溢出报错。安培架构独创的TF32张量浮点格式，完美解决了这一行业痛点，四种主流浮点格式的结构差异如下。
FP32标准单精度为1位符号、8位指数、23位尾数，动态范围极大、精度最高，但计算冗余多、速度慢。TF32张量浮点为1位符号、8位指数、10位尾数，完全继承FP32的超大动态范围，杜绝FP16的溢出问题，同时精简尾数，让计算吞吐速度媲美FP16。FP16半精度为1位符号、5位指数、10位尾数，指数位不足，大模型训练稳定性差。BF16脑浮点为1位符号、8位指数、7位尾数，动态范围足够但精度更低，仅适合通用大模型训练。
TF32的硬件计算流程极其智能，开发者无需手动修改代码。硬件会自动读取FP32格式的权重矩阵与激活矩阵，自动截断转换为TF32格式完成高速矩阵乘法，累加计算结果时依旧采用FP32高精度存储，全程规避低精度累积误差，最终输出FP32结果送入下一层网络。开启TF32加速后，模型矩阵运算速度直接提升8倍，且几乎零精度损失。
5.4 A100多精度算力与稀疏计算黑科技
Ampere架构支持多精度混合计算，不同精度对应不同算力倍数，以标准FP32 CUDA计算为1倍基准，各精度算力表现十分亮眼。TF32常规算力156 TFLOPS，稀疏模式312 TFLOPS，提速8至16倍。FP16与BF16常规312 TFLOPS，稀疏模式624 TFLOPS，提速16至32倍。INT8整型推理算力常规624 TFLOPS，稀疏模式1248 TFLOPS，提速32至64倍。极致轻量化的INT4与二进制计算，最高可达4992 TFLOPS，提速高达256倍，极致适配端侧与云端轻量化推理场景。
其中稀疏计算是Ampere的核心加分技术，深度学习模型的权重天然存在大量零值参数，这些零值参与乘法运算不会产生有效结果。A100的Tensor Core可以硬件级自动识别并跳过零权重计算，直接实现算力翻倍，在大模型推理场景中效果尤为显著。同时A100继承了Volta的AMP自动混合精度技术，前向传播与反向传播采用TF32、FP16高速计算，权重梯度更新采用FP32高精度兜底，兼顾训练速度与模型收敛精度，进一步压榨硬件性能。
六、Ampere独家MIG虚拟化技术，重塑云端算力生态
在Ampere架构之前，高端AI显卡无法灵活拆分，单张A100只能整机运行任务，小模型推理、小规模训练任务会造成大量算力、显存闲置。Ampere首创的MIG多实例GPU硬件虚拟化技术，彻底解决了算力资源浪费的行业难题。
MIG是纯硬件级隔离的虚拟化方案，单张40GB显存的A100，可以直接切分为7个完全独立、物理隔离的小型GPU实例。每一个实例都拥有专属的SM计算单元、独立HBM2显存通道、独立L2缓存、独立内存控制器和专属数据总线，实例之间的任务完全互不干扰。哪怕某一个实例跑满百分百负载，也不会抢占其他实例的带宽与资源，不会造成其他任务延迟升高、吞吐下降。
每个MIG实例拥有约6GB显存，具备完整的GPU运算能力，CUDA程序、深度学习框架无需任何代码修改，即可直接在虚拟实例上运行。这项技术让云端算力租赁模式彻底成熟，云厂商可以将一张高端A100拆分给七个用户使用，大幅提升服务器GPU资源利用率，降低中小企业使用AI算力的门槛，广泛应用于多用户共享算力服务器、小模型推理集群、轻量化AI训练场景。
七、Hopper架构FP8前瞻技术，大模型时代的极致升级
作为Ampere的下一代旗舰架构，Hopper架构的所有优化都围绕千亿级生成式大模型打造，其核心革新的FP8浮点技术，进一步补足了Ampere架构的性能上限，也让我们更能看清英伟达AI算力的迭代方向。
FP8是8位极致压缩浮点格式，显存占用仅为FP16的一半、FP32的四分之一，能够极大节省大模型显存开销，同时硬件计算吞吐量直接翻倍。FP8分为两种标准格式，E4M3拥有4位指数、3位尾数，精度更高，适合模型前向传播与权重激活值计算。E5M2拥有5位指数、2位尾数，数值动态范围更广，完美适配反向传播的梯度计算场景。
同时Hopper搭载专属的Transformer Engine动态精度管理框架，专门适配大模型Transformer结构。引擎可以智能分层控制精度，自动识别LayerNorm、Softmax等敏感网络层，保留FP16、BF16高精度计算，避免精度损失。对于矩阵卷积、矩阵乘加等核心计算层，自动启用FP8极致加速。搭配延迟缩放算法，动态统计张量数值范围、自动调整量化参数，全程不中断计算流水线，完美控制低精度计算误差。相比Ampere的TF32方案，Hopper的FP8技术可以让大模型训练速度再提升2至4倍，显存占用直接减半，为超大规模大模型落地提供硬件支撑。
八、四代核心架构横向对比，看懂十五年技术跃迁
从2010年Fermi到2022年Hopper，四代核心架构的迭代，完整展现了英伟达从通用计算GPU走向AI专用超级算力GPU的全过程，硬件规模、制程工艺、核心技术实现了跨越式升级。
Fermi架构诞生于2010年，采用40nm制程，拥有30亿晶体管，无任何AI专用张量单元，仅支持基础FP32通用计算，核心服务于科学超算与基础图形渲染，主要价值是奠定CUDA软硬件基础。2012年的Kepler架构升级为28nm制程，晶体管数量提升至71亿，首次搭载NVLink1.0互联技术，支持GPU动态并行与多任务处理，完善了多卡集群计算能力，但依旧不具备AI加速能力。
2020年的Ampere架构迎来爆发式升级，7nm制程工艺搭载283亿晶体管，集成第三代张量核心、TF32专属浮点格式、MIG硬件虚拟化、NVLink3.0高速互联、HBM2超大显存，全方位适配AI训练与推理，成为AI产业爆发期的绝对主力硬件。2022年的Hopper架构迭代至4nm制程，晶体管数量暴涨至800亿，原生支持FP8浮点计算、Transformer大模型引擎、WarpGroup异步调度、NVLink4.0超高带宽，专门针对千亿级大模型深度优化。
从算力跃迁来看，初代Fermi架构FP32算力仅1.5 TFLOPS，Ampere的TF32标准算力达到156 TFLOPS，性能提升超百倍。Hopper架构低精度算力更是突破千TFLOPS，十五年间GPU整体算力提升上千倍，而所有性能飞跃的核心驱动力，就是张量核心的持续迭代与专用AI硬件的不断优化。
九、全链路逻辑整合与行业深度思考
综合全套架构与PPT技术细节，可以梳理出一条完整的GPU硬件与AI技术演进链路。从硬件层级链路来看，A100整机由8个GPC大分区组成，每个GPC包含8个TPC，每个TPC下辖2个SM计算车间，128个SM共同构成整机算力基础。每个SM依靠64个CUDA Core与第三代Tensor Core完成计算，搭配大容量高速缓存降低延迟，通过Warp调度器将计算任务拆分为32线程流水线，依托TF32、FP16高精度加速计算，同时硬件自动跳过稀疏零值权重，实现算力翻倍。
从AI技术演进链路来看，早期Fermi、Kepler架构只有通用CUDA核心，只能慢速运行基础AI模型。Volta架构首次推出张量核心，开启硬件AI加速时代。Ampere通过TF32解决精度溢出痛点，搭配稀疏计算与MIG虚拟化，让AI算力规模化、云端化。Hopper依靠FP8极致压缩显存、专属大模型引擎适配生成式AI。最新的Blackwell架构通过MXFP4超低精度计算，持续降低大模型商用成本。
从商业落地价值来看，Ampere A100是AI产业承前启后的标杆产品，它完美平衡了训练速度、显存容量、多卡互联效率、云端资源复用四大核心需求，成为2020至2023年全球AI数据中心的绝对主力硬件。而英伟达架构迭代的核心逻辑始终清晰，通过专用硬件电路接管深度学习核心的矩阵运算，持续迭代浮点精度格式，在精度可控的前提下不断压榨算力上限。同时依靠GPC、TPC、SM的多层级硬件设计，既可以整机全速运行超大模型训练任务，也可以通过MIG拆分实现多用户轻量化推理，兼顾超算、AI训练、云端算力租赁等全场景需求。
十、全文总结
英伟达十五年的架构迭代，不是简单的参数堆砌，而是软硬件协同、贴合产业发展的系统性进化。Fermi架构奠定了现代GPU的CUDA生态与内存线程模型，Kepler架构完善了多卡并行计算能力，Volta架构开创了AI专用加速时代，Ampere架构实现了AI算力的规模化商用，Hopper架构适配千亿级大模型需求，Blackwell架构进一步降低大模型落地成本。
其中Ampere安培架构凭借第三代张量核心、独创TF32浮点技术、硬件稀疏计算、MIG虚拟化技术、NVLink3.0高速互联、大容量HBM2显存，成为整个GPU发展史中最具代表性的里程碑架构。它不仅补齐了前代架构的AI计算短板，更搭建起了现代AI算力集群的硬件标准。读懂安培架构的底层原理，结合历代架构的迭代逻辑，就能彻底理解英伟达为何能长期垄断全球AI算力市场，也能清晰把握大模型时代GPU硬件的未来发展方向。
