分类（Category）

底层结构

打开 objc 源码，找到分类的底层结构 _category_t：

c 复制代码

struct category_t {
    const char *name;
    classref_t cls;
    WrappedPtr<method_list_t, method_list_t::Ptrauth> instanceMethods;
    WrappedPtr<method_list_t, method_list_t::Ptrauth> classMethods;
    struct protocol_list_t *protocols;
    struct property_list_t *instanceProperties;
    // Fields below this point are not always present on disk.
    struct property_list_t *_classProperties;

    method_list_t *methodsForMeta(bool isMeta) const {
        if (isMeta) return classMethods;
        else return instanceMethods;
    }

    property_list_t *propertiesForMeta(bool isMeta, struct header_info *hi) const;

    protocol_list_t *protocolsForMeta(bool isMeta) const {
        if (isMeta) return nullptr;
        else return protocols;
    }
};

有方法列表、协议列表、属性列表------但没有 ivar 数组。这是分类不能添加成员变量的直接原因（结构体层面）

再往深层想------为什么苹果要把分类设计成这样？因为对象的内存布局在编译期就确定了 。一个类编译完成后，class_getInstanceSize 返回的大小就固定了，每个实例在堆上占据的内存是连续的一块。如果允许分类在运行时添加 ivar，就相当于要动态修改所有已存在对象的内存布局------已经创建的那些实例怎么办？它们的空间已经分配好了，没法扩容。更不用说系统类的对象在 App 启动前就可能已经被创建了。

所以分类不能加 ivar 的根本原因不是"runtime 做不到"，而是从设计上就不允许打破编译期确定的内存布局，保证所有对象的兼容性。

用 clang 验证

objc 复制代码

@interface YPPerson (Text)
@property (nonatomic, copy) NSString *name;
@end

再通过clang处理这个分类文件

cpp 复制代码

struct _category_t {
	const char *name;
	struct _class_t *cls;
	const struct _method_list_t *instance_methods;
	const struct _method_list_t *class_methods;
	const struct _protocol_list_t *protocols;
	const struct _prop_list_t *properties;
};
extern "C" __declspec(dllimport) struct objc_cache _objc_empty_cache;
#pragma warning(disable:4273)

static struct /*_prop_list_t*/ {
	unsigned int entsize;  // sizeof(struct _prop_t)
	unsigned int count_of_properties;
	struct _prop_t prop_list[1];
} _OBJC_$_PROP_LIST_YPTPerson_$_Text __attribute__ ((used, section ("__DATA,__objc_const"))) = {
	sizeof(_prop_t),
	1,
	{{"name","T@\"NSString\",C,N"}}
};

extern "C" __declspec(dllimport) struct _class_t OBJC_CLASS_$_YPTPerson;

static struct _category_t _OBJC_$_CATEGORY_YPTPerson_$_Text __attribute__ ((used, section ("__DATA,__objc_const"))) =
{
	"YPTPerson",
	0, // &OBJC_CLASS_$_YPTPerson,
	0,
	0,
	0,
	(const struct _prop_list_t *)&_OBJC_$_PROP_LIST_YPTPerson_$_Text,
};

只有方法列表和属性列表，确实没有 ivar

分类的 @property

分类用 @property 只生成 setter/getter 的声明，不生成实现和 _ 成员变量。需要自己实现：

objc 复制代码

@implementation YPPerson (Text)
- (void)setName:(NSString *)name {
    objc_setAssociatedObject(self, @selector(name), name, OBJC_ASSOCIATION_COPY_NONATOMIC);
}
- (NSString *)name {
    return objc_getAssociatedObject(self, @selector(name));
}
@end

但是@property在分类还是有作用的，比如：

调用点语法

KVC兼容，KVC依赖 -setName: / -name 方法存在

方法优先级

本类和分类有同名方法时，分类优先。多个分类时，后编译的分类优先

复制代码

后编译分类方法 -> 先编译分类方法 -> 本类方法 -> 父类方法

从 attachLists 的源码看本质：

cpp 复制代码

void attachLists(List* const * lists, uint32_t mcount)
{
    memmove(array()->lists + mcount, array()->lists, oldCount * sizeof(array()->lists[0]));
    memcpy(array()->lists, lists, mcount * sizeof(array()->lists[0]));
}

原来方法列表往后挪，分类的插到头部。方法查找从前往后，插前面就先被找到。不是覆盖，是插队

分类的应用场景

为系统类扩展功能
分解体积庞大的类文件
声明 Framework 的私有方法
向对象添加非正式协议

扩展（Extension）

扩展有时叫"匿名分类"：

objc 复制代码

@interface YPTPerson ()
@property (nonatomic, copy) NSString *name;
- (void)sayHello;
@end

cpp 复制代码

// _name 成员变量直接出现在 YPTPerson_IMPL 中
struct YPTPerson_IMPL {
	struct NSObject_IMPL NSObject_IVARS;
	NSString *__strong _name;
};
//_name 被注册到 ivar 列表
extern "C" unsigned long int OBJC_IVAR_$_YPTPerson$_name __attribute__ ((used, section ("__DATA,__objc_ivar"))) = __OFFSETOFIVAR__(struct YPTPerson, _name);

static struct /*_ivar_list_t*/ {
	unsigned int entsize;  // sizeof(struct _prop_t)
	unsigned int count;
	struct _ivar_t ivar_list[1];
} _OBJC_$_INSTANCE_VARIABLES_YPTPerson __attribute__ ((used, section ("__DATA,__objc_const"))) = {
	sizeof(_ivar_t),
	1,
	{{(unsigned long int *)&OBJC_IVAR_$_YPTPerson$_name, "_name", "@\"NSString\"", 3, 8}}
};
//sayHello + name + setName: 全在类的实例方法列表里
static struct /*_method_list_t*/ {
	unsigned int entsize;  // sizeof(struct _objc_method)
	unsigned int method_count;
	struct _objc_method method_list[5];
} _OBJC_$_INSTANCE_METHODS_YPTPerson __attribute__ ((used, section ("__DATA,__objc_const"))) = {
	sizeof(_objc_method),
	5,
	{{(struct objc_selector *)"sayHello", "v16@0:8", (void *)_I_YPTPerson_sayHello},
	{(struct objc_selector *)"name", "@16@0:8", (void *)_I_YPTPerson_name},
	{(struct objc_selector *)"setName:", "v24@0:8@16", (void *)_I_YPTPerson_setName_},
	{(struct objc_selector *)"name", "@16@0:8", (void *)_I_YPTPerson_name},
	{(struct objc_selector *)"setName:", "v24@0:8@16", (void *)_I_YPTPerson_setName_}}
};
//整个文件搜索不到任何 _category_t 相关的东西。扩展的方法和 ivar 就是编译期直接写进 _class_ro_t：

clang 编译后，name 在 YPTPerson_IMPL 成员变量表里，sayHello 在 method list 中,编译期就合并进了本类

分类 vs 扩展

维度	分类	扩展
时机	运行时动态合并	编译时直接合并进 ro
成员变量	不能直接添加	可以添加（私有）
@property	只生成声明	正常生成 ivar + setter/getter
方法实现	分类自己的 .m	必须在主类的 @implementation 中
范围	公开，任意类	私有，仅自身类
文件	独立 .h/.m	不一定要独立 .m

扩展无法对系统类使用,比如UIKit、Foudation框架或者Core Data、Core Animation、AVFoundation 等框架的系统类都是不能使用的

分类的加载过程

完整的类加载流程在类的加载那篇博客已经详细分析过了，这里从分类视角来看

分类在 _read_images 中的处理

_read_images 的第 8 阶段会扫描镜像中的分类，通过 load_categories_nolock 做标记。但这步只是标记，实际附加是在 load_images 阶段

数据流动：

复制代码

Mach-O 中的 __objc_catlist 段
  ↓ _read_images
unattachedCategories 全局表（暂存）
  ↓ realizeClassWithoutSwift → methodizeClass
attachToClass → attachCategories → attachLists（真正合并）

分类的加载不是一步到位的，而是先暂存、等类准备好了、再 merge------这是为了处理类之间的依赖和加载顺序问题

rw / ro / rwe

ro (class_ro_t)：Clean Memory，编译时数据，存在 Mach-O，不可变
rw (class_rw_t) ：Dirty Memory，运行时数据，指向 ro + 运行时状态
rwe (class_rw_ext_t)：按需分配，有分类要附加时才创建

约 90% 的类没有分类，不需要 rwe。extAllocIfNeeded 只在第一次有分类附加时调用。

attachCategories 批处理

cpp 复制代码

static void attachCategories(Class cls, const locstamped_category_t *cats_list, uint32_t cats_count, int flags)
{
    if (cats_count == 0) return;

    // 按 64 个一组批处理
    bool init = (cats_count + ATTACH_BUFSIZ - 1) / ATTACH_BUFSIZ != 1;

    // 从后往前遍历，逆序处理------确保后编译的分类在前
    for (uint32_t i = 0; i < cats_count; i++) {
        auto& entry = cats_list[cats_count - 1 - i];
        // 取出分类的方法列表、属性列表、协议列表
        method_list_t *mlist = entry.cat->methodsForMeta(isMeta);
        if (mlist) {
            // 排序后加入 rwe
            prepareMethodLists(cls, &mlist, 1, YES, isBundleClass(cls));
            rwe->methods.attachLists(&mlist, 1);
        }
        // 同理处理属性和协议...
    }
}

两点关键：

逆序遍历：后编译的分类在数组后面，逆序处理让它先被 attach，排在更前面
64 个一批：批处理优化性能

分类不能加成员变量的深层原因

从结构体和 ro/rwe 层面：

_category_t 结构体没有 ivar 列表（结构层面）
成员变量存在 ro 里，ro 是只读的，编译时就写死了（内存层面）
rwe 没有 ivar 列表，只能加方法/属性/协议（设计层面）

从对象内存布局层面：

一个类在编译时它的 instanceSize（实例大小）就已经确定了。如果分类能在运行时添加 ivar，就意味着：

所有已创建的实例都需要重新分配内存，但它们的指针已经散落在各处
系统类（如 NSString、UIView）的对象早在 App 启动过程中就已经创建了
无法兼容已有的所有类

所以苹果从设计上就不允许分类打破编译期确定的内存布局。**分类只允许添加行为（方法），不允许添加状态（成员变量）**如果确实需要存储状态，就用关联对象------它的数据存在全局哈希表里，不修改对象本身的内存布局

懒加载与非懒加载

主类实现了 +load -> 启动时立即 realize，同时促使分类提前加载
分类实现了 +load -> 反过来促使主类提前 realize
都没有 +load -> 第一次发消息时才 realize

+load 的调用顺序

分类的 +load 在主类的 +load 之后调用：

复制代码

1. 先调所有类的 +load（父类 → 子类，按编译顺序）
2. 再调所有分类的 +load（按编译顺序）

+load 是通过函数指针直接调用的，不经过 objc_msgSend，所以不存在"覆盖"问题。而 +initialize 是通过消息发送走的，分类实现了就会覆盖主类的。

更详细的调用流程在前面类的加载那篇的 load_images 章节

关联对象（Associated Objects）

分类不能加成员变量，但又要存数据，所以Runtime 提供了关联对象机制

核心 API

objc 复制代码

void objc_setAssociatedObject(id object, const void *key, id value, objc_AssociationPolicy policy);
id objc_getAssociatedObject(id object, const void *key);
void objc_removeAssociatedObjects(id object);

关联对象 = 系统维护的一个全局大字典，你的对象是 key，关联的值存在字典里，不在对象本身。 所以它不改变类的结构，分类也能用。

最常见的实际写法（分类加@property的标配）：

objc 复制代码

@implementation YPPerson (Text)
- (void)setName:(NSString *)name {
    objc_setAssociatedObject(self, @selector(name), name, OBJC_ASSOCIATION_COPY_NONATOMIC);
}
- (NSString *)name {
    return objc_getAssociatedObject(self, @selector(name));
}
@end

key 用 @selector(name) 最方便------选择器本身是一个唯一指针，不用另外声明静态变量。

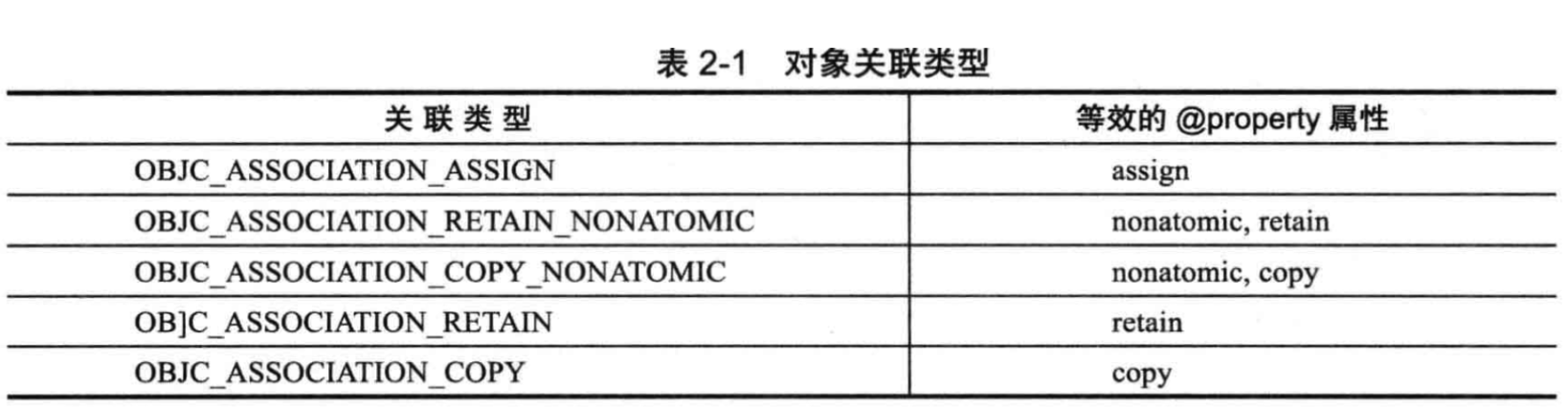

对象关联

注意没有 weak

Key 的几种用法

@selector 作为 key（最推荐）

objc 复制代码

objc_setAssociatedObject(self, @selector(name), name, OBJC_ASSOCIATION_COPY_NONATOMIC);
objc_getAssociatedObject(self, @selector(name));

静态指针地址

objc 复制代码

static void *MyKey = &MyKey;
objc_setAssociatedObject(self, MyKey, value, OBJC_ASSOCIATION_RETAIN_NONATOMIC);

静态 char 变量

objc 复制代码

static char MyKey;
objc_setAssociatedObject(self, &MyKey, value, OBJC_ASSOCIATION_RETAIN_NONATOMIC);

错误写法

objc 复制代码

static void *MyKey; // 不赋值 = NULL，多个属性共用会冲突

底层数据结构

关联对象的核心设计：所有关联数据不存对象本身，存在全局唯一的容器里。

复制代码

AssociationsManager
  └── AssociationsHashMap（全局唯一）
        ├── key: DisguisedPtr<objc_object>    → 被关联的对象
        └── value: ObjectAssociationMap
              ├── key: const void *           → 关联时传的 key
              └── value: ObjcAssociation
                      ├── _policy: 内存策略
                      └── _value: 关联的值

从源码看每一层

AssociationsManager

cpp 复制代码

class AssociationsManager {
    using Storage = ExplicitInitDenseMap<DisguisedPtr<objc_object>, ObjectAssociationMap>;
    static Storage _mapStorage;          // 全局唯一
public:
    AssociationsHashMap &get() {
        return _mapStorage.get();
    }
};

_mapStorage 是 static，全局只有一份。

AssociationsHashMap

cpp 复制代码

using AssociationsHashMap = DenseMap<DisguisedPtr<objc_object>, ObjectAssociationMap>;

以 DisguisedPtr<objc_object> 为 key。DisguisedPtr 通过位运算包装指针，避免内存分析工具暴露关联关系。

ObjectAssociationMap

cpp 复制代码

using ObjectAssociationMap = DenseMap<const void *, ObjcAssociation>;

一个对象可以关联多个值，每个对应一个 key。

ObjcAssociation

cpp 复制代码

class ObjcAssociation {
    uintptr_t _policy;
    id _value;
public:
    ObjcAssociation(uintptr_t policy, id value) : _policy(policy), _value(value) {}

    void acquireValue() {
        if (_policy & OBJC_ASSOCIATION_SETTER_RETAIN) {
            _value = objc_retain(_value);
        }
        if (_policy & OBJC_ASSOCIATION_SETTER_COPY) {
            _value = ((id(*)(id, SEL))objc_msgSend)(_value, @selector(copy));
        }
    }

    void releaseHeldValue() {
        if (_policy == OBJC_ASSOCIATION_ASSIGN) return;
        objc_release(_value);
    }

    id retainReturnedValue() {
        if (_policy & OBJC_ASSOCIATION_GETTER_RETAIN) {
            objc_retain(_value);
        }
        return _value;
    }

    id autoreleaseReturnedValue() {
        if (_policy & OBJC_ASSOCIATION_GETTER_AUTORELEASE) {
            return objc_autorelease(_value);
        }
        return _value;
    }
};

总结：一个实例对象 → 一个 ObjectAssociationMap → 多个 key → 多个 ObjcAssociation

设值流程

调用链：

复制代码

objc_setAssociatedObject(object, key, value, policy)
  -> SetAssocHook.get()(object, key, value, policy)
  -> _base_objc_setAssociatedObject(object, key, value, policy)
  -> _object_set_associative_reference(object, key, value, policy)

跳到核心方法：

cpp 复制代码

void _object_set_associative_reference(id object, const void *key, id value, uintptr_t policy) {
    // 1. 预处理
    DisguisedPtr<objc_object> disguised{(objc_object *)object};
    ObjcAssociation association{policy, value};
    association.acquireValue();  // 根据策略 retain/copy 新值

    // 2. 获取全局哈希表
    AssociationsManager manager;
    AssociationsHashMap &associations(manager.get());

    if (value != nil) {
        // 3. value 非空 → 插入/更新
        auto refs_result = associations.try_emplace(disguised, ObjectAssociationMap{});
        if (refs_result.second) {
            // 首次关联 → 标记 has_assoc
            object->setHasAssociatedObjects();
        }
        auto &refs = refs_result.first->second;
        auto result = refs.try_emplace(key, std::move(association));
        if (!result.second) {
            // key 已存在 → swap 替换旧值
            result.first->second = std::move(association);
        }
    } else {
        // 4. value 为空 → 移除该 key
        auto i = associations.find(disguised);
        if (i != associations.end()) {
            auto &refs = i->second;
            auto j = refs.find(key);
            if (j != refs.end()) {
                association = j->second;  // 保存旧值
                refs.erase(j);
                if (refs.empty()) {
                    associations.erase(i);
                }
            }
        }
    }

    // 5. 释放旧值（在锁外执行，避免死锁）
    association.releaseHeldValue();
}

分步拆解

第一步：预处理

把 object 包装成 DisguisedPtr，把 policy+value 包装成 ObjcAssociation，调用 acquireValue()。acquireValue 内部：

策略带 RETAIN 标记 → objc_retain(value)
策略带 COPY 标记 → [value copy]
都带 → 先 retain 再 copy

第二步：获取全局哈希表

通过 AssociationsManager 拿到唯一的 AssociationsHashMap。内部有锁，多线程安全。

第三步：value 非空时的插入

复制代码

associations.try_emplace(disguised, ObjectAssociationMap{})

这步在第一层 map 中查找或创建：

如果是该对象第一次 设置关联对象，try_emplace 返回 second = true，创建新的 ObjectAssociationMap
同时调用 setHasAssociatedObjects()，把 isa 的 has_assoc 位置为 1
如果已经有过关联，直接拿到已有的 ObjectAssociationMap

refs.try_emplace(key, std::move(association))

在第二层 map 中：

key 不存在 → 直接插入
key 已存在 → try_emplace 返回 second = false，通过 = std::move 替换旧值

第四步：value为nil 时的移除

两层查找后删除对应条目，如果 ObjectAssociationMap 空了，也从第一层 map 移除。

第五步：释放旧值

在锁外调用 releaseHeldValue()，根据策略 release 旧值，避免死锁。

has_assoc 标志位

之前分析 isa 时看过 ISA_BITFIELD：

c 复制代码

// __arm64__
uintptr_t has_assoc         : 1;  // 是否有关联对象

第一次设置关联对象时，setHasAssociatedObjects() 将该位置 1。dealloc 时判断这个位，跳过无关联对象的清理，提升性能。

取值流程

cpp 复制代码

id _object_get_associative_reference(id object, const void *key) {
    ObjcAssociation association{};
    {
        AssociationsManager manager;
        AssociationsHashMap &associations(manager.get());

        // 第一层查找
        auto i = associations.find((objc_object *)object);
        if (i != associations.end()) {
            ObjectAssociationMap &refs = i->second;
            // 第二层查找
            auto j = refs.find(key);
            if (j != refs.end()) {
                association = j->second;
                association.retainReturnedValue();
            }
        }
    }
    return association.autoreleaseReturnedValue();
}

两步走：先按对象找 map，再按 key 找 value。

移除流程

objc 复制代码

// 移除所有关联对象
objc_removeAssociatedObjects(object);

// 移除单个 key
objc_setAssociatedObject(object, key, nil, policy);

_object_remove_associations 中有一个细节------SYSTEM_OBJECT 策略的关联对象不会被移除，只会移除用户设置的：

cpp 复制代码

void _object_remove_associations(id object, bool deallocing) {
    AssociationsManager manager;
    AssociationsHashMap &associations(manager.get());
    auto i = associations.find((objc_object *)object);
    if (i != associations.end()) {
        ObjectAssociationMap refs = std::move(i->second);
        associations.erase(i);

        for (auto &ref : refs) {
            if (ref.second.policy() & OBJC_ASSOCIATION_SYSTEM_OBJECT) {
                // 系统级别的关联对象重新插入回去
                associations[disguised].try_emplace(ref.first, std::move(ref.second));
            } else {
                // 用户设置的关联对象释放
                ref.second.releaseHeldValue();
            }
        }
    }
}

对象 dealloc 时的清理

复制代码

1. objc_cxxDestruct          -> C++ 析构
2. _object_remove_associations -> 移除关联属性  <- 关联对象在这里清理
3. weak_clear_no_lock        -> 弱引用置 nil
4. 引用计数处理              -> 从 refcnts 擦除
5. free(obj)                -> 销毁对象

关联对象自动随宿主对象销毁而清理，不需要手动释放

总结

分类不能加成员变量 -> 想存数据怎么办？-> 关联对象。

三个 API 就够了：set（存）、get（取）、remove（清）。

底层是个全局大字典（AssociationsHashMap），数据挂在对象外面，不改变类结构。生命期跟对象走，对象释放自动清

最常见的用途是给系统类挂数据 （比如给 UIButton 绑一个回调 block）。自己写的类能直接写 @property 就别折腾关联对象

总结

特性	分类	扩展	关联对象
本质	Runtime 特性	编译器特性	Runtime 机制
加载时机	运行时合并到 rwe	编译时合并进 ro	运行时绑定到全局哈希表
成员变量	结构体无 ivar 列表	直接加进 ro	间接实现，不改类结构
添加方法	插到方法列表头部	私有	无
添加属性	声明通过不合成	自动合成	提供存储能力
使用范围	任意类（含系统类）	仅自身类	任意对象

三者的关系：

扩展编译时合并进 ro，不参与运行时动态过程
分类运行时通过 attachLists 把方法列表插到 rwe 头部，由于 _category_t 无 ivar 列表 + ro 只读，无法添加成员变量
关联对象 通过 AssociationsManager → AssociationsHashMap → ObjectAssociationMap → ObjcAssociation 三层哈希表提供属性存储，数据统一由全局容器管理，生命周期与宿主对象一致
