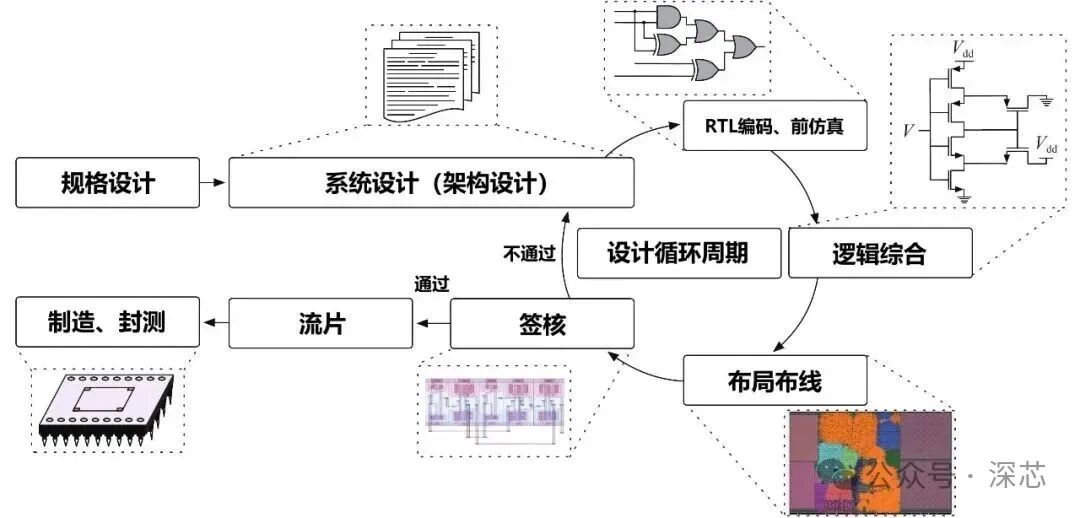

芯片设计遵循"自顶向下"思路，分为规格定义、系统设计、前端设计和后端设计四大阶段。前端聚焦逻辑功能实现，如同绘制"功能蓝图"；后端设计（物理设计）则将蓝图转化为可制造的物理版图，直接决定芯片PPA（性能、功耗、面积）核心指标，是芯片从抽象逻辑走向实体的关键，全程需反复验证优化，确保稳定量产。

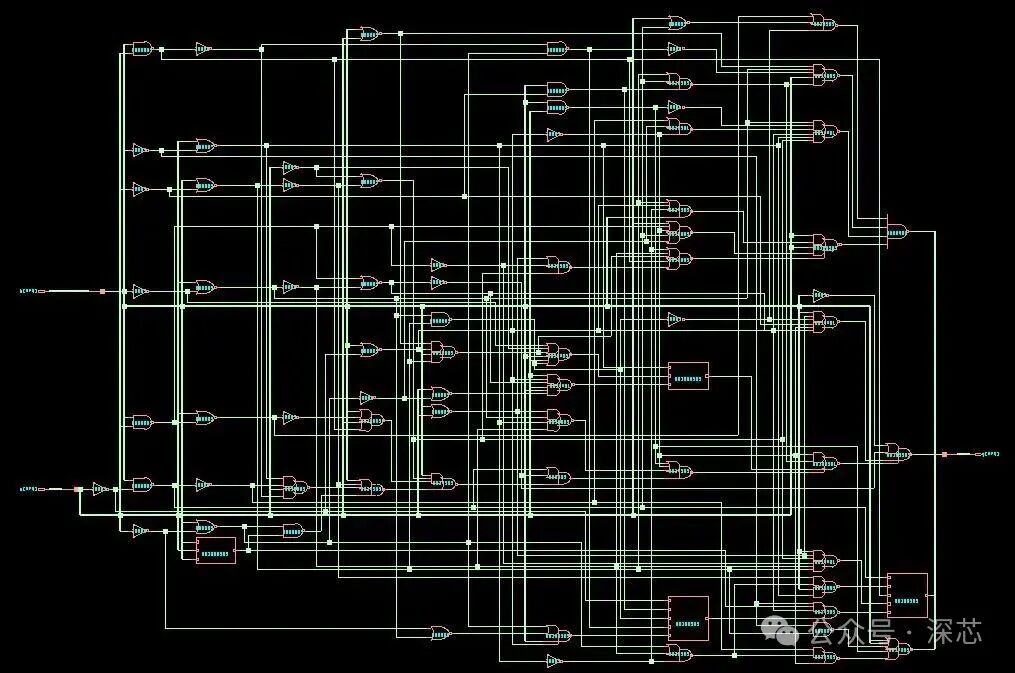

芯片设计后端以前端输出的门级网表为起点，以交付符合标准的GDSII文件为终点，涵盖可测性设计、布局规划、布局、时钟树综合、布线、寄生参数提取、物理验证、时序签核等核心步骤，各环节环环相扣。
一、前期准备：后端设计的"前置铺垫"
后端设计需先完成两项关键前置工作，避免后续方向性错误。一是明确设计约束与输入文件，核心输入包括前端门级网表（逻辑依据）、时序约束文件（SDC，划定性能红线）、晶圆厂提供的工艺库（决定制造标准）及设计规格说明书，不同工艺节点的工艺库直接影响布局布线策略。二是可测性设计（DFT），核心是预留测试结构提升量产良率，包括插入扫描链、添加内存测试电路（MBIST）、布局测试引脚等，常用Synopsys DFT Compiler等工具完成自动化优化。
二、布局规划（Floorplanning）：芯片物理结构的"总蓝图"
布局规划是后端设计的基础核心环节，核心任务是定义芯片物理结构和模块大致位置，目标是优化布局、减少布线复杂度与延迟，为PPA优化奠基。具体包括：定义核心区（放置标准单元）与外围区（放置I/O引脚等）；规划IP模块（硬宏、软宏）位置，根据逻辑关联布局以缩短连线、降低功耗；初步电源规划，搭建电源网格与地网，确保供电稳定；设置设计约束，预布线预览规避冲突。该环节需反复迭代，常用Cadence Innovus等工具实现自动化布局。
三、布局（Placement）：给"逻辑元件"找合适的家
布局紧跟布局规划，核心是将所有逻辑元件和IP块精准放置在核心区，满足工艺规则并为后续环节铺垫。过程分为全局布局与详细布局：全局布局通过算法生成初步草图，最小化布线长度、优化功耗与时序；详细布局精细化调整，消除元件重叠，保障连通性。工程师采用时序驱动布局策略，聚集高功耗单元，微调电源规划，完成后需进行初步DRC和ERC检查，生成相关格式文件供布线使用，且需结合后续反馈反复迭代。
四、时钟树综合（CTS）：让时钟信号"同步到达"
时钟信号是芯片"心跳"，时钟树综合是保障时序性能的核心，目的是构建高效时钟分布网络，将时钟信号精准传至所有需时钟元件，平衡延迟、减少时钟偏斜，避免时序错乱。具体工作包括：读取时序约束明确时钟要求；定位时钟根优化整体延迟；生成对称时钟树结构；平衡时钟网最小化偏斜；保障缓冲器供电稳定，兼顾功耗与面积。常用Cadence Innovus CT-Gen等工具实现自动化构建优化。
五、布线（Routing）：连接所有元件的"物理桥梁"
布线是后端设计中繁琐耗时的环节，核心是实现所有元件的物理连接，直接影响芯片时序、功耗与可靠性，分为全局布线与详细布线。全局布线在抽象层面规划路径，优先处理关键网络，分配资源、解决冲突；详细布线严格遵循工艺规则，精细化连线，解决布线溢出等问题，优化串扰与延迟，生成相关文件供后续验证。工程师借助EDA工具自动化布线，复杂场景手动调整，迭代次数较多。
六、寄生参数提取与后仿真：验证真实工作状态
布线完成后，导线电阻、耦合电容等寄生效应会影响芯片性能，需通过寄生参数提取与后仿真验证可靠性。寄生参数提取构建RC网络模型，生成SDF/SPEF文件，常用Synopsys StarRC等工具确保精准性。后仿真利用寄生参数和布线网表，模拟实际工作场景，检查时序违例、信号串扰等问题，发现问题需返回前序环节调整，常用Modelsim等仿真工具。
七、物理验证与时序签核：芯片"出厂前的全面体检"
后仿真通过后，需经物理验证和时序签核确认符合要求，方可进入流片环节。物理验证核心是检查版图合规性与逻辑一致性，包括DRC（工艺规则检查）、LVS（版图与网表对比）、ERC（电气隐患检查），常用Mentor Calibre工具，违规需返回修改。时序签核采用MMMC策略，覆盖不同工作模式与工艺角，检查时序指标，确定最高工作频率，常用Synopsys PrimeTime工具，签核通过方可确认时序达标。
八、最终交付：GDSII生成与流片
所有验证签核通过后，核心任务是生成GDSII文件------晶圆厂制造芯片的"施工图纸"，包含芯片所有层次物理信息。生成时需封装版图数据，提供工艺参数文件，与晶圆厂沟通流片细节，确保符合制造要求。交付GDSII文件后，后端设计基本完成，后续由晶圆厂负责制造、封装测试，产出实体芯片。
总结：后端设计的核心逻辑与挑战
芯片设计后端是"设计-优化-验证"的迭代过程，各环节紧密关联，核心是在工艺约束下实现PPA最优平衡，确保芯片稳定可靠、可量产。随着工艺节点缩小至3nm、2nm，后端设计难度提升，工艺规则更严、寄生效应更明显，但核心逻辑始终是将抽象逻辑转化为可制造版图。作为芯片设计"最后一公里"，后端设计的细节直接决定芯片成败，是半导体产业的核心环节。
