0 前言
如前文所述，多电平栅极驱动技术可在功率器件开通、关断过程中，分时切换栅极驱动电压与驱动能力，在降低开关损耗的同时保障电路运行稳定性。
该技术通过分段驱动实现性能优化：器件开通初期采用弱驱动模式，减缓开关动作速率，抑制 di/dt 过大问题，有效削弱电压、电流尖峰，抑制波形振荡与桥臂串扰；开通后期提升栅极驱动电压、增强驱动能力，降低功率器件导通电阻，进而减小导通损耗。依托这种分级调控策略，可实现开关损耗与导通损耗的协同优化。
基于上述思路，本文设计一款三电平栅极驱动电路，并借助电路仿真对方案的可行性与工作特性进行验证。
1 原理说明

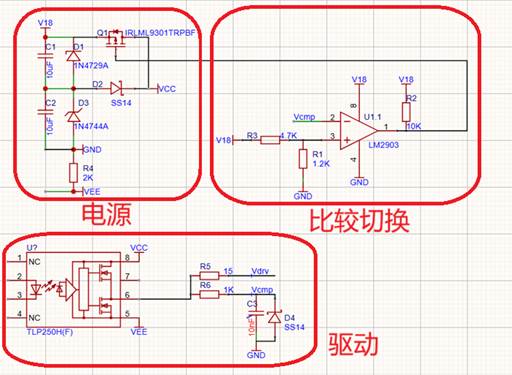

如图所示，本驱动电路由电源单元、驱动单元、比较切换单元三部分组成
- 电源单元：电源部分的输入为26V，通过两级稳压管降压（1N4728（3.3V）、1N4744（15V））得到15V（一级电压）、18.3V（二级电压，记作18V）两级电压以及26-18.3=7.7V（记作VEE）的负电压。
- 驱动单元：
- 驱动部分采用的是TLP250，该芯片是东芝推出的单通道、低功耗、专用于驱动IGBT和MOSFET等功率器件的光电耦合器，它内部集成了发光二极管和光探测器，能提供 2500Vrms 的电气隔离，工作电压在 10 到 35V 之间，输出电流峰值可达 1.5A。当然也可采用ACPL-W340等其他光耦芯片。
- 驱动回路选用15Ω的栅极电阻，并增设加一路 RC 滤波电路对驱动电压做滤波处理，抑制米勒平台出现前的驱动信号扰动，消除干扰影响。RC 参数选取需兼顾滤波效果与引入时延：该电路 RC 时间常数建议不超过100ns，若超出此范围，新增时延会大幅劣化电路整体性能（本次选择R=220，C=100pF）。
- 比较切换单元：本单元为电路电平切换的核心，用于实现三电平驱动的逻辑切换。综合器件米勒电压与一级驱动电平（15V），设定比较阈值电压为 14V，该阈值应介于米勒电压与 15V 之间，保证切换逻辑准确。其工作逻辑为：
当检测驱动电压高于14V时，比较器U1 输出低电平，PMOS 管 Q1 导通，续流二极管 SS14 反向截止，驱动供电端 VCC 接入二级电压18V；当检测驱动电压低于14V时，比较器 U1 输出高电平，PMOS 管 Q1 关断，二极管 SS14 正向导通，驱动供电端 VCC 切换为一级电压 15V，以此完成两级驱动电压的自动切换，实现三电平驱动功能。
2 仿真验证

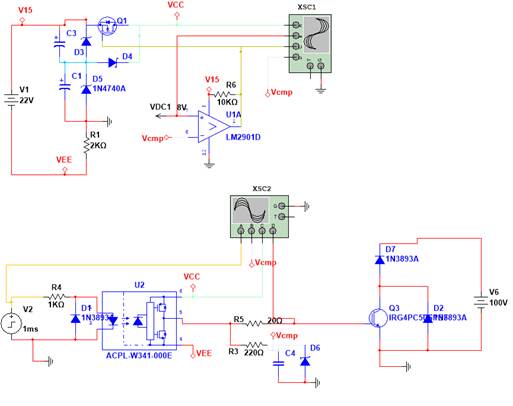

仿真采用Multisim 14软件，仿真电路如下图所示。该电路整体工作原理与原设计电路完全一致，仅对部分元器件进行等效替换。只是由于Multisim 14元器件库中无部分原装器件模型，因此采用参数、性能相近的器件完成等效替代，其中驱动芯片TLP250替换为兼容特性一致的ACPL-W341。

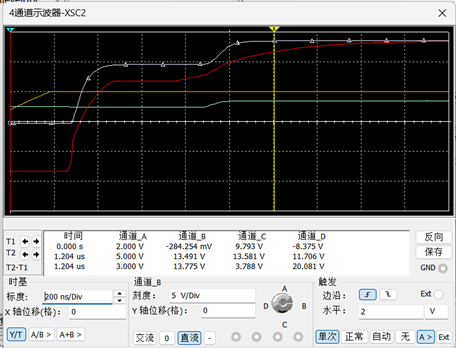

XSC2波形如下：
如图中红色波形为驱动信号，可见信号存在明显阶跃跳变，这也是本电路预期实现的效果。
当比较电路输出达到 8V（VDC1）后，驱动信号阶跃出现约 500ns 的延时，判断该时延主要由 LM2901D 比较器响应速度不足导致。实际应用中需更换高速型比较器以优化延时指标。
