5.1 电平状态

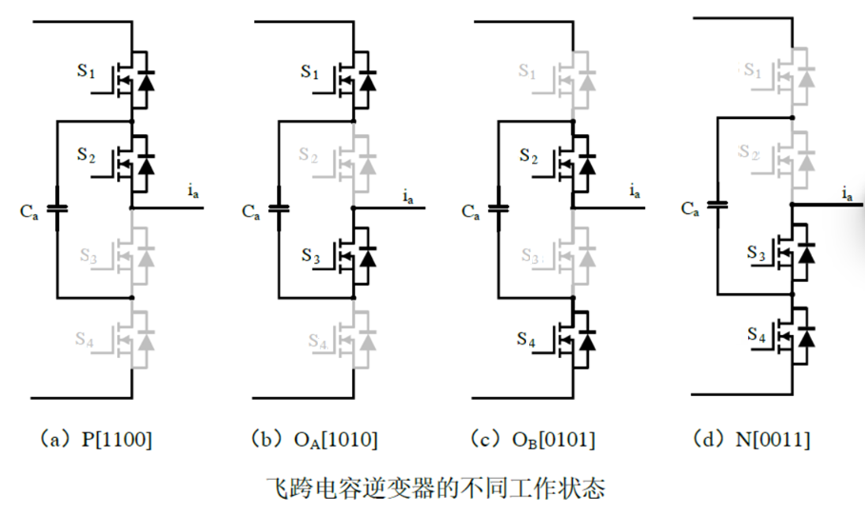

飞跨电容三电平拓扑是通过跨接电容来实现多电平电压的。在飞跨电容三电平逆变器中，每一相都可以通过特定的开关组合来输出不同的电平状态。以单相为例说明如下：
P状态：当逆变器工作于P状态时，开关S1、S2闭合、S3、S4断开，此时输出为直流母线电压Vdc。
N状态：当逆变器工作于N状态时，开关S3、S4闭合，S1、S2断开，此时输出0。
比较复杂的是0状态，FC拓扑0状态有两种工作状态： 0A状态时，开关S1、S3闭合，S2和S4闭合；0B状态时，开关S2、S4闭合而S1、S3断开。
5.2 飞跨电容电压维持
与DNPC、ANPC、TNPC不同的是，FC拓扑需要维持飞跨电容的电压为Vdc/2。
- FC拓扑每相飞跨电容上初始电压为0，若按常规的利用IGBT的续流二极管进行整流为直流母线电压充电后，直接输出PWM脉冲。则母线电压Vdc可将有可能直接加在单只IGBT两端（如S1闭合，而飞跨电容电压为0，则S4两端电压则是整个直流电压），这将使得IGBT由于承受全母线电压Vdc而被击穿。因此FC拓扑的预充电过程与DNPC等略有不同：

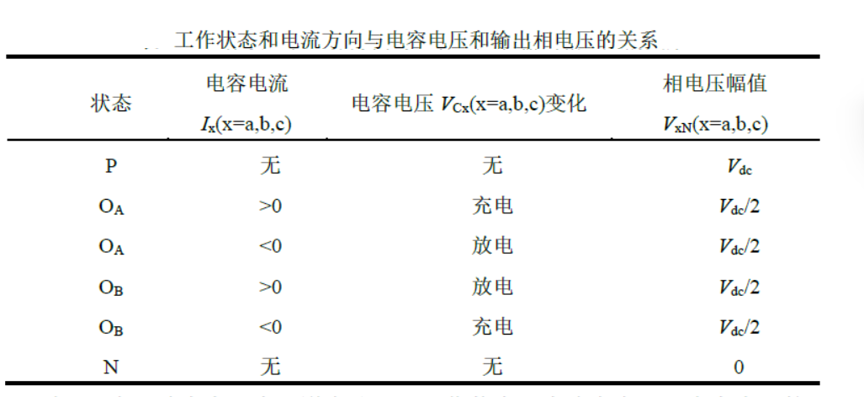

预充电刚启动时，可将S1/S4闭合，此时飞跨电容与直流母线电容两通，此时电网通过预充电电阻同时为飞跨电容与直流母线电容充电。当检测到充电电压到了Vdc/2之后，断开S1/S4。此时预充电电容继续为直流母线电容充电，直到直流母线电压稳定，再启动充电过程使直流母线电压至Vdc。 - 在运行过程实现对飞跨电容电压的维持，则需要依赖0A、0B两种0状态的时间分配。如下表所示：
当变流器工作在P状态或N状态时，没有电流流经飞跨电容 ，则对飞跨电容电压没有影响。
以电流流出逆变器为正方向，当逆变器工作在0A状态时，若电流为正，则对飞跨电容进行充电，反之若电流为负，则对飞跨电容放电。
当逆变器工作在0B状态时，若电流为正，则对飞跨电容进行放电，若电流为负，则对飞跨电容进行充电。
由于飞跨电容器一旦被充电到合适的电压后，就需要它们在下半个开关周期时间内充当一种"电压源"、从而提供额外的电平。此类电容器必须保持恒定电压并暴露在高纹波电流和开关频率下。由于飞跨电容在每个开关周期就会完成一次充放电循环，其所需容值并不高，通常为微法级，这也使其更适宜选用薄膜电容。
而DNPC的中点电压平衡是由主要三相合成电流决定的，而三相电流属于低频分量，通常选用大容量的电解电容。
5.3 应用场景（三相四线）
FC拓扑如应用在三相四线场景，可采用三相三桥臂+分裂电容或三相四桥臂拓扑。
三相三桥臂+分裂电容方案：由于中性点电流需流过电容，要求电容容量很大；而很明显的三相四桥臂需要增加一个桥臂，因此从成本角度看，FC拓扑并不适用于三相四线场景。
5.4 其余特点
与DNPC、ANPC、TNPC相比，FC拓扑由于使用的开关器件少，电压低，因此其导通损耗会有小幅下降。
此外，FC拓扑是多电平经典拓展架构，三电平可比较轻松拓展到五电平、七电平等，只需增加飞跨电容与开关，拓扑规律统一。因此，在高压大功率多电平场合FC拓展性更佳。
最后，与DNPC、ANPC相比，FC拓扑单一固定换流通道，寄生参数统一，一套双脉冲试验即可验证开关损耗、尖峰特性。因此，双脉冲验证更加的简单。
然而，FC拓扑也有诸多固有缺陷，其中最为显著的是引入了飞跨电容这一无源器件，这给装置尺寸与布局设计带了许多麻烦；同时，为了维持飞跨电容的直流电压稳定，控制算法的复杂度也大幅提升。
