1. 分析软件能分析什么
工程分析软件主要用于在制造前预测产品性能。常见分析包括：
| 类型 | 分析内容 | 输出结果 |
|---|---|---|
| 结构静力学 | 受力、约束、应力、变形 | 位移、应力云图、安全系数 |
| 模态分析 | 固有频率、振型 | 共振风险 |
| 疲劳分析 | 周期载荷寿命 | 寿命、损伤、危险位置 |
| 热分析 | 导热、对流、热源 | 温度场、热变形 |
| CFD | 流体速度、压力、阻力 | 流线、压降、升阻力 |
| 多体动力学 | 连杆、机构、接触运动 | 速度、加速度、关节力 |
| 电磁分析 | 电机、线圈、电场、磁场 | 磁通、转矩、损耗 |
| 声学分析 | 噪声、振动声辐射 | 声压级、频响 |
| 多物理场 | 热-结构、电磁-热、流固耦合 | 耦合结果 |
2. 常见软件对比
| 软件 | 强项 | 典型用途 |
|---|---|---|
| Ansys Mechanical | 结构、热、显式动力学、多物理场 | 机架、机臂、壳体、冲击 |
| Ansys Fluent/CFX | CFD | 风道、螺旋桨、散热、流场 |
| Abaqus | 非线性结构、接触、材料 | 橡胶、塑性、复合材料、疲劳 |
| COMSOL Multiphysics | 多物理场耦合 | 电磁-热-结构、声学、微流体 |
| SolidWorks Simulation | CAD 内置 FEA | 机械零件快速强度校核 |
| Autodesk Fusion/Nastran | CAD + 仿真 | 产品设计阶段校核 |
| MATLAB/Simulink | 控制、信号、系统仿真 | 飞控、无人机动力学、控制器 |
| Adams | 多体动力学 | 悬架、机构、机器人连杆 |
| OpenFOAM | 开源 CFD | 流体研究、可定制求解器 |
| CalculiX/Code_Aster | 开源 FEA | 结构分析、教学科研 |
3. Ansys 能做什么
Ansys 的结构分析覆盖从简单桁架到高保真多物理场，能把电磁、结构、流体、热载荷组合起来分析。
典型流程：
#mermaid-svg-EppuxpYQNoMzvLpq{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-EppuxpYQNoMzvLpq .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-EppuxpYQNoMzvLpq .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-EppuxpYQNoMzvLpq .error-icon{fill:#552222;}#mermaid-svg-EppuxpYQNoMzvLpq .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-EppuxpYQNoMzvLpq .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-EppuxpYQNoMzvLpq .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-EppuxpYQNoMzvLpq .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-EppuxpYQNoMzvLpq .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-EppuxpYQNoMzvLpq .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-EppuxpYQNoMzvLpq .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-EppuxpYQNoMzvLpq .marker{fill:#333333;stroke:#333333;}#mermaid-svg-EppuxpYQNoMzvLpq .marker.cross{stroke:#333333;}#mermaid-svg-EppuxpYQNoMzvLpq svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-EppuxpYQNoMzvLpq p{margin:0;}#mermaid-svg-EppuxpYQNoMzvLpq .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-EppuxpYQNoMzvLpq .cluster-label text{fill:#333;}#mermaid-svg-EppuxpYQNoMzvLpq .cluster-label span{color:#333;}#mermaid-svg-EppuxpYQNoMzvLpq .cluster-label span p{background-color:transparent;}#mermaid-svg-EppuxpYQNoMzvLpq .label text,#mermaid-svg-EppuxpYQNoMzvLpq span{fill:#333;color:#333;}#mermaid-svg-EppuxpYQNoMzvLpq .node rect,#mermaid-svg-EppuxpYQNoMzvLpq .node circle,#mermaid-svg-EppuxpYQNoMzvLpq .node ellipse,#mermaid-svg-EppuxpYQNoMzvLpq .node polygon,#mermaid-svg-EppuxpYQNoMzvLpq .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-EppuxpYQNoMzvLpq .rough-node .label text,#mermaid-svg-EppuxpYQNoMzvLpq .node .label text,#mermaid-svg-EppuxpYQNoMzvLpq .image-shape .label,#mermaid-svg-EppuxpYQNoMzvLpq .icon-shape .label{text-anchor:middle;}#mermaid-svg-EppuxpYQNoMzvLpq .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-EppuxpYQNoMzvLpq .rough-node .label,#mermaid-svg-EppuxpYQNoMzvLpq .node .label,#mermaid-svg-EppuxpYQNoMzvLpq .image-shape .label,#mermaid-svg-EppuxpYQNoMzvLpq .icon-shape .label{text-align:center;}#mermaid-svg-EppuxpYQNoMzvLpq .node.clickable{cursor:pointer;}#mermaid-svg-EppuxpYQNoMzvLpq .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-EppuxpYQNoMzvLpq .arrowheadPath{fill:#333333;}#mermaid-svg-EppuxpYQNoMzvLpq .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-EppuxpYQNoMzvLpq .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-EppuxpYQNoMzvLpq .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-EppuxpYQNoMzvLpq .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-EppuxpYQNoMzvLpq .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-EppuxpYQNoMzvLpq .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-EppuxpYQNoMzvLpq .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-EppuxpYQNoMzvLpq .cluster text{fill:#333;}#mermaid-svg-EppuxpYQNoMzvLpq .cluster span{color:#333;}#mermaid-svg-EppuxpYQNoMzvLpq div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-EppuxpYQNoMzvLpq .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-EppuxpYQNoMzvLpq rect.text{fill:none;stroke-width:0;}#mermaid-svg-EppuxpYQNoMzvLpq .icon-shape,#mermaid-svg-EppuxpYQNoMzvLpq .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-EppuxpYQNoMzvLpq .icon-shape p,#mermaid-svg-EppuxpYQNoMzvLpq .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-EppuxpYQNoMzvLpq .icon-shape .label rect,#mermaid-svg-EppuxpYQNoMzvLpq .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-EppuxpYQNoMzvLpq .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-EppuxpYQNoMzvLpq .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-EppuxpYQNoMzvLpq :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 导入 CAD
定义材料
设置接触/连接
网格划分
载荷和约束
求解
应力/变形/安全系数
无人机上常见分析：
- 机臂最大推力下弯曲应力
- 云台支架振动模态
- 螺旋桨保护圈冲击
- 电池仓热管理
- 电机安装孔疲劳
- 碳纤维板层合结构强度
4. COMSOL 能做什么

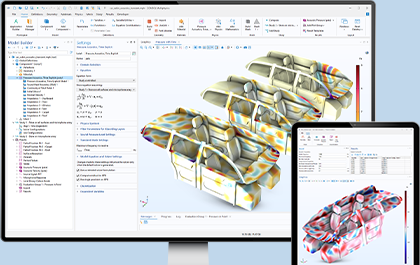

COMSOL 的优势是多物理场耦合。官方产品说明中，COMSOL 可覆盖电磁、结构力学、声学、流体、传热和化学工程，并支持从几何、网格、物理设置到结果的完整工作流。
适合场景：
| 场景 | 建模内容 |
|---|---|
| 电机分析 | 磁场、线圈、电流、转矩、热损耗 |
| 散热分析 | 芯片发热、壳体导热、空气对流 |
| 声学分析 | 电机噪声、风扇噪声、结构振动声 |
| 流固耦合 | 气流对柔性结构影响 |
| 微流体 | 小尺度通道、压力、流量 |
5. SolidWorks Simulation 怎么用
适合机械设计人员快速校核：
- 在 SolidWorks 中完成零件或装配体。
- 打开 Simulation 插件。
- 新建 Static、Frequency、Buckling、Thermal 等 study。
- 赋予材料。
- 设置固定面、载荷、接触。
- 自动或手动划分网格。
- 求解并查看云图。
适合快速判断"这个结构大概够不够强"，但复杂非线性、多物理场和高精度 CFD 通常交给专业模块。
6. MATLAB/Simulink 怎么用在无人机
MathWorks 官方将无人机仿真拆成动力学模型、控制模型、传感器模型、自主算法和虚拟环境。典型用途：
- 四旋翼 6 自由度动力学
- 姿态/高度/位置控制器
- PX4 参数调试
- 传感器融合
- 批量场景测试
- 代码生成和硬件在环
7. 选型建议
| 需求 | 推荐 |
|---|---|
| 快速做机械强度校核 | SolidWorks Simulation |
| 高精度结构/热/疲劳 | Ansys Mechanical 或 Abaqus |
| 多物理场强耦合 | COMSOL |
| 流体和螺旋桨流场 | Ansys Fluent、CFD、OpenFOAM |
| 飞控和控制器 | MATLAB/Simulink、PX4 SITL |
| 机构运动 | Adams、Simscape Multibody |
| 开源低成本 | OpenFOAM、CalculiX、Code_Aster |
参考资料
- Ansys Structures: https://www.ansys.com/products/structures
- COMSOL Multiphysics: https://www.comsol.com/
- COMSOL Reference: https://doc.comsol.com/6.0/doc/com.comsol.help.comsol/comsol_ref_introduction.13.02.html
- SolidWorks Simulation Fundamentals: https://help.solidworks.com/2023/english/SolidWorks/cworks/c_SOLIDWORKS_Simulation_Fundamentals.htm
- MATLAB Drone Simulation: https://www.mathworks.com/discovery/drone-simulation.html
