初始化整体流程、pci_probe

Todolist:

1、深度分析下面各个函数的具体作用

-- 先从重要的函数开始入手

c 复制代码

用户 insmod mydriver.ko
        │
        ▼
sys_init_module → do_init_module()
        │
        ▼
my_init()   // module_init 声明的函数
        │
        └── pci_register_driver(&my_pci_driver)
                │
                ▼
        __pci_register_driver()
        ├── driver_register() → 将 pci_driver 加入 PCI 总线驱动链表
        └── 触发 PCI 总线匹配 (遍历所有已存在的 pci_dev)
                │
                ▼
        pci_bus_match() → 比较驱动的 id_table 与 pci_dev 的 vendor/device
                │ 匹配成功
                ▼
        driver_probe_device() → really_probe()
                │
                ▼
        pci_device_probe()  // PCI 总线的 probe 回调
                │
                ▼
        __pci_device_probe() → pci_call_probe() → local_pci_probe()
                │
                ▼
        my_pci_probe(struct pci_dev *pdev, const struct pci_device_id *id)
        {
            // ========== 第一阶段：PCI 设备硬件初始化 ==========
            1. pci_enable_device(pdev);           // 唤醒设备，使能 I/O、MEM
            2. pci_request_regions(pdev, "mydev"); // 申请 BAR 资源（或单独申请每个 BAR）
            3. pci_set_dma_mask(pdev, DMA_BIT_MASK(64));  // 设置 DMA 寻址能力（64位）
               pci_set_consistent_dma_mask(...);         // 设置一致 DMA 掩码（可选）
            4. pci_set_master(pdev);               // 启用总线主控（允许设备发起 DMA）
            5. ioremap(pci_resource_start(pdev, bar), ...); // 映射 BAR 到内核虚拟地址

            // ========== 第二阶段：驱动私有数据分配 ==========
            6. priv = kzalloc(sizeof(*priv), GFP_KERNEL);
               priv->pdev = pdev;
               priv->regs = ioremap_base;   // 保存映射后的地址
               priv->irq  = pdev->irq;

            // ========== 第三阶段：中断注册 ==========
            7. request_irq(pdev->irq, my_isr, IRQF_SHARED, "mydev", priv);

            // ========== 第四阶段：字符设备接口注册 ==========
            8. alloc_chrdev_region(&dev_num, 0, 1, "mychardev");  // 动态分配设备号
            9. cdev_init(&priv->cdev, &my_fops);   // 绑定 file_operations
               priv->cdev.owner = THIS_MODULE;
           10. cdev_add(&priv->cdev, dev_num, 1);  // 注册到内核 cdev_map

            // ========== 第五阶段：创建设备节点（自动生成 /dev/ 文件）==========
           11. priv->class = class_create(THIS_MODULE, "myclass");
           12. device_create(priv->class, NULL, dev_num, NULL, "mydevice%d", instance);

            // ========== 第六阶段：挂载私有数据并返回成功 ==========
           13. pci_set_drvdata(pdev, priv);        // 将 priv 挂到 pdev 上
           14. return 0;   // probe 成功
        }
        │
        ▼
    probe 返回 0 → 驱动绑定完成，设备可用

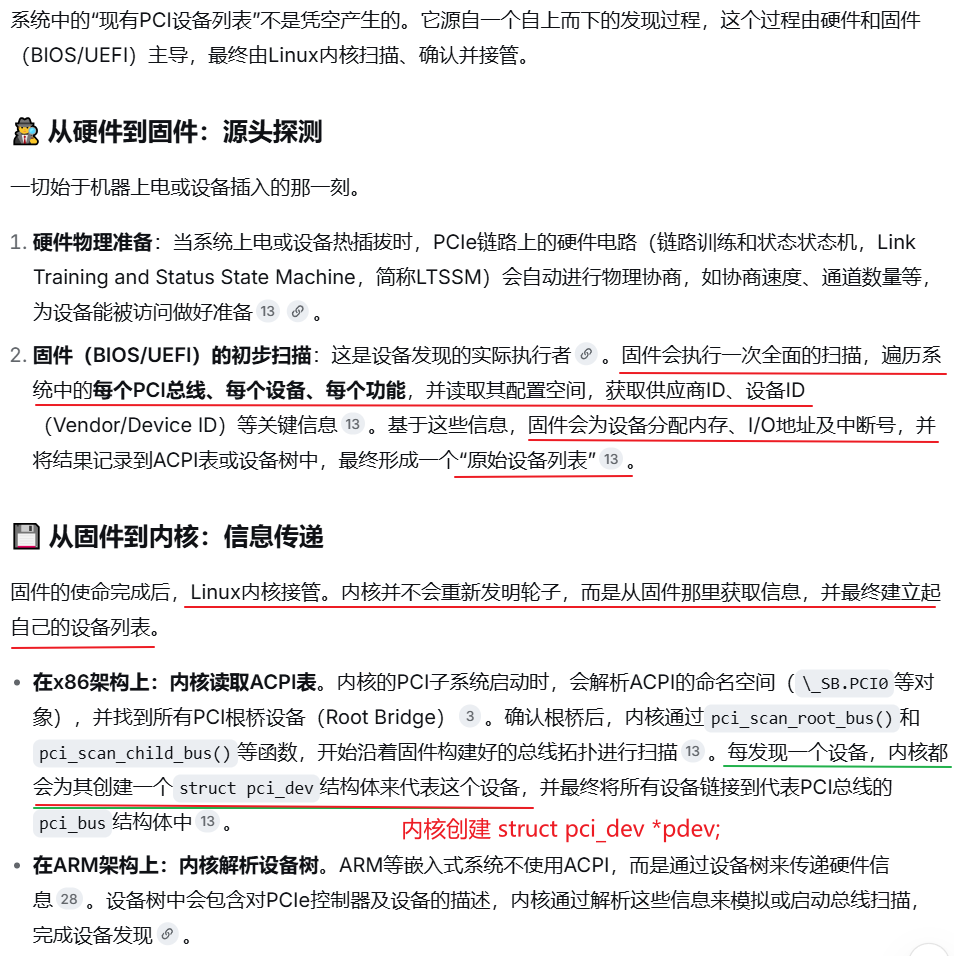

1、pci_probe之前PCI总线会做些什么东西？

提问："PCI 核心会将该驱动的 id_table（支持的设备ID列表）与系统中所有已存在的 PCI 设备进行匹配" 这里的系统中所有已存在的PCI设备，这里的设备是从哪来的？

-- 硬件上电，BIOS固件先扫；内核接力，通过扫描总线创建 struct pci_dev 对象，建立花名册（都建立在初始化阶段）

-- 驱动后到（insmod ko文件），拿着名单来匹配。

struct pci_dev 对象是内核框架创建的，bios-》内核框架，struct pci_dev 列表

1、固件扫描：固件在启动时扫描硬件并初始化。

2、内核接管：内核启动后，解析固件信息，通过扫描总线创建 struct pci_dev 对象。这个结构体是所有后续操作的基础，它包含了设备的所有信息（如供应商ID、设备ID、内存地址、中断号等）。

3、驱动注册：随后，PCI驱动调用 pci_register_driver() 进行注册，提交自己的 id_table 。

4、匹配Probe：PCI核心拿着驱动的id_table，与系统中已存在的所有 struct pci_dev 进行匹配。一旦发现匹配，就会调用驱动中的probe函数，并将对应的struct pci_dev指针作为参数传递给它。

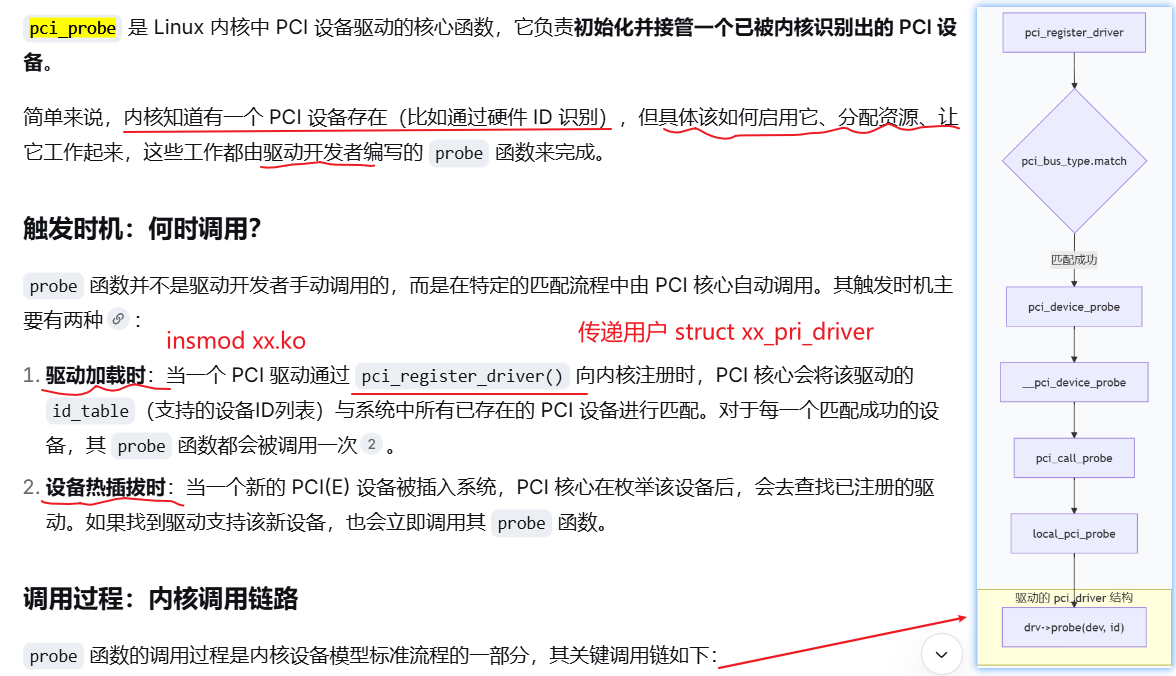

2、pci_probe: pci_register_driver() 注册匹配成功后，才会触发pri_probe

3、核心职责：probe 函数要做什么？

c 复制代码

使能设备：调用 pci_enable_device() 来激活 PCI 设备，使其准备好响应 I/O 和内存访问。

获取资源：通过 pci_resource_start()、pci_resource_len() 等函数获取设备的内存、I/O 端口基地址和中断号（IRQ），
这些信息由 BIOS 或内核 PCI 子系统分配好并存储在 struct pci_dev 中。

设置 DMA 掩码：如果设备支持 DMA，需调用 pci_set_dma_mask() 等函数告知内核设备寻址能力。

设置总线控制：通常调用 pci_set_master() 来启用设备的 Bus Master 能力，使其能够主动发起 DMA 传输。

申请资源：调用 request_region() 或 request_mem_region() 来声明对 I/O 或内存地址区的占用，防止其他驱动冲突。

注册设备接口：根据设备类型，将其注册到相应的内核子系统。例如，一个网卡驱动会在 probe 中调用 register_netdev()，
一个字符设备驱动会调用 cdev_add()，使设备能在 /dev 或 /sys 下被用户空间访问。

设置私有数据：通过 pci_set_drvdata() 将驱动自定义的设备结构体与 struct pci_dev 关联起来，
便于在其他回调函数（如 remove、中断处理）中获取设备状态。

错误处理与清理：上述任何一步失败都应执行相应的清理动作，并返回一个负的错误码。
只有当所有初始化均成功时，probe 函数才返回 0。

以下是这些操作的代码示意，帮助你建立一个整体的概念：
static int example_probe(struct pci_dev *pdev, const struct pci_device_id *id)
{
    struct example_device *my_dev;
    int ret;

    // 1. 使能设备
    ret = pci_enable_device(pdev);
    if (ret)
        return ret;

    // 2. 设置DMA掩码
    ret = pci_set_dma_mask(pdev, DMA_BIT_MASK(64));
    if (ret) {
        ret = pci_set_dma_mask(pdev, DMA_BIT_MASK(32));
        if (ret)
            goto err_disable;
    }

    // 3. 启用总线主控
    pci_set_master(pdev);

    // 4. 为设备私有结构体分配内存
    my_dev = kzalloc(sizeof(*my_dev), GFP_KERNEL);
    if (!my_dev) {
        ret = -ENOMEM;
        goto err_disable;
    }

    // 5. 获取并保存设备资源：内存基地址、中断号等
    my_dev->mmio_base = pci_resource_start(pdev, 0);
    my_dev->mmio_len = pci_resource_len(pdev, 0);
    my_dev->irq = pdev->irq;

    // 6. 申请I/O内存区域
    ret = request_mem_region(my_dev->mmio_base, my_dev->mmio_len, "example_driver");
    if (!ret) {
        ret = -EBUSY;
        goto err_free_priv;
    }

    // 7. 将私有数据指针挂接到pci_dev上
    pci_set_drvdata(pdev, my_dev);

    // 8. ... 其他特定于设备的初始化（映射BAR、注册中断、创建设备文件等）

    return 0; // 成功

err_free_priv:
    kfree(my_dev);
err_disable:
    pci_disable_device(pdev);
    return ret;
}

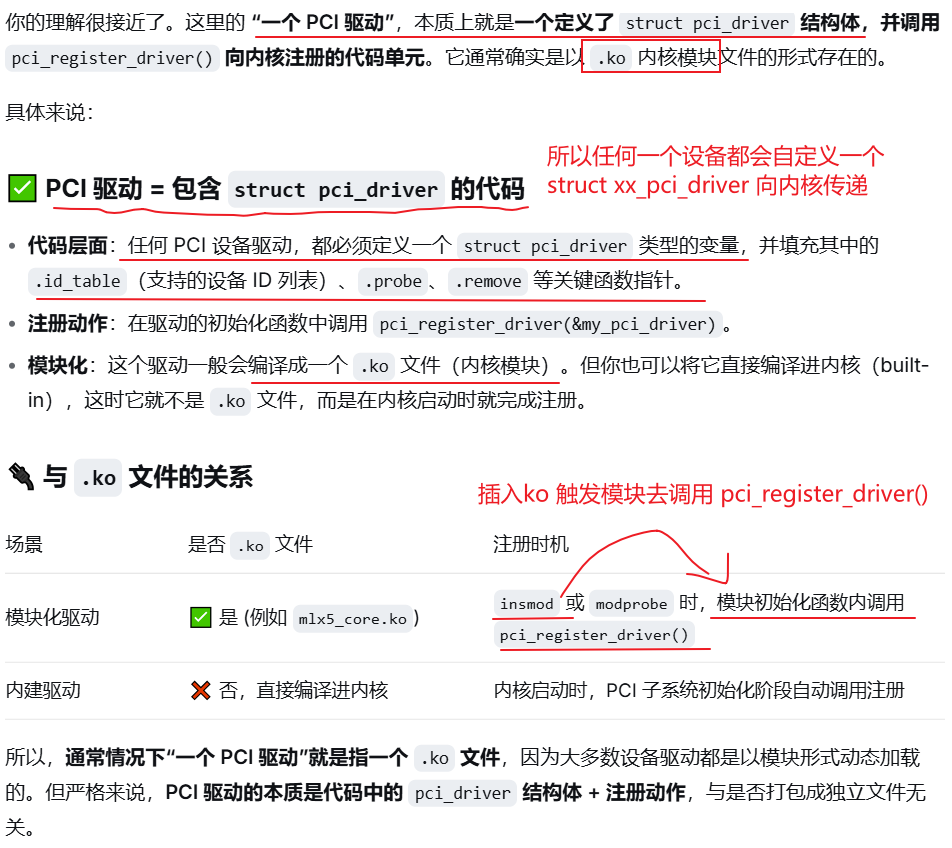

4、"一个 PCI 驱动通过 pci_register_driver() 向内核注册时" 这里的一个PCI驱动是指什么一个ko文件插入吗？

struct pci_driver：负责启动、结束流程

struct pci_driver属于driver层，驱动register使用

--去查找表单，算是先行，pci_driver先去匹配白名单，触发 PCI 总线匹配

0、结构体：包含初始化probe、注销remove等功能点

struct pci_driver 是Linux内核中所有PCI设备驱动必须实现的核心结构体。

struct pci_driver是 PCI 子系统的特定设备结构体，定义在 include/linux/pci.h 中，它内嵌了一个 struct device，并添加了 PCI 特有的字段；

c 复制代码

struct pci_driver {
    struct list_head node;
    const char *name;
    const struct pci_device_id *id_table;   // 设备ID匹配表（关键字段）
    int  (*probe)(struct pci_dev *dev, const struct pci_device_id *id); // 探测函数（关键字段）
    void (*remove)(struct pci_dev *dev);    // 移除函数（关键字段）
    int  (*suspend)(struct pci_dev *dev, pm_message_t state);
    int  (*resume)(struct pci_dev *dev);
    void (*shutdown)(struct pci_dev *dev);
    int (*sriov_configure)(struct pci_dev *dev, int num_vfs);
    const struct pci_error_handlers *err_handler;
    struct device_driver driver;
    struct pci_dynids dynids;
    // ... 其他字段 ...
};

上面信息不满意，让其重新生成：

c 复制代码

struct pci_driver {
    /* --- 链表与基本标识 --- */
    struct list_head node;              /* 用于驱动全局链表 */
    const char *name;                   /* 驱动名称，会在 /sys/bus/pci/drivers/ 下创建同名目录 */

    /* --- 设备匹配表（核心！）--- */
    // id_table 是 probe 函数被调用的前提，它用于匹配内核中的所有 pci_dev 结构
    const struct pci_device_id *id_table;   /* 驱动支持的设备ID列表，必须非空，probe才能被调用 */

    /* --- 生命周期与热插拔回调 --- */
    int (*probe)(struct pci_dev *dev, const struct pci_device_id *id);
    void (*remove)(struct pci_dev *dev);                /* 设备移除时的回调 */
    void (*shutdown)(struct pci_dev *dev);              /* 系统关机/重启时的回调 */

    /* --- 电源管理回调 --- */
    int (*suspend)(struct pci_dev *dev, pm_message_t state);
    int (*suspend_late)(struct pci_dev *dev, pm_message_t state);
    int (*resume_early)(struct pci_dev *dev);
    int (*resume)(struct pci_dev *dev);                 /* 设备唤醒时的回调 */

    /* --- 高级功能支持 --- */
    int (*sriov_configure)(struct pci_dev *dev, int num_vfs);  /* 配置SRIOV虚拟功能 */
    const struct pci_error_handlers *err_handler;              /* 高级错误处理 */

    /* --- 设备模型集成 --- */
    struct device_driver driver;        /* 内嵌的通用驱动结构体 */
    struct pci_dynids dynids;           /* 动态添加的设备ID列表，用于驱动在运行时绑定新设备 */
};

-- todo：对应函数作用待深入

c 复制代码

// 1. 定义驱动支持的设备ID表
static const struct pci_device_id my_pci_ids[] = {
    { PCI_DEVICE(PCI_VENDOR_ID_MYDEV, PCI_DEVICE_ID_MYDEV) },
    { 0, }
};
MODULE_DEVICE_TABLE(pci, my_pci_ids); // 导出到用户空间，以便modprobe自动加载

// 2. 定义pci_driver结构体变量，指定关键回调函数
static struct pci_driver my_pci_driver = {
    .name     = "my_pci_driver",         // 设置驱动名称
    .id_table = my_pci_ids,              // 绑定ID表
    .probe    = my_pci_probe,            // 设置probe函数
    .remove   = my_pci_remove,           // 设置remove函数
};

// 3. 在模块初始化函数中注册驱动
static int __init my_module_init(void)
{
    return pci_register_driver(&my_pci_driver);
}
module_init(my_module_init);

// 4. 在模块退出函数中注销驱动
static void __exit my_module_exit(void)
{
    pci_unregister_driver(&my_pci_driver);
}
module_exit(my_module_exit);

1、pci_register_driver(&xx_pci_driver)

pci_register_driver()

struct class

struct class 在 Linux 内核中，struct class 是设备模型的核心结构体之一，用于表示一类设备（如 "gpio"、"input"、"net" 等）

struct device

struct device 是内核设备模型的通用部分 ，定义在 include/linux/device.h 中，包含所有设备共有的属性：

设备名称、父设备、总线类型

驱动私有数据指针 (driver_data)

设备号 (dev_t)

电源管理信息

引用计数 (通过 kobject)

释放回调 (release)

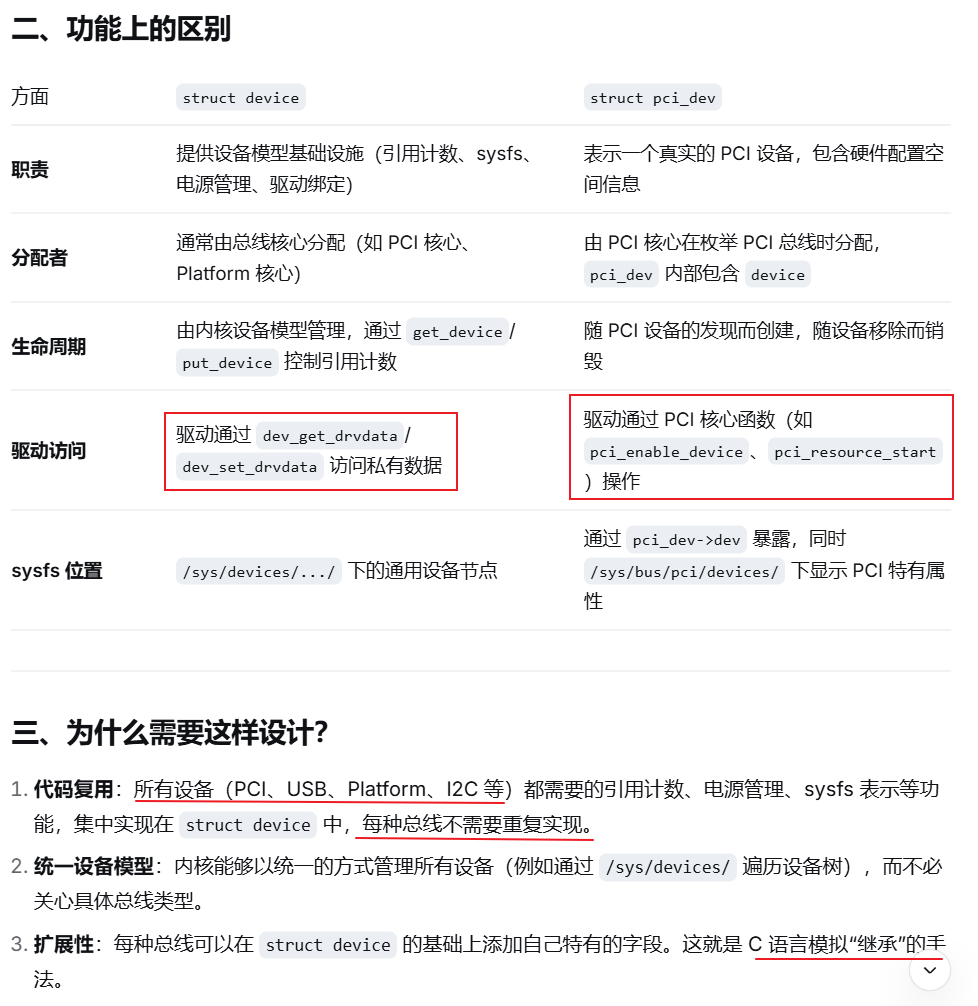

struct pci_dev

struct pci_dev 是 PCI 子系统的特定设备结构体，定义在 include/linux/pci.h 中，它内嵌了一个 struct device，并添加了 PCI 特有的字段：

Vendor ID / Device ID / Class、BAR 资源 (resource\[\])、中断号 (irq)、PCIe 能力标志、总线拓扑信息 (bus, devfn)

0、结构体

c 复制代码

Linux 内核（基于 6.x 版本）中 struct pci_dev 和 struct pci_driver 的完整代码定义：

struct pci_dev {
    /* --- 链接与总线拓扑 --- */
    struct list_head bus_list;          /* 在所属总线设备列表中的节点 */
    struct pci_bus *bus;                /* 指向设备所在的PCI总线 */
    struct pci_bus *subordinate;        /* 若为桥设备，指向其下级总线 */

    /* --- 设备标识（来自配置空间） --- */
    unsigned int devfn;                 /* 设备功能号（高5位设备号，低3位功能号） */
    unsigned short vendor;              /* 厂商ID */
    unsigned short device;              /* 设备ID */
    unsigned short subsystem_vendor;    /* 子系统厂商ID */
    unsigned short subsystem_device;    /* 子系统设备ID */
    unsigned int class;                 /* 设备类别（基类/子类/接口） */
    u8 revision;                        /* 硬件修订版本号 */
    u8 hdr_type;                        /* PCI配置空间头部类型 */
    u8 pcie_cap;                        /* PCIe能力结构偏移 */
    u8 pcie_type:4;                     /* PCIe设备/端口类型 */
    u8 pcie_mpss:3;                     /* 支持的PCIe最大有效负载大小 */

    /* --- 中断资源 --- */
    unsigned int irq;                   /* 分配的中断号 */
    u8 pin;                                 /* 使用的中断引脚（INTA# ~ INTD#） */

    /* --- 内存与I/O资源（BAR）--- */
    struct resource resource[DEVICE_COUNT_RESOURCE];   /* I/O和内存区域 + 扩展ROM */
    u8 rom_base_reg;                    /* ROM基地址寄存器在配置空间中的偏移 */

    /* --- 电源管理 --- */
    pci_power_t current_state;          /* 当前电源状态（D0/D1/D2/D3） */
    int pm_cap;                         /* 电源管理能力结构偏移 */
    unsigned int pme_support:5;         /* PME#支持的电源状态掩码 */
    unsigned int pme_interrupt:1;       /* PME#中断标志 */
    unsigned int d1_support:1;          /* 是否支持D1电源状态 */
    unsigned int d2_support:1;          /* 是否支持D2电源状态 */
    unsigned int d3cold_allowed:1;      /* 是否允许进入D3cold状态 */
    unsigned int d3_delay;              /* D3→D0转换延迟（毫秒） */
    unsigned int d3cold_delay;          /* D3cold→D0转换延迟（毫秒） */

    /* --- 驱动绑定 --- */
    struct pci_driver *driver;          /* 指向当前绑定的驱动 */

    /* --- DMA 配置 --- */
    u64 dma_mask;                       /* DMA可寻址的地址掩码 */
    struct device_dma_parameters dma_parms;   /* DMA参数（对齐、边界等） */

    /* --- 错误处理与状态 --- */
    pci_channel_state_t error_state;    /* 当前连接状态（正常/丢失/需要复位） */

    /* --- 设备模型集成 --- */
    struct device dev;                  /* 内嵌的通用设备结构体，用于sysfs/电源管理/引用计数 */
    int cfg_size;                           /* 配置空间的大小（以字节为单位） */
    /* 注：此内嵌device即包含了 driver_data 字段，通过 pci_set_drvdata/get 访问 */

#ifdef CONFIG_PCIEASPM
    struct pcie_link_state *link_state; /* PCIe链路状态（ASPM） */
#endif
};

c 复制代码

struct pci_dev = 通用设备 (struct device) + PCI 额外信息

struct pci_dev {
    // PCI 特有字段开始
    unsigned int devfn;
    unsigned short vendor;
    unsigned short device;
    unsigned int irq;
    struct resource resource[DEVICE_COUNT_RESOURCE];
    // ...

    struct device dev;   // 内嵌的通用设备结构体
    // ... 更多 PCI 特有字段
};

1、提问：struct xx_device 的设备信息为什么要挂在pdev中？

2、提问：struct xx_device 的设备信息怎么挂在pdev中？

struct pci_dev *pdev 是 pci_set_drvdata(pdev, struct ev_device *ev_dev)

-- struct xx_device 是挂到pdev中结构体！struct xx_device是驱动开发者自定义的私有数据结构体，用于保存与具体设备实例相关的所有信息和资源。

-- 它通常被分配在 probe 函数中，并通过 pci_set_drvdata 挂载到 struct pci_dev 上。

-- dev_set_drvdata(&pdev->dev, data)

-- 挂表的时候：pci_dev - xx_device 一一对应；

3、pci_dev 中为什么要包含 pci_driver?

struct cdev

0、结构体

在内核代码中，struct cdev 的定义十分简洁，但其内容却是驱动开发者必须透彻理解的核心。以下是它在 include/linux/cdev.h 中的完整定义：

c 复制代码

struct cdev {
    struct kobject kobj;                /* 内嵌的内核对象，用于设备模型管理 */
    struct module *owner;               /* 指向实现驱动的模块，通常是 THIS_MODULE */
    const struct file_operations *ops;  /* 指向设备操作函数表，这是驱动的核心 */
    struct list_head list;              /* 用于维护设备号与inode的链表 */
    dev_t dev;                          /* 设备号，由主设备号和次设备号构成 */
    unsigned int count;                 /* 该字符设备所支持的次设备号数量 */
} __randomize_layout;                  /* 一个编译器指令，随机化结构体布局以增强安全性 */

c 复制代码

内核提供了一组专用函数来创建和管理 cdev 结构体。

cdev_init(cdev, fops)
-- 初始化一个已分配的 cdev 结构体，将它与 file_operations 函数表绑定，并为 list 和 kobj 成员做好准备工作。

cdev_alloc(void)
-- 动态地在堆上分配一个 cdev 结构体的内存并进行初始化，与 cdev_init 功能类似，但在堆上而非栈上。

cdev_add(cdev, dev, count)
-- 注册设备到内核，使系统知道cdev已就绪。它会将dev和count填入结构体，并在全局的cdev_map中建立索引，之后应用层就能找到该设备。

cdev_del(cdev)
-- 从系统中注销设备，并释放 cdev 结构体占用的内存。

关于 cdev_init 与 cdev_alloc 的选择：
核心区别在于内存分配：cdev_alloc 负责分配内存，cdev_init 负责初始化。
cdev_alloc()：动态分配内存，适用于需要在运行时动态创建设备的场景。
cdev_init()：对已分配的内存进行初始化。如果你已经在栈上定义了 struct cdev my_cdev，则应使用此函数。
重要注意事项：cdev_alloc() 内部已包含了必要的初始化工作，因此不应再对同一个指针调用 cdev_init()，否则可能会导致内存泄漏或行为异常.

1、struct cdev 与 struct pci_dev的区别，pci_dev 不就表示这个设备了吗，为什么还要一个cdev？

struct pci_dev 描述的是"硬件设备本身"，而 struct cdev 描述的是 "该硬件设备向用户空间提供的操作接口"。

struct pci_dev 是硬件对象，struct cdev是软件对象

pci_dev 是内核在扫描 PCI 总线时为 每一个硬件设备建立的数据结构，它包含了该设备的配置空间信息（厂商 ID、设备 ID）、BAR 资源（I/O 端口、内存地址）、中断号等硬件相关的信息。

cdev 是一个纯粹的软件对象 ，它只关心 如何将硬件操作暴露给用户程序 。它绑定了 file_operations（open/read/write 等函数），并关联一个设备号（dev_t）

例子：一个 PCI 接口的 GPIO 卡。驱动需要做两件事：

-- 通过 pci_dev 找到卡的 BAR 地址，映射寄存器，使能设备，申请中断。

-- 创建 cdev，绑定 open/read/write 函数，让用户程序可以读写 GPIO 引脚。

-- 缺少 pci_dev 就无法操作硬件；缺少 cdev 用户程序就无法访问。两者缺一不可。

2、一个 pci_dev 可以对应多个 cdev

有些 PCI 设备提供多种功能，例如一个多串口 PCI 卡（比如 4 个串口）。驱动可以：

一个 pci_dev 结构体代表这块 PCI 卡本身。

创建 4 个 cdev，分别对应 /dev/ttyS0、/dev/ttyS1、/dev/ttyS2、/dev/ttyS3。

每个 cdev 有自己的 file_operations，但都通过私有数据指向同一个 pci_dev，以便访问共享的硬件资源（如全局中断状态寄存器）。

此时，pci_dev 是硬件底座，cdev 是接口插槽。

即使没有 cdev，pci_dev 依然存在（例如一个网卡驱动可能完全不用字符设备，而是注册 net_device）。

3、pci_dev 内嵌了 struct device，而 cdev 与之无关

你可能会注意到，struct pci_dev 内部包含了一个 struct device dev，而 cdev 却没有包含 pci_dev。这是因为：

-- device 是设备模型的通用"基类"，所有总线设备都必须继承它，以便纳入统一的设备树和电源管理。

-- cdev 是纯软件接口 ，它可以通过 container_of 技巧 嵌入到驱动的私有数据结构 中，而这个私有数据结构可以通过 dev_set_drvdata 挂载到 pci_dev->dev 上。因此，从 cdev 可以反向找到 pci_dev，但反过来不行（一个 pci_dev 可能有多个 cdev，也可能没有）。

典型的数据关系：

c 复制代码

// cdev 是纯软件接口，它可以通过 container_of 技巧嵌入到驱动的私有数据结构中
// 从 cdev 可以反向找到 pci_dev，但反过来不行（一个 pci_dev 可能有多个 cdev，也可能没有）。
struct my_priv {   // 私有的数据结构，肯定要包含pci_dev、cdev的信息
    struct pci_dev *pdev;     // 反向指针
    struct cdev cdev;         // 嵌入 cdev
    ...
};

// struct pci_dev 是硬件对象，struct cdev是软件对象
probe() {
    struct my_priv *priv;
    cdev_init(&priv->cdev, &fops);
    cdev_add(&priv->cdev, dev_num, 1);
    dev_set_drvdata(&pdev->dev, priv);   // 将 priv 挂到 pdev->dev 上
}

// 当用户打开 /dev/mydev 时，open 函数通过 container_of(inode->i_cdev, struct my_priv, cdev) 获得 priv，
// 进而通过 priv->pdev 访问硬件。

struct file_operations ：函数指针的集合

0、结构体

struct file_operations 是 Linux 内核中的一个核心结构体，它在用户空间的系统调用和驱动程序的硬件操作之间，建立起了一座关键的桥梁。

这个结构体本质上是一个函数指针的集合 ，被定义在 <linux/fs.h> 头文件中。

它为一个打开的文件定义了一套"方法"或"操作"，每个成员都对应一个具体的系统调用。

当你在应用程序中调用 read、write 时，内核最终会通过这个结构体找到并执行驱动中对应的函数。

下面是一个典型的结构体定义，展示了其核心成员：

c 复制代码

struct file_operations {
    struct module *owner;          // 拥有该结构的模块指针，防止模块在使用时被卸载
    loff_t (*llseek) (struct file *, loff_t, int);        // 修改文件读写位置
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);       // 从设备读取数据
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *); // 向设备写入数据
    ssize_t (*read_iter) (struct kiocb *, struct iov_iter *); // 异步读
    ssize_t (*write_iter) (struct kiocb *, struct iov_iter *); // 异步写
    int (*iterate) (struct file *, struct dir_context *);     // 读取目录（非设备用）
    unsigned int (*poll) (struct file *, struct poll_table_struct *); // 查询设备状态（select/poll）
    long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long); // 设备控制命令（无大内核锁版本）
    long (*compat_ioctl) (struct file *, unsigned int, unsigned long);   // 兼容32位应用的ioctl
    int (*mmap) (struct file *, struct vm_area_struct *);     // 将设备内存映射到用户空间
    int (*open) (struct inode *, struct file *);             // 打开设备
    int (*release) (struct inode *, struct file *);          // 关闭设备
    int (*fsync) (struct file *, loff_t, loff_t, int datasync); // 刷新设备缓冲区（同步）
    int (*fasync) (int, struct file *, int);                 // 异步通知
    int (*lock) (struct file *, int, struct file_lock *);    // 文件锁
    ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
    unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
    int (*flock) (struct file *, int, struct file_lock *);
    ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
    ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
    // ... 一些更现代或非标准的内核扩展可能包含更多成员
};

-- 深入分析：deepseek - file_operations 的结构体内容

c 复制代码

static const struct file_operations my_fops = {
    .owner   = THIS_MODULE,
    .open    = my_open,
    .read    = my_read,
    .write   = my_write,
    .release = my_release,
    // 不需要的成员可以不写，默认为 NULL
};

struct my_priv {
    struct cdev cdev;          // 嵌入 cdev
    // 其他设备资源...
};

1、完整调用流程（PCI 驱动的 probe 中）

c 复制代码

static int my_pci_probe(struct pci_dev *pdev, const struct pci_device_id *id)
{
    struct my_priv *priv;
    dev_t dev_num;
    int ret;

    // 1. 分配私有结构体（包含 cdev）
    priv = kzalloc(sizeof(*priv), GFP_KERNEL);
    if (!priv)
        return -ENOMEM;
    priv->pdev = pdev;

    // 2. 使能 PCI 设备、申请资源、映射寄存器等...
    // ...

    // 3. 分配设备号
    ret = alloc_chrdev_region(&dev_num, 0, 1, "mydev");
    if (ret)
        goto err_free;

    // 4. 初始化 cdev 并绑定 file_operations
    cdev_init(&priv->cdev, &my_fops);
    priv->cdev.owner = THIS_MODULE;

    // 5. 注册 cdev
    ret = cdev_add(&priv->cdev, dev_num, 1);
    if (ret)
        goto err_unregister_region;

    // 6. 可选：创建设备类及 /dev 节点
    // ...

    // 7. 保存私有数据到 pdev
    pci_set_drvdata(pdev, priv);
    return 0;

err_unregister_region:
    unregister_chrdev_region(dev_num, 1);
err_free:
    kfree(priv);
    return ret;
}

初始化顺序：实现 fops → 分配 cdev → cdev_init → 分配设备号 → cdev_add → 用户空间可访问。

清理顺序：cdev_del → unregister_chrdev_region

3、file_operations 中用户调用的函数内核怎么通过注册的表知道是要调用哪个函数的

-- 待解锁

linux 设备初始化

文章目录

#pic_left =65%x)

初始化整体流程、pci_probe

1、pci_probe之前PCI总线会做些什么东西？

2、pci_probe: pci_register_driver() 注册匹配成功后，才会触发pri_probe

3、核心职责：probe 函数要做什么？

4、"一个 PCI 驱动通过 pci_register_driver() 向内核注册时" 这里的一个PCI驱动是指什么 一个ko文件插入吗？

struct pci_driver：负责启动、结束流程

0、结构体：包含初始化probe、注销remove等功能点

1、pci_register_driver(&xx_pci_driver)

struct class

struct device

struct pci_dev

0、结构体

1、提问：struct xx_device 的设备信息为什么要挂在pdev中？

2、提问：struct xx_device 的设备信息怎么挂在pdev中？

3、pci_dev 中为什么要包含 pci_driver?

struct cdev

0、结构体

1、struct cdev 与 struct pci_dev的区别，pci_dev 不就表示这个设备了吗，为什么还要一个cdev？

2、一个 pci_dev 可以对应多个 cdev

3、pci_dev 内嵌了 struct device，而 cdev 与之无关

struct file_operations ：函数指针的集合

0、结构体

1、完整调用流程（PCI 驱动的 probe 中）

3、file_operations 中 用户调用的函数 内核怎么通过注册的表 知道是要调用哪个函数的

4、THIS_MODULE

4、"一个 PCI 驱动通过 pci_register_driver() 向内核注册时" 这里的一个PCI驱动是指什么一个ko文件插入吗？

3、file_operations 中用户调用的函数内核怎么通过注册的表知道是要调用哪个函数的
