Hello！大家好，我是ZeroOne电平浪客，接下来我将带大家走进我的"英飞凌TC3XX芯片开发"世界，废话不多说，hello world！
午休嗦着速溶咖啡摸鱼，顺手把久经考验的STM32电机工程全盘扒下来，移植到崭新TC397开发板。编译一路畅通无告警，固件刷写秒速完工。满怀期待接通电源，等着电机轰鸣，谁知电机摆烂躺平半点动静没有，连上仿真器一看，程序死死卡在_start汇编入口，弹窗红字暴击："Error: Access to privileged resource"
我蹲在工位挨个抠GPIO初始化代码，从引脚定义到模式配置一字一句对标STM32源码，复制粘贴的代码连参数数值都分毫未改，对着屏幕挠破脑袋：同款配置在STM32上跑的风生水起，换英飞凌直接原地罢工？
折腾半杯咖啡的功夫才幡然醒悟，压根不是代码写错，纯粹带着ARM单片机的固有开发思维莽撞开荒AURIX。完全不了解TC3xx内核分用户/特权两级访问架构，糊里糊涂越界触碰芯片受保护的内核资源，直接被硬件安保系统拦停运行......
从 Cortex-M 系列通用 ARM 单片机（以 STM32 为典型代表）向 AURIX TC3xx 平台进行软件开发迁移时，业内工程师普遍存在一类典型架构认知误区：主观上将 TC3xx 系列器件简单定义为运算性能更强、外设资源扩容的进阶型通用单片机，该片面认知是引发车载嵌入式软件开发异常的重要诱因。
从芯片顶层设计维度分析，AURIX TC3xx 系列微控制器的研发初衷锚定高安全等级汽车电子电控、关键工业过程控制领域，全系列硬件架构基于功能安全规范定制化落地，原生搭载多核异构运算架构、存储器分区保护机制、CPU 锁步容错架构等专属安全硬件模块。上述底层架构的差异化设计，直接造成 TC3xx 的应用编程范式、故障定位与调试分析逻辑，和传统 Cortex-M 内核通用 MCU 存在体系性本质区别。
若沿用通用 ARM 单片机的开发思想进行 AURIX 平台程序开发，等同于依托民用量产乘用车的整车控制逻辑去适配一级方程式赛车的电控开发体系，受底层硬件架构、安全约束机制的天然壁垒限制，极易出现特权资源非法访问、内核运行宕机等系统性软硬件故障。
1.1 TriCore--不止简单三核叠加
多数开发人员瞧见 "多核" 二字，下意识默认是用来狂飙算力、拉高运行速度的配置。但 TC3xx 的多核属于典型的 "主业副业分家"：运算提速只是顺手附赠的额外福利，筑牢功能安全底线、守住系统实时性门槛才是它多核架构的核心本职。接下来咱们拿 TC39x 开刀，挨个扒透它的内核硬件配置：
| 物理核心 | 类型 | 主频 (典型) | 主要职责 | 安全机制 |
|---|---|---|---|---|
| CPU0 | TriCore 1.6.2 P | 300 MHz | 应用主逻辑、复杂算法、系统管理 | 可选锁步核 (CPU1) 进行校验 |
| CPU1 | TriCore 1.6.2 P | 300 MHz | 作为 CPU0 的锁步核，或独立运行低安全等级任务 | 与 CPU0 时钟级锁步比较 |
| CPU2 | TriCore 1.6.2 E | 300 MHz | 专用于实时中断处理、时间关键型外设控制 | 独立运行，确保高实时性 |
锁步核（Lockstep Core）不是备份CPU，而是一个实时比较器。CPU1几乎完全复制CPU0的执行流，每个时钟周期都在比较双方的计算结果、地址和数据。一旦出现不可纠正的内存错误或粒子撞击导致的位翻转，比较器会立刻触发错误信号，系统可进入安全状态（如关闭输出）。这是满足ASIL-D功能安全等级的关键硬件机制。

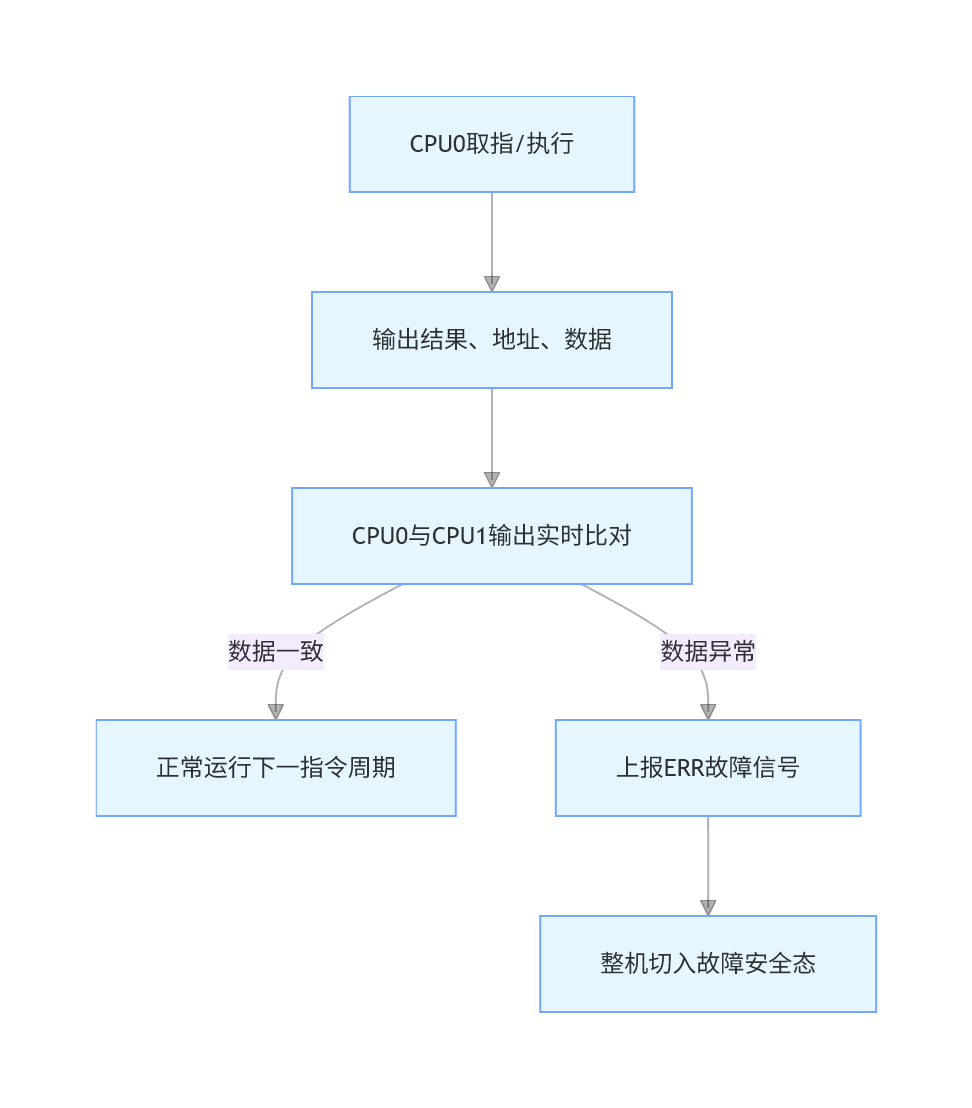

下图是锁步核的工作流程：
CPU2这个"E"版本核心，虽然主频一样，但它的流水线更短，中断延迟更低，专为处理µs级的实时事件而生。比如，你可以将CAN FD报文接收中断、电机控制的PWM斩波事件直接分配给CPU2，确保即使CPU0被复杂算法阻塞，关键实时控制也不会受影响。
1.2 解密复杂的片上总线与内存机制

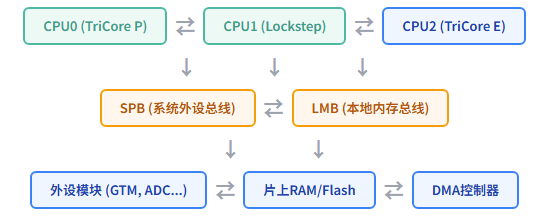

搞懂三颗内核的分工之后，咱们接着聊聊内核和内存、外设的数据交互逻辑。市面上绝大多数教程对这块内容都是草草一笔带过，可它偏偏直接决定了程序的运行效率与整机稳定性。TC3xx 摒弃了通用单片机那种单条总线外挂外设的简易架构，内部采用分层互联矩阵完成全模块的数据互通。
1.3 开发过程中的外设数据手册如何 稳 准 狠 的找到？
嘿，拿到 TC3xx 的数据手册了吧？是不是被那 3000 多页的厚度和满屏的 "黑话"（GTM, MSC, ETH, DSD, HSSL...）给整懵圈了？
稳住，别浪！听我一句劝，咱搞开发的，讲究的是一个 "循序渐进"。对于刚入门的新手来说，完全没必要被这些花里胡哨的缩写吓到。
我教你一个 "降维打击" 的绝招：把这些看似复杂的外设模块，简单粗暴地归为四大门派。这样一来，你就能迅速找到它们的 "组织"，定位功能 So Easy！
| 分类 | 模块 | 全称及主要功能描述 |
|---|---|---|
| 控制与驱动 | GTM | 通用定时器模块，是电机控制、数字电源的核心 |
| CCU6 | 捕获比较单元，用于简易 PWM 和编码器接口 | |
| PWM | 专用高分辨率 PWM 模块 | |
| 数据采集 | ADC | 模数转换器，支持多通道序列扫描 |
| DSADC | ΔΣ ADC，用于电流采样等高精度场景 | |
| VADC | 快速 ADC 组，带硬件比较器 | |
| 通信互联 | ASC/LIN | UART 串口 |
| QSPI | 高速 SPI，用于连接 Flash 或传感器 | |
| CAN/CAN FD | 车载网络主力 | |
| ETH | 以太网，含 MAC 和 Switch | |
| 安全与系统 | HSM | 硬件安全模块，负责加密、安全启动等功能 |
| SMU | 安全管理单元，用于错误收集与响应 | |
| SCU | 系统控制单元，负责时钟、复位、供电管理等系统基础功能 |
对于所有进入英飞凌TC3XX芯片世界的玩家，我强烈建议你从具体型号的数据手册"Block Diagram "（框图）页开始数据相关芯片的资源。以TC397TP-256F300S为例，这张图会直观地告诉你这块芯片到底包含了哪些外设实例。比如，你会发现它有6组CAN节点 、2个千兆以太网端口 以及1个完整的GTM模块。这比在文字列表里寻找要高效得多。
最后我们来说一下一个特别容易被忽略的细节，在 TC3xx 里，SCU、SMU 这类掌管芯片命脉的关键寄存器，初始化完毕直接自动上锁。想要修改配置，就得往专用密码寄存器输入专属开锁密钥（例如：0x66666666+0x88888888），密钥核验成功后，芯片只开放一小段限时修改窗口期。要是窗口期过期硬写、或是密钥输错，芯片立马弹出访问报错，前文程序卡在_start 的元凶正是它。这套硬件锁机制相当于给核心配置上了保险柜，杜绝程序跑飞胡乱篡改底层关键参数。
cpp
// 一个解锁SCU寄存器进行修改的示例代码片段
void unlock_SCU_reg(void) {
volatile uint32 *passwd_reg = (uint32_t*)0xF0036100; // SCU_WDTCPU0CON0的密码寄存器地址
*passwd_reg = 0x66666666; // 写入第一把钥匙
*passwd_reg = 0x88888888; // 写入第二把钥匙
// 现在有一个短暂的时间窗口可以修改受保护的WDT配置寄存器...
}
