一、引言：安全生命周期中"被遗忘的半程"
在汽车功能安全工程中，业界的大量精力集中在设计阶段的V模型开发------从HARA到安全需求、从系统架构到软硬件实现。然而，一个经常被低估甚至忽略的事实是：安全功能的实现不仅仅发生在设计阶段，它贯穿了产品的整个生命周期。
ISO 26262:2018 Part 7《Production, Operation, Service and Decommissioning》（生产、运行、服务和报废）正是填补了安全生命周期中"开发完成→产品退役"这一段的关键空白。这一Part回答了一个核心问题：
当安全系统走出实验室和工厂产线，进入大规模量产、道路上路、售后维修直至最终报废的全过程中，如何持续保证功能安全？
这个问题的重要性怎么强调都不为过。让我们来看几个触目惊心的事实：
- 生产偏差：同一块PCB上，焊接温度的微小偏差就可能导致安全相关焊点的可靠性下降。某OEM曾因回流焊温度曲线偏移5°C，导致BMS系统隔离电阻检测精度从99.2%下降到94.5%，最终触发市场召回。
- 售后维修：一个非原厂认证的替换件（如用非ASIL-B等级的传感器替换原ASIL-B传感器），可能在无故障的情况下降低整个安全链路的诊断覆盖率（DC），使SPFM度量从97%降至89%，不再满足ASIL C的要求。
- OTA升级：2025年某自动驾驶系统因OTA更新意外修改了紧急制动安全机制的阈值参数，导致FTTI（Fault Tolerant Time Interval）从100ms扩展到350ms，超出了驾驶员反应时间的安全边界。
ISO 26262-7正是为了从标准层面杜绝上述问题的发生。本文将系统解读Part 7的完整框架，结合生产产线、售后服务、OTA管理和报废处理的工程实践，提供可操作的安全保障方案。
二、ISO 26262-7标准框架全解
2.1 Part 7在安全生命周期中的定位
ISO 26262-7:2018覆盖了安全生命周期的后半程，与其他Part的关系如下图所示：
图1：ISO 26262安全生命周期Part 7定位图
根据ISO 26262-1:2018 Figure 1（安全生命周期V模型），Part 7覆盖了四个关键阶段：
| 阶段 | 对标Clause | 核心关注点 | 关键工作产品 |
|---|---|---|---|
| **生产（Production）** | Clause 5 | 生产一致性控制（COP） | 生产测试规范、过程参数记录 |
| **运行（Operation）** | Clause 6 | 售后数据闭环、故障监控 | 现场故障报告、安全相关OTA评估 |
| **服务（Service）** | Clause 7 | 维修后安全功能验证 | 维修手册安全章节、替换件等效性证明 |
| **报废（Decommissioning）** | Clause 8 | 安全数据处理、高压安全拆卸 | 报废处置指南、数据擦除规范 |
2.2 Part 7的适用范围
根据ISO 26262-7:2018 Clause 4（Applicability），Part 7适用于以下场景：
适用的系统/组件类型：
- 所有与安全相关的E/E系统（Safety-Related E/E Systems）
- 与安全相关的软件组件（Safety-Related Software Components）
- 与安全相关的硬件组件（Safety-Related Hardware Components）
- 安全相关的替换件/配件（Safety-Related Replacement Parts）
不适用的场景：
- 非安全相关的标准零部件（如雨刮电机、非安全类传感器）
- 已超出设计使用寿命的系统（但报废处置流程仍需遵循）
- 非OEM责任范围内的第三方改装
2.3 Part 7的工作产品（Work Products）总览
根据ISO 26262-7:2018，Part 7需要输出的工作产品包括：
生产阶段工作产品：
- 生产安全测试规范（Production Safety Test Specification）
- 安全相关参数清单（Safety-Related Parameter List）
- 生产过程控制计划（Production Process Control Plan）
- 追溯记录（Traceability Records）
- 不合格品处置记录（Non-Conforming Material Report）
运行阶段工作产品：
- 售后故障安全分析报告（Field Failure Safety Analysis Report）
- OTA安全评估报告（OTA Safety Impact Assessment）
- HARA复核报告（HARA Review Report）
- 安全监控KPI报告（Safety KPI Report）
- 安全事件报告（Safety Incident Report）
服务阶段工作产品：
- 维修手册安全章节（Service Manual Safety Section）
- 替换件安全等效性评估报告（Replacement Part Equivalence Assessment）
- 维修培训教材（Safety Maintenance Training Material）
- 维修后安全验证记录（Post-Service Safety Verification Record）
报废阶段工作产品：
- 报废处置指南（Decommissioning Guideline）
- 数据安全处理记录（Data Sanitization Record）
- 高压系统安全拆卸程序（High-Voltage Safe Disassembly Procedure）
- 防回流控制记录（Backflow Prevention Control Record）
2.4 关键术语定义
在深入各阶段之前，必须明确以下术语（ISO 26262-1:2018 Clause 4）：
| 术语 | 定义 | 工程含义 |
|---|---|---|
| **Production（生产）** | The process of manufacturing series articles | 批量生产过程 |
| **Conformity of Production (COP)** | Procedures to ensure that produced items meet design specifications | 生产一致性验证 |
| **Operation（运行）** | The phase where the item is in use by the customer | 产品交付客户后的运行阶段 |
| **Service（服务）** | Activities performed to maintain or restore the functionality of the item | 维修保养活动 |
| **Decommissioning（报废）** | Process of taking the item out of service permanently | 永久性退出使用 |
| **Safety-related parameter（安全相关参数）** | Parameter whose deviation could affect the functional safety | 偏移会影响功能安全的参数 |
| **Replacement part（替换件）** | Part intended to replace an existing part in the item | 用于替换原部件的零件 |

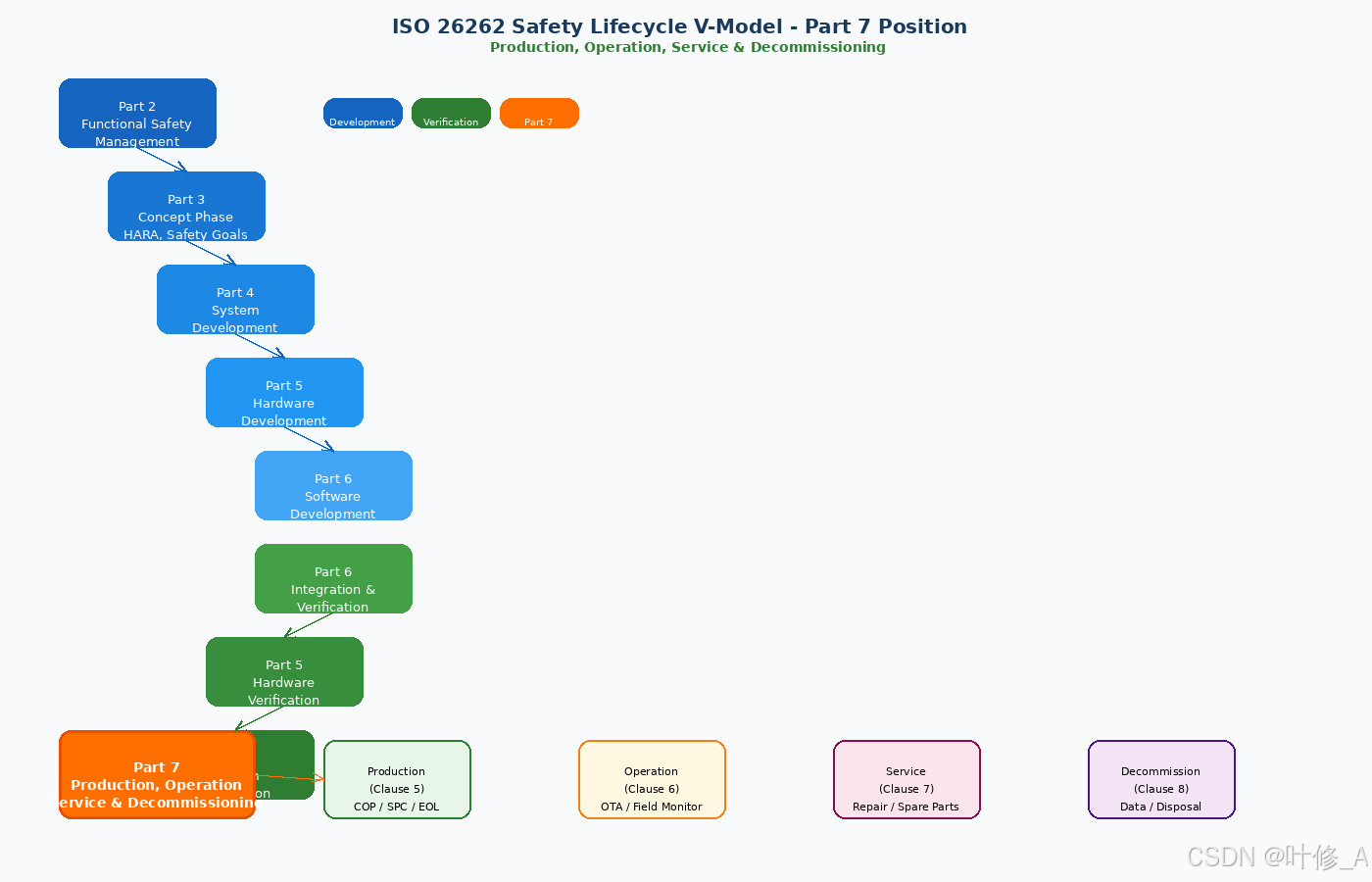

图1：ISO 26262安全生命周期V模型 --- Part 7覆盖生产、运行、服务和报废四阶段（来源：作者绘制）

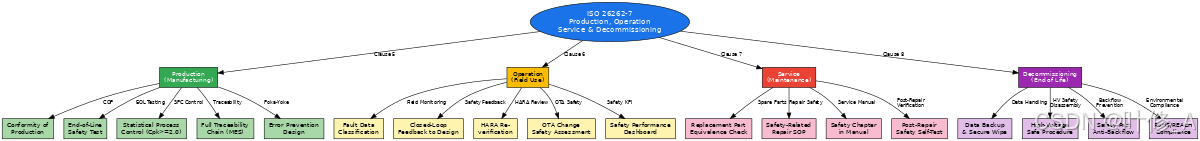

图2：ISO 26262-7 Part 7核心内容思维导图（来源：作者绘制）
图3：AURIX TC3xx安全机制状态机（来源：Infineon AURIX TC3xx Architecture Part1 User Manual）
图4：故障分类体系（来源：Infineon AURIX TC3xx Architecture Part1 User Manual）
图5：随机硬件失效 vs 系统性失效分类（来源：Infineon AURIX TC3xx Architecture Part2 User Manual）
三、生产阶段（Production）：安全一致性的第一道防线
3.1 生产安全的核心目标
根据ISO 26262-7:2018 Clause 5，生产阶段的功能安全目标是：
确保每一个量产产品的安全特性与设计规范完全一致，不因生产过程的偏差引入新的失效模式或降低已有的安全机制效能。
这一目标可以分解为三个子目标：
- 参数一致性：安全相关参数（如传感器校准值、阈值电压、通信时序）在设计公差范围内
- 工艺一致性：焊接、组装、灌封等工艺过程满足安全等级要求
- 可追溯性：每个安全相关组件可追溯到具体的生产批次、工位和时间戳
3.2 生产一致性控制（COP）体系
图2：生产安全一致性控制（COP）流程框架图
COP（Conformity of Production）体系是生产安全的基石。根据Clause 5.2的要求，COP必须包含以下要素：
3.2.1 安全相关参数的在线检测
在生产产线末端（End-of-Line, EOL），必须对所有安全相关参数进行100%检测（非抽检）。
EOL安全测试的典型参数清单：
| 测试类别 | 测试参数 | 测试方法 | 合格标准 | 测试时间 |
|---|---|---|---|---|
| **电气安全** | 绝缘电阻 | 500V DC高压测试 | ≥100MΩ | <5s |
| **通信安全** | CAN帧周期抖动 | 时间戳捕获+统计分析 | σ<2μs | <10s |
| **传感器校准** | 零偏/增益/线性度 | 标准信号源对比 | 误差<0.5%FS | <30s |
| **安全机制验证** | Watchdog响应时间 | 注入故障测试 | 响应 | <5s |
| **电源监控** | 欠压/过压阈值 | 可调电源测试 | 阈值±2%内触发 | <3s |
| **ECC功能** | 单比特纠错验证 | 注入错误测试 | 100%纠错成功 | <5s |
| **锁步核** | 比较器功能验证 | 故障注入测试 | 100%检测成功 | <5s |
3.2.2 防错（Poka-Yoke）在安全件生产中的应用
根据Clause 5.3的要求，生产过程应尽可能通过防错设计来消除人为错误的影响：
安全件生产的Poka-Yoke措施：
| 防错类型 | 措施 | 应用场景 | 效果 |
|---|---|---|---|
| **物理防错** | 非对称连接器设计 | 安全传感器接插件 | 防止反插/错插 |
| **软件防错** | 条码/RFID追溯 | 每个ECU唯一标识 | 实现全链路追溯 |
| **工艺防错** | 焊接温度曲线自动监控 | SMT回流焊 | 偏差自动报警 |
| **检测防错** | AOI+X-Ray双重检测 | BGA焊接质量 | 虚焊检出率>99.9% |
| **顺序防错** | 工序互锁系统 | 装配线 | 上工序未完成自动锁定 |
3.2.3 批次追溯系统
Clause 5.4要求建立完整的安全件批次追溯系统。一个典型的追溯系统应包含：
追溯信息层级：
├── Level 1: 产品标识
│ ├── 唯一序列号（UID）
│ ├── 产品型号/料号
│ └── 安全等级标识（ASIL）
├── Level 2: 生产信息
│ ├── 生产日期/时间
│ ├── 生产线编号/工位
│ ├── 操作员ID
│ └── 设备参数记录
├── Level 3: 物料信息
│ ├── 关键元器件批次号
│ ├── 供应商信息
│ ├── 来料检验报告编号
│ └── 物料变更通知（PCN）记录
└── Level 4: 测试信息
├── EOL测试结果
├── 校准参数记录
├── 不合格品处理记录
└── 返工/返修记录（安全件禁止返修）3.3 统计过程控制（SPC）在安全件生产中的应用
Clause 5.3进一步要求，对于安全相关的生产工序，应建立统计过程控制（SPC）体系，通过量化监控来预防过程偏差。
安全件SPC的关键控制点：
| 控制参数 | 控制图类型 | 采样频率 | 控制限 | 异常响应 |
|---|---|---|---|---|
| 焊接温度 | X̄-R图 | 每板首件 | ±3σ | 停线+隔离可疑品 |
| 扭矩传感器校准值 | X̄-S图 | 每件 | ±2σ | 设备校准+复检 |
| 绝缘电阻 | 单值-移动极差图 | 每件 | 下限≥100MΩ | 隔离+原因分析 |
| CAN通信时序 | X̄-R图 | 每小时5件 | ±3σ | 设备检修+复检 |
| 灌封胶固化度 | 单值图 | 每炉2件 | 下限≥95% | 延长固化+复检 |
SPC能力指数要求（按ASIL等级）：
| ASIL等级 | Cpk最低要求 | Ppk最低要求 | 含义 |
|---|---|---|---|
| QM | ≥1.0 | ≥0.67 | 基本过程能力 |
| ASIL A | ≥1.33 | ≥1.0 | 良好过程能力 |
| ASIL B | ≥1.67 | ≥1.33 | 优秀过程能力 |
| ASIL C | ≥2.0 | ≥1.67 | 卓越过程能力 |
| ASIL D | ≥2.0 | ≥2.0 | 顶级过程能力（零缺陷导向） |
工程经验：ASIL D的安全件，建议Cpk≥2.0作为量产启动条件，而非仅仅是"通过审核"的最低标准。Cpk=2.0意味着过程不合格率约为0.002ppm（十亿分之二），这对安全件来说是必要的质量基线。
3.4 生产过程的功能安全管理
3.4.1 安全相关工序的特殊要求
根据Clause 5.5，以下工序需要特殊管控：
- 安全相关焊接：必须采用受控的回流焊温度曲线，每批次首件必须通过X-Ray检查
- 安全相关灌封：灌封材料批次、固化温度/时间必须记录，固化度必须抽检
- 安全相关校准：传感器校准设备必须经过计量认证，校准数据自动上传MES系统
- 安全相关软件刷写：软件版本号必须与BOM匹配，刷写后必须CRC校验
3.4.2 不合格品控制
Clause 5.6对安全相关不合格品的处理有严格要求：
安全件不合格品处理矩阵：
| 不合格类型 | 处理方式 | 审批层级 | 是否允许返工 | 追溯要求 |
|---|---|---|---|---|
| **外观不良（非安全面）** | 让步接收/报废 | 质量工程师 | 不允许 | 完整记录 |
| **安全参数偏移** | 100%报废 | 安全经理+质量经理 | **严禁返工** | 关联到HARA |
| **软件版本错误** | 重新刷写+全量测试 | 质量经理 | 允许重新刷写 | 记录版本变更 |
| **焊接不良** | 报废 | 质量工程师 | **严禁返焊** | 关联到设备维护 |
⚠️ 关键原则 ：安全相关的不合格品严禁通过返工/返修来恢复使用。这是因为返工过程可能引入新的系统性失效，而系统性失效正是功能安全需要重点防控的失效类型。
图6：AURIX TC3xx内建自测（BIST）架构（来源：Infineon AURIX TC3xx Architecture Part1 User Manual）

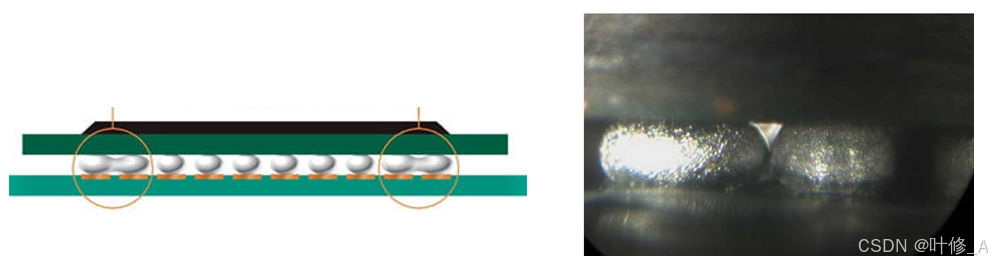

图7：BGA封装焊接质量检查（来源：Infineon AN1002 FuSa in a Nutshell）
图8：AURIX TC3xx时钟树与监控架构（来源：Infineon AURIX TC3xx Architecture Part1 User Manual）
四、运行阶段（Operation）：从道路数据到安全闭环
4.1 运行阶段安全管理的核心理念
产品交付给客户后，安全团队的职责并未结束。根据Clause 6，运行阶段的安全管理核心是闭环反馈------将道路运行中收集到的安全相关数据，反馈回设计阶段，驱动持续改进。

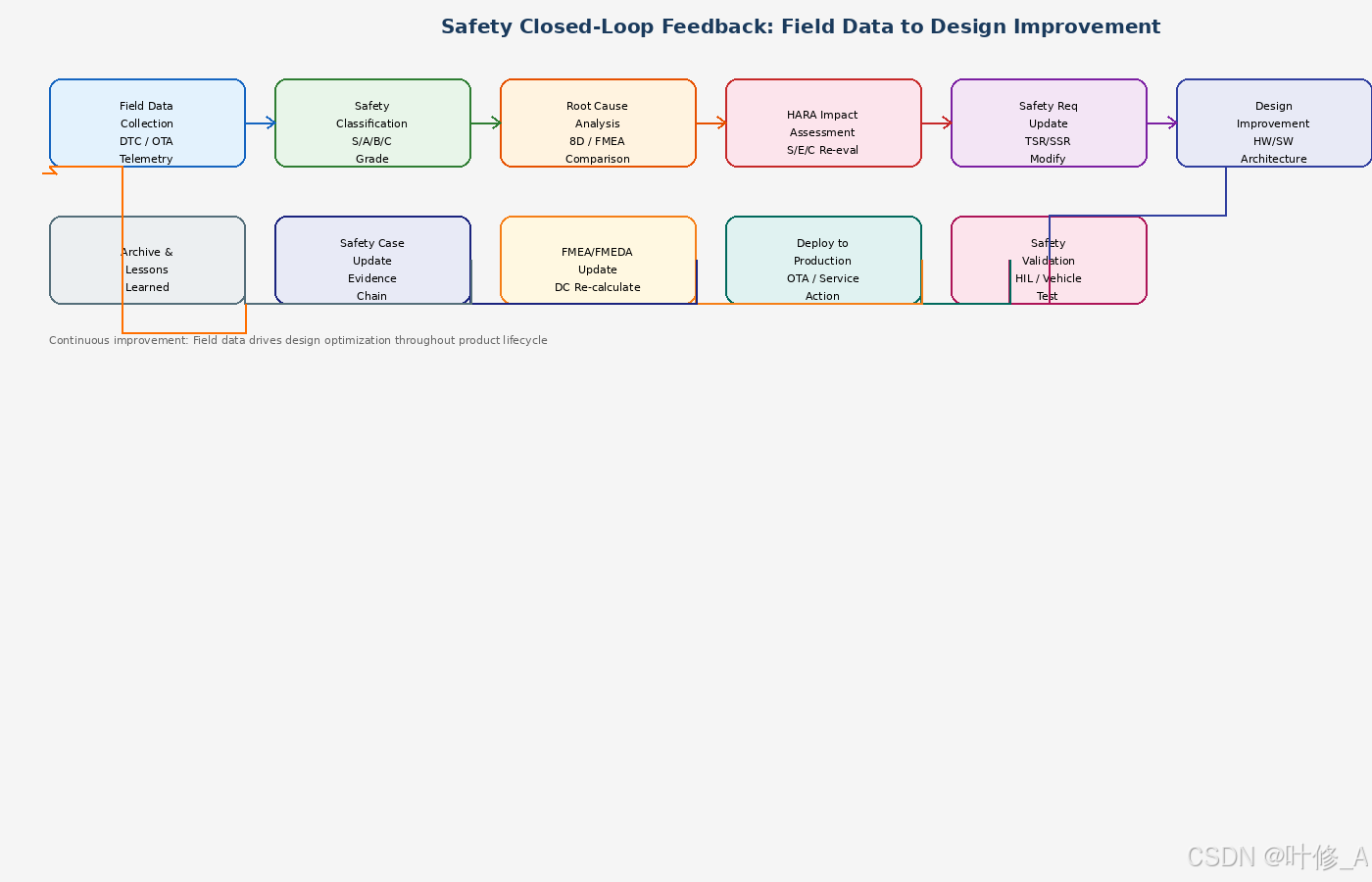

图3：运行阶段安全闭环反馈机制架构图
4.2 售后故障数据的分类与处理
4.2.1 故障数据分类体系
根据Clause 6.2的要求，所有售后故障数据必须按照安全相关性进行分类：
故障安全相关性分级：
| 分级 | 定义 | 响应时间 | 处理方式 | 报告对象 |
|---|---|---|---|---|
| **S级（Safety-critical）** | 故障可能直接导致危害事件 | 24小时内 | 立即启动安全调查 | TÜV/安全经理/OEM |
| **A级（Safety-related）** | 故障涉及安全相关组件但未触发危害 | 72小时内 | 安全影响评估 | 安全经理 |
| **B级（Non-safety）** | 故障与安全功能无关 | 常规流程 | 标准质量处理 | 质量部门 |
| **C级（Potential）** | 故障模式可能与已知安全风险相关 | 1周内 | 与已知FMEA对比 | 质量+安全团队 |
4.2.2 安全相关故障的分析流程
当发生S级或A级故障时，必须启动以下分析流程（Clause 6.3）：
售后安全故障分析流程：
Step 1: 故障现场保护
├── 冻结ECU数据（冻结帧/故障码/日志）
├── 保留故障件（禁止通电测试）
└── 记录故障时的运行条件
Step 2: 初步分析
├── 读取DTC和冻结帧数据
├── 比对正常件 vs 故障件的参数差异
└── 确定故障模式（开路/短路/漂移/间歇）
Step 3: 根本原因分析（Root Cause Analysis）
├── 物理分析：切片/SEM/EDX等材料分析
├── 统计分析：与失效率预期（FIT）对比
├── FMEA复核：是否为已知失效模式
└── 环境分析：温度/湿度/振动/EMC
Step 4: HARA影响评估
├── 故障是否影响已有的Safety Goal？
├── 是否需要重新评估S/E/C等级？
├── 安全机制是否仍能有效检测？
└── FTTI是否仍然满足？
Step 5: 处置决策
├── 无风险：更新FMEA库，纳入经验教训
├── 低风险：发布技术服务通报（TSB）
├── 中风险：OTA修复或维修方案
└── 高风险：启动召回流程4.3 OTA升级的功能安全约束
随着汽车智能化的发展，OTA（Over-The-Air）软件更新成为运行阶段功能安全管理的重中之重。ISO 26262第三版WD草案中特别强化了OTA的功能安全要求。
4.3.1 OTA安全评估框架
图4：OTA功能安全评估决策树
每次OTA更新前，必须执行以下安全评估（Clause 6.4）：
| 评估维度 | 评估内容 | 判断标准 | 处置方式 |
|---|---|---|---|
| **安全需求变更** | 是否修改了Safety Requirement | 任何修改均需评估 | 修改需重新走确认流程 |
| **安全机制影响** | 是否影响已有安全机制 | 影响则需验证 | 回归测试+故障注入 |
| **FTTI影响** | 是否影响响应时间 | 恶化则不可接受 | 严格性能测试 |
| **接口变更** | 是否修改了安全相关接口 | 修改则需重新集成 | HSI重新验证 |
| **回退能力** | OTA失败后能否回退 | 必须能回退到安全版本 | 双分区/回退机制 |
4.3.2 OTA安全验证策略
OTA安全验证流程（按ASIL等级递进）：
ASIL A: 软件回归测试 + 功能验证
↓
ASIL B: 上述 + 安全机制验证 + 边界条件测试
↓
ASIL C: 上述 + 故障注入测试 + HIL验证
↓
ASIL D: 上述 + 整车级确认测试 + 独立安全评估4.3.3 典型OTA安全事件分析
案例：某ADAS系统OTA导致AEB误触发率上升
事件经过：
- 2025年某车型OTA更新后，自动紧急制动（AEB）系统的误触发率从0.1%/1000km上升到2.3%/1000km
- 根因：OTA更新修改了感知算法的置信度阈值，导致低置信度目标也被识别为需要制动的障碍物
- 安全影响：误触发导致紧急制动，虽未造成事故，但违反了Safety Goal "避免非预期的安全相关制动动作"
- 处置：48小时内发布回退OTA版本，启动8D分析流程
教训总结：
- 安全相关的算法参数变更必须纳入安全变更管理流程
- OTA前后必须有可量化的安全指标对比测试
- 回退机制必须是经过验证的，不能"理论可回退但实际未验证"
4.4 运行阶段的安全监控指标体系
Clause 6.2还要求建立一套量化的安全监控指标体系（KPI Dashboard），用于实时掌握产品运行中的安全状态：
安全运行监控KPI体系：
| KPI类别 | 具体指标 | 计算方式 | 监控频率 | 阈值定义 |
|---|---|---|---|---|
| **可靠性** | 安全相关MTBF | 总运行时间/安全故障次数 | 月度 | >设计值×1.2 |
| **诊断有效性** | DC实际值 | 诊断覆盖的失效模式数/总失效模式数 | 季度 | >设计值×0.95 |
| **误报率** | Nuisance Alert Rate | 误报次数/总运行小时数 | 月度 | <0.01% |
| **漏报率** | Miss Rate | 未检测到的故障数/总故障数 | 季度 | <0.1% |
| **FTTI合规** | 安全机制响应时间 | 从故障注入到安全状态的实测时间 | 季度 | |
| **SPM** | 安全性能度量 | 实际SPFM/LFM/PMHF值 | 年度 | >标准要求 |
| **安全事件** | Safety Event Count | S级+A级事件累计数 | 实时 | 0容忍 |
KPI异常响应机制：
KPI监控 → 正常 → 持续监控
→ 黄色预警（接近阈值） → 加强监控频率+趋势分析
→ 橙色预警（触及阈值） → 启动根因分析+制定改进计划
→ 红色报警（超出阈值） → 立即启动安全调查+必要时召回4.5 运行阶段的环境应力退化管理
电子元件在长期运行中会经历环境应力导致的性能退化，这种退化可能影响安全机制的有效性。Clause 6.3要求对此进行管理：
典型环境应力退化机制：
| 退化机制 | 影响元件 | 退化模型 | 对安全的影响 | 监控方法 |
|---|---|---|---|---|
| **电迁移** | 集成电路互连 | Black方程 | 开路/短路失效 | 电流密度监控 |
| **热循环疲劳** | 焊点/BGA | Coffin-Manson | 焊点开裂 | 温度循环计数 |
| **偏压温度不稳定性（BTI）** | MOSFET | 幂律模型 | 阈值电压漂移 | 参数退化趋势 |
| **热载流子注入（HCI）** | MOSFET | 指数模型 | 跨导退化 | 性能退化趋势 |
| **时间依赖介质击穿（TDDB）** | 栅氧化层 | E模型 | 栅极漏电增加 | 漏电流监控 |
| **腐蚀** | 连接器/PCB | Arrhenius | 接触电阻增加 | 接触电阻趋势 |
工程对策：
- 在设计阶段预留足够的降额余量（derating）
- 在运行阶段通过数字孪生实时评估累积损伤
- 在维护阶段基于实际运行条件调整维护策略

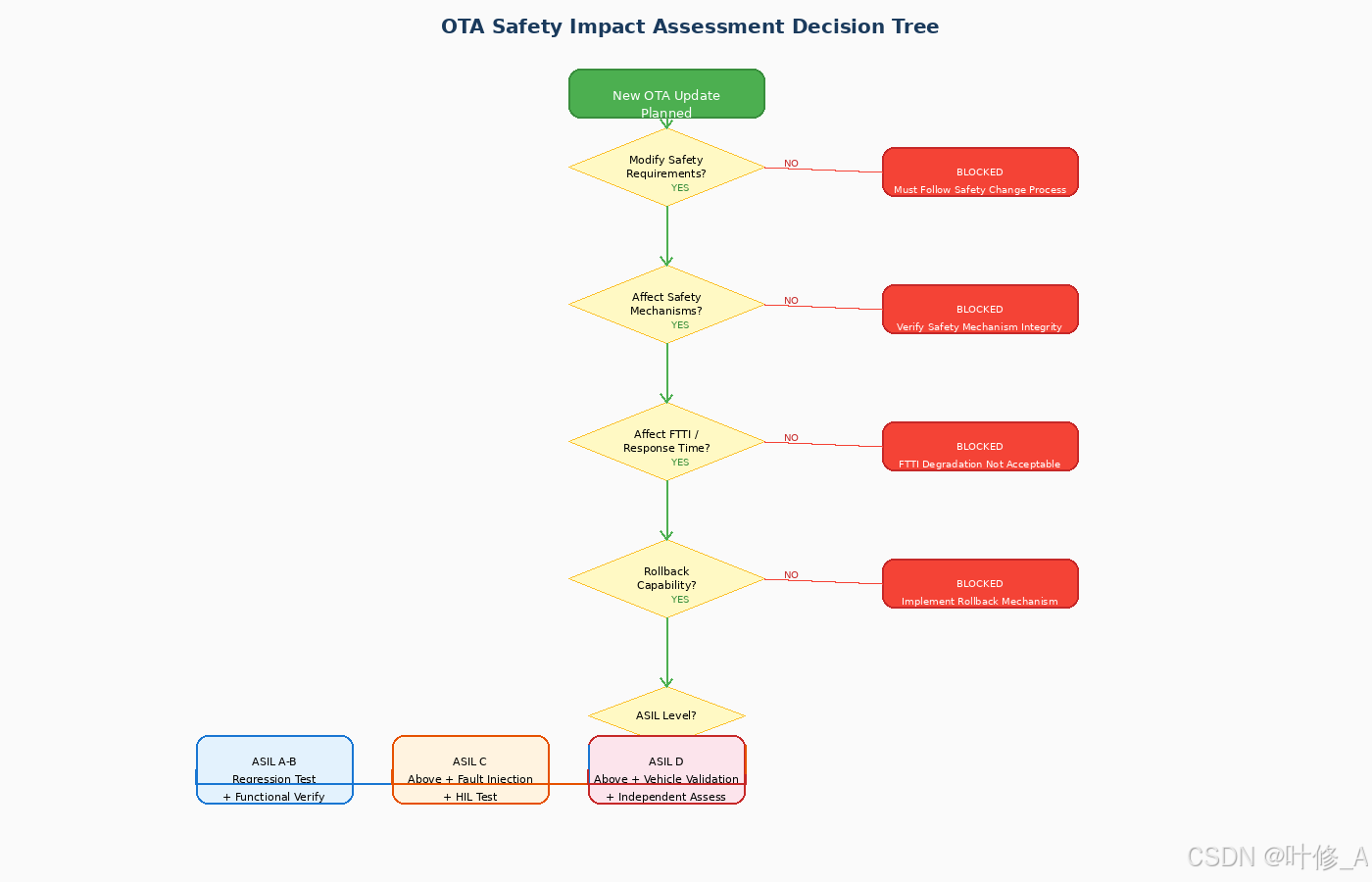

图9：OTA软件更新安全影响评估决策树（来源：作者绘制）
图10：AURIX MSC/HSSL接口的TX时序监控（来源：Infineon AURIX TC3xx Architecture Part2 User Manual）
图11：Safety Management与Peripherals之间的标准化接口（来源：Infineon AURIX TC3xx Architecture Part2 User Manual）
图12：安全机制在不同外设中的实现方式（来源：Infineon AURIX TC3xx Architecture Part2 User Manual）
五、服务阶段（Service）：维修后安全功能的保证
5.1 维修对功能安全的影响
当车辆进入售后服务阶段（4S店、独立维修站），维修活动可能对安全功能产生影响。Clause 7要求建立完善的维修安全管理流程。
维修活动对功能安全的影响可以从三个维度来理解：
- 物理层面：机械拆装可能导致连接器接触不良、线缆损伤、传感器位置偏移等，这些物理变化可能直接影响安全功能的准确性
- 电气层面：更换电子控制单元（ECU）或传感器时，如果替换件的性能参数与原设计不一致，可能改变安全机制的检测灵敏度和响应时间
- 软件层面：软件刷新或参数标定如果使用了错误的版本或参数集，可能导致安全功能的逻辑行为偏离设计要求
根据实际行业数据，售后维修导致的安全相关事件约占全部安全事件的12-18%，其中约60%与替换件使用不当有关，约25%与校准/标定错误有关，约15%与装配工艺偏差有关。这一数据充分说明了服务阶段安全管理的重要性。
图5：维修活动对安全功能的影响分析矩阵
5.2 替换件的安全等效性
5.2.1 替换件分级管理
替换件安全等效性分级：
| 等级 | 定义 | 验证要求 | 批准流程 | 标识要求 |
|---|---|---|---|---|
| **原厂件（OEM Part）** | 与设计规范100%一致 | 无需额外验证 | 免审 | 原厂件号+安全等级标识 |
| **同等件（Equivalent Part）** | 经过等效性验证的非原厂件 | 功能+性能+安全机制等效性测试 | 安全工程师审批 | 等效证书+安全等级标识 |
| **非等效件（Non-equivalent Part）** | 未经安全等效性验证 | **禁止用于安全相关位置** | --- | 明确标注"不适用于安全相关系统" |
| **翻新件（Refurbished Part）** | 使用过的旧件经过翻新 | 全面安全功能测试+寿命评估 | 安全经理审批 | 翻新标识+剩余寿命标注 |
5.2.2 安全件替换的标准化流程
安全件替换标准操作流程（SOP）：
1. 故障诊断
├── 读取完整故障码列表
├── 确认安全相关DTC
└── 判断是否需要更换安全件
2. 备件确认
├── 核实备件料号与原厂一致
├── 检查备件安全等级标识
├── 确认备件在保质期内
└── 扫码录入MES系统
3. 更换操作
├── 按照维修手册执行（包含安全注意事项）
├── 使用规定的扭矩/工具
├── 记录更换时间/里程/操作员
└── 旧件标识后保留（安全件保留30天）
4. 更换后验证
├── 安全功能自检（系统自检通过）
├── 关键参数校准/标定
├── EOL安全测试（如有设备条件）
└── 路试验证（安全功能实际验证）
5. 系统归档
├── 更新车辆维修档案
├── 备件追溯信息录入
└── 告知客户安全注意事项5.3 维修手册的安全章节要求
Clause 7.3要求，对于安全相关系统的维修，维修手册必须包含专门的安全章节：
维修手册安全章节标准模板：
| 章节编号 | 内容 | 强制/推荐 |
|---|---|---|
| ⚠️-01 | 高压安全注意事项（如适用） | 强制 |
| ⚠️-02 | 安全功能标识（哪些部件是安全件） | 强制 |
| ⚠️-03 | 安全件更换的特殊要求 | 强制 |
| ⚠️-04 | 校准/标定流程与验收标准 | 强制 |
| ⚠️-05 | 维修后的功能测试清单 | 强制 |
| ⚠️-06 | 禁止事项清单（如禁止使用非原厂件） | 强制 |
| ⚠️-07 | 故障诊断安全注意事项 | 推荐 |
| ⚠️-08 | 工具/设备要求 | 推荐 |
图13：AURIX中断与Trap处理机制（来源：Infineon AURIX TC3xx Architecture Part1 User Manual）
图14：传感器信号调理链（来源：Infineon AURIX TC3xx Architecture Part2 User Manual）
图15：校准流程中的中断处理与CPU协同机制（来源：Infineon AURIX TC3xx Architecture Part2 User Manual）
六、报废阶段（Decommissioning）：安全生命周期的终点
6.1 报废阶段的安全考量
报废阶段虽然处于安全生命周期的末端，但仍包含重要的安全功能要求。Clause 8的核心关注点包括：
- 安全数据的处理：安全事件记录、诊断日志等数据的保留/销毁
- 高压系统的安全拆卸：电动车/混动车的高压系统拆卸安全
- 安全相关部件的处置：防止报废的安全件被重新流入市场
- 环境安全：安全件中的有害物质处理
6.2 报废处置流程
图6：安全系统报废处置标准流程图
6.2.1 数据安全处理
| 数据类型 | 处理方式 | 保留期限 | 销毁方法 |
|---|---|---|---|
| **安全事件记录** | 上传至OEM中央数据库后销毁 | 永久（OEM端） | 物理擦除+覆写 |
| **VIN关联信息** | 按法规要求保留 | ≥15年 | 到期后合规销毁 |
| **用户驾驶数据** | 按隐私法规处理 | 按当地法规 | GDPR/PIPL合规 |
| **安全密钥/证书** | 立即吊销 | 不保留 | 密码学吊销 |
6.2.2 高压系统安全拆卸
对于电动车/混动车，报废阶段的高压系统拆卸需要严格遵循安全流程：
高压系统报废拆卸安全流程：
Step 1: 高压隔离
├── 确认车辆已断电 ≥15分钟（电容放电）
├── 穿戴绝缘防护装备（手套>1000V等级）
├── 测量高压端子电压（<60V DC方可继续）
└── 设置高压隔离警示标识
Step 2: 高压部件拆卸
├── 按手册规定的顺序断开高压连接器
├── 高压连接器拆卸后立即密封端口
├── 高压线缆与低压线缆分离存放
└── 电池包单独存放于防爆柜中
Step 3: 电池包特殊处置
├── SOC放电至<30%
├── 绝缘电阻测试（≥500Ω/V）
├── 电解液泄漏检查
└── 交由有资质的电池回收企业处理6.2.3 防止报废安全件回流
Clause 8.3特别要求建立防止报废安全件重新流入市场的机制：
防回流措施：
| 措施 | 描述 | 实施阶段 |
|---|---|---|
| **物理破坏** | 对安全件的关键功能区域进行物理破坏 | 报废现场 |
| **电子吊销** | 通过后台系统吊销安全件的电子身份 | 系统侧 |
| **标识销毁** | 移除或涂销安全件的安全等级标识 | 报废现场 |
| **登记注销** | 在追溯系统中注销该件的所有安全资质 | 数据管理 |
| **渠道监控** | 监控非正规渠道中的安全件流通 | 市场监管 |
七、生产运维与开发的闭环关系
7.1 从运维到设计的反馈链路
图7：生产运维数据驱动的设计改进闭环图
ISO 26262-7的一个核心理念是：生产运维阶段不是孤立的终点，而是驱动持续改进的反馈源。
7.1.1 闭环反馈的触发条件
| 触发条件 | 反馈路径 | 影响范围 |
|---|---|---|
| 现场失效率超过FMEA预期 | 更新FMEDA → 重新计算SPFM/LFM/PMHF | 硬件安全度量 |
| 新型故障模式出现 | 新增FMEA条目 → 评估安全机制覆盖 | 安全机制设计 |
| 安全机制误报率过高 | 调整阈值/算法 → 验证FTTI影响 | 软件安全需求 |
| 维修导致二次故障 | 更新维修手册 → 强化培训 | 服务流程 |
| 生产过程偏差 | 收紧工艺参数 → 增加检测频次 | 生产工艺 |
7.1.2 HARA复核机制
根据Clause 6.5的要求，当售后数据表明原有的HARA评估不再有效时，必须启动HARA复核：
HARA复核触发流程：
1. 收集售后数据
└── 统计故障类型/频率/严重度
2. 与HARA假设对比
└── 暴露度(E)是否超出预期？
└── 可控性(C)是否因维修而降低？
└── 严重度(S)是否与预期一致？
3. ASIL等级复核
└── S×E×C重新赋值
└── 比较新旧ASIL等级
4. 决策
├── ASIL不变 → 记录归档
├── ASIL升高 → 启动安全需求变更流程
└── ASIL降低 → 需充分论证后方可降级7.2 安全案例（Safety Case）的生命周期维护
Clause 6.6要求，安全案例不是一个"一次性的交付物"，而是需要在产品全生命周期内持续维护的活文档：
安全案例维护清单：
| 阶段 | 维护内容 | 触发条件 | 频率 |
|---|---|---|---|
| 生产 | 生产一致性报告 | 每批次 | 持续 |
| 运行 | 售后安全数据分析报告 | 每月/每季度 | 定期 |
| 运行 | OTA变更安全评估报告 | 每次OTA | 事件触发 |
| 服务 | 维修安全评估报告 | 新型维修方案 | 事件触发 |
| 运行 | 安全案例更新报告 | 年度/重大变更 | 定期+事件 |
| 报废 | 安全案例终结报告 | 车型退市 | 一次性 |
八、案例分析：EPS系统全生命周期安全管理
8.1 案例背景
以电动助力转向系统（EPS）为例，完整展示从生产到报废各阶段的安全管理实践。
系统基本信息：
- 系统：EPS电动助力转向系统
- ASIL等级：ASIL D
- 安全目标：SG-01 防止非预期的转向助力丢失
- FTTI：200ms（从故障检测到进入安全状态）
- 安全机制：双MCU锁步核 + 扭矩传感器冗余 + 电机电流监控
8.2 生产阶段实施
图8：EPS系统生产安全控制方案图
| 控制节点 | 安全测试项 | 合格标准 | 不良率目标 |
|---|---|---|---|
| IQC | 扭矩传感器零偏 | <0.5%FS | PPM<50 |
| SMT | MCUX射线检测 | 焊接合格率>99.99% | --- |
| 组装 | 电机装配扭矩 | 规定值±5% | PPM<100 |
| EOL | 助力响应时间 | <80ms（FTTI 200ms的40%） | 100%通过 |
| EOL | 冗余通道一致性 | 双通道差异<2% | 100%通过 |
| EOL | Watchdog功能 | 注入故障后<150ms安全状态 | 100%通过 |
| 包装 | ECU唯一标识扫码 | 条码可读性>Grade C | 100% |
8.3 运行阶段实施
售后安全监控KPI体系：
| KPI指标 | 目标值 | 预警阈值 | 实际统计（假设） |
|---|---|---|---|
| 安全相关故障率 | <10 FIT | >5 FIT触发预警 | 8.2 FIT ✅ |
| 误报率（DTC触发率） | <0.5% | >1%触发调查 | 0.3% ✅ |
| OTA安全事件 | 0 | 任何事件需评估 | 0 ✅ |
| 安全件替换率 | <0.1% | >0.05%触发趋势分析 | 0.07% ✅ |
| HARA假设偏差 | 无 | 任何偏差需复核 | 暴露度偏差+0.1 ✅ |
8.4 服务阶段实施
EPS维修安全要求：
- 转向拉杆更换后必须执行转向角度传感器标定
- 扭矩传感器不允许单独更换（必须更换总成）
- EPS ECU更换后必须通过诊断仪执行安全功能自检
- 禁止使用非原厂ECU（ASIL D安全等级无法保证等效性）
8.5 报废阶段实施
EPS系统报废处置：
- ECU中的数据（DTC、里程、运行时长）上传OEM数据库
- ECU闪存进行安全擦除（3次覆写）
- 电机永磁体按稀土回收要求处置
- 转向柱机械部分按金属废料处理（物理破坏转向齿轮防止回流）
8.6 EPS全生命周期安全成本分析
以下是对一个典型ASIL D EPS系统进行全生命周期安全管理的成本估算：
| 阶段 | 安全活动 | 单台成本（估算） | 占比 |
|---|---|---|---|
| **生产** | EOL安全测试（含设备折旧） | ¥15-25/台 | 20% |
| **生产** | SPC监控+追溯系统 | ¥5-10/台 | 8% |
| **生产** | 安全件来料检验 | ¥3-5/台 | 5% |
| **运行** | 售后安全数据监控平台 | ¥2-3/台/年 | 15% |
| **运行** | OTA安全评估（年均2次） | ¥8-12/台 | 12% |
| **服务** | 维修培训+安全章节编制 | ¥5-8/台 | 8% |
| **服务** | 替换件等效性验证 | ¥2-3/台 | 4% |
| **报废** | 数据安全处理+防回流 | ¥3-5/台 | 5% |
| **管理** | 安全审计+审核费用 | ¥10-15/台 | 13% |
| **合计** | --- | **¥53-86/台** | 100% |
关键洞察：全生命周期安全管理成本约占产品总成本的3-5%，但可以有效降低召回风险（一次召回的成本通常是全生命周期安全管理成本的10-100倍）。

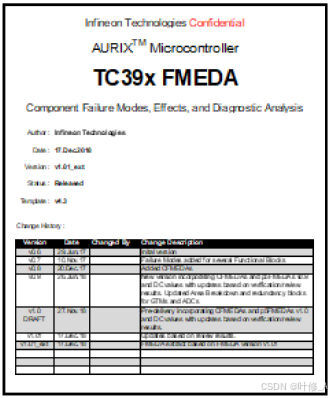

图16：TC39x系列芯片的FMEDA分析报告模板（来源：Infineon AN1002 FuSa in a Nutshell）
图17：ASIL等级与诊断覆盖率（DC）要求对照表（来源：Infineon AURIX TC3xx Architecture Part2 User Manual）
图18：安全闭环反馈机制（来源：作者绘制）
九、第三版新增趋势：数字化运维与OTA安全
9.1 数字孪生与预测性维护
ISO 26262第三版WD草案中引入了对数字孪生技术在运维阶段应用的讨论：
数字孪生在功能安全运维中的应用：
| 应用场景 | 技术实现 | 安全价值 |
|---|---|---|
| **实时安全监控** | 基于数字孪生的安全机制仿真 | 实时检测安全机制退化 |
| **预测性维护** | 基于运行数据的寿命预测模型 | 在安全件失效前主动更换 |
| **OTA影响评估** | 数字孪生中预验证OTA变更 | 在实车部署前发现安全问题 |
| **故障复现** | 数字孪生复现场故障场景 | 加速根因分析 |
9.2 V2X协同安全
第三版还关注了V2X通信对功能安全运维的影响：
- 车辆可以通过V2X网络向其他车辆广播安全相关信息
- 基础设施可以辅助检测车辆安全状态
- 云端安全监控平台可以跨车队分析安全趋势
9.3 网络安全与功能安全的运维协同
根据ISO/SAE 21434与ISO 26262的协同要求，运维阶段需要同时考虑：
- 安全补丁管理：网络安全补丁不能影响功能安全机制
- 入侵检测与安全响应：检测到网络攻击时的安全功能保持
- 安全通信证书管理：V2X安全证书的吊销/更新不影响功能安全
十、常见陷阱与避坑指南
10.1 生产阶段的常见陷阱
| 陷阱 | 后果 | 正确做法 |
|---|---|---|
| **安全参数抽检而非全检** | 漏检可能让安全件带缺陷出厂 | 安全相关参数100%在线检测 |
| **EOL测试时间压缩** | 为提升产线UPH牺牲测试覆盖率 | 安全测试工站不能计入节拍 |
| **允许安全件返修** | 返修可能引入新的失效模式 | 安全件不合格直接报废 |
| **追溯信息不完整** | 召回时无法精确定位受影响批次 | 建立从物料到成品的完整追溯链 |
| **忽视环境应力筛选（ESS）** | 潜在缺陷在出厂后暴露 | 对安全件实施温度循环+振动筛选 |
10.2 运行阶段的常见陷阱
| 陷阱 | 后果 | 正确做法 |
|---|---|---|
| **售后数据未按安全等级分类** | 安全关键故障被当作普通故障处理 | 建立分级分类的快速响应机制 |
| **OTA前不做安全评估** | 安全机制被意外修改 | OTA变更必须经过安全评审 |
| **忽视"未触发DTC的隐性故障"** | 安全机制静默失效 | 定期进行安全机制功能抽检 |
| **HARA假设不随时间复核** | 暴露度/可控性实际已变化但ASIL未更新 | 至少每年进行一次HARA复核 |
10.3 服务阶段的常见陷阱
| 陷阱 | 后果 | 正确做法 |
|---|---|---|
| **使用非等效替换件** | 安全度量不达标 | 严格执行替换件等效性验证 |
| **维修后不做安全功能验证** | 安全功能可能未恢复正常 | 维修后必须执行安全自检清单 |
| **维修手册缺乏安全章节** | 技师不了解安全特殊要求 | 维修手册必须包含安全操作专章 |
10.4 报废阶段的常见陷阱
| 陷阱 | 后果 | 正确做法 |
|---|---|---|
| **报废安全件回流市场** | 非安全件被当作安全件使用 | 物理破坏+电子吊销+标识销毁 |
| **高压系统拆卸不规范** | 人员触电风险 | 严格遵循高压安全拆卸SOP |
| **安全数据未备份就销毁** | 丧失事故调查的关键证据 | 先备份后销毁，保留法规要求期限 |
十.五 Part 7工程工具链推荐
在实际实施ISO 26262-7的过程中，以下工具链可以显著提升工作效率：
生产阶段工具：
| 工具类型 | 推荐方案 | 核心功能 |
|---|---|---|
| MES系统 | SAP ME / 西门子Opcenter | 生产过程数据采集与追溯 |
| SPC工具 | Minitab / InfinityQS | 统计过程控制与分析 |
| EOL测试 | NI TestStand + LabVIEW | 自动化产线末端测试 |
| 追溯系统 | 基于条码/RFID的追溯平台 | 全链路物料追溯 |
运行阶段工具：
| 工具类型 | 推荐方案 | 核心功能 |
|---|---|---|
| 故障管理 | JIRA + 自定义安全插件 | 故障分类/追踪/闭环 |
| 数据分析 | Python(akshare)+PowerBI | 售后数据挖掘与可视化 |
| OTA管理 | AWS IoT / Azure IoT Hub | OTA部署与回滚管理 |
| 数字孪生 | ANSYS Twin Builder / MATLAB | 运行状态实时仿真 |
服务与报废阶段工具：
| 工具类型 | 推荐方案 | 核心功能 |
|---|---|---|
| 维修手册 | 结构化XML（S1000D标准） | 安全章节管理 |
| 备件管理 | SAP PM / IBM Maximo | 安全件替换件管理 |
| 数据销毁 | Blancco / DBAN | 安全数据擦除验证 |
| 合规管理 | 环保合规平台（RoHS/REACH） | 报废处置合规 |
十一、审核与认证视角
11.1 TÜV审核中的常见问题
在功能安全认证审核中，Part 7相关的不符合项（Non-Conformity）通常集中在以下方面：
| 审核发现类型 | 严重程度 | 占比 | 典型描述 |
|---|---|---|---|
| 缺乏售后安全数据闭环流程 | Major | 25% | 未建立S级故障的快速响应机制 |
| 生产COP程序不完善 | Major | 20% | 安全参数检测未覆盖所有Safety Requirement |
| 替换件管理缺失 | Minor | 15% | 未建立安全件替换件等效性评估流程 |
| OTA安全评估不充分 | Major | 20% | OTA变更未经过安全影响评估即部署 |
| 报废处置规范缺失 | Minor | 10% | 未建立安全件防回流机制 |
| 安全案例未持续维护 | Minor | 10% | 安全案例停留在开发阶段，未随运行更新 |
11.2 审核准备Checklist
图9：ISO 26262-7审核准备Checklist
十二、总结与展望
12.1 核心要点总结
ISO 26262-7为功能安全的"最后一公里"提供了完整的框架指引。本文的核心要点如下：
| 阶段 | 核心关键词 | 工程核心要求 |
|---|---|---|
| **生产** | 一致性、防错、追溯 | 100%在线检测、安全件禁返修、完整追溯链 |
| **运行** | 闭环、反馈、OTA | 分级响应、HARA复核、OTA安全评估 |
| **服务** | 等效性、验证、手册 | 替换件等效验证、维修后安全自检、安全章节 |
| **报废** | 数据安全、防回流 | 数据备份销毁、高压安全拆卸、防回流措施 |
12.2 Part 7与Part 1-6的追溯关系
ISO 26262-7并非孤立存在，它与Part 1-6有着紧密的双向追溯关系：
| Part 7工作产品 | 追溯到 | 追溯来源 |
|---|---|---|
| 生产COP程序 | 技术安全需求（TSR） | Part 4 Clause 5 |
| EOL测试规范 | 安全需求（SSR + TSR） | Part 4-6 |
| 售后故障报告 | FMEA失效模式 | Part 4-6 Clause 8 |
| HARA复核报告 | 原始HARA报告 | Part 3 Clause 7 |
| OTA安全评估 | 功能安全概念 | Part 3 Clause 9 |
| 替换件等效性报告 | 硬件安全度量 | Part 5 |
| 安全案例更新 | 安全案例（原始版本） | Part 2 Clause 7 |
核心原则：Part 7的每一个工作产品都必须能够追溯到Part 1-6的某个上游工作产品。如果无法追溯，说明安全管理链路存在断裂，需要在安全案例中补充说明。
12.3 未来展望
随着汽车产业向智能化、电动化、网联化方向发展，Part 7的重要性将持续提升：
- OTA将成为常态：软件定义汽车的趋势意味着OTA更新越来越频繁，每次更新都需要安全评估。据预测，到2028年，一辆智能汽车每年将接收10-20次OTA更新，其中30-50%涉及安全相关功能的调整。
- 数据驱动安全：海量道路数据将通过AI分析驱动安全改进。通过机器学习算法对百万辆车的运行数据进行分析，可以提前6-12个月预测潜在的安全风险。
- 数字孪生贯穿运维：从被动响应转向主动预测。每辆在途车辆都将拥有自己的数字孪生模型，实时监控安全机制的健康状态。
- 多标准协同：功能安全+网络安全+SOTIF在运维阶段的协同将成为新课题。特别是在OTA场景中，一次更新可能同时涉及三个标准的考量。
- 供应链安全延伸：随着SEooC概念的推广，芯片供应商需要在安全手册（Safety Manual）中包含更多关于生产一致性和替换件管理的要求。
- 监管合规趋严：各国监管机构（如NHTSA、UNECE WP.29）对售后安全的监管要求日趋严格，ISO 26262-7将成为进入全球市场的必备合规基础。
参考标准条款索引
- ISO 26262-7:2018 Clause 4（适用性）
- ISO 26262-7:2018 Clause 5（生产阶段要求）
- ISO 26262-7:2018 Clause 6（运行阶段要求）
- ISO 26262-7:2018 Clause 7（服务阶段要求）
- ISO 26262-7:2018 Clause 8（报废阶段要求）
- ISO 26262-1:2018 Clause 4（术语定义）
- ISO 26262-2:2018 Clause 7（功能安全评估）
- ISO 26262-3:2018 Clause 7-8（HARA）
- ISO 26262 第三版WD草案（OTA与敏捷运维趋势）
12.4 Part 7实施成熟度模型
为了帮助企业评估和改进Part 7的实施水平，以下是功能安全运维成熟度模型：
| 成熟度等级 | 描述 | 典型特征 |
|---|---|---|
| **Level 1 - 初始级** | 被动响应 | 无正式COP流程；售后数据未分类；维修手册无安全章节 |
| **Level 2 - 管理级** | 建立基本流程 | 有COP但覆盖率不完整；有故障分类但无快速响应；有替换件清单但未分级 |
| **Level 3 - 定义级** | 标准化流程 | 完整的COP体系；分级故障响应机制；替换件等效性验证流程；维修手册安全章节 |
| **Level 4 - 量化管理级** | 数据驱动 | SPC监控所有安全参数；KPI量化管理；HARA定期复核；安全案例持续维护 |
| **Level 5 - 持续优化级** | 预测性管理 | 数字孪生实时监控；AI驱动的故障预测；闭环数据驱动设计改进；跨标准协同管理 |
行业现状：根据TÜV SÜD 2025年的功能安全审核统计，全球OEM中约有60%处于Level 2-3水平，30%处于Level 3-4水平，仅约10%达到了Level 5。Tier1供应商的整体成熟度更低，约50%仍在Level 2以下。这也是为什么ISO 26262第三版特别强化了对Distributed Development（分布式开发）中供应商安全管理的要求。
12.5 给安全工程师的行动清单
如果你正在负责建立或完善Part 7的实施体系，以下是建议的行动清单：
短期行动（0-3个月）：
- 盘点现有的生产安全测试覆盖率，识别遗漏的安全参数
- 建立售后故障的安全分级分类标准
- 审查维修手册中是否包含安全操作章节
- 制定安全件替换件的管理规范
中期行动（3-12个月）：
- 建立完整的追溯系统，实现从物料到成品的全链路追溯
- 部署SPC系统，对安全关键工序进行统计监控
- 建立OTA安全评估流程，与软件版本管理集成
- 开发售后安全数据分析平台
长期行动（12个月+）：
- 引入数字孪生技术，实现运行状态的实时监控
- 建立AI驱动的故障预测系统
- 实现功能安全+网络安全+SOTIF的统一运维管理平台
- 推动组织达到成熟度Level 4-5水平
*本文基于ISO 26262:2018标准原文编写，工程实践部分参考行业公开资料与通用工程经验。文中案例均为教学演示用途，不代表特定企业的实际事件。所有成本数据为行业估算范围，实际值因企业规模和车型定位而异。*
本文基于ISO 26262:2018标准原文编写，工程实践部分参考行业公开资料。文中案例均为教学演示用途，不代表特定企业的实际事件。
