DeviceNet主站转Profinet从站网关配置手册（1500PLC ↔那智机器人）

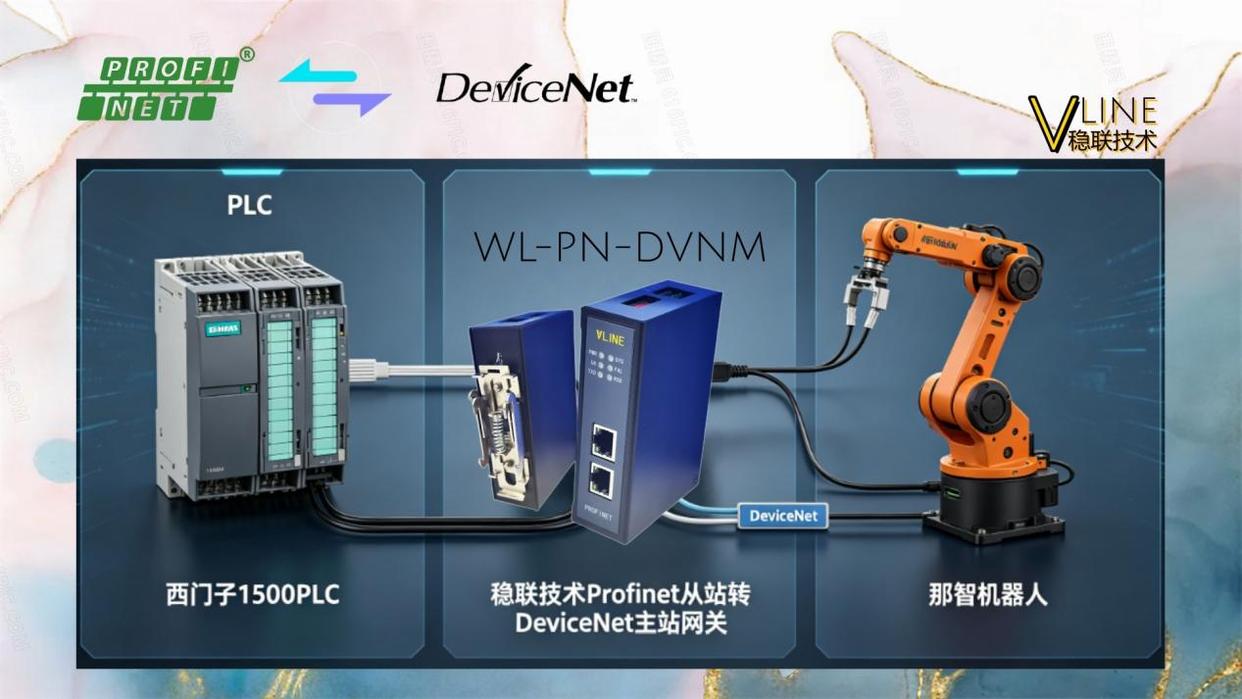

使用场景：西门子S71500PLC（Profinet控制器）协议网关（PN从站/DNT主站）那智机器人（DeviceNet从站）。
核心目标：实现PLC与机器人双向I/O数据交换，解决DeviceNet起始地址0001无效问题。
1.网络拓扑与参数规划
PLC：192.168.20.189
网关：192.168.20.5

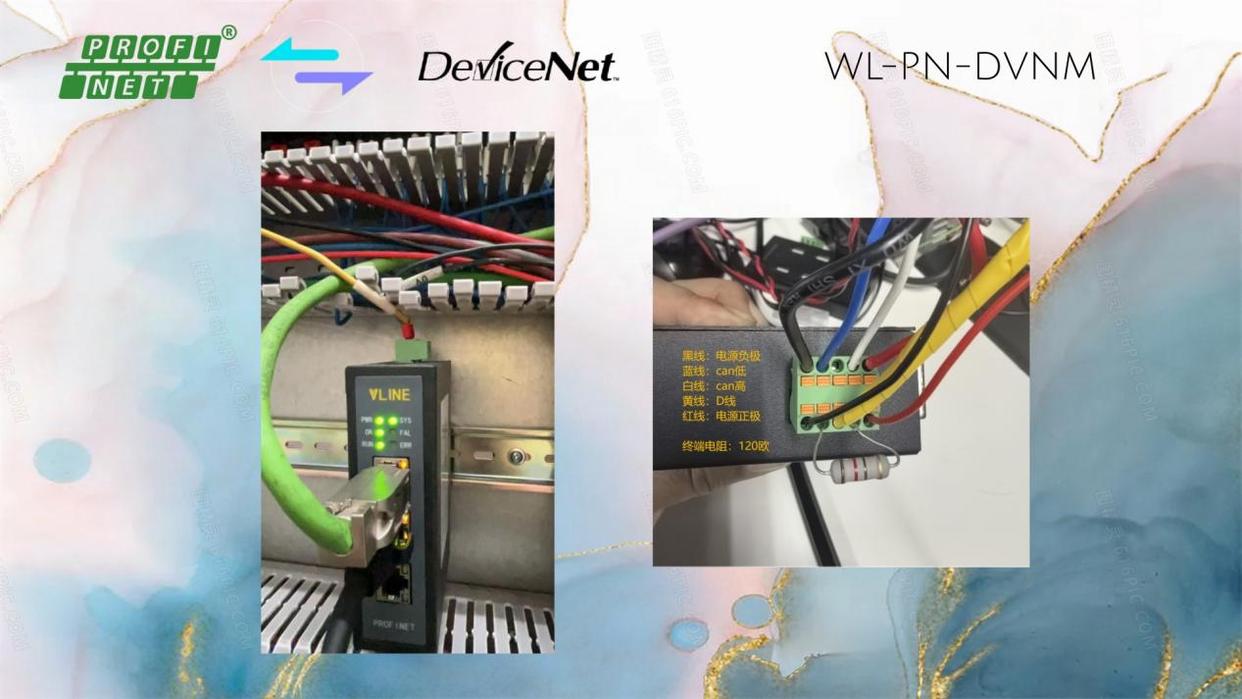

DeviceNet：波特率125kbps，终端电阻120欧
网关：主站（MACID=0）
机器人：从站（NodeID=00162）
2.西门子1500PLC（TIAPortal）组态
1.创建项目→添加CPU15111PN→设置IP 192.168.20.189。
2.安装网关GSDML：硬件目录→安装GSD→选择网关文件→确认。

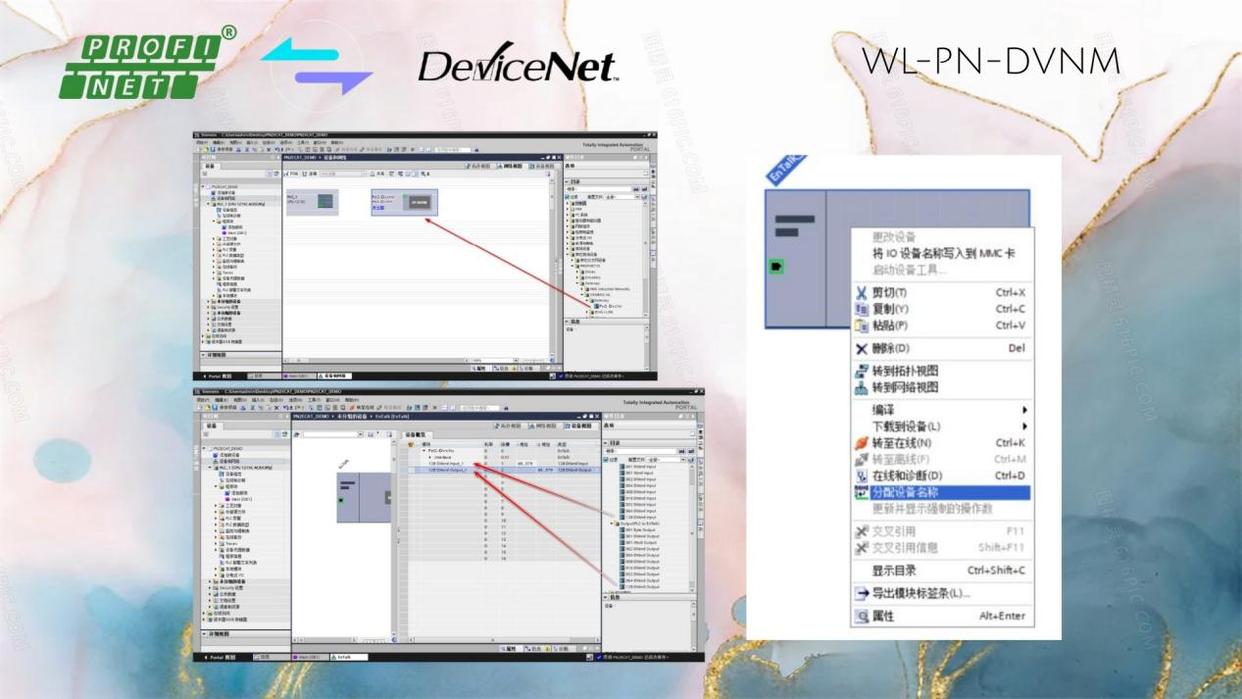

3.网络视图→插入网关→分配IP192.168.20.5，设备名"pn-dvn"。
4.网关属性→I/O配置：输入64字节、输出64字节。
5.地址区分配：
机器人→PLC：I128～I159
PLC→机器人：Q128～Q159
6.编译→下载到PLC→在线查看Profinet连接正常。
3.网关配置软件操作

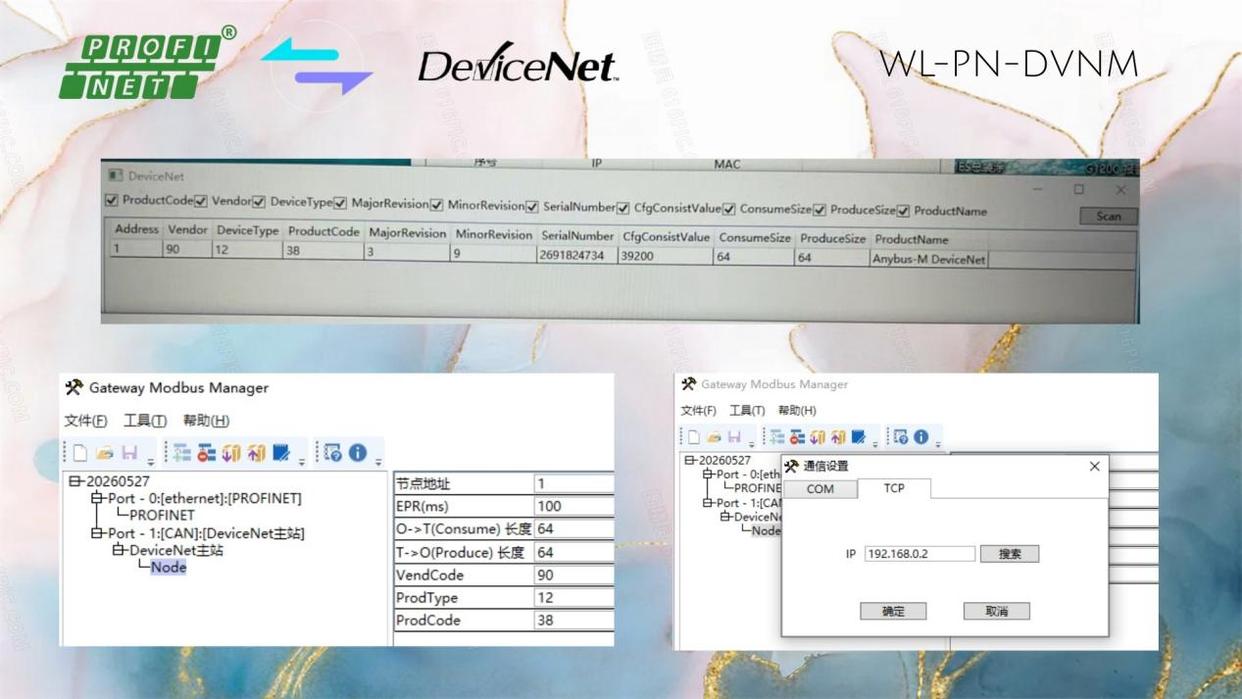

1.连接电脑至DeviceNet主站转Profinet从站网关同网段→启动配置软件→设备扫描→连接网关。
2.Profinet参数：
模式：从站
IP：192.168.20.5
I/O：64入/64出
3.DeviceNet参数：
模式：主站（Scanner）
波特率：125kbps
主站ID：0

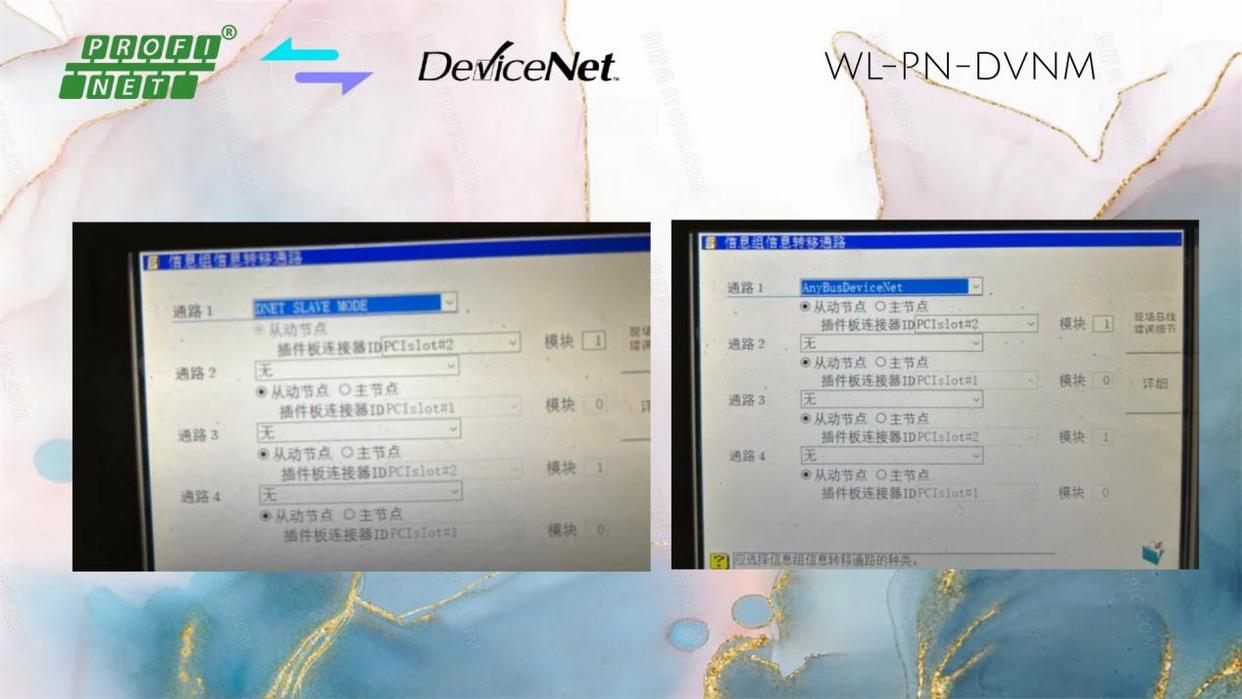

扫描从站→添加Node（机器人）
4.数据映射：
DeviceNet→Profinet（输入）：机器人输出→PLC I区
Profinet→DeviceNet（输出）：PLC Q区→机器人输入
5.下载配置→重启DeviceNet主站转Profinet从站网关→确认双网通信正常。
4.那智机器人DeviceNet参数
1.示教器→菜单→I/O→DeviceNet。
2.节点地址：2，波特率：125kbps。
3.I/O地址设置：
输入（PLC→机器人）：0642（64字节）
输出（机器人→PLC）：0642（64字节）
⚠️错误设置：0001→通信通但PLC无数据；改为0162后正常。
4.启用DeviceNet→重启机器人→查看I/O状态。
5.故障分析：通信建立但PLC无数据
现象：Profinet、DeviceNet指示灯正常，网关显示连接，但PLCI区无变化。
排查：
1.DeviceNet主站转Profinet从站网关监视：DeviceNet侧有机器人输出数据；
2.PLC组态：I/O长度匹配；
3.机器人侧：输出起始地址0001无效，改为0642后数据立即上传。
根本原因：DeviceNet规范中地址0、1常作为系统保留，部分设备不允许用户I/O从0001开始。
6.结论与建议
本方案可稳定实现1500PLC与那智机器人双向通信；
组态三要素：GSD正确、I/O长度一致、IP同网段；
DeviceNet从站禁止使用0/1作为I/O起始地址，建议从642（0xA2）或更高开始；
现场调试优先用网关监视工具，快速定位数据断链点。
