研究背景：为什么B-SFCB值得关注？
在海洋、盐碱地等强腐蚀环境中，普通钢筋容易被腐蚀，导致结构寿命大幅缩短。纤维增强聚合物（FRP）筋虽然耐腐蚀，但脆性大、延性差。为了兼顾耐腐蚀 和力学性能 ，研究人员开发了钢-FRP复合筋（SFCB），即外部FRP包裹内部钢芯。
其中，玄武岩FRP包裹的SFCB（B-SFCB） 性价比高，适合工程推广。但它在氯盐和碱性环境下的长期性能数据仍然稀缺，传统经验模型难以准确捕捉其非线性退化趋势。
该研究正是为了解决这一问题：通过系统实验 + LSTM神经网络，建立可解释的耐久性预测模型。
实验方法：怎么做的？
材料与试件
-
B-SFCB直径14mm，钢芯直径8mm，BFRP层厚3mm
-
纤维体积分数约65%，环氧树脂基体
暴露环境（180天）
-
去离子水（对照组）
-
5% NaCl溶液（模拟氯盐环境）
-
碱性溶液 pH=13.0（模拟混凝土孔隙环境）
-
温度恒定20℃
测试内容
-
质量变化（吸湿行为）
-
拉伸性能（强度、弹性模量、断裂模式）
-
SEM微观形貌
-
LSTM模型训练与预测
图文解析（重点干货）

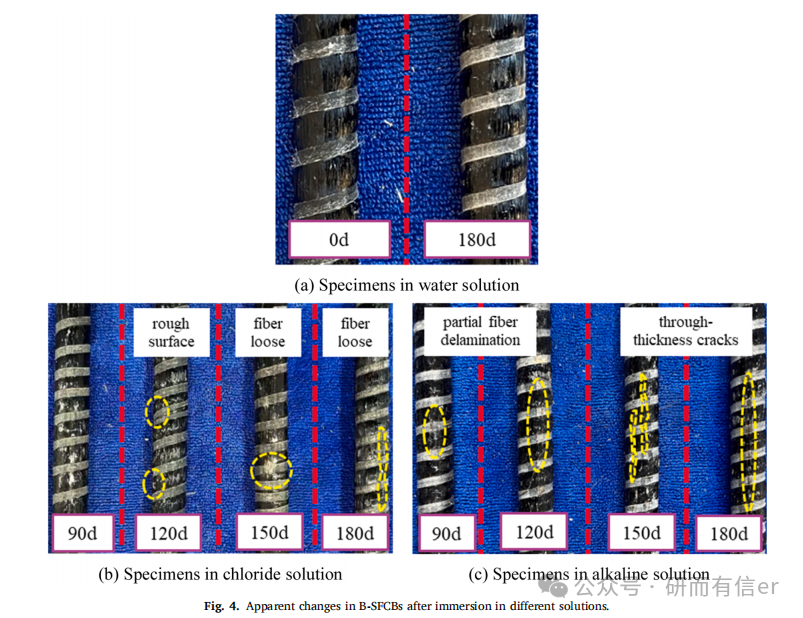

图4：不同溶液浸泡后的表面退化（原文 Fig. 4）
📍 位置：第5页
这张图直观展示了B-SFCB在不同环境下的外观变化：
-
水环境：180天后表面几乎没有变化，结构稳定。
-
氯盐环境：120天开始表面粗糙，150天出现局部纤维松动。
-
碱性环境：90天出现微裂纹，150天纤维脱粘，180天出现径向裂纹。
🔍 解读：碱性环境对BFRP层的破坏最为严重，为后续强度退化提供了直接证据。

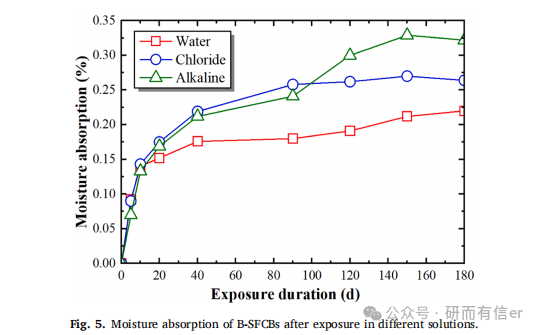

图5：不同环境下的吸湿曲线（原文 Fig. 5）
📍 位置：第5页
-
初期所有环境都出现快速吸湿（Fickian扩散）
-
碱性环境吸湿最高（0.329%），原因：水解引发微裂纹，形成溶液通道
-
氯盐环境次之，水环境最低
🔍 解读：吸湿行为是强度退化的"先行指标"，后续模型正是基于这一关系建立。

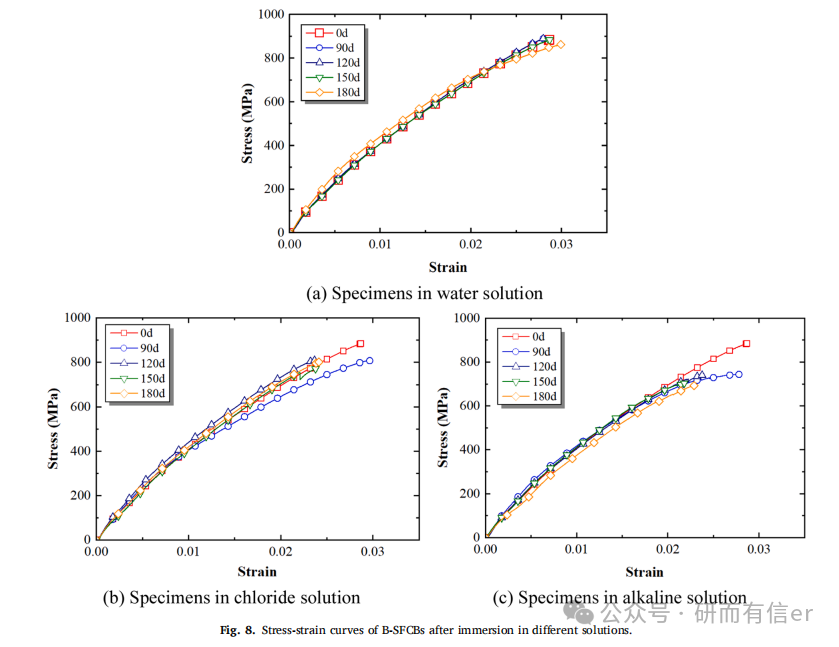

图8：拉伸应力-应变曲线（原文 Fig. 8）
📍 位置：第8页
-
水环境：曲线基本重合，说明几乎没有退化
-
氯盐环境：峰值荷载逐步下降
-
碱性环境：180天后峰值荷载降至初始的70%
🔍 解读：碱性环境对B-SFCB的拉伸强度影响最大，180天保留率仅70.6%。

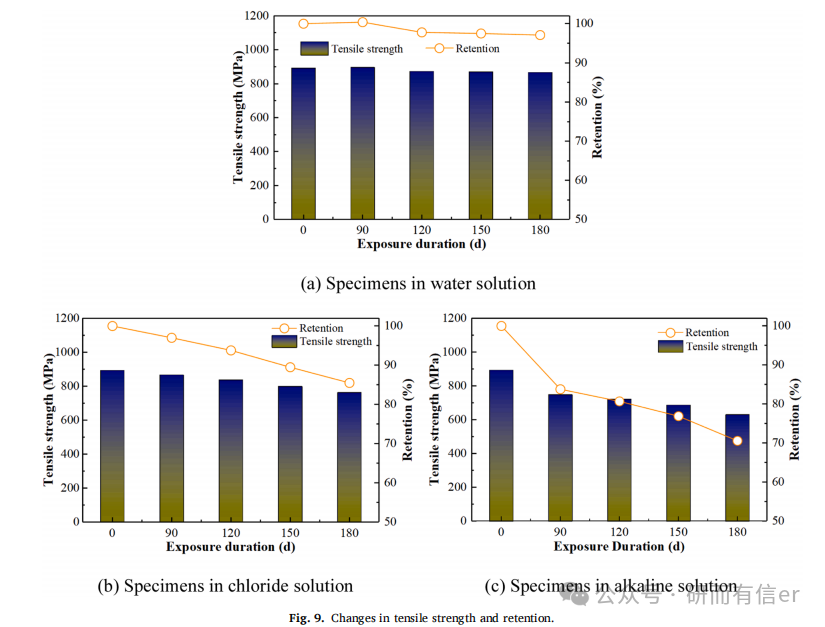

图9：强度保留率变化（原文 Fig. 9）
📍 位置：第9页
-
水环境：>97%
-
氯盐环境：85.5%
-
碱性环境：70.6%
🔍 解读：B-SFCB在碱性环境中的退化最严重，但在实际混凝土中（pH≈12-13）仍有应用潜力。

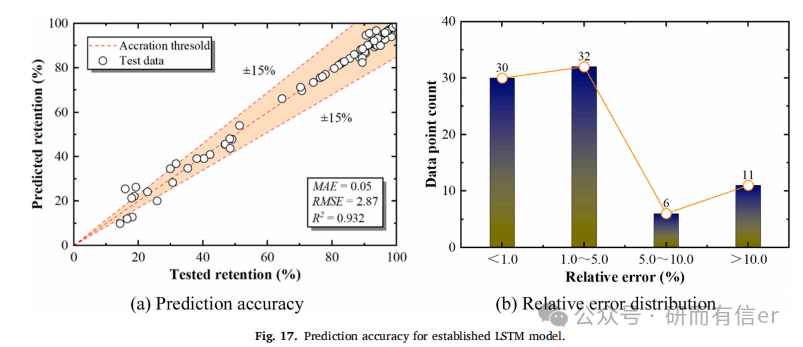

图17：LSTM模型预测精度（原文 Fig. 17）
📍 位置：第16页
-
R² = 0.932，RMSE = 2.87，MAE = 0.05
-
80.5%样本预测误差小于5%
🔍 解读：LSTM模型在有限数据下仍表现出高精度，说明其在复杂环境下的退化预测能力。

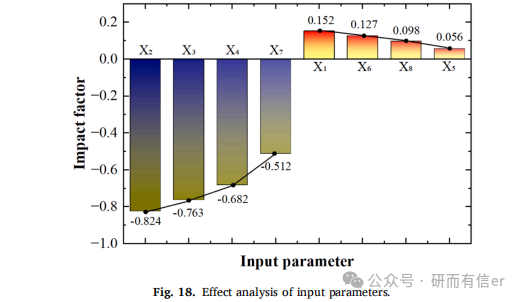

图18：关键输入参数影响分析（原文 Fig. 18）
📍 位置：第16页
-
pH影响最大：pH从7升到13.3，TSR从93.7%降至31.5%
-
温度次之：60℃下TSR显著下降
-
暴露时间、氯盐浓度也是关键变量
🔍 解读：这为实际工程中的耐久性设计提供了明确的方向------控制碱性和温度是重点。
模型亮点：从黑箱到显式预测
除了LSTM，作者还提出了一个显式预测模型，将强度保留率与吸湿行为直接挂钩：
-
吸湿率 < 0.17%：无退化
-
吸湿率 0.17%--0.33%：线性下降
-
公式：TSR = -125% × 吸湿率 + 121.25%
并进一步耦合pH、温度、氯盐浓度的影响：
TSR = d(pH) × d(T) × d(C,t) × TSR₀
总体预测精度约83%，对工程实践有直接参考价值。
结论与启示
-
B-SFCB在氯盐和碱性环境中会出现明显的强度退化，但钢-FRP界面保持完整，说明结构整体性仍在。
-
LSTM模型能有效预测强度保留率，适用于多参数耦合的复杂环境。
-
吸湿行为是强度退化的关键中介变量，可作为快速评估指标。
-
pH和温度是影响最大的环境因素，在工程应用中应重点关注。
最后说两句
这篇研究的价值不仅在于提供了一组高质量的180天实验数据，更在于它展示了机器学习 + 显式建模如何共同服务于工程耐久性评估。对于从事海洋工程、桥梁、港口等领域的工程师和研究人员来说，这是一篇值得细读的"方法论+应用"型论文。
如果你对LSTM建模过程、显式模型公式或实验细节有疑问，欢迎留言讨论。
注：更多关于聚合物性能预测的前沿知识小编之前有推荐，可以详查置顶文章：审稿人坦白：没有PINN的复材力学论文，我现在直接打C
如果您觉得文章不错，欢迎点赞、关注、收藏及转发
