6.3 # GigE Vision：半导体X光检测的高速图像传输协议

GigE Vision：半导体X光检测的高速图像传输协议

核心速览 ：GigE Vision是AIA制定的工业机器视觉以太网标准，在中盾S700M中负责16位高清X射线图像实时传输 ，通过GVCP控制面+GVSP数据面 双协议架构，结合GenICam通用接口实现设备统一控制与2μm级图像无损传输，是S700M高精度检测的关键技术支撑。

---

一、协议本质与核心架构

1. 基本定义与定位

GigE Vision（千兆以太网视觉）是自动化成像协会(AIA) 于2006年发布的工业相机接口标准，基于IEEE 802.3以太网 与UDP/IP协议栈 ，专为机器视觉应用设计，实现未压缩高分辨率图像的长距离高速传输。

在S700M中，GigE Vision承担X光探测器与上位机间的16位图像数据传输 ，保障2μm级超高分辨率图像无丢失、低延迟传输，是实现半导体封装内部缺陷检测的基础。

2. 双协议核心架构（GVCP+GVSP）

协议模块	全称	核心功能	传输特点	S700M应用场景
GVCP	GigE Vision Control Protocol	设备发现、IP配置、参数读写、事件通知、丢包重传请求	低带宽控制流，基于UDP	探测器参数设置（曝光时间、增益）、CT扫描同步控制
GVSP	GigE Vision Stream Protocol	图像数据传输、像素格式定义、帧同步	高带宽数据流，基于UDP	16位X射线图像实时传输，支持单帧/连续采集模式

---

二、GenICam集成：统一控制的关键

GigE Vision深度集成GenICam(Generic Interface for Cameras) 标准，这是S700M实现跨平台兼容与灵活控制的核心：

1. GenApi：提供标准化参数访问接口，支持S700M探测器的所有可配置参数（如分辨率、曝光、帧率）
2. GenTL：底层传输抽象层，实现Windows/Linux跨平台兼容，是Halcon等视觉软件与GigE相机通信的桥梁
3. SFNC：标准特征命名规范，确保不同厂商设备参数命名一致，简化S700M上位机开发

关键机制：S700M探测器内置符合GenICam规范的XML描述文件，上位机通过解析该文件自动识别设备功能，无需针对特定硬件编写驱动。

---

三、S700M中的应用特性与优势

1. 核心应用场景

• CT扫描图像传输：360°旋转采集的16位断层图像实时传输，保障重建精度
• 缺陷检测数据采集：支持<10μm焊点空洞的图像细节传输，满足半导体封装检测需求
• 多模态数据同步：与EtherCAT运动控制协议协同，实现"运动-曝光-采集"精确同步

2. 技术优势（对比其他接口）

对比项	GigE Vision（S700M）	USB3 Vision	Camera Link
传输距离	100米（Cat5e/Cat6），适合实验室布局	3米，限制设备摆放	10米，需专用线缆
带宽	1Gbps（理论），支持16位图像高速传输	5Gbps，但距离受限	6.8Gbps，成本高
同步能力	支持PTP/IEEE1588与Action Command，微秒级同步	一般，适合单相机	优秀，需额外硬件
扩展性	单交换机可连接多台设备，支持分布式架构	有限，依赖USB hub	差，需专用采集卡
成本	低（标准网线+网卡）	中	高（专用线缆+采集卡）

---

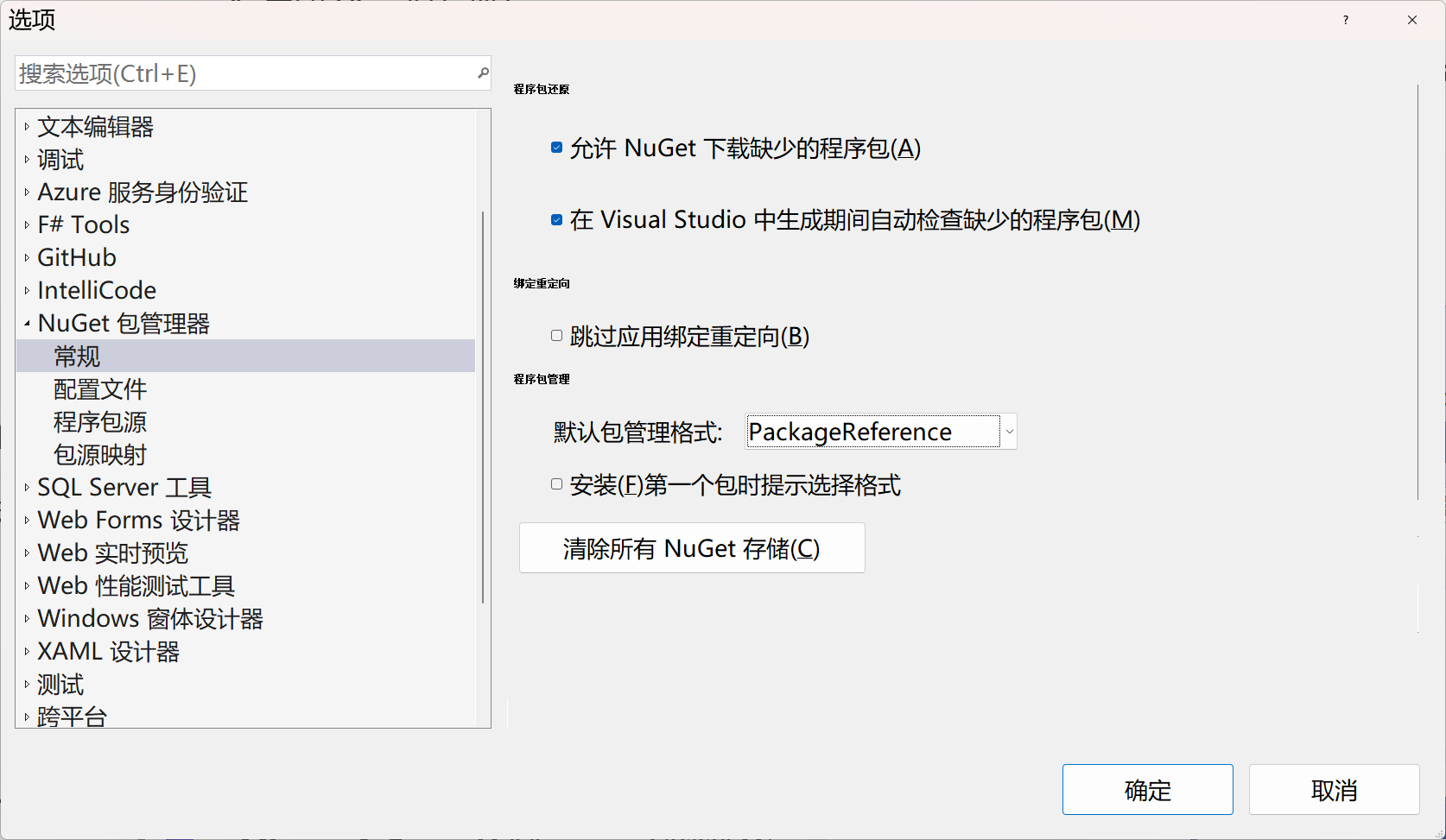

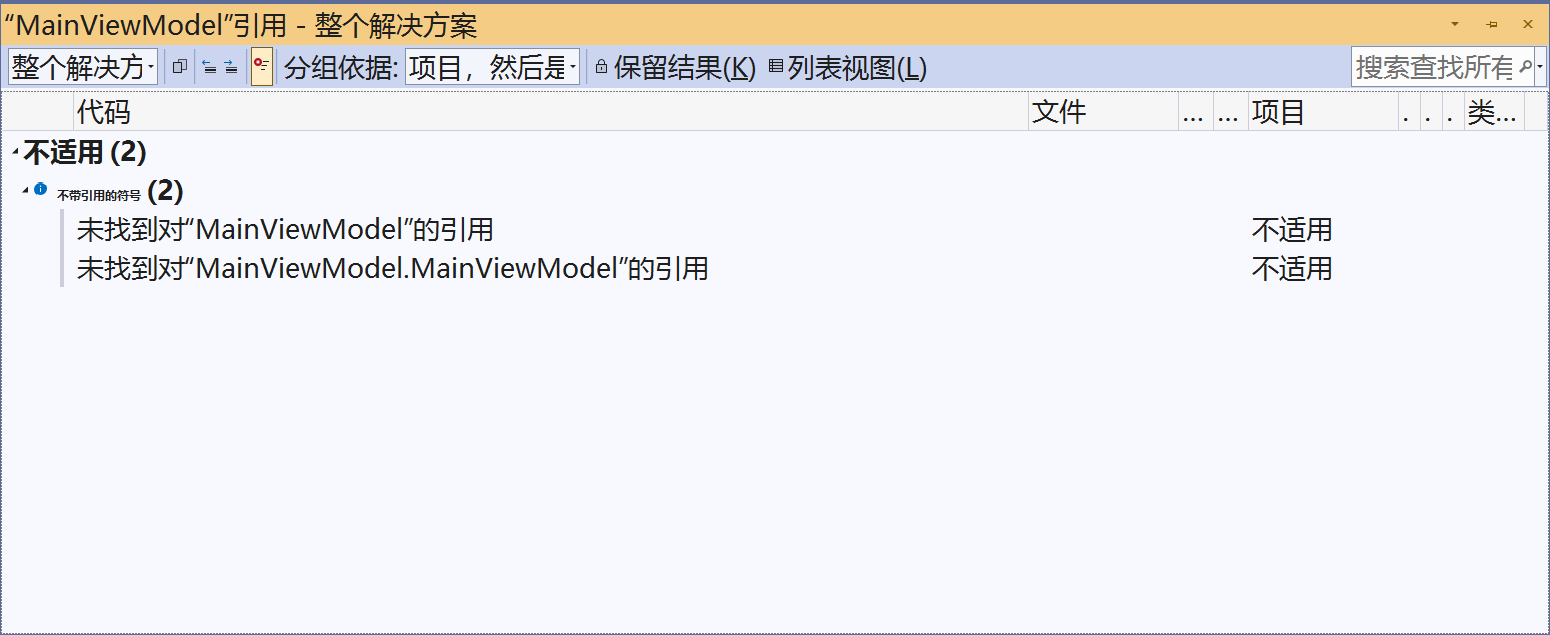

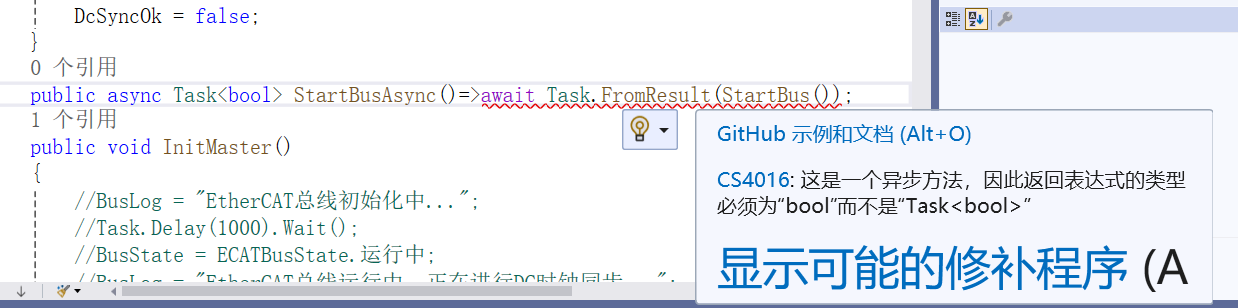

🚀 **CommunityToolkit.Mvvm

这是微软官方推荐的MVVM工具包 ，专门解决WPF/MVVM开发中重复写属性通知、命令、消息的痛点，也是你项目里正在用的核心库！

---

帮你偷懒，少写10倍代码！

不用手写 INotifyPropertyChanged 接口、不用手写 OnPropertyChanged、不用手写属性 get/set，一行标签自动生成全套MVVM代码。

---

项目里用到的 3 个核心功能

1. [ObservableProperty] → 自动生成属性（最常用）

原手写代码（10行）

private double _targetX;
public double TargetX
{
    get => _targetX;
    set => SetProperty(ref _targetX, value);
}

用工具包（1行）

[ObservableProperty]
private double _targetX;

✅ 自动生成：public double TargetX { get; set; } + 属性通知

✅ 命名规则：下划线小驼峰 _targetX → 大驼峰 TargetX

---

2. partial void OnXxxChanging → 属性赋值拦截

轴坐标限位的功能：

// 赋值前触发，可修改value
partial void OnTargetXChanging(ref double value)
{
    value = Math.Max(0, Math.Min(value, 100));
}

✅ 作用：UI输入数值 → 自动拦截 → 超限修正 → 再赋值

---

3. WeakReferenceMessenger → 模块解耦消息

LogMessage/StartScanMessage 就是用它：

// 发消息
WeakReferenceMessenger.Default.Send(new LogMessage("轴启动成功"));
// 收消息
WeakReferenceMessenger.Default.Register<LogMessage>(this, (_, msg) => {});

✅ 轴控VM、日志VM、图像VM 互相不依赖，靠消息通信

---

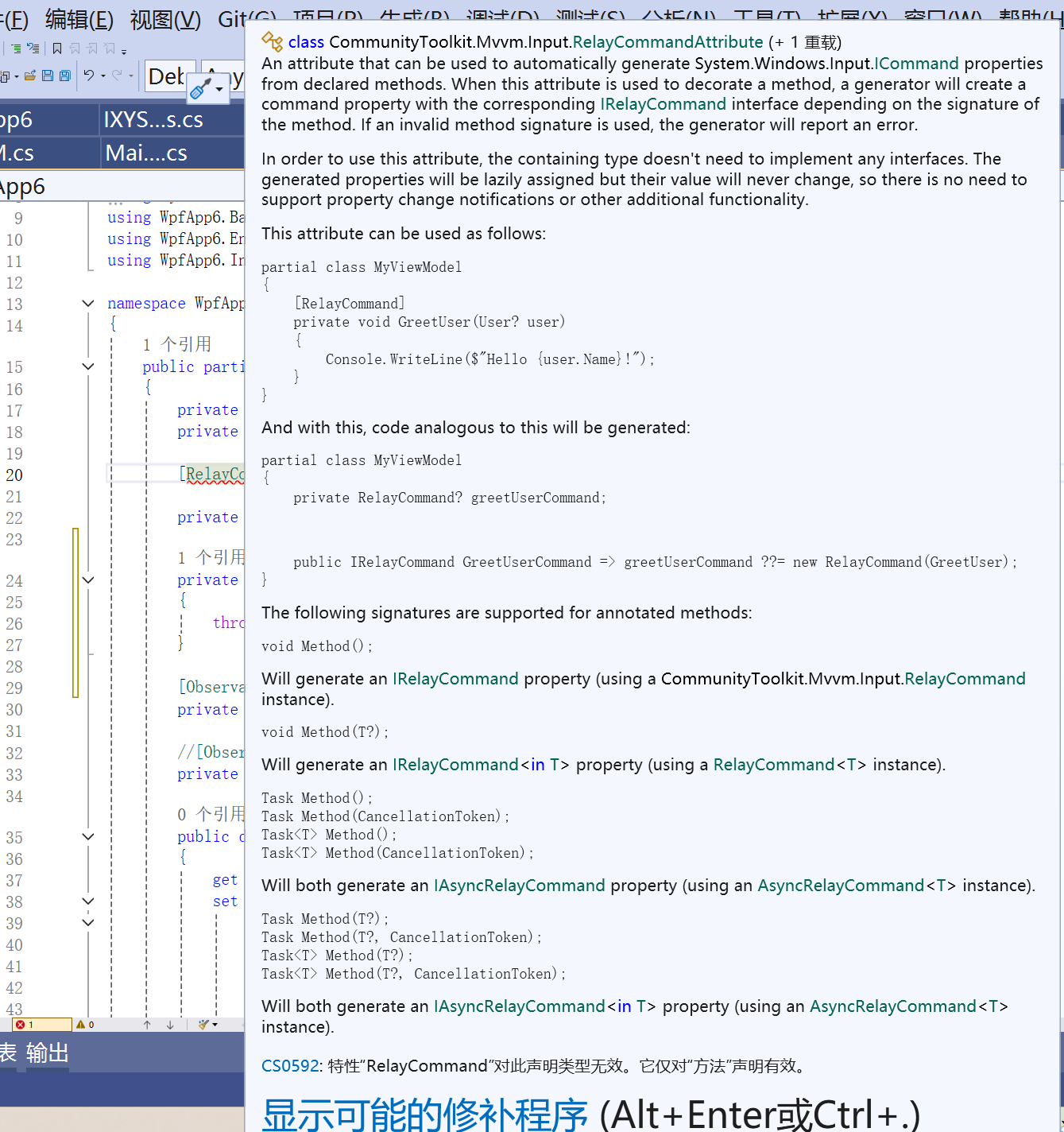

五、必备基础API

代码	作用
[ObservableProperty]	自动生成属性+通知
SetProperty(ref 字段, 值)	赋值+触发UI刷新

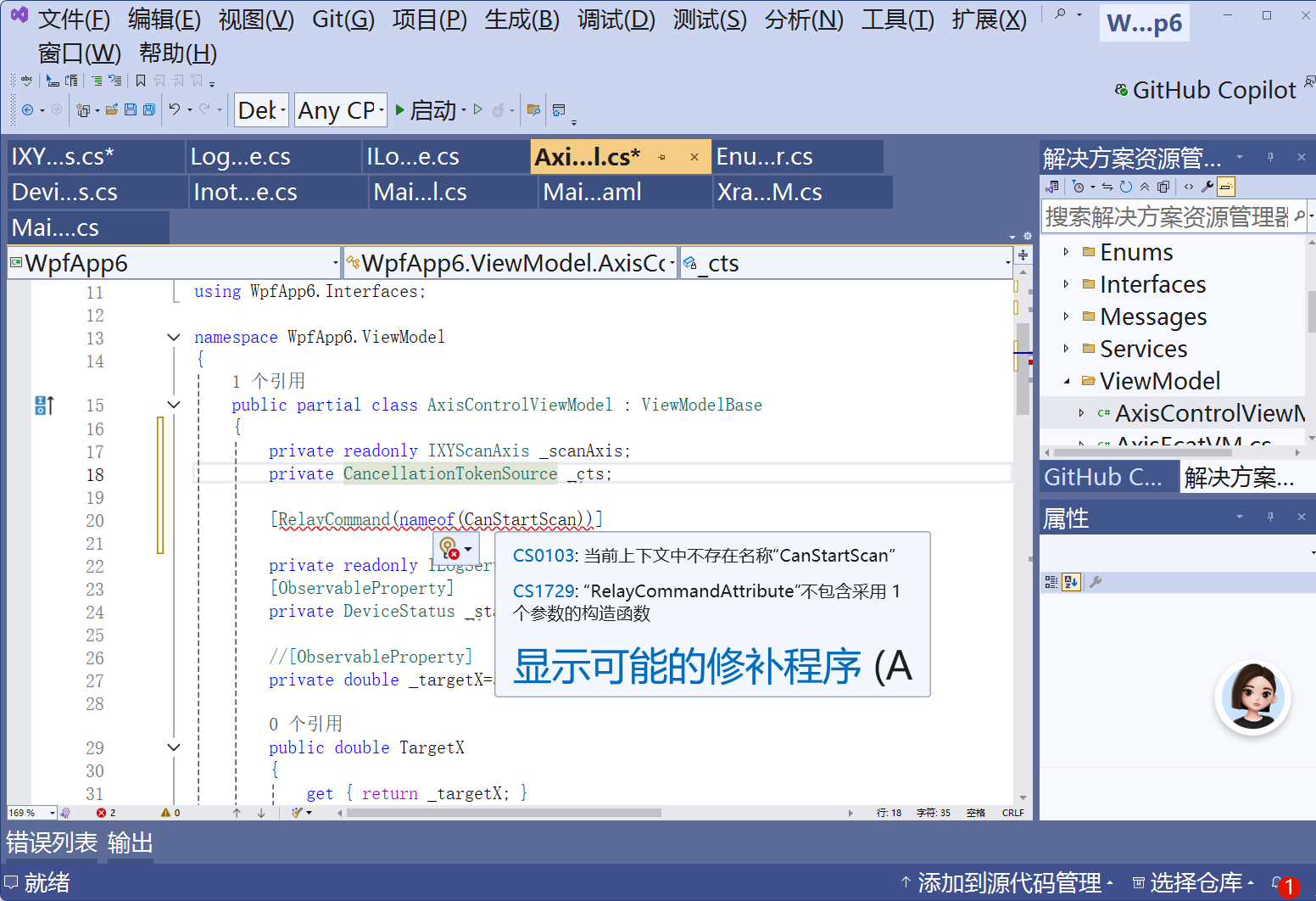

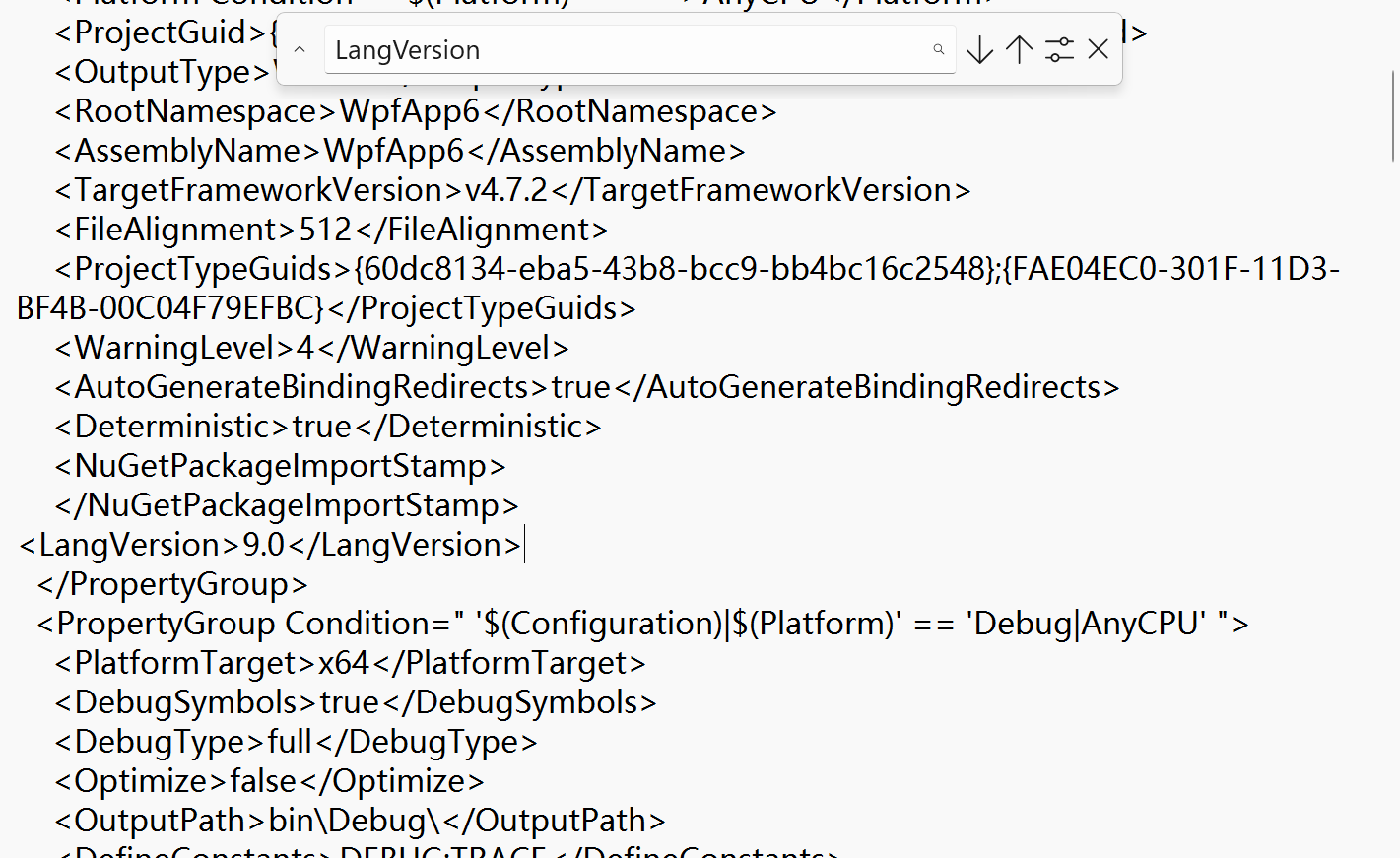

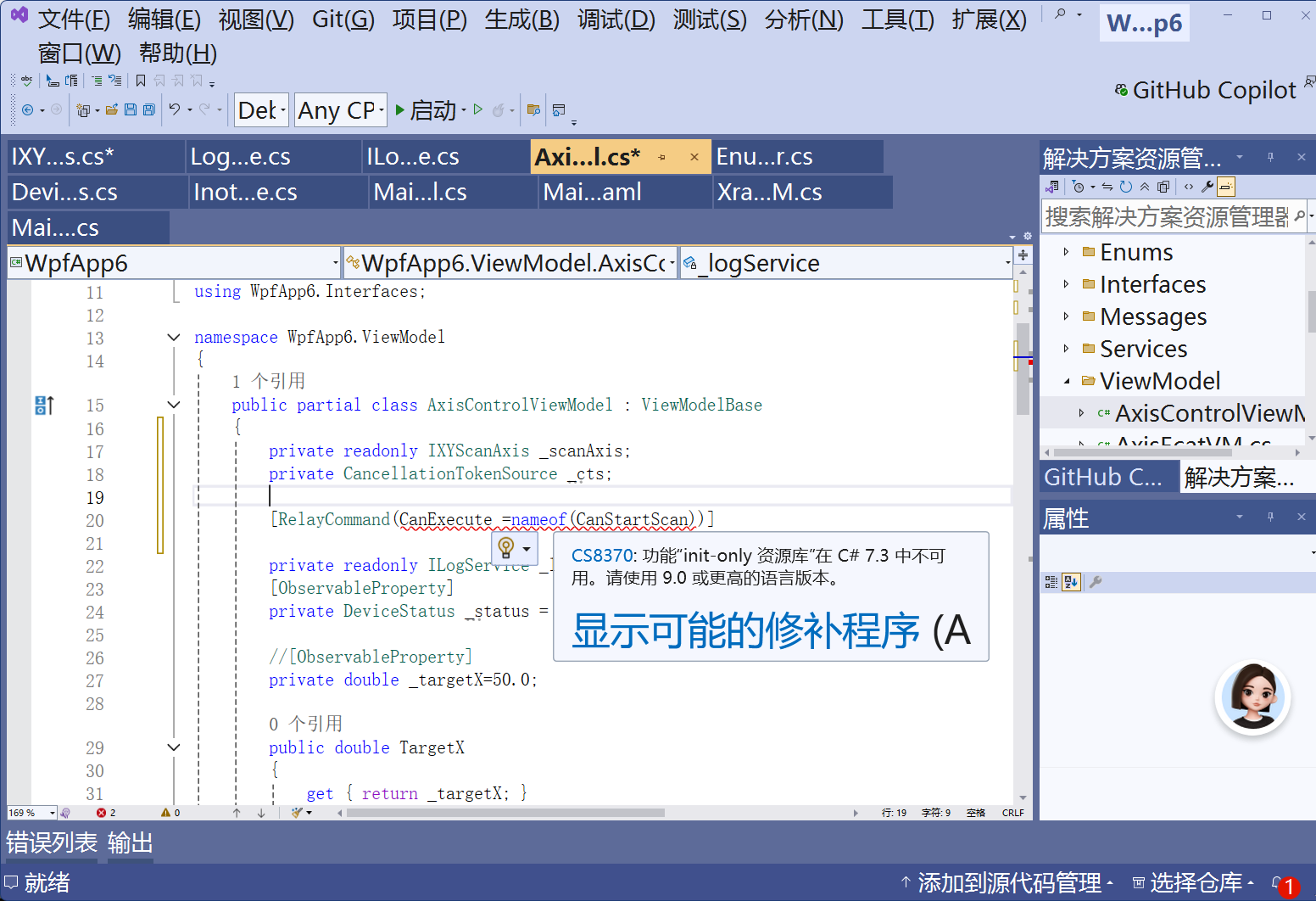

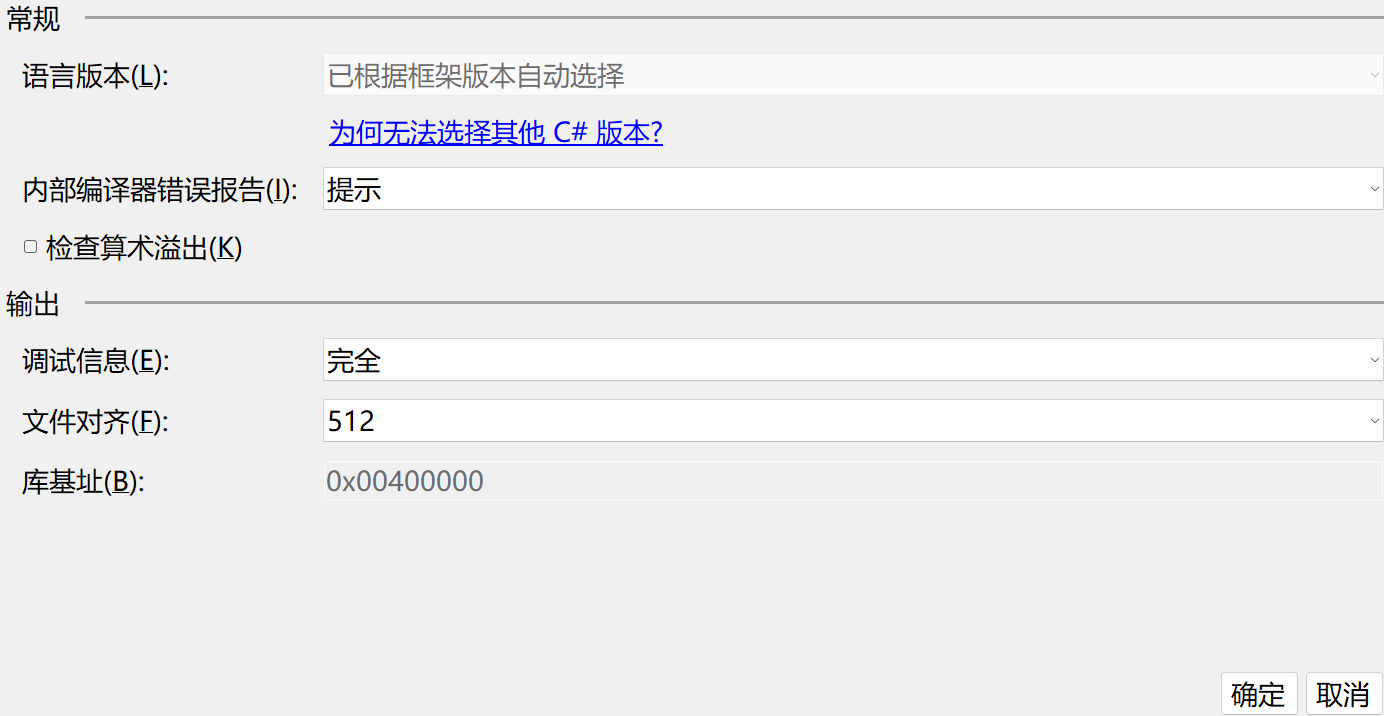

[RelayCommand]	自动生成按钮命令
WeakReferenceMessenger	跨VM消息通信

---
