一、BGP水平分割的作用及特点：

‌BGP水平分割的核心作用是防止路由环路，保障网络稳定，特点是分层防环、兼顾可靠性同时存在扩展限制‌，具体整理如下：

（一）、核心作用

‌最核心作用：防止路由环路‌：避免路由信息在不同自治系统（AS）之间、AS内部反复循环传递，导致路由计算错误、网络瘫痪。
‌减少资源浪费‌：阻断无效循环的路由更新，降低路由器CPU、带宽资源的无效消耗。
‌维持路由拓扑稳定‌：保证互联网庞大的路由体系始终保持无环状态，让数据包可以正常转发不迷路。

（二）、主要特点

‌分层设计，分场景防环‌：分为EBGP（跨AS）和IBGP（同AS内部）两种水平分割，分别解决不同场景下的环路问题：
EBGP水平分割靠路由自带的AS_PATH路径标签防环，逻辑简单可靠
IBGP水平分割因为同AS内无法靠标签防环，直接采用"从内部学的路由不再传给其他内部邻居"的规则，从传播层面阻断环路
‌规则简单可靠‌：实现逻辑清晰，防环有效性经过大规模互联网验证，是BGP默认开启的基础机制。
‌存在扩展性局限‌：IBGP水平分割会带来"路由无法完整传递"的问题，想要在大型AS内部署BGP，必须配合路由反射器或者BGP联邦才能使用。
‌兼容性强‌：和BGP其他机制（如路由聚合、选路规则）可以兼容工作，不会干扰其他功能的运行。

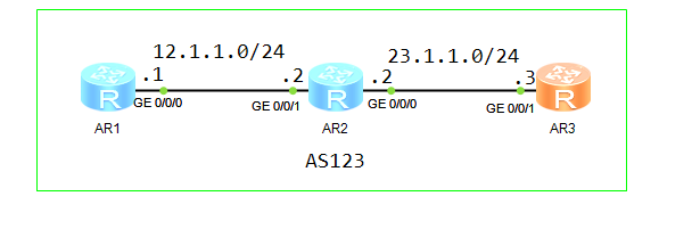

二、实验拓扑：

三、实验命令：

R1：

<Huawei>sys

$Huawei$ undo in en

$Huawei$ sys R1

$R1$ interface g0/0/0

$R1-GigabitEthernet0/0/0$ ip add 12.1.1.1 24

$R1-GigabitEthernet0/0/0$ quit

$R1$ interface loopback 0

$R1-LoopBack0$ ip address 1.1.1.1 32

$R1-LoopBack0$ quit

$R1$ ospf router-id 1.1.1.1

$R1-ospf-1$ area 0

$R1-ospf-1-area-0.0.0.0$ network 12.1.1.0 0.0.0.255

$R1-ospf-1-area-0.0.0.0$ network 1.1.1.1 0.0.0.0

$R1-ospf-1-area-0.0.0.0$ quit

$R1-ospf-1$ q

$R1$ bgp 123

$R1-bgp$ undo summary automatic

$R1-bgp$ undo synchronization

$R1-bgp$ router-id 1.1.1.1

$R1-bgp$ peer 2.2.2.2 as-number 123

$R1-bgp$ peer 2.2.2.2 connect-interface loopback

$R1-bgp$ quit

R2:

<Huawei>sys

$Huawei$ un in en

$Huawei$ sys R2

$R2$ interface g0/0/1

$R2-GigabitEthernet0/0/1$ ip add 12.1.1.2 24

$R2-GigabitEthernet0/0/1$ quit

$R2$ interface g0/0/0

$R2-GigabitEthernet0/0/0$ ip add 23.1.1.2 24

$R2-GigabitEthernet0/0/0$ quit

$R2$ interface loopback 0

$R2-LoopBack0$ ip address 2.2.2.2 32

$R2-LoopBack0$ quit

$R2$ ospf router-id 2.2.2.2

$R2-ospf-1$ area 0

$R2-ospf-1-area-0.0.0.0$ network 12.1.1.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ network 23.1.1.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ network 2.2.2.2 0.0.0.0

$R2-ospf-1-area-0.0.0.0$ quit

$R2-ospf-1$ q

$R2$ bgp 123

$R2-bgp$ undo synchronization

$R2-bgp$ undo summary automatic

$R2-bgp$ peer 1.1.1.1 as-number 123

$R2-bgp$ peer 1.1.1.1 connect-interface loopback 0

$R2-bgp$ peer 3.3.3.3 as-number 123

$R2-bgp$ peer 3.3.3.3 connect-interface loopback 0

$R2-bgp$ quit

R3：

<Huawei>sys

$Huawei$ undo info-center enable

$Huawei$ sys R3

$R3$ interface g0/0/1

$R3-GigabitEthernet0/0/1$ ip add 23.1.1.3 24

$R3-GigabitEthernet0/0/1$ quit

$R3$ interface loopback 0

$R3-LoopBack0$ ip add 3.3.3.3 32

$R3-LoopBack0$ quit

$R3$ ospf router-id 3.3.3.3

$R3-ospf-1$ area 0

$R3-ospf-1-area-0.0.0.0$ network 23.1.1.0 0.0.0.255

$R3-ospf-1-area-0.0.0.0$ network 3.3.3.3 0.0.0.0

$R3-ospf-1-area-0.0.0.0$ quit

$R3-ospf-1$ q

$R3$ bgp 123

$R3-bgp$ undo synchronization

$R3-bgp$ undo summary automatic

$R3-bgp$ router-id 3.3.3.3

$R3-bgp$ peer 2.2.2.2 as-number 123

$R3-bgp$ peer 2.2.2.2 connect-interface loopback 0

$R3-bgp$ quit

四、实验测试：

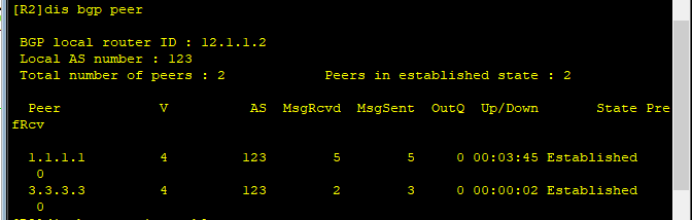

在R2上查看BGP的对等体关系，可以看到R2已经和R1，R3建立了联系

在R1上创建一个环回接口，IP地址为100.100.100.100并宣告

$R1$ interface loopback 100

$R1-LoopBack100$ ip address 100.100.100.100 32

$R1-LoopBack100$ quit

$R1$ bgp 123

$R1-bgp$ network 100.100.100.100 32

$R1-bgp$ quit

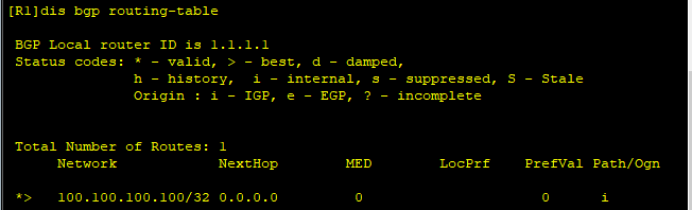

然后分别在R1，R2和R3上查看BGP路由表，可以看到R1和R2上的BGP路由表都有刚宣告的环回接口，R3上没有

R3上的路由表为空，这是因为BGP水平分割导致的，水平分割是从一个IBGP邻居学到的路由，不会再通告给其他IBGP邻居‌（俗称"内内不相传"），以此避免AS内部形成路由环路

下面我们在R2上使用路由反射来解决BGP水平分割的问题

$R2$ bgp 123

$R2-bgp$ peer 1.1.1.1 reflect-client

$R2-bgp$ quit

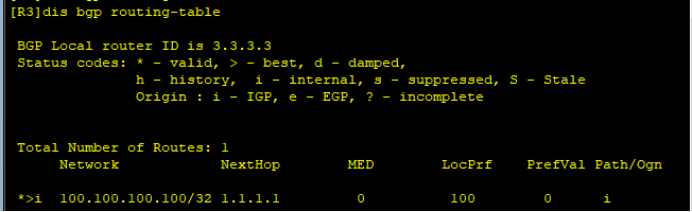

然后再在R3上查看BGP路由表，可以看到R3上的BGP路由表里已经获取到了宣告的环回接口

五、总结：

‌BGP水平分割简单说就是BGP里防止路由绕圈子出bug的规则，一句话讲就是"不让消息绕回出发地"‌，分两种情况：

不同大网络（AS自治系统）之间

就像你给隔壁公司发通知，对方又把写了你的公司名的通知发回来给你，你一看这本来就是我发的，直接扔了不收------这就是靠路由自带的"路过名单"防绕圈，就是EBGP水平分割。

同一个大网络内部

就像公司里，你从同事A那收到了消息，不能再把这个消息转给另一个同事B，避免传来传去绕出死循环------本来要求公司所有人都得直接拿到消息，得每个人都互相打招呼，人多了根本忙不过来，后面就有了路由反射器（专门的消息中转站）来解决这个问题，这就是IBGP水平分割。

路由反射就是‌选一个人当"消息中转站"‌：所有人只需要跟这个中转站传递消息，中转站再把收到的消息转发给所有人，其他人不用挨个开会了，这个中转站就是路由反射器，来中转站传话的人就是‌客户端‌。
