任务间为什么需要通信？
在 FreeRTOS 多任务系统中，本质上就是很多个并行干活的工人。
比如：
- A 任务采集传感器数据
- B 任务负责 OLED 刷屏
- C 任务负责串口打印
- D 任务负责报警/蜂鸣器
- ...
但工人多了就一定会遇到一个现实问题：
大多数时候你干你的，我干我的，但总有需要协同工作的时候。
比如：
- A 任务采集到温度数据以后，B 才能刷新 OLED
- A 任务采集到异常值以后，D 才需要鸣叫报警
- C 任务打印数据之前，必须等 A 任务把数据准备好
- ...
它们之间必然要传数据、发通知、同步工作节奏、互相"喊一声"。
在基于 FreeRTOS 实时操作系统的多任务环境中，各任务运行在相互独立的执行上下文中。
为了完成协同工作，例如：
- 任务A采集数据
- 任务B处理数据
- 任务C显示结果
就必须通过某种机制完成：
- 数据传递
- 执行同步
- 资源协调
这些机制统称为：任务间通信（Inter-Task Communication, ITC）
所以，我们可以看到，任务间具有通信的需求，就像"多个工人"完成工作需要沟通协作一样。
除此之外，任务与中断之间也有通信的需求，而且多是中断向中断传输数据、或者发送通知。
虽然标题叫做任务间通信，但任务与中断间的通信，也一并也在这里讲解。
如何实现任务间通信
现在我们已经知道，任务间确实存在通信的需求。
任务之间不仅要各自运行，还必须互相交换数据、协调工作节奏。
那问题来了：
既然任务之间需要通信，那么如何实现任务间的通信呢？
一个最简单，最容易想到的方式是：
使用全局变量。
比如定义一个全局变量：
int16_t Temperature;A 任务负责采集传感器数据：
Temperature = ReadSensor();B 任务负责在 OLED 上显示数据：
OLED_ShowNum(Temperature);乍一看，好像也没什么毛病。
但实际上问题还是挺多的，在多个任务并行的系统中：
- 如果 A 任务数据写到一半，B 任务刚好被调度运行去读，怎么办？
- 读写过程中被抢占怎么办？
- 多个任务同时访问这个变量怎么办？
- B 任务如果想"只在有新数据时再刷新OLED"，怎么办？
- ...
你会发现：
事情开始变得复杂了。
为了弥补这些问题，往往就需要：
- 增加各种全局标志位
- 增加状态变量
- 手动加锁
- 手动判断数据是否更新
- ...
慢慢地，你的程序里就会出现一堆xxxFlag：
IsDataReady
DataUpdatedFlag
BusyFlag
UpdateFinishedFlag你的大量时间，不再用来做功能开发，而是花在维护这些全局变量和状态逻辑上。
这显然是非常不可取的。
因为：
搞的太复杂，既容易出错，又难以维护，还严重影响系统的可扩展性。
那怎么办呢？
FreeRTOS 官方早就替我们思考过这个问题。
在 FreeRTOS 中，已经为我们提供了一套标准、安全、可控的任务间通信机制。
一共有哪些手段实现任务间通信呢？
FreeRTOS 为我们提供了以下常见的任务间通信手段：
- 消息队列（Queue）
- 二值信号量（Binary Semaphore）
- 计数信号量（Counting Semaphore）
- 事件标志组（Event Group）
- 任务通知（Task Notification）
- 互斥信号量（Mutex）
- 队列集（Queue Set）
这些通信机制看起来很多，但并不是每一种都同等重要、同等常用。
从工程实践角度来说，可以抓住三条主线：
- 如果是两个任务/中断之间收发数据，优先考虑使用消息队列。
- 它是最基础、最常用、最核心的任务间通信手段。
- 绝大多数"任务间传数据"的场景，都可以直接使用消息队列去解决。
- 如果是一个任务/中断给另一个任务发"通知"而不是传数据，优先考虑任务通知。
- 它是 FreeRTOS 官方最推荐的，轻量级、高性能的任务间实现通知的通信手段。
- 任务通知实际上类似二值信号量，但它性能更好，某种程度上可以把它视为二值信号量的升级版。
- 如果需要多个任务/中断互斥访问共享资源，实现类似临界区的对共享资源保护，应使用互斥信号量。
- 互斥信号量是基于任务间通信的方式，来实现临界区，本质是一个互斥锁。
- 它带有优先级继承机制，专门用于解决优先级反转问题，是共享资源保护的标准做法。
当然，总的来说：
消息队列是基础，是核心。
不管怎么样，消息队列都是这些手段中的基础。
其余通信手段，其实大部分也都涉及消息队列的使用。
所以接下来，接下来，我们就从最核心的通信手段开始------
看看消息队列是如何实现任务间通信的。
FreeRTOS的消息队列
在前面的课程内容中，我们已经学习过诸如：
- FreeRTOS任务
- FreeRTOS阻塞列表
- FreeRTOS临界区
- ...
等概念。
有了这些概念理论做支撑，我们直接看消息队列的源码，直接搞懂FreeRTOS消息队列的机制原理，也并不困难。
所以，我们学习FreeRTOS的消息队列，第一件事情就是直接看源码。
这既是对前面学习知识点的巩固和实战，也是你了解FreeRTOS消息队列最本质的第一步。
消息队列的机制原理
首先回答一个核心问题：
FreeRTOS 的消息队列到底是什么结构？
在源码queue.c文件中，所有消息队列相关实现都在这里。
当然，我们想要使用这个消息队列，也需要包含头文件queue.h。

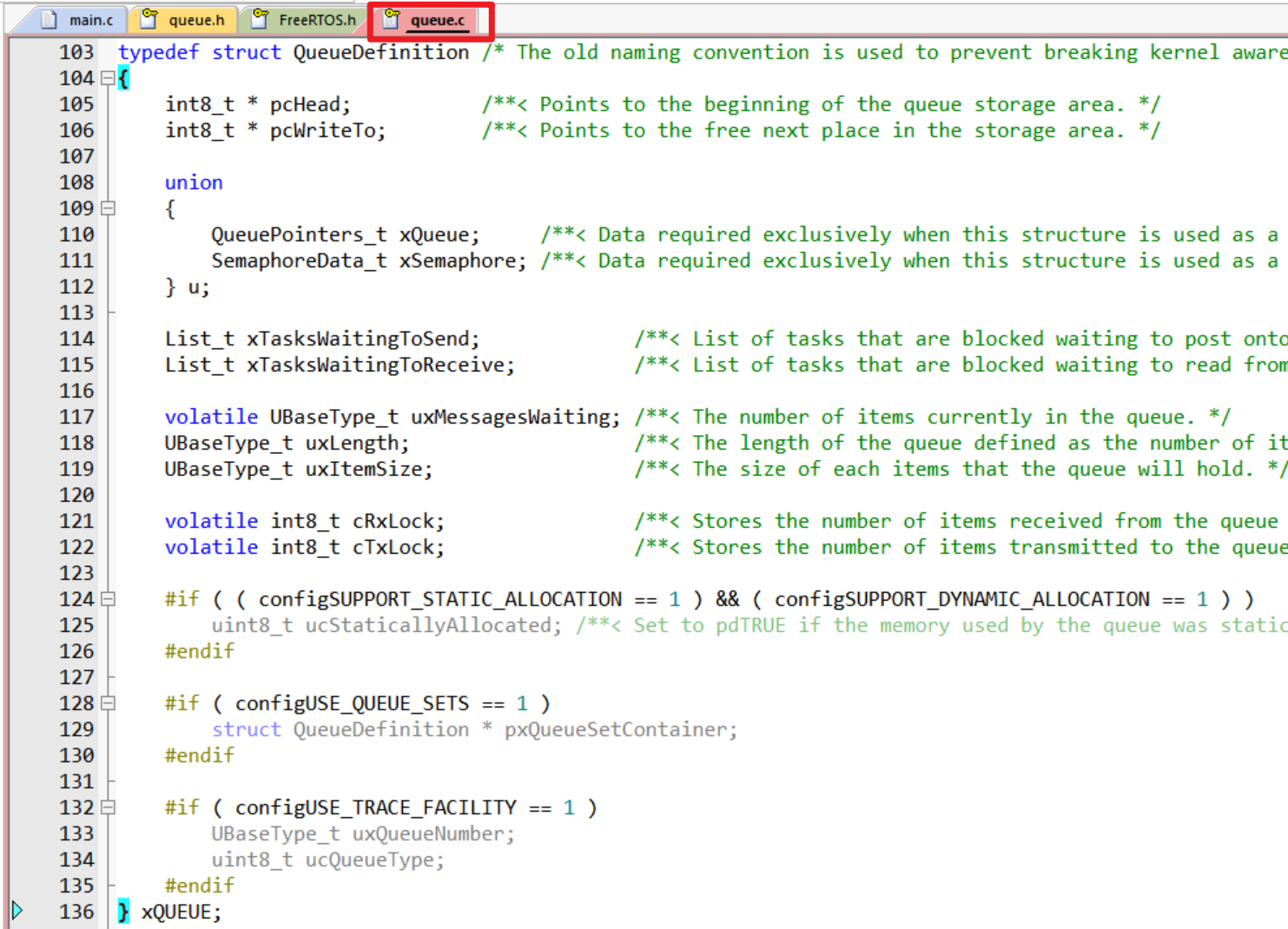

消息队列的核心数据结构，如下图所示：
消息队列本质上是一个结构体类型，其中最核心的成员如下（简化版）：
c
typedef struct QueueDefinition{
// 第一部分四个成员
int8_t *pcHead;
int8_t *pcTail;
int8_t *pcWriteTo;
int8_t *pcReadFrom;
// 第二部分两个成员
List_t xTasksWaitingToSend;
List_t xTasksWaitingToReceive;
// 第三部分三个成员
volatile UBaseType_t uxMessagesWaiting;
UBaseType_t uxLength;
UBaseType_t uxItemSize;
} xQUEUE;这些最核心的成员，我们分为三个部分来进行讲解。
我们首先讲解一下第三部分，因为它是消息队列的核心。
Tips：
在上面贴出的源码注释中，可以看到频繁出现**"Items"**单词，它是FreeRTOS消息队列的基本组成单元。
在下面的文档中，统一将FreeRTOS消息队列的基本组成单元，翻译成**"队列元素"**。
使用元素这个翻译，更符合数据结构中的术语使用习惯。
数组循环队列
首先我们先来看一下下面三个成员：
c
// 第三部分三个成员
volatile UBaseType_t uxMessagesWaiting;
UBaseType_t uxLength;
UBaseType_t uxItemSize;一个一个来介绍一下。
先看第一个：
c
volatile UBaseType_t uxMessagesWaiting;这个变量表示：
当前消息队列里已经存放了多少个元素。
注意是"队列元素的个数"，不是字节的个数。
这个成员的作用非常简单直接：就是用于判断队列是否空或满。
可以理解为：这是队列的"元素库存计数器"。
再看第二个成员：
c
UBaseType_t uxLength;这个成员表示：
此消息队列中，最多可以存放多少个元素。
强调一点：
它表示的是"元素数量"，不是字节数。
如果uxLength = 5，说明这个队列最多放 5 个元素。
那么一个元素多大呢？
这就要看第三个成员：
c
UBaseType_t uxItemSize;这个成员表示：
每个元素占多少字节。
当你创建队列时：会调用函数xQueueCreate。
实际上就是给此结构体的这两个成员传参，比如调用方式如下：
c
// 参数1：uxLength， 参数2：uxItemSize
xQueueCreate( 5, 4 );那么：
uxLength = 5
uxItemSize = 4
最终，你所创建的消息队列实际上是一个总长度20个字节，存储了5个大小为4个字节元素的数组，而且它是一个数组循环队列。

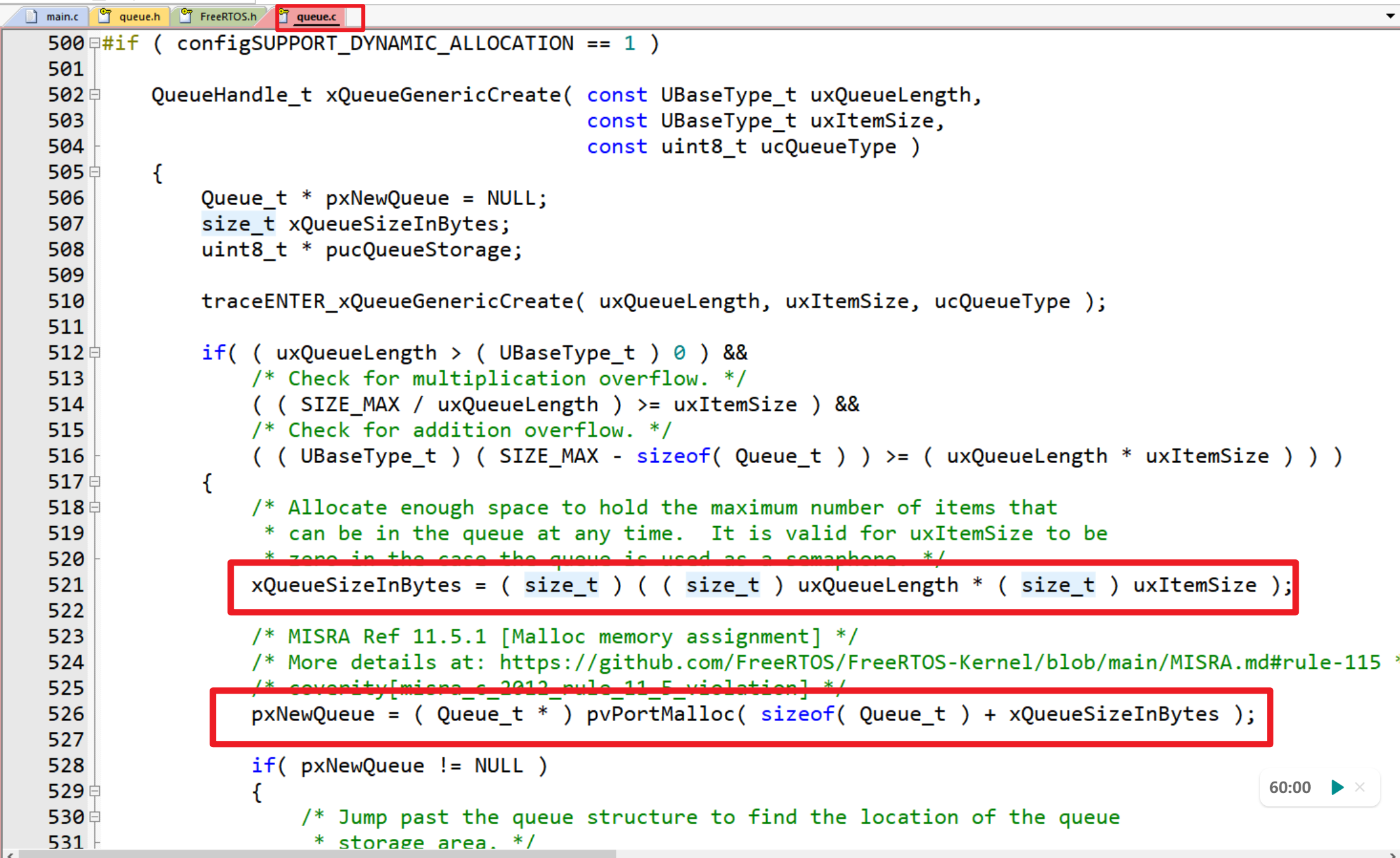

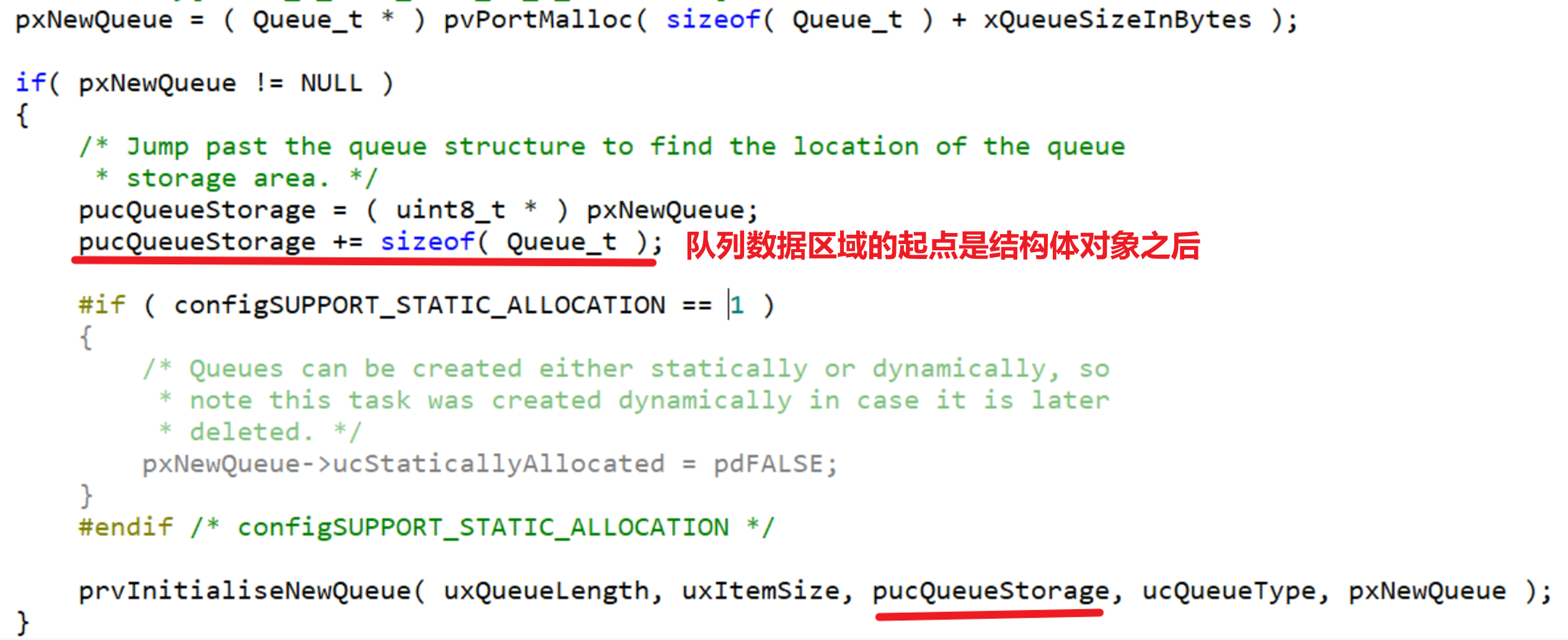

上面描述的内容，可以参考以下源码：
通常这些源码，我们能够得到以下结论：
- FreeRTOS消息队列的控制结构体，和对应的数据区域（数组循环队列区域），是直接一次性分配的连续空间。
- 数组循环队列，消息队列的数据区就紧跟在控制结构体后面。
- 之所以这样设计，是因为都使用连续内存性能更好，且分配和释放都只需要一次，更快捷。
四个操作指针
以下四个成员：
c
int8_t *pcHead;
int8_t *pcTail;
int8_t *pcWriteTo;
int8_t *pcReadFrom;本质上是：
用来管理一块连续数组内存的"边界指针 + 读写位置指针"。
我们已经知道，消息队列的数据区域本质上是一个数组。
那么这四个指针的作用，就是对这块数组内存区域进行"循环队列式"的管理。
其中：
pcHead指针：指向数组的起始地址，它是整个循环队列的"起点"。
pcTail指针，指向数组末尾的越界地址。
注意：
它并不是指向"最后一个元素"，而是指向"最后一个元素的下一个元素"。
也就是说：
pcTail 本质上是循环队列数组的"终止边界标记"。
以上两个指针是固定不动的。
它们只是用来标识这块内存区域的边界，在队列运行过程中不会发生移动。

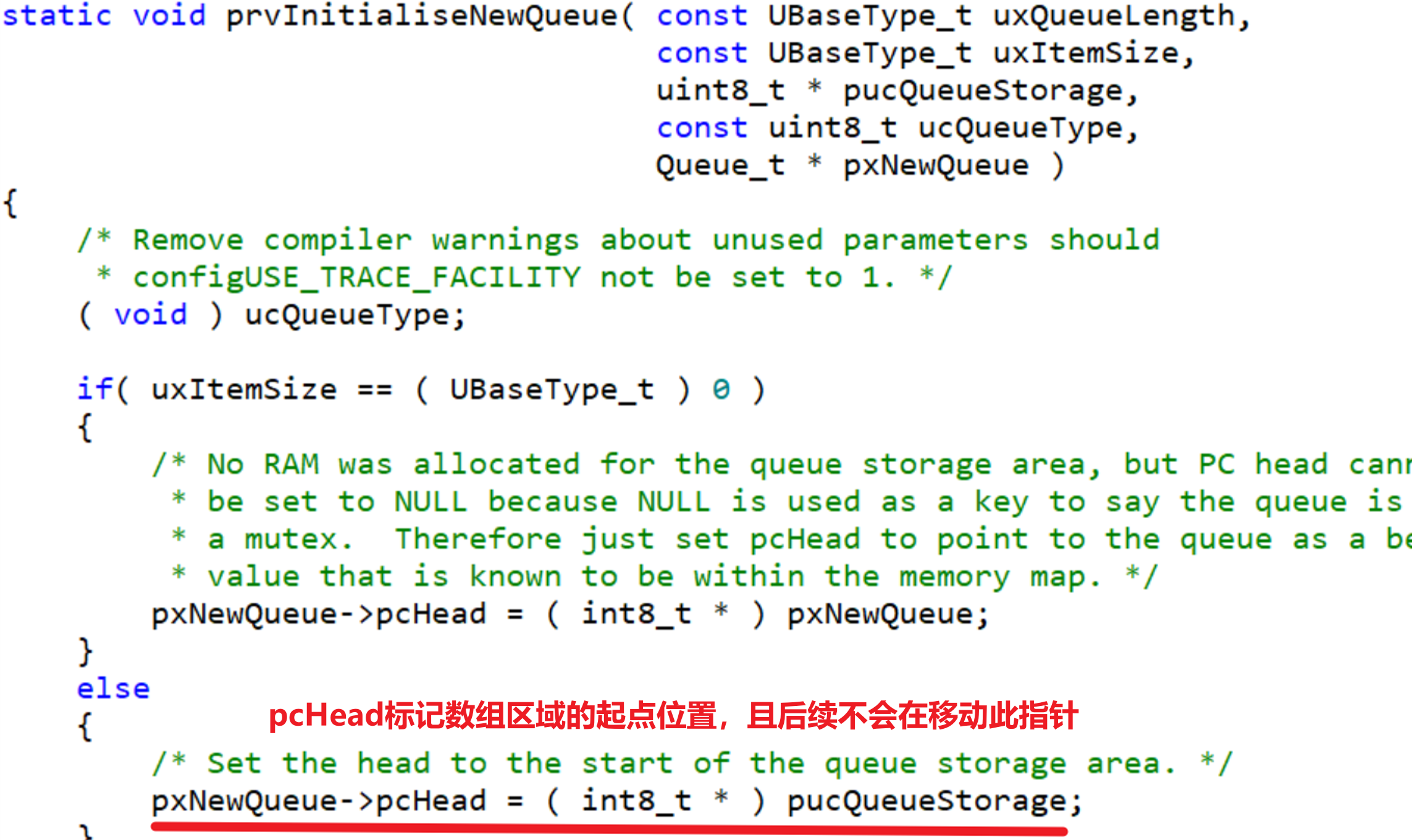

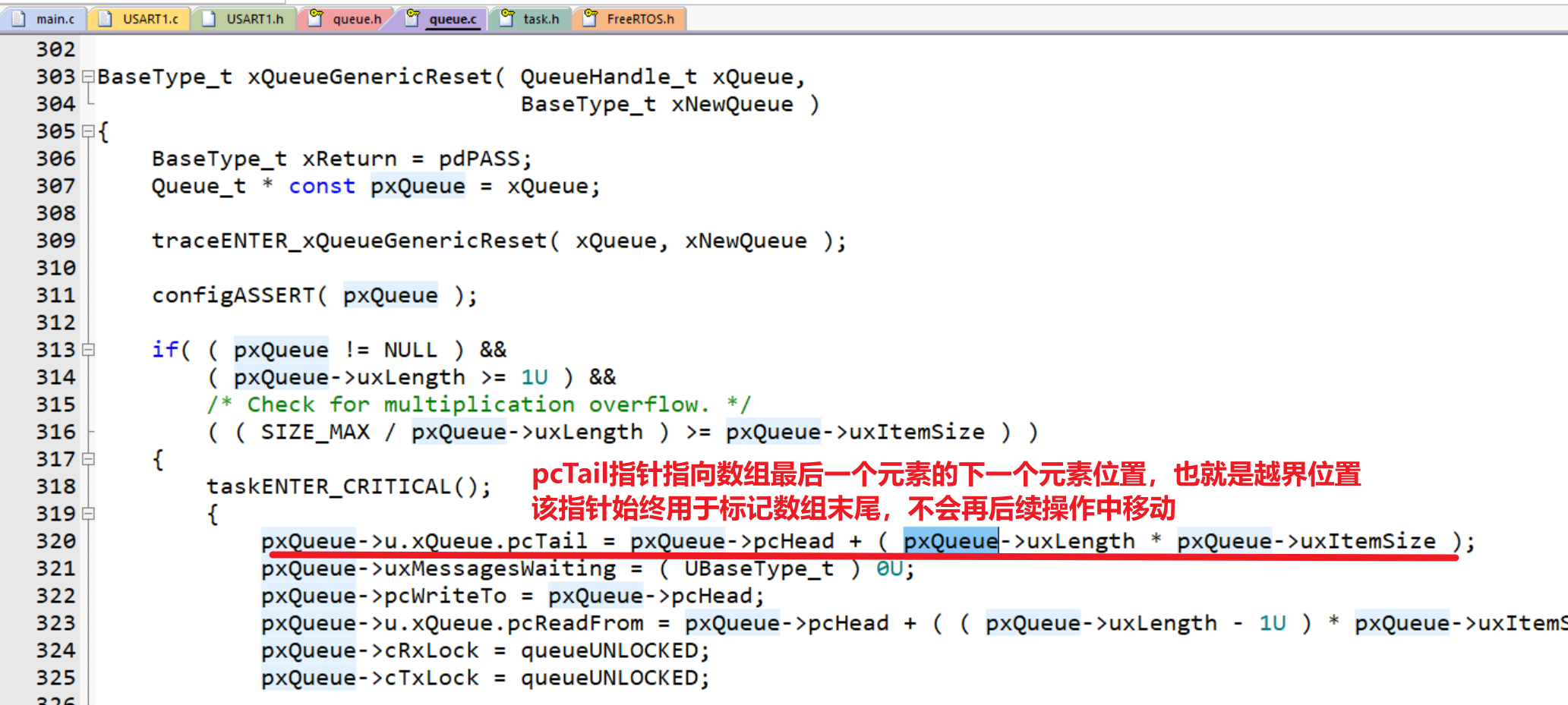

关于这两点，可以通过以下源码获悉：
在队列进行读写操作时，真正会移动的是下面两个指针：
pcWriteTo 指针：指向"下一次写入元素"的位置。
FreeRTOS 的设计是：
- 写队列操作时，先在 pcWriteTo 指向的位置写一个元素
- 然后再移动pcWriteTo 指针
- 如果该指针移动到pcTail位置，说明越界了，那么pcWriteTo 指针就会回绕到pcHead位置。
- pcWriteTo 指针一开始指向pcHead，表示队列为空，从数组起点开始写入数据。
这就是循环队列的由来。
pcReadFrom 指针：指向"上一次读取元素的位置"。
注意这里非常关键：
它并不是指向"当前可读元素"。
FreeRTOS 的设计是：
- 读队列操作时，先移动 pcReadFrom 到下一个元素
- 如果移动后
pcReadFrom == pcTail，则回绕到pcHead - 如果没到末尾或已经回绕，则从移动后的
pcReadFrom位置读一个元素
把读指针设计为"指向上一次读的位置"，可以让读操作也采用"先移动（含回绕处理）→ 再读取"的统一流程，减少边界的特殊判定。

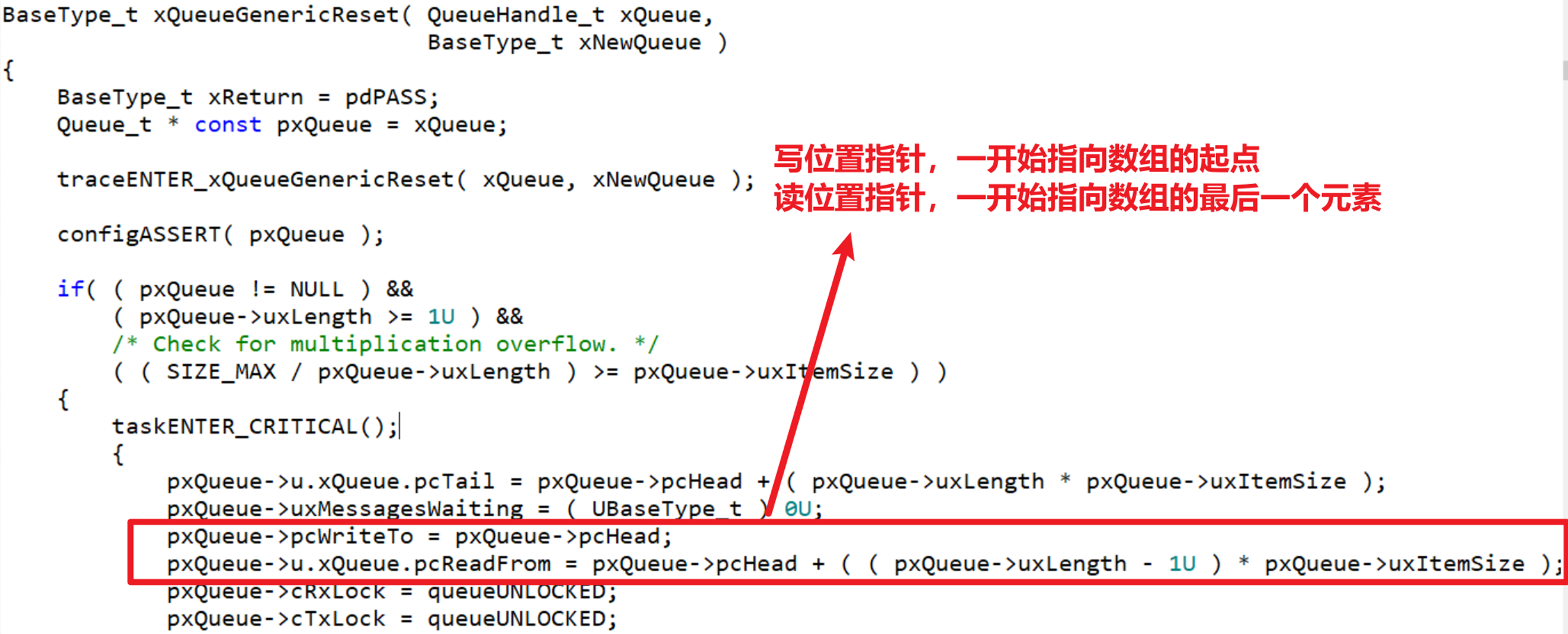

关于这两个读写位置指针，其源码如下图所示：
所以，这四个指针本质就是：
两个边界指针（Head / Tail）
两个移动指针（Write / Read）
它们配合在一起，让一个普通数组具备了：循环队列的能力。
最后还是需要强调一点的就是：
队列满不满，不靠指针判断，而是靠成员uxMessagesWaiting来进行判断。
指针只负责移动，这个计数器用来记录队列状态。
FreeRTOS消息队列的结构示意图

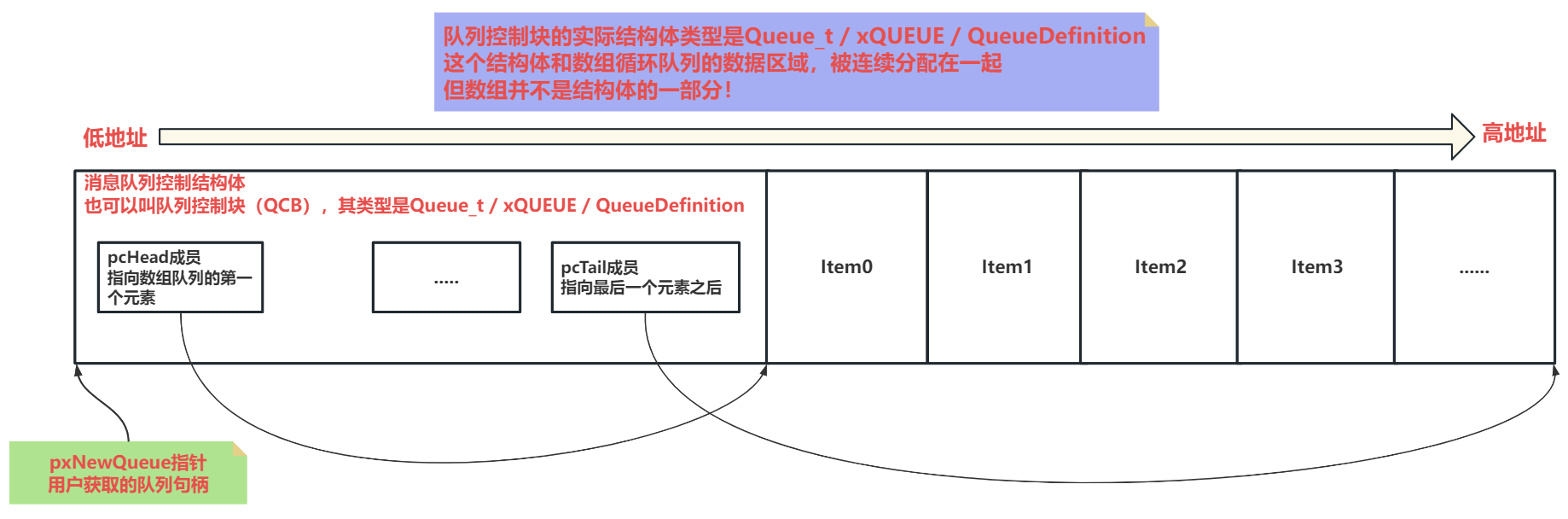

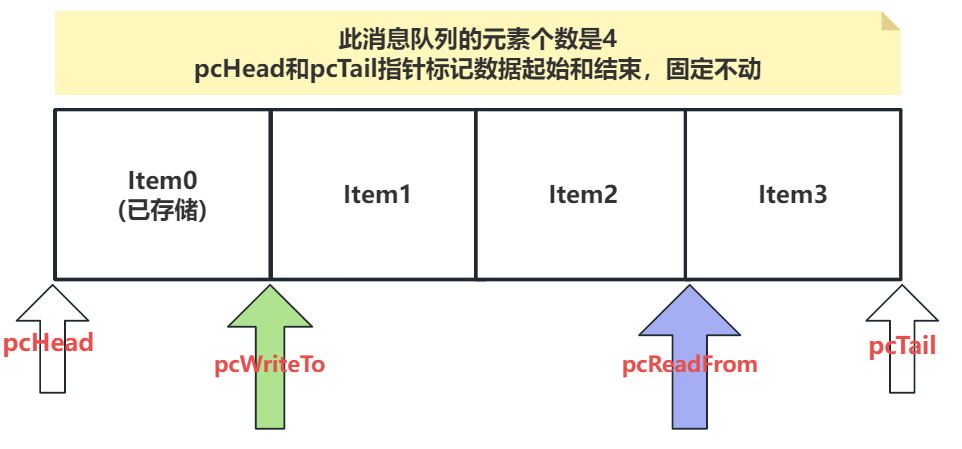

依照上面的内容，我们可以画出以下 FreeRTOS 消息队列的结构示意图：
这张图主要展示了：
- FreeRTOS 在创建消息队列时，会通过
pvPortMalloc()一次性申请一块连续内存，其中包含 队列控制结构体（Queue_t） 和 队列数据存储区。 - 在内存布局上，队列控制结构体位于低地址 ，而 队列数据数组位于高地址。
- 用户获得的队列句柄
pxNewQueue，本质上是 指向 Queue_t/ xQUEUE / QueueDefinition 队列控制结构体类型 的指针。 pcHead指向 队列数据存储区的起始地址，也就是数组的第一个元素位置。pcTail指向 队列存储区的末尾地址（最后一个元素之后的位置），用于判断数组是否越界，并配合实现循环队列。- 队列的数据元素以 数组形式连续存储 ，FreeRTOS 通过移动 读写指针 来实现 FIFO（先进先出）的循环数组队列。
在队列 初始创建完成时，四个核心控制指针的位置如下图所示：
现在向队列 新增一个元素（入队列）：
- 首先将新元素 复制到
pcWriteTo指针当前指向的位置。 - 随后将
pcWriteTo移动到下一个元素位置，表示下一次写入的位置。
如下图所示

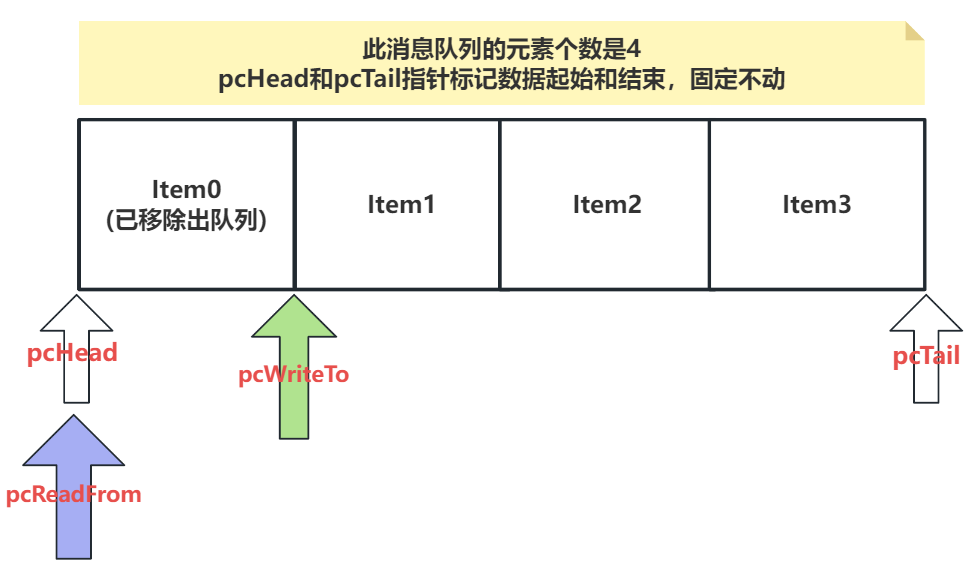

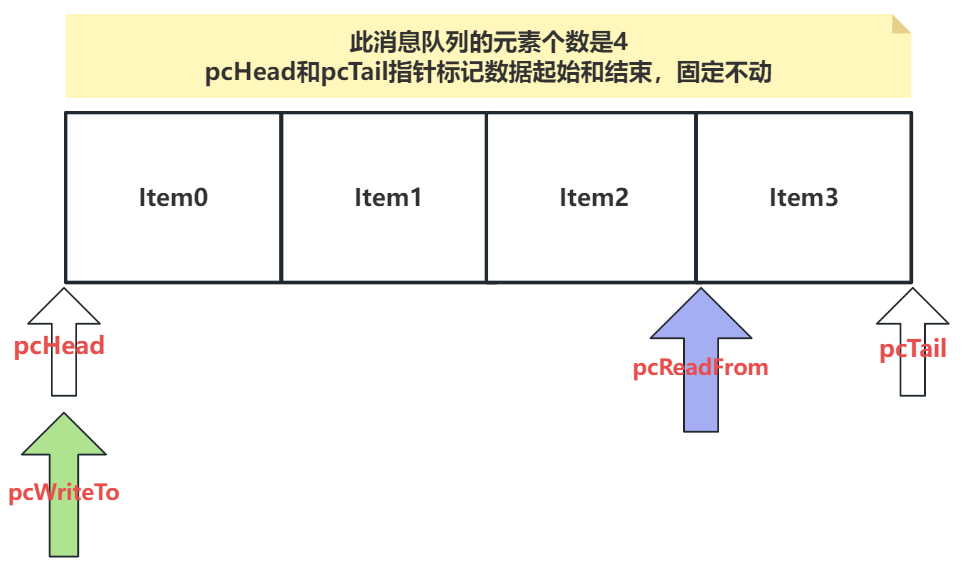

接下来 从队列读取一个元素（出队列）：
- 首先将
pcReadFrom移动到下一个元素位置。 - 如果发现
pcReadFrom == pcTail，说明已经到达数组末尾，此时发生 回绕 ，pcReadFrom指针回到pcHead位置。 - 随后 读取
pcReadFrom指向位置的元素数据，并将该数据返回给调用者。
如下图所示：
在这种情况下，再 向队列连续插入三个元素：
- 每插入一个元素时，都先将数据 复制到
pcWriteTo指向的位置 ，然后再将该指针 移动到下一个元素位置。 - 当插入第三个元素后，
pcWriteTo指针移动到了pcTail位置。 - 此时
pcWriteTo == pcTail，说明已经到达数组末尾，因此发生 回绕 ，pcWriteTo指针重新回到pcHead位置。 - 此时三个指针的关系变成：
pcReadFrom == pcHead == pcWriteTo - 也就是说，如果此时 再次入队列一个元素 ，新的数据就会写入
pcHead所指向的位置。
如下图所示：

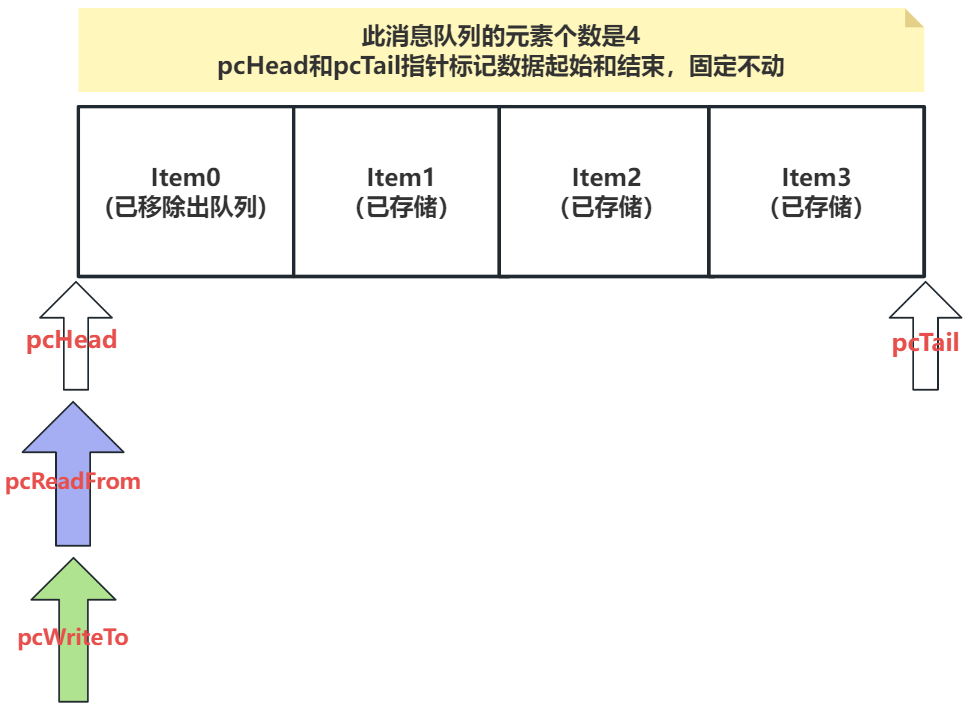

可以看到：
正是基于两个固定的边界指针（pcHead、pcTail），以及两个可以回绕移动的读写位置指针（pcWriteTo、pcReadFrom）
FreeRTOS 的消息队列最终实现了一个 循环数组队列（Circular Queue） 的数据结构。
阻塞队列的核心（重点）
FreeRTOS的消息队列是一个阻塞队列，那么它为什么可以阻塞呢？
本质原因就是下面两个成员：
c
List_t xTasksWaitingToSend;

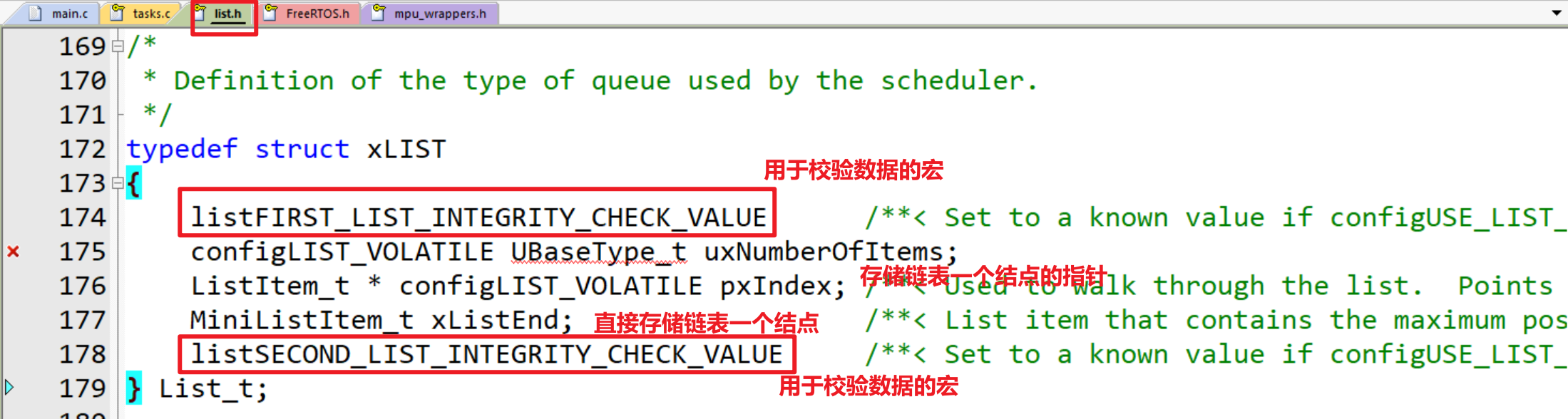

List_t xTasksWaitingToReceive;这个List_t类型，我们并不陌生。
因为我们前面讲过的：就绪列表、阻塞列表等列表，它们底层用的，都是基于List_t类型的一条链表结构。
所以现在你应该意识到一件事：
FreeRTOS的消息队列之所以能"阻塞"，是一个阻塞队列
必然不是因为其数组的结构，也跟四个管理指针没有关系
而是队列控制块内部维护了两个"事件等待列表"，用于管理因等待队列条件而进入阻塞态的任务。
一旦某个消息队列满了，那么负责往队列发送元素的任务，如果还想继续发送元素，就会：
- 被从就绪列表中移除
- 被插入到
xTasksWaitingToSend列表，也就是进入了"等待发送阻塞列表" - 进入阻塞态
- 主动放弃CPU执行权，让出CPU
那等待什么条件被唤醒呢？
当有其他任务从队列接收数据，从队列中取走一个元素，腾出一个空位之后。
调度器会唤醒此任务，任务从阻塞态回到就绪态，随后根据优先级进行任务调度。
一旦某个消息队列是空的，那么负责从队列接收元素的任务，如果还想继续接收元素，就会：
- 被从就绪列表中移除
- 被插入到
xTasksWaitingToReceive列表，也就是进入了"等待接收阻塞列表" - 进入阻塞态
- 主动放弃CPU执行权，让出CPU
等什么时候被唤醒呢？
当有其他任务往队列发送1个元素，消息队列不再为空之后。
调度器会唤醒此任务，任务从阻塞态回到就绪态，随后根据优先级进行任务调度。
所以，我们可以得出一个非常关键的结论：
FreeRTOS的消息队列是一个阻塞队列
但这个阻塞指的是"执行收发队列元素的任务"被阻塞，而不是队列本身是阻塞式的。
被阻塞的是任务，而不是队列本身
消息队列本身，就只是一个普通的数组循环队列。
消息队列的线程安全（重点）
如果你没深入的看上述文档，但看到这里，你也应该记住：
- FreeRTOS的消息队列，其存储元素的队列部分，底层实现是一个数组循环队列
- FreeRTOS的消息队列，之所以是一个阻塞队列，是因为内核维护了两个等待阻塞列表
到这里，FreeRTOS消息队列的大部分原理，你就搞懂了。
但还有一个非常核心的问题：
两个任务，乃至于多个任务，都需要操作同一个消息队列。
在FreeRTOS的多任务环境下，这很显然属于，访问了共享资源。
这势必产生竞态条件，导致线程安全问题。
那消息队列是如何解决这个问题，保持线程安全，保证多个任务同时访问它，而不会乱呢？
原因也很简单：
FreeRTOS消息队列的读写操作，都是在临界区内完成的，某个任务在执行读写队列操作时，执行的都是一个原子操作。

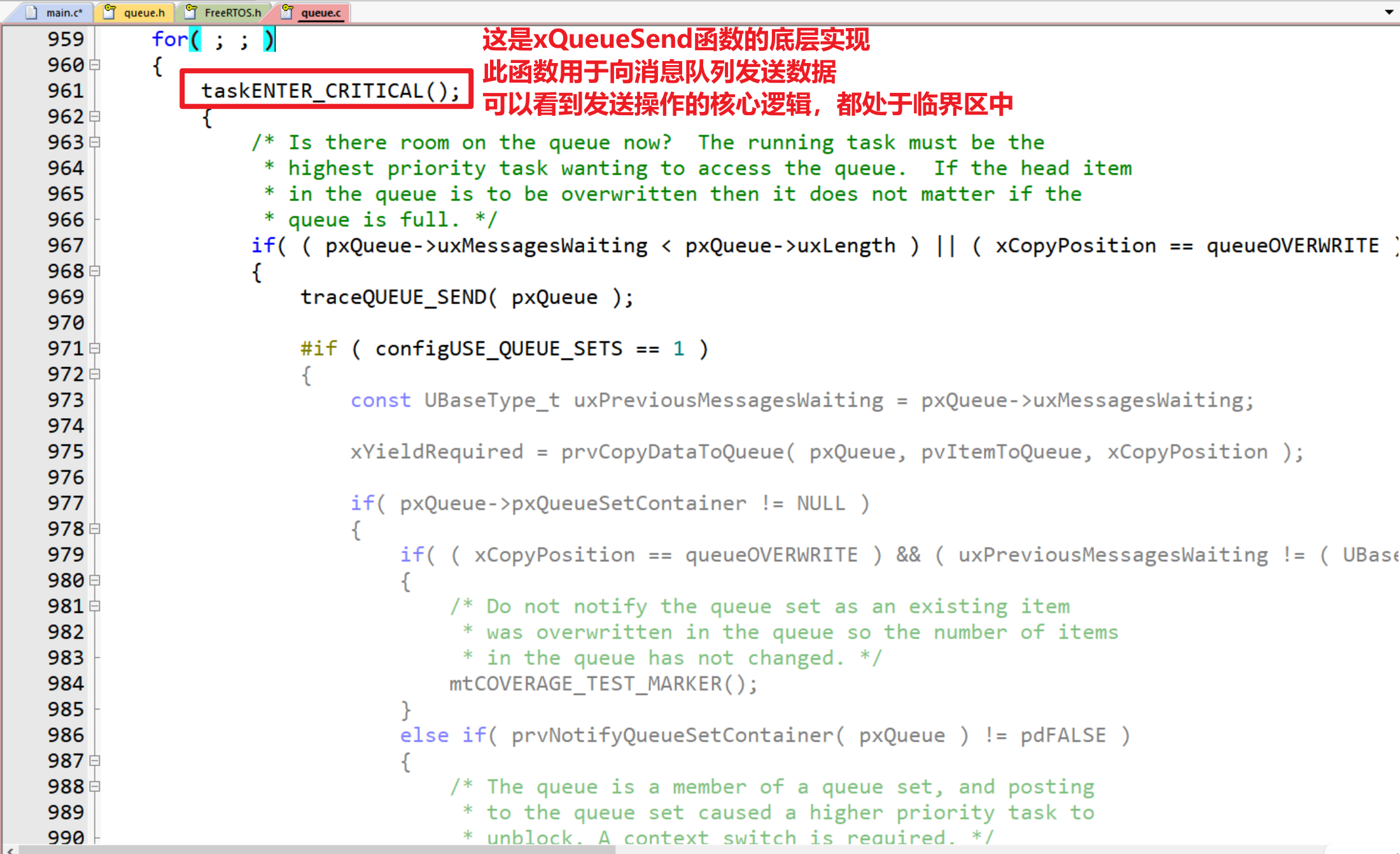

比如下列源码：
需要注意的是，消息队列使用的临界区是：
c
taskENTER_CRITICAL();
...
taskEXIT_CRITICAL();这意味着：
- 在任务进行读写操作消息队列时，在临界区内，不会发生任务切换。
- 在默认配置下，此临界区不会被优先级小于等于11的中断打断。优先级高于11的中断（比如10）则可以打断临界区的执行。
- 如果是在自定义中断中调用相关任务间通信API，一定要确保此中断的优先级是11或更低优先级的中断！
- 队列结构体中的关键成员（如
pcWriteTo、pcReadFrom、uxMessagesWaiting）的修改是原子操作，不会被打断。
所以，通过加临界区的方式，使得队列的数据修改阶段，其操作是一个原子操作。
从而保障了消息队列的线程安全。
最后做一个总结：
消息队列的阻塞机制解决了"任务调度问题"
而临界区机制解决了"并发线程安全问题"
两套机制配合，构成了完整的、安全的、消息队列实现。
消息队列核心操作函数
了解了 FreeRTOS 消息队列的核心机制和工作原理之后，下面我们正式进入 消息队列的核心操作函数 部分。
在 FreeRTOS 中，消息队列的核心 API 实际上只有三个，也是我们在实际开发中最常用、最重要的三个函数：
- xQueueCreate函数，创建消息队列
- xQueueSend函数，向消息队列发送数据
- xQueueReceive函数，从消息队列接收数据
可以说，只要掌握了这三个函数，消息队列的基本使用就已经完全没有问题了。
下面我们逐一介绍这三个函数。
首先，这三个函数在FreeRTOS都是默认开启的，前提是启用了 动态内存分配机制，即开启下面的宏：
c
#define configSUPPORT_DYNAMIC_ALLOCATION 1 也就是依靠动态分配内存宏，它是默认开启的。
这是因为 xQueueCreate() 本质上是通过动态分配内存来创建结构体和队列数据存储区的。
xQueueCreate：创建消息队列
其函数原型如下：
c
QueueHandle_t xQueueCreate(
// UBaseType_t也就是BaseType_t的无符号版本，其实就是unsigned long，通常就是无符号4字节
const UBaseType_t uxQueueLength, // 数组循环队列的元素数量，也就是循环队列最多装几个元素
const UBaseType_t uxItemSize, // 数组循环队列中每个元素的大小，以字节为单位
)两个参数非常关键：
uxQueueLength：队列能存放多少个元素uxItemSize：每个元素的大小（单位：字节）
这两个参数共同决定了消息队列的数据区域------数组循环队列的长度大小，以及可以存储几个元素。
举例：
c
QueueHandle_t Queue = xQueueCreate(5, 4);这表示：
- 队列最多存 5 个元素
- 每个元素 4 字节
- 底层会分配 5 × 4 = 20 字节的连续内存，也就是一个数组

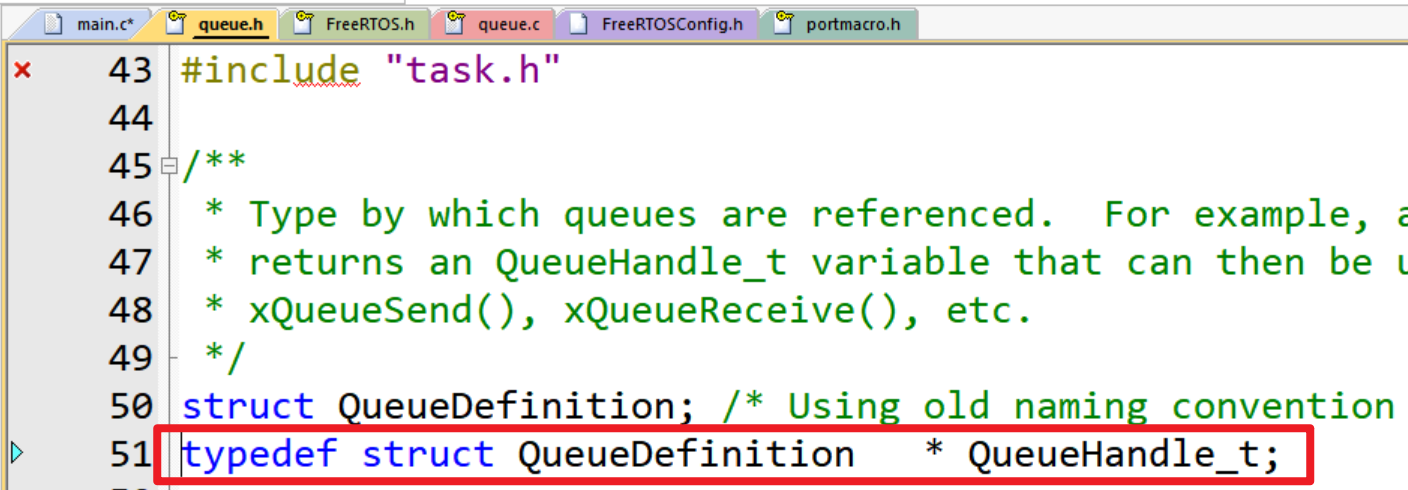

返回值，得到一个QueueHandle_t类型的返回值。
这种情况我们太熟悉的。
此函数的返回值，就是FreeRTOS消息队列的操作句柄，也就是一个操作消息队列的凭证。
当然，这个消息队列句柄本质上是一个消息队列结构体对象的指针。
由于结构体并没有定义在头文件中，你并不能直接利用这个指针操作结构体。
函数的返回值如果是 NULL， 则说明内存不足，消息队列创建失败。
xQueueSend：向队列发送数据
其函数原型如下：
c
BaseType_t xQueueSend(
QueueHandle_t xQueue, // 消息队列句柄，也就是"队列对象的指针/引用"
const void * pvItemToQueue, // 要发送数据的指针
TickType_t xTicksToWait // 消息队列满时，最多愿意等多久（单位：tick）
);该函数用于，在任务中向消息队列发送数据，也就是向队列尾部写入一个元素。
xQueue参数：
表示要操作的队列句柄。或者说，表示往哪个队列发送数据。
它是 xQueueCreate() 返回的值，本质可以理解为队列控制结构的引用。
pvItemToQueue参数：
表示要发送数据的地址。
类型为 const void *，说明可以发送任意类型的数据。
需要特别强调：
队列发送的是元素内容的拷贝，而不是指针本身。
执行时会从 pvItemToQueue 指向的地址开始，拷贝 uxItemSize 个字节，存入数组循环队列的一个元素位置。

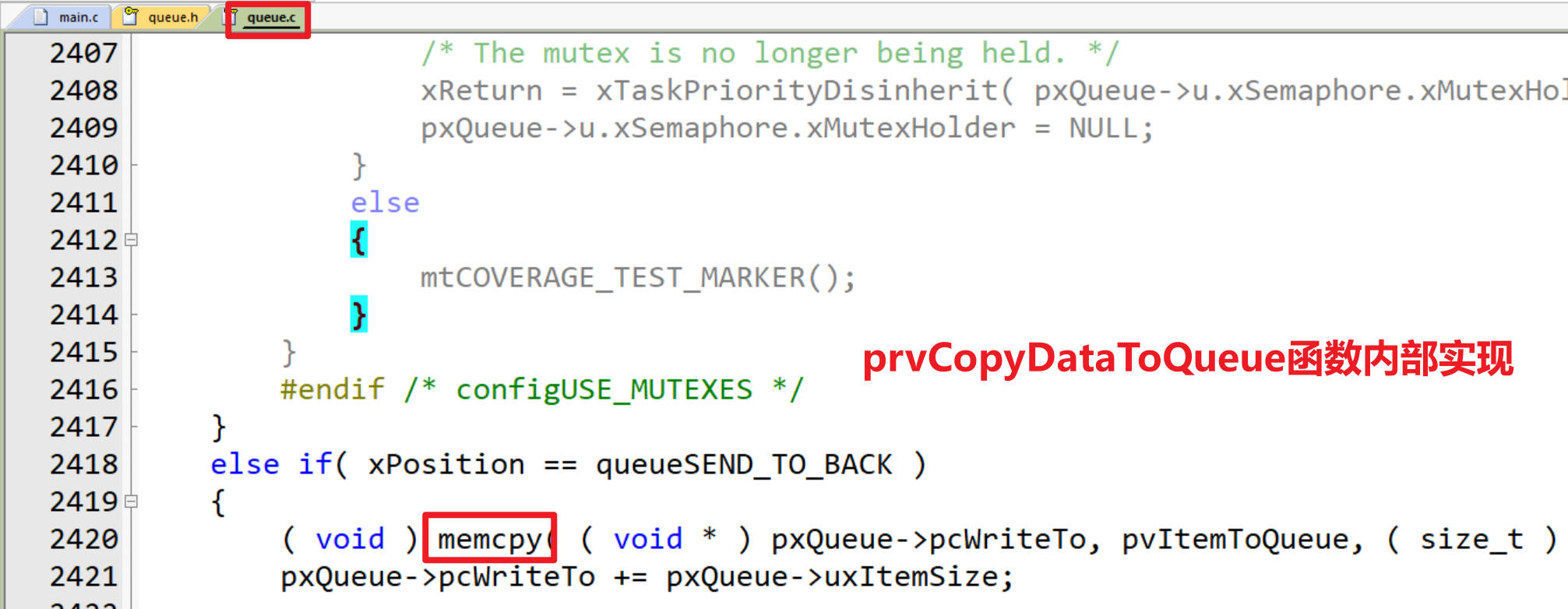

整个过程实际上就是执行了一个memcpy函数。如下源码：
例如：
uint32_t Value = 100;
xQueueSend(QueueHandle, &Value, 0);进入队列的是数值 100 的副本，即使 Value是局部变量也不会出问题。
注意：发送数据的格式要和创建队列时指定元素的长度保持一致。
比如队列创建时一个元素是4个字节，pvItemToQueue指针指向的数据也应该是4字节的。
xTicksToWait参数：
表示当消息队列已满时，当前任务最多等待多少个 tick（1个tick默认设置是1ms）。
它的取值规则如下：
- 0 表示不等待，立即返回发送的结果（成功或失败）。
- 大于 0 表示最多等待指定 tick 数。
- portMAX_DELAY 表示一直阻塞等待（前提是允许无限期阻塞，FreeRTOS默认允许无限期阻塞）。
关于宏portMAX_DELAY ，这里要多说两句：

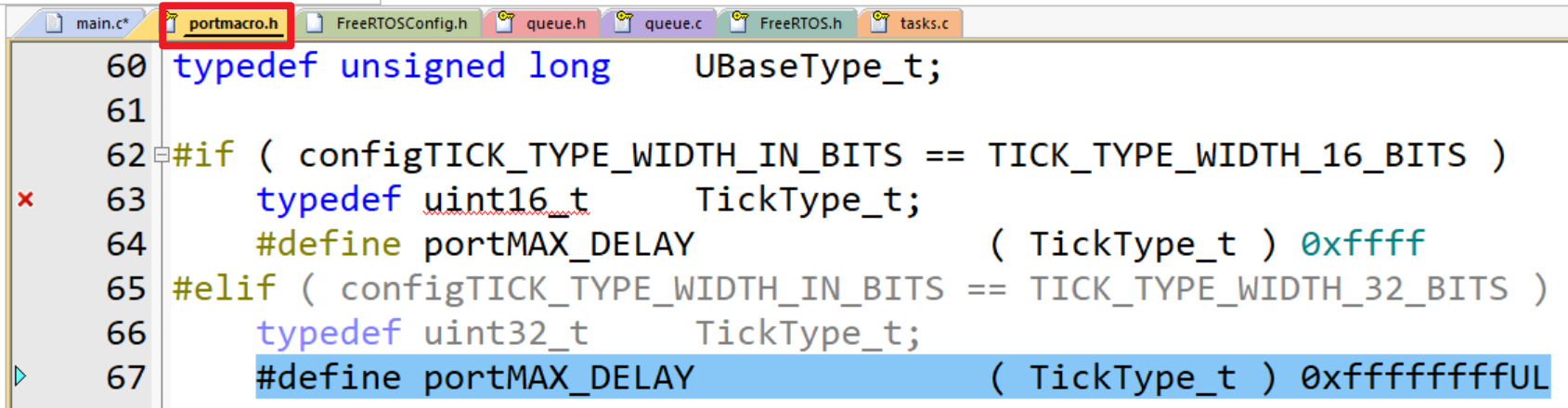

第一，从宏定义上来说，它其实就是4字节无符号整型的最大值：
这么看，使用这个宏填在xTicksToWait位置，表示最大阻塞等待大约49天多。
这个时间对于嵌入式系统而言，确实已经非常"大"了。几乎可以说是无限期阻塞等待。
但事实真的是这样吗？
当然不是。
实际上：
在使用宏portMAX_DELAY作为参数，配合默认允许无限期阻塞的宏配置：

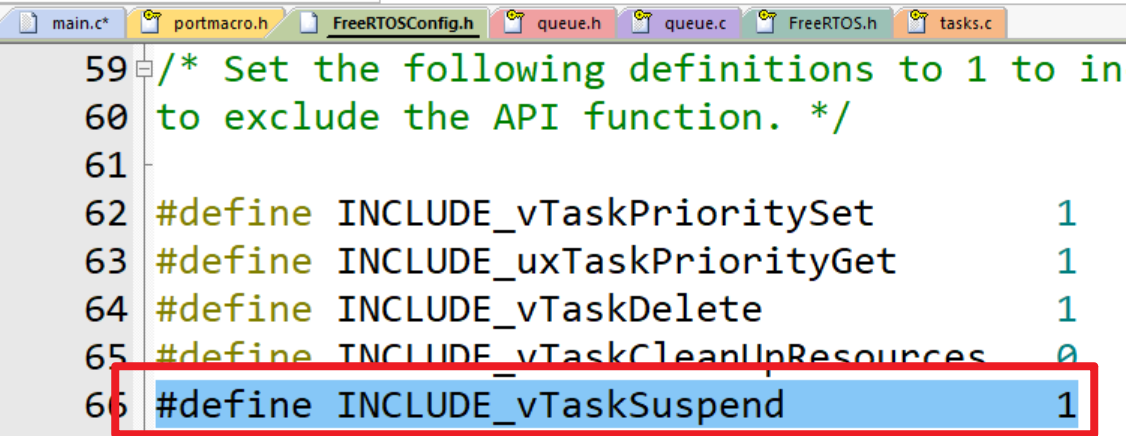

熟悉不，这不就是之前学挂起状态的相关宏。

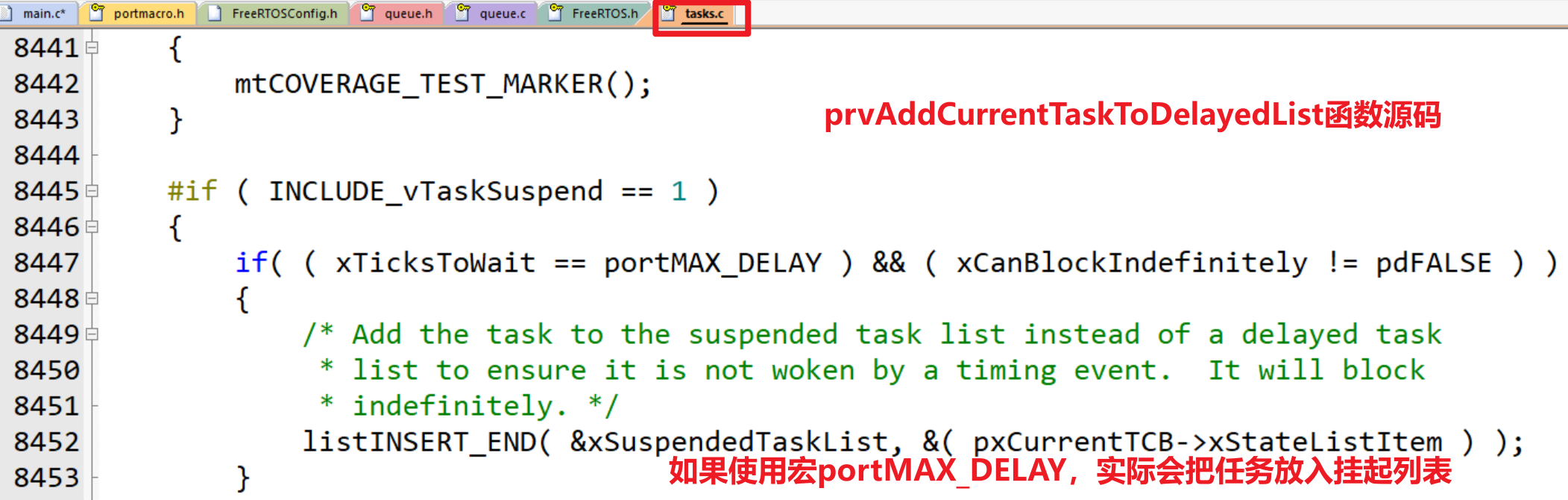

相关的源码如下：
所以内核实际是这么做的：
使用 portMAX_DELAY 且队列操作的条件不满足时，任务实际上被内核移入挂起列表，进入挂起态。
但这个挂起态比较特殊：
- 本质上任务处于"无限期等待"的延时阻塞状态，只不过为了方便，内核将它移入了挂起列表。
- 当事件满足（比如队列腾出空位）时，内核会把任务从挂起列表中移出，重新放回 就绪列表，随后参与调度继续完成发送。
关于函数的返回值也要着重说一下：
- 如果函数返回 pdPASS 表示发送成功。
- 如果函数返回 errQUEUE_FULL 则表示队列已满，无法发送数据到队列。errQUEUE_FULL 等价于 pdFALSE/pdFAIL。
此函数的行为逻辑可以这样描述：
- 如果队列有空位，立刻把数据拷贝到队列，数据发送成功，返回 pdPASS
- 如果队列没有空位，当 xTicksToWait = 0，立即返回 errQUEUE_FULL 表示失败。
- 如果队列没有空位，当 xTicksToWait > 0 时：
- 当前任务进入阻塞态，主动放弃CPU执行权
- 随后任务被延时最多 xTicksToWait 个Tick
- 若在等待时间内队列腾出空间，任务被唤醒回到就绪态，随后获取CPU执行权，完成数据发送。
- 若超时队列仍无空间，返回 errQUEUE_FULL 发送失败。
- 如果队列没有空位，当 xTicksToWait = portMAX_DELAY时：
- 任务进入 无限期等待（实际由内核操作，进入挂起列表）
- 如果队列一直没有空位，那么当前任务就会一直挂起，那么函数就会一直阻塞等待，函数始终不会返回
- 一旦空位出现，内核就会让任务恢复挂起，回到就绪态，随后获取CPU执行权发送数据。
理解了往队列发送数据，那么从队列接收数据也是差不多的，只不过数据方向改变了。
xQueueReceive：从队列接收数据
函数原型如下：
BaseType_t xQueueReceive(
QueueHandle_t xQueue, // 表示要操作的队列句柄。
void * pvBuffer, // 表示用于接收数据的缓冲区地址。
TickType_t xTicksToWait // 消息队列空时，最多愿意等多久（单位：tick）
);该函数用于，在任务中从消息队列接收数据，也就是从队列头部移除一个元素，并返回元素的取值。
xQueueReceive 的本质是：
从队列中取出一个元素，并拷贝到用户提供的缓冲区，若队列为空，则根据等待时间决定是否阻塞。
**xQueue参数：**表示要操作的队列句柄。
pvBuffer参数：
表示用于接收数据的缓冲区地址。
当接收成功时，队列会将内部存储的一个元素，按 uxItemSize 字节拷贝到 pvBuffer 指向的内存空间。
队列创建时的元素大小、发送时的数据大小，接收时的数据大小应当保持一致。
最简单的设定就是，直接让它们的类型都保持一致。
需要注意的是：
xQueueReceive接收队列一个元素后，该元素会被从队列中移除，也就是所谓的"出队"。
xTicksToWait参数：
使用方式和原理与xQueueSend函数的xTicksToWait参数没有任何区别。
这里不再赘述。
返回值有两种：
- pdPASS 表示接收成功。
- errQUEUE_EMPTY 表示队列为空且等待失败。
其余原理和xQueueSend函数一致，这里不再赘述。
消息队列的使用举例（任务与任务通信）
现在我们已经搞懂了，FreeRTOS 消息队列的核心机制以及工作原理。
那么接下来我们就来"实战演练"一下。
下面举一些实际的场景，实际的代码，分析一下最终的行为。
场景一：一个任务发送不接收
示例代码如下：
c
#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "DebugUSART1.h"
static QueueHandle_t QueueHandle = NULL;
/* -------------------- 任务1：发送任务 -------------------- */
void TaskSend(void *Argument) {
uint32_t Count = 0;
while (1) {
Count++;
// 如果队列满了，最多等待3s
BaseType_t Ret = xQueueSend(QueueHandle, &Count, 3000);
if (Ret == pdPASS) {
/* 发送成功：说明队列里还有空位 */
printf1("[Send OK ] Count = %lu \n", Count);
} else {
/* 发送失败：最典型原因就是队列满了（errQUEUE_FULL） */
printf1("[Send FAIL] queue full \n", Count);
}
vTaskDelay(1000);
}
}
int main(void) {
DebugUSART1_Init();
// 创建消息队列，一个元素是4个字节，一共可以存放5个数据
QueueHandle = xQueueCreate(5, sizeof(uint32_t));
xTaskCreate(TaskSend,
"TaskSend",
configMINIMAL_STACK_SIZE,
NULL,
tskIDLE_PRIORITY + 1,
NULL);
vTaskStartScheduler();
while (1) {}
}程序的行为是：
- 队列容量是 5，且没有接收者（只有生产者，没有消费者）
- 所以前 5 次发送必定成功（返回 pdPASS）
- 第 6 次开始队列满，
xQueueSend(..., 3000)会让任务进入 阻塞等待 - 因为没人接收，等待永远等不到空位。所以 3000 tick 后超时返回 errQUEUE_FULL
- 从第 6 次开始，打印Error，任务的循环周期会变长，约等于：等待超时 + 自己的 vTaskDelay
试想一下，如果把Send函数等待时长改为portMAX_DELAY，会出现什么场景？
任务在发送5个数据后，会始终等待队列空位置，会持续阻塞。
场景二：优先级一致的两个任务通信
示例代码如下：
c
#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "DebugUSART1.h"
static QueueHandle_t QueueHandle = NULL;
/* -------------------- 任务1：发送任务 -------------------- */
void TaskSend(void *Argument) {
uint32_t Count = 0;
BaseType_t xRet = pdFAIL;
while (1) {
Count++;
/* 向队列发送数据
参数说明：
1. 队列句柄
2. 数据地址
3. 等待时间（这里为0，表示不等待）
*/
xRet = xQueueSend(QueueHandle, &Count, 0);
if (xRet == pdPASS) {
/* 发送成功 */
printf1("[Send] %lu\r\n", Count);
} else {
/* 队列已满，发送失败 */
printf1("[Send] Queue Full!\r\n");
}
/* 延时 1s */
vTaskDelay(1000);
}
}
/* -------------------- 任务2：接收任务 -------------------- */
void TaskRecv(void *Argument) {
uint32_t Value = 0;
BaseType_t xRet = pdFAIL;
while (1) {
/* 从队列接收数据
portMAX_DELAY 表示无限等待
在默认配置下会进入"无限期阻塞模式"
*/
xRet = xQueueReceive(QueueHandle, &Value, portMAX_DELAY);
if (xRet == pdPASS) {
/* 接收成功 */
printf1("[Recv] %lu\r\n", Value);
} else {
/* 正常情况下不会走到这里 */
printf1("[Recv] Error!\r\n");
}
}
}
int main(void) {
DebugUSART1_Init();
/* 创建消息队列
1. 最多存放 5 个元素
2. 每个元素大小为 4 字节（uint32_t）
*/
QueueHandle = xQueueCreate(5, sizeof(uint32_t));
if (QueueHandle == NULL) {
/* 创建失败通常是堆空间不足 */
printf1("Queue Create Failed!\r\n");
while (1);
}
/* 创建发送任务 */
xTaskCreate(TaskSend,
"TaskSend",
configMINIMAL_STACK_SIZE,
NULL,
tskIDLE_PRIORITY + 1,
NULL);
/* 创建接收任务 */
xTaskCreate(TaskRecv,
"TaskRecv",
configMINIMAL_STACK_SIZE,
NULL,
tskIDLE_PRIORITY + 1,
NULL);
/* 启动调度器 */
vTaskStartScheduler();
/* 如果进入这里，说明堆空间不足，
Idle任务无法创建 */
while (1);
}最终程序的行为：
- Send 每 1000ms 发一次，发完立刻进入阻塞状态
- Recv 用
portMAX_DELAY无限期等消息 - Recv 优先级虽然没有更高，但 Send 发完后就会阻塞放弃CPU执行权，所以只要队列有数据，立刻被唤醒，接收打印数据。
扩展了解：利用结构体校验数据边界
在之前学习任务列表时，我们知道列表的基本类型是一个 List_t 类型。如下图所示：
可以看到：这个结构体的首尾会放置 边界校验成员宏，用于检测内存是否存在非法覆盖。
这种机制本质上就是一种 结构体边界保护Guard 保护思想
这是怎么实现的呢？
恰好在学习消息队列时，有同学提出了这样的疑问：
如果我们在使用消息队列时，
队列的元素大小 和 实际收发元素的大小 不一致，会发生什么？
比如：
我们创建消息队列时是这样写的：
pxQueue = xQueueCreate(5, 20);这意味着：
- 队列中每个元素大小是 20 字节
- 每次发送 / 接收时，FreeRTOS 内部都会执行
memcpy - 并且从指定指针位置开始，固定拷贝 20 个字节
注意这里的关键点队列拷贝是"按创建时的 uxItemSize 固定长度拷贝"它不会管你实际数据有多大
与此同时，我们发送的数据却是：
c
uint32_t Value = 1;
xQueueSend(pxQueue, &Value, portMAX_DELAY);一个 uint32_t 只有 4 字节。
队列却按 20 字节进行拷贝，这 20 字节从哪里来？
从 &Value 开始往后连续读取 20 字节。
也就是说：
Value 后面的栈空间也会被一起复制进队列。这显然是不正确的。
但问题更严重的是接收端。
如果接收端仍然用 uint32_t 去接收数据，那么 FreeRTOS 仍然会从目标指针开始，连续写入 20 个字节的数据。
这就会导致：任务栈空间被非法覆盖，并产生更加严重的问题与后果。
为了把这种"越界覆盖"的现象演示得更直观，我们可以构建这样一个结构体类型：
c
/* 结构体成员布局是连续的，确保RecvValue前后都被校验成员包围 */
typedef struct {
volatile uint32_t CheckValue1;
uint32_t RecvValue;
volatile uint32_t CheckValue2;
} QueueItemOverflow_t;其中：
RecvValue用来"接收"数据（注意：这里故意用错）CheckValue1 / CheckValue2用作边界校验- 如果
CheckValue2的值发生变化，就说明发生了越界覆盖
为什么这个方法有效？
因为结构体成员在内存中是连续排列的。
当我们从 &RecvValue 开始写入 20 字节时：
- 前 4 字节写入
RecvValue - 后续字节会继续写入
CheckValue2所在位置 - 导致
CheckValue2被破坏
因此：
CheckValue2 是否被改写就是最直观的"越界检测信号"
这也正是 FreeRTOS 在一些数据结构中使用边界校验成员的核心思想。
整体演示代码如下（故意写错，用于实验）：
c
#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "DebugUSART1.h"
static QueueHandle_t pxQueue = NULL;
/* -------------------- 任务1：发送任务 -------------------- */
void TaskSend(void *Argument) {
(void)Argument;
uint32_t Value = 1;
while (1) {
printf1("[Send] Value = %d\r\n", Value);
/* 故意错误：队列元素是 20 字节，但这里传的指针指向的内存块实际只有4字节可用 */
xQueueSend(pxQueue, &Value, portMAX_DELAY);
Value++;
vTaskDelay(3000);
}
}
/* -------------------- 任务2：接收任务 -------------------- */
void TaskRecv(void *Argument) {
(void)Argument;
/* 结构体成员布局是连续的，确保RecvValue前后都被校验成员包围 */
typedef struct {
volatile uint32_t CheckValue1;
uint32_t RecvValue;
volatile uint32_t CheckValue2;
} QueueItemOverflow_t;
QueueItemOverflow_t Struct;
Struct.CheckValue1 = 0xAAAAAAAA;
Struct.RecvValue = 0;
Struct.CheckValue2 = 0xBBBBBBBB;
while (1) {
/*
* 故意错误：
* 队列元素大小 = 20 字节
* 但是RecvValue实际只有4个字节，强行接收20个字节的数据，势必导致越界
* FreeRTOS 会 memcpy 20 字节，从而覆盖 RecvValue 后面的 CheckValue2
*/
xQueueReceive(pxQueue, (void *)&(Struct.RecvValue), portMAX_DELAY);
printf1("[Recv] CheckValue1 = 0x%08X\r\n", (unsigned int)Struct.CheckValue1);
printf1("[Recv] RecvValue = %d\r\n", Struct.RecvValue);
printf1("[Recv] CheckValue2 = 0x%08X\r\n", (unsigned int)Struct.CheckValue2);
printf1("------------------------------\r\n");
vTaskDelay(1000);
}
}
int main(void) {
DebugUSART1_Init();
printf1("system start. \n");
/* 1) 创建消息队列：一共可存放5个元素，每个元素 20 最大字节 */
pxQueue = xQueueCreate(5, 20);
if (pxQueue == NULL) {
printf1("queue create failed! \n");
while (1) {}
}
/* 2) 创建任务：发送 */
xTaskCreate(TaskSend,
"TaskSend",
configMINIMAL_STACK_SIZE,
NULL,
tskIDLE_PRIORITY + 1,
NULL);
/* 3) 创建任务：接收 */
xTaskCreate(TaskRecv,
"TaskRecv",
configMINIMAL_STACK_SIZE,
NULL,
tskIDLE_PRIORITY + 1,
NULL);
printf1("tasks created. \n");
vTaskStartScheduler();
while (1) {}
}你可以运行这段代码观察现象：
- 初始时
CheckValue2 = 0xBBBBBBBB - 一旦发生接收拷贝，
CheckValue2很大概率会被改写
这就说明：队列元素大小与实际接收缓冲区大小不匹配，会导致越界写入。
也就能理解：
为什么 FreeRTOS 会在某些结构体首尾设计边界校验成员，用于快速发现"内存被非法覆盖"的问题。
消息队列的使用举例（任务与中断通信）
现在我们来完成这样的一道编程题目，实现以下功能。
题目描述如下：
在基于SPL库 + FreeRTOS的开发环境下实现一个简单的串口命令解析程序。
PC 通过串口工具向STM32发送字符串命令：
- 当收到字符串
"OK"时，点亮 LED，并通过串口回复PC端Light On - 当收到字符串
"ERROR"时，熄灭 LED，并通过串口回复PC端Light Off
要求如下：
- 串口采用 USART1 中断方式，进行接收数据。
- 用于接收指令字符串的
Buffer数组必须始终保持为合法的 C 字符串（以'\0'结尾）。 - 为防止接收数据过长导致数组越界，需要实现 Buffer缓冲区溢出保护。
- 若接收到 非法指令（如
ABC） ，系统应能够自动清空Buffer并恢复正常工作，避免后续命令无法识别。 - 成功解析命令后，应 清空 Buffer 并重置索引变量，以便接收下一条命令。
- 建议对
\r和\n这两个Windows环境下的换行符，直接过滤掉，不处理。
求解这道题目，建议采用下面的思路：
- 在USART1中断中处理数据接收
- 创建一个FreeRTOS任务，在任务中处理接收数据后的业务逻辑
很不使用消息队列的解决方式然，中断和任务之间要共享同一个存储字符串指令的字符数组，于是就涉及到任务间通信。
在本章节的开头，我们已经提到过：如果不使用消息队列，那么中断和任务之间的"任务间通信"，就只能靠共享同一块内存Buffer来完成。
说白了就是：
- ISR（中断）负责把字符一个一个塞进 Buffer
- Task（任务）负责在合适的时机读取 Buffer，并解析命令
直接给出参考实现代码：
LED.h头文件：
c
#ifndef __LED_H__
#define __LED_H__
#include "stm32f10x.h"
void LED_Init(void);
void LED_On(void);
void LED_Off(void);
#endifLED.c头文件：
c
#include "LED.h"
void LED_Init(void) {
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
GPIO_InitTypeDef initType;
initType.GPIO_Pin = GPIO_Pin_13;
initType.GPIO_Mode = GPIO_Mode_Out_PP;
initType.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &initType);
// LED默认熄灭
LED_Off();
}
// PC13 低电平点亮
void LED_On(void) {
GPIO_ResetBits(GPIOC, GPIO_Pin_13);
}
void LED_Off(void) {
GPIO_SetBits(GPIOC, GPIO_Pin_13);
}USART.h头文件：
c
#ifndef __DEBUG_USART1_H__
#define __DEBUG_USART1_H__
#include "stm32f10x.h"
#include <stdio.h>
#include <stdarg.h>
#include <string.h>
#define BUFFER_SIZE 10
// 全局变量仅声明，共享main.c中的全局变量
extern char Buffer[BUFFER_SIZE];
extern uint8_t BufferIndex;
/**
* @brief 初始化串口 USART1
*/
void USART1_Init(void);
/**
* @brief 调试打印函数（串口版 printf）
*/
void printf1(const char *format, ...);
#endifUSART.c源文件：
c
#include "USART1.h"
/* ================= 内部函数（不对外暴露） ================= */
/**
* @brief USART1 发送单字节（阻塞式）
* @note 仅供本文件内部使用
*/
static void USART1_SendByte(uint8_t Byte) {
/* 等待发送数据寄存器为空 */
while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
USART_SendData(USART1, Byte);
}
/**
* @brief 初始化 USART1 串口
*/
void USART1_Init(void) {
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
/* PA9 -> USART1_TX：复用推挽输出 */
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* PA10 -> USART1_RX：上拉输入 */
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* USART 参数配置：115200, 8N1 */
USART_InitTypeDef USART_InitStructure;
USART_InitStructure.USART_BaudRate = 115200;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_Init(USART1, &USART_InitStructure);
USART_Cmd(USART1, ENABLE);
// 以下为USART1全局中断配置
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
// 使用FreeRTOS时
// 中断优先级一律建议采用分组4，即4位优先级寄存器全部配置给抢占优先级
// 抢占优先级设置为12，不建议高于11（可以设置为11）
// 原因请看文档或者询问老师
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 12;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
USART_Cmd(USART1, ENABLE);
}
/**
* @brief 调试打印函数（串口版 printf）
* @param format: 格式化字符串，和printf函数的第一个参数完全一致
* @note
* 1. 用法与 printf 类似
* 2. 实际输出通过 USART1 完成
* 3. 用于 FreeRTOS 任务调试与运行观测
*/
void printf1(const char *format, ...) {
char buffer[100];
va_list list;
va_start(list, format);
vsprintf(buffer, format, list);
va_end(list);
for (uint16_t i = 0; buffer[i] != '\0'; i++) {
USART1_SendByte((uint8_t)buffer[i]);
}
}
/**
* @brief USART1全局中断处理函数，用于接收PC端数据
*/
void USART1_IRQHandler(void) {
if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {
char ReceiveChar = (char)USART_ReceiveData(USART1);
if (ReceiveChar == '\r' || ReceiveChar == '\n') {
return; // 不接收处理换行符
}
if (BufferIndex < BUFFER_SIZE - 1) {
Buffer[BufferIndex++] = ReceiveChar;
Buffer[BufferIndex] = '\0'; // 永远保证当前字符的下一个位置是空字符
} else {
// 如果接收过长的数据导致Buffer溢出
// 那么多余数据直接用空字符拼在Buffer末尾
Buffer[BUFFER_SIZE - 1] = 0;
}
}
}main.c源代码文件
c
#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "LED.h"
#include "USART1.h"
char Buffer[BUFFER_SIZE];
uint8_t BufferIndex;
/* -------------------- 任务1： 判断串口接收数据并处理-------------------- */
void TaskRecv(void *Argument) {
while (1) {
if (strcmp(Buffer, "OK") == 0) {
printf1("Light On \n");
LED_On();
// 清零Buffer并归零Idx
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
} else if (strcmp(Buffer, "ERROR") == 0) {
printf1("Light Off \n");
LED_Off();
// 清零Buffer并归零Idx
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
}
// 输入非法指令，就清零Buffer
if (BufferIndex > 0 && Buffer[0] != 'O' && Buffer[0] != 'E') {
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
}
// 长度超过最大命令长度，就清零Buffer
if (BufferIndex > 5) {
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
}
// 避免死循环空转，导致空闲任务无法上CPU
vTaskDelay(10);
}
}
int main(void) {
// 使用优先级分组4
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
LED_Init();
USART1_Init();
xTaskCreate(TaskRecv,
"TaskRecv",
configMINIMAL_STACK_SIZE + 128, // 适当增加一些任务栈空间
NULL,
tskIDLE_PRIORITY + 1,
NULL);
vTaskStartScheduler();
while (1) {}
}使用全局变量来实现，优点是比较简单，缺点是功能需求越多时，需要用的全局变量就会越多，代码就会变得越发难以维护。
下面我们来看一下，使用消息队列的方式来实现这个功能。
当然，在此之前，我们还需要学习一个专门用于，在中断中向消息队列发送数据的函数------xQueueSendFromISR。
xQueueSendFromISR：在中断中向消息队列发送数据
函数原型如下：
BaseType_t xQueueSendFromISR(
QueueHandle_t xQueue, // 表示要操作的队列句柄
const void * pvItemToQueue, // 表示要发送数据的地址
BaseType_t * pxHigherPriorityTaskWoken // 是否需要在ISR结束后，触发高优先级任务切换
);xQueueSendFromISR，在主要作用上其实和xQueueSend函数并无不同：
都是向消息队列 发送一个元素，也就是将用户提供的数据 拷贝到消息队列的内部存储空间。
但仍然主要有两点不同：
- 该函数专门用于中断服务函数（ISR）中调用，xQueueSend则必须在任务中使用。
- 该函数既然用于中断中，那就不存在所谓阻塞，在调用时：
- 如果队列仍然有空位，则发送成功，返回pdPASS
- 如果队列已满，则会直接发送失败，退出函数，返回errQUEUE_FULL
前面两个参数和xQueueSend函数一致，这里不再赘述。
这里讲一下第三个参数：pxHigherPriorityTaskWoken。
这个参数通常，只有两种传参的方式，两种不同的调用方式。
第一种，可以直接传参NULL，表示无事发生，什么都不会做，相当于函数没有这个参数。
第二种，调用和传参的方式，如下：
c
BaseType_t Flag = pdFALSE;
xQueueSendFromISR(xx, &xx, &Flag);
portYIELD_FROM_ISR(Flag);解释一下这种调用方式。
简单来说，这三行代码实际上完成了 三件事情：
- 向消息队列发送数据（xQueueSendFromISR函数的基本功能）
- 判断是否唤醒了更高优先级任务（xQueueSendFromISR函数内部实现此功能）
- 若唤醒了，则在ISR结束后，立即进行一次任务调度，让更高优先级的任务上CPU（宏函数 portYIELD_FROM_ISR 的作用）
下面用流程的形式来描述一下这三条代码：
任务A正在运行
↓
USART1中断发生，串口接收数据 ↓ 进入 USART1 ISR ↓ xQueueSendFromISR() ↓ 向消息队列发数据 ↓ 如果系统中有任务B，阻塞等待接收队列数据 ↓ 任务B从 阻塞态 → 就绪态 ↓ 如果任务B优先级高于当前运行任务A ↓ Flag = pdTRUE ↓ portYIELD_FROM_ISR(Flag) ↓ 触发 PendSV（只有Flag设置为pdTRUE，才会触发PendSV） ↓ USART1 ISR 退出 ↓ PendSV 中断执行 ↓ FreeRTOS 调度器运行 ↓ 切换到更高优先级任务B执行
所以一旦采用了这种调用方式，可以达成这样的效果：
在 USART1 的 ISR 中向队列发送数据时：
如果系统中存在比当前任务，更高优先级任务正在等待该队列数据，那么在 ISR 结束后，系统会立刻切换到该高优先级任务执行。
接下来可以思考一个问题：
既然任务B优先级更高，那么即使不在 ISR 结束后立即触发任务调度
等到下一个 Tick 到来时，系统依然会触发调度，并最终切换到任务B。
既然如此，又为什么那么"着急"、在ISR结束后就手动触发任务切换呢？
原因很简单：
为了尽可能降低任务响应延迟。
如果不调用 portYIELD_FROM_ISR，系统会按照正常的调度节奏运行：
USART1 ISR结束 ↓ 继续执行任务A ↓ 等待下一次 SysTick ↓ FreeRTOS 调度器运行 ↓ 切换到更高优先级任务B执行
在这种情况下，任务B 最多可能要等待一个 Tick 才能运行。
也就是说，任务B 最坏情况下可能会被延迟约 1ms 才开始执行。
在很多普通应用中，这个延迟可能并不明显。
但在一些 实时性要求较高的系统 中，1ms 的延迟可能已经是比较大的时间开销。
因此，通过这种方式可以让系统在 ISR 结束后立刻进行任务调度，从而让高优先级任务更快地处理数据。
当然，如果系统对这点延迟并不敏感，也可以采用更简单的写法：
c
xQueueSendFromISR(xx, &xx, NULL);这种写法表示：
不关心是否唤醒了更高优先级任务，也不主动请求立即调度。
系统会在下一次正常调度时机（例如下一次 Tick 中断）再进行任务切换。
为什么不学习任务向中断发送数据的函数？
在 FreeRTOS 中，我们更多关注的是"中断 → 任务"的通信，而基本不会讨论"任务 → 中断"。
其根本原因在于：中断不具备等待能力。
任务可以通过消息队列，或其他任务间通信机制进入阻塞态，从而等待数据，因此需要中断或其他任务去"唤醒它"。
而中断必须快速执行并退出，既不能阻塞，也不会长期处于等待状态，因此不存在"等待任务发送数据"的需求。
因此，从设计上来说：
通信机制的核心，是让"能等待的一方去等待"。
而中断无法等待，只能作为"事件的产生者"或"数据的发送者"，这就是我们主要学习"中断 → 任务"通信的原因。
使用消息队列的参考实现代码
讲完了上面的函数，那么使用消息队列来实现上述功能，就很简单了。
主要做两点核心变化：
USART1_IRQHandler()：收到 1 字节 →xQueueSendFromISR()向消息队列中发送这个字节数据TaskRecv()任务入口函数：无限期阻塞xQueueReceive()接收队列数据 → 拼接到局部变量Buffer[]→ 判断"OK"/"ERROR"
参考代码如下：
USART.h头文件：
c
#ifndef __USART1_H__
#define __USART1_H__
#include "stm32f10x.h"
#include <stdio.h>
#include <stdarg.h>
#include <string.h>
#include "FreeRTOS.h"
#include "queue.h"
/* main.c 里创建的队列句柄 */
extern QueueHandle_t UartRxQueue;
/**
* @brief 初始化串口 USART1
*/
void USART1_Init(void);
/**
* @brief 调试打印函数（串口版 printf）
*/
void printf1(const char *format, ...);
#endifUSART.c源文件：
c
#include "USART1.h"
/* ================= 内部函数（不对外暴露） ================= */
/**
* @brief USART1 发送单字节（阻塞式）
* @note 仅供本文件内部使用
*/
static void USART1_SendByte(uint8_t Byte) {
/* 等待发送数据寄存器为空 */
while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
USART_SendData(USART1, Byte);
}
/**
* @brief 初始化 USART1 串口
*/
void USART1_Init(void) {
RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
/* PA9 -> USART1_TX：复用推挽输出 */
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* PA10 -> USART1_RX：上拉输入 */
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* USART 参数配置：115200, 8N1 */
USART_InitTypeDef USART_InitStructure;
USART_InitStructure.USART_BaudRate = 115200;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_Init(USART1, &USART_InitStructure);
USART_Cmd(USART1, ENABLE);
// 以下为USART1全局中断配置
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
// 使用FreeRTOS时
// 中断优先级一律建议采用分组4，即4位优先级寄存器全部配置给抢占优先级
// 抢占优先级设置为12，不建议高于11（可以设置为11）
// 原因请看文档或者询问老师
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 12;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
USART_Cmd(USART1, ENABLE);
}
/**
* @brief 调试打印函数（串口版 printf）
* @param format: 格式化字符串，和printf函数的第一个参数完全一致
* @note
* 1. 用法与 printf 类似
* 2. 实际输出通过 USART1 完成
* 3. 用于 FreeRTOS 任务调试与运行观测
*/
void printf1(const char *format, ...) {
char buffer[100];
va_list list;
va_start(list, format);
vsprintf(buffer, format, list);
va_end(list);
for (uint16_t i = 0; buffer[i] != '\0'; i++) {
USART1_SendByte((uint8_t)buffer[i]);
}
}
/**
* @brief USART1中断：收到 1 字节就塞进 FreeRTOS 队列
*/
void USART1_IRQHandler(void) {
if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET) {
char ch = (char)USART_ReceiveData(USART1);
if (UartRxQueue != NULL) {
BaseType_t xFlag = pdFALSE;
xQueueSendFromISR(UartRxQueue, &ch, &xFlag);
// 如果xFlag在上述函数中被设置为pdTRUE
// 则下面的宏函数会触发PendSV，使得ISR结束后触发任务切换
portYIELD_FROM_ISR(xFlag);
}
}
}main.c源文件：
c
#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "LED.h"
#include "USART1.h"
#define BUFFER_SIZE 20
QueueHandle_t UartRxQueue;
/* -------------------- 任务：接收并解析串口命令 -------------------- */
void TaskRecv(void *Argument) {
char Buffer[BUFFER_SIZE] = { 0 }; // 局部变量必须手动初始化0值
uint8_t BufferIndex = 0;
while (1) {
char ch;
/* 无限阻塞等待接收队列数据，也就是等待串口发数据 */
if (xQueueReceive(UartRxQueue, &ch, portMAX_DELAY) == pdPASS) {
/* 如果接收到的是换行符相关的，直接丢弃 */
if (ch == '\r' || ch == '\n') {
continue;
}
/* 拼接字符串，永远保证 '\0' 结尾 */
if (BufferIndex < BUFFER_SIZE - 1) {
Buffer[BufferIndex++] = ch;
Buffer[BufferIndex] = '\0';
} else {
// 如果接收过长的数据导致Buffer溢出
// 那么多余数据直接用空字符拼在Buffer末尾
Buffer[BUFFER_SIZE - 1] = 0;
}
if (strcmp(Buffer, "OK") == 0) {
printf1("Light On \r\n");
LED_On();
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
} else if (strcmp(Buffer, "ERROR") == 0) {
printf1("Light Off \r\n");
LED_Off();
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
}
/* 非法指令输入，清空Buffer */
if (BufferIndex > 0 && Buffer[0] != 'O' && Buffer[0] != 'E') {
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
}
/* 长度超过 ERROR(5) 就清空Buffer */
if (BufferIndex > 5) {
memset(Buffer, 0, sizeof(Buffer));
BufferIndex = 0;
}
}
}
}
int main(void) {
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
LED_Init();
/* 创建消息队列：长度 20，每个元素 1 字节 */
UartRxQueue = xQueueCreate(20, sizeof(char));
if (UartRxQueue == NULL) {
printf1("Error: UartRxQueue create failed. \n");
while (1) {}
}
USART1_Init();
xTaskCreate(TaskRecv,
"TaskRecv",
configMINIMAL_STACK_SIZE + 128,
NULL,
tskIDLE_PRIORITY + 1,
NULL);
vTaskStartScheduler();
while (1) {}
}以上。
使用消息队列的好处
相比较于使用全局变量实现任务间通信，使用 FreeRTOS 消息队列（Queue） 具有更好的系统结构和更高的可靠性。
下面从几个角度简单说明两者的区别。
首先，从 数据传递方式 来看。
使用全局变量时，本质上是：
- 中断函数 直接修改共享变量
- 任务 周期性读取共享变量
这种方式依赖任务不断轮询数据是否发生变化。
而使用消息队列时：
- 中断函数 将数据发送到队列
- 任务 从队列中接收数据
队列在内核中负责缓存数据并协调任务与中断之间的通信。
因此，消息队列本质上是一种内核提供的安全通信机制。
其次，从 CPU利用率 来看。
使用全局变量方案时，任务通常需要写成：
c
// 伪代码
while(1){
判断全局变量状态
vTaskDelay(...)
}这种方式实际上属于 轮询机制。
如果不加入 vTaskDelay()，任务会一直空转，占用大量 CPU 时间。
而加入延时，任务在延时期间会进入阻塞态，在此期间即使数据已经到达，任务也无法立刻处理。
从而 引入额外的响应延迟，降低系统的实时响应能力。
而使用消息队列时，接收数据的任务可以这样写：
c
xQueueReceive(queue, &data, portMAX_DELAY);当队列中没有数据时：
- 任务会 自动进入阻塞态，不占用 CPU
- 有数据到来时，会被自动唤醒
因此 消息队列属于事件驱动机制，而不是轮询机制，CPU利用率更高。
因此 消息队列属于事件驱动机制，而不是轮询机制，CPU利用率更高。
第三，从 系统可靠性 来看。
使用全局变量时，需要程序员自己处理很多细节，例如：
- Buffer越界问题
- 字符串结束符问题
- 非法数据清理
- 中断与任务访问冲突
如果处理不当，很容易导致程序逻辑错误。
而消息队列由 FreeRTOS 内核管理缓冲区，具有以下特点：
- 自动维护队列长度
- 自动保证数据顺序（FIFO）
- 不会发生数组越界
- 中断与任务访问是安全的
因此，使用FreeRTOS后，系统稳定性会更高。
第四，从 程序结构 来看。
全局变量方案中：
- 中断函数和任务 强耦合
- 两者依赖同一个变量
这种设计在系统复杂后容易变得混乱。
而使用消息队列时：
- 中断只负责 发送数据
- 任务只负责 处理数据
两者通过队列解耦。
这种设计更加符合现代软件工程的设计理念，即**"高内聚低耦合"**。
最后，从 系统扩展性 来看。
如果系统中只有一个任务处理串口数据，两种方法差别不大。
但如果系统变复杂，例如：
- 多个任务需要接收串口数据
- 串口数据需要缓存多条消息
- 系统中有多个中断源发送数据
此时全局变量方案就会变得非常难维护。
而消息队列天然支持：
- 数据缓存
- 任务阻塞唤醒
- 多任务通信
因此在实际工程中，FreeRTOS 更推荐使用消息队列或其他RTOS通信机制，而不是直接使用全局变量。
总结来说：
使用全局变量实现任务间通信的优点是 实现简单、代码少，简单实验。
而使用消息队列则具有以下优势：
- 任务可阻塞等待数据，避免CPU空转
- 由内核负责管理缓冲区，可靠性更高
- 中断与任务之间解耦，程序结构更清晰
- 更适合复杂系统和工程开发
因此，在实际 FreeRTOS 项目开发中，推荐优先使用 消息队列 来实现任务间通信。
FreeRTOS消息队列特点总结
经过上面文档的阅读与学习，相信大家已经对FreeRTOS的消息队列有了一定的理解。
下面总结一下，FreeRTOS消息队列的核心特点：
- 消息队列既可以用于任务之间通信，也可以用于中断与任务之间通信。具体来说：
- 任务发 → 任务收（常见）
- 中断发 → 任务收（很常见）
- 任务发 → 中断收（几乎没有）
- 在嵌入式系统中，最常见的一种模式是：外设中断 → 发送消息到队列 → 任务读取消息并处理。
- 在这种模式下，中断只负责收集数据，任务负责处理业务逻辑。
- 要重点学习这种消息队列的使用模式，这是实际工程中，最常见的消息队列使用方式。
- 消息队列的操作是线程安全的，基于临界区的机制，多个任务同时访问同一个队列时，不会产生竞态条件。
- 队列在任务与中断之间，同样能够做到线程安全访问。
- FreeRTOS提供了专门的 FromISR版本API，用于在中断中操作队列。
- 这些函数内部同样会使用临界区机制，从而保证了线程安全。
- 但一定要注意：只有优先级小于或等于11的中断（默认配置），才可以安全调用FromISR函数。
- 消息队列具有独立的存储空间，可以动态创建，也允许静态创建。
- 二者的核心区别在于：消息队列所需内存由谁负责分配。
- 通常来说，消息队列使用动态创建即可，由FreeRTOS内核在内核堆上开辟。
- 向队列发送数据的本质是数据拷贝，从队列读取数据本质也是内存拷贝。
- 消息队列支持任务阻塞机制，发送和接收数据时，任务都可以进入阻塞态等待条件满足后再完成操作。
- 中断中的队列操作不能阻塞，数据收发会立刻成功或失败。
因此，在FreeRTOS系统中，消息队列是最常用、也是最基础的任务间通信机制，是我们学习FreeRTOS的重点。
消息队列的常用函数
从实际工程使用的角度来看，FreeRTOS 的消息队列，其实只需要掌握下面 四个核心函数，基本就已经能够满足绝大多数开发需求。
| 函数名 | 作用 | 使用场景 | 说明 |
|---|---|---|---|
xQueueCreate() |
创建一个消息队列 | 系统初始化阶段 | 在内核中创建队列对象，并分配存储空间，返回 QueueHandle_t 队列句柄 |
xQueueSend() |
向队列发送数据 | 任务中发送数据 | 如果队列满，可以选择立即返回或进入阻塞等待 |
xQueueReceive() |
从队列接收数据 | 任务中接收数据 | 如果队列为空，可以选择立即返回或进入阻塞等待 |
xQueueSendFromISR() |
在中断中发送数据 | 中断 → 任务通信 | ISR 专用版本，不能阻塞，可触发高优先级任务立即调度 |
在实际项目中，绝大多数情况下 只需要使用这几个函数就足够了。
