1. 编码前的版本说明

LangGraph 放弃了对 Python 3.9 的支持，所有 LangChain 包现在都需要 Python 3.10 或更高版本。. 使用 python --version 查看 Python 版本。如低于3.9，需要重装。

2. 【案例一】智能快递配送系统

2.1 Graph API 编码思路

构建 Graph 图，首先需要【定义状态】，然后【定义并添加节点和边】，最后【编译】它。编译提供 了对图形结构的一些基本检查（没有孤立节点等）

LangGraph 所谓的"编译" 与 传统意义上的语言编译完全不同，LangGraph 编译本质是在运行时动 态构建和验证一个复杂的图，而非翻译代码。

C++的编译是"完整编译"或"静态编译"的典范。 它追求在程序运行之前，就将所有代码"解 决"完毕，生成一个独立、高效、可直接被操作系统调用的"成品"。它比 Java 的编译更彻底（直接 到机器码，而非中间码），也更底层（紧密绑定操作系统和CPU架构）。 "编译"对比表格：

特性	LangGraph 的编译	Java 的编译	C++ 的编译
本质	配置组装与验证	语言翻译与转换（到中间码/字节码）	语言翻译与转换（到本地机器码）
发生阶段	应用程序运行时（初始化阶段）	应用程序开发时（构建阶段）	应用程序开发时（构建阶段）
主要目的	1. 构建可执行的工作流对象 2. 进行结构验证	1. 将高级语言转为低级语言（字节码） 2. 进行语法和深度语义检查	1. 将高级语言转为特定平台的本地机器码 2. 进行彻底的语法、语义检查与优化 3. 链接所有模块，生成完整的可执行文件

2.2 代码实现

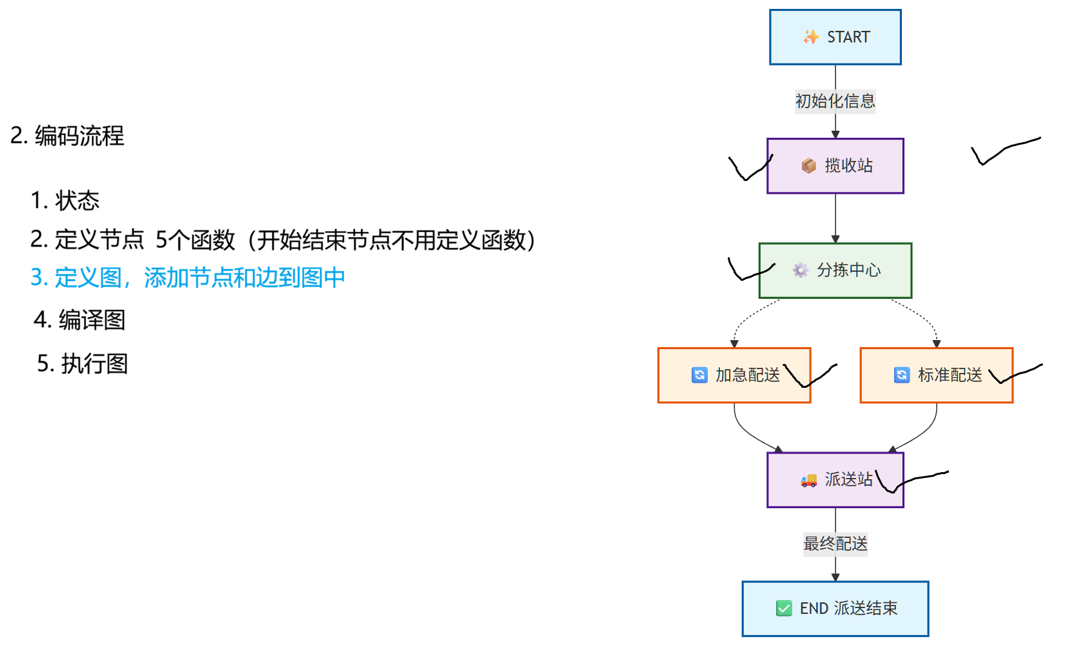

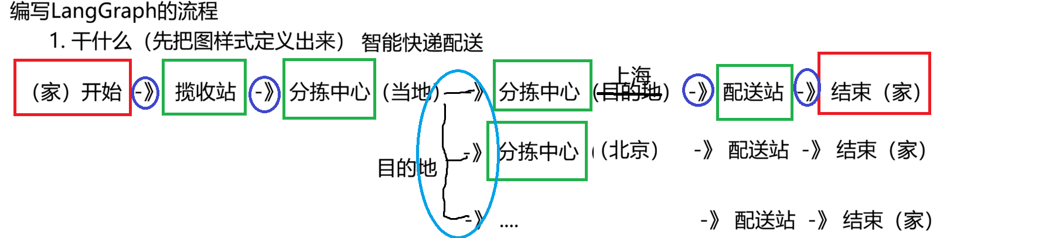

先明确流程，敲定好状态，节点，边

2.2.1 步骤1：定义 State，设置快递的"包裹信息"

定义图时要做的第一件事是定义图的 状态 。**状态 将是图中所有 节点 和 边 的输入，**可以是 TypedDict 或 Pydantic 模型（ Pydantic 的性能不如 TypedDict ）。如下所示：

import operator
from typing import TypedDict, Annotated

from langgraph.constants import END
from langgraph.constants import START
from langgraph.graph import StateGraph
#1、状态定义（贯穿整个图）
class PackageState(TypedDict):
    #input:str
    #output:str

    #包裹状态：
    #包裹id
    package_id:str
    #包裹始发站
    origin:str
    #包裹终点站
    destination:str
    #next

    #配送状态：
    #状态（"待揽收"，"已揽收"，"运输中"，"派送中"，"已签收"）
    status:str
    #流转历史 list
    #知识点：
    #history:list[str]   #覆盖耿欣
    history:Annotated[list[str],operator.add]   #最追加更新
    #总历程
    total_distance:Annotated[int,operator.add]

    #配送详情：
    #（"普通"，"加急"）
    priority:str

2.2.1.1 【知识点】State 更新机制：Reducers

状态 支持更新的关键是 Reducers。在示例中，我们使用 Annotated 类型为 history 和 total_distance 指定了一个 reducer 函数 （ operator.add ）。这定义了如何更新包裹信 息，特别是当多个站点都要记录信息时。当状态更新时，新的值会追加到现有值中，而不是替换。如 下所示：

 #配送状态：
    #状态（"待揽收"，"已揽收"，"运输中"，"派送中"，"已签收"）
    status:str
    #流转历史 list
    #知识点：
    #history:list[str]   #覆盖耿欣
    history:Annotated[list[str],operator.add]   #最追加更新
    #总历程
    total_distance:Annotated[int,operator.add]

2.2.2 步骤2：定义 StateGraph 图，成立快递公司

StateGraph 是一个有状态图计算框架，它基于有向图（Directed Graph） 模型构建，专门设计用于处 理多步骤、有状态的工作流程。 **StateGraph 用来将复杂的工作流程可视化、模块化，让开发者能够像设计快递配送网络一样设计软件 系统。**通过这种思维方式，即使是复杂的多步骤 AI 应用也变得清晰可控。 我们需要使用 langgraph.graph.state.StateGraph 来定义。 StateGraph 仅是一个构建 器类，可以使用 State 来构建。如下所示：

#2、定义图（依赖状态）
delivery = StateGraph(PackageState)

注意，这里仅是构建出 StateGraph ，还无法直接用于执行。

2.2.3 步骤3：定义 Nodes，创建配送站点

接着我们可以定义各个配送站点（节点）。在 LangGraph 中， 节点 就是一个 Python 函数（同步或 异步）。注意

• 节点 接收 状态 作为参数。

• 节点 不需要返回整个 状态 模式，只需一个更新。 如下所示：

#3、节点定义（函数）
#输入：状态
#输出：状态的更新
#节点之间使用state进行通信
# def test(state:PackageState):
#     return {
#         "history":["揽收站"],
#         "total_distance":500
#     }

#揽收站节点
def receive_package(state:PackageState):
    """揽收站"""
    # 进行状态扭转
    # 状态值获取
    print("---执行到揽收站节点")
    origin=state["origin"]
    return {
        "status":"已揽收",
        "history":[f"在{origin}揽收"]
    }

#分拣中心节点：根据目的地进行分拣
def sort_package(state:PackageState):
    """分拣中心"""
    print("---执行到分拣中心节点")
    destination=state["destination"]

    if"北京" in destination:
        next="北京分拣中心"
    elif"上海" in destination:
        next="上海分拣中心"
    else:
        next="其他分拣中心"
    return {
        "status": "已分拣",
        "history": [f"将分拣至{next}"]
    }

#派送站节点
def final_delivery(state:PackageState):
    """派送站"""
    print("---执行到派送站节点")
    return {
        "status":"已签收",
        "history":[f"已送达{state['destination']}"]
    }
#标准配送节点
def standard_delivery(state:PackageState):
    """标准配送"""
    print("---执行到标准配送节点")

    return{
        "status": "运输中",
        "history": ["标准陆运"],
        "total_distance": 500
    }

#加急配送节点
def express_delivery(state:PackageState):
    """加急配送"""
    print("---执行到加急配送节点")

    return {
        "status": "加急运输",
        "history": ["空运加急"],
        "total_distance": 800
    }

2.2.4 步骤4：添加 Nodes，建设配送站点

接下来，我们需要将各节点，组织进图中，即添加节点到 StateGraph 中。可以使用 add_node() 将新节点添加到 StateGraph 。 add_node() 方法常用参数说明：

参数名	类型	描述
node	字符串 或 StateNode 对象	作用 ：指定节点要运行的函数或可执行对象。 使用方式 ： - 如果传入字符串，该字符串将作为节点名称，此时会使用 action 参数作为实际的执行函数。 - 如果传入 StateNode 对象，则直接使用该对象定义节点。
action	StateNode 对象 或 None（默认值）	作用 ：定义与节点关联的动作（执行逻辑）。 使用方式 ： - 当 node 参数是字符串时，action 会作为该节点的实际执行函数。 - 当 node 参数已经是 StateNode 对象时，action 通常为 None。

示例：

#4、添加节点
delivery.add_node("揽收站",receive_package)
delivery.add_node("分拣中心",sort_package)
delivery.add_node("派送站",final_delivery)
delivery.add_node("标准配送",standard_delivery)
delivery.add_node("加急配送",express_delivery)

2.2.5 步骤5：添加 Edges，规划运输路线

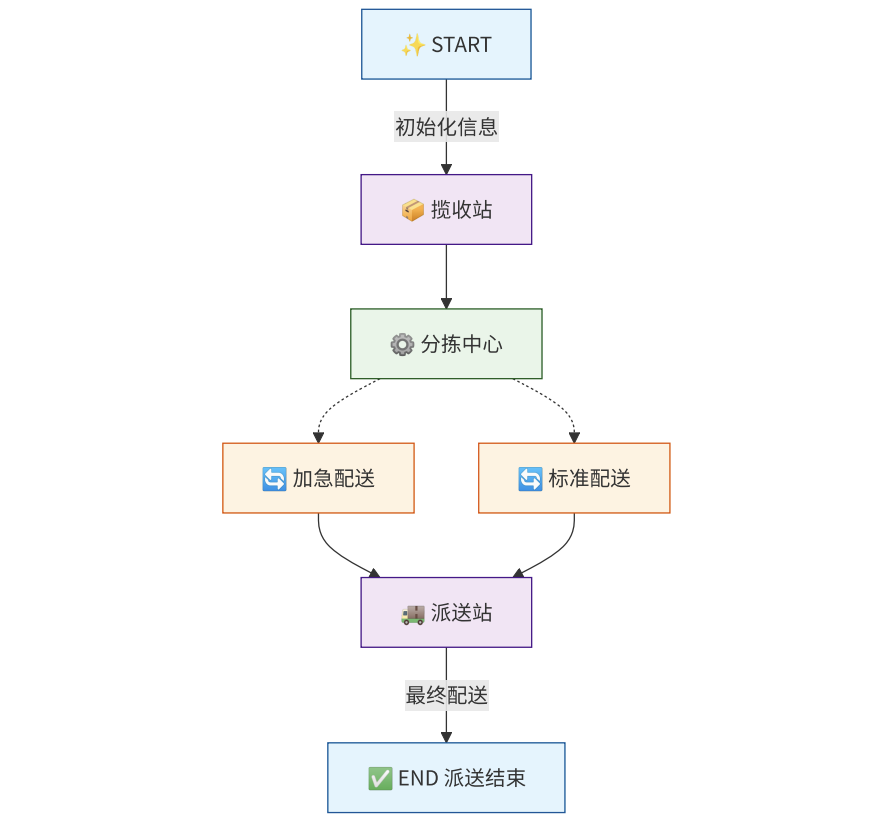

各节点（站点）准备好后，则需要为快递运输规划路线。如：

实际上，这就是为 图 定义 边 。边有几种关键类型：

• 普通边/固定边（Normal Edges）：直接从一个节点转到下一个节点。

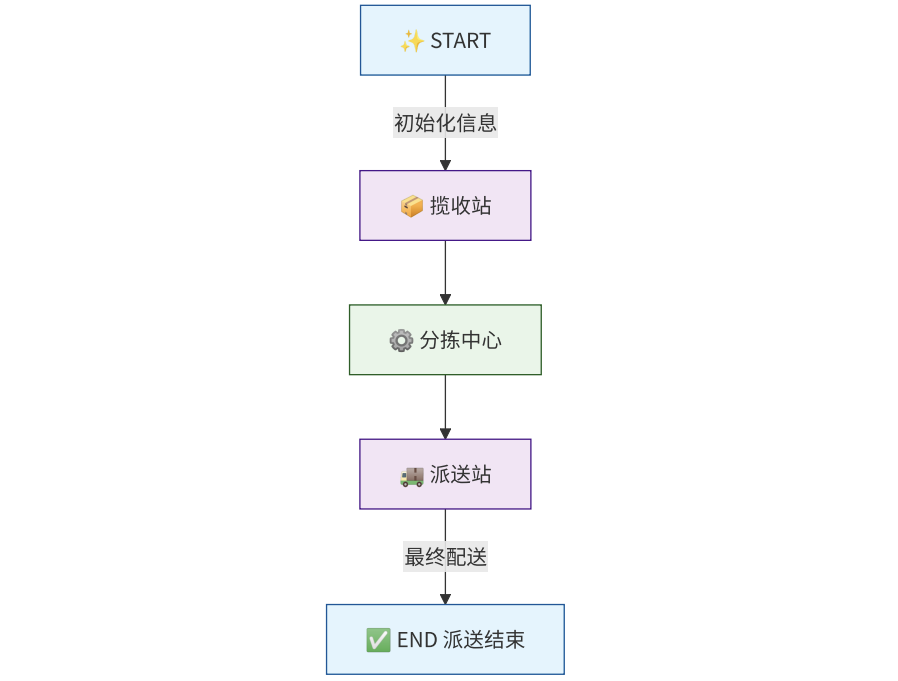

• 条件边（Conditional Edges）：调用函数来确定下一步要转到哪个节点。 例如，设置最简单运输路线：快递由揽收站接收，下一站固定为分拣中心，最后到派送中进行派送。 这就是固定边，如下图所示：

再例如，我们可以根据以下条件，判断快递如何运输：

• 包裹是加急件 → 走空运线路

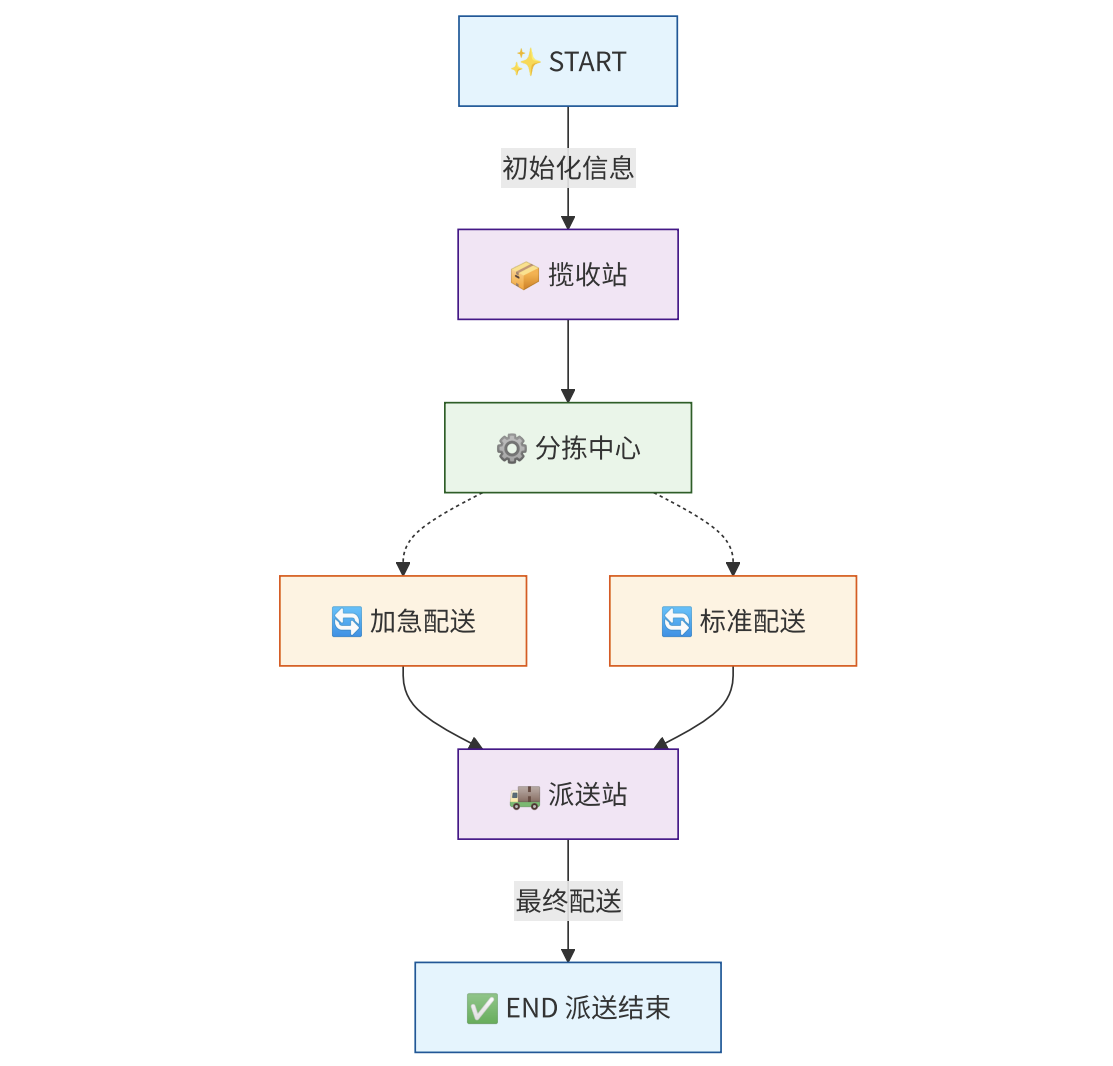

• 包裹不是加急件 → 走标准线路 这就是条件边，如下图所示：

要说明的是，在 LangGraph 中：

• START 节点：是一个特殊节点，表示将用户输入发送到图形的节点。引用此节点的主要目的是确 定应该首先调用哪些节点。

• END 节点：是一个表示终端节点的特殊节点。当想要指示哪些边在完成后没有后续动作时，将引 用此节点。

• 条件入口点（Conditional Entry Point）：调用一个函数来确定在用户输入到达时首先调用哪个节 点。

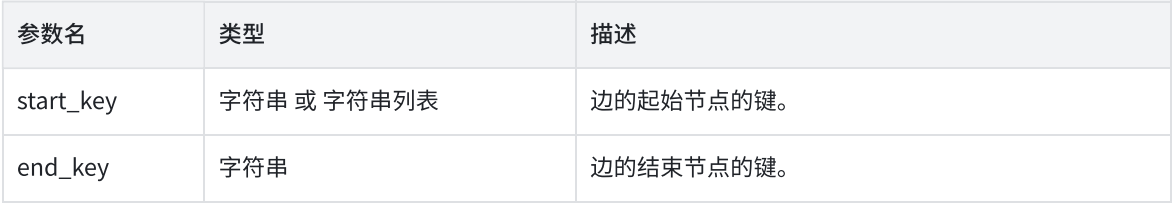

1）使用 add_edge() 向图中添加从开始节点（或起始节点列表）到结束节点的固定边。 add_edge() 方法常用参数说明：

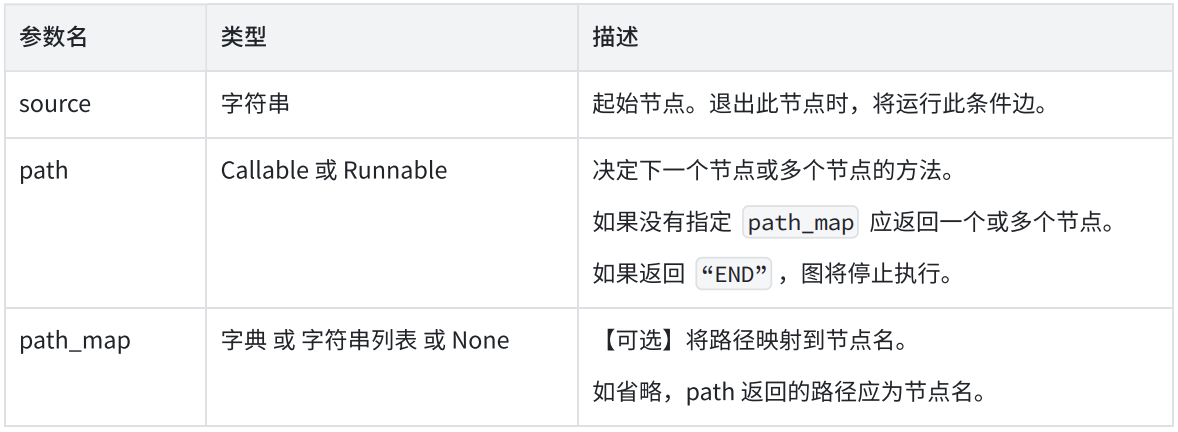

2）使用 add_conditional_edges() 向图中添加 从起始节点到任意数量的目标节点 的条件边。 add_conditional_edges() 方法常用参数说明：

开始实现代码：

这里的路由方法有两种写法哈：

#5、添加边
delivery.add_edge(START,"揽收站")  #固定边
delivery.add_edge("揽收站","分拣中心")

#路由方法
# def select_delivery(state:PackageState):
#     priority=state["priority"]
#     if priority=="加急":
#         return "加急配送"  #返回的是字符串，不是节点
#     else:
#         return "标准配送"  #返回的是字符串，不是节点
#
# #添加条边（需要我们先写一个方法，来对后续节点进行映射）
# delivery.add_conditional_edges(
#     "分拣中心", #条件的起始节点
#     select_delivery, #path:确定下一个节点可调节对象
#     ["加急配送","标准配送"] #path_map:节点名称(这里的这种写法要求路由字符串要与节点名称一致)
# )
def select_delivery(state:PackageState):
    priority=state["priority"]
    if priority=="加急":
        return "备注加急"  #返回的是字符串，不是节点
    else:                 #这里的两个字符串可以随便给，此时需要在后面的添加边里面给出一个map映射，映射后续的节点名称
        return "无备注"  #返回的是字符串，不是节点

#添加条边（需要我们先写一个方法，来对后续节点进行映射）
delivery.add_conditional_edges(
    "分拣中心", #条件的起始节点
    select_delivery, #path:确定下一个节点可调节对象
    {
        "备注加急":"加急配送",
        "无备注":"标准配送"
    } #path_map:节点名称(对后续节点的映射)
)
delivery.add_edge("加急配送","派送站")
delivery.add_edge("标准配送","派送站")
delivery.add_edge("派送站",END)

2.2.6 步骤6：StateGraph 图编译，从公司创建到运行

在步骤2中，我们仅是构建出 StateGraph ，还无法直接用于执行。LangGraph 要求：必须先编译 图，然后才能使用它。编译提供了对图结构的一些基本检查，这会验证：

• 从 START 到所有节点的可达性

• 从所有节点到 END 的可达性

• 没有孤立节点或死循环

使用compile() 方法即可编译图。 该方法将StateGraph 编译为 CompiledStateGraph 对 象 。**编译后的图实现了 Runnable 接口，可以异步调用、流式传输、批处理和运行。**代码如下：

#6、编译图(这一步是系统来编译检查，光是人工检查还不够)
delivery_system = delivery.compile()

#7、执行图（输入初始状态，输出最终状态）
test_packages = [
    {
    "package_id": "P001",
    "origin": "北京",
    "destination": "上海",
    "priority": "普通",
    "history": [],
    "total_distance": 0
    },
    {
    "package_id": "P002",
    "origin": "广州",
    "destination": "乌鲁木齐",
    "priority": "加急",
    "history": [],
    "total_distance": 0
    }
]
for package in test_packages:
    print(f"\n配送包裹: {package['package_id']}")
    #执行图，发一次快递
    result = delivery_system.invoke(package)
    print("最终状态:", result["status"])
    print("配送历史:", result["history"])
    print("总里程:", result["total_distance"])

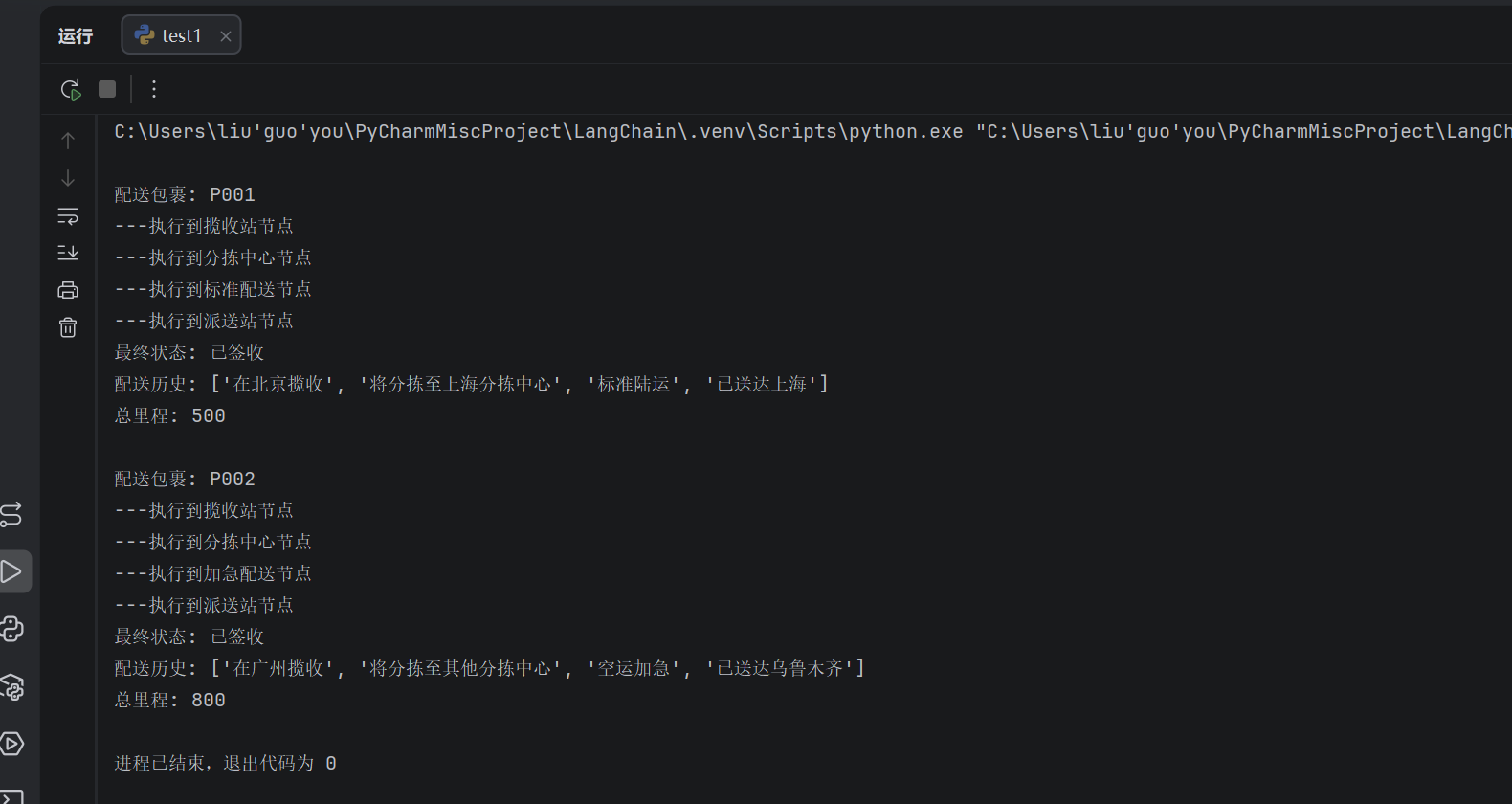

运行：

到此，我们已经构建出了一个图式的智能快递配送系统，来理解 LangGraph 图的基本能力与用法！

回顾一下：

1. State = 包裹信息卡（记录所有状态）

2. Nodes = 配送站点（执行具体操作）

3. Edges = 运输路线（控制流转顺序）

4. Reducers = 信息更新规则（如何记录变更）

5. 编译 = 从路线图到运营系统的转换

代码(总)：

import operator
from typing import TypedDict, Annotated

from langgraph.constants import END
from langgraph.constants import START
from langgraph.graph import StateGraph
#1、状态定义（贯穿整个图）
class PackageState(TypedDict):
    #input:str
    #output:str

    #包裹状态：
    #包裹id
    package_id:str
    #包裹始发站
    origin:str
    #包裹终点站
    destination:str
    #next

    #配送状态：
    #状态（"待揽收"，"已揽收"，"运输中"，"派送中"，"已签收"）
    status:str
    #流转历史 list
    #知识点：
    #history:list[str]   #覆盖耿欣
    history:Annotated[list[str],operator.add]   #最追加更新
    #总历程
    total_distance:Annotated[int,operator.add]

    #配送详情：
    #（"普通"，"加急"）
    priority:str

#2、定义图（依赖状态）
delivery = StateGraph(PackageState)


#3、节点定义（函数）
#输入：状态
#输出：状态的更新
#节点之间使用state进行通信
# def test(state:PackageState):
#     return {
#         "history":["揽收站"],
#         "total_distance":500
#     }

#揽收站节点
def receive_package(state:PackageState):
    """揽收站"""
    # 进行状态扭转
    # 状态值获取
    print("---执行到揽收站节点")
    origin=state["origin"]
    return {
        "status":"已揽收",
        "history":[f"在{origin}揽收"]
    }

#分拣中心节点：根据目的地进行分拣
def sort_package(state:PackageState):
    """分拣中心"""
    print("---执行到分拣中心节点")
    destination=state["destination"]

    if"北京" in destination:
        next="北京分拣中心"
    elif"上海" in destination:
        next="上海分拣中心"
    else:
        next="其他分拣中心"
    return {
        "status": "已分拣",
        "history": [f"将分拣至{next}"]
    }

#派送站节点
def final_delivery(state:PackageState):
    """派送站"""
    print("---执行到派送站节点")
    return {
        "status":"已签收",
        "history":[f"已送达{state['destination']}"]
    }
#标准配送节点
def standard_delivery(state:PackageState):
    """标准配送"""
    print("---执行到标准配送节点")

    return{
        "status": "运输中",
        "history": ["标准陆运"],
        "total_distance": 500
    }

#加急配送节点
def express_delivery(state:PackageState):
    """加急配送"""
    print("---执行到加急配送节点")

    return {
        "status": "加急运输",
        "history": ["空运加急"],
        "total_distance": 800
    }


#4、添加节点
delivery.add_node("揽收站",receive_package)
delivery.add_node("分拣中心",sort_package)
delivery.add_node("派送站",final_delivery)
delivery.add_node("标准配送",standard_delivery)
delivery.add_node("加急配送",express_delivery)


#5、添加边
delivery.add_edge(START,"揽收站")  #固定边
delivery.add_edge("揽收站","分拣中心")

#路由方法
# def select_delivery(state:PackageState):
#     priority=state["priority"]
#     if priority=="加急":
#         return "加急配送"  #返回的是字符串，不是节点
#     else:
#         return "标准配送"  #返回的是字符串，不是节点
#
# #添加条边（需要我们先写一个方法，来对后续节点进行映射）
# delivery.add_conditional_edges(
#     "分拣中心", #条件的起始节点
#     select_delivery, #path:确定下一个节点可调节对象
#     ["加急配送","标准配送"] #path_map:节点名称(这里的这种写法要求路由字符串要与节点名称一致)
# )
def select_delivery(state:PackageState):
    priority=state["priority"]
    if priority=="加急":
        return "备注加急"  #返回的是字符串，不是节点
    else:                 #这里的两个字符串可以随便给，此时需要在后面的添加边里面给出一个map映射，映射后续的节点名称
        return "无备注"  #返回的是字符串，不是节点

#添加边（需要我们先写一个方法，来对后续节点进行映射）
delivery.add_conditional_edges(
    "分拣中心", #条件的起始节点
    select_delivery, #path:确定下一个节点可调节对象
    {
        "备注加急":"加急配送",
        "无备注":"标准配送"
    } #path_map:节点名称(对后续节点的映射)
)
delivery.add_edge("加急配送","派送站")
delivery.add_edge("标准配送","派送站")
delivery.add_edge("派送站",END)

#6、编译图(这一步是系统来编译检查，光是人工检查还不够)
delivery_system = delivery.compile()

#7、执行图（输入初始状态，输出最终状态）
test_packages = [
    {
    "package_id": "P001",
    "origin": "北京",
    "destination": "上海",
    "priority": "普通",
    "history": [],
    "total_distance": 0
    },
    {
    "package_id": "P002",
    "origin": "广州",
    "destination": "乌鲁木齐",
    "priority": "加急",
    "history": [],
    "total_distance": 0
    }
]
for package in test_packages:
    print(f"\n配送包裹: {package['package_id']}")
    #执行图，发一次快递
    result = delivery_system.invoke(package)
    print("最终状态:", result["status"])
    print("配送历史:", result["history"])
    print("总里程:", result["total_distance"])
