009、STM32单片机分享：智能窗帘系统

目录

一、项目成品图片

二、项目功能简介

1.主要器件组成

2.功能详解介绍

三、项目原理图设计

四、项目PCB硬件设计

项目PCB图

五、项目程序设计

六、项目实验效果 ​编辑

七、项目包含内容

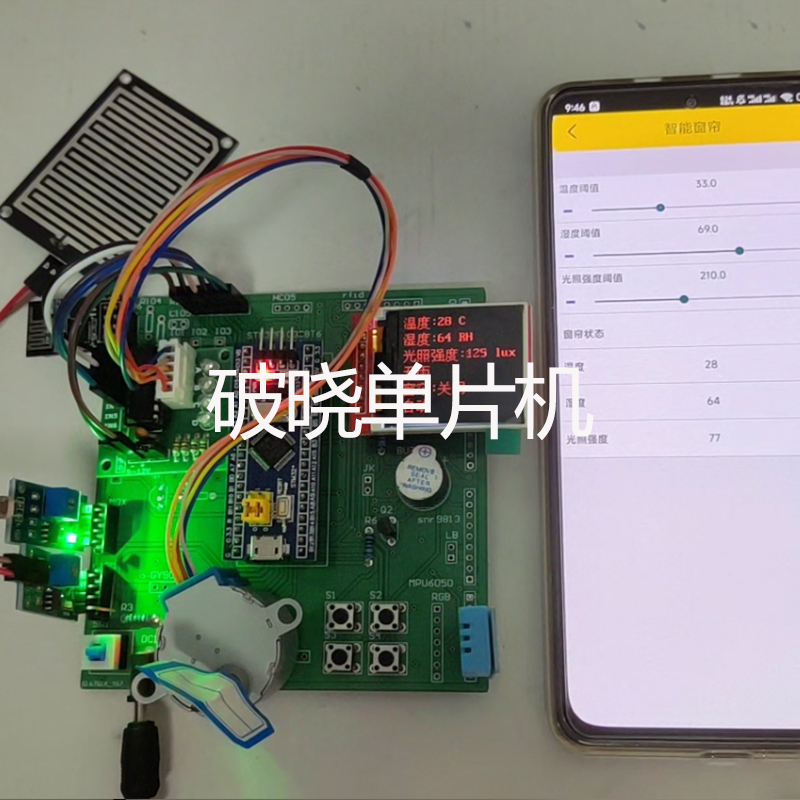

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV11bx5e6Edx/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

二、项目功能简介

1.主要器件组成

本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+TFT屏幕电路+DHT11温湿度传感器电路+光敏传感器电路+雨滴传感器电路+ULN2003步进电机电路+蜂鸣器电路+按键电路+电源电路组成。

2.功能详解

（1）环境采集：DHT11温湿度传感器采集温度和湿度、光敏传感器检测光照强度、雨滴传感器检测下雨情况。

（2）屏幕显示：TFT屏幕显示当前温度、湿度、光照强度、是否下雨状态、窗户状态等信息

（3）阈值设置：可通过app设置温度、湿度、光照阈值

（4）温度报警：温度大于设置的阈值时声光报警

（5）湿度报警：湿度大于设置的阈值时声光报警

（6）模式切换：可以设置手动模式和自动模式

（7）手动模式：手动模式下通过按键控制窗帘开关

（8）自动模式：当检测到光照强度过高并且不下雨时开启窗帘，反之关闭窗帘

（9）远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

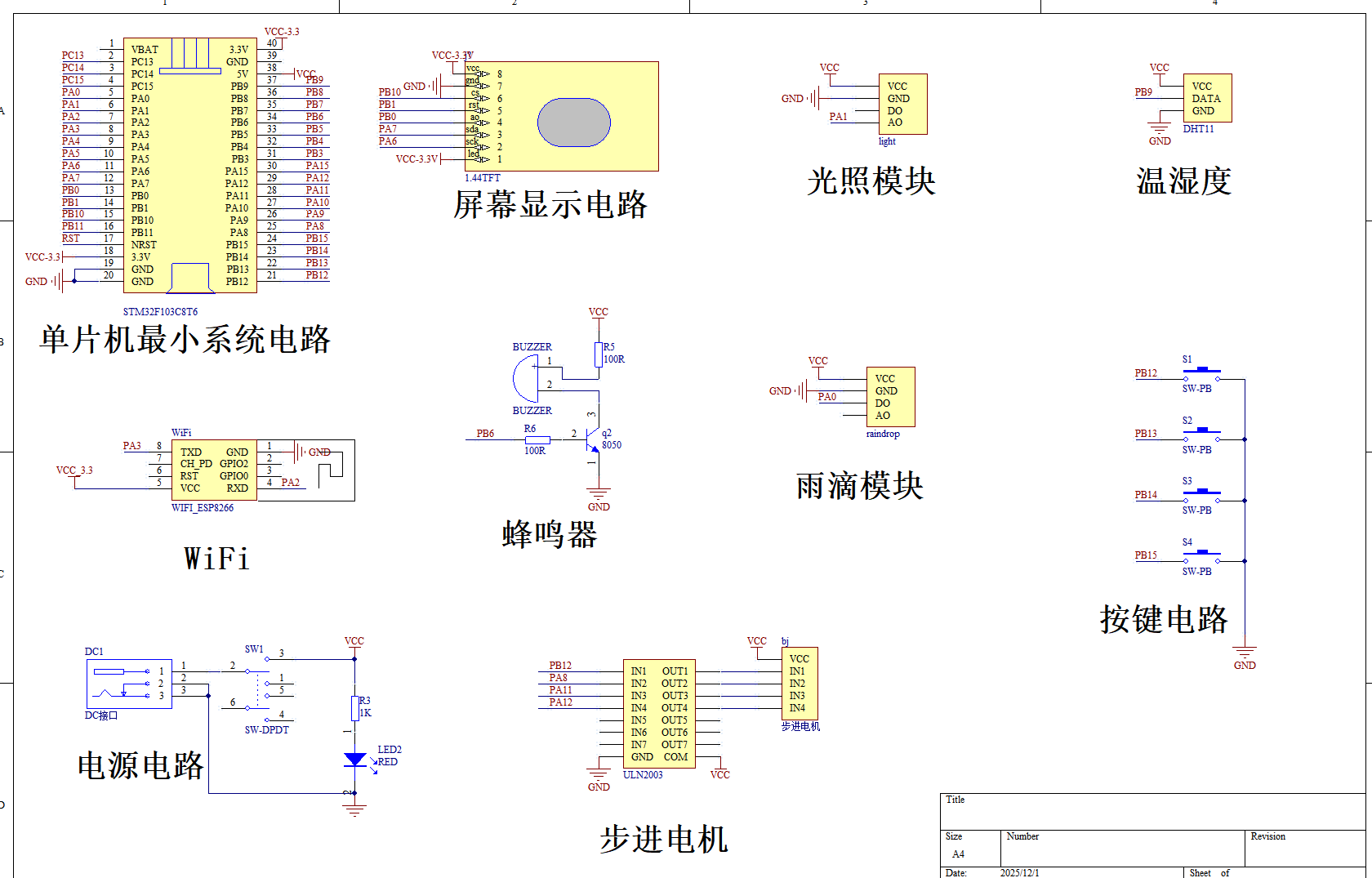

三、项目原理图设计

​

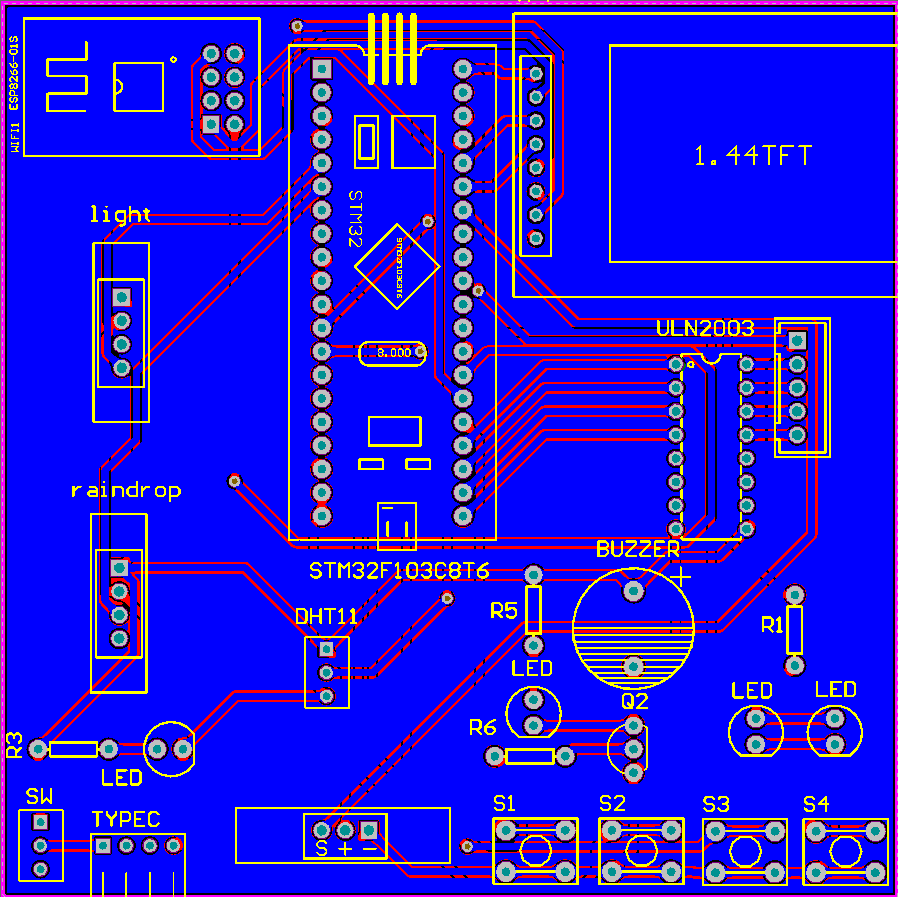

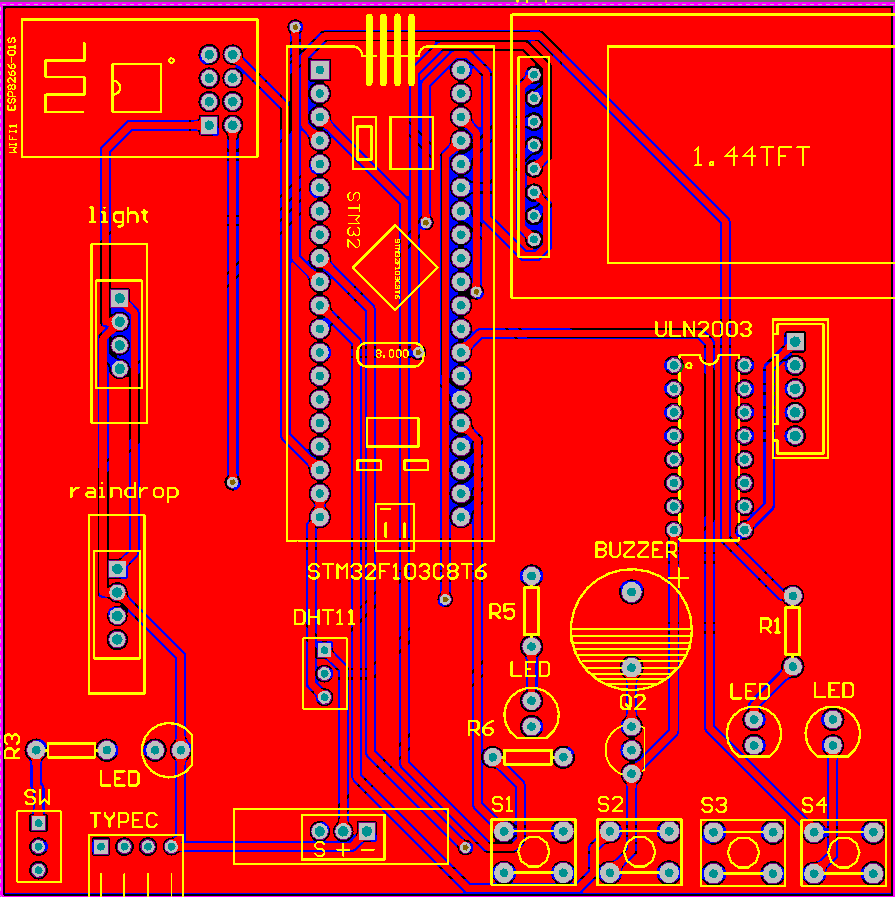

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "GPIO/gpio.h"
#include "adc.h"
#include "TFT.h"
#include "timer.h"
/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能窗帘系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	uint16_t adcx;
	uint16_t temp;
	uint16_t humi;
	uint16_t ligh;
	uint16_t xiayu;

}SensorModulesValue;

typedef struct
{
	uint16_t tempyz;
	uint16_t humiyz;
	uint16_t lighyz;
}SensorThresholdValue;

typedef struct
{
	uint8_t chuanghu;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			TFT_Init(); 				//TFT_Init初始化
        	TFT_Clear(BLACK);
	        TFT_PutString(10,10,"Init......",RED,BLACK);
	        DHT11_Init();	 //DHT11初始化
	        key_Init();	 //按键初始化
	        Adc_Init();	 //adc初始化
	 		delay_ms(100);

        	uart1_init(9600);
	        delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			uart3_init(9600);//串口初始化
			delay_ms(100);
            //WIFI初始化
	        delay_ms(100);
            memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
	        gizwitsInit();
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();
	        //数据上传
			currentDataPoint.valueTemp=TEMP;
			currentDataPoint.valueHumi=HUMI;
			currentDataPoint.valueLigh=ligh;
			currentDataPoint.valueChuanglian=chuanghu_Flag;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

			delay_ms(100);

	}
 }

六、项目实验效果 ​编辑

七、项目包含内容

​​
