AUTOSAR CP：CCP协议的理论基础与模块化架构解析-理论篇

第一章：引言------标定协议在AUTOSAR CP中的定位

1.1 汽车电子控制单元标定的内涵与挑战

在现代汽车电子系统中，电子控制单元（ECU）负责执行从发动机管理到车身控制、从底盘稳定到辅助驾驶的各类复杂功能。这些功能的实现依赖于大量的控制参数------例如PID控制器的系数、特性曲线、脉谱图数据以及各类阈值。如何高效、安全地调整这些参数，并在实际运行工况下观测其对系统行为的影响，成为电控系统开发中的关键环节。

标定，正是解决这一需求的核心技术。它指的是在ECU正常运行的状态下，通过外部工具对内部控制参数进行在线修改与优化的过程。标定工程师需要根据排放性、经济性、动力性等多维度性能指标，反复调整参数并观察系统的响应，直至达到最优匹配。这一工作贯穿于台架测试、整车标定以及极端环境（高温、高寒、高原）验证的全过程。

然而，标定过程面临三重挑战：其一，参数调整必须在ECU实时运行中进行，不能中断控制任务的执行；其二，观测的变量往往处于高速变化之中（如电机转速、曲轴转角、喷油脉宽），需要以毫秒甚至亚毫秒级的周期连续采集；其三，ECU内部资源受到严格的访问保护，未经授权的读写操作可能引发系统故障或安全风险。

1.2 CCP协议的历史渊源与ASAP标准体系

为了规范标定工具的交互行为，解决不同厂商ECU与上位机之间的互操作性问题，德国几家主要汽车制造商（奥迪、宝马、奔驰、保时捷和大众）联合成立了ASAP工作组（Arbeitskreis zur Standardisierung von Applikationssystemen，即应用与标定系统标准化任务组）。1992年，Helmut Kleinknecht开发了CCP协议的首个版本；此后经ASAP工作组持续完善，于1998年正式发布CCP 2.1版本。

CCP（CAN Calibration Protocol）是基于CAN总线应用层的标定协议。它将标定交互抽象为一套标准的命令-响应机制和数据采集框架，使得任意支持CCP的上位机工具（如CANape、INCA、TSMaster等）可以与任意遵循CCP的ECU进行通信，完成参数读写和高速数据采集。

1.3 CCP与XCP的对比及AUTOSAR CP中的选择

随着ECU网络技术的演进，CAN总线逐渐被CAN FD、FlexRay和Ethernet所补充甚至替代。为了适应更广泛的物理层和更高带宽的需求，ASAP工作组在CCP基础上发展出了XCP（Universal Calibration Protocol）。XCP采用与CCP相同的命令集和DAQ逻辑，但将传输层与协议层解耦，可运行于多种总线之上。

在AUTOSAR CP（Classic Platform）架构中，CCP与XCP均为可选的标定服务模块。由于大量存量ECU仍采用传统CAN总线，且CCP协议栈实现简洁、对MCU资源占用更低，许多量产项目仍沿用CCP作为标定通信协议。本文聚焦于CCP协议的理论基础与模块化架构，不涉及具体代码实现。

1.4 本文范围与结构安排

本文共分六章。第二章阐述CCP的核心概念与通信模型；第三章剖析命令协议与状态机设计；第四章深入讲解DAQ高速数据采集机制及ODT组织；第五章讨论内存访问模型与安全保护；第六章总结CCP在AUTOSAR CP架构中的定位及向XCP演进的要点。

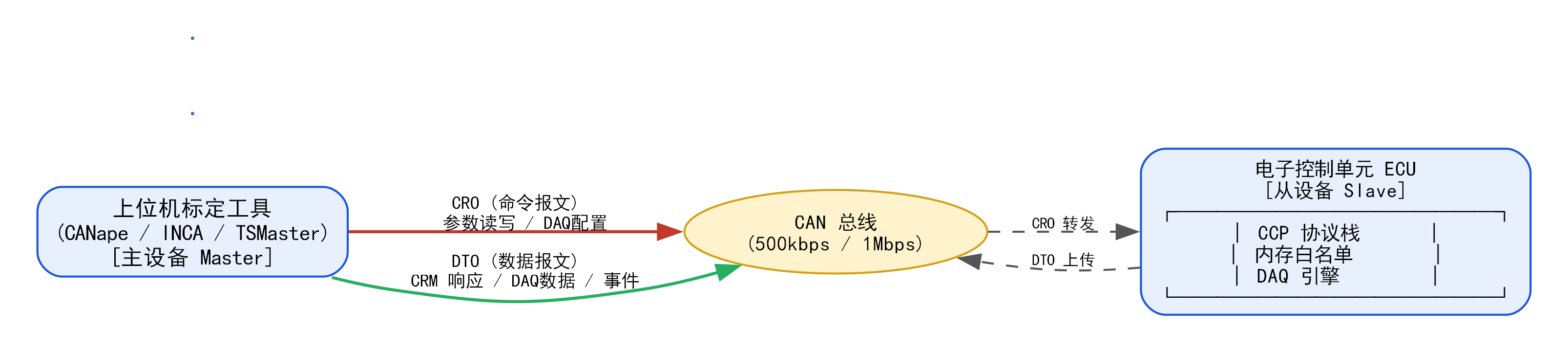

图1-1-ECU标定概念图

---

第二章：CCP协议核心概念与通信模型

2.1 主从架构与两类报文对象

CCP采用经典的主从模型。主设备 （Master）通常为运行在PC上的标定工具，从设备（Slave）为ECU。所有通信均由主设备发起，从设备被动响应或在主设备允许下主动上传数据。

CCP定义了两种报文对象：

• CRO（Command Receive Object）：由主设备发送至从设备，承载命令请求，固定8字节长度。

• DTO（Data Transmit Object）：由从设备发送至主设备，承载响应或数据，固定8字节长度。

CRO与DTO通过不同的CAN ID进行区分，这些ID在系统设计时预先配置并需主从匹配。

2.2 命令报文（CRO）的通用帧格式

CRO报文的8字节负载按以下结构组织：

• 第0字节：命令码，标识具体的操作（如连接、设置地址、上传数据等）。

• 第1字节：命令计数器，由主设备每次发送时自增，用于匹配响应。

• 第2至7字节：命令相关参数及数据区，内容取决于命令类型。

命令计数器机制是CCP实现可靠应答的关键。从设备在响应中必须原样带回该计数器值，主设备借此验证响应与请求的配对关系，并可检测命令丢失或重复。

2.3 数据报文（DTO）的三种子类型

从设备发送的DTO，根据其第0字节（数据包ID）的取值范围，分为三类：

• CRM（Command Return Message，PID = 255）：命令返回报文，用于对CRO的应答。包含返回码、命令计数器以及可选的返回数据（如上传的变量值）。

• DAQ-DTO（PID = 0～254）：数据采集报文，在DAQ模式下由从设备周期性主动发送，携带预配置变量的原始值。每个DAQ-DTO对应一个ODT，PID用于标识该ODT。

• 事件报文（PID = 254）：当从设备检测到内部错误（如DAQ处理器过载）时，主动发送该报文，请求主设备暂停当前工作并处理异常。

2.4 命令计数器与响应配对机制

主设备维护一个单字节的命令计数器，每发送一个CRO后计数器加一（溢出后回绕）。从设备在CRM中返回接收到的计数器值。通过比对请求与响应中的计数器，主设备可以：

• 确认命令已被正确执行；

• 检测超时（无响应或计数器不匹配）；

• 避免因CAN总线重传导致的命令重复执行。

2.5 逻辑连接与站地址概念

CCP协议支持多个从设备共享同一CAN总线。主设备通过站地址来寻址目标ECU。CONNECT命令中包含站地址字段，只有地址匹配的从设备才会响应后续命令。一旦连接建立，即形成逻辑连接；主设备可主动断开连接，或请求永久终止会话。

左侧为CRO的8字节布局，标注命令码、计数器和参数区；右侧为DTO的布局，标注PID及其对应子类型。

主设备发送CRO（包含命令码0x01和计数器0x05），从设备回复CRM（PID=255，返回码0x00，计数器0x05）。

---

第三章：CCP命令协议与状态机设计

3.1 强制命令集与可选命令集概览

CCP 2.1规范将命令分为强制命令 （所有实现必须支持）和可选命令（根据ECU功能选择支持）。

强制命令包括：

• CONNECT / DISCONNECT：建立/断开逻辑连接。

• SET_MTA：设置内存传输地址。

• DOWNLOAD / UPLOAD：读写内存数据（最多5字节）。

• GET_CCP_VERSION：获取协议版本。

• EXCHANGE_ID：交换设备标识与资源掩码。

• GET_DAQ_SIZE / SET_DAQ_PTR / WRITE_DAQ：DAQ配置。

• START_STOP / START_STOP_ALL：启动/停止数据采集。

可选命令包括DNLOAD_6（下载6字节）、SHORT_UP（短上传）、GET_SEED/UNLOCK（安全解锁）、SELECT_CAL_PAGE（切换标定页）、BUILD_CHKSUM（校验和计算）、PROGRAM（Flash编程）等。

3.2 会话建立流程

一次典型的CCP会话建立包括以下步骤：

1. CONNECT：主设备发送站地址，从设备验证通过后进入逻辑连接状态。

2. GET_CCP_VERSION：主设备询问从设备实现的CCP主版本号和发布版本号，确保兼容性。

3. EXCHANGE_ID：主设备获取从设备的资源可用性掩码与保护掩码，获知该ECU支持标定、DAQ还是编程功能，以及哪些功能受到保护。

4. （可选）GET_SEED/UNLOCK：若需要访问受保护资源，主设备请求种子，从设备返回随机种子；主设备根据种子计算出密钥并发送UNLOCK命令，从设备验证通过后开放相应权限。

5. SET_S_STATUS：主设备设置会话状态标志，例如通知从设备"校准数据已初始化"或"DAQ列表已初始化"。

3.3 协议状态机定义

CCP从设备维护一个简化的协议状态机，包含三种状态：

• 断开状态：无逻辑连接。从设备仅响应CONNECT和TEST命令，忽略其他所有CRO。

• 连接状态：逻辑连接已建立，可处理全部合法命令。DAQ列表可在此状态下配置、启动或停止。

• 临时断开状态：由DISCONNECT命令（临时模式）进入。此时逻辑连接暂时挂起，但已运行的DAQ列表仍继续发送数据。从设备仅响应CONNECT和TEST命令，收到CONNECT后恢复到连接状态。

状态转换规则：

• 断开 → 连接：收到合法的CONNECT命令。

• 连接 → 断开：收到DISCONNECT永久模式命令，或发生致命错误。

• 连接 → 临时断开：收到DISCONNECT临时模式命令。

• 临时断开 → 连接：收到CONNECT命令（可与原站地址相同或不同）。

3.4 典型命令序列解析

以单变量读取为例，命令序列如下：

1. SET_MTA：主设备发送待读取变量的内存地址，写入从设备的MTA0寄存器。

2. UPLOAD：主设备指定上传字节数（1、2或4字节），从设备从MTA0指向的地址读取原始数据，填充至CRM并返回。

3. （可选）主设备验证返回码与计数器。

写入操作类似，但使用DOWNLOAD命令，将数据写入MTA0指向的地址，并且从设备在响应中返回地址自增后的新MTA0值，便于连续块写入。

3.5 命令返回码与错误分类

从设备在每个CRM中返回1字节的状态码。0x00表示成功；非零值表示错误或请求附加操作。

CCP将错误分为四个类别（C0～C3）：

• C0（警告）：不影响继续操作，如"无错误"。

• C1（瞬时错误）：如命令处理器忙、DAQ处理器忙、内部超时。主设备可等待后重试，最多2次。

• C2（可恢复错误）：如需要冷启动、需要校准数据初始化、需要DAQ列表初始化。主设备需执行相应的初始化序列后重试。

• C3（不可恢复错误） ：如未知命令、参数越界、访问拒绝、功能不可用。主设备应终止当前操作并报告用户。

---

第四章：DAQ高速数据采集机制与ODT组织

4.1 数据采集的核心诉求

在电机控制、发动机管理等实时控制系统中，工程师需要连续观测若干关键变量的动态变化，例如电流、电压、转速、角度、温度等。这些变量以毫秒级的周期快速变化，传统的请求-响应模式（每次UPLOAD）因CAN总线往返延迟和命令开销，无法实现高密度采样。

DAQ（Data Acquisition）模式正是为解决这一问题而设计。其核心思想是：主设备预先配置需要采集的变量列表和采集周期，从设备在周期性事件中断中自动读取变量值、组装成CAN帧并主动发送，无需主设备逐次干预。

4.2 对象描述表（ODT）的概念与结构

ODT（Object Descriptor Table） 是DAQ机制的最小传输单元。每个ODT对应一帧8字节的DAQ-DTO报文：

• 报文的第0字节为PID（数据包ID），用于区分不同的ODT。

• 后续7字节为数据负载，可承载一个或多个变量的原始值。

一个ODT内部有最多7个元素槽位（即最大7字节负载）。每个元素槽可以存放1字节、2字节或4字节的变量值。若存放2字节的变量（如uint16），一个ODT最多容纳3个这样的变量（占用6字节），剩余1字节无法再容纳一个完整的uint16。

4.3 DAQ列表的构成

一个DAQ列表对应一个事件通道，包含多个ODT。例如，一个高速DAQ列表（周期1ms）可能包含6个ODT，每个ODT携带若干变量。从设备在事件触发时，依次发送该列表中的所有ODT帧。所有ODT发送完毕后，等待下一次事件触发。

事件通道与ECU内部的周期性定时器或角度同步信号绑定。典型的通道划分包括：1ms高速通道（用于电流、PWM占空比等）、5ms中速通道（用于转速、扭矩等）、10ms低速通道（用于温度、电压等）。

4.4 事件通道与预分频器

每个DAQ列表关联一个事件通道。但从设备可能提供更细粒度的采集周期控制：通过预分频器，可以将事件触发频率降低。例如，事件通道周期为1ms，预分频器设为5，则实际DAQ列表的采集周期为5ms。

预分频器机制使得多个DAQ列表可以共享同一个事件通道而采用不同的采集频率，节省了定时器资源。

4.5 ODT的PID分配与CAN帧负载映射

主设备在配置DAQ时，通过GET_DAQ_SIZE命令获取每个DAQ列表的ODT数量及第一个PID。随后，主设备为每个ODT分配连续的PID：第一个ODT的PID等于"第一个PID"，第二个ODT的PID为"第一个PID+1"，依此类推。

在运行时，从设备发送的DAQ-DTO报文中，第0字节为PID。主设备接收到报文后，根据PID即可反查到该帧属于哪个DAQ列表的哪个ODT，进而按预先记录的变量布局拆解出各变量值。

4.6 DAQ配置流程

完整的DAQ配置包含以下命令序列：

1. GET_DAQ_SIZE：主设备传入DAQ列表号及该列表DTO的CAN ID，从设备返回该列表的ODT数量及第一个PID。

2. 循环配置每个ODT的每个元素：

   • SET_DAQ_PTR：设置当前要配置的（列表号，ODT号，元素索引）。

   • WRITE_DAQ：写入该元素的地址（在ECU内存中的位置）和数据大小（1/2/4字节）。

3. START_STOP：设置事件通道、预分频器和启动模式，激活DAQ列表。

若需要同步启动多个DAQ列表，可使用START_STOP_ALL命令，使所有已配置的列表同时开始发送。

4.7 运行时调度与溢出处理

DAQ列表启动后，从设备在相应事件中断中执行以下逻辑：

• 检查预分频器计数器，决定本次是否实际采集。

• 若需要采集，从动态配置表中读取各元素的地址，逐个读取内存值，填充到对应ODT的缓冲区中。

• 按ODT顺序，逐个调用CAN驱动发送DAQ-DTO帧。

为保证数据一致性，一些实现采用"快照"方式：在事件触发瞬间，将所有变量的值复制到一个静态缓冲区，后续发送均从该缓冲区读取，避免在发送过程中变量被更新导致的一帧内数据跨时间点不一致。

当CAN总线负载较高时，可能出现上一轮ODT尚未发送完成，新的事件已到达的情况。此时从设备应记录溢出事件，并可选择发送事件报文 （PID=254）通知主设备发生过载。主设备收到后可以降低采集频率或减少变量数量。

图4-1-ODT与DAQ-List关系

图4-2-事件触发ODT发送时序

---

第五章：内存访问模型与安全保护机制

5.1 CCP对ECU内存的直接操作能力

CCP协议的核心能力之一是通过UPLOAD 和DOWNLOAD命令直接读写ECU的物理内存地址。这种能力使得标定工程师可以访问任意内部变量------无论是RAM中的临时变量、ROM中的常量还是特殊功能寄存器。

然而，直接内存访问也带来安全风险：错误地址可能导致系统崩溃、数据损坏甚至硬件损坏。因此，CCP协议栈必须实现严格的内存保护机制。

5.2 内存传输地址（MTA）的作用与自增行为

CCP定义了一个或多个MTA （Memory Transfer Address）寄存器。最常用的是MTA0。主设备通过SET_MTA 命令将待访问的内存地址写入MTA0。后续的UPLOAD 或DOWNLOAD命令均基于当前MTA0指向的地址进行操作。

为提高连续块传输的效率，每次UPLOAD或DOWNLOAD后，MTA0会自动增加已传输的字节数。这样，主设备无需反复发送SET_MTA即可依次读写连续内存区域。例如，要读取一个4字节的浮点变量，主设备先SET_MTA指向该变量首地址，再发送UPLOAD命令（大小为4），从设备返回4字节数据后，MTA0自动指向下一个地址。

5.3 可写区域与只读区域的白名单隔离策略

在典型的ECU内存布局中，大部分区域为只读（程序代码、常量数据、标定ROM备份），只有特定RAM区域可写。CCP适配层应当维护白名单：

• 可写白名单：定义若干连续地址区间，这些区间内的地址允许DOWNLOAD操作。其他任何地址的写入请求都应返回"访问拒绝"错误。

• 只读白名单：定义允许UPLOAD读取的地址区间。通常包括所有RAM、标定ROM、常量区等。超出范围的读取请求同样被拒绝。

这种白名单机制有效防止了因上位机配置错误或恶意攻击导致的非法内存篡改。

5.4 Overlay机制与标定数据的在线修改原理

标定数据通常固化在Flash/ROM中，但Flash的擦写寿命有限（通常1万～10万次），且擦写操作耗时较长，无法在实时控制中频繁执行。为此，CCP协议常配合Overlay（内存覆盖） 机制：

• 在RAM中开辟一块与标定ROM区域大小相同的映射区。

• 硬件或软件层面的地址重定向：当CCP通过SET_MTA指向标定ROM地址（如0x00039000）时，实际读写被重定向到RAM映射区（如0x20001000）。

• 标定工程师在线修改参数时，修改的是RAM副本，不影响Flash中的原始值。

• 待参数优化完成后，可通过专用命令（或上位机工具的后台操作）将RAM中的数据回写到Flash。

Overlay机制实现了"无限次在线标定"且不消耗Flash寿命，是CCP在量产ECU中广泛应用的关键技术。

5.5 可选的Seed & Key访问保护机制

对于需要防止未授权访问的资源（如标定参数、DAQ配置、Flash编程），CCP提供了可选的Seed & Key安全机制：

• 主设备发送GET_SEED命令，携带资源掩码（例如请求访问标定资源）。

• 从设备返回一个随机数种子（Seed）。

• 主设备使用预置的算法（通常为对称加密或自定义算法）将种子转换为密钥（Key）。

• 主设备发送UNLOCK命令，携带密钥。从设备验证密钥正确后，开放相应资源的访问权限，直至会话结束或下次复位。

该机制可防止非授权的标定工具篡改关键参数，常见于量产后的ECU保护。

5.6 会话状态标志与校准数据一致性管理

CCP从设备维护一个8位的会话状态寄存器 ，通过SET_S_STATUS 和GET_S_STATUS命令进行读写。各标志位含义如下：

• 位0（CAL）：标定数据是否已初始化。

• 位1（DAQ）：DAQ列表是否已初始化。

• 位2（RESUME）：请求ECU在下次启动时恢复DAQ配置。

• 位6（STORE）：请求ECU将当前校准数据保存到非易失存储器。

• 位7（RUN）：会话是否正在进行中。

这些标志位使得主设备可以协调复杂的标定流程。例如，在修改一组相关的标定参数前，主设备先清除CAL位；完成所有DOWNLOAD后，再设置CAL位，通知ECU使用新参数。

图5-1-内存分区与Overlay映射

---

第六章：总结------CCP在AUTOSAR CP架构中的价值与未来演进

6.1 CCP协议设计的核心思想回顾

CCP协议以其简洁、高效、可靠的设计，在汽车电子标定领域服役超过二十年。其核心思想可总结为：

• 分离控制与数据：通过CRO/CRM处理命令交互，通过DAQ-DTO处理周期性数据，两者互不阻塞。

• 硬件资源最小化：仅需少量MTA寄存器、几个计数器和缓冲区，即可实现完整的标定与采集功能。

• 可扩展的安全机制：白名单内存保护与可选的Seed & Key，适应不同安全等级需求。

• 标准化与互操作性：严格定义命令集、返回码和状态机，确保不同厂商的工具与ECU可协同工作。

6.2 在AUTOSAR CP分层架构中的位置

在AUTOSAR CP（Classic Platform）分层架构中，CCP协议栈通常位于BSW（基础软件）的服务层（Service Layer），与CAN通信驱动层（MCAL）和CAN接口层（CanIf）配合工作：

• MCAL：负责CAN控制器的初始化、收发中断和硬件级错误处理。

• CanIf：为上层协议（如CCP、UDS）提供统一的CAN报文收发抽象，并管理发送确认回调。

• CCP模块：解析CRO命令、维护协议状态、配置DAQ列表、组装DTO/DAQ报文，并调用CanIf接口进行发送。

这样的分层使得CCP模块可以移植到不同MCU平台，只需适配底层CAN驱动和内存访问函数。

6.3 CCP的工程适用场景与局限性

CCP仍然广泛适用于以下场景：

• 基于传统CAN（500kbps或1Mbps）的ECU开发与台架测试。

• 对实时性要求较高的电机控制、发动机管理系统。

• 资源受限的MCU（少量RAM/Flash），无法支持XCP的更大开销。

但其局限性也显而易见：

• 每帧仅8字节负载，DAQ有效载荷仅7字节，总线带宽利用率低。

• 不支持大于5字节的单个变量传输（需自行拆分）。

• 命令计数器仅1字节，长时间连续通信时可能因溢出而误匹配。

• 仅支持CAN，无法适应CAN FD、以太网等高速总线。

6.4 向XCP演进的动因与技术要点

XCP（Universal Calibration Protocol）在CCP基础上进行了重大改进：

• 传输层解耦：XCP可运行于CAN、CAN FD、FlexRay、以太网等多种物理层。

• 可变帧长度：利用CAN FD的64字节数据场，单帧可携带更多变量，DAQ效率大幅提升。

• 标准化种子与密钥算法：提供更强大的安全机制。

• 增强的DAQ机制：支持动态添加/移除列表、更灵活的预分频和触发配置。

对于新项目，若总线为CAN FD或以太网，或需要更高的DAQ带宽，建议直接采用XCP。但存量CCP系统仍将在未来多年内继续服役。

6.5 结语
