串口数据调试-直观表示

cs 复制代码

/*串口测试*/
/*下载此段程序后，分别旋转4个电位器旋钮，OLED显示的4个AD值会对应变化*/
/*同时这些值也会通过串口以文本格式发送出去*/
uint16_t RP1, RP2, RP3, RP4;

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	RP_Init();			//电位器旋钮初始化
	Serial_Init();		//串口初始化，波特率9600

	while (1)
	{
		/*获取4个电位器旋钮的AD值*/
		RP1 = RP_GetValue(1);
		RP2 = RP_GetValue(2);
		RP3 = RP_GetValue(3);
		RP4 = RP_GetValue(4);

		/*OLED显示4个电位器旋钮的AD值*/
		OLED_Printf(0, 0, OLED_8X16, "RP1:%04d", RP1);
		OLED_Printf(0, 16, OLED_8X16, "RP2:%04d", RP2);
		OLED_Printf(0, 32, OLED_8X16, "RP3:%04d", RP3);
		OLED_Printf(0, 48, OLED_8X16, "RP4:%04d", RP4);

		/*OLED更新*/
		OLED_Update();

		/*使用串口格式化打印函数，将4个AD值通过串口发送出去*/
		Serial_Printf("%d,%d,%d,%d\r\n", RP1, RP2, RP3, RP4);

		/*延时10ms，避免发送过快*/
		Delay_ms(10);
	}
}

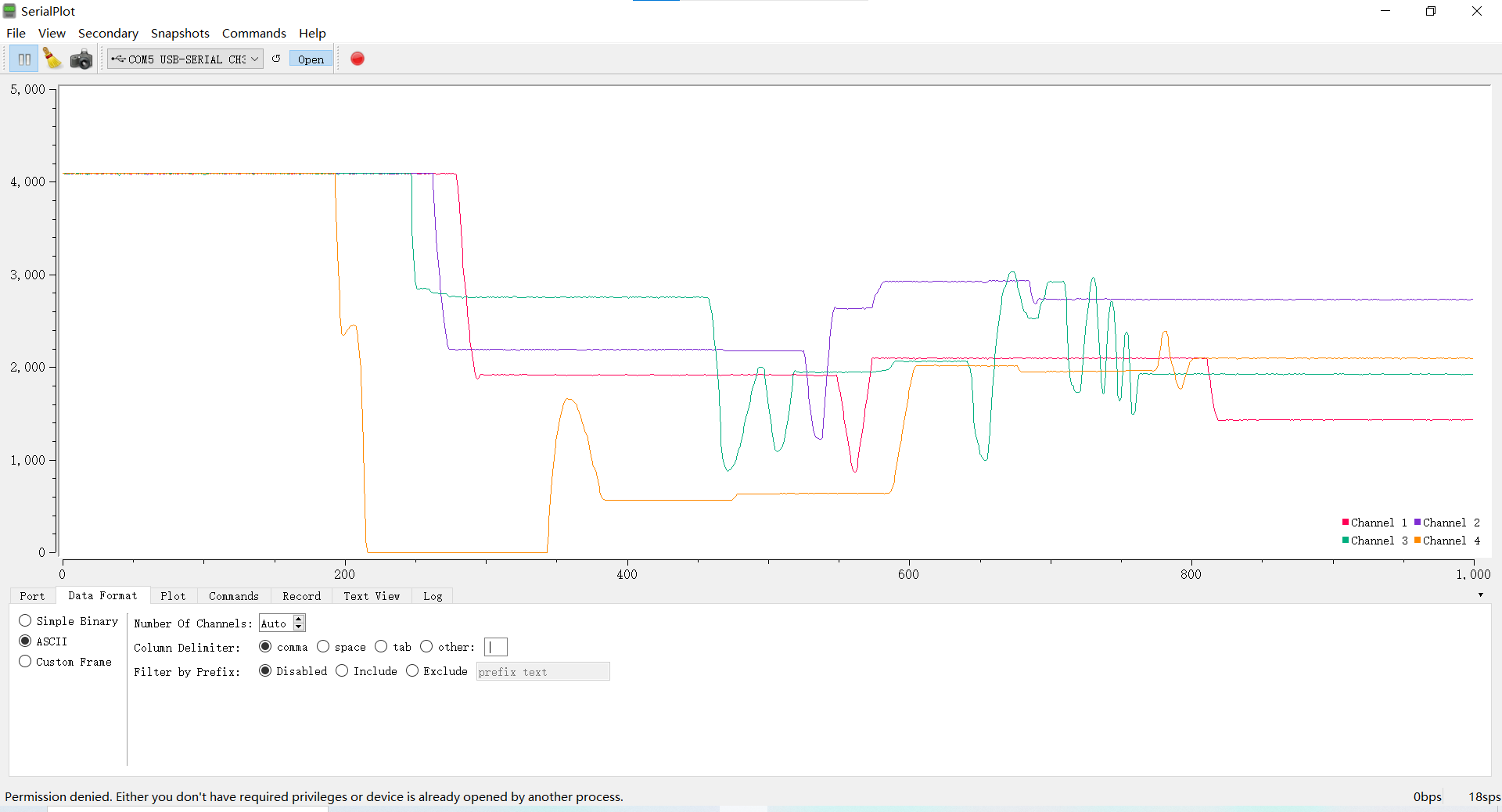

图片展示的是 SerialPlot 软件的界面，它正在实时绘制从串口接收到的数据波形。结合你之前提供的单片机代码（RP1, RP2, RP3, RP4），我们可以非常直观地分析出当前系统的运行状态。

1. 软件与数据对应关系

软件名称：SerialPlot（一款开源的串口示波器软件）。
数据来源 ：你的单片机通过串口发送的数据，格式为 %d,%d,%d,%d\r\n。
通道映射 ：
- Channel 1 (粉红色) →→ 对应代码中的 RP1。
- Channel 2 (紫色) →→ 对应代码中的 RP2。
- Channel 3 (青色/蓝绿色) →→ 对应代码中的 RP3。
- Channel 4 (橙黄色) →→ 对应代码中的 RP4。

其中也有相应需要注意的点：

1.1.格式匹配是核心（最容易出错的地方）

代码中使用的是 %d,%d,%d,%d\r\n。

分隔符必须严格一致 ：你的 SerialPlot 软件（截图底部）设置的是 Comma (逗号) 作为分隔符。如果你的代码里写成了空格（%d %d...）或者分号，SerialPlot 就无法识别这是 4 个独立的数据，可能会把它们当成 1 个巨大的数字，或者直接报错。
换行符的作用 ：\r\n (回车换行) 非常重要。很多串口绘图软件（包括 SerialPlot）是靠检测"换行符"来判断 "这一帧数据结束了，可以开始画图了" 。如果你忘了加 \n，软件可能会一直等待，直到缓冲区溢出才画出一堆乱七八糟的线。

1.2. 发送速率与阻塞风险（性能瓶颈）

这是一个典型的"阻塞式"发送逻辑。

耗时操作 ：串口发送速度（9600波特率）远低于 CPU 运行速度。
- 发送一个字符大约需要 1/96001/9600 秒 ≈104μs≈104μs 。
- 你的数据格式大概是 4095,4095,4095,4095\r\n，大约 20 个字符。
- 发送一次大概需要 20×104μs≈2ms20×104μs≈2ms 。
CPU 等待 ：在 Serial_Printf 执行期间，CPU 是停下来等待发送完成的。这意味着在这 2ms 内，你的单片机什么别的都干不了（不能响应按键、不能控制电机）。
延时配合 ：代码最后的 Delay_ms(10) 是非常明智的。如果没有这个延时，主循环全速跑，串口发送队列瞬间就会塞满，导致程序卡死在发送函数里，甚至触发看门狗复位。

总结：调试建议

结合你的 SerialPlot 截图，如果波形出现以下情况，请检查 Serial_Printf：

波形是一条斜线直冲云霄或跌入谷底 →→ 检查分隔符是不是逗号，或者有没有漏掉逗号。
波形断断续续，或者很久才动一下 →→ 检查是否忘记加 \r\n，或者 Delay_ms 时间太短导致堵塞。
数值显示错误（比如 4095 变成了 -1） →→ 检查 %d 和变量类型是否匹配。
