实验目的
-
掌握VLAN（虚拟局域网）的基本概念和创建方法，理解VLAN在网络隔离中的作用。
-
学会在交换机上配置VLAN，将指定以太网端口分配到目标VLAN，完成VLAN端口的基础配置。
-
掌握VLAN接口的创建及IP地址配置方法，能够通过相关命令验证VLAN配置结果的正确性。
-
学会为实验中的PC机配置静态IP地址，理解IP地址与VLAN的对应关系。
实验内容简要描述

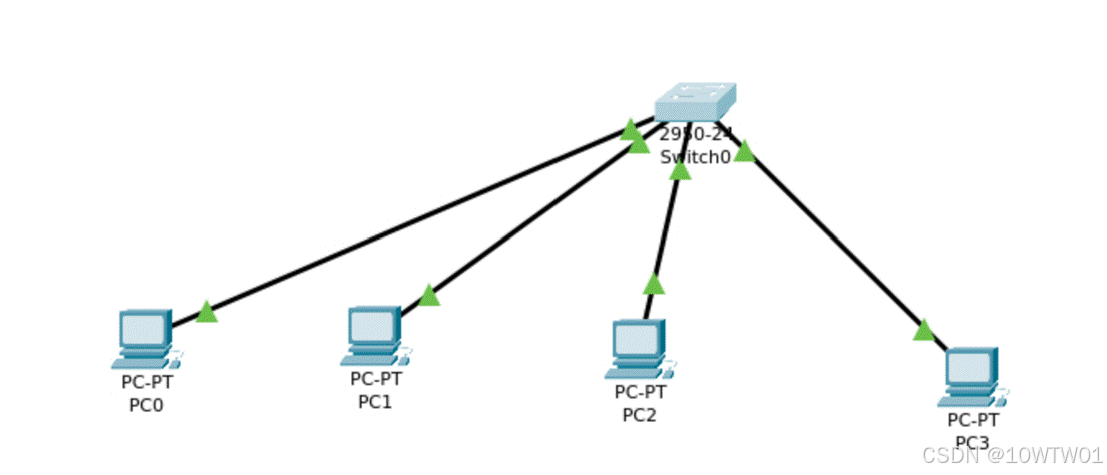

本实验基于交换机和4台PC机构建的小型局域网，完成VLAN的全流程配置。首先根据实验拓扑，为4台PC机分别配置静态IP地址，将PC0、PC1划分为一个网段，PC2、PC3划分为另一个网段；随后在交换机上创建VLAN 2，将交换机的FastEthernet0/1、FastEthernet0/2端口分配到VLAN 2；接着创建VLAN 2的逻辑接口，并为其配置静态IP地址；最后通过相关查看命令，验证VLAN创建、端口分配及接口IP配置的正确性，完成整个VLAN配置实验。
实验步骤与结果分析
3.1 配置 PC 机静态 IP 地址
3.1.1 实验步骤

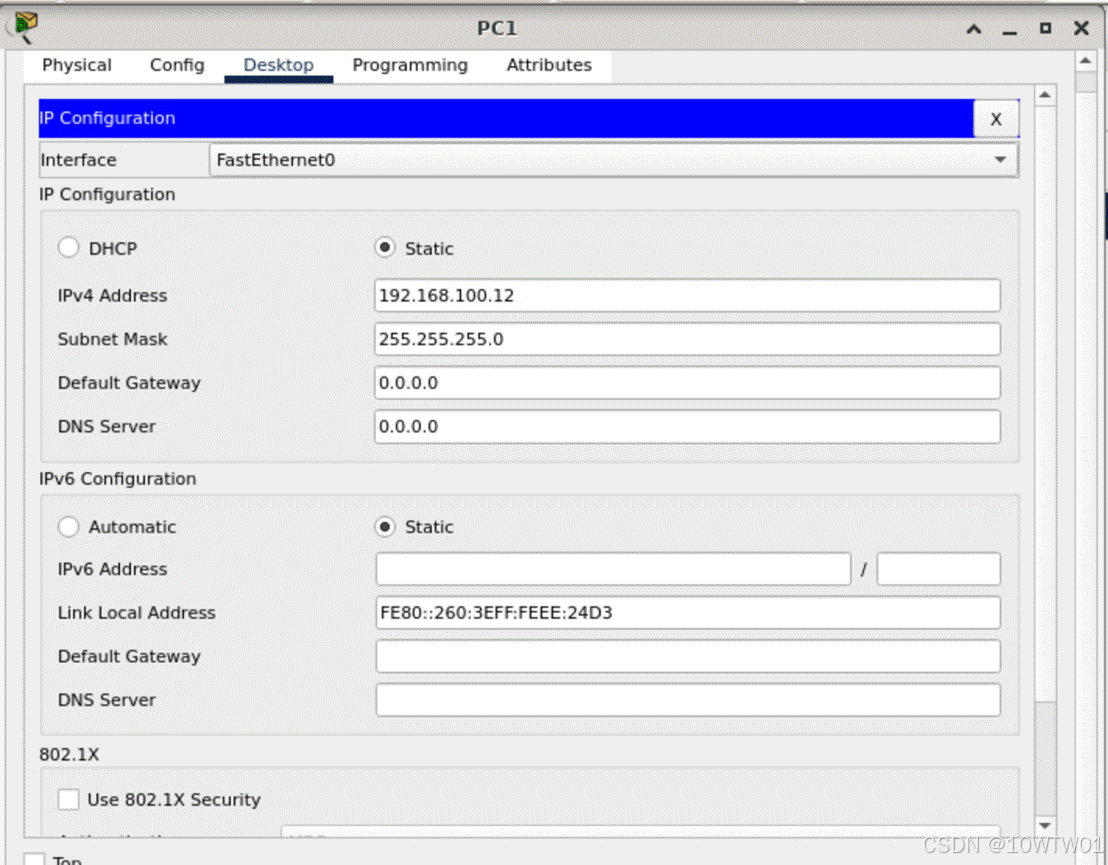

根据实验示意图，分别为PC0、PC1、PC2、PC3配置静态IP地址，子网掩码均设为255.255.255.0，默认网关和DNS服务器均设为0.0.0.0（无需网关转发），具体配置如下：

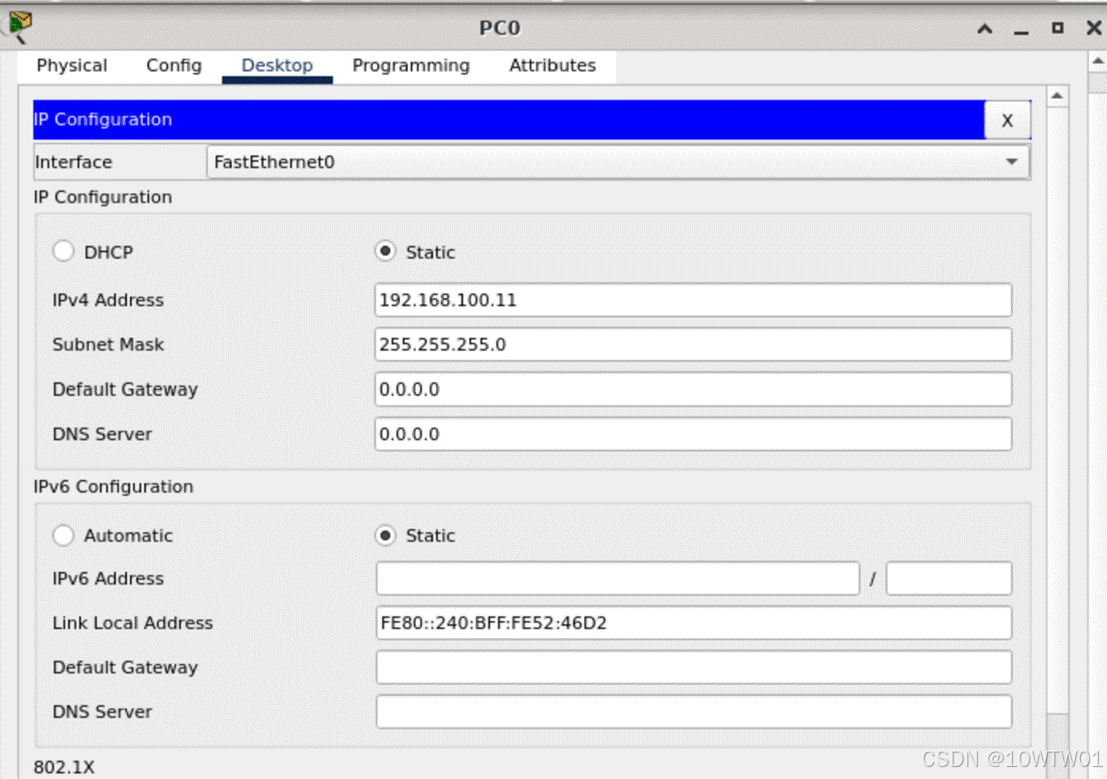

PC0：IPv4地址为192.168.100.11。
PC1：IPv4地址为192.168.100.12。

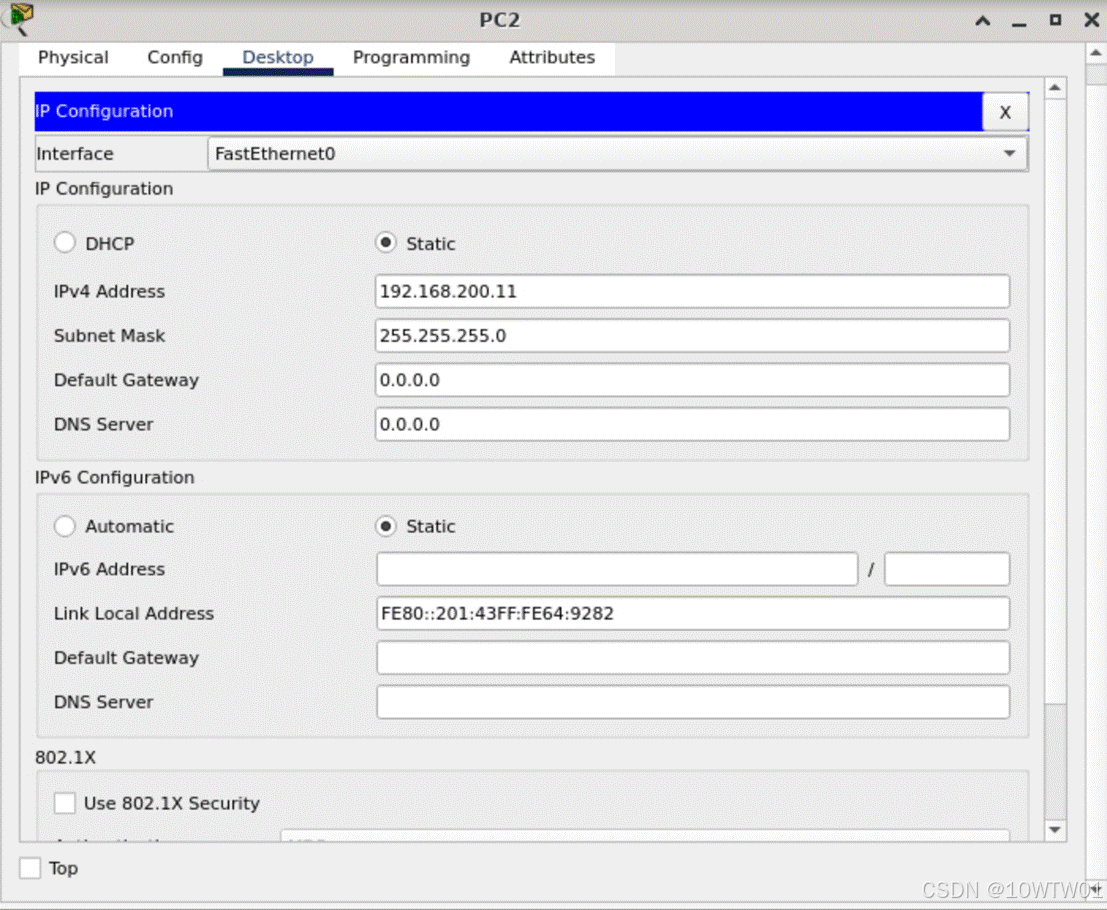

- PC2：IPv4地址为192.168.200.11。

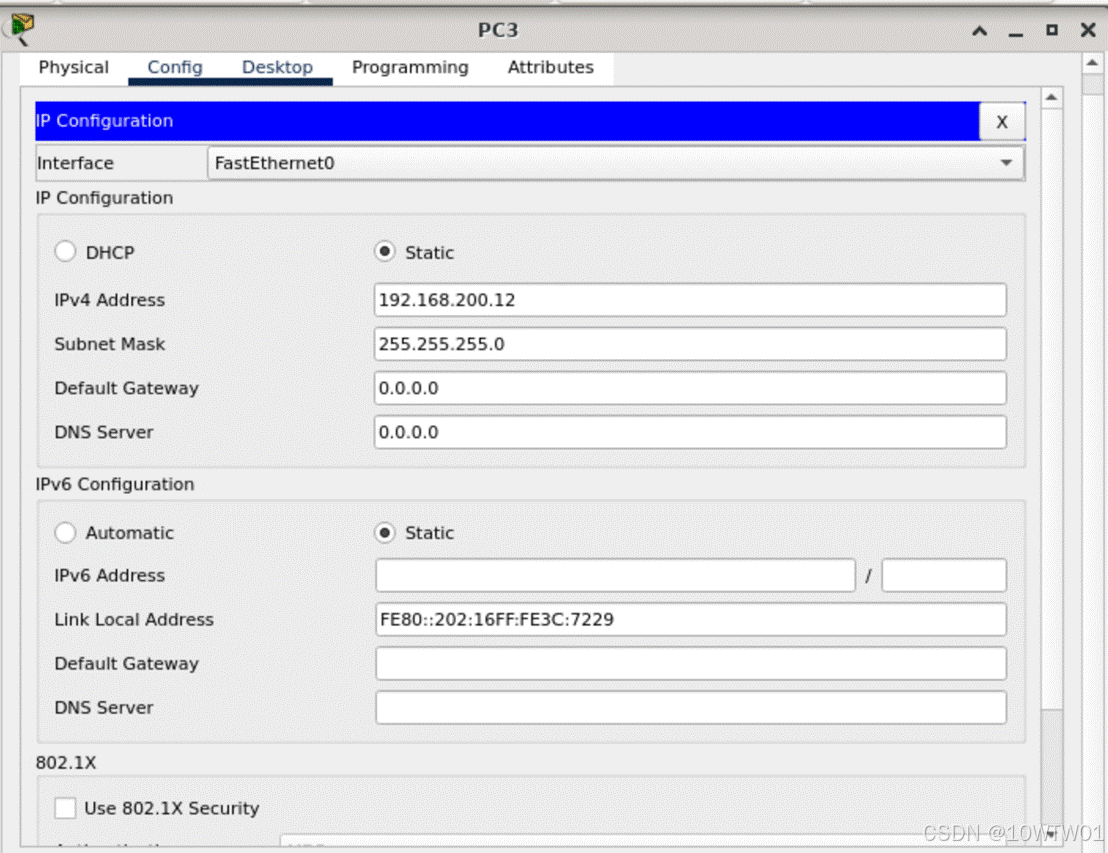

PC3：IPv4地址为192.168.200.12。
结果分析：PC机IP地址配置完成后，确保各PC机网络接口正常启用，为后续VLAN通信验证奠定基础，不同网段的PC机将通过VLAN实现隔离与通信控制。
3.2 创建 VLAN 2
登录交换机后，通过命令行进入全局配置模式，执行VLAN创建命令，具体操作如下：
Switch#configure terminal （进入全局配置模式）
Switch(config)#vlan 2 （创建VLAN 2，默认名称为VLAN0002）
Switch(config-vlan)#exit （退出VLAN配置模式，返回全局配置模式）
Switch(config)#end （退出全局配置模式，返回特权模式）
执行上述命令后，成功在交换机上创建VLAN 2，VLAN处于激活状态，可用于后续端口分配。
3.3 为 VLAN 2 分配以太网端口
将交换机的FastEthernet0/1、FastEthernet0/2两个端口分配到VLAN 2，设置端口为access模式，具体操作如下：

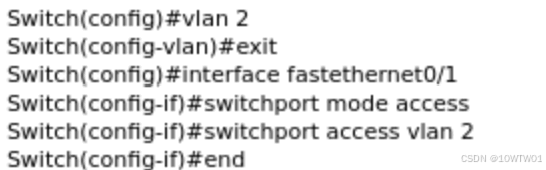

- 分配FastEthernet0/1端口：
Switch#configure terminal
Switch(config)#interface fastethernet0/1 （进入Fa0/1端口配置模式）
Switch(config-if)#switchport mode access （设置端口为access模式，仅允许接入一个VLAN）
Switch(config-if)#switchport access vlan 2 （将该端口分配到VLAN 2）
Switch(config-if)#end

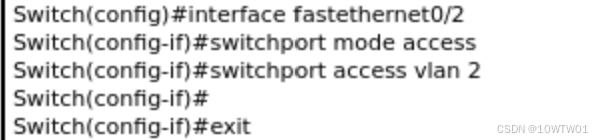

- 分配FastEthernet0/2端口：
Switch#configure terminal
Switch(config)#interface fastethernet0/2 （进入Fa0/2端口配置模式）
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit

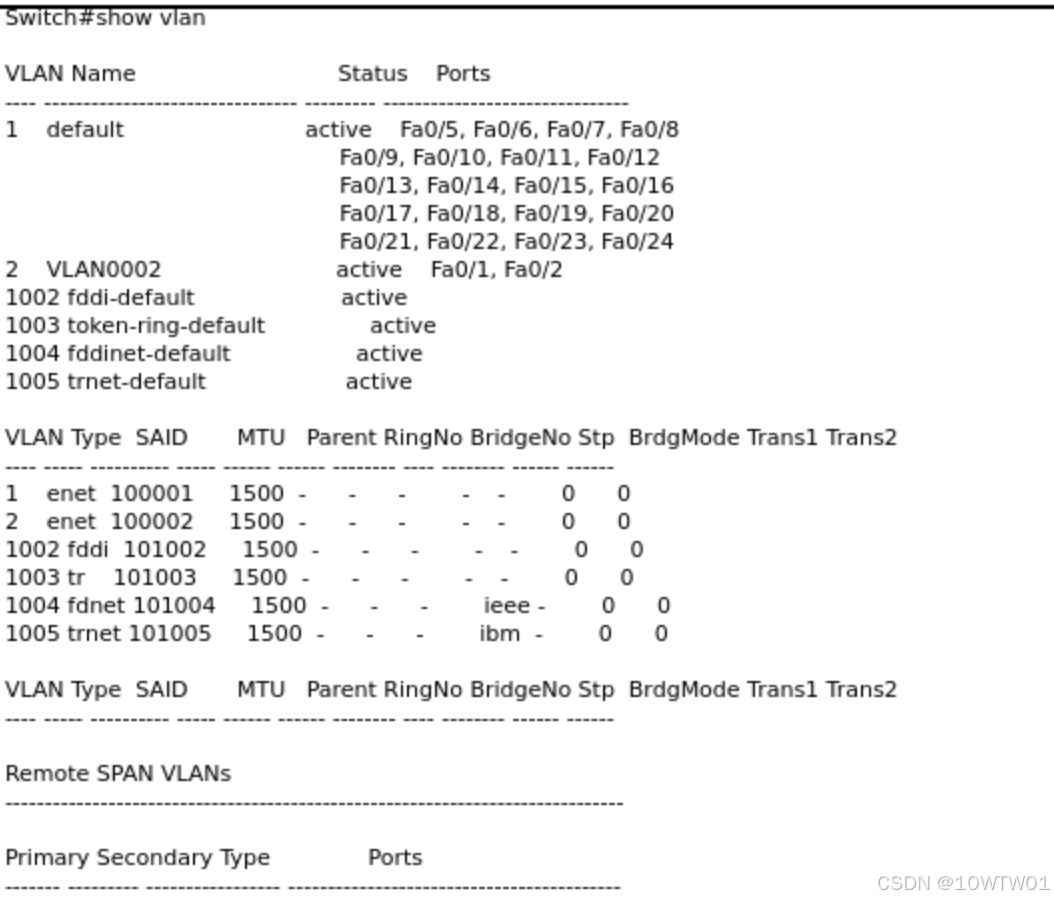

结果分析：端口分配完成后，在特权模式下执行"Switch#show vlan"命令，查看VLAN配置情况，结果显示VLAN 2（名称VLAN0002）处于active状态，Fa0/1、Fa0/2端口已成功加入VLAN 2；默认VLAN 1包含其余未分配端口（Fa0/5至Fa0/24），验证了端口分配的正确性。
3.4 创建 VLAN 接口并配置 IP 地址
为VLAN 2创建逻辑接口（SVI接口），并配置静态IP地址，作为VLAN 2内PC机的网关，具体操作如下：

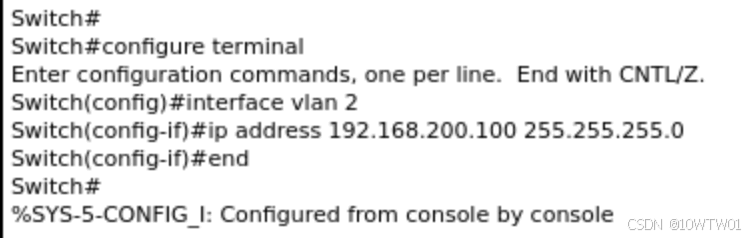

Switch#configure terminal
Switch(config)#interface vlan 2 （创建VLAN 2的逻辑接口，进入接口配置模式）
Switch(config-if)#ip address 192.168.200.100 255.255.255.0 （配置接口IP地址及子网掩码）
Switch(config-if)#end

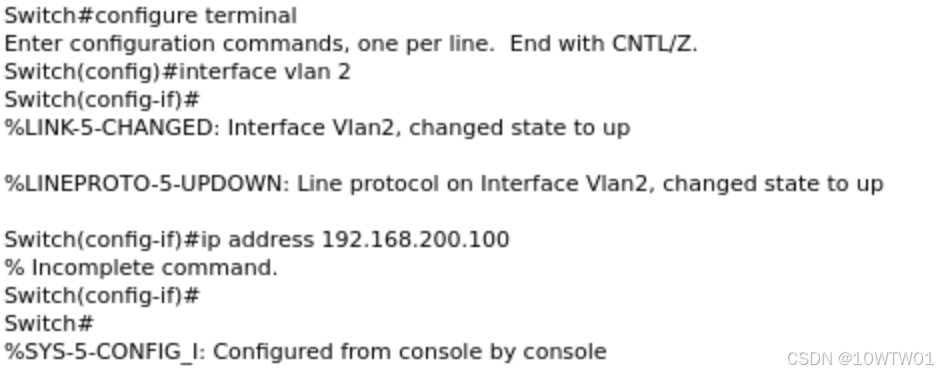

结果分析：配置完成后，系统提示"Interface Vlan2, changed state to up""Line protocol on Interface Vlan2, changed state to up"，表明VLAN 2接口已启用；在特权模式下执行"Switch#show run"命令，查看配置结果，确认"interface Vlan2"下已成功配置IP地址192.168.200.100 255.255.255.0，配置生效。
3.5 最终配置验证
通过"show vlan"命令验证VLAN端口分配，通过"show run"命令验证VLAN接口IP配置，确认所有操作均符合实验要求，VLAN 2创建成功、端口分配正确、接口IP配置有效，实验步骤全部完成且结果正常。
