深入浅出：单片机I/O口串联电阻选型

一、为什么要串联电阻？（三个核心作用）

串联电阻在数字信号电路里主要有三个作用，不同接口侧重的点不同：

1.抑制信号反射 / 振铃（阻抗匹配） → 主要影响信号质量，对高频信号至关重要。

当I/O口输出高速方波（比如PWM、SPI时钟）时，信号在PCB走线上来回反射，会产生"振铃"------波形过冲、下冲。

串联电阻可以阻尼这个震荡，匹配走线的特征阻抗（通常几十欧姆）。

就像给秋千加个阻尼器，防止越荡越高。

2.限制电流（保护 I/O 口） → 防止意外过流损坏引脚。

单片机I/O口内部有保护二极管（连接到VDD和VSS）。当外部电压超过电源电压（比如5V系统突然来了6V）或低于地（比如-0.5V）时，保护二极管会导通，把多余电流泄放掉。

如果不加电阻：大电流直接灌入I/O口→烧毁保护二极管→引脚报废。

加上电阻：电阻限制电流大小（I=U/R），让保护二极管工作在安全范围（通常<20mA）。

就像给水管装个限流阀，防止水压突变冲坏龙头。

3.减缓边沿陡峭程度（降低 EMI） → 减少高频辐射干扰。

单片机I/O口输出的方波，理想情况下是直角（上升/下降时间极短）。

但傅里叶分析告诉我们：边沿越陡，高频谐波越丰富 （能延伸到几百MHz甚至GHz）。

这些高频成分会通过导线、PCB走线向外辐射，形成电磁干扰（EMI），比如：

干扰板上的射频模块（Wi-Fi、GPS）
通过电源线传导到其他设备
通过空间耦合影响敏感电路

串联电阻的作用 ：

电阻 + 单片机I/O口的寄生电容 （通常几pF到十几pF） + PCB走线电容 → 构成一个低通RC滤波器 。

这个滤波器会"揉圆"方波的边沿，让电压变化变慢，从而砍掉高频谐波。

就像在音响线路上串个电阻+电容，把刺耳的高音滤掉，声音变得柔和。

二、I2C 总线（开漏输出）→ 串联 200~500Ω

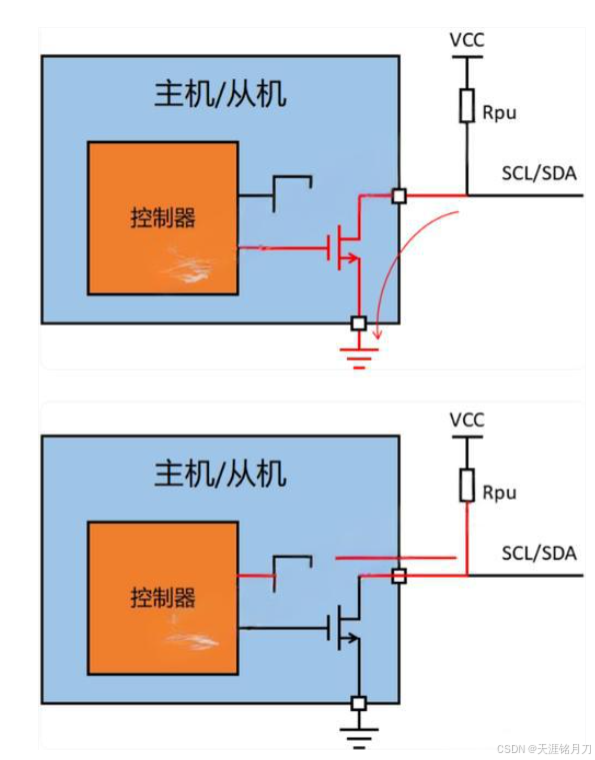

标准 I2C 必须用上拉电阻（典型值 1k~10kΩ），作用是产生高电平。
而串联电阻（200~500Ω）是可选元件 ，一般加在 SDA/SCL 引脚与总线之间，它的主要作用是：

限制在总线冲突或异常状态下流入 I/O 口的电流 。

比如：当主设备认为自己是输出高，但从设备却拉低了总线，如果没有串联电阻，相当于 VCC 直接对地短路，瞬间电流可能烧坏引脚。串联 200~500Ω 后，最大电流被限制在 VCC / 200Ω 级别（5V / 200Ω = 25mA），在大多数单片机可承受范围内（通常 ±20mA）。

为什么取 200~500Ω，而不是更大或更小？

小于 200Ω：限流效果不明显，保护作用弱。
大于 500Ω ：与总线上的寄生电容形成 RC 低通滤波，会明显拉长信号上升沿，导致 I2C 高速模式（400kHz 以上）通信失败。
200~500Ω 是一个折中值：既提供有效限流，又不会严重破坏时序。

提醒：很多成熟 I2C 设计中并不加这个串联电阻，因为标准 I2C 设备内部已做限流，而且上拉电阻本身就有限流作用。如果你在设计产品且工作环境简单（无热插拔、无长线），可以省略，直接靠上拉电阻。

三、RGB 并行接口（推挽输出）→ 串联 33Ω

这是典型的 高速数字信号阻抗匹配 应用场景。RGB 接口（比如 MCU 的 8/16/24 位 LCD 接口）速率较高（像素时钟可达 10~50MHz），信号走线（尤其是排线或 PCB 长线）会形成传输线效应。

问题现象 ：推挽输出驱动能力很强，信号边沿极陡。当信号到达走线末端（LCD 驱动器）时，如果阻抗不连续，一部分能量会反射回来，在原始信号上叠加出振铃（过冲和下冲），可能导致误触发甚至损坏接收端。
解决方法 ：在 源端（单片机输出脚） 串联一个电阻，与走线的特性阻抗（通常 PCB 走线约 50~70Ω，排线约 100~120Ω）及接收端输入阻抗构成分压 / 吸收反射。

为什么是 33Ω？

这个值不是绝对的，但非常常见。它基于一个经验公式：

R_series = Z0 - R_driver
- Z0：走线特性阻抗，典型 PCB 走线约 50~70Ω
- R_driver：CMOS 推挽输出级的等效内阻，通常在 15~25Ω 左右（对于 3.3V 系统）
- 计算结果：60Ω - 20Ω ≈ 40Ω，接近 33Ω
33Ω 的实际效果 ：让信号源端的总阻抗（内阻+串联电阻）约等于走线特性阻抗，从而吸收反射能量，消除振铃。常见值还包括 22Ω、47Ω，取决于具体 IC 和 PCB。
为什么不更大？ 大于 100Ω 会过度衰减信号幅度，可能使接收端无法识别高电平。

简易判断：

如果你用示波器观察 RGB 数据线或时钟线，看到明显的过冲（超出 VCC 20% 以上）或振铃，就可以尝试串一个 22~100Ω 电阻，从 33Ω 开始调。

四、UART 的 TX / RX 引脚 → 阻值灵活（0 ~ 1kΩ）

UART 属于 低速异步串行通信 （典型 9600~115200 bps，最高通常不超 1Mbps）。它的串联电阻目的不是阻抗匹配（因为速率低，反射可忽略），而是：

限流保护：防止两个设备 TX 对 TX 错误连接时短路。
减缓边沿：降低 EMI，对电池供电或敏感设备有用。
电平转换辅助：两个不同电压域（比如 5V 和 3.3V）直接连接时，串一个电阻可限制电流，配合内部钳位二极管实现简易电平转换。

阻值怎么选？

常用范围：100Ω ~ 1kΩ
- 100~220Ω：能有效限流，边沿影响很小，适合绝大多数场景。
- 470~1kΩ：更强的限流或 EMI 抑制，但会导致上升沿变缓（对于 115200 波特率，仍能正常通信，因为周期约 8.7us，而 RC 常数通常 < 1us）。
- 如果通信异常：尝试减小电阻（或直接 0Ω），因为过大的电阻会拉长边沿，导致采样点偏移。

很多单片机开发板上 TX/RX 直接 0Ω（即直连）也能工作，串电阻更多是增加鲁棒性，特别是在连接外部模块（如蓝牙、RS232 转换器）或长导线时。

五、SPI 接口

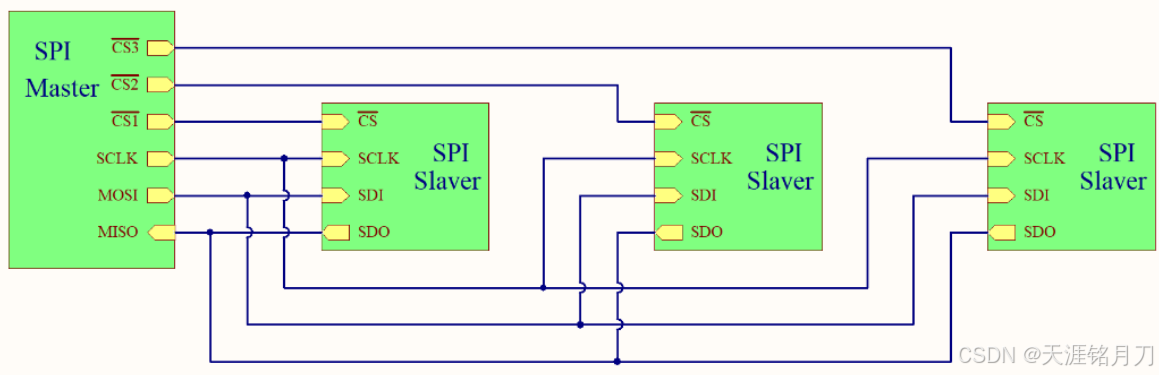

SPI 有四根线：SCK（时钟） 、MOSI（主出从入） 、MISO（主入从出） 、CS/SS（片选） 。

其中 SCK、MOSI、CS 由主机（MCU）推挽输出 驱动；MISO 由从机推挽输出（少数从机是开漏，极罕见）。

典型串联电阻：22Ω ~ 47Ω（常用 33Ω）

原因分析

阻抗匹配（主要目的）

SPI 时钟频率可以从几 MHz 到几十 MHz（例如 25MHz、50MHz），信号边沿很陡。
- PCB 走线特性阻抗通常在 50~70Ω 左右。
- CMOS 推挽输出级内阻约 15~25Ω（3.3V 系统）。
- 串联电阻 R 使源端总阻抗 R_driver + R_series 接近走线特性阻抗，从而吸收反射，消除振铃/过冲。
计算：60Ω (Z0) - 20Ω (R_driver) ≈ 40Ω → 取 33Ω 或 47Ω。
减缓边沿、降低 EMI

尤其对于板间连接（排线）或长走线，适当增加电阻可以降低高频辐射。
限流保护

当 SPI 总线意外短路（如两个输出对怼）或热插拔时，串联电阻限制峰值电流。

选型建议

短距离 PCB 内走线（<10cm）且信号质量良好 ：可以不加电阻（0Ω），或只加 22Ω 作为预留位置。
长走线、排线连接（如 LCD 模块、外部传感器） ：建议 33Ω 或 47Ω，并用示波器观察 SCK 波形，确保无过冲（< VCC+0.3V）。
多从机、总线分支较多 ：适当增大到 47Ω~68Ω，抑制多次反射。
电阻务必靠近主机引脚（尤其 SCK 和 MOSI）。

注意：MISO 是输入，串联电阻仍然建议加在 主机侧（因为主机是接收端，电阻可以抑制从机驱动过来的反射）。虽然加了电阻会略微衰减从机信号，但幅度损失很小，不影响逻辑电平。

六、SD 卡接口（SDIO 模式）

SD 卡通常工作在 SDIO 模式（4 位数据总线：CLK、CMD、DAT0-3），时钟可达 25MHz（默认速度） 到 50MHz（高速），甚至更高（UHS-I，100MHz+）。

典型串联电阻：22Ω ~ 47Ω（常用 33Ω），所有输出线（CLK, CMD, DAT0-3）都串。

为什么和 SPI 类似但要求更严？

高速双向信号

CMD 和 DAT 线是双向的（主机驱动命令，卡驱动响应或数据）。
- 主机驱动时：串联电阻帮助匹配主机端阻抗。
- 卡驱动时：串联电阻位于主机端，会稍微衰减信号幅度，但 SD 卡驱动能力较强（通常可驱动 30pF 负载），只要走线不长（<20cm），仍能可靠接收。
过冲限制

SD 卡对输入过冲非常敏感（尤其 3.3V 卡，绝对最大额定电压通常为 4.0V）。过大的振铃可能损坏卡。串联 33Ω 可以有效钳位过冲。
官方参考设计

很多 MCU 厂商（如 ST、NXP、TI）的 SDIO 接口参考原理图中，都建议在 CLK、CMD、DAT0-3 上串联 33Ω 电阻，靠近主机引脚。
- 对于 CLK：电阻还能限制驱动电流，减少 EMI。
- 对于 CMD/DAT：电阻值不宜过大，否则影响高速模式（如 DDR50）的时序裕量。

特殊情况：UHS-I 模式（1.8V 电平）

此时信号边沿更快，阻抗匹配要求更高。串联电阻可能需要调整为 22Ω 或 0Ω（因为主机内部已有可调驱动强度），并配合 PCB 特性阻抗严格控制在 50Ω。
建议参考 SD 卡物理层规范（SD Physical Layer Specification）和主控手册。

选型总结表（SDIO）

信号线	串联电阻	放置位置	备注
CLK	22~47Ω（典型33Ω）	主机引脚旁	必须，抑制振铃和EMI
CMD	22~47Ω（典型33Ω）	主机引脚旁	双向，靠近主机
DAT0-3	22~47Ω（典型33Ω）	主机引脚旁	双向，靠近主机
CD/DAT3（卡检测）	10kΩ 上拉（非串联）	-	不是串联电阻，是上拉

提醒：SD 卡还需要 上拉电阻（通常 10kΩ~47kΩ）在 CMD 和 DAT0 上，用于卡在初始化时识别推挽模式。这是另一回事，不要与串联电阻混淆。

七、总结

接口类型	输出结构	速度典型值	串联电阻典型值	主要目的	选型关键点
I2C	开漏 + 上拉	100k~400kHz	200~500Ω（可选）	限流保护（防总线冲突）	不破坏上升沿时间
RGB（并行LCD）	推挽（高速）	10~50MHz	22~47Ω（33Ω常见）	阻抗匹配，消除振铃	接近 Z0 - R_driver
UART (TX/RX)	推挽（低速）	9.6k~1MHz	0~1kΩ（100~220Ω常用）	限流、降EMI	不破坏波特率时序
SPI (SCK/MOSI/CS)	推挽（中高速）	1~50MHz	22~47Ω（33Ω常见）	阻抗匹配 + 限流	靠近主机，观察波形
SDIO (CLK/CMD/DAT)	推挽（高速，双向）	25~50MHz（>100MHz）	22~47Ω（33Ω常见）	阻抗匹配 + 过冲保护	参考官方设计，UHS-I需微调

八、实操建议

预留电阻位置

在 PCB 设计时，对于所有高速输出引脚（包括 SPI、SDIO、RGB），都预留一个 0402 或 0603 的 0Ω 电阻焊盘。调测时根据信号质量决定实际阻值（0Ω、22Ω、33Ω、47Ω）。千万不要直接短路焊盘，否则想加电阻就得割线。
用示波器说话
- 观察信号上升沿是否有明显过冲（超出 VCC 的 0.3 倍以上）。
- 观察下降沿下冲。
- 如果振铃幅度超过 VCC+0.5V 或低于 GND-0.5V，就需要增大电阻。
- 如果增大电阻后边沿变太缓（比如上升时间超过时钟周期的 1/4），则需减小电阻。
双向信号的特殊处理
- SDIO 的 CMD/DAT 线：如果发现卡端输出的信号在主机侧幅度过低（低于 VIH），可以适当减小电阻（如 22Ω 改为 15Ω）或取消电阻。
- 或者采用 源端匹配 和 接收端匹配 分离的方式？复杂且不必要，主机侧串联电阻通常是够用的。
不要忽略 PCB 走线
- 尽量保持走线连续、避免分支（对 SDIO 和 SPI 时钟线尤其重要）。
- 特性阻抗控制在 50~70Ω 之间（普通 1.6mm FR4 板，8mil 线宽配 15mil 间距的参考平面即可接近 50Ω）。
低功耗、电池设备

如果想降低 EMI 且不追求极限速度，可以选稍大的电阻（如 47Ω~68Ω），这会略微增加 RC 延时，但会改善辐射。

最后，记住一个很实用的原则：如果不确定，先按 33Ω 来。这个值在绝大多数推挽输出的高速接口（SPI、SDIO、RGB、甚至 JTAG/SWD）中都能取得很好的平衡------既抑制振铃，又不明显减慢边沿。等到有示波器实测后，再微调也不迟。
